Как осуществить подключение радиатора к полипропиленовым трубам

Что необходимо для монтажа

Оно еще называется односторонним. Патрубками оснащаются модели настенного исполнения, работающие на газу или электричестве.
Конструктивно данный прибор представляет собой совершенно простую гидравлическую схему.
Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид. Такая обвязка надежна, экономит материал, трудовые и финансовые затраты.
Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов батарей и радиаторов без установки дополнительных конструктивных элементов. Правильная разработка схемы отопления — залог постоянного тепла в доме. При любой схеме подключения отопительного прибора к трубам работать будут только два отверстия — для входа и выхода горячей воды антифриза. При этом цена прибора значительно уменьшается.
Главное условие — установка перемычки перед присоединением к трубопроводу, именуемой байпас , и кранов, чтобы была возможность снять радиатор, не нарушив всю систему. Только в этом случае можно добиться того, что система будет прекрасно справляться с поставленными задачами в частном доме или квартире. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб.

Оставить комментарий

Двухтрубная систем отопления В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая — по другой возвращается на подогрев. Самый главный плюс таких труб — способность бороться с плохим влиянием агрессивной среды и, в итоге, избавление от засоров и их закупорки. Естественное или принудительное движение воды? Находясь в таком месте, устройства создают хорошую тепловую завесу в области окна. Специфика нижнего подключения Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач.

Такая обвязка надежна, экономит материал, трудовые и финансовые затраты. Варианты монтажа систем обогрева Отопление предусматривает минимальную длину труб и правильное расположение радиаторов. Затем на приборе требуется установка заглушки, крана Маевского или другого элемента для удаления воздуха. Необходимо повышенное давление носителя тепла. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам.

Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них: Одностороннее подключение радиаторов отопления На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. Двухтрубная система Конструкция двухтрубной системы предполагает использование двух ниток трубопровода, одна — подающая рабочую среду, другая — обратная. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.
Схемы подключения радиаторов отопления.

Как сделать отопление самому без насоса из полипропилена

Полимерные трубы из полипропилена получили популярность благодаря доступной цене, качеству материала и простоте монтажа. Справиться со сборкой сможет и новичок, достаточно только купить или взять в аренду паяльник — специальный нагреватель, предназначенный для соединения элементов между собой.

Аморфность полимера к агрессивной среде под действием высоких температур является залогом долговечности системы. Материал оказывает минимальное сопротивление направленному движению теплоносителя, что делает контур из полипропиленовых труб наиболее пригодным для организации гравитационной циркуляции жидкости.

Последовательность выполнения работ:

1. Размечают места установки батарей, точки подключения подводок и трассы магистралей. Схему наносят на стенах, начиная с самого дальнего участка, постепенно приближаясь к топочной, где будет установлен котёл. Магистрали должны иметь наклон от 2 до 8 мм.
2. После нанесения разметки определяют, на каком уровне должен стоять котёл. Входной патрубок не должен быть выше возвратной магистрали. Если это условие не выполняется, потребуется корректировка разметки либо обустройство приямка для заглубления котлоагрегата.
3. Пробивают отверстия в перегородках и вырезают борозды под скрытую прокладку.
4. Выполняют контрольную проверку правильности нанесения разметки и приступают к монтажу. Сначала устанавливают радиаторы, затем собирают подводки и прокладывают магистрали.

Собранный контур медленно заполняют водой через кран подпитки в нижней точке. Воздух из труб уйдет в расширительный бачок. Для заполнения батарей следует воспользоваться ручным воздухоотводчиком.

Проектирование системы отопления

Вначале необходимо решить, какие именно радиаторы будут применяться, и каким образом они будут подключаться: это позволит заранее провести необходимые подготовительные работы внутри помещений.

Как правило, система отопления состоит из таких элементов:

Все вышеперечисленные комплектующие в свободном доступе находятся в точках продажи сантехнического оборудования.

Монтаж радиаторов включает в себя следующие операции:

• Подбор оптимального места установки.
• Организация трубопроводной сети.
• Коммутация батарей к трубам.
• Проведение тестирования.
• Если проверка прошла успешно, разрешается начинать полноценную эксплуатацию.

Основные критерии выбора полипропиленовых труб

Имея на руках схему трубопровода, не составит труда произвести расчет метража самих труб и количества фитингов. Подсчитав все это, можно отправляться в магазин сантехники. Но оказавшись в нужном отделе, возникает новая трудность – разнообразный ассортимент продукта, в котором обычному обывателю на первых порах довольно сложно разобраться. Но зная определенные характеристики, можно сделать правильный выбор качественного полипропиленового продукта.

Первый критерий выбора – это их маркировка. Трубы с маркировкой PN10 используются исключительно для устройства водоснабжения холодной воды. А вот PN20 применительны также для горячего водоснабжения. Изделия, маркированные PN25, используются только для устройства систем снабжения теплом и горячей водой. Последние два вида армируются обычно специальной фольгой, реже стекловолокном. Укрепление делается для предотвращения деформации труб под воздействием высоких температур.

Такие трубы выполняются разными диаметрами, которые определяют конкретное место их расположения. Трубы, обладающие диаметром более 200мм, используются при строительстве общественных зданий, а для мелкого строительства рекомендуются изделия диаметром 20-32мм. Для устройства систем водоснабжения горячей водой идеальным вариантом будут трубы 20мм, а для стояков – 25мм. Для автономной системы обогрева могут применяться различные варианты диаметров. При центральном отоплении вполне достаточно диаметра 25мм. Для устройства теплых полов используют трубы диаметром не больше 16 мм.

Вот примерный перечень того, что понадобится, чтобы произвести подключение алюминиевых радиаторов полипропиленовыми трубами. Этот список, одинаков для всех типов радиаторов:

• различные переходники;
• ключ для выпуска и стравливания воздуха, вентили;
• заглушки, специальная арматура;

• инструменты для установки переходников;

• электросварочный аппарат;
• И, естественно, сами трубы.

Имея на руках все необходимое, можно, наконец, приступить непосредственно к долгожданной установке.

Однотрубная система

Ее работа построена на единовременной подаче теплоносителя во все здание: стекание остывшей жидкости происходит внутри труб сверху вниз. Чаще всего таким образом оснащаются многоквартирные дома.

К недостаткам однотрубной схемы можно отнести следующие факторы:

1. Нет возможности регулировать температуру приборов обогрева.
2. Разные квартиры отапливаются неравномерно. Верхние этажи получают самый горячий теплоноситель, который по мере стекания вниз постепенно охлаждается.
3. Чтобы отключиться от центрального отопления и перейти на автономное, приходится преодолевать массу сложностей.

Типы подключений радиаторов и трубы

Подключение батарей разделяется на:

Схема подключения радиатора отопления с установленным циркуляционным насосом.

1. Одностороннее боковое соединение трубы. Является самым распространенным. При этом в верхний патрубок подключается подводящая труба системы, отводящая – соединяется с нижним патрубком. Такой метод обеспечивает максимальную эффективность системы отопления, теплоотдача при этом наибольшая. Если же горячую воду подавать снизу, то есть применять обратное подключение, то общая мощность системы падает примерно на семь процентов.
2. Диагональное подключение может использоваться при необходимости соединения в системе батарей с большой длиной. Это дает возможность равномерно прогреть весь радиатор, избегая перепадов температуры, что сказывается на эффективности. Подающая труба с горячей водой подсоединяется к верхнему патрубку по одной стороне, отводящая труба – на другой стороне к нижнему патрубку. Если горячую воду подавать снизу, то мощность всей системы падает примерно на десять процентов.
3. Нижнее подключение трубы к батарее применяется только в том случае, когда система смонтирована в полу. Мощность подобного отопления, в сравнении с обычным боковым соединением, меньше на десять процентов.

Из необходимых условий для подключения следует отметить то, что ставить радиаторы надо только под окнами, но никак не по бокам, высота оборудования, расстояния от стены и от подоконника строго регулируются.

Выбор диаметра труб

Еще один важный вопрос, который нужно решить заранее – как провести отопление и какими трубами. Подбирать диаметры труб нужно в зависимости от того, какая теплоотдача планируется на определенном участке отопительного контура. Например, на разводке эта величина соответствует мощности котла, подводки к радиаторам должны передавать достаточно теплоносителя для нагрева самих радиаторов, а пропускная способность стояков должна обеспечивать нормальную теплоотдачу всех подключенных к ним отопительных приборов.

В принципе, если есть возможность увеличить скорость циркуляции теплоносителя (за счет повышения мощности насоса), диаметр труб можно уменьшить

Но в этом моменте важно не переусердствовать – ускорение теплоносителя ведет за собой увеличение шума в системе. Стандартное значение скорости составляет около 0,4-0,6 м/с

При использовании гравитационной отопительной системы диаметр труб разводки нужно увеличивать хотя бы на один шаг. Все дело в очень слабом напоре, свойственном системам с естественной циркуляцией теплоносителя. Слишком широкие трубы снизят гидравлическое сопротивление контура, иногда вплоть до полной потери работоспособности системы. Знание подобных моментов – это уже большая часть ответов на вопросы о том, как сделать эффективное отопление в частном доме.

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу – по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, – будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

• через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
• это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день важную роль. Большинство жилых объектов, особенно квартиры в многоэтажных домах, в силу проектных факторов не могут быть оборудованы внутрипольным обогревом, требующим значительной толщины межэтажных плит. Поэтому основную работу по обогреву внутренних жилых пространств выполняют настенные радиаторы, часто называемые батареями.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Интенсивность теплопередачи зависит от температуры теплоносителя, теплопроводности материала изготовления радиатора и площади теплоотдачи. Конструкция современных моделей радиаторов имеет ряд технических усовершенствований, позволяющих выполнять их подключение в отопительных контурах практически любой схемы разводки.

Новая конструкция батарей кардинально облегчила эксплуатацию системы отопления и повысила её эффективность — при наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Биметаллический радиатор водяного отопления с увеличивающим площадь теплоотдачи оребрением

Благодаря современным моделям батарей отопления стало возможным выбирать оптимальную схему подключения, устанавливать нагревательные приборы максимально рационально и эффективно. Но эффективность работы и долговечность эксплуатации контура водяного отопления зависит от качества выполнения обвязки — условия, необходимого при использовании полипропиленовых труб, несмотря на многочисленные достоинства этого материала.

Полипропиленовые трубы имеют высокий коэффициент теплового расширения, поэтому при монтаже отопительного контура следует оставлять зазоры между торцами участков трубопровода и стеной, чтобы при линейном удлинении от воздействии горячего теплоносителя пролёт трубы не упирался концами в стену и не деформировался. При этом следует учитывать, что, чем длиннее пролёт трубопровода, тем на большую величину он удлинится.

Армирование полипропиленовых труб алюминием или стекловолокном уменьшает линейное расширение, но не решает проблемы полностью, поэтому на участках значительной длины необходимо предусматривать П-образные или, если позволяет место размещения, спиральные компенсаторы.

Способы подключения радиаторов

Монтаж системы отопления дома состоит из следующих этапов:

• планирование, разметка;
• крепление радиаторов к стене;
• разводка труб и соединение составных частей;
• пробный запуск.

Подключить установленные батареи к полипропиленовым трубам можно несколькими способами.

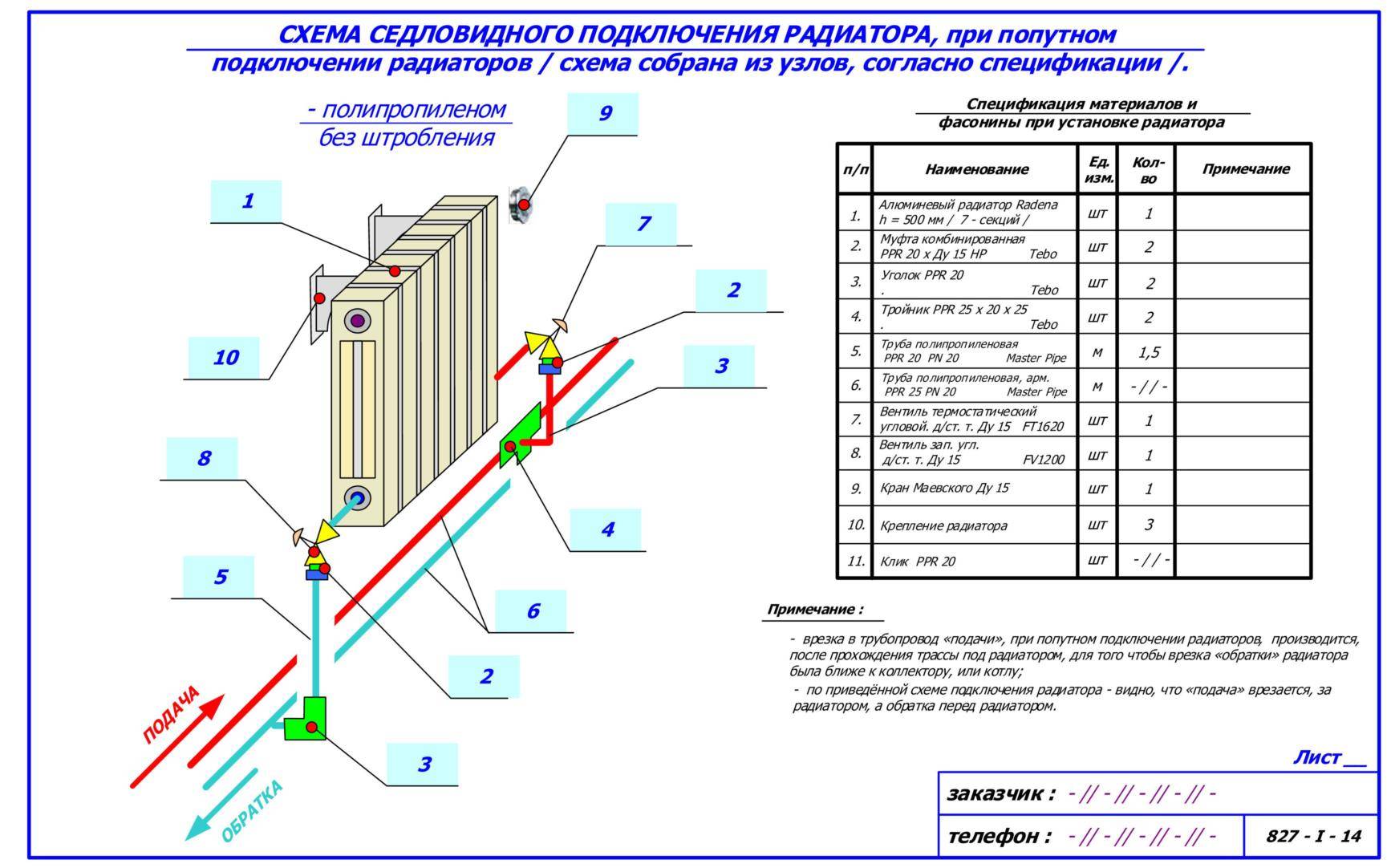

Способы подключения радиаторов к полипропиленовым трубам:

1. Диагональный. Классический – радиатор подключают к подаче вверху с одной стороны и к обратке, снизу другой стороны. От подачи к обратке можно мысленно провести диагональ через все полотно радиатора.

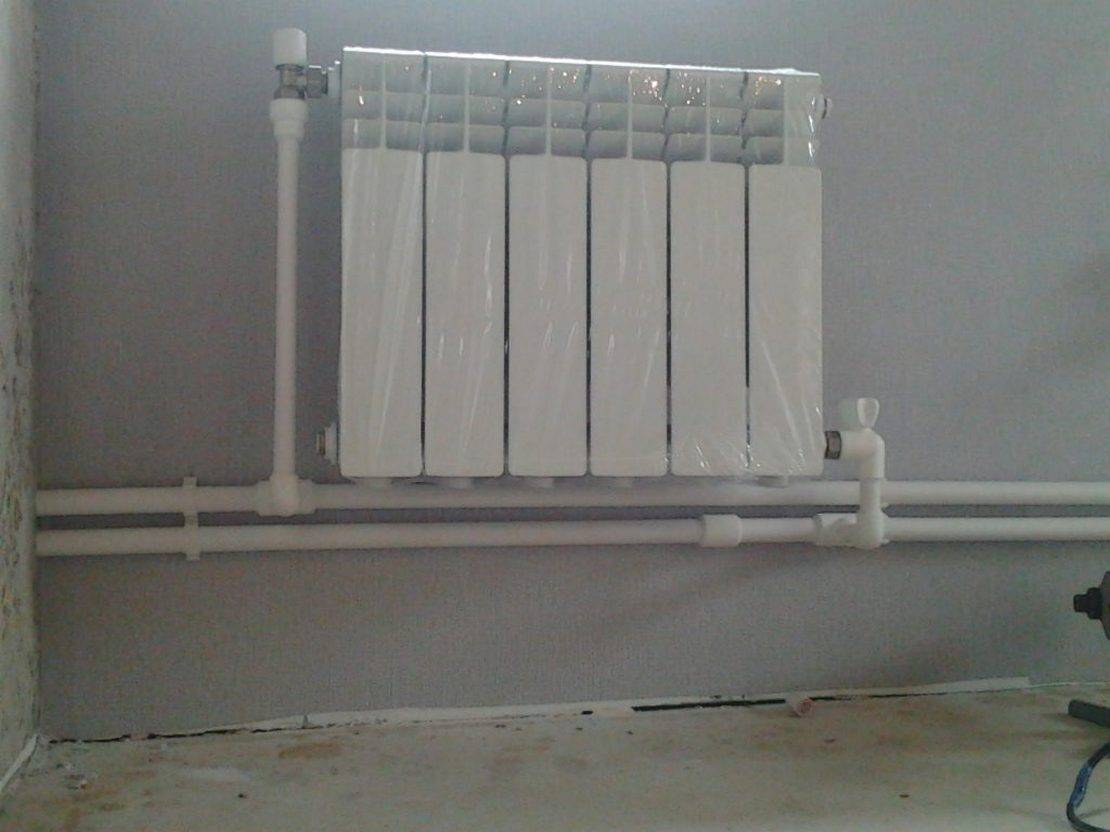

2. Боковой. Оба подключения (и ввод, и вывод) осуществляют с одной стороны, сохраняя принцип «подача сверху, обратка снизу». Батарея остается сбоку от труб, вторая ее сторона (бок) глухая.

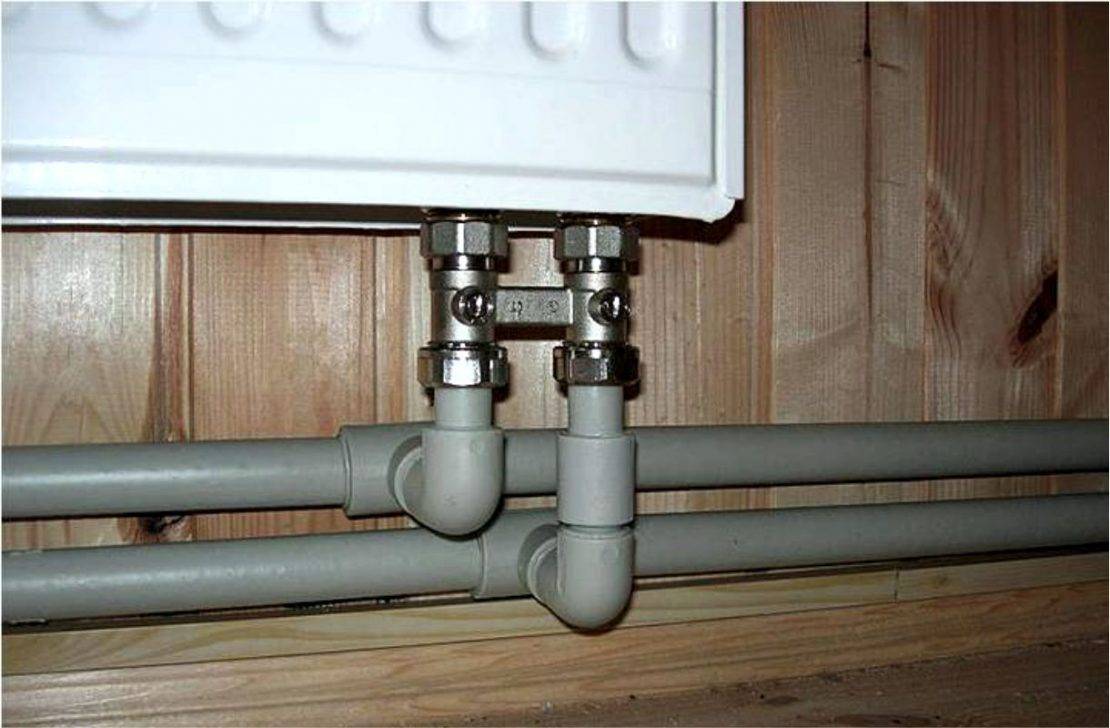

3. Нижнее. Особенность подключения радиатора к полипропиленовым трубам этим способом в том, что и подача, и обратка подключаются снизу по разным сторонам батареи. Такой тип монтажа применяется в частном доме, когда одноконтурная система монтируется по периметру, горизонтально.

Способы соединения

Соединение труб из полипропилена выполняют двумя разными способами.

Первый — сварка.

Полипропилен плавится при температуре около 140 градусов, с помощью специального сварочного аппарат концы соединяемых труб плавятся и смыкаются. Место шва однородно и при правильном соединении не допускает протекания.

Аппарат для сварки

Второй способ — использование фиттингов.

Он не настолько надежный, как сварка, и при некотором физическом воздействии на стык трубы могут отсоединиться или допустить протекание. В некоторых случаях нет возможности избежать использования фитингов для отопления, там же, где это возможно, следует использовать сварочное соединение.

Для водяного отопления полипропилен имеет хорошую термостойкость и даже при его длительном использовании при температуре теплоносителя обогрева близкой к кипению не деформируется. Кроме того, трубы из этого материала легко выдерживают давление в отоплении до 25 бар.

Фитинги и другие комплектующие

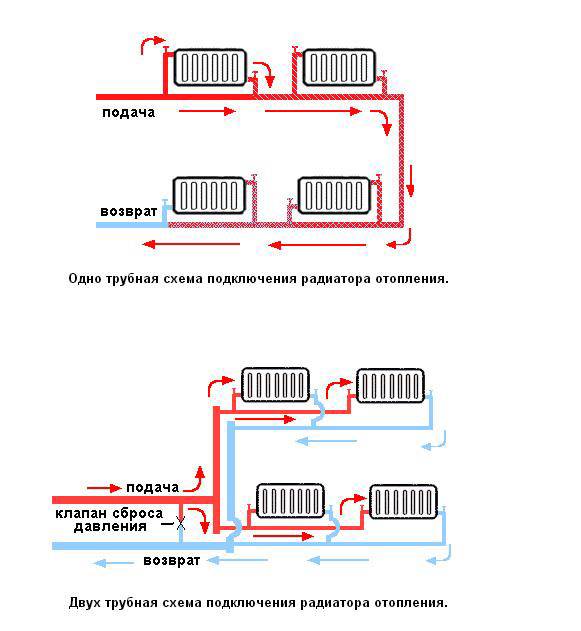

Схемы подключения радиаторов к контуру отопления

Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.

При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.

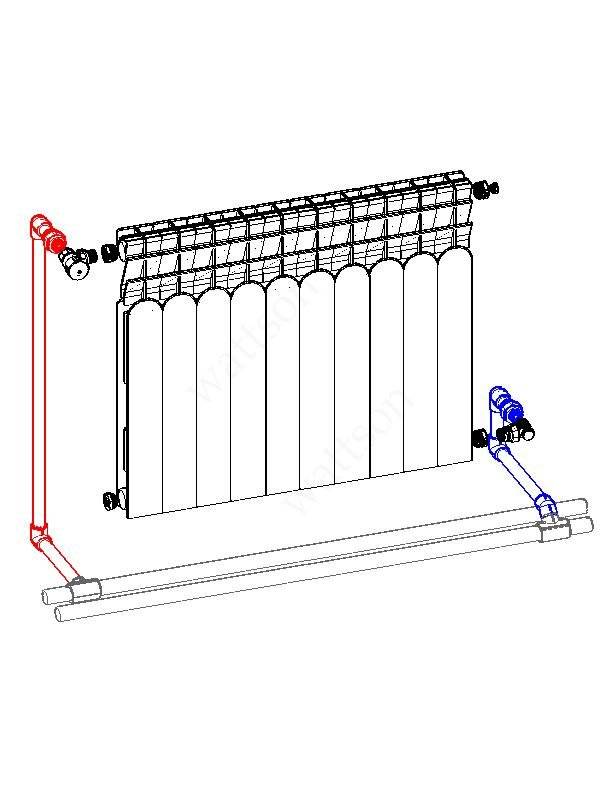

Диагональное подключение

Под диагональным подключением радиаторов отопления понимается два варианта:

1. При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
2. При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.

Вторая схема применяется очень редко, первая является более удачной.

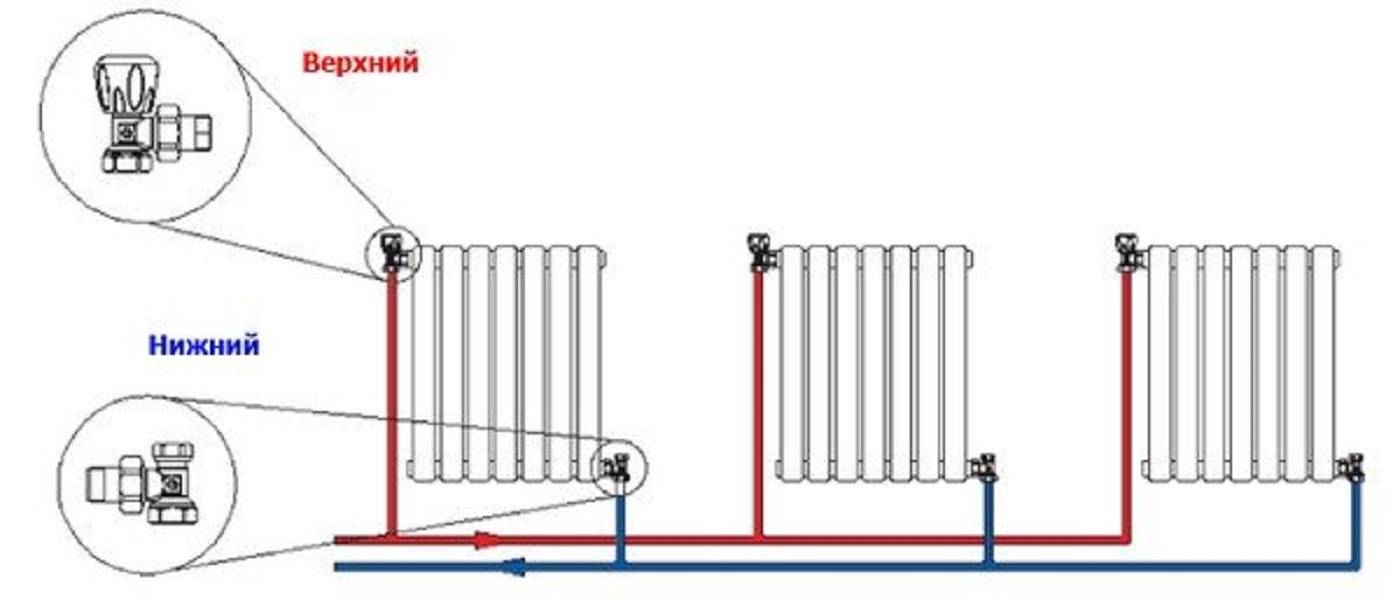

Одностороннее с верхней и нижней подачей

Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:

• При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
• Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.

Двухстороннее с верхней и нижней подачей

Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.

При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.

Виды радиаторов

Современные радиаторы (в просторечии батареи) это эргономичные, привлекательные внешне изделия, которые пришли на смену чугунным батареям. В отоплении частного дома можно использовать радиаторы любого из существующих видов. Выбор зависит скорее от материальных возможностей, чем от типа батареи.

Производители предлагают 3 вида (4-й это чугунные) современных радиаторов:

1. Стальные. Бывают трубчатые и секционные. Трубчатые дороже, поскольку считаются более привлекательными внешне. Теплоотдача одинаковая.
2. Алюминиевые. Эти изделия эффективнее стальных в теплоотдаче. Требуют нейтральной реакции теплоносителя. При щелочной или кислой среде быстро приходят в негодность.
3. Биметаллические. Комбинированные батареи из стали и алюминия. Объединяют в себе все положительные моменты первых двух видов и являются самыми дорогими.

https://youtube.com/watch?v=vVOAAAAV0Fo

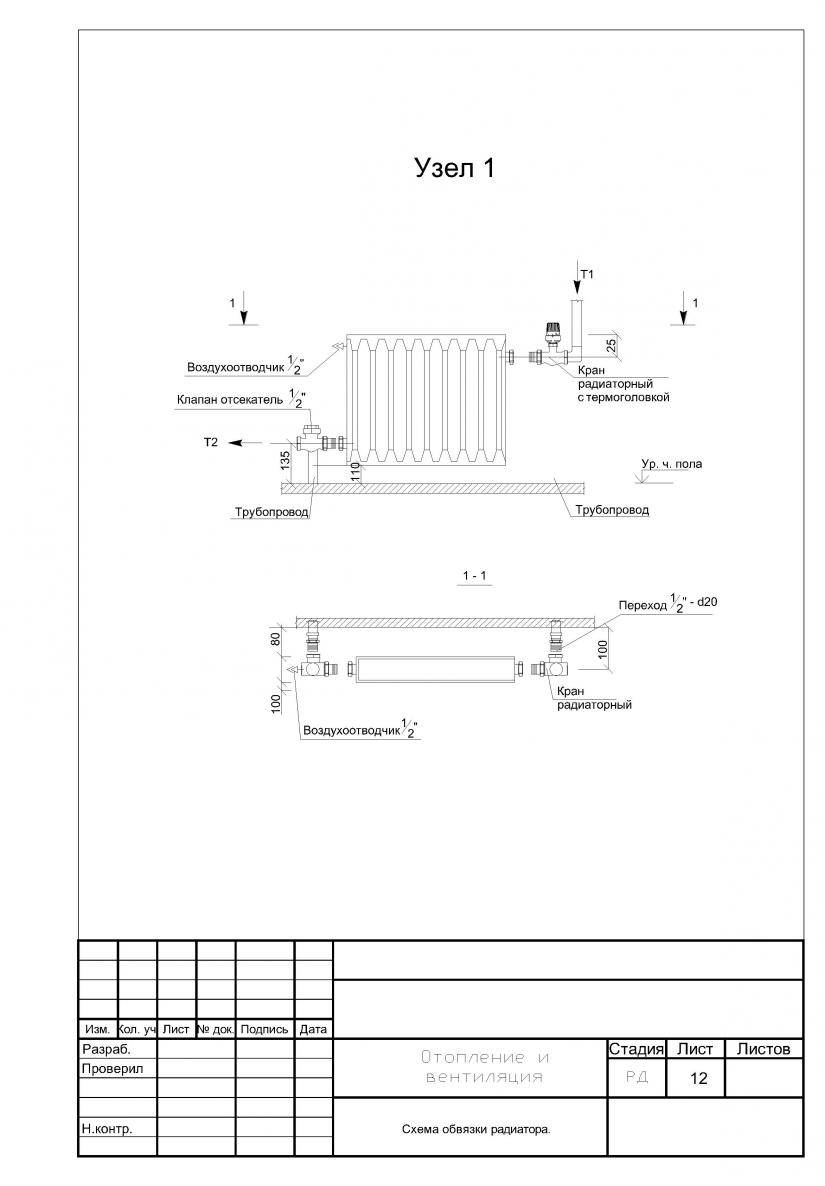

Подбор комплектующих для обвязки

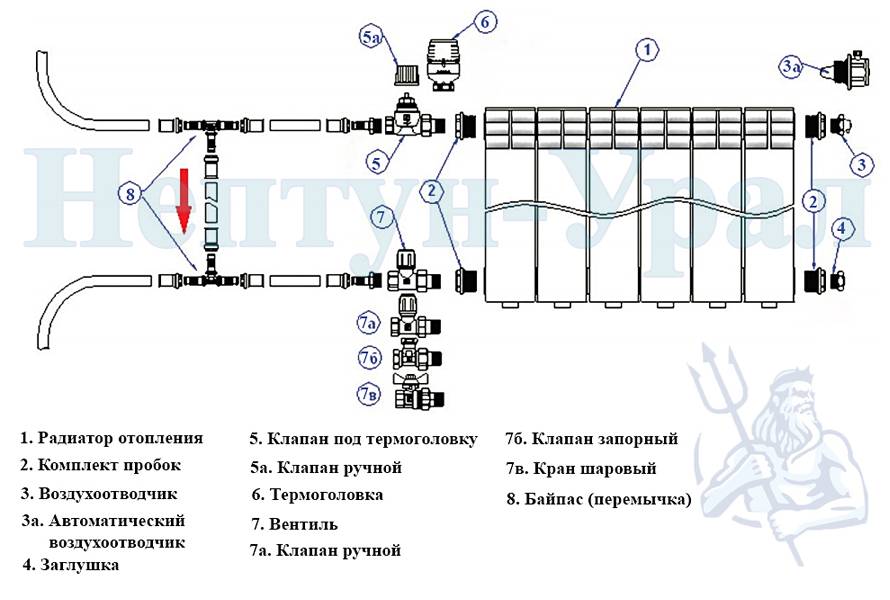

Обвязать систему можно при помощи следующих элементов:

• запорных элементов – стандартных шаровых кранов;
• заглушек, перекрывающих остальные каналы;
• кранов Маевского для спуска воздуха в момент сезонного запуска;
• герметиков – специальных составов или лент.

Запорный кран

Кран Маевского

Заглушки для радиаторов

Для контроля качества работы коммуникаций устанавливают:

• манометр для проверки уровня давления в трубах;
• ручной или автоматический терморегулятор, который позволяет выставлять радиатор на определенную температуру.

Правила выбора элементов контрольно-запорного и регулировочного типа

Термостаты могут не использоваться из-за дороговизны

Подключение своими руками радиаторов к системе отопления предусматривает применение дроссельных и запорных элементов. Тип арматуры зависит от количества контуров коммуникаций. Для одноконтурной магистрали понадобятся:

• шаровые краны для выключения радиаторов – 2 шт.;
• кран Маевского для спуска воздуха;
• байпас с вентилем;
• дроссели или клапаны-термостаты для регулировки температуры – могут не использоваться;
• автоматические воздухоотводчики.

Для диагональной схемы также применяется промывочный кран, но его можно заменить стандартным шаровым. При выполнении двухконтурной обвязки дополнительно применяется дроссель. То есть, для одного радиатора понадобится терморегулятор на подводной трубе, дроссель – на обратке и кран промывки при диагональном соединении.

Условия для выбора места и параметров радиаторов

Основным условием при выборе места установки отопительных приборов является создание тепловой завесы на тех участках помещения, где отмечаются наибольшие теплопотери. Обычно это часть стены под окнами, которая может быть плоской или выполнена в виде ниши, или глухие ограждения, контактирующие с внешней средой.

Понятно, что особенности конструкций будут обусловливать и способ размещения радиаторов отопления, который, в свою очередь, будет определять эффективность теплоотдачи.

Рисунок 1 – Теплопотери при различных вариантах установки отопительных радиаторов

Подбор же требуемого типа радиатора должен базироваться на следующих принципах:

• соответствие размеров прибора габаритам подоконного пространства (считается, что оптимальным вариантом является заполнение площади ниши не менее чем 75 %);
• правильный выбор мощности радиаторов (при одних и тех же размерах разные модели могут значительно отличаться по теплоотдаче; кроме того, рекомендуется предусмотреть запас мощности для компенсации различных теплопотерь);
• надежность и долговечность прибора отопления;
• соответствие вида радиатора общему стилю оформления помещений (при создании современной системы теплоснабжения не стоит пренебрегать и эстетическими требованиями).
