Насос для опрессовки системы отопления: прицип работы

2 Подготовительный этап

Как только монтаж системы отопления завершен, перед ее заполнением жидкостью необходимо провести промывку. По-другому это называется опрессовкой. Если такую работу не сделать, то мусор может повредить узлы нагревательного котла.

Для этой цели используется ручной насос, с помощью которого закачивается воздух или вода. В первом случае нагнетание воздушной смеси идет до 2 атм. При закачке воды поддерживается давление 1,5−1,8 атм., затем жидкость сутки выдерживается в системе. За это время выявляются возможные течи. Если все стыки имеют хорошую герметичность, то вода вместе с мусором сливается, и ее место заполняет антифриз.

Пропиленгликоль

Пропиленгликоль используется для производства специальных незамерзающих жидкостей, которые применяют в качестве теплоносителя в отопительных системах. В чистом виде у пропиленгликоля довольно низкая теплоемкость (2400 Дж/кг·град). Поэтому перед тем, как закачать теплоноситель в закрытую систему отопления, его разбавляют водой. Она существенно увеличивает теплоемкость вещества. В результате раствор имеет показатель теплоемкости, близкий к тосолу (в зависимости от концентрации – 3500-4000 Дж/кг·град).

Прочие характеристики пропиленгликоля:

• высокая вязкость;
• малая коррозионная активность благодаря наличию присадок;
• не токсичен – на канистрах с веществом есть маркировка «Эко»;
• коэффициент термического расширения – 0,05 %/град.

Плюсы и минусы незамерзайки в системе отопления

,

Антифриз — незаменимый помощник для загородных коттеджей и дач, оборудованных системой отопления. Если вы там не планируете жить круглый год, то не сможете зимой проследить за состоянием труб, а незамерзайка не даст им перемерзнуть и испортиться.

Плюсы антифриза:

• можно не сливать антифриз из неработающей системы на протяжении долгого времени;
• из-за того, что трубы и радиаторы заполнены теплоносителем, в них не попадает воздух;
• благодаря присутствию в составе антифриза присадок снижается риск образования пены, коррозии и накипи;
• незамерзайка все же замерзает, но при температуре от -30 °C до -65 °C, в зависимости от концентрации антифриза;
• можно уменьшить вязкость незамерзайки, разбавив ее водой. Так вы сможете сэкономить объем теплоносителя и поберечь циркуляционные насосы.

высокая стоимость; нагревается медленно, остывает быстрее воды; важно проследить, чтобы все стыки системы отопления были герметичными; некоторые химические вещества, входящие в состав незамерзайки — токсичны; можно использовать не во всех типах системы отопления

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем. Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

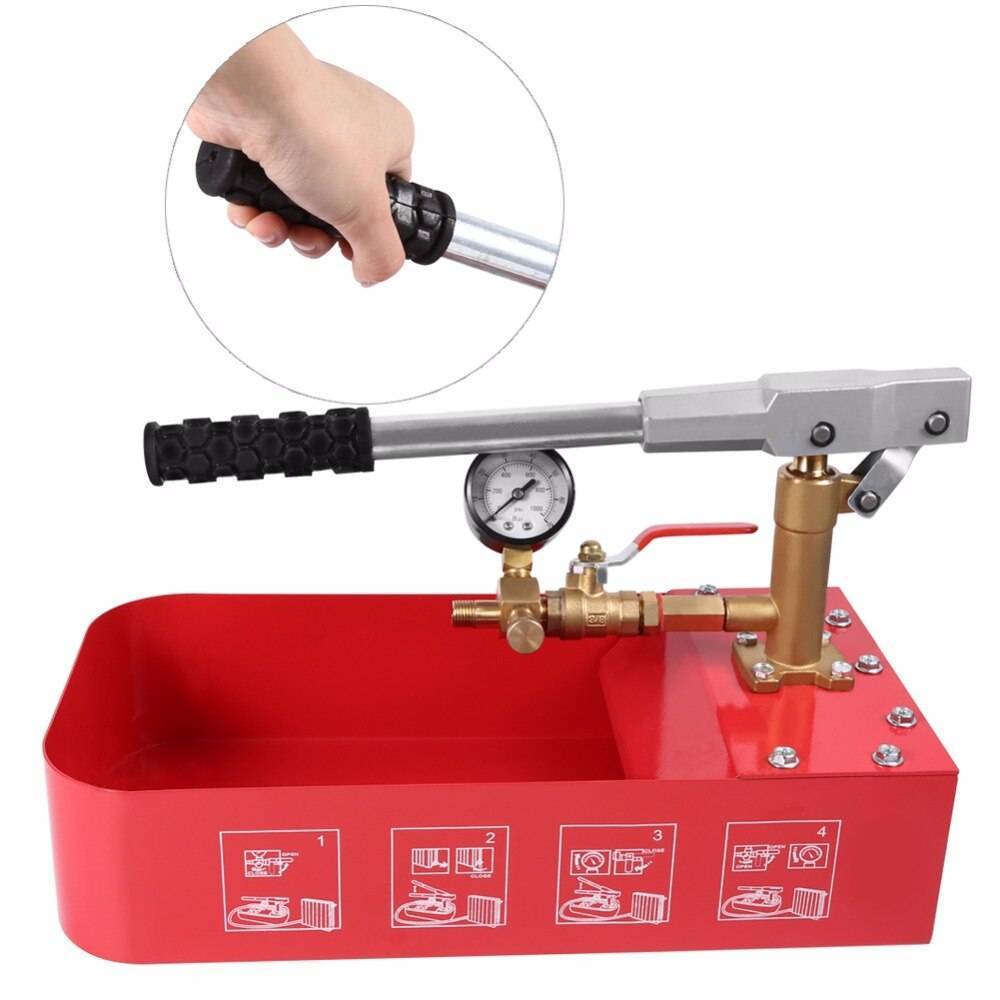

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

• компактность, мобильность;
• можно задействовать на ограниченной территории, при проведении небольших по объему работ;
• долгий срок службы при бережном уходе, возможность ремонта;
• безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
• приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

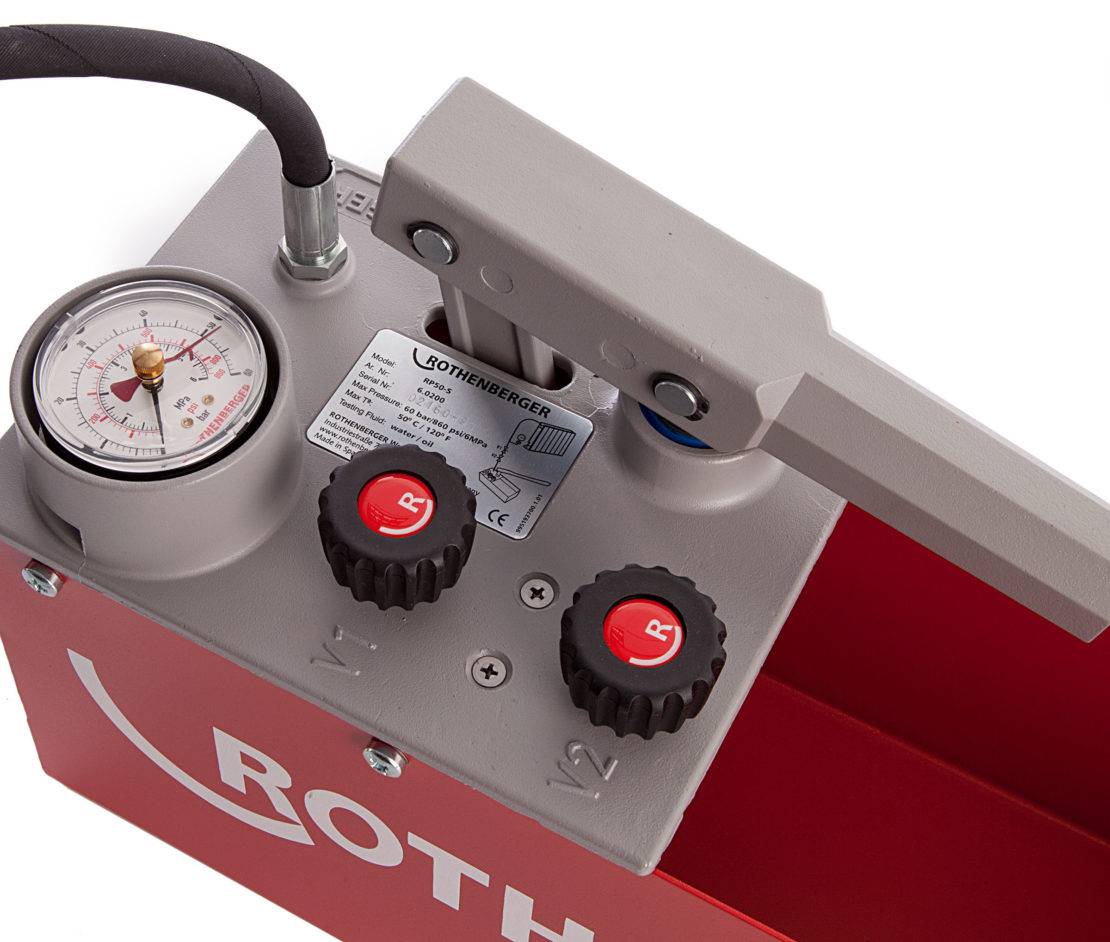

Принцип работы и устройство ручного опрессовочного насоса

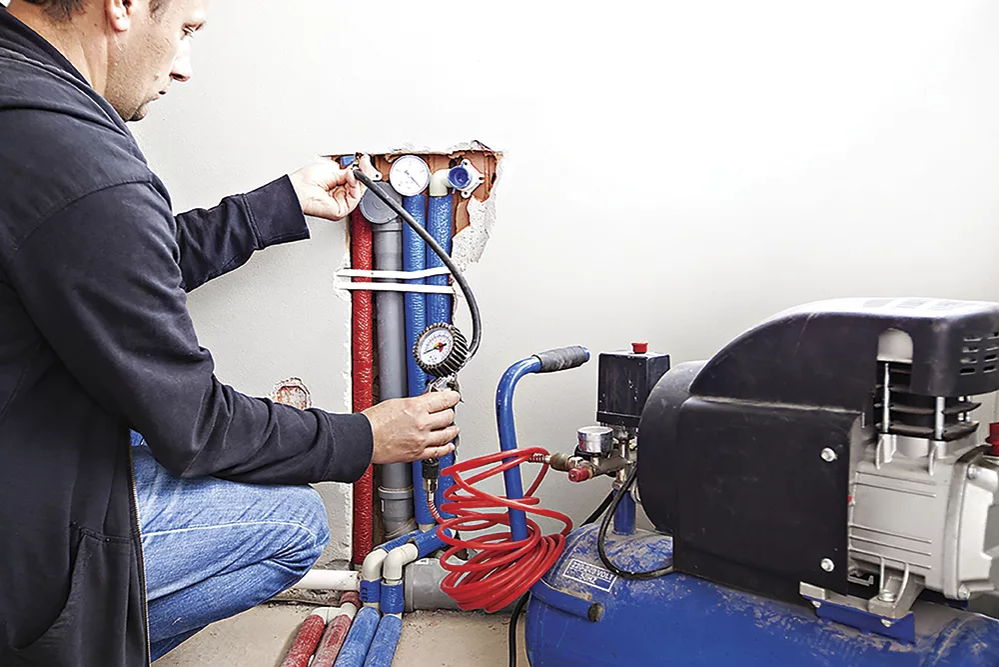

Чтобы опрессовка системы отопления воздухом по СНиП была проведена правильно, следует несколько часов поддерживать необходимый уровень давления, который выше рабочего в два раза. Только при отсутствии дефектов и утечек тестирование считается пройденным, и систему можно запускать в эксплуатацию.

Принцип работы ручного пресса основан на нагнетании носителя плунжерным поршнем, который приводится в движение присоединенным рычагом. Мышечное усилие оператора на рычаг обеспечивает плавную подачу, что является плюсом приборов.

Конструкция выполнена из прочного износостойкого материала, который не поддается механической деформации, а внутренняя поверхность цилиндра для поршня изготавливается с высокой точностью, исключая попадание воздуха. Также конструкция дополнена уплотнительными кольцами, что обеспечивает высокий напор ручного насоса. Контрольный манометр показывает давление накачки, а после достижения нужного уровня, камера с жидким носителем изолируется от системы отсечным краном.

Применяются ручные опрессовщики только для небольших систем отопления частного пользования. Опрессовка системы отопления по СНиП в многоквартирных домах или на других объектах ручным прибором не производится, используется электрический агрегат. Ручной прибор нагнетает не более 60 бар давления жидкого носителя, чего достаточно для бытовых гидравлических испытаний, но мало для промышленных систем или магистралей в многоквартирных домах.

Принцип работы опрессовочного насоса

При выборе опрессовщика необходимо, в первую очередь, обращать внимание на верхнюю границу давления, а также на длительность интервала, в течение которого этот показатель остаётся максимальным. Производительность является второстепенным показателем

В сопроводительных документах указаны границы давления, при которых можно эксплуатировать оборудование.

Подключать опрессовочный насос можно только после закачки тестовой рабочей среды в систему. Увеличивать давление можно до двух-трёхкратного превышения номинальных параметров. Максимальное давление должно удерживаться на протяжении нескольких часов. При этом обслуживающий персонал постоянно контролирует уровень давления в системе. Если этот показатель уменьшается, значит система не герметична, и в ней появились протечки. При таком варианте опрессовка останавливается, а найденные дефекты ликвидируются. По окончании ремонта процедура тестирования повторяется.

Как правило, ручные опрессовочные насосы используются перед началом отопительного сезона, перед ремонтом коммуникаций и при вводе их в эксплуатацию. Использование воды либо масла является обязательным условием. Если в системе находится воздух, существует вероятность разрыва трубопровода.

Как выставить оптимальное давление?

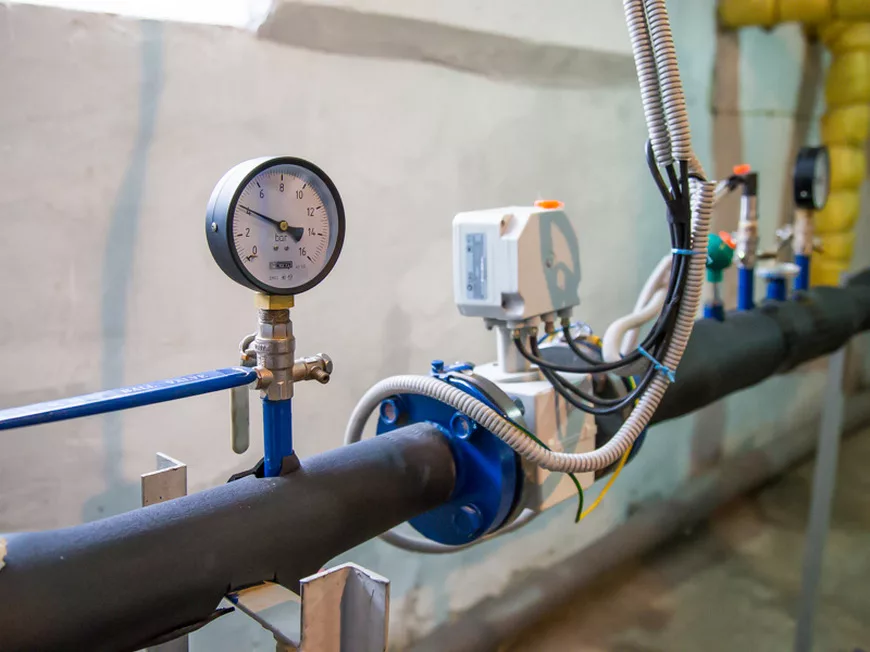

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

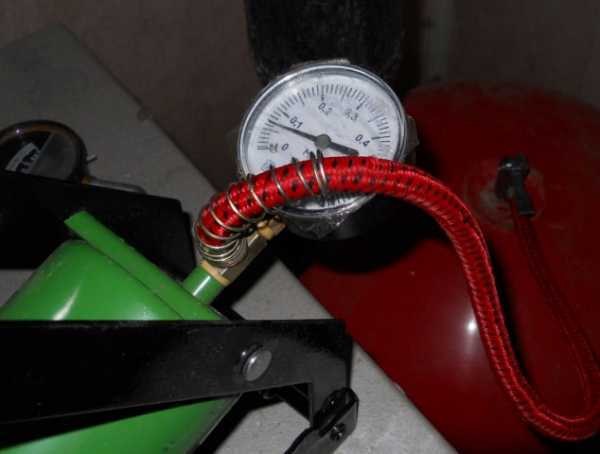

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6. Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Расчет рабочего давления в контуре

Хорошее и не очень о насосах для систем отопления.

Смотрите это видео на YouTube

Производя выбор циркуляционного насоса для системы отопления расчет необходимо произвести и по такому показателю как давление внутри трубопровода. Для этого можно воспользоваться соотношением:

P = (R x L + Z) / p x q, где:

1. P – величина давления;
2. R – сопротивление потоку для прямых участков трубопровода;
3. L – общая  длина
4. Z – величина сопротивления потоку, обусловленная применяемыми в системе фитингами, кранами и прочей арматурой;
5. р – величина плотности теплоносителя при рабочей температуре;
6. q – значение ускорения свободного падения.

При недостатке данных для расчета по приведенной формуле, можно воспользоваться упрощенным соотношением:

P = R x L x ZF, где

R – величина сопротивления потоку в прямом участке трубы, составляющая приблизительно 100 – 150 паскалей на 1 метр, выраженное в удобной для расчета форме оно составит 0,01 – 0,015 метра на метровый участок трубы;

L – общая протяженность трубопровода, на двухтрубной схеме отопления учитываются как прямой, так и обратный контур;

ZF – коэффициент увеличения, зависящий от следующих показателей:

• для системы с шаровыми кранами, для которых несвойственно уменьшение просвета трубопровода, и с правильно подобранными фитингами он принимается равным 1,3;
• при использовании дроссельных или терморегулирующих устройств его значение составит 1,7.

Насос отопления. Устанавливаем правильно

Смотрите это видео на YouTube

Производя выбор циркулярного насоса для системы отопления, расчет его характеристик представляется как необходимая процедура.

Практика применения циркуляционных насосов дает возможность их подбора без вычислений необходимых параметров. Рекомендуемые параметры приведены в таблице.

Таблица для эмпирического подбора насоса

Таблица 1.

Отапливаемая площадь (м2)	Производительность (м3/час)	Марки
80 – 240	От 0,5 до 2,5	25 – 40
100 – 265	Та же	32 – 40
140 – 270	От 0,5 до 2,7	25 – 60
165 – 310	Та же	32 – 60

Примечание: в третьей колонке первая цифра – диаметр патрубков, вторая – высота подъема.

Как выбрать циркуляционный насос

Смотрите это видео на YouTube

Воспользовавшись приведенными данными, можно без особых хлопот подобрать нужное устройство для устойчивой и длительной работы.

Основные производители

Циркулярные насосы для систем отопления выпускаются множеством европейских производителей с достаточно высоким качеством и в широком ассортименте.

Компания Wilo. Производимые в Германии насосы этого концерна занимают довольно большое место на профильном рынке. Отличаются высоким качеством и устойчивой работой. Практически все модели этого производителя оборудованы автоматическим и ручным управлением. Настраиваются не только обороты ротора, но и деблокирующие функции, включая величину давления в системе.

Компания DAB. Этот итальянский производитель успешно конкурирует с другими поставщиками на российский рынок, более 40 лет представляя  центробежные насосы. Особенностью продукции DAB являются применяемые на панели управления дисплеи, очень удобные для взаимодействия с установкой и контролем процесса работы.

Производитель Grundfos. Датская компания под этим названием существует уже более 70 лет, поставляя на рынок насосное оборудования различного назначения. Следует отметить, что этот производитель является явным и давно признанным профильного рынка. Впечатляет плодотворность и творческий подход компании, выпускающей на рынок до сотни новых моделей своей продукции ежегодно.

Оборудование этого производителя для систем отопления выходит под маркировкой UPS и линейка продукции предназначается как для бытового применения, так и для промышленного. Главной особенностью циркулярных насосов для отопления является их пригодность к работе в очень широком диапазоне температур: от -25о до +110оС.

Линейка продукции UPS может работать с применением 3-х режимов производительности.

Компания Джилекс. Отечественный производитель циркулярных насосов, успешно конкурирующий на рынке с европейскими компаниями.

Агрегаты отличаются неприхотливостью в работе, могут обеспечить активную циркуляцию в отопительных сетях теплоносителей различной плотности, что определяет широкий выбор жидкостей, вплоть до трансформаторного масла. Работают в 3-х режимах мощности, регулировка бесступенчатая. Выгодно отличается от конкурентов уровнем цен.

Заключение

Выбор циркулярного насоса для системы отопления и его расчет позволят потребителю сделать оптимальную покупку для реальных условий конкретного помещения.

Предложенные здесь варианты предварительной оценки необходимого оборудования позволяют уверенно сделать такой выбор. Успехов вам!

Как подсчитать объем жидкости

Чтобы заполнение отопительного контура было полным, необходимо подсчитать объем теплоносителя. В многоквартирных домах расчет производят специальные службы, а для частного дома – его владелец. Высокая стоимость жидкости для закачки требует точных вычислений, иначе часть средств будет потрачена напрасно. К подсчетам подходят практическим и теоретическим способом.

1. Объем контура измеряют счетчиком воды. Пустой контур необходимо заполнить водой, а данные счетчика покажут ее объем. Отметив необходимый параметр, можно слить жидкость.
2. Подготовить емкость с разметкой объема, в которую выполняется слив воды из труб. После ее заполнения будет известно необходимое количество жидкости.
3. Подсчитать количество антифриза можно, сложив объем водонагревательного котла, всех секций радиаторов, расширительного бачка и трубопровода. Рекомендуется приобрести состава на 15% больше расчетного количества, этот запас покроет неточности подсчета и потери на заполнение системы (происходит небольшой слив антифриза при спускании воздуха).

Как работает насос при проверке на прочность системы?

У опрессовочного насоса одна единственная задача – создать максимальное давление, подобное гидравлическому удару. Говоря более простым языком, ему требуется совершить резкий перепад давления. Для этого в заполненную до краев систему присоединяется насос, который нагнетает жидкость на протяжении всего трубопровода на определенном периоде времени. Весь процесс происходит с ежеминутным снятием значений манометра. Если будет малейшая неисправность, стрелка манометра опустится вниз.

В качестве рабочего материала зачастую выступает антифриз, нередко масло. Каждая модель опрессовочного насоса оснащена специальными ограничителями давления, которые помогают избежать переизбытка. Для того чтобы проверить систему отопления на прочность, используют компрессор. Однако в этом случае разгерметизация соединительных элементов проверяется при помощи обыкновенного мыла. Под воздействием воздуха, подаваемого из компрессора, мыльный раствор движется по трубам и его утечка в случае неисправности сразу становится заметной.

Но в обоих случаях, гидроудар является незаменимым помощником. При его помощи можно проводить не только коммуникационные испытания, но и инженерные, сантехнические. Вся эта машина подключается к контуру, благодаря которому давление постепенно повышается до необходимого уровня.

На полноценную проверку требуется не менее 2 часов, в течение которых показания манометра будут сниматься неоднократно. Резкое или незначительное снижение давления будет означать разгерметизацию системы. В таком случае необходимо остановить проверки, выявить местоположения утечки и ликвидировать ее, после чего продолжить работу с опрессовочным насосом. Если же значения на всем протяжении стабильны, значит, все работает в штатном режиме.

Особое внимание просим обратить на то, что в оборудовании такого типа решающим фактором является не производительность, а максимально допустимый показатель давления, которое он может создать. Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические

Но стоит запомнить только самое важное – есть электрические и механические

Но стоит запомнить только самое важное – есть электрические и механические

Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Выбрать конкретный насос из сотен существующих довольно сложно

Но стоит запомнить только самое важное – есть электрические и механические. Зная это можно подобрать именно тот аппарат, который справится с поставленной вами перед ним целью. Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы

Конструкционные особенности разнообразны по принципу работы.

Какие бывают опрессовщики

Различают два основных типа: ручные и электрические. Рассмотрим каждый вид более детально.

Ручные

Компактные и легкие станции с резервуаром, поршневой помпой, манометром и обратным клапаном. Имеют массу положительных качеств:

1. Не нуждаются в подключении к электросети, т.е. могут эксплуатироваться хоть в чистом поле.
2. Имеют весьма компактные размеры и небольшой вес. Один работник легко справляется с доставкой агрегата к месту испытаний и установкой его в рабочее положение.
3. Устройство простое и надежное. Эксплуатация не требует специальных навыков и может быть доверена новичкам.
4. Стоит недорого, как при покупке, так и при обслуживании.

Недостатком устройств этого типа является необходимость приложения физических усилий при проведении испытаний. Вода закачивается в сеть или емкость вручную. Примерно так, как когда-то качали воду из уличных водоразборных колонок.

Несмотря на свою простоту, ручные опрессовщики способны нагнетать в трубопроводе давление до 60 бар. Для того чтобы опрессовать отопительную или водопроводную сеть это даже много. Конструкция крайне проста. На верхнем обрезе небольшого металлического резервуара смонтирован поршневая помпа с всасывающим и нагнетательным патрубками, обратным клапаном и показывающим манометром. Объем резервуара обычно составляет 10-12 литров.

Кроме опрессовки трубопроводов и емкостей, с помощью ручных опрессовщиков легко производится настройка и проверка срабатывания предохранительных клапанов.

Электрические

Производительность опрессовщиков с электроприводом многократно превышает тот же параметр ручных моделей. Минимальное давление, которое они могут нагнетать, начинается с 60 бар.

Для испытаний подводящих трубопроводов и емкостей гидравлического оборудования применяются аппараты, обеспечивающие напор до 500 бар. Самовсасывающим агрегатам, каковыми в большинстве случаев являются электроопрессовщики, нет необходимости заливать воду во всасывающий патрубок. Они способны поднять воду из резервуара, если расположены не высоте не более одного метра над ним.

В отличие от ручных аналогов, электроопрессовщики могут, при необходимости, подкачивать воду в испытуемую сеть. В замкнутых контурах отопительных и технологических трубопроводов электрический опрессовочный насос может использоваться для поддержания напора в автоматическом режиме. Для этого его врезают в схему, в комплекте с накопительным баками и сбросными клапанами и датчиками. Такие установки называются «Элькомат» или «Гигамат» (на фото), в зависимости от мощности.

Кроме основного назначения, электроопрессовщики могут использоваться в качестве минимоек. При наличии подходящих насадок, с ними легко мыть машины, окна, очищать от мха и грязи шиферные кровли и т.п.

К достоинствам электроопрессовщика следует отнести следующие его характеристики:

• высокопроизводительный;
• высоконапорный;
• работает в автоматическом режиме;
• с функцией минимойки;
• обладает компактными размерами и относительно малым весом.

Имеются и свои минусы:

• привязан к электросети;
• дорого стоит;
• обслуживание обходится недешево.

Электрический опрессовочный насос стоит значительно дороже ручного. Нет смысла приобретать его для домашнего употребления. Это профессиональное оборудование.

Как производятся гидравлические испытания трубопроводов

Прежде чем рассматривать критерии выбора, следует уяснить для себя алгоритм испытаний трубопроводов и емкостей на прочность и плотность.

Приступая к испытаниям, сначала следует удостовериться, что монтаж трубопровода закончен полностью. В домашних условиях (в загородном доме или на даче) это производится визуальным осмотром смонтированной сети. Проверяется отсутствие разрывов, наличие запорной арматуры, заглушек и т.д. На производстве и в строительстве, монтажная организация готовит акт передачи смонтированного трубопровода или сосуда к испытаниям. Представители подрядчика и заказчика проверяют соответствие монтажа проекту и скрепляют акт подписями.

Перед испытаниями система или сосуд полностью заполняются водой.

В отличие от воды, воздух легко сжимается и существенно затрудняет процесс гидравлических испытаний и эксплуатации замкнутых контуров. Для его удаления в самой верхней точке трубопровода монтируются краны или вентили для сброса воздуха (воздушники). Вода подается в сеть с малым напором, поднимается снизу-вверх, выдавливая воздух через открытые воздушники. Как только из них польется вода без пузырьков воздуха, их закрывают. Система заполнена. Можно приступать к испытаниям.

Опрессовщик присоединяется к трубопроводу резинотканевым рукавом. В резервуар ручной станции заливают воду (10-12 литров). Электрических самовсасывающий аппарат располагают рядом с резервуаром с водой и опускают туда всасывающий рукав с фильтром. Ручной помпой закачивают воду из резервуара в заполненную сеть, создавая давление больше рабочего в полтора раза. Контроль осуществляется по встроенному манометру.

При достижении заданного параметра, объект осматривается в течение определенного времени (регламентируется правилами), на предмет утечек

При этом обращается внимание на состояние сварочных швов, резьбовых и фланцевых соединений. Одновременно контролируются показания манометра

Если стрелка манометра нее показывает снижение напора, испытания признаются успешными, с составлением соответствующего акта.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.
