Этапы строительства крыши каркасного дома с фотопримерами
Кровля каркасного дома производится в два этапа – это установка стропильной системы и монтаж кровельного покрытия.
Пошаговая инструкция возведения стропильной системы крыши каркасного дома
Для начала предлагаем пошаговую инструкцию с фотоиллюстрациями, ознакомившись с которой Вы наверняка разберётесь, как правильно строить крышу каркасного дома.
| Иллюстрация | Описание действия |
 | Первым делом устанавливаем и крепим доски 50×200 по периметру и центру, разделяя потолок на 2 равные части. Это придаст дополнительную прочность. К тому же перемычки будут короче, что упростит строительство. |
 | После установки перемычек потолок должен выглядеть примерно так. Главное, чтобы все перемычки были прочно закреплены. гвоздями. Кстати, при подобной работе ни о каких саморезах не может быть и речи – весь крепёж производится только на гвозди. |
 | Устанавливаем центральные опоры под конёк (красные стрелки) и крайние стропила с пропилами (жёлтые стрелки). В пазы встанут доски. Верхний проём между стропилами предназначен для конька (верхнее ребро крыши). |
 | Теперь крепим две промежуточные опоры конька над двойной внутренней стенкой. Они не обязательно будут ровно по центру. Здесь всё зависит то того, где расположена внутренняя стенка в доме. Именно на неё опираются стойки. После монтируется сам конёк. Его показывать смысла нет. Догадаться, как конёк крепится, несложно. |
 | По предварительно изготовленному и подогнанному шаблону внизу размечаются и готовятся остальные стропила, выпиливаются уголки под упоры (показано стрелкой), после чего стропила подаются наверх. |
 | Здесь их крепят уже без всякого шаблона. Не сбиться помогают заранее заготовленные «коротыши» (доски, длиной ровно 60 см). Они отмечены красными стрелками. Выпиленные внизу пазы в виде уголка попадают ровно на доски и упираются, создавая дополнительную прочность (жёлтые стрелки). |
 | А вот для чего нам требовались пропилы в крайних стропилах. Впоследствии это будет небольшой козырёк, который не даст дождевой воде стекать по стенам. |
На этом строительство стропильной системы завершено, можно переходить к монтажу кровельного покрытия.
Кровельное покрытие: порядок действий при монтаже
Сначала по низу скатов крепится монтажная планка, после чего кровля закрывается плотной мембраной для гидроизоляции. Такой материал намного удобнее, чем бикрост или рубероид, который со временем лопается. Ширина такого материала 1 м, что довольно удобно. Закрывать кровлю начинаем снизу, пошагово продвигаясь наверх. Поверх мембраны набиваем контробрешётку, на которой будет крепиться непосредственно кровельный материал.
Мембрана крепится при помощи брусков таким образом, чтобы брусок не доходил до края полосы. Это делается для того, чтобы следующая полоса легла внахлёст предыдущей.
Закрепив таким образом одну полосу, по всей длине набиваем обрешётку на бруски вдоль ската с шагом в 28 см между первой и второй. Между следующими досками шаг должен быть равен длине волны металлочерепицы (если она будет использоваться для финишного покрытия). Чаще всего это 35 см. Теперь по обрешётке можно подняться выше и перейти к следующей полосе мембраны. Так закрывается вся кровля. Выглядеть это должно примерно так, как на фото ниже.
Смонтировав обрешётку полностью, можно переходить к креплению финишного покрытия. Работа эта несложная, а потому останавливаться на ней подробно мы не будем. Скажем лишь, что монтаж должен производиться с нижних листов к верхним с нахлёстом – это предотвратит попадание дождевой и талой воды под покрытие. Как производится подобный монтаж кровли каркасного дома своими руками можно увидеть в видеоролике.
Watch this video on YouTube
Конструктивные элементы каркасного дома
Фундамент каркасного дома
Для каркасного дома можно остановить выбор на следующих видах фундаментов: столбчатый, плитный или ленточный. Подробнее о выборе фундамента можно прочесть в статье Фундамент дома
Выбор фундамента. При выборе фундамента для каркасного дома можно заострить внимание на двух основных определяющих моментах: структура грунта на участке и вес дома
Если на вашем участке «слабый» грунт (просадочный, илистый и т.п.), то в этом случае идеальным вариантом будет плитный фундамент. Подвала конечно в доме не получится устроить, но он при залегании грунтовых вод менее 1 м и не рекомендуется специалистами, так что плитный фундамент самое оптимальное решение для устройства основания на таких грунтах. Из-за того что, плитный фундамент имеет большую площадь опоры на грунт, что существенно снижает давление на грунт в определенных местах как например у ленточного или столбчатого фундаментов, нагрузка распределяется по всей плите фундамента. В том случае если фундамент будет мелкозаглубленного типа, все рано нужно снять плодородный слой почвы, чтобы снизить фактор сжатия грунта – но не менее чем 0,5 м глубиной, забутить котлован и сделать песчаную подушку под плиту.
Можно конечно сделать свайный фундамент, но этот выбор будет связан с дополнительными финансовыми расходами. На глинисто – песчаных, супесчаных, скальных грунтах ит.п. для каркасного дома подходит столбчатый фундамент. Подробнее об устройстве столбчатого фундамента можно прочесть в статьях Каркасный дом своими руками. Фундамент для каркасного дома и Столбчатый фундамент. Технология устройства столбчатого фундамента.
Примечание: к примеру, в Архангельской области преобладают илистые грунты, торфяники и т.п. Эти грунты не являются надежным основанием под фундамент как ленточный, так и столбчатый. Для прочного и надежного основания дома выбор был сделан в пользу плитного фундамента.
Так как, в отличие от бревенчатого дома или кирпичного, каркасный дом имеет наименьший вес., примерно 1кв.м полностью выстроенного каркасного дома весит 150-180 кг. Это позволяет строить дом не только на «слабых» грунтах, но и делать мелкозаглубленный фундамент (столбчатый или плитный), но при этом глубина залегания фундамента должна быть не менее 50 см.
Правильная стена
Стена каркасника выполняет функцию защиты внутреннего пространства дома от жары и холода, от посягательств чужих людей, от дождя и ветра. Для выполнения каждой из необходимых функций предназначается слой материала, который входит в состав пирога каркасной стены. Как правильно сделать каркасный дом?
Вентилируемый фасад.
- Для прочности и несущей способности стены – сооружают прочный несущий каркас.
- Для теплоёмкости – внутреннее пространство стен заполняют теплоизолирующим материалом.
- Для защиты от атмосферных осадков – используют влагостойкую наружную стеновую обшивку.
- Для наружного и внутреннего декора, а также для защиты от влаги и намокания, необходима стеновая обшивка.
Кроме того, используют дополнительные материалы, которые обеспечивают функционирование основных слоёв каркасной стены. К примеру, ватный утеплитель обязательно закрывают плёнкой пароизолятора. Это защищает его от сырости.
На заметку
Теплоёмкость ватного изолятора резко снижается при попадании внутрь него влаги. Поэтому сырость внутри строительной ваты недопустима.

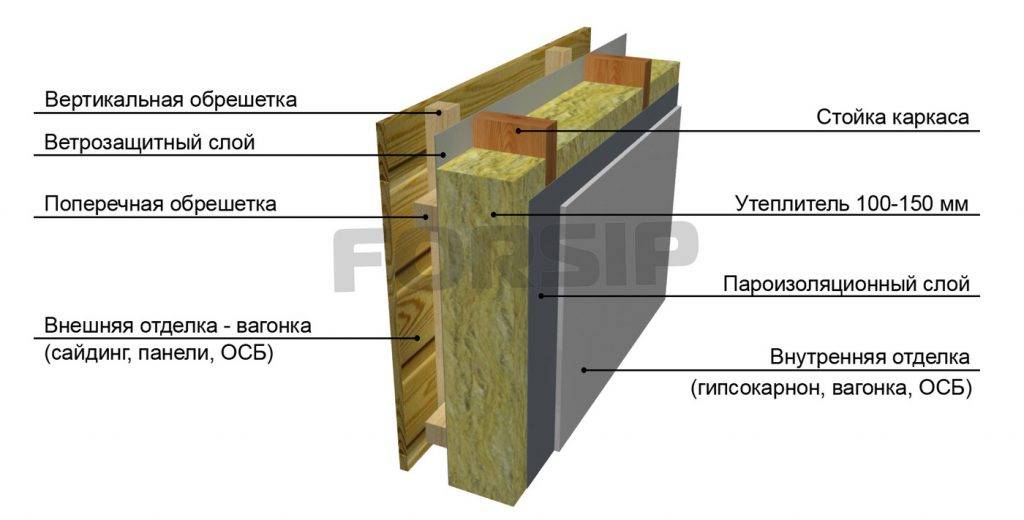

Приведем минимальный перечень слоёв каркасной стены и порядок их чередования, как должен выглядеть правильный пирог каркасного дома:
- Внутренняя стеновая обшивка – формирует поверхность стен внутренних помещений. Выполняется из панельных материалов — фанеры, гипсокартона, деревянной вагонки, панелей МДФ или OSB;
- Полиэтиленовая плёнка для предупреждения отсыревания утеплителя с внутренней стороны. Пароизоляция важна для ватного утепления и не важна для пенополистирола, пенополиуретана;
- Утеплитель – теплоизолирующий материал, который характеризуется низкой теплопроводностью. Он обеспечивает сохранность тепла внутри каркасного дома зимой, и прохладный воздух во внутренних помещениях жарким летом. Традиционный выбор утепляющего материала для каркасного дома – минеральная или базальтовая вата. Также иногда используют пенополистирол или комбинируют ватные и вспененные стироловые материалы;
- Плёнка с внешней стороны утеплителя – мембранный материал, который позволяет частичкам влаги выходить наружу и не позволяет проникать им внутрь утеплителя. Мембранная структура обеспечивает способность плёнки пропускать пар только в одну сторону. Эта прослойка важна для ватного утеплителя и не имеет смысла при утеплении дома пенопластом;
- Наружная стеновая обшивка – формирует поверхность стен снаружи, защищает от атмосферных осадков, механического повреждения. Должна быть выполнена из прочного, красивого и водостойкого материала. Часто используется металлический профиль, пластиковый сайдинг, деревянные доски или профилированный брус, а также панели OSB с последующей штукатуркой или покраской.
При использовании ватных утеплителей в «пироге» стены каркасного дома предусматривают вентиляционные зазоры. Особенно важен зазор с наружной стороны. Он выполняет роль вентиляционного пространства, через которое влажный пар выходит наружу.
Третий этап строительства: кровля
Еще во время проектирования вашего дома вы должны были определиться, какой тип крыши будет венчать вашу постройку. Чаще всего для каркасных домов выбирают двускатную кровлю, однако и односкатные пользуются спросом благодаря легкости монтажа своими руками, простоте конструкции и более низкой цене.
Схема стропильной системы
Устройство кровли начинается со стропильной системы. Стропильная система – это основной каркас крыши. Стропильная система состоит из следующих элементов:
- мауэрлат
- стропильные ноги
- стойки
- прогоны
- затяжка
- лежень
- подкосы
- обрешетка
Когда выполнен каркас кровли, необходимо его утеплить. Начинка крыши состоит практически из таких же слоев, как и стена. Снаружи выполняем утепление крыши листами пенопласта или минеральной ватой, укладываем гидроизоляцию, которую фиксируем обрешеткой.
Кровля и ее слои
Изнутри мы кладем слой минеральной ваты или пенопласта, если помещение в мансарде не будет жилым. Фиксируем слой пароизоляции и закрываем все щитами ОСБ. Покрываем крышу кровельными материалами в зависимости от уклона ската и собственных предпочтений. Помните о том, что мягкая кровля, которая стала очень популярна в последнее время, укладывается только на плоскость, поэтому обрешетку необходимо дополнить ОСБ-плитами. При этом угол наклона может быть небольшим – от 5 градусов.
Строим каркасный дом: пошаговая инструкция
Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.
Дальше порядок и очередность работ выглядит следующим образом:
Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.
Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания
Для этого используются металлические уголки, которые фиксируются болтовыми соединениями Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание. Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок
Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок
Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок
Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.
Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.
Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно. Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами. Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами
Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами
Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.
После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.
До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями. Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.
После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.
Ошибки самостроя и их последствия
Если вы сами строите каркасный дом вам необходимо соблюдать некоторые основные правила строительства:
- Планировка дома
Если вы решили построить дом используя собственный проект, то необходимо учесть пространственный объем внутренних помещений. К примеру, не стоит делать планировку в доме 6х6м с разделением его на три комнаты, кухню и подсобные помещения. В этом случае комнаты будут тесными, проживание в таком стесненном пространстве может вызывать дискомфорт, а в собственном доме человек должен отдыхать и получать моральное удовлетворение.
- Устройство каркаса
не применяйте при возведении каркаса строительных материалов имеющих дефекты, такие как – гнилостность древесины, грибковые налеты, механические повреждения и т.д. Если хотя бы попадется пара – тройка досок или брусьев имеющих повреждения древесины грибками или гнилью, то в процессе эксплуатации это может повлечь следующие последствия: деревянные элементы конструкции каркаса имеющие здоровую древесину могут быть поражены грибком и подвергнутся гниению, что отрицательно скажется на теплопроводности древесины и на ее физических свойствах
обработка антисептиками основания каркаса обязательна, так как в основном скорейшему поражению древесины гнилью и грибками подвержены закладные бревна и нижний брус обвязки каркаса, так же не стоит пренебрегать и качеством выполняемой гидроизоляции деревянной конструкции дома от поверхности фундамента.
- Утепление стен
Неоднократно сталкивался с тем, что многие самостройщики экономят на утеплении стен и их гидро- пароизоляции. Это, конечно же, не допустимо, та как не качественно выполненная гидро- пароизоляция внешних и внутренних стен дома приводит к образованию в межстеновом пространстве большого количества конденсата, который увлажняет утеплитель и тот в свою очередь теряет свои изначальные теплоизоляционные характеристики.
-
- Устройство пола и потолка
если вы строите дом с подвалом, то в этом случае необходима хорошо продуманная система вентиляции подвального помещения, особенно той части где планируется хранение овощей, если подвал будет плохо проветриваемым, то это несомненно приведет к повышению влажности и деревянные конструкции дома, прилегающие к подвалу – половые лаги, половые доски, закладные бревна будут подвержены воздействию на них образовавшегося конденсата и вследствие чего, древесина будет загнивать, появится грибок, все это снижает срок эксплуатации деревянных элементов основания дома и пола
на потолочном перекрытии дома должна быть выполнена пароизоляция со стороны жилой части дома и гидроизоляция с наружной стороны потолочного перекрытия – не сделав один из изоляционных видов потолка, вы получите потолочное перекрытие с высокой теплопроводностью. Как известно – теплый воздух всегда поднимается вверх и если не сделать хорошую пароизоляцию (или вообще ее не сделать), то этот теплый поток воздуха примерно на 35%(!) будет уходить в чердачное помещение, что потребует дополнительных затрат на отопление жилой части дома.
- Фундамент
Устройство фундамента – это важный этап строительства, основание дома должно быть прочным и надежным. Если нарушить технологию возведения фундамента, то дом может сильно «вести» во время сезонных подвижек грунта, кровля дома будет подвергаться перекосам и кровельный материал, такой как асбоцементный шифер, будет растрескиваться и протекать, этим нарушаются не только эксплуатационные характеристики дома, но и его эстетичный вид.
Эти и многие другие моменты необходимо брать в расчет строительства дома и как говорится – разбирать внимательно чужие ошибки и не повторять их. Так что, прежде чем приступать к строительству каркасного дома – нужно забыть, что это просто сделать, и внимательно изучить литературу по каркасному строительству, проконсультироваться со специалистами в области строительства именно каркасных домов (их устройство принципиально отличается от устройства бревенчатого или брусчатого дома). Если вы полностью не уверены, что сможете построить дом сами качественно и надежно, то лучше нанять бригаду строителей, а полученные знания от прочитанного материала вам пригодятся – вы сможете осознанно контролировать насколько качественно и профессионально строительная бригада выполняет свою работу.
Выпиливание и сверление отверстий под коммуникации дома
На несущих стенах должно оставаться нетронутой 2/3 ширины стойки. На не несущих не менее 40 мм. Если необходимо сделать больший пропил или отверстие, то стойки необходимо укрепить специальными металлическими накладками или дополнительными стойками.
Верхняя обвязка должна иметь неповрежденную ширину не менее 50 мм, в противном случае ее необходимо так же укреплять.
Отверстия в стойках и обвязке каркаса должны быть расположены так, чтобы винты крепления внутренней обшивки не повредили трубы и электрические провода. В этом случае, особенно для боковых вырезов, можно использовать металлические накладки, которые к тому же усилят стойку в месте выреза.
Дополнение ко всей статье:
Довольно часто при строительстве домов из кирпича и бетона применяются внутренние каркасные перегородки. В этом случае, для крепления перегородок к кирпичным или бетонным стенам, лучше всего применять анкерные болты. Минимальный диаметр болтов 5 мм, располагать их необходимо не реже чем через 900мм. по высоте.
При сборке каркаса стен, не удобно пользоваться разными гвоздями.Мы в своей работе пользовались максимум двумя типами гвоздей. Лучше всего использовать:
Шаг № 7 Стропильная система каркасного дома
Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.
Сечение стропил выбирается с учетом следующих параметров:
- Длины стропильных ног и шага их установки
- Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
- Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
- Вида материала, которым будет покрываться кровля, а также его веса и размера
Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.
Для начала надо изготовить шаблон стропильных ног. Делается это так:
Крепление стропильных ног к коньку
- Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
- Шаблон поднимают наверх и устанавливают края досок на мауерлаты
- Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
- Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауэрлатом
- Все расчеты должны быть сняты с максимальной точностью
Стропильная система (Лари Хон)
После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.
Крепление стропил к мауэрлату
Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.
Чертеж стропильной фермы
Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.
Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.
После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.
После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.
Готовый силовой каркас дома с крышей
На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.
Виды крыш и кровельных покрытий для каркасного дома
Виды крыш
Выбор вида крыш для каркасного дома выполняется по тем же критериям, что и выбор вида крыши для кирпичных или бревенчатых домов. Это крыши с чердачным помещением – жилым или не жилым. В основном для каркасных домов выбирают следующие виды крыш:
двускатная;
мансардная;
вальмовая;
многощипцовая.
В большинстве случаев, индивидуальный застройщик останавливается на двускатной или мансардной крыше, так как устройство таких крыш не составляет особых трудностей и подходит под покрытие любыми кровельными материалами.
Для южных регионов, где преобладают ветра, рекомендуется вальмовая крыша, так как конфигурация крыши обеспечивает наилучшее сопротивление ветровым нагрузкам.
Выбор кровельного материала
Выбор кровельного материала зависит от следующих факторов:
уклон крыши;
конструктивные и архитектурные особенности дома;
материального положения застройщика;
эксплуатационный срок кровельного материала.
Наибольшим спросом для покрытия крыши дома у индивидуальных застройщиков пользуются такие кровельные материалы как:
волнистый асбоцементный шифер (уклон крыши – 25-45°; срок эксплуатации – 30 лет, окрашенный до 40 лет);
металлочерепица (уклон крыши – 20-40°; срок эксплуатации не менее 30-35 лет);
кровельная сталь (уклон крыши – 18-30°; срок эксплуатации – 25-30 лет);
волнистый битумный шифер (Ондулин) (угол уклона крыши – около 35-40°; срок эксплуатации не менее 50 лет)*;
* Данный вид кровельных материалов в основном предназначен для укрытия кровли в не отапливаемых помещениях, при применении его в качестве кровельного материала для укрытия крыш бань, домов существует вероятность того, что битумный волнистый лист может потрескаться, деформироваться, а так же потерять свой цвет.
