Инфракрасный пленочный теплый пол под ламинат: укладка по шагам

Правила укладки ИК тёплого пола

Нужно придерживаться нескольких несложных правил укладки ИК тёплого пола:

1. Первая линия пленки должна быть расположена на расстоянии не менее 100 мм к стене и не далее 400 мм.
2. Шаг линии отреза пленки — 250 мм, в других местах резать пленку нельзя.
3. Дистанция между соседними полосами пленки должна быть от 10 мм и выше.
4. Допустимая длина полосы пола — 8 м.

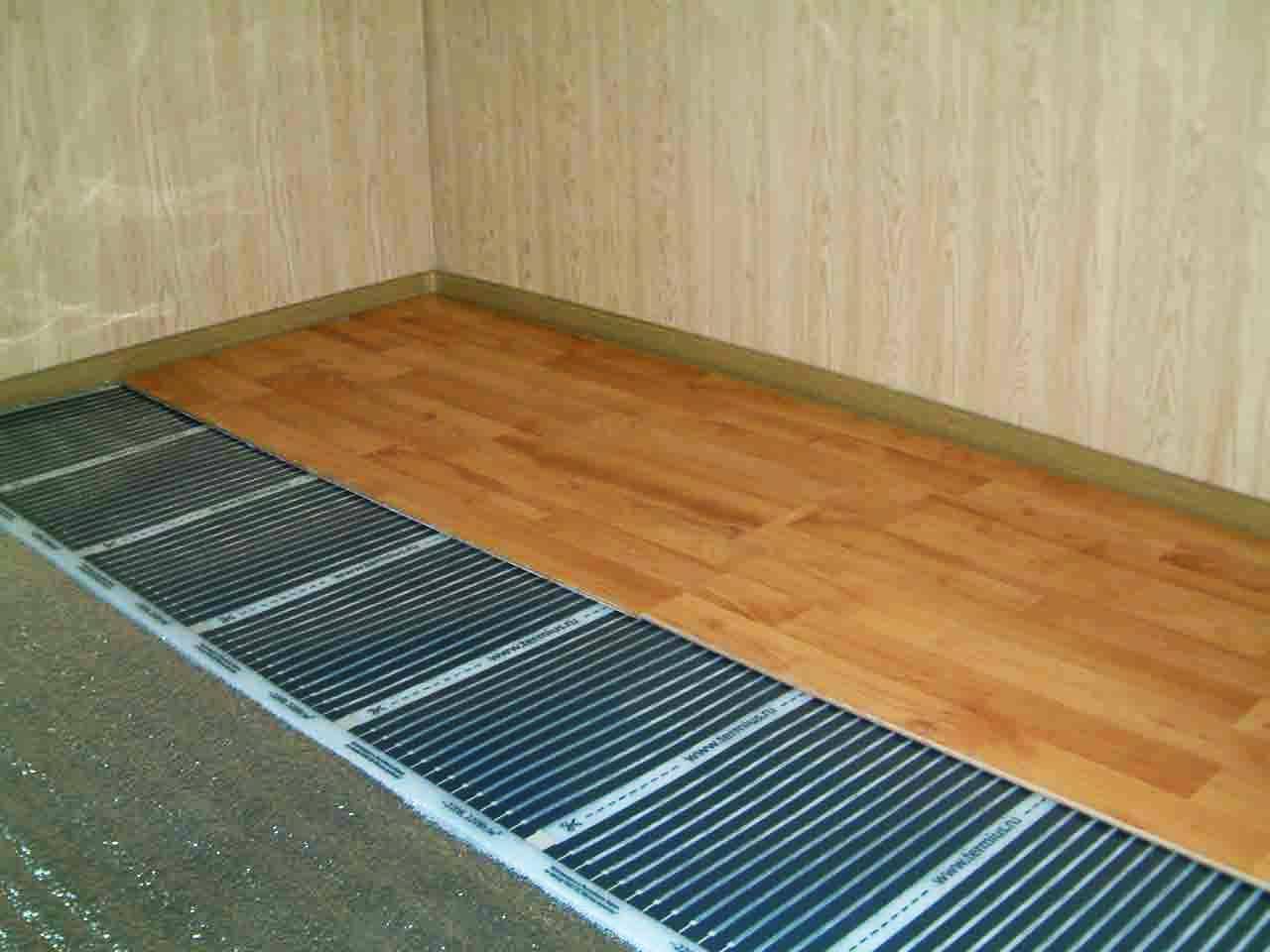

Под ламинат

Осуществляя укладку пленочного теплого пола под ламинат, соблюдайте правила:

1. Чтобы инфракрасная пленка не перегрелась, ее нужно распределять на тех участках, где отсутствует мебель.
2. Чтобы помещение прогревалось с максимальной эффективностью, пленочный пол должен покрывать площадь не менее 70 %.

Схема монтажа ИК теплого пола под различные типы финишные покрытия пол

Далее нужно начертить план расположения нагревательных элементов. На бумаге отразите места расположения мебели и нагревательной пленки.

Укладка производится на поверхность, которая перед этим выравнивается.

Бетонная стяжка не должна иметь перепадов. Чтобы тепло от термопленки не уходило, через плиты перекрытия в соседние квартиры, на пол нужно уложить термоизоляционную подложку (полипропилен), толщина которого 3-4 мм и с одной стороны он покрыт фольгой.

Полосы термоизоляции крепятся термоизоляционным скотчем, также их нужно аккуратно подрезать по периметру помещения.

Разрезать нагревательную пленку можно только в обозначенных на ней местах. Они выделены пунктиром и символом «ножницы».

Если вы разрежете пленку по диагонали, то вы попросту ее испортите.

Расстояние пленки от стены должно быть от 10 см.

Полосы нагревательной пленки укладываются на подложку одна возле другой с зазором не менее 5 мм, но не более 1 см.

Сгибать нагревательный элемент под углом 90 градусов и более нельзя, так как он перестанет функционировать.

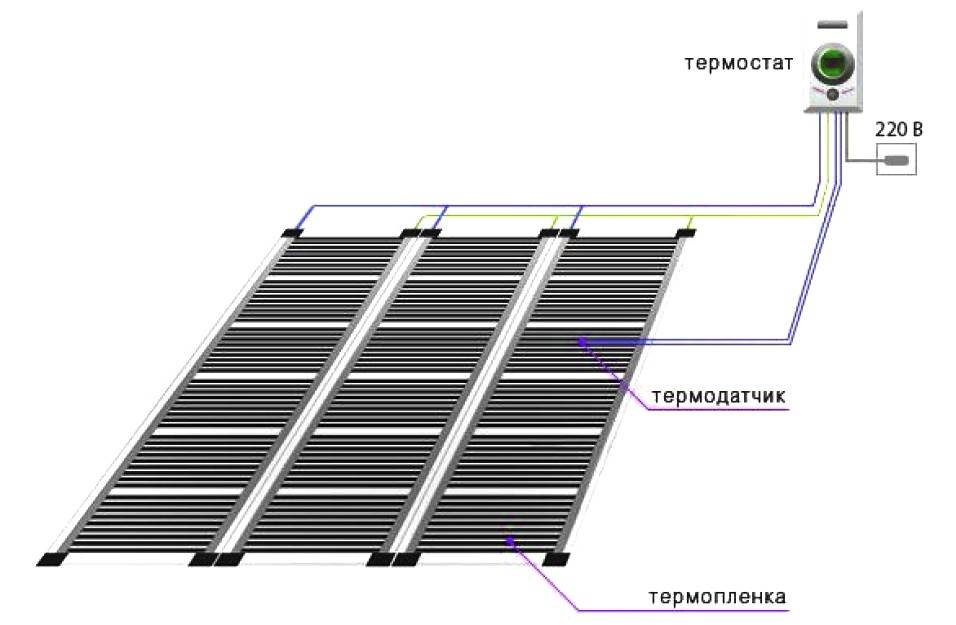

Схема подключения ИК тёплого пола

В местах, где термопленка разрезается и разрезаются токопроводящие шины, надо выполнить битумную изоляцию, которая входит в комплект теплого пола. Контакт надо установить по центру торца токопроводящей шины и хорошо прижать плоскогубцами. Используя острый нож, необходимо произвести зачистку токоведущих проводов на 5-8 мм и зажать их плоскогубцами в клемме контакта, затем весь контакт изолируется битумной изоляцией. Подключается инфракрасный теплый пол параллельно медными многожильными проводами с сечением не менее 1,5 мм². Также рекомендуется установить термодатчик для того, чтобы автоматика теплого пола срабатывала правильно.

На расстоянии 20-25 см от стены, на которой будете устанавливать терморегулятор, используя перфоратор, выполните штробление. В образовавшееся отверстие под нагревательную пленку поместите датчик температуры.

Чтобы датчик показывал верную температуру, его обязательно нужно укладывать на теплоизоляционную подложку.

После всех вышеизложенных манипуляций терморегулятор подключается.

По завершению монтажа проверьте функционирование ИК теплого пола. Все термопленки при включении должны нагреваться. Только удостоверившись, можно укладывать ламинат на нагревательные элементы.

Под линолеум

Укладка под линолеум схожа, но есть и свои особенности:

1. На первом этапе подготовьте основание, т.к. смонтировать пол можно исключительно на ровной и стойкой поверхности.
2. Маты можно разрезать по 25 см. Кромка изолируется специальной лентой. Промежуток до труб системы отопления должен быть от 30 см.
3. Укладывать пленку нужно медными шинами вверх, накладывать стыки один на другой строго запрещено. Остальные этапы осуществляются в соответствие с инструкцией. Обязательным условием качественного обогрева является подключение терморегулятора.
4. Затем стелется линолеум. В помещениях, небольших по размеру, покрытие укладывается и оставляется на пару дней, после чего края прижимаются плинтусами.

Осуществлять укладку линолеума можно разными способами

Выполняя работы, учитывайте тот факт, нужно ли будет разбирать и переносить систему в будущем, а также обращайте внимание на технические характеристики теплых полов

Как видим, инфракрасный плёночный тёплый пол является отличным вариантом системы отопления, а его монтаж не так и сложен. Поэтому всё можно сделать своими руками.

Комплектация и структура пола

Комплект плёночного тёплого пола состоит из:

1. Нагревательных элементов, имеющих среднею ширину от 500 до 1000 мм. Длина различна, но рекомендована не более 8 метров. Режется полотно на необходимый размер по специальным полосам.
2. Клемм для соединений схемы.
3. Термодатчика — он отвечает за уровень нагрева.
4. Терморегулятора (блока управления) — бывает электронным и электромеханическим. Имеет разный дизайн и систему индикации, а вот подключение к питанию, к элементам нагрева и термодатчику схоже.
5. Часто в наборе присутствует кабель необходимого размера.
6. Обязательно есть материал для изоляции, в виде битумной ленты.

При выборе тёплого пола под ламинат, необходимо учитывать уровень мощности. Стандартной является – 150 или 220 Вт/м², не часто, но бывает 440 Вт/м². Для ламината мощность свыше 150 Вт не требуется, этого хватит для нагрева пола до 40 ºС, тем более, что температура выше для ламината противопоказана.

Понадобиться подложка под половое покрытие, имеющая толщину не меньше 3 мм. В идеале должно иметь одну фольгированную сторону, отражающую инфракрасное излучение от основания, тем самым, всё тепло идёт вверх

Важно, чтобы она не проводила ток. Потребуется скотч, одно и двухсторонний

Инфракрасный плёночный пол — узкое полотно, оснащённое нагревательными элементами, на него стелется напольное покрытие (ламинат). У данных моделей нагревательными источниками служат карбоновые полосы, они бывают сплошными или с напылением, которые со всех сторон прикрыты материалом из лавсана или полиуретана. По толщине конструкция от 0,2 до 2 мм.

В уложенном виде структура инфракрасного тёплого пола состоит из следующих слоёв, и выглядит так:

Ламинат — половое покрытие.
Подложка — подойдёт виниловая или полиэтиленовая

Она пропускает тепло, а воду задерживает, что немаловажно.

Инфракрасный тёплый пол под ламинат – что важно знать

Принцип прост — электрический ток, проходя по проводникам, нагревает их, а они передают тепловую энергию в окружающее пространство инфракрасным излучением.

Резкие перепады температуры могут разрушать материал плиток, приводя к появлению трещин и скрипу полов. А ее неравномерное распределение увеличивает вероятность деформации. Имея высокую теплоемкость и среднюю теплопроводность, он не должен подвергаться сильному нагреву. Формальдегиды и фенолы, входящие в его состав, в обычных условиях эксплуатации практически не выделяются. Но при нагреве они создают летучие соединения, отравляя воздух.

Учитывая это, брать следует ламинат замкового типа крепления с классом эмиссии не выше Е1 (подтверждается сертификатом), не ниже 33 класса износостойкости и не толще 8,5 мм. Возможность использования с теплыми полами вносится производителем в маркировку символом «змейка». Рядом указывается максимально допустимое значения температуры.

Монтаж пленочного инфракрасного теплого пола под плитку

Внимание! Устанавливать теплый пленочный пол под плитку можно только сухим способом:

при соприкосновении с цементной стяжкой или плиточным клеем пленка может повредиться!

Пленку необходимо изолировать от стяжки и клея!

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.

Обратите внимание! Инфракрасный пленочный пол не всегда является лучшим вариантом. Ведь вы укладываете его под стяжку и плитку, а это значит, что если он потребует ремонта, то нужно будет вскрывать весь пол рискуя целостностью плитки. И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну

Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку

И существует большая вероятность, что плитка будет повреждение и придется заново переделывать всю ванну. Поэтому предлагаем ознакомится с другими, более надежными вариантами электрического теплого пола под плитку.

Необходимые материалы:

• — Материалы, необходимые для монтажа теплого пола Hot-Film.
• — Плитка и материалы для укладки плитки.
• — Стекломагниевые листы, цементно-стружечные плиты.

Соблюдайте все рекомендации, изложенные в нашей инструкции по монтажу инфракрасного теплого пола. Укладка пленки под плитку имеет ряд дополнений.

Порядок работ

• 1. Укладываем теплоотражающий материал.
• 2. Поверх теплоотражающего материала укладывается сама инфракрасная пленка. Медная шина должна быть обращена вниз. Пленку для удобства можно закрепить двусторонней клеящей лентой, только сделать это нужно за областью непосредственно греющей зоны.
• 3. Следите за тщательной изоляцией линий отреза! Концы медной шины и основные контактные соединения изолируйте с помощью изоляционной ленты и электроизоляционной мастики.
• 4. Терморегулятор и датчик температур необходимо поместить в гофрированную трубку и установить поверх пленки.
• 5. Подключите проводку и произведите тестовое включение инфракрасного пола . Тестовое включение необходимо провести в соответствии с инструкцией по монтажу инфракрасного пола.
• 6. Закрепляем саморезами пленку и теплоотражающий слой. Делать это надо строго по линии отреза пленки.
• 7. Размещаем поверх стекломагниевые листы или цементно-стружечные плиты.
• 8. При укладке теплого пола под плитку провод датчика терморегулятора размещайте непосредственно под плиткой.
• 9. Приступаем к укладке плитки. Перед укладкой проведите еще одно тестовое подключение системы.

Подключать систему можно после полного высыхания, т.е. не менее 20 дней!

. НЕЛЬЗЯ

• — Устанавливать пленку рядом с нагревательными приборами
• — Производить монтаж теплого пола при повышенной влажности и температуре ниже 0 С
• — Устанавливать и подключать пленку без заземления
• Использовать в качестве теплоотражающего материала алюминиевую фольгу
• — Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки
• — Изгибать пленку на 90
• — Использовать один отрезок пленки с потреблением более 10А

Укладка пленочного пола любых производителей не может производиться в стяжку или плиточный клей, т.к. происходит реакция щелочной среды стяжки или клея с материалом пленки, в результате чего пленочный пол деструктурируется и выходит из строя. Сверху пленки необходимо положить стекломагниевый лист или лист ЦСП, чтобы избежать ее контакта со стяжкой, и уже затем выполнить работы связанные с нанесением слоя цемента или клея.Самостоятельно делать отверстия, вбивать дюбеля, гвозди. Избегайте других механических повреждений на поверхности пленки

Преимущества и недостатки ламината

• Дешевизна. Стоимость ламината в среднем ниже стоимости паркета или плитки.
• Простата в укладке. Укладка ламината на балконе — несложное дело, так что специальные навыки не требуются.
• Разнообразие узоров и расцветок.
• Возможность приобрести ламинат, устойчивый к повышенным нагрузкам.

К главным недостаткам данного материала относят:

• Отсутствие герметичности в области швов. За счет этого в швы проникает пыль, грязь, вода.
• Чувствительность к некоторым химикатам.
• Восприимчивость к излишку влаги, царапинам, сильным ударам.

Также с этой поверхности довольно проблематично убрать жирные пятна, следы фломастера и клей — для этого нужны специальные средства.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Пробный запуск пленочной системы обогрева

Перед тем как укладывать ламинат, нужно обязательно проверить работоспособность смонтированной системы обогрева. Все элементы должны нормально функционировать, детали не искрят и не перегреваются. Все это возможно при условии использования качественной пленки.

После проверки вся поверхность инфракрасного теплого пола накрывается полиэтиленовой пленкой. Она обеспечивает защиту нагревательных элементов от возможного проникновения влаги. Установка защитного покрытия осуществляется внахлест, перекрывая всю поверхность пленочного пола, увеличивая срок его эксплуатации.

Преимущества инфракрасного пола под ламинат

Как и любая система, инфракрасные полы под ламинат имеют ряд преимуществ и недостатков. Основные преимущества:

• Обеспечивается равномерный прогрев пространства;
• Минимальная стоимость материала и простота монтажа;
• Легко переносит отрицательные температуры;
• Нет ограничений на установку в тех или иных помещениях;
• Нет рисков затопления соседей, как при водяной системе обогрева;
• Простота монтажа;
• Не требует ремонта.

Система инфракрасного тёплого пола максимально проста в уходе. Она подключается к энергетической системе дома и управляется специальным пультом. При этом такой пол полностью безопасен для человека, поскольку инфракрасный спектр излучения идентичен солнечному теплу, безопасному для человека.

Система пленочного тёплого пола может устанавливаться как в качестве основного, так и дополнительного отопления. В зависимости от этого можно варьировать силу нагрева и площадь покрытия плёнкой. Тёплый пол позволит легко ходить босиком по ламинату в любое время года.

Установить такую систему можно всего за один день, и в большинстве случаев монтаж можно провести своими силами. Подключение осуществляется к общей энергетической сети и не требует специальных переходников.

Особенности монтажа

Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.

Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:

1. Приобрести термоплёнку в рулоне.
2. Теплоотражающий материал и защитную полиэтиленовую плёнку.
3. Скотч и ножницы.
4. Битумная изоляция (комплект) и контактные зажимы.
5. Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.

Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.

Подготовительные работы

Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится

Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки

Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.

Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.

Подключение и изоляция

После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.

Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.

Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.

Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.

После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.

Контактные зажимы

Используется данный элемент следующим образом:

• центр нагревательной полосы прокалывается острием шила или дыроколом, в которое вставляется клемма зажима;
• зажим устанавливается таким образом, чтобы удлиненная его часть находилось с той стороны, где располагается медная часть.

До начала пайки необходимо удалить с контактов защитный пластиковый слой, чтобы свободной стала металлическая поверхность нагревательного элемента. Используется при этом паяльник, которым пластик разогревается до температуры около 50 градусов по Цельсию, чтобы затем быть счищенным обычным ножом.

В месте контакта припаивается приобретенный заранее электрический медный провод, поперечное сечение которого составляет 2,5 кв. мм. Место спайки оклеивают при помощи технического скотча для работ с электропроводкой. Размеры используемого скотча не должны быть меньше квадрата 5х5 сантиметров.

Соединение отдельных кусков инфракрасной пленки осуществляется параллельно, а подключаются все выходные кабеля к единой шине

При этом важно не перепутать «нуль» и «фазу», а потому лучше использовать цветные провода или сделать соответствующие пометки

Укладывается проводка таким образом, чтобы чрезмерное ее натяжение не привело к деформациям инфракрасной пленки и всей системы в целом. Целесообразнее делать запас в виде петель, чтобы получить надежный кабельный теплый пол под ламинат не деформирующийся при возможных смещениях. В местах, где проводка располагается у порожков и плинтусов следует поместить ее в гофрированную трубку. Плавность перехода от пленочного теплого пола к гофрированной трубке создается при помощи скотча.

Заземление подключается по аналогии с предыдущими кабелями, а в землю кабель отправляется также по гофрированной трубке.

Термический датчик необходимо разместить по центру теплого пола, поскольку именно в этой точке температура нагрева будет самой высокой. Только так можно защитить термическую пленку от перегрева. Располагается датчик с внутренней стороны слоя. Чтобы избежать перепада высот на данном уровне, необходимо урезать теплоизоляционный материал и вложить в него датчик. При этом следует осуществить крепление при помощи строительного скотча.

Укладка ламината

Прежде чем укладывать ламинат, требуется защитить устройство от попадания воды. Для этого оно закрывается полиэтиленом, который стелится внахлёст, с заходом на стены. Швы проклеиваются скотчем.

У плит первого ряда срезаются шипы с одной стороны. Этой стороной ламели кладутся к стене, с отступом 10 мм — технологический зазор, в который размещается прокладка. Зазор необходим для свободного сужения или расширения материала при изменении температуры.

Доски второго и последующих рядов прикладываются к соседним панелям под углом 45 градусов, и защёлкиваются при  помощи замков. Последнею дощечку следует монтировать с помощью струбницы,

Когда весь отделочный материал уложен, по периметру комнаты монтируются плинтуса, они прикроют технологические зазоры.

Монтаж пленочного теплого пола своими руками

Пленочный теплый пол, благодаря своей конструкции легко монтируется под любые напольные покрытия, начиная от линолеума, заканчивая керамической плиткой. В отличие от нагревательных матов или греющего кабеля, пленка не требует заливки стяжки. Это позволяет с легкостью демонтировать теплый пол, и перестелить его в другом месте, например при переезде или перепланировке. Весь процесс укладки инфракрасного пола можно разбить на несколько этапов.

Укладка подложки

Варианты подложек:

• плиты ДВП в сочетании с фольгированным покрытием;
• вспененный полиэтилен;
• лавсан;
• пенополистирол.

Самыми оптимальными будут являться подложки, сочетающие в себе изоляционные и отражающие свойства, например лавсан. Кроме сохранения тепла такой материал позволяет направить нагрев в нужную сторону. То есть тепловая энергия не будет греть соседей снизу, а останется в конкретном помещении.

Укладывать подложку рекомендуется на подготовленную, ровную и очищенную поверхность. Рекомендуется, чтобы стяжка была залита по уровню, и не имела мелких неровностей, во избежание изгибов пленки. Отельные листы материала следует класть кверху отражающей стороной, внахлест, соединяя стыки строительным скотчем. Если подложку решено сделать из ДВП плит, то перед укладкой необходимо уложить отражающую фольгу.

Монтаж терморегулятора

Терморегулятор устанавливается на стене, для чего в ней подготавливается углубление для подрозетника и штроба для проводов. Терморегуляторы имеют стандартные монтажные размеры, поэтому без труда крепятся к привычным электрическим подрозетникам. К терморегулятору должны подходить питающие провода от квартирного электрического щитка, провод теплового датчика и концы пленочного теплого пола.

Укладка ИК пленки

Перед укладкой необходимо составить примерную схему, учтя при этом что под местами, где планируется установка мебели, теплый пол не монтируется во избежание перегрева. Так как производители ИК теплых полов, к примеру Caleo, поставляют материал в основном в рулонах, его понадобится разрезать на отдельные части. Места, где пленка может быть разрезана, отмечены соответствующими символами. Выбирать линию отреза самостоятельно — запрещено.

По технологии полосы должны не доходить до стен около 10 см с каждой стороны. Пленка укладывается на пол медной шиной вниз, причем контактные зажимы должны располагаться у той стены, где будет размещен терморегулятор. Отдельные части пленки подключаются последовательно, причем места соединения изолируются битумными прокладками, ровно так же как и места разреза, с противоположной стороны полос. Для того чтобы места изолирования не выпирали, можно локально вырезать углубления в подложке.

https://www.youtube.com/watch?v=Enlhkv0WhQY

Как подключить термодатчик

Датчик температуры это необходимый элемент любой системы теплых полов, без которого автоматизация процесса обогрева помещения не представляется возможной. Место установки лучше всего выбрать в соответствии с рекомендациями производителя. Обычно его монтируют недалеко от терморегулятора.

Провод до датчика и сам датчик укладывается в подготовленное углубление под пленкой. Весь провод, вплоть до терморегулятора должен быть уложен в гофрированную трубу, а конец трубы необходимо надежно заизолировать. Это позволит без труда извлечь датчик и заменить его при поломке. Повороты гофры должны быть плавными, чтобы не допускать сильного перегиба провода.

Подключение проводов и тестирование системы

Последний этап монтажа предполагает подключение проводов к клеммам терморегулятора. Необходимо надежно присоединить провода от теплого пола и датчика температуры, а также питающие провода. О том, как подключить их к терморегулятору необходимо узнать из электрической схемы подключения представленной в паспорте на устройство. Клеммы терморегулятора могут быть винтовыми или самозажимными. Номинал автоматического выключателя для теплого пола должен быть рассчитан по потребляемой мощности ИК полов.

Прежде чем приступать к укладке финишного покрытия полов, необходимо убедиться, что система смонтирована правильно и функционирует. Для этого производится тестовое включение, при котором визуально проверяется отсутствие дефектов. Также необходимо протестировать различные режимы работы с помощью установок терморегулятора. Если теплые полы нагреваются и отключаются в соответствии с выставленной программой – работа произведена успешно.

Способы укладки пленочного теплого пола

Как правило, при укладке теплого пола с электропитанием применяют три способа их расположения:

1. Настил непосредственно под покрытие, как в случае с пленочным полом.
2. Расположение в толще стяжки, на которую после ее высыхания укладывают финишное покрытие.
3. Монтаж электрического теплого пола поверх стяжки под плитку.

Если стяжка пола находится в идеальном состоянии, можно производить монтаж теплого пола под ламинат или линолеум непосредственно на нее, что позволит существенно сэкономить время на дополнительные работы. При укладке кабельного электрического пола на кухне, в ванной или на лоджии, нагревательные элементы прячут в толще стяжки, уложив предварительно термоизолирующую прослойку.

Плюсы и минусы инфракрасного теплого пола

Прежде чем принимать решение о монтаже теплого пола на основе ИК-пленки, необходимо разобраться в его положительных и отрицательных качествах. К достоинствам материала относят:

• Пленка располагается только в тех местах, которые подлежат обогреву. Тратить энергию на обогрев пространства, занятого мебелью, не придется;
• Простота монтажа материала позволяет выполнить все работы самостоятельно, что положительно сказывается на общих затратах;
• ИК-пленка прекрасно выдерживает перепады температуры и может работать даже при минусовых значениях. Эта особенность позволяет использовать ее в загородных домах, не предназначенных для постоянного проживания;
• Инфракрасные теплые полы допустимо монтировать не только в квартирах, но и в административных зданиях;
• Тепловые волны, исходящие из смонтированной системы, соответствуют по своим характеристикам солнечным лучам;
• Выход из строя одного или нескольких элементов не влияет на работу всей системы;
• Проникновение тепловых волн снизу позволяет равномерно распределить тепло, создавая комфортные условия в помещении;
• ИК-системы имеют длительный срок службы.

А к недостаткам:

• Высокие расходы на электроэнергию;
• При неправильном подборе напольного покрытия, эффект от использования материала может быть существенно снижен.

Укладка и проверка работы проводки

Подключение проводов

Укладку проводки пленочного теплого пола необходимо выполнять от центра к плинтусам на стенах, чтобы избежать чрезмерного давления напольного покрытия. Провода прокладываются под пленкой, в которой предварительно прорезают отверстия для них. После фиксации места надреза скрепляют скотчем. Раскладка проводки должна быть сделана так, чтобы не выступать за пределы теплоизолирующей подложки.

Подсоединение термостата

После укладки термопленки к ней необходимо прикрепить термодатчик. Располагают его, как правило, в области второй секции. Под его проводку и сам датчик в пленке делают надрезы. Кроме того, стоит проследить, чтобы в месте прохождения кабеля под термодатчик пленка делала плавный поворот. Это позволит предотвратить излом кабеля.

Как только датчик будет установлен, можно приступать к монтажу термостата. Предпочтительнее, когда он подключен стационарно, однако, допускается и подсоединение через розетку.

Подключать термостат к пленочному инфракрасному теплому полу следует так же, как и прочие виды теплого пола. По два провода, подходящие к термодатчику и теплому полу, подключаются попарно с двух сторон термостата. Два оставшихся свободными разъема служат для подключения кабелей питания. Заземление соединяется с помощью клеммы.

Проверка системы

Прежде чем проводить укладку ламината, следует убедиться, что теплый пол функционирует правильно. Если не наблюдается перегревания отдельных элементов или искрения, значит термопленка качественная.

Как только установлено, что никаких неисправностей нет, следует покрыть нагревательные элементы слоем защитного полиэтилена, толщиной не уже 80 мкм, призванным предотвратить попадание влаги на термопленку. Кроме того, такая прослойка позволит увеличить срок службы теплого пола. Настилают полиэтиленовую пленку внахлест по всей поверхности теплого пола.
