Как правильно подключить инфракрасный обогреватель

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории

Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

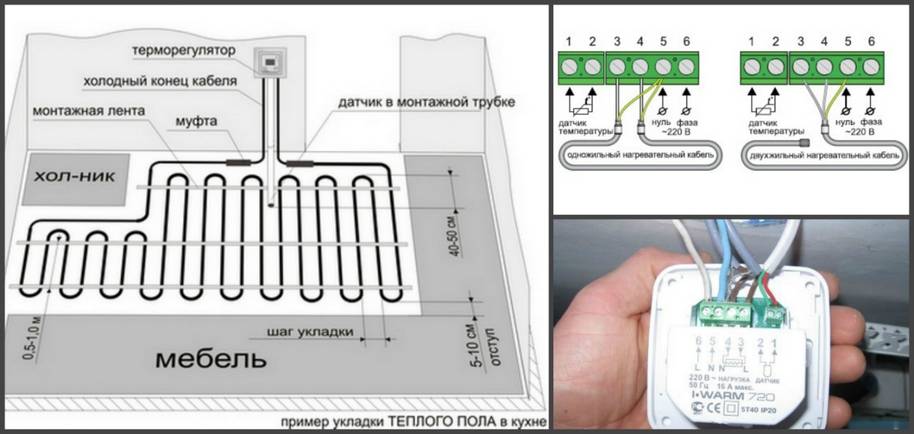

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

1. Чтобы облегчить работу, рекомендуется установить распаечную коробку
   , а каждый провод пометить, если это не сделал производитель.
2. В коробе провода соединяются в соответствии фаза к фазе
   , ноль к нолю с помощью спайки
   так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод.
   Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах
   , а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Если вы решили обустроить теплый пол, вам понадобится такое устройство, как терморегулятор. Он необходим для контроля температуры и своевременного включения-выключения системы. Подключение теплого пола к терморегулятору обязательно в случае укладки электрической и инфракрасной конструкции. Если пол водяной, то представленный элемент можно не использовать. Однако лучше это сделать, так как терморегулятор поможет вам установить комфортный температурный режим.

Если вы хотите правильно подключить электрический пол к сети, необходимо не только правильно установить, но еще необходимо и правильно . Существует несколько типов устройств:

• Простые. Они позволяют выставить только один параметр – температуру. Причем делается это механическим способом.
• Сложные. Работают они благодаря программируемому управлению. На электронном табло отражаются все необходимые параметры.

Что касается способа установки, то в этом случае можно выделить такие терморегуляторы:

1. Настенные, заглубленные внутрь стены.
2. Накладные.

Конструкция и предназначение датчика

Если вы решили обустроить электрические полы, вам просто необходимо подключить к ним датчик, который будет измерять температуру нагрева пола. Он состоит из 2-х проводов, которые фиксируются между собой термопарой. Этот элемент способен менять сопротивление в зависимости от того, до какой температуры нагрелась пленка.

электрической сети

Во втором случае датчик может находиться прямо в корпусе терморегулятора. Однако учтите, прежде чем выбрать представленный элемент, обязательно учитывайте наличие в помещении дополнительных средств обогрева. Если в комнате присутствуют батареи, то лучше отдать предпочтение тому датчику, который измеряет температуру теплого пола. В этом случае его показатели будут максимально точными.

Терморегулятор

Какую бы систему ни выбрали владельцы квартиры или дома, ее обязательно подключают в сеть через терморегулятор. Это устройство контролирует степень нагрева. В продаже существуют различные терморегуляторы.

В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В самом простом исполнении прибор обладает встроенным или выносным датчиком, который замеряет температуру. В некоторых моделях одновременно присутствуют оба типа замера. Есть также двузонные разновидности, в которых есть сразу 2 выносных датчика.

Управление терморегулятором может осуществляться механически или при помощи установки программы на неделю. С обратной стороны прибор может иметь от 4 до 9 клемм. Но чаще всего их всего 6 штук.

Две клеммы предназначены для подключения выносного датчика. Если он встроен в корпус, то гнезд для подключения будет 4. Две следующие клеммы предназначены для подсоединения проводов от сети (фаза и ноль).

Далее производится подключение теплого пола к электричеству. Схема, особенности которой определяются типом терморегулятора и самой системы, предполагает подсоединение 2 проводов от нагревательного элемента к последним 2 клеммам.

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Казалось бы, что может быть доступнее для выполнения, чем подключение системы «теплый пол». Конечно есть опасность отключения электричества в сети. Но эту проблему может решить качественный дизель-генератор. А чтобы сэкономить денежки, можно закупить дизельное топливо летнее оптом . При установке, монтаже и подключении систем существуют определенные правила по технике безопасности, не зная которых можно просто испортить систему «теплый пол». Поэтому необходимо подружиться с правилами, предъявляемыми при монтаже систем.

Как правильно подключить своими руками?

Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:

1. В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
2. В отверстие установочного стакана необходимо вывести термодатчик.
3. Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
4. Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
5. Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
6. Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.

После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.

Подбор мощности теплого пола

Расчет теплого пола

Самым главным показателем, на который нужно ориентироваться при выборе теплых полов, является их мощность. Этот критерий зависит от следующих пунктов:

• площади пола, который требуется прогревать;
• вида нужного обогрева (дополнительный или основной);
• типа помещения, где будет проводиться отопление (балкон, жилая комната, офис, склад).

Расчет мощности теплого пола

При проведении расчетов теплого пола нужно брать лишь полезную площадь, где чаще всего находится человек. Так, если это кухня, то под мебелью и холодильником можно не рассчитывать площадь. При проведении расчетов обязательно нужно заранее определиться с местом расположения всех нагревательных элементов, так как в дальнейшем изменить их позиции будет невозможно.

Если вы решили применять теплый пол как осзновной обогрев, то отведенная под него площадь должна составлять минимум 70% всего помещения.

Об устройстве терморегуляторов

Терморегуляторы делятся на механические и электронные. Вторые дороже, снабжены жидкокристаллическим дисплеем, выполняют ряд дополнительных функций.

Механические

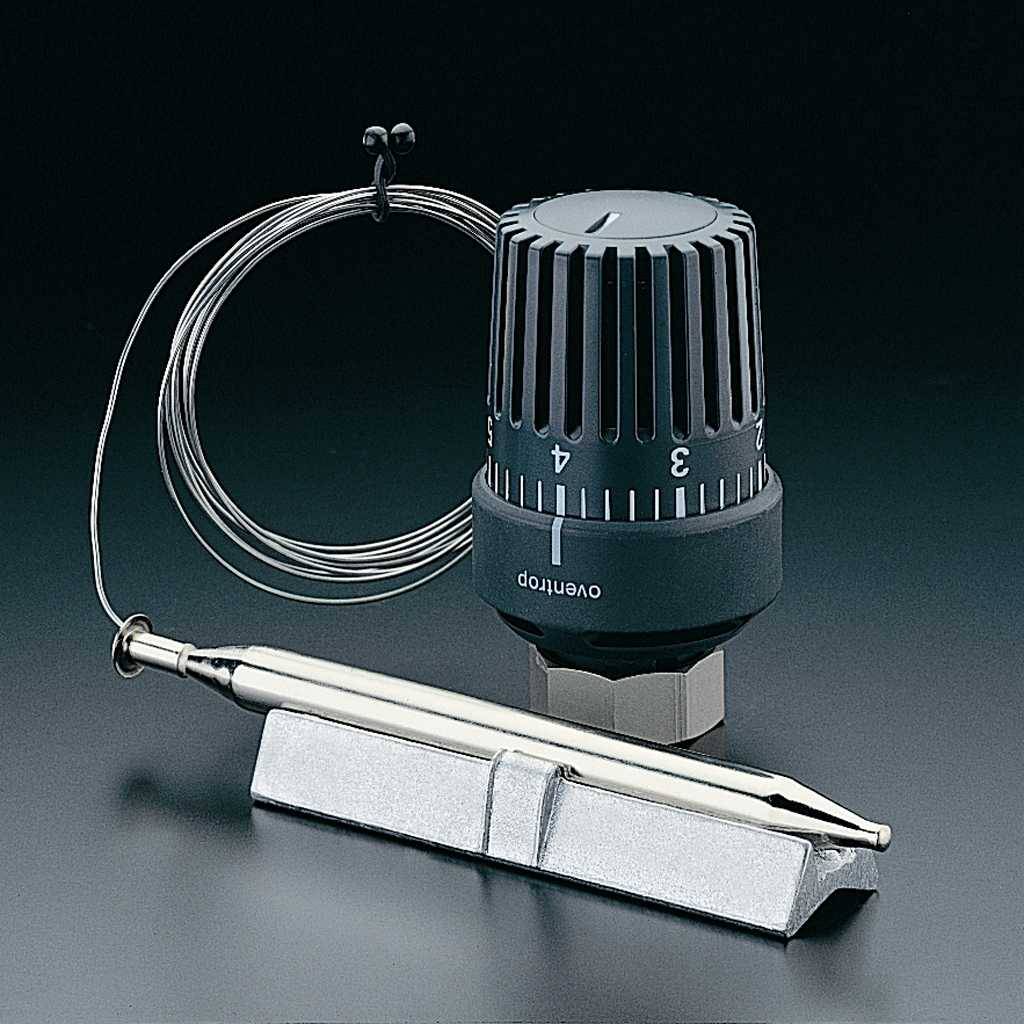

Механический терморегулятор выглядит как небольшая коробочка из пластмассы с круговой ручкой для установки температуры. Удобные риски, надписанные цифрами, позволят запросто выбрать режим. Цифра 20 заменяется выпуклым кружком большого размера. Не потребуется острое зрение, чтобы найти значок. Ухищрение помогает плохо видящим людям, поможет и среднестатистическому человеку в темноте.

Внутри прибора расположен чувствительный элемент, определяющий точность устройства в целом. Типичная погрешность составляет половину градуса. Вовсе не плохо. Пределы изменения установок укладываются в диапазон 5 – 30 градусов. Терморегуляторы для инфракрасных обогревателей по сути напоминают реле, срабатывающее при прохождении температуры в комнате через граничное значение. Имеются входные и выходные контакты, задачей прибора видят замыкание и размыкание цепи между ними.

Принцип действия механический, не требуется питания извне. Граница срабатывания чувствительного элемента регулируется ручкой.

Важно обратить внимание на максимальную рабочую мощность прибора. Термостат для инфракрасного обогревателя способен регулировать снабжение электричеством ряда линий. Регулятор допустимо установить единственный на комнату либо дом

Регулятор допустимо установить единственный на комнату либо дом

Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей

Регулятор допустимо установить единственный на комнату либо дом. Пример: мощность термостата 2 кВт, мощность четырех обогревателей составляет в сумме 3,2 кВт (1 + 1 + 0,6 + 0,6). Очевидно, хватит двух регуляторов, каждый примется контролировать по паре инфракрасных излучателей.

Электронные

Датчиков температуры выпущено на рынок немало.

К примеру, встретим терморегуляторы с инфракрасным чувствительным элементом. Как известно, нагретые тела испускают электромагнитные волны (на основе явления работают приборы по теме статьи), они воспринимаются. Измеряется частота излучения, напрямую зависящая от температуры. Таким образом терморегулятор узнает, когда пора прекратить снабжение током инфракрасных обогревателей.

Электроника отличается жидкокристаллическим дисплеем и наглядностью, позволит задать программу, допустим, на неделю вперед по дням и часам. То, что на механических моделях приготовьтесь делать вручную, здесь выполнено автоматически. Это удобно, нагрев возможно запустить за четверть часа до прихода домой. Что в принципе невозможно для механических терморегуляторов.

Следующим шагом в эволюции видим устройства класса «Умный дом». Термостат общается с центром управления на частоте свыше 800 МГц, способен контролировать несметное число отопительных приборов. Нет надобности напоминать, что команды со смартфона помогут запустить подогрев помещений в необходимый момент. Удобна данная опция, если в спешке не нашлось времени отключить отопление. Где бы ни находился хозяин, устройства послушаются.

Многие приборы универсальны. Подключение терморегулятора к инфракрасному обогревателю возможно позднее заменить системой Теплый пол без хлопот. Смысл в правильной настройке датчиков на измерение. Терморегуляторы не должны подвергаться воздействию прямых солнечных лучей, сквозняков. Не следует располагать на внешней стене помещения приборы.

Умные приборы в большинстве снабжены функциями самоконтроля. При выходе из строя датчика отопительные приборы переводятся в режим 30%-ной активности. Это не дает дому остыть окончательно и гарантирует отсутствие перегрева помещений.

Стоит прибавить, что электронные терморегуляторы точнее механических в разы.

Виды и типы датчиков

Дистанционный электрический датчик регулировки температуры пола

Все датчики и регуляторы можно поделить на два типа:

1. Механический прибор имеет принцип работы, основанный на свойстве изменять объем в зависимости от показаний температуры.
2. Электронный, устанавливаемый выносной датчик в виде терморезистора. Дополняется отдельным блоком управления, содержащим электронную схему, элементы рабочего порядка и индикации.

По видам приборы также разделяются:

• устройство, работающее в эконом-режиме, что позволяет снижать уровень нагрева пола в помещении при отсутствии людей;
• датчики с таймером, в которых есть программа включения/отключения системы нагрева;
• интеллектуальные датчики с заложенным алгоритмом работы и контролем прочих факторов: режима влажности, температурных колебаний за пределами помещения, наличия/отсутствия людей в комнате и другое;
• ограничители – это термоприборы, отключающие нагрев теплоносителя при достижении заранее заданной температуры.

Пример механического датчика с температурным элементом

Термостаты для водяного теплого пола различаются по виду отслеживаемой среды:

• контроль температурного режима пола;
• контроль степени прогрева воздуха.

Как правило, датчики для определения температуры воздуха располагаются в корпусе термостата. Это обеспечивает дополнительное удобство, так как не предвидится лишних проблем с монтажом, с другой стороны, установка термостата должна отвечать ряду условий:

1. отсутствие близлежащих источников тепла/холода;
2. нет угрозы попадания прямых солнечных лучей, продувания сквозняком.

Система водяного пола может быть дополнена выносным термодатчиком. Представляя собой малоформатное устройство, закрепленное на конце длинного кабеля, измерительный прибор монтируется в полу с отступом от стены шага в 0,5 метра. Размещение показано на равноудаленном от ближайших труб с теплоносителем расстоянии. Второй конец конструкции заводится на термодатчик и крепится к клеммам по схеме.

Сфера применения

Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:

• дополнительного отопительного устройства;
• основного источника тепла.

Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;

• жилых комнат;
• санузлов;
• подсобных помещений;
• лоджий;
• санузлов;
• зимних садов;
• общественных зданий;
• спортивных залов.

Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.

Теплые полы без установки терморегулятора плюсы и минусы такой схемы

Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах.

Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения.

Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?

Теплый пол

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.

Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения.

Особенно это актуально зимой, когда комнаты быстро остывают.

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

Терморегулятор

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

• Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
• Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
• Деревянные полы будут рассыхаться и появятся щели на покрытии.
• У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Экономия средств

Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

Ковролин на ИК пленку

Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия.

А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его.

Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

Как правильно установить инфракрасный обогреватель

ИК отопительные устройства подразделяют по видам – приборы газовые и электрические.

• Электрические модели инфракрасных обогревателей компактны и просто сконструированы. Оснащены электроизлучателями и работают от электрической сети, что является затратным для его обладателей.
• Работа газовых обогревателей основана на сжиженном газе. Больше сгодятся для обогрева уличных помещений или хоз.построек. В зависимости от модели, возможна их работа на встраиваемых мини баллончиках с газом.

Помните, что устанавливая инфракрасный газовый обогреватель, использовать нужно те же инструкции, что и при монтаже электрических моделей.

Установка инфракрасных обогревателей может происходить 2 способами:

• на стену
• на потолок

Решение расположить ИК-обогреватель на стену будет более оптимальным размещением, потому что помещение в этом случае будет максимально прогретым, вплоть до пола. Если вы владелец квартиры с очень высокими потолками, а потому вам выполнять потолочный монтаж затруднительно, используйте настенную установку.

Чтобы ваше помещение было теплым даже в самую суровую зиму, необходимо верно рассчитать показатель мощности. Самой оптимальной является – на 10 кв.метров рассчитывайте 1 кВт мощности обогревателя ИК.

В случае, если монтаж ИК-обогревателя производится только для дополнительного обогрева, а не основного, тогда имеет смысл использовать меньшую мощность. Для такого случая на 20 кв.метров будет достаточной мощность в 1 тыс.Вт.

Важно знать, что более безопасным и комфортным в использовании вариантом будет несколько маломощных обогревателей, чем один, но излишне мощный. Монтаж последних крайне не рекомендован для жилых помещений

Идеальный вариант для классической дачи

В удаленных регионах России рынок предлагает относительно небольшой ассортимент отопительных установок. Чаще всего дачи обогревают компактными печками на угле либо дровах, в лучшем случае владельцы такой недвижимости могут установить твердотопливный котел либо электрические радиаторы. Но даже у реализуемых систем на дизельном топливе и природном газе универсальное автоматическое включение предусмотрено далеко не всегда. Единственным актуальным вариантом в этом случае является использование электричества. Но так как применение таких отопительных агрегатов обходится довольно дорого, этот способ лучше задействовать как вспомогательный.

Дистанционный способ контроля позволяет нагреть до указанной отметки одну или сразу несколько комнат к приезду владельца, обеспечив при этом стабильное функционирование канализации и водопровода. После чего можно уже в комфортной обстановке запустить основную систему обогрева, но только уже в ручном режиме.

Эволюция современной техники

Это интересно: Подключение СУиЗ Лоцман для глубинного насоса

Дистанционное автоматическое отопление стандартной дачи как неотъемлемая часть общей схемы

Профессиональный подход к обогреву недвижимости позволяет задействованному оборудованию стабильно функционировать в различных режимах. При правильном подходе можно совместить сразу несколько систем, чтобы добиться хорошего результата. Этот вариант дистанционного внесения поправок не имеет центрального контроллера. Но вместе с этим довольно большой процент незадействованных возможностей агрегатов может быть использован и в других схемах «умного дома». Даже классический модуль GSM способен не только принимать входящие звонки, но и отсылать на смартфон отчеты о ситуации в доме. Благодаря этому можно максимально быстро узнать о затоплении или начинающемся пожаре.
