Принцип работы воздушного отопления

Система отопления, где тепловым носителем являются горячий воздух, отличается практичностью и простотой в эксплуатации. Принцип работы такой системы основан на терморегуляции. Такой способ применяется как для обогрева, так и для кондиционирования. Функцию теплового генератора выполняет различное оборудование — это может быть электрический нагреватель, котел либо печь, работающие на газу, твердом или жидком топливе.

Независимо от того, какое будет установлено оборудование, рабочий алгоритм одинаковый:

• Тепло, полученное путем сгорания топлива, направляется в теплообменник.
• Воздушная масса, прогретая до определенной температуры (45-60 градусов), движется по воздуховодам (круглым или прямоугольным). Преимуществом круглых воздуховодов является низкое аэродинамическое сопротивление. Элементы с прямоугольным сечением благодаря современному дизайну гармонично вписываются в интерьер.
• В помещение теплый воздух поступает через специальные распределители, которые установлены на выходе каждого воздуховода.

Остывший воздух возвращается в теплогенератор для повторного нагрева через решетки, установленные в полу, либо по обратным воздуховодам. В среднем расход воздуха в системе варьирует от 1000 до 3800 куб. метров в час. Рабочее давление — 150 Па.

Естественная циркуляция воздуха

Самым простым вариантом является подача теплоносителя путем первоначального нагрева. Поднимающийся воздух попадает в комнаты по воздуховодам, после чего опускается вниз и возвращается на повторный обогрев. Единственный недостаток естественной циркуляции заключается в наличии большого количества холодных воздушных масс, которые поступают в помещение через окна и двери. В этом случае нарушается циркуляционный процесс и идет сбой в работе всей системы. Для создания оптимального температурного режима и климата параметры основного воздуховодного канала должны быть более 30 метров в длину, а ответвлений – 15 метров.

Вытяжная вентиляция на кухне

Благодаря вытяжной кухонной вентиляции удается проводить воздухообмен в самых проблемных зонах комнаты. К примеру, улучшать качество воздуха на кухне в момент приготовления пищи. От применения таких конструкций зависит не только общее самочувствие проживающих здесь людей, но и состояние стен в жилом помещении. Рекомендованные по СНиП технические нормативы при организации вентиляции:

• 60 м³ в час (электроплита);
• 100 м³ в час (газовые варочные плиты).

Данное значение следует помножить на площадь комнаты, чтобы выяснить положенную производительность вентиляционной системы. Именно по полученному значению следует подбирать прибор, с соотвествующим электродвигателем. Установка вытяжки над варочной плитой позволяет обеспечить дополнительный воздухообмен, препятствуя распространению ароматов пищи по всему жилью. При соединении данных элементов следует правильно подбирать все комплектующие, с равными сечениями.

При правильной установке кухонной вытяжки осуществляется подключение вентиляционной шахты с присоединенным устройством. Благодаря этому осуществляется полное удаление образующихся в момент готовки вредных химических соединений из компоненты.

Основные преимущества воздушно-отопительных агрегатов?

Действительно, в чем? Чем они лучше, скажем, радиаторной разводки по всему периметру здания или, например, электроконвекторов? Давайте посмотрим.

1. Монтаж устройств происходит очень быстро, так как они нуждаются только в двух трубах – обратке и подаче.
2. Помещение будет прогреваться очень быстро. Обдув теплообменника происходит принудительно, ввиду чего у него отбирается большее количество тепла, чем в тех же потоках конвекторов.
3. Воздушно-отопительные агрегаты более экономичны, чем конвекционное отопление, а дело тут во все том же равномерном распределении подогретого воздуха по зданию. Ведь в таком случае дабы температура в складе с высотой потолков в десять метров достигла необходимых восемнадцати градусов, под потолками она должна становить уже примерно градусов тридцать. А это, согласитесь, нецелесообразно, поскольку преимущественное большинство приобретенного тепла будет попросту рассеиваться.

Наконец, как говорилось ранее, тепло распределяется полностью равномерно. Благодаря заслонкам его можно направить практически в любую точку помещения. В случае же с конвекционным отоплением разгоряченный воздух поднимается кверху и собирается там, другого направления для него нет.

Возможно вас так же заинтересует наша пошаговая инструкция по опресовке системы отопления

Средняя стоимость воздушных отопителей

Что можно сказать, так это то, что рентабельность их существенно превышает обычное водяное отопление, в то время как мощность лишь растет.

К примеру: прибор воздушного отопления АВО 42 модели стоит порядка 12000 рублей, тогда как его тепловая мощность составляет приблизительно 12 киловатт. И напротив, водяная система отопление с аналогичным значением мощности стоит практически так же, конечно, если не учитывать при этом стоимость установки.

Основные плюсы и минусы применения технологии отопления воздухом

Широкое использование технологии воздушного отопления на различных Объектах обусловлено многими ее достоинствами. Основными из них являются:

• Высокий КПД. В некоторых системах его значение может приближаться к 90%. Для сравнения, отопительная система с теплоносителем обладает КПД менее 60%
• Возможность прогреть большую площадь, в том числе в центральных зонах помещений
• Невысокий уровень затрат на установку и эксплуатацию
• Совмещенность с вентиляционной сетью. Наличие возможности, при условии подключения к канальному кондиционеру, использовать систему для охлаждения в летний период
• Отсутствие в системе воздушного отопления жидкого теплоносителя, что исключает возникновение нештатных ситуаций (заморозок, протечек)
• Низкий уровень инерционности. Прогрев помещений осуществляется очень быстро
• Возможность остановки работы системы даже в сильные морозы без риска выхода ее из строя

Но существуют очевидные недостатки данных систем, из которых можно выделить:

• Теплый воздух имеет свойство подниматься вверх, поэтому для наиболее эффективного и равномерного прогрева сеть воздуховодов целесообразно прокладывать в нижней части помещения или спрятать их под полы. К сожалению, часто сделать это бывает невозможно или очень затруднительно, особенно на промышленных  Объектах
• Использование технологии отопления воздухом может приводить к подъему всей пыли, которая имеется в доме на поверхности пола, вверх. Если производить уборку помещений не часто, то воздух будет пыльным
• Сложность расчетов такой системы. Для того чтобы воздушное отопление в небольшом частном доме или на масштабном промышленном Объекте функционировало эффективно, необходимо, чтобы эта система была профессионально просчитана. Эти расчеты достаточно сложные и намного сложнее расчетов, необходимых при организации системы водяного обогрева. В них необходимо учесть множество параметров. Необходимо рассчитать: потери тепла в обслуживаемых помещениях, тип и необходимую мощность генератора тепла, оптимальную скорость воздушных потоков, кратность воздухообмена, необходимое и достаточное сечение воздуховодов и прочие специфические инженерные параметры

Проанализировав вышесказанное, становится очевидным, что воздушная система отопления находится на стыке двух инженерных разделов. Это разделы – отопление и вентиляция.

Соответственно, у Подрядчика, которому Вы доверите выполнение работ на Вашем Объекте, должны быть такие специалисты или специалисты широкого профиля, которые обладают опытом расчета, подбора и установки таких систем.

Необходимо принимать во внимание, что если воздушная отопительная система будет выполнена с ошибками, то она не только не будет справляться со своим прямым предназначением – обеспечивать необходимую комфортную температуру в зимний период. Но и может быть шумной и достаточно затратной

При скрытой прокладке воздуховодов переделка некорректно работающей такой системы обогрева – очень накладное и проблемное мероприятие.

Если Вы находитесь в поиске подрядной организации на воздушное отопление Вашего частного дома или промышленного Объекта – мы рады предложить Вам свои услуги!

Отправьте запрос на расчет системы

Конструкция отопительных агрегатов

Конструктив отопительных агрегатов всех типов схожий. Во-первых, это калорифер (воздухонагреватель, теплообменник), являющийся проводником тепла. Он представляет собой монолитный стальной корпус со встроенными теплопередающими элементами. Если в качестве первичного теплоносителя применяется пар или горячая вода, то это металлические трубки со спирально-накатным алюминиевым оребрением, внутри которых проходит источник нагрева. При использовании электрической энергии теплообменными элементами выступают оребренные алюминием трубчатые электронагреватели. Во-вторых, это вентилятор – осевой или центробежный (радиальный) в зависимости от типа тепловой установки.

• Конструкция водовоздушных и паровоздушных отопительных агрегатов включает в себя:
• • водяной или паровой биметаллический калорифер определенного типоразмера с присоединительными патрубками или штуцерами;
• • осевой вентилятор соответствующей производительности по воздуху;
• • диффузор, для воздушного перехода между калорифером и вентилятором;
• • жалюзийную решетку, применяемую для распределения и направления нагретого воздушного потока;
• • несущую металлическую раму, предназначенную для скрепления составных частей и установки агрегата в рабочем положении.

Купить отопительные агрегаты Вы можете, отправив заявку на нашу электронную почту В запросе необходимо указать реквизиты Вашей организации, модель и количество необходимых Вам нагревательных установок. В выставленном коммерческом предложении или счете будут представлены продажная цена отопительных агрегатов, сроки изготовления и условия поставки.

Типы водяных конвекторных радиаторов

Конвекторный радиатор отопления может быть напольным, настенным, внутрипольным, цокольным и плинтусным. Принцип работы у них одинаковый. Отличия есть только в расположении отверстий для забора и выхода воздуха.

Рассмотрим особенности каждой разновидности:

Настенные модели внешне очень напоминают традиционные радиаторы. Они крепятся на кронштейны под подоконником

Причем при монтаже важно соблюдать нормируемые расстояния. Настенные радиаторы отличаются габаритами, тепловой мощностью, количеством теплообменников и материалом, из которого они выполнены. Такие приборы дополнительно укомплектовываются кранами Маевского, терморегуляторами и регулировочными клапанами

Такие приборы дополнительно укомплектовываются кранами Маевского, терморегуляторами и регулировочными клапанами.

Напольные конвекторы можно устанавливать в любом месте, проложив отопительные трубы в полу. Такой вариант приборов подходит для квартир-студий, где нет внутренних стен, а также общественных и торговых центров.

Внутрипольные приборы применяют в помещениях с панорамными окнами. Они экономят пространство в комнате и встраиваются в специальную нишу в полу. Трубы тоже прокладываются под полом. Сверху вся конструкция закрывается решеткой, которая располагается в одном уровне с чистым полом. Такие радиаторы используют как самостоятельный тепловой источник или в комплексе с другими отопительными приборами.

Плинтусные конвекторы устанавливаются по периметру помещения вдоль наружных стен. Они имеют теплообменники, которые соединяются последовательно или параллельно и подключаются к отопительной системе дома. Теплообменник закрывается стальным или алюминиевым корпусом с отверстиями для выхода воздуха. Такие модели отличаются компактностью и не портят интерьер помещения. Они позволяют нормализовать влажность и температуру воздуха в помещении.

Цокольные приборы также являются встраиваемой разновидностью. Они устанавливаются внутрь ниш, выполненных в стенах, перегородках, предметах интерьера или ступенях. Расположение этих конвекторов планируется на стадии строительств или капитального ремонта, потому что нужно проложить трубы, подготовить ниши и врезать запорную арматуру (в этом месте монтируют ревизионные люки).

Оплата

Наличными при получении заказа Заказ можно оплатить наличными при доставке или получении в пункте самовывоза. Банковским переводом от ФЛ.

Оплатить заказ можно в любом банке по счету, выставленному на Ваше имя. Запросите счет у менеджера, распечатайте его, произведите оплату в течении трех рабочих дней и ожидайте доставку.

Банковской картой

Оплатить заказ банковской картой можно:

• через платежный терминал курьера
• через стационарный терминал в пунктах самовывоза
• через форму на сайте

Никакие комиссии с плательщика не взимаются.

Яндекс деньгами, WebMoney

Заказ можно оплатить электронными деньгами. Для этого Вам необходимо оформить заказ у менеджера, затем ввести номер выставленного вам счета и фамилию плательщика в форме оплаты. После нажатия кнопки Оплатить, Вы будете переадресованы на свой кошелек, где автоматически заполнится назначение платежа и сумма.

Кредит и рассрочка

В кредит или рассрочку можно купить любой товар дороже 10000 рублей. Для оформления вам необходимо нажать кнопку «Кредит в кредит» в карточке выбранного товара. Далее заполнить несколько обязательных полей и оформить заявку.

Безналичным платежом от ЮЛ

Оплатить заказ можно от ЮЛ по выставленному счету либо договору. Все товары и услуги реализуются с НДС. При отгрузке необходимо иметь доверенность или печать получателя.

Технические характеристики калорифера КСК 3-10

Калорифер КСК 3-10 используется в системах воздушного отопления, вентиляции и кондиционирования воздуха. Его производительность составляет 6300 м³/ч. Объем или вместимость воздухонагревателя равен 7,1 л. Тепловая мощность равна 139,6 кВт. Масса устройства не превышает 64 кг.

Площадь поверхности теплообмена эквивалентна 29,5 м2. Габариты по контуру равны 1227х575х180 мм. Калорифер КСК изготавливается по государственным стандартам, а после завершения этапа производства приборы проходят гидравлическое испытание на герметичность и прочность. Теплоотдающие элементы выполняются из стальной электросварной трубы, размеры которой составляют 16х1,6 мм. Иногда для этого используется цельнотянутая стальная бесшовная холоднодеформированная труба, размеры которой равны 16х1,5 м. В качестве альтернативного решения выступает накатное алюминиевое оребрение, номинальный диаметр которого составляет 39 мм.

Основные виды воздушных агрегатов для отопления

Электрический отопительный агрегат может классифицироваться по двум критериям: типу нагревательного элемента и расходу воздуха. Если необходимы усредненные расходы нагреваемого воздуха, который не должен перемещаться по всему зданию, то применяются осевые вентиляторы. Если же речь идет о более мощных системах, которые призваны обслуживать целые корпуса или несколько комнат, то они работают за счёт

Со свободной стороны фланца теплообменника фиксируется воздуховод, он необходим для распределения тепла в пределах целого сооружения или одного помещения. Для обеспечения нагрева воздуха внутри оборудования устанавливаются паровые, водяные или электрические теплообменники. Область использования электрических нагревателей ограничена, этому есть несколько объяснений. Первое заключается в недостатке электрической мощности на линии. Для получения 1 кВт теплоты необходим 1 кВт электроэнергии, это указывает на то, что для зала в 500 м 2 потребуется мощность, равная 50 кВт. Мало сетей, которые рассчитаны на подачу такого количества энергии.

Аналог АПВО с медным теплообменником

АВО-42В1
Вода
12
1500
АПВО-42В1 (КСк)
АПВО-42В1

АВО-43В1
Вода
16
1400
АПВО-43В1 (КСк)
АПВО-43В1

АВО-44В1
Вода
18
1300
АПВО-44В1 (КСк)
АПВО-44В1

АВО-52В1
Вода
30
3400
АПВО-52В1 (КСк)
АПВО-52В1

АВО-53В1
Вода
38
3100
АПВО-53В1 (КСк)
АПВО-53В1

АВО-54В1
Вода
44
2900
АПВО-54В1 (КСк)
АПВО-54В1

АВО-62В1
Вода
52
5800
АПВО-62В1 (КСк)
АПВО-62В1

АВО-63В1
Вода
66
5400
АПВО-63В1 (КСк)
АПВО-63В1

АВО-64В1
Вода
76
5000
АПВО-64В1 (КСк)
АПВО-64В1

АВО-72В1
Вода
70
8000
АПВО-72В1 (КСк)
АПВО-72В1

АВО-73В1
Вода
93
7000
АПВО-73В1 (КСк)
АПВО-73В1

АВО-74В1
Вода
109
6300
АПВО-74В1 (КСк)
АПВО-74В1

АВО-82В1
Вода
98
12000
АПВО-82В1 (КСк)
АПВО-82В1

АВО-83В1
Вода
124
11000
АПВО-83В1 (КСк)
АПВО-83В1

АВО-84В1
Вода
145
10000
АПВО-84В1 (КСк)
АПВО-84В1

АВО-52П1
Водяной пар
3000
АПВО-52П1 (КПСк)

АВО-53П1
Водяной пар
2750
АПВО-53П1 (КПСк)

АВО-54П1
Водяной пар
2500
АПВО-54П1 (КПСк)

АВО-62П1
Водяной пар
6000
АПВО-62П1 (КПСк)

АВО-63П1
Водяной пар
5300
АПВО-63П1 (КПСк)

АВО-64П1
Водяной пар
4750
АПВО-64П1 (КПСк)

АВО-72П1
Водяной пар
8400
АПВО-72П1 (КПСк)

АВО-73П1
Водяной пар
7400
АПВО-73П1 (КПСк)

АВО-74П1
Водяной пар
6700
АПВО-74П1 (КПСк)

АВО-82П1
Водяной пар
10650
АПВО-82П1 (КПСк)

АВО-83П1
Водяной пар
9750
АПВО-83П1 (КПСк)

АВО-84П1
Водяной пар
8700
АПВО-84П1 (КПСк)

В стоимость не входит транспорт. Точную сумму уточняйте у менеджеров.

Воздухонагреватели: Воздушно-отопительные агрегаты, воздухонагревательные установки с водяными калориферами

Группа Компаний “ЕВРОМАШ”, имеющая многолетний опыт производства и поставок воздушно-отопительного оборудования, предлагает вниманию своих партнеров воздушные отопительные агрегаты.

Тепловой завод ЕВРОМАШ выпускает отопительные агрегаты АО2 в течении многих лет. Это простые конструктивно и проверенные временем обогреватели. На фотографии справа открытая площадка нашего производственного склада, на которой слева стоят агрегаты СТД-300П и правее – АО2 рядом с крышными вентиляторами ВКРМ.

В свою очередь, представленные на фото ниже отопительные агрегаты VOLCANO (водяные тепловентиляторы) поставляются в сжатые сроки круглый год, вне зависимости от спроса, что достигается производителем за счет большого количества выпускаемых аппаратов. Мы сотрудничаем с этим производителем также очень давно, его продукция полюбилась многим нашим потребителям, которые используют их для отопления производства, магазинов, торговых залов, оптовых и розничных складов, а также их любят применять сельскохозяйственные предприятия – для обогрева теплиц и поддержания микроклимата в овощехранилищах. Они многим нравятся еще и за привлекательный внешний вид, не портящий интерьер магазина или торгового зала, что выгодно отличает их от других отопительных агрегатов.

В регионах с умеренным и холодным климатом для использования производственных и промышленных помещений в холодное время года предприятиями используются воздушно-отопительные агрегаты (АВО). Такое оборудование может применяться не только для нужд промышленности или производства — его использование оправданно везде, где есть необходимость в качественном отоплении помещений большой площади.

С точки зрения конструкции воздушно-отопительные агрегаты представляют собой мощные, производительные вентиляторы, подающие прогретый воздух в помещения так, чтобы он равномерно распределялся по ним. Воздушно-отопительные агрегаты (АВО) в зависимости от модификации могут иметь различную мощность и, соответственно, различную производительность. Использование воздушно-отопительных агрегатов (АВО) позволяет прогревать помещения достаточно быстро, а также точно выдерживать заданную температуру в течение длительного времени.

Воздушно-тепловые агрегаты (АВО) являются достаточно надежным и долговечным оборудованием, способным полноценно функционировать в течение многих лет. Монтаж и эксплуатация воздушно-отопительных агрегатов (АВО) не представляют собой особой сложности, такое оборудование является нетребовательным в обслуживании и практически никогда не нуждается в ремонте.

особенности

Благодаря высокой прочности конструкции воздухонагревательные установки и отопительные агрегаты (такие, как представленный на фото справа отопительный агрегат АВП) способны работать даже в достаточно жестких условиях эксплуатации.

В настоящее время производится множество модификаций воздушно-отопительных агрегатов, что позволяет подбирать оборудование в точном соответствии с будущими условиями эксплуатации, а также всеми возможными требованиями к качеству, надежности и производительности.

Благодаря многолетнему производственному опыту и простоте конструкции, наши отопительные агрегаты отличаются надежностью и долговечностью в работе. Вы сможете ими пользоваться много лет без капитального ремонта.

Кроме того, у нас очень интересные цены и покупка отопительных агрегатов у нашего предприятия не вызовет у Вас больших финансовых трудностей.

назначение

Воздушно-тепловые агрегаты предназначены для воздушного отопления производственных помещений и зданий промышленного назначения с использованием в качестве теплоносителя перегретой воды (пара).

Отопительные агрегаты применяют в районах с умеренным и холодным климатом и размещают в помещениях с воздушной средой, содержащей пыли и другие твердые примеси не более 0,5 мг/м 3 , а также не содержащей липких веществ и волокнистых материалов.

В целом, отопительные агрегаты – это проверенный и надежный инструмент для отопления больших площадей, активно применяющийся во всем мире много лет.

Они нужны там, где затруднительно применять тепловые пушки или конвекторы и при этом есть доступная сетевая горячая вода, или, в случае применения отопительных агрегатов АО2, – перегретый пар.

Такой обогрев помещения – с помощью горячей воды или пара, значительно экономичнее, чем обогрев электричеством в виду его большой стоимости.

Обогрев помещения электричеством – это самый дорогой из имеющихся способов обогрева. Применение же для этих целей горячей воды позволяет значительно экономить на отоплении.

SWH — Отопительные агрегаты

Современные низкошумные тепловентиляторы на горячей воде. Назначение и область применения Серия SWH это тепловые вентиляторы нового поколения. Приборы оснащены встроенными элементами системы управления SIRe, которая обеспечивает полностью автоматическое, адаптивное для каждого типа помещений, управление процессом обогрева. Область применения оборудования данного типа достаточно широка, поскольку вследствие низкого уровня шума помимо производственных и складских объектов появляется возможность применять их на объектах торгового, культурного и спортивного назначения. Дизайн Тепловентиляторы SWH выполнены в привлекательном дизайне. Корпусные элементы окрашены в не яркий белый цвет для лучшей сочетаемости с интерьером.

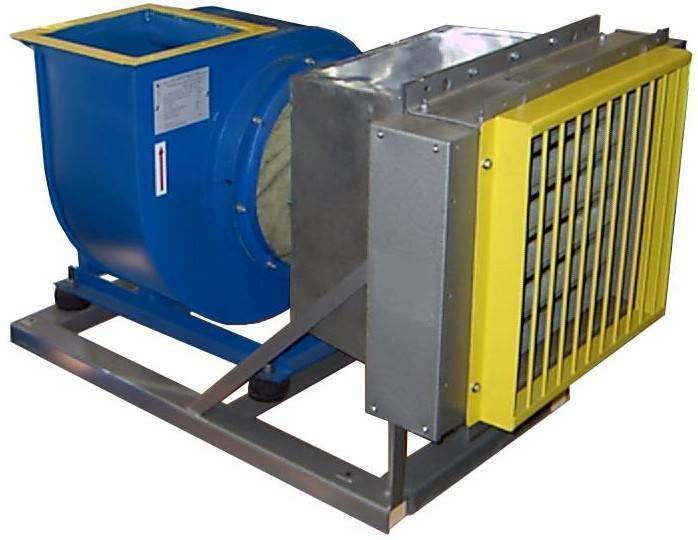

Электрокалориферная установка ЭКУ.

Электрокалориферная установка (ЭКУ) предназначена для обогрева помещений промышленного и сельскохозяйственного назначения, также применяется в строительстве для сушки штукатурки, строительных материалов, краски и создания комфортных условий при выполнении работ. Установка при работе создает перепад по температуре входящего и выходящего воздуха от +35 до +65ºС, что позволяет использовать его для приточной вентиляции и обогрева в режиме рециркуляции. При необходимости, в теплое время установку можно использовать как высокопроизводительный вентилятор, отключив электрокалорифер; снизить перепад температур входящего и выходящего воздуха за счет отключений секций ЭКУ. Установка используется в закрытых помещениях при температуре окружающей среды от -20 до +40ºС, не содержащей легковоспламеняющихся веществ и пыли. Может устанавливаться на площадку или подвешиваться на кронштейны. Электрокалориферная установка состоит из:электрокалорифера, осевого вентилятора ВО-06-300.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АГРЕГАТОВ ОТОПИТЕЛЬНЫХ ЭКУ12, ЭКУ21, ЭКУ42, ЭКУ64, ЭКУ90:

ЭКУ-12	ЭКУ-21	ЭКУ-42	ЭКУ-64	ЭКУ-90
Аналоги
ЭК-12	ЭК-21	ЭК-42	ЭК-60	КЭВ-90Т
КЭВ-12	КЭВ-21	КЭВ-42	КЭВ-60	СФО-99
КЭВ-18Т	КЭВ-24Т	КЭВ-60Т	СФОА-90
Мощность, кВт	12	21	42	64	90
Производительность по воздуху, м³/ч.	1000	1000	3000	50003000	11000
Перепад температур входящего и выходящего воздуха, ºС, не более	35	45	55	3565	2535
Кол-во секций	2	3	2	3	3
Степень защиты	1Р30
Вентилятор	ВО-06-300-3,15	ВО-06-300-4,0	ВО-06-300-6,3
Мощность/кол-во оборотов, кВт/мин-1	0,18/1000	0,25/1500	0,25/1500	0,75/30000,25/1500	1,1/1500
Тип напряжения, В/Гц	380/50
Габаритные размеры: длина×ширина×высота, мм	735×632×510	735×632×570	755×755×625	780×755×625	900×970×855
Масса, кг	40	45	55	6762	105

Расчет аппаратов воздушного охлаждения (АВО)

В целом методика расчета аппарата воздушного охлаждения аналогична расчету кожухотрубных теплообменников. Предварительная конфигурация теплообменного блока выбирается на основе общего коэффициента теплопередачи с учетом значений основных параметров, которые приведены ниже. Далее выполняются корректирующие тепловые и гидравлические расчеты, в результате которых предварительная конфигурация блока обретает необходимый вид. Важным предварительным шагом в расчете аппарата воздушного охлаждения является выбор температуры воздуха на выходе. Этот параметр оказывает существенное влияние на стоимость АВО. Повышение температуры воздуха на выходе из аппарата с воздушным охлаждением уменьшает количество необходимого воздуха, что снижает мощность вентилятора и, следовательно, эксплуатационные расходы. Однако, это также уменьшает коэффициент теплопередачи со стороны воздуха, что приводит к увеличению теплообменника, а следовательно и капитальных вложений.

Трубы

Выбор диаметра и материала труб теплообменника должен осуществляться на основе свойств и температуры охлаждаемой жидкости с учетом антикоррозионных свойств материалов.

Распределение воздушного потока

Чтобы получить равномерное распределение потока воздуха по всей площади теплообменника, площадь вентилятора должна составлять не менее 40% от площади теплообменной секции. Отношение длины секции к ширине должно быть в пределах 3-3,5. Кроме того желательно иметь не менее четырех трубок в глубину для эффективного использования площади теплообменника. Максимальное количество трубок зависит от статического сопротивления, при котором может работать вентилятор. Обычно эти данные указаны в паспорте вентилятора.

Температура окружающей среды

Расчет аппарата воздушного охлаждения должен быть произведен при температуре воздуха в условиях летнего периода. Однако, использование для расчетов самой высокой температуры воздуха приводит к увеличению размеров теплообменного блока, что сильно увеличивает стоимость аппарата. Обычно на практике принимают значения температуры, которые преобладают в данном регионе в течение 90-95% летнего времени.

Температура воздуха на выходе

При расчетах температура воздуха на выходе из аппарата должна ограничиваться примерно 100°С для того, чтобы предотвратить повреждение лопастей вентилятора и подшипников. Тем не менее, эти части могут быть подвержены воздействию высоких температур в случае неисправности вентилятора.

Скорость воздушного потока

Скорость воздушного потока обычно составляет 3-6 м/с. Значения в этом диапазоне, как правило, обеспечивают разумный баланс между теплопередачей с воздушной стороны и падением давления.

Принцип работы воздушно-отопительного агрегата

Однако такое оборудование все же имеет некоторые специфические особенности:

• мощность, которой обладает агрегат воздушного отопления, является довольно высокой, гораздо большей по сравнению с традиционным тепловентилятором, имеющим мощность в 2 кВт;
• аппарат воздушного отопления чаще всего применяется в помещениях промышленного, а не жилого характера, так как дизайн изделия не играет большой роли, гораздо более важным является его надежность и износостойкость. Тем не менее, сегодня можно найти и такие модели, которые имеют прекрасный внешний вид и могут быть установлены, например, в офисном помещении;
• основным теплоносителем может выступать не только электрическая энергия, но также и вода. Именно источники тепла и следует рассмотреть более подробно.

Принцип действия

Воздух нагнетается лопастями рабочего колеса вентилятора в межтрубное пространство. Лопасти рабочего колеса вентилятора находятся в цилиндрическом коллекторе, который предназначен для направления потока воздуха.
Коллектор соединяется с теплообменной секцией с помощью диффузора. Диффузор представляет собой перевернутую четырехугольную пирамиду и способствует выравниванию скоростей потока воздуха перед входом в секцию.
Диффузор коллектора вентилятора крепится к раме. К этой же раме крепятся теплообменные секции. Вентилятор с двигателем находится на специальной раме.

Воздух, проходя сквозь секцию, нагревается, а продукт в трубах охлаждается или конденсируется.
Для изменения расхода воздуха на секции АВО на вентиляторе устанавливается регулятор скорости вращения лопастей или частотный преобразователь.

Дополнительно регулировать объем подаваемого воздуха можно при помощи изменения угла поворота лопастей вентилятора или установкой специальных устройств – жалюзей. Расположены они сразу после теплообменных секций и регулируется либо вручную либо при помощи электромеханического привода.

Конструкции АВО и количество секций теплообмена могут быть различными но принцип действия всегда остается одним и тем же.

Как выбрать?

На выбор того или иного вида системы обогрева влияют факторы, которые следует учитывать еще на стадии ее проектирования.

Наиболее рентабельной системой отопления по праву считается газовое оборудование. В отличие от водяных и паровых котлов, при газовом горении потери тепла минимальны. Огромным плюсом является и отсутствие проблем, связанных с взаимодействием материалов и жидкости. Так, газовому оборудованию не страшны протечки и коррозия, не нужно сливать воду при паузах в использовании, в морозы трубы не перемерзают и не лопаются.

Электрические агрегаты хороши для локального обогрева, в противном случае счета за электроэнергию могут быть заоблачными. Водяное, паровое отопление, а также использование обычной печи на твердом топливе (торф, дрова) являются подходящими вариантами для любого типа загородного жилья.

В любом случае в расчетах должны учитываться нескольких обязательных моментов.

• Квадратура всего помещения в целом (с учетом высоты потолков).
• Количество отапливаемых помещений с указанием внешним стен в каждой комнате. Чем больше наружных стен, тем выше теплопотери. Соответственно, внутренние помещения, закрытые со всех сторон, будут теплее остальных.
• Наличие верхних и нижних «теплосберегателей» (чердака и подвала).
• Количество, тип и размеры оконных систем. От этих параметров зависят утечки тепла из помещения.
• Обустройство входной двери. Оптимальным вариантом будет наличие тамбура, чтобы холодный воздух не попадал непосредственно в жилое помещение. В противном случае стоит подумать о тепловой завесе, установленной над дверным проемом.
• Климатические условия, максимальное падение температуры в холодное время года. Расчет необходимой мощности отопительных агрегатов будет разным для южных и северных регионов.
• Количество стен, выходящих на северную сторону. Эта часть дома наиболее подвержена ветрам в зимние месяцы. Южная же сторона дома защищена от ветра, а в летние месяцы более качественно прогревается.

Виды

По разновидности используемого нагревательного элемента и способу нагрева воздуха агрегаты подразделяются на электро-, паро- и водяные установки. Для разогрева воздуха или пара, отправляемого по распределительным трубам, может быть использована энергия не только электричества. Работа водяных и паровых агрегатов часто осуществляется с помощью печей с твердым топливом или газовых котлов.

Электрические

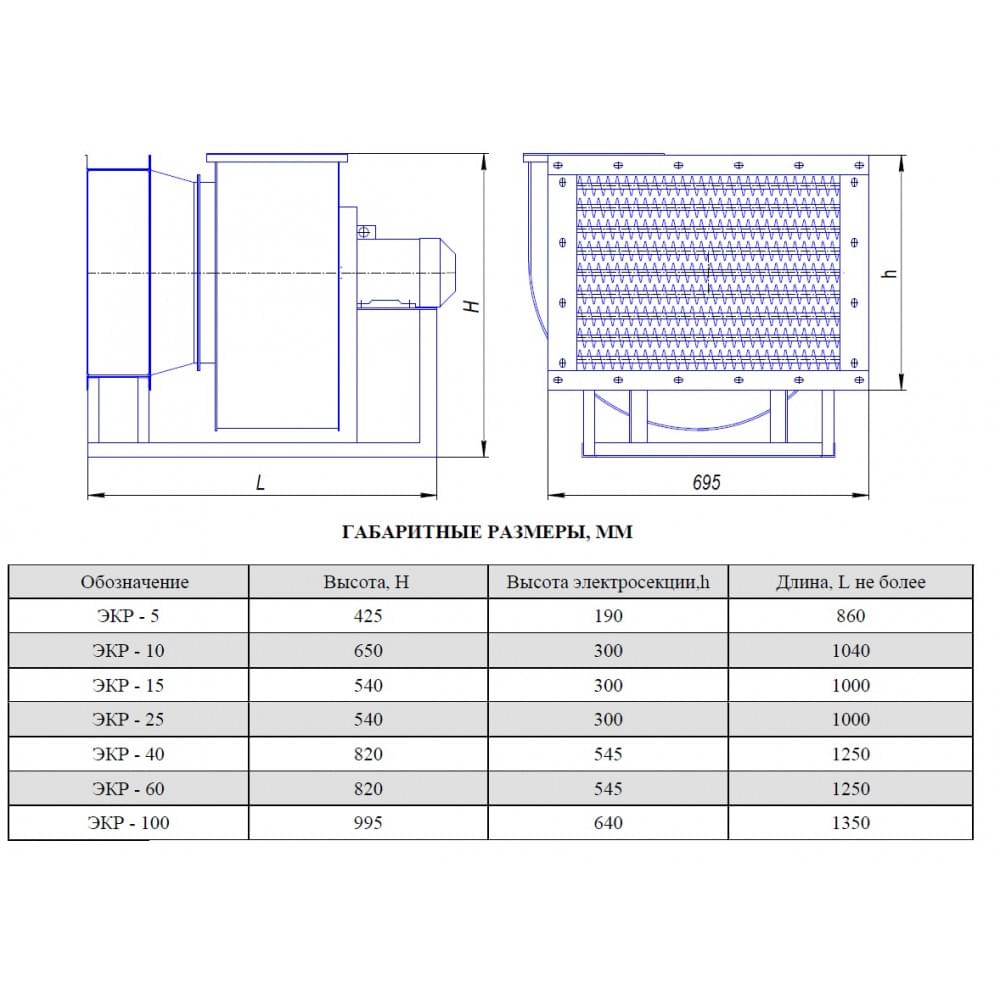

Установка электрических агрегатов в частных домах рентабельна в локальном варианте. Потребляемая электроэнергия повлечет существенные траты, если ее распределять на всю площадь здания. По этой причине дешевле обустроить местный обогрев воздуха в определенной точке комнаты. Навесной или напольный электрический воздухонагреватель не будет занимать много места, а монтаж не потребует выполнения сложных работ. Установив агрегат на полу, стене или потолке достаточно включить его в элетророзетку. Единственная сложность организации такой системы – обязательная проводка вентиляционного отвода.

Водо- и паро-агрегаты

На сегодняшний день они являются самыми экономичными и эффективными системами отопления частных домов. По принципу работы они схожи с радиаторной системой отопления. В данном же варианте для воды или пара не нужно устанавливать дополнительные приспособления, так как встроенные элементы распределяют прогретый воздух по трубам и доставляют его к точкам выхода в помещении.

Особенности проведения грамотного расчета

Несмотря на уверения горе-мастеров, самостоятельно рассчитать воздушное отопление очень сложно. Такая задача под силу только специалистам.

Заказчик может только проконтролировать наличие всех пунктов проекта, в число которых входят:

• Определение тепловых потерь каждого из отапливаемых помещений.
• Тип отопительного оборудования с указанием необходимой мощности, которая должна быть рассчитана исходя из реальных теплопотерь.
• Требуемое количество подогретого воздуха с учетом мощности выбранного отопительного прибора.
• Необходимое сечение воздуховодов, их длина и т.п.

Это основные пункты расчета отопительной системы. Правильно будет заказать проект у специалистов. В результате заказчик получит несколько вариантов расчета, из которых можно будет выбрать и воплотить в реальность наиболее понравившееся решение.

Система воздушного отопления – сложная конструкция, состоящая из множества элементов. Для ее расчета лучше привлечь профессионалов, для ознакомления с компонентами стоит подробно изучить схему (+)
