Почему падает давление в котле отопления: частые причины неисправностей и варианты их решения

Падение давления в замкнутой отопительной схеме: как его поднять

Организовать отопительную систему закрытого типа возможно при помощи использования циркуляционного насоса. Такая конструкция обладает следующими преимуществами:

​

• Возможность организации контура любой длины.
• Использование более тонких труб.
• Возможность подключения батарей по однотрубной схеме.
• Щадящее использование котла.

Найти место течи возможно по бурому пятну на напольном покрытии, которое появляется после высыхания теплоносителя. Наиболее эффективный способ нахождения утечки — обработка мест мыльным раствором.

Важно! Единственная причина, почему в такой системе происходит падение давления, это нарушение её герметичности. Для поиска дефекта рекомендуется обратить внимания на следующие части:

Для поиска дефекта рекомендуется обратить внимания на следующие части:

• Места соединения труб.
• Воздухоотводчики автоматического типа.
• Расширительный бак.
• Запорная арматура.
• Предохранительный клапан.

Для устранения течи рекомендуется произвести полный или частичный сброс теплоносителя. По завершении ремонтных работ вода снова заливается в систему, настраивается оптимальный уровень давления и отслеживается на протяжении нескольких дней.

Виды давления в системе

В  системах отопления бывает несколько видов давления:

1. Статическое. Такая разновидность давления появляется в случае действия сил притяжения на теплоноситель, находящийся в холодном состоянии.
2. Динамическое. Наблюдается при движении теплоносителя по системе.
3. Рабочее. Представлен совокупностью статического и динамического видов давления.
4. Избыточное. Является разностью между атмосферным и фактически измеряемым давлением.
5. Абсолютное. Его составляют в сумме избыточный и атмосферный вид давления.
6. Номинальное. Таким показателем характеризуют уровень прочности устройств, т.е. давление, которое способно выдержать оборудование.
7. Максимальное. Порог давления, которое вынесет устройство.
8. Предельное. Давление для проведения испытаний, превышающее рабочее в 1,5 раза.

Каковы причины?

Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.

Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.

Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера. Наиболее простой способ определения протечки – просто протереть стык (соединение, сгон) обычной бумажной салфеткой. Порой протечка незначительна, и под  поврежденным местом не образуется лужа – а, вместе с тем, давление существенно падает. К счастью, устранить протечку не составит труда.

Протечка системы отопления

Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака

Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

Показания манометра при разном состоянии расширительного бачка

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого

Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:

• полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
• при помощи сливного штуцера котла полностью спускаем воду.
• посредством ниппеля выпускаем весь воздух из расширительного бака.
• при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.

Закачка воздуха в систему отопления с помощью автомобильного насоса

• повторно спускаем воздух.
• если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
• при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
• закрываем штуцер, через который проводился слив воды.
• открываем краны и заполняем системы водой.

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Причины падение давления и варианты решения

Падение давления может отрицательно сказаться на нормальной работе системы теплоснабжения. В данной ситуации вода перестаёт поступать в агрегат, и он автоматически отключается

Поэтому важно предусмотреть своевременное техническое обслуживание, осмотр и ремонт

Причины падения давления могут быть разными, рассмотрим наиболее распространённые из них.

Падает давление в системе при включении горячей воды

Данная неполадка является довольно распространённой. Такое явление объясняется особой конструкцией котельных агрегатов.

Как утверждают специалисты, что в действительности это просто манометр отражает некорректное значение. Падению  давления может способствовать подсос воздуха в контур или неправильная работа трёхходового клапана.

Для сведения! Если при открытии крана с горячей водой нормальная работа системы со временем не восстанавливается, значит, давление снижается, и проблема действительно существует.

Падает давление из-за протечек

Для устранения данного вида неполадки владельцу необходимо провести диагностику и осмотр всей отопительной системы, поскольку жидкость может выходить через любой узел.

Причиной протечки может являться неплотно зажатое соединение, изношенность теплообменников, трещины в трубах и батареях. Чаще всего уровень герметичности проверяется при запуске контура в работу, однако, герметичность может нарушить и при самой эксплуатации.

Узлы, которые нужно осмотреть и проверить в первую очередь:

• соединительные фитинги;
• радиаторы;
• расширительные баки;
• двухконтурные котлы.

Обнаруженные неполадки необходимо устранить, после этого система будет подпитываться жидкостью до восстановления нормального уровня давления.

Воздушные пробки

Образование трещин и разгерметизация системы теплоснабжения приводит не только к утечкам, но и к противоположному эффекту — засасыванию воздушных масс в контур. Итогом этого служит образование воздушных пузырьков.

Пониженное давление может возникать из-за воздушных пробок

Пузырьки также образуются при некорректном заполнении контура, поэтому в нём появляются воздушные пробки, вызывающие существенное падение давления.

Рекомендация! Данная проблема решается посредством обыкновенного развоздушивания системы, благодаря установке спускников.

Проблема с расширительным баком

Встречаются случаи возникновения проблем с расширительными баками. Здесь образуется разрыв либо ниппель может пропускать воздух. Внутренняя сторона бака состоит из двух отделений, разделённых мембраной. В одном отделении находится воздух, а другое заполнено теплоносителем. При нагреве жидкой рабочей среды происходит её расширение, и она с большей силой давит на мембрану. Мембрана, в свою очередь, влияет на сжатие смеси газов.

Когда оборудование функционирует длительное время, ниппель изнашивается и начинает пропускать воздух, что и приводит к снижению давления.

Проблема с расширительным баком может стать причиной изменения давления

Единственным разрешением данной неполадки является полная замена бака, однако, перед этим следует убедиться, что проблема кроется именно в этом, а не в протечке труб, радиаторов и завоздушивании системы.

Неисправность измерительного оборудования

Иногда диагностика системы на предмет целостности её составных компонентов может не дать результатов. Если вам так и не удалось обнаружить видимой причины, значит, следует задуматься о проверке исправности работы автоматики котла и контрольно-измерительной аппаратуры. Данное оборудование может сломаться и выдавать неправильные показания.

Определить данный вид неисправности самостоятельно достаточно сложно, поэтому лучше обратиться за помощью к специалистам. Проблема решается путём замены контрольно-измерительных приборов.

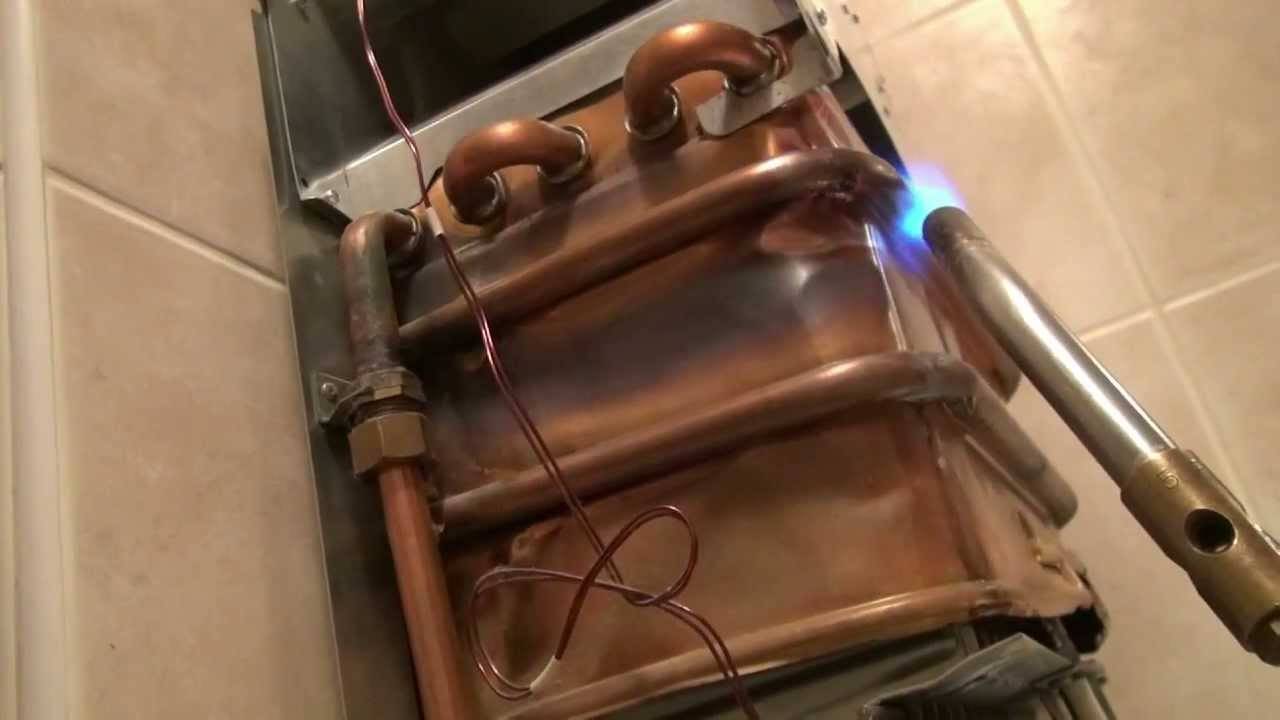

Трещины на теплообменнике в котле

На стенках теплообменников по истечении времени способны образовываться микротрещины, пропускающие воду из системы теплоснабжения. Поскольку вода в котле быстро испаряется, данную поломку выявить самим так же, как и в предыдущей ситуации, отнюдь не просто. Помимо этого, трещины могут возникать при промывке, которая проводится для профилактики либо вследствие заводского брака. Данная проблема устраняется благодаря герметизации обнаруженного участка с трещиной.

В стенках теплообменника могут поваляться со временем микротрещины

Кран сброса теплоносителя не закрыт плотно

Порой причина может крыться в совершенно простом моменте, таком как недостаточно плотно зажатый кран, из-за которого снижается уровень давления в агрегате. Устраняется неполадка легко и быстро закручиванием крана.

Причины спада давления

Давление в отоплении можно распределить на три основных вида. Статистическое — показывает силу давления теплоносителя обогрева на систему. Динамический — показывает силу с которой вода давит на конструкцию внутри системы во время движения. Максимальное давление во время работы системы ни в коем случае не должно быть превышено это может повлечь за собой поломку значительного характера.

Взрыв котла отопления

Скачки в показаниях давления — это разница зон в которых всасывается вода к месту ее нагреванию, а именно месту подачи.

Схема системы отопления

Отключение электричества

Самая банальная и распространённая причина — отключение электричества в вашем доме. Попросту система не работает и датчик показывает ноль. Решение более чем элементарно, если в вашем жилье часто отключают свет, установите дополнительно альтернативный источник энергии. Конечно, если это случается редко и ненадолго, в этом нет смысла просто подождите пока включат свет. Но будьте осторожны, длительное отсутствие питания, может повлечь за собой размораживание отопительных радиаторов. Что, в свою очередь, приводит к дорогостоящему ремонту или к замене большинства комплектующих системы.

В то же время проверьте сколько атмосфер давления показывает датчик. Нормальным считается две атмосферы, если этот показатель превышен может произойти разгерметизация, что приводит поломкам. Во время подачи воды в систему показатель должен быть минимальным, а именно полторы атмосферы ведь при нагреве оно будет увеличиваться.

Датчик показателей давления

Протечка

Другой причиной падения давления в системе может быть протечка. Тогда датчик давления показывает ниже положенного уровня, внимательно осмотрите конструкцию. Для предотвращения такой ситуации рекомендуется проверять систему на наличие ржавых потеков, которые сообщает о том, что некоторые соединительные запчасти, нужно заменить, не дожидаясь конкретных поломок. Но если обнаружилась протечка, даже самая незначительная, ее нужно устранит для нормальной работы. Это можно сделать своими руками, не вызывая мастера.

Найти место поломки несложно, достаточно взять бумажную салфетку и прикладывать ее в места соединений и сгона. Место где салфетка намокнет — протекает. Зачастую протекание мало и под системой вы не обнаружите лужу, но в то же время давление в котле сильно падает. Ко всеобщему счастью, отремонтировать поломку достаточно несложно.

Место протечки

Сбой настроек котла

Еще одной причиной падения давления в системе отопления может быть сбой настроек в расширительном баке, он предотвращает слишком сильный напор в ней. Бак нормализует давление, увеличивая или уменьшая его. Такие баки пытаются не дать подняться давлению выше двух атмосфер. Если вы проверили все и убедились в том, что система не протекает. Проверьте настройки в расширительном баке. Принцип его работы несложный. При нагреве вода расширяется, излишки поступают в специальный бачок и выводятся с него по надобности.

Достаточно легко понять является ли расширительный бак основной причиной падения давления в системе. Когда вода нагревается в баке происходит аварийное понижение, давления используя специально предусмотренный для этого регулировочный клапан. Как вы думаете, а что произойдет если температура в системе снизится? Правильно, в баке давление упадет ниже нормы. Для восстановления, в первую очередь, ознакомьтесь с техническими характеристиками бака, в них прописывают рекомендуемый уровень.

Устранение неисправностей

Далее, не составит труда отрегулировать систему, следуя несложным инструкциям:

• полностью перекройте краны в системе как на подачу, так и на обротку;
• полностью слейте воду используя штуцер котла;
• от воздуха в расширительном баке нужно избавиться, применив ниппеля;
• используя насос для автомобилей, поднимаете давление до 1,5 бар, если заметили течь воды из штуцера не волнуйтесь, такое бывает. Подставьте ёмкость.
• еще раз спустите воздух;
• если шланг от котла еще не отсоединен — сделайте это, что позволит вам избавиться от оставшейся воды. Когда система будет опустошена, подсоедините на место шланг;
• теперь увеличиваете давление в баке согласно рекомендациям;
• перекройте выведение воды, используя штуцер;
• краны поставьте в исходное положение, и система заполнится водой.

Продувка системы

После того как система заполнится, включите котел. Если вы внимательно следовали инструкциям стрелка на манометре должна находится в зеленой зоне, это значит, что давление системы в пределах нормы. Теперь вы знаете почему падает давление в системе отопления и как с этим справится.

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла

То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя

Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л

Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

Что еще может вызвать отказ зажигания?

Реже, но могут встречаться следующие проблемы, которые приводят к блокировке отопительного агрегата.

Короткое замыкание

Еще одной причиной поломки может стать короткое замыкание. Такое часто случается, когда котел выбран неправильно, он не подходит к помещению дома по габаритам (слишком маленький, и его мощности не хватает на обогрев помещения, либо, напротив, слишком большой).

Несоответствие комплектующих

В случае, если котел уже подвергался ремонту и в нем установлены не подходящие к модели элементы, например, переключатель давления воздуха, котел может видеть необычный для его работы сигнал и потому, блокируется.

Несоответствие размерам отопительной системы

Котлы должны быть подобраны в соответствии с размерами отопительной системы вашего дома и вашим вероятным спросом на горячую воду. Если котел слишком мощный, он будет производить больше пара, чем может конденсироваться, что вызовет короткий цикл. В прошлом инженеры обычно устанавливали котлы, которые были больше, чем требовалось, чтобы компенсировать высокие потери. Сегодня котлы гораздо более эффективны, поэтому нет необходимости перегружать котел.

Слишком высокое давление

Слишком большое давление в котле также приведет к тому, что автоматические меры предосторожности котла сработают и отключат его. Как правило, давление в котле должно составлять от 1 до 2 бар. Если снижение давления не имеет никакого значения, попробуйте прокачать радиаторы избыточного воздуха и воды, прежде чем звонить инженеру по газовой безопасности

Если снижение давления не имеет никакого значения, попробуйте прокачать радиаторы избыточного воздуха и воды, прежде чем звонить инженеру по газовой безопасности.

Каким способом решаете проблему затухания котла?

СамостоятельноВызов мастера

Вентиляционные отверстия неисправны

Все комплектующие в газовом котле являются важными, и неисправность одной непременно ведет к блокировке всего агрегата. В частности, особую значимость для корректной работы котла имеет вентиляция. Если вентиляционные отверстия работают неправильно, то в системе будет задерживаться воздух, повышающий давление до тех пор, пока горелка не выключится на pressuretrol. Возможно, их придется чистить или заменять.

Термостат неисправен или неправильно откалиброван

Термостат может быть неисправен или находиться на холодном сквозняке, что влияет на его способность точно измерять температуру монитора. Поэтому недопустимо, чтобы агрегат находился в холодном помещении длительное время. Если термостат имеет ртутный выключатель и не выровнен, это также может вызвать проблему.

Котел нужного размера, но перегретый

Когда котел перегревается, он будет производить много пара в течение короткого промежутка времени, что повысит давление в агрегате и приведет к его остановке по соображениям безопасности.

Открытый кран подпитки

Если в системе отопления отсутствует расширительный бак и залив воды осуществляется непосредственно из водопровода, важно не забывать закрывать кран. Как только давление в системе дошло до нужного уровня (зависит от котла), вентиль крана закрывают

Что происходит, если этого не сделать? Пока вода в водопроводе есть, создается давление в системе и все нормально. Стоит только отключить подачу воды, и она может уйти из контура через незакрытый кран, что приведет к остановке работы котла.

Аналогичная ситуация и с двухконтурными котлами. Отсутствие воды при закрытом кране мало заметно, но, если открыть вентиль горячей воды, то теплоноситель уйдет, что приведет к резкому падению давления.

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных настенных системах отопления давление подразделяется на следующие виды:

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии.

Данная система требует постоянного контроля функционирования системы.

Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

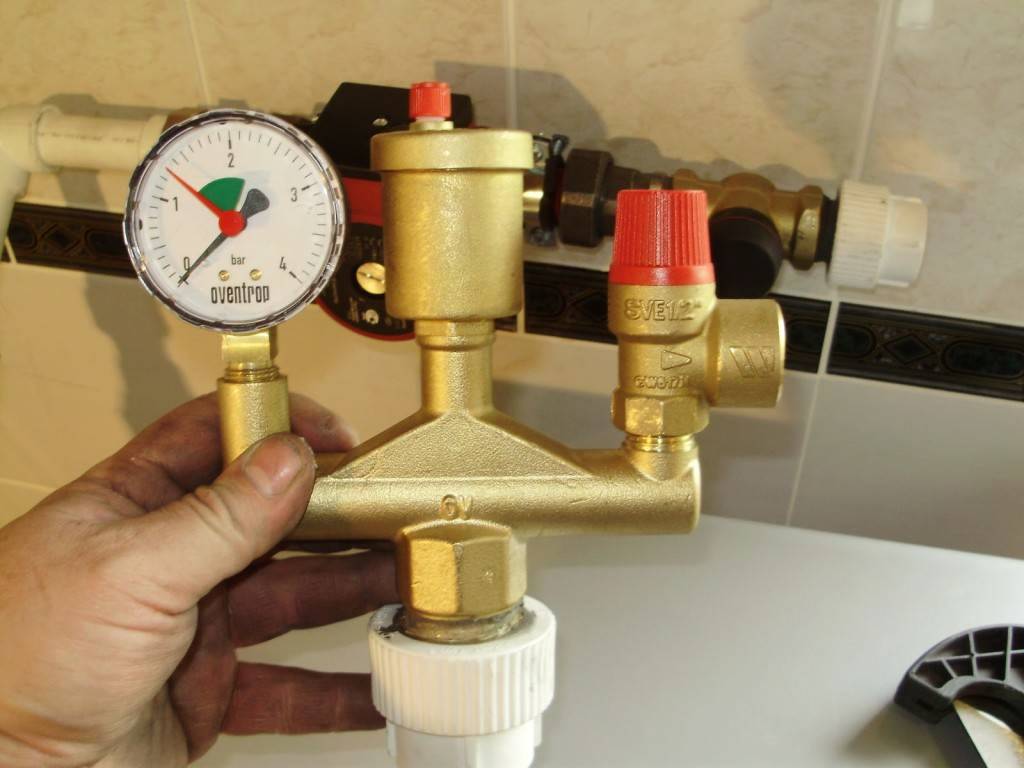

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

1. Сам манометр либо термоманометр.
2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Потери давления при остывании. Что делать, если оно пропало

Не менее распространённая проблема — скачки давления в зависимости от работы котла. При его отключении или переводе на режим ГВС показатели могут снижаться до 1 или 0 атм.

В таких случаях требуется его нормализация в расширительном баке, включающая следующие этапы:

1. Перекрытие кранов на баке с последующим сливом теплоносителя. После этого этапа давление должно полностью упасть.
2. Открыть сливной штуцер и замерять при помощи манометра давление в баке.
3. Насосом закачать в бак воздух, пока из штуцера не перестанет капать вода.
4. Спустить предварительно закачанный воздух.
5. Накачать бак воздухом снова до того момента, пока давление не будет равно 80% от рабочего значения.
6. Закрыть штуцер и запитать котёл.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве,  оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Почему падает давление в системе отопления, как его повысить

Самое распространённое и банальное основание падения давления — отключение электричества.

При частых отключениях решается она путём дополнительной установки альтернативного источника электроэнергии.

Если же отключение света происходит редко и лишь в аварийных ситуациях, то возникшая неприятность решится самостоятельно после его включения.

В случае отключения электричества рекомендуется проверить давление, которое показывает датчик. Нормальным его значением считается 2 атм., при более высоком возникает риск разгерметизации конструкции отопления. При подаче воды и включении питания это значение должно быть 1,5 атм.

Внимание! Длительное отключение питания может привести к разморозке радиаторов. Такая ситуация опасна дорогостоящим ремонтом и заменой большого количества оборудования

Течь в отопительной системе

Не менее распространённая проблема — появление течи. Она может себя проявить как в открытом, так и в труднодоступном месте. Найти её можно по характерному свисту, который создаётся выходящим воздухом, а также при обмазывании стыков и других проблемных мест мыльным раствором. О наличии микротрещины будут свидетельствовать появление мыльных пузырьков воздуха.

Фото 1. Течь в трубе системы отопления. Образование протечки может стать причиной понижения давления.

Течь может возникнуть внутри тёплого пола, когда случайным образом нарушается целостность одной из веток. Такую причину падения давления легко обнаружить по образовавшемуся мокрому пятну на напольном покрытии или появлении небольшого фонтана воды. Для устранения этой проблемы потребуется разобрать часть пола и установить в месте поломки специальную муфту. Такие ремонтные работы требуют особых навыков и опыта, из-за чего их рекомендуются выполнять только профессионалам.

Выход воздуха из расширительного бачка, но нет протечек

Спустя несколько месяцев после запуска отопительной системы, может начать снижаться давление и причиной тому — выход воздуха из расширительного бака. В верхней части этой конструкции находится ниппель, через который осуществляется постепенное стравливание воздуха. Его полный выпуск происходит лишь тогда, когда ёмкость бака полностью заполнится теплоносителем.

Для нормализации показателей принимаются меры по снижению попадания воздуха. Для этого потребуется:

Грамотное создание схемы отопления и введение по ней отопительной системы в эксплуатацию

Работу должен выполнять профессионал, обращая внимание на все соединения и элементы конструкции отопления. Допущенные на данном этапе ошибки требуют больших финансовых затрат и времени

Организация испытания системы перед её запуском

Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов

Организация испытания системы перед её запуском. Для этого при помощи компрессора подаётся давление на 25% больше от оптимального. Если в течение получаса произойдёт его резкий скачок, это свидетельствует о наличии утечки или попадании большого количества воздуха. Наполнение системы теплоносителем должно происходить медленно и с использованием холодной воды. Перед этим этапом следует открыть краны, предназначенные для спуска воды. По возможности также спускается воздух их радиаторов.

Фото 2. Нормы давления при разной степени заполненности расширительного бачка в отопительной системе.

Общие причины

• Протекание воды в тех местах, где пересекаются трубопроводы.
• Поражение труб ржавчиной.
• Допустимые ошибки во время монтажа и запуска отопительной системы.
• Деформация мембраны расширительного бочка.
• Появление микротрещин на теплообменнике.
• Нарушение автоматизированной работы котла.
