Строим печь для бани самостоятельно: поэтапное руководство и видеоинструкция

Особенности монтажа элементов электропечи в бане

Монтаж пульта управления для электропечи в баню

• Из-за высокой температуры и влажности в парилке пульт устанавливайте на стене в помещении, в котором поддерживается комнатная температура.
• От пульта провода протяните к электрощитку и подсоедините к отдельному автоматическому выключателю. Выключатель должен по номиналу соответствовать мощности электропечи.
• В цепи также должно присутствовать УЗО.
• Дистанционный пульт и печь в банях находятся в разных помещениях, поэтому для протяжки проводов выполните стеновые проходки.
• После выполнения в стене отверстия в проем установите трубку из негорючего материала, через которую протяните кабель. Затем отверстие заделайте негорючим материалом, например, цементом.
• Электрические кабели и провода от датчиков не укладывайте в одной стеновой проходке.
• Желательно прокладку кабелей выполнять на стадии возведения стен бани.

Требования к конструкции таких печей

Лучшими, продуктивными печами для бани с водными баками, являются устройства, обладающие такими качествами:

• компактность
• надежность
• простота в работе
• экономичность.

Устройства необходимы для максимальной эффективности:

• Теплогенератор и парогенератор, регулирующие мощность устройства
• Регулирующаяся мощность теплоотдачи, которой должно хватать для нагревания парилки. Бывает так, что ее недостаточно для обогрева определенного вида бани
• Система конвекции, позволяющая регулировать перепады температуры и быстрее нагревать баню
• Покрытие должно быть максимально прочным

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

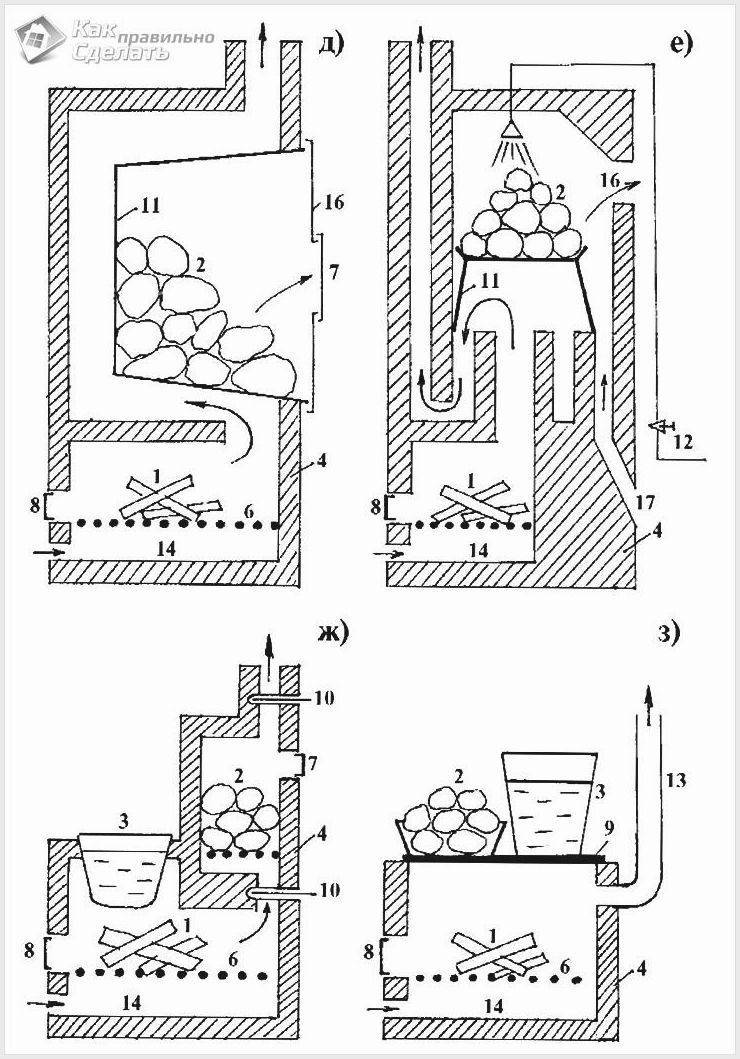

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

• Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
• В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
4. Приваривание к передней части печи фасадного листа;
5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
6. Закрепление дверцы;
7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

• Отрезается труба в 70-90 см. высоты;
• Срезные места зачищаются;
• К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
• Внизу конструкции монтируется дверца – поддувало;
• Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
• Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

• Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
• На каждое отверстие монтируется купленная или сделанная своими руками дверца;
• Вверху прорезается круг для монтажа дымохода;
• Конструкция шлифуется и красится.

Как построить печь в сауне

Для всех банных печей есть единое условие, выполнение которого является обязательным — удлинение топочного канала, чтобы дверца находилась в предбаннике (дрова вкладываются в неё именно в том помещении).

Дверца печи должны находиться в предбаннике

Можно поставить металлическую печь, купив её в готовом виде, или самостоятельно сложить кирпичную (она гораздо лучше в силу её более медленного нагрева и длительной отдачи тепла). Самым сложным при этом будет грамотно вывести дымоход через деревянную крышу, изолировав его специальными металлическими листами и вермикулитом.

При установке печи самым сложным является вывод дымохода

Камни нужно выбирать максимально тщательно. Они должны обладать следующими качествами:

• термостойкость (не разрушаются при перепадах температуры);
• теплоёмкость (долго отдают тепло);
• экологичность (при нагреве не выделяют вредные вещества);
• однородность и одинаковый коэффициент теплового расширения (инородные вкрапления с другим тепловым расширением могут взрываться при нагреве);
• круглая форма (она улучшает процесс циркуляции горячего воздуха).

Камни должны быть:

• до 13 см для первого слоя на решётке;
• до 9 для промежуточного слоя;
• до 6 для верхнего слоя.

Камни для бани должны быть круглой формы

Если каменка будет сделана правильно, то вас ждут незабываемые моменты подачи пара.

Русская традиционная парная с каменкой может быть дополнена сухими травами для аромата

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Электрические печи для бани

Изготовить электрическую печь для бани своими руками, конечно можно, но на это практически никто не решается и приобретают заводские агрегаты. Многие просто боятся испортить дорогостоящий материал.

Появились такие изделия сравнительно недавно. Чаще всего встречаются установленные электрические камины, а не печи. Ведь нет смысла устанавливать печь с таким же потреблением электроэнергии, как и у камина, но при этом она гораздо дольше прогревает помещение, а электроэнергии потребует за это время гораздо больше.

Не рекомендуется использовать электрические печи для бани в качестве основных, они идеально подходят в качестве дополнительного агрегата, для поддержания набранной температуры. В таких ситуациях не тратится много электроэнергии и счета на оплату вполне приемлемые.

Популярность таких устройств вызвана за счет таких факторов:

• равномерное поддержание уровня температурного режима, который уже набран;
• в конструкцию не входят дымоотвод, за счет чего в помещении не будет золы, сажи и грязи;
• обладают высокой прочностью и долговечностью;
• легкие в настройках и управлении, для чего достаточно установить необходимую температуру, и она будет поддерживать ее на протяжении вашего отдыха;
• оснащена дистанционным управлением, за счет чего отключить питание или перенастроить на другую температуру, можно не вставая с места;
• оснащена защитными системами, которые установлены в термостат и таким образом не дают возможность перегреваться устройству;
• экономность личного времени, так как достаточно включить питание утром, пойти по своим делам и прийти в готовую и натопленную баню;
• имеет систему автоматического нагревателя;
• компактные размеры устройства.

Среди недостатков таких конструкция можно выделить лишь потребление электричества в довольно большом объеме.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
3. Навесные стальные петли.
4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
6. Цемент.
7. Кирпич.
8. Песок.

Как правильно выбрать?

Человек, который решил не усложнять себе жизнь и не стал связываться с возведением кирпичной печи, вполне может приобрести приличный агрегат для своей баньки и в магазине. Но и тут не всё так просто, как могло бы быть, если бы к его услугам была всего одна модель банной печки.

Свобода выбора вряд ли обрадует потенциального покупателя если ему не помочь разобраться и найти то, что нужно. Отопительные агрегаты отличаются друг от друга по материалу, из которого они изготовлены. Они бывают чугунными и стальными, есть между ними и другие различия, прежде всего, конструкционные. Первое, что нужно знать покупателю банной печи – это то, что они подразделяются на два вида: с баком для воды и без бака для воды.

Печи без бака нужны тем, кто собирается устанавливать их там, где есть горячее водоснабжение. Поскольку редкая дачная банька такое водоснабжение имеет, то остановиться нужно всё же на тех печах, которые оборудованы баком. Он может располагаться внутри печки, сбоку и даже на трубе.

Местоположение водяного бака совсем не главный критерий, по которому принято судить об этих нагревательных приборах. Основным элементом любого из них является каменка.

Именно от её конструкции, в первую очередь, зависит коэффициент полезного действия металлической печи. Она бывает двух видов: закрытая, внутри печи и открытая, когда камни укладываются сверху.

Поскольку металл на огне моментально нагревается и так же молниеносно остывает, КПД отопительного агрегата напрямую зависит какое количество тепла перейдёт на каменку, а какое уйдёт бесполезно. Обычно каменка располагается сверху, но намного более эффективнее каменка, смонтированная в виде решётки по всему её периметру отопительного агрегата.

Советы по внутренней отделке парилки

Ещё на этапе строительства надо воспользоваться современными пропиточными составами, способными выдерживать высокую температуру и влажность, не нанося вред здоровью человека. Так можно защитить постройку от грибка и гнили. Те, что годятся для потолка, не всегда можно использовать для покрытия мебели.

Таких средств с водоотталкивающими натуральными веществами типа парафина, воска, масла производителями лаков и красок («Сенеж», «Эмпилс», «Рогнеда», Dulux, Tikkurila, Nobel, Belinka, Teknos) выпускается много. Они делятся на пригодные для наружных стен, внутренних поверхностей, к которым человек не прикасается телом (потолок) и мебели.

Силиконовая пропитка подходит для потолка

Пирозащитная и антисептическая пропитка брёвен обычно делается ещё на лесокомбинате, но её нужно провести ещё раз после постройки.

Первое нанесение составов на мебель производится сразу после её изготовления на сухую и чистую поверхность, или ещё до изготовления (на деревянные заготовки). Средство нужно равномерно распределить губкой, мягкой тканью или кистью. Из-за густой консистенции краскопульт не подойдёт.

Нанесение пропитки может производиться губкой, кистью, тканью

Плюсы и минусы

Будучи прогрессом для своего времени, кирпичные печи для бани, разумеется, обладали существенными плюсами, но это не значит, что они были полностью лишены недостатков.

В числе последних — выкрашивание раствора. Это неизбежность, которая лечится только расшивкой и заполнением швов новым раствором. Владельцу нужно постоянно следить за состоянием своей печки.

Умелый неспешный розжиг избавит от трещин на дымоходе, которые являются следствием резких перепадов температур в зимнее время.

Другой заботой для владельца будет отслеживание количества сажи в дымоходе. Но подобных обязанностей не избежать и владельцу железной печурки. С одним «но»: у железных дымооборота практически не бывает, а если есть, то чисто номинальный. А кирпичные часто делают с тем или иными формами дымооборота. И его тоже надо чистить. Для этого предусматриваются специальные прочистные дверцы.

Впрочем главным недостатком большинство все же считает не перечисленное, а тот промежуток времени, который проходит между началом растопки и началом банных процедур. Ведь 4-5 часов — это среднее время, необходимое для приготовления бани. Так что для приезжающих на день это может быть и не вариант.

Расход дров тоже стоит принимать в расчет. Зимой на одну протопку придется потратить десятка четыре дров, летом — три. Некоторые клиенты предпочитают выбирать электрические печи, чтобы не заниматься расчетом и покупкой топлива.

Кстати! На всякий случай напоминаем, что свежепостроенную печку надо сначала просушить — это делается неоднократными топками малым количеством дров. То есть сразу новую печь в полную силу не топят — она испортится от этого, пойдет трещинами. Сначала из всего массива выгоняют влагу.

Что же касается достоинств, то они очевидны: комфортная атмосфера русской бани — это невысокая температура (градусов 60) и высокая влажность, создаваемая паром, полученным с перегретых камней закрытой каменки. Банные печи из кирпича лучше всех справляются с задачей поддержания нужной температуры внутри и снаружи печки.

Виды металлических банных печей

В соответствии с конструктивными особенностями различают следующие виды металлических печей:

• Закрытый тип. Агрегаты имеют компактные размеры и небольшой вес, предназначены для малогабаритных семейных бань. Чтобы увеличить тепловую отдачу, металлический корпус печки обкладывается жаростойким кирпичом с внутренней и наружной стороны. Для фиксации кирпича используются железные скобы. Средняя часть конструкции оборудована решеткой для камней.
• Открытый тип. Устройства представлены габаритными конструкциями, оборудованными открытой каменкой и водяным нагревательным баком. Они способны обеспечить быстрый прогрев помещений за короткий промежуток времени. Для повышения тепловой емкости подобные печи оснащаются защитной оцинкованной пластиной для каменки.
• Комбинированный тип. Подобные печи оборудованы топливником с задвижными механизмами, каменкой, поддувалом и патрубками (диаметром от 11 до 14 см). Для изготовления конструкций используется листовая сталь толщиной до 5 мм.

Приготовление раствора для кладки кирпича в бане

Основные правила при использовании бетонного раствора довольно просты

Конечно, очень важно правильно его приготовить

Раствор для кладки кирпича в бане перед использованием необходимо тщательно перемешать, чтобы получилась однородная масса. Наносить раствор на стены нужно ровным сплошным слоем толщиной 20-25 мм, что при укладке кирпича позволит свести к минимуму его выравнивание кельмой.

Когда выкладываются тычковые ряды, раствор необходимо наносить с отступом от краев стены на 10 мм, если потом швы лицевой поверхности будут замазываться, или на 30 мм, если планируется кладка в пустошовку. При кладке ложковых рядов слой раствора должен отступать от края стены на 20-30 мм.

Во время кладки необходимо строго следить за качеством бетонных швов — они должны быть одинаковой толщины, с равномерным уплотнением и правильной перевязкой.

На этих фото показано, как правильно построить баню из кирпича своими руками:

Виды печей по материалу

Банные печи с баком для воды делаются из двух материалов:

Металлические устройства делают в основном из чугуна, стали. На рынке существует множество моделей. По форме они бывают квадратные, прямоугольные и могут быть  даже цилиндрической формы.

ПЛЮСЫ:

• невысокая цена
• простой монтаж
• нет необходимости в фундаменте
• быстрый нагрев парилки

МИНУСЫ:

• плохая устойчивость к перепадам температуры
• быстро остывают

Кирпичные печи

ПЛЮСЫ:

• они имеют более эстетичный вид
• дольше удерживают тепло в бане
• дольше служат

МИНУСЫ:

• нужен фундамент
• больше трудозатрат при обустройстве

Принципы планировки дачного участка: примеры для 5-6, 8-10, 12 и 15 соток, планировка холмистых участков, ориентация по сторонам света (75 Фото & Видео) +Отзывы

Необходимые инструменты и материалы

Первое в этапе строительства бани своими руками – это проект. С его помощью можно определить количество необходимых материалов, а значит, и затраты на них. Тем самым вы облегчаете свою работу. Тут уже выбор за вами: обычная банька, как в деревне, или баня с несколькими помещениями и подключением коммуникаций. В последнем случае лучше обратиться к специалистам.

Для строительства бани своими руками вам понадобятся следующие материалы и конструкции:

• для монтажа фундамента – бетон или бетонные блоки;
• сруб из оцилиндрованных бревен;
• для стропильной системы крыши – бревна или брус и обрезные доски;
• кровельное покрытие;
• двери и окна;
• материалы для внутренней и внешней отделки.

Как уже говорилось выше, бревенчатые бани возводят из оцилиндрованных бревен, т. е. бревен с выравненным по все длине размером. Для постройки используют такие виды древесины, как ель, осина, сосна. Для нижней части возможно использование дуба, так как он хорошо справляется с влагой. При отборе бревна должны пройти качественную проверку на отсутствие:

• изменений толщины более одного сантиметра на метр длины;
• полостей возле сучьев;
• пятен на срезе и большой сердцевины;
• неестественного цвета древесины.

Для того чтобы не допустить гниения, бревна обрабатывают антисептиком, а их срезы окрашивают специальными средствами. Также древесина подвергается обработке антипиренами, что обеспечит, конечно, не стопроцентную, но более высокую степень защиты постройки от возгорания. Оцилиндрованные бревна делают только в производственных условиях. Для возможности укладки бревна оснащают продольным пазом в форме полумесяца или финской, имеющей более сложные очертания. Вы можете заказать готовый сруб или собрать его своими руками. Бревна имеют диаметр от 180 до 320 мм. Логично, что от толщины бревна зависит температура внутри бани.
