Отопительные печи Кузнецова — чертежи, порядовка колпаковой банной кирпичной печи своими руками, фото и видео

Необходимые материалы и инструменты

Отопительно-варочная печь Кузнецова предусматривает наличие следующих материалов, чтобы полностью обеспечить проект:

• кирпич для печи (красный, огнеупорный);
• колосниковая решетка;
• дверца для печной, варочной топки и поддувала;
• панель для варки;
• «летняя», топочная и задвижка для дымоходной трубы;
• металлический уголок и полоска;
• лист металла, керамическая плита или любой другой имеющийся материал с огнеупорными свойствами.

На одних материалах двухколпаковая печь не построится, поэтому стоит заблаговременно позаботиться о наличии строительного инвентаря. Список необходимого оборудования может меняться в зависимости от желаемой постройки и дополнительных требований заказчика. В работе также не обойтись без следующих инструментов:

• кельма;
• шпатели;
• миксерная насадка для раствора;
• строительный уровень;
• болгарка;
• перфоратор;
• отвес;
• посуда для замеса раствора.

Подготовка к работе

До того как соорудить печи Кузнецова своими руками, внимательно изучается схема постройки, уточняются все спорные моменты кладки. На начальном этапе необходимо заложить мощный фундамент, чтобы конструкция выстояла перед всеми внешними факторами в будущем. Важные советы на подготовительной части работы:

• Очаг и колпак совмещаются сухим швом, чтобы потоки воздуха правильно циркулировали в процессе топки печи.
• Камин не должен содержать над камерой топки катализатор, выполненный из огнеупорного кирпича в виде решетки.
• Топочная часть и колпак не объединяются по причине того, что процесс сгорания дров должен осуществляться в определенном объеме для создания максимальных показателей температуры.
• Если помещение имеет деревянные стены, конструкция печи заблаговременно ограждается специальными металлическими пластинами.

Чертежи и схемы

Купольные кузнецовские печи не так просты в изготовлении, как кажется вначале. Если порядовка закладки нарушается, раствор приготовится не той консистенции и состава, который требуется, конечный итог выйдет неутешительным. Перед установкой правильно подбирается схема постройки, подробно изучаются чертежи и только потом ведется работа.

Как сделать основание постройки?

Дровяная кирпичная печь строится с закладки фундамента, который будет основой будущей конструкции. Инструкция по работе:

1. Выкапывается яма прямоугольной формы глубиной около 1 метра.
2. Днище посыпается песком толщиной в 15 см и утрамбовывается на протяжении нескольких дней.
3. Формируется опалубка из древесных досок.
4. К работе подключают прут из металла для армирования бетонного слоя.
5. Не спеша заливается бетон, в процессе удаляются лишние пузырьки воздуха. Кирпичное основание должно быть в форме гладкой ровной плитки.
6. Фундамент сохнет на протяжении нескольких недель, после чего начинается кладка.

Основная работа

Порядовка кузнецовки осуществляется следующим образом:

1. Выкладывается слой из 20 кирпичей максимально ровно, так как это основа всей конструкции.
2. Создается основа камеры поддувала и нижнего колпака.
3. Закладывается кирпичный слой по стандартному принципу.
4. Выкладываются стенки частично из шамотного кирпича, создаются боковые стенки топочного участка.
5. Порядовка подразумевает создание топливной камеры.
6. Происходит процесс установки дверцы для камеры сгорания.
7. Следующий ряд подразумевает стандартный принцип укладки.
8. Выкладка огнеупорным и красным кирпичом согласно схеме.
9. На этом уровне формируется очаг и проход для сгорания конечных продуктов, накладывается асбестовая полоска.
10. Этап включает создание выемок для плиты и продолжается закладка по принципу предыдущих рядов, прокладывается асбестовая бечевка.

https://youtube.com/watch?v=vXFx1VcDXKQ

Всего в процессе присутствует более 30 этапов, каждый из которых требует повышенной внимательности к деталям. Все действия осуществляются согласно схемам плана, утвержденным до начала проведения работ. Проекты завершаются формированием дымохода, в особых случаях приходится обращаться за дополнительными услугами кровельщиков.

Расчёт колпаковой печи

Расчёт размера будущей печи, основывается на теплопотери обогреваемого помещения. Это не простой процесс, которые требует помощи разбирающегося человека.

Для начала необходимо высчитать кубатуру помещения. Размеры берутся по наружному периметру здания. Связанно это с тем, что помещение отдаёт тепло наружной стороной стен. Далее общую кубатуру необходимо умножить на 21.

Почему именно на 21? Это число килокалорий необходимых для прогрева 1метра кубического до 18 градусов при уличной температуре в -30. Однако это не точное число. Оно может варьироваться от 21 до 50.

Полученное число и есть теплопотеря рассчитываемого помещения. Дальнейшим действием будет деление теплопотери на 300. Это число обозначает теплоотдачу квадратного метра печи, именно прогреваемой поверхности. Получившееся число, это внешние габариты будущей печи.

Если приступать к строительству без опыта, то конструкцию внутреннего устройства печи лучше взять из готовых схем, а не придумывать самостоятельно.

Сборка отопительного котла

Чтобы не искать каких-то специальных материалов, для сборки водяного бака, следует рассмотреть в качестве альтернативы, чугунные радиаторы отопления. Они наиболее надёжны, так как спокойно перенесут высокие температуры внутри печи. Агрегат нужно разобрать на составные части и промыть раствором соляной кислоты, чтобы устранить накипь и остаточные продукты бывшего водяного отопления.

Затем секции соединяют, используя в качестве герметизации асбест-шнур, предварительно вымоченный в олифе

Его наматывают на соединения и осторожно сбивают конструкцию вместе с чугунными ниппелями. Оставляют свободными отверстия, с одной стороны – верхнее и нижнее

Туда будут проведены трубы подачи-обратки. Таким образом, теплообменник для печи готов.

Особенности эксплуатации

Отличие печей Кузнецова в том, что они не требуют особенного ухода и очень просты в эксплуатации. Для них достаточно только заготавливать соответствующее сухое твёрдое топливо (дрова) в нужном количестве.

Так как КПД колпаковой печи очень высокое, то расход дров будет намного меньшим, чем в обычных печах, к которым мы привыкли.

В колпаковых печах практически не образуется сажа, так как она уходит на вторичное сгорание и прирост тепловой энергии.

• Перед началом эксплуатации печи её необходимо хорошо просушить. Для этого её надо протопить 2 раза в сутки по одному — полтора часа небольшим количеством топлива. Дверца поддувальной и топочной должна быть открытой.
• Не рекомендуют использовать для растопки щепки и картон в больших объёмах. Только на небольшое время они дадут максимальную температуру, что повлечёт за собой растрескивание кирпичей.
• Для растопки печи лучше всего использовать бумагу, лучины или бересту. Это позволит убрать холодный воздух из трубы дымохода, создать необходимую тягу и получить температуру горения дров около 350°С. Зимой, если печь длительное время не использовалась, то растопку рекомендуют проводить при открытой «летней» задвижке.
• После начала горения в камеру топки надо положить дрова для того, чтобы получить максимальную рабочую температуру 800–900°С.

Колпаковые печи практически не нуждаются в чистке, а если возникает необходимость, то лучше всего обратиться за помощью к профессионалам печникам. Они быстро и качественно очистят дымоход, топочную, колосниковую решётку и другие элементы печи.

Видео: строим печь Кузнецова своими руками

Следуя подробной инструкции и разработанной схеме, вы сможете самостоятельно построить удобную и функциональную печь Кузнецова в своём доме. Правильно подобранная схема модели сможет украсить собой дизайн любого интерьера помещения, а также будет полностью выполнять возложенные на неё функции — отапливать дом и служить кухней для приготовления пищи.

Возведение колпаковой печи

Перед постройкой печи Кузнецова своими руками, необходимо знать некоторые правила:

1. Не на всех схемах заметно, что внутренняя кладка огнеупорного кирпича должна производиться на ребро. Керамический кирпич кладётся по усмотрению.
2. Связку кирпичей проволокой необходимо делать через каждые 2-3 ряда.
3. Производить первую растопку на минимальных температурах. Постепенно увеличивать жар.
4. Обработка наружного кирпича огнеупорным составом желательна, но не обязательна.
5. Каждый металлический элемент печи должен устанавливаться с учётом возможного расширения при больших температурах.
6. До начала кирпичной кладки, нужно проверить кирпич на наличие трещин, сколов и различных других дефектов.
7. Основание печи делается отдельно от фундамента здания.
8. При порядовке кирпича, между огнеупорным и керамическим кирпичом необходимо оставить небольшой зазор. Эта мера предостережёт кладку от разрыва при температурном расширении.

Порядовка – это набор чертежей, для поэтапного возведения печи. На чертежах изображён каждый ряд кирпичей в подробностях. Вносить поправки в эти схемы категорически не рекомендуется, так как это проверенные работы.

Пошаговое строительство колпаковой печи:

Шаг 1 – фундамент

После выбора схемы будущей печи, необходимо сделать качественный фундамент под неё. Фундамент печи не должен быть соединённым с фундаментом дома. Основание должно быть ровным во избежание дальнейшем деформации постройки. Сам фундамент должен быть на 20 сантиметров выше уровня пола и на 10 сантиметров больше по периметру, чем сама печь. После откапывания ямы и сооружения опалубки, необходимо насыпать песочную подушку около 20 см, закрепить армирующий каркас из металлических прутьев и можно заливать раствор.

Шаг 2 – кладка печи

После полного застывания основания можно приступать к кирпичной кладке. Перед кладкой первого ряда, необходимо постелить на фундамент слой отражающей фольги. Если дом деревянный, то перед фольгой требуется положить лист асбеста.

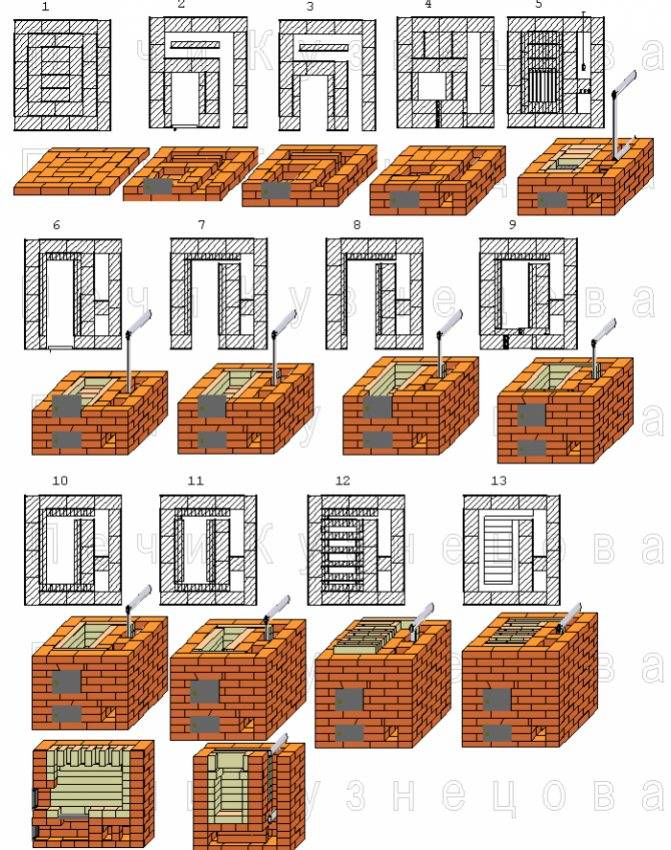

Порядовки колпаковой печи:

Красным обозначен керамический кирпич, жёлтым – огнеупорный.

Некоторые кирпичи придётся разделять пополам, некоторые стачивать и делать нестандартную форму.

Кладку нужно производить равномерно. Кладка боковых стенок должна происходить справа налево. Во втором ряду устанавливается дверца поддувала и окошко для чистки печи. По окончанию второго ряда можно начинать делать канал для дыма.

Далее укладываются ряды между поддувалом и дверцей печи. В это же время создаются внутренние перегородки. На 5 ряду нужно установить колосник.

Возведение печи по порядовке, несложное задание, однако необходимо всё делать внимательно что бы не допустить ошибку.

Шаг 3 – проверка

После окончания кладки, должно пройти не менее суток, для полноценного застывания раствора. По истечению этого времени, можно провести проверку печи.

Для первой растопки достаточно небольшого количества топлива. Постепенно температуру необходимо увеличивать. Во время такой проверки печь подвергнется обжигу, определиться работоспособность, а так же герметичность.

При обнаружении нарушений герметичности, необходимо как можно быстрее устранить их. При пробном разогревании, температуру требуется поднять до 700-900 градусов.

Особенностью колпаковых печей Кузнецова, является технология “плавающей топки”.

Для такого типа топки используется сухой шов.

Сухой шов – это специальный зазор, который находиться на дне топки возле крайнего угла. Благодаря этому шву, происходит безопасное разделение газа в топке на горячий и холодный.

При кладке граней, можно использовать закруглённый кирпич. Он подойдёт к разным видам интерьера. Ещё один плюс закруглённых краёв заключается в меньшей деформации от физических воздействий.

При выборе материла для теплоотражения, может встать вопрос о покупке рубероида вместо теплоотражающей фольги. Лучше использовать фольгу, вследствие металлической составляющей.

Подводя итоги можно сказать, что  печь Кузнецова по готовым порядовкам, сможет сделать человек без опыта. Однако стоит помнить, что строгое исполнение правил и технологий готовых чертежей – прямой залог успеха. Можно изменять размер, но следует помнить о правильной порядовке. Собственные изменения могут привести к разрушительным последствиям.

При появлении определённых сложностей, лучше обратиться к специалистам. Особенно при строительстве печи с 2 и более колпаков.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Как своими руками построить печь Кузнецова?

Начать стоит с определения ее правильного расположения и проведения подготовительных работ. Стены печи должны располагаться так, чтобы отапливались все комнаты, а мощность ее должна восполнять тепловые потери дома. Для этого чертим план помещения и рисуем местоположение. Стыковка межкомнатных перегородок и печи должна происходить через противопожарную кладку, а также должны соблюдаться разрывы между печной трубой и стропилами, а также другими деревянными элементами перекрытий.

Печи Кузнецова и их чертежи представлены для свободного доступа любому пользователю Интернет. Из их огромного множества вам остается лишь выбрать подходящий тип и экстерьер. Любую из них при необходимости можно выполнить в зеркальном варианте. В помощь строящим печи Кузнецова снято много видео материала и бесчисленное количество пояснений, так что, если есть желание и усидчивость, вы вполне добьетесь хорошего результата.

Есть такие понятия, как теплоотдача и теплопотеря. Так вот, перед началом строительства следует рассчитать потерю тепла дома. В расчет берутся материалы стен, наружное утепление, штукатурка, стеклопакеты, подвал или фундамент, структура пола, потолки, все внутренние перегородки и отделка. Плюс еще местность, в которой вы живете. У каждого материала своя плотность, из которой следует коэффициент теплопроводности (такие таблицы уже составлены). Возьмите в расчет также комфортную для вас температуру и по формулам высчитайте суммарную теплопотерю в единицах Вт/м².

Теперь выбираем из каталога печей ту, чья скорость теплоотдачи компенсирует потери вашего дома. Каждый квадратный метр печи при двух топках в сутки отдает примерно 500 Вт в час, то есть конструкция сечением 1 м и высотой 2 м с четырех сторон отдает 4 кВт тепла в сутки. Одноразовая топка снижает этот показатель на коэффициент 0,6-0,7. Для сравнения, многие зарубежные производители указывают в несколько раз большую мощность своих печей, но это объясняется все тем же низким КПД, когда для достижения эффективности требуется больше энергии.

Что еще нужно учитывать перед началом? Все печи Кузнецова разложены на порядовки – послойные кладки. Минимальный размер элемента – 1/8 кирпича. Все зазоры, расстояния и отверстия обозначаются дробью, например, 3/8, 1/4 кирпича. Таким образом, независимо от габаритов материала, вы можете возвести пропорционально верную конструкцию.

Принятые рекомендованные материалы и параметры:

• наружная кладка: глиняный кирпич 250х120х65 мм, минимальная марка – М150;
• внутренняя кладка: кирпич огнеупорный шамотный ШБ-8 250х123х65 мм, Ш-5 230х114х40 мм;
• шов наружной кладки – 5 мм;
• высота ряда со швом – 70 мм;
• 100-130 кг качественной глины и очищенный песок без органических примесей, около 1 мм, из расчета 1:2 либо готовая глинопесчаная сухая смесь из расчета 0,2 кубометра на 500 кирпичей;
• металлическая фурнитура: задвижка, топочная и поддувальная дверки, колосниковая решетка, 2 стальных уголка, 5 м проволоки.

Любое строительство начинается с хорошего фундамента. Его делают из бетона или бута, разведенного цементом с выступом в 5-10см по всему периметру печи. Верхний уровень оказывается заподлицо с фундаментом дома. Далее основа застилается рубероидом или другим изолятором. До нужного уровня докладывают кирпич с учетом металлических уголков для противопожарных выпусков. Недопустимо доливать бетонную смесь, так как кладка впоследствии будет усаживаться неравномерно.

Когда фундамент готов, начинаем выкладывать печь Кузнецова относительно схемы.

В целях пожарной безопасности нельзя использовать шамотный кирпич, так как это грозит перегревом печи. От высоких температур огнеупорный материал расширяется, поэтому между внешней и внутренней кладками необходимо соблюдать зазор 5-6 мм. Горизонтальные полости заполняются бумажным упаковочным картоном, а вертикальные – базальтовой или каолиновой ватой.

Металлические приборы включаются в кладку с расширительным зазором в 5 мм. Это расстояние тоже закладывается огнеупорной ватой.

Принцип действия печи

В основе лежит принцип свободного движения газов. Для циркуляции воздуха в обычной печи необходимо воздействие внешней энергии, то есть, создания принудительной тяги в трубе.

Когда газы находятся в замкнутом пространстве, при наличии постоянного источника тепла, они под собственной тяжестью разделяются – холодные оседают вниз, горячие поднимаются наверх. При этом в области высоких температур давление растет, а там, где холодно – падает и вырабатывается энергия.

Выходит, турбулентное движение возникает автоматически благодаря законам физики. Это значит, что если грамотно направить конвекционные потоки, то тепловая энергия будет переноситься самими массами газа.

При электрической подаче тепла тяговой трубы не требуется. Если печь отапливается дровами, то неизменно продукт горения должен выходить наружу.

Благодаря хитрой конструкции, он скапливается на последней стадии своего пути, оказываясь как будто под колпаком. Там он снова перегорает, до конца отдавая своё тепло, и затем уже в виде бесполезного газа выводится на улицу, не охлаждая систему. Такие печи ещё называют колпаковыми.

Основополагающая особенность газового наполнения полостей состоит в том, что, сколько бы ни было отсеков у печи, они все заполняются газом равномерно и во всех происходят одинаковые физические процессы. Создать нечто подобное при помощи тяги, принципа противотока (широко применяемого в Европе) или других конвективных способов невозможно.

Вот почему подобные печи – это инновация в системе печного отопления.

Они сами себя регулируют и, какую бы конфигурацию им ни придавали, они всегда работают по естественному принципу.

Принцип устройства печи довольно прост: нижний ярус и топливник (его еще называют очагом) объединены в единое пространство – колпак, внутри которого и происходит свободное движение горячих газов.

Самые горячие, более легкие, газы перемещаются к верхней части колпака, а «тяжелые» холодные – находятся в нижней. А между ними циркулируют газы, имеющие промежуточную температуру.

Нагретый воздух долго удерживается в печи, передавая жар стенам колпака, а остывший по специальному проходу отводится в дымоход. В колпаке температура горения очень высока. Коэффициент полезного действия подобной печи в три раза выше, чем у традиционной русской.

Преимущества и недостатки “Кузнецовок”

Колпапоковые печи отличаются от других видов печей большим количеством преимуществ:

Колпаковая печь

1. Основным преимуществом колпаковых печей является высокий показатель КПД. Около 80-85%. Это намного выше, чем у других типов печей.
2. Сгорание топлива происходит при очень высоких температурах, без сторонних технологий.
3. Для колпаковых печей подходит любое топливо. При сгорании остаётся крайне малое количество сажи.
4. Вследствие минимального образования сажи, данные печи не требуют постоянной чистки.
5. Возможность объединения колпаковой печи и водяного отопления дома. При этом технические характеристики печи не изменяются.
6. Короткий дымоход. Благодаря такому типу конструкции происходит экономии на строительных материалов. Однако сила тяги не снижается.
7. Такая печь подходит для любого помещения, вне зависимости от размеров комнаты и ее назначения.
8. Дизайн “Кузнецовки” можно оформить под множество задумок заказчика.
9. В колпаковых печах, отсутствует необходимость в активном использовании вьюшки. Воздух самостоятельно распределяется.
10. Долговечность. Благодаря равномерному нагреванию и остыванию печь менее подвержена деформации.
11. Простота сборки. Даже человек без опыта, следую необходимым инструкциям, может сложить печи Кузнецова. Однако это не всегда так.

Недостатков у таких печей гораздо меньше чем преимуществ. К минусам можно отнести:

1. Необходимость помощи мастера при строительстве нескольких куполов. Такие услуги стоят соответствующих денег.
2. Массивный размер. Однако и стандартные русские печи не отличаются маленьким размером.
3. Не всегда удаётся получить от колпаковой печи 80% КПД. Обычно этот показатель 55-60%.

Правильно подобранный тип колпаковой печи, сможет обеспечить не только обогревом жилых помещений, но и помочь при готовке пищи или нагреве воды

Добавить комментарий Отменить ответ

Имя *

Комментарий

Поиск:

• Контакты
• Карта сайта

текстареа>текстареа>хедер>хедер>хедер>хедер>хедер>хедер>

Описание

Печь Кузнецова — Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом. Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов. Высокая эффективность и низкий уровень выбросов сажи в этих отопительных печах является преимуществом для энергоэффективных домов с использованием разных видов топлива, таких, как древесина и т.д.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Свободное перемещение газов в печи

Второе тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

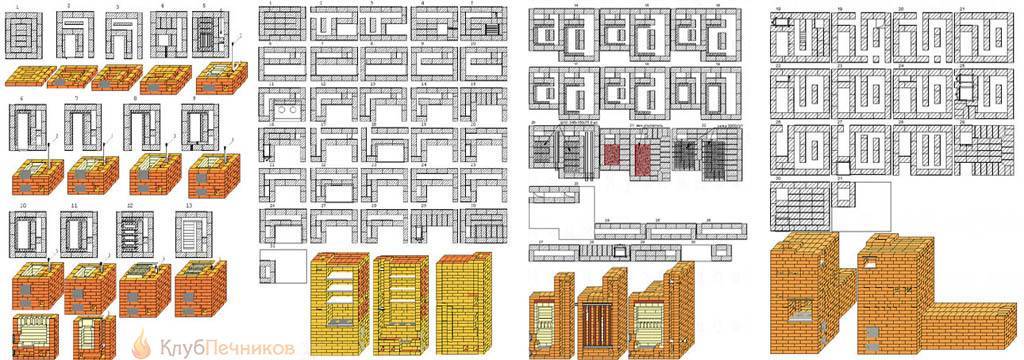

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной. отопительно-варочной. двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.
