Принцип работы и преимущества конструкции
Название устройства говорит само за себя. Действительно, принцип работы такой печи напоминает функционирование ракетного двигателя, работающего на твердом топливе. Кратко его можно описать таким образом:
- Дрова и уголь закладываются в вертикальный бункер, после чего раскаленные газы поднимаются вверх.
- Газы попадают в так называемую зону дожигания – здесь они подвергаются вторичному горению из-за сильно разогретого пространства.
- Дожиганию способствует не первичный, а вторичный воздух, поступающий через дополнительный канал подачи.
- Далее газы следуют по сложной системе дымоходов, которые монтируют в капитальных конструкциях с целью полного прогрева всех помещений.
Подобная конструкция дает довольно много ощутимых преимуществ по сравнению с обычной печью:
- Газы сжигаются полностью – промежуточных продуктов горения практически не образуется. Это позволяет, с одной стороны, извлечь энергию из топлива по максимуму. А с другой – углекислый газ и вода не засоряют внутренние поверхности труб и дымоходов, благодаря чему чистить их гораздо проще.
- Благодаря разветвленной, достаточно протяженной системе дымоходов одна печь способна протопить целый дом стандартных размеров (100-150 м2). К тому же тепло от нагрева держится 6-7 часов.
- Конструкция безопасна, поскольку риск проникновения продуктов горения исключается – все промежуточные продукты окисляются воздухом полностью. Таким образом, в печи не образуется угарного газа, он переходит в углекислый.
- Собрать конструкцию можно довольно быстро и по сути бесплатно – например, из обычной трубы или старого пустого газового баллона печь ракета конструируется за несколько часов. Наиболее простые варианты показаны на фото.
Печь многофункциональна: несмотря на простоту конструкции, она способна не только обогревать помещение, но и позволяет готовить еду, а при желании можно обеспечить и теплое спальное место. На рисунке приведен походный вариант, который предусматривает возможность готовки пищи в полевых условиях.
Конечно, есть у этой конструкции и определенные недостатки, однако их немного:
- Прежде всего, разгоревшуюся ракету не стоит оставлять без присмотра – но строго говоря, это правило применимо ко всем печам. Если газы создают слишком высокое давление, прогрев может резко усилиться, что потенциально может вызвать пожар.
- В печь на реактивной тяге не стоит закладывать даже едва влажную древесину. Из-за паров воды промежуточные продукты сгорания не смогут догореть до конца, в итоге возникнет обратная тяга, и пламя ослабеет.
- Наконец, в случае с баней ракета не подойдет. Имеется в виду, что конструкция не годится для парилки, прогрев которой осуществляется за счет инфракрасного излучения. А подобного излучения ракета дает явно недостаточно.
Наглядное описание устройства печи ракеты можно увидеть здесь.
Как правильно топить печь
Если для топки мобильных ракетных печей не требуется особой подготовки, то для того, чтобы печь длительного горения работала на пределе своих возможностей, необходимо обязательно произвести предварительный прогрев. Подобное мероприятие также позволяет снизить степень загрязнения дымохода.
Прогревать печь удобнее всего бумажными листами, деревянными щепками и опилками. Степень прогрева оценивается по возникающему гулу в канале. Изначально гул будет сильным, это свидетельствует о высокой тяге и маленькой температуре, по степени снижения шума можно говорить о повышении температуры в топке.
Для прогрева ракетной печи лучше всего использовать мелкие щепки и опилки
Как только шум начал уменьшаться, в топку загружается основное топливо. Минут через 15 заслонка начинает постепенно закрываться. Зазор должен быть отрегулирован таким образом, чтобы из печи доносился еле слышный шелест.
Удачных конструкций ракетных печей в сети предостаточно, при этом авторы часто руководствуются больше интуицией, чем техническими расчётами. Главное — придерживаться «Г-образного» вида конструкции, а дальше всё зависит лишь от вашей фантазии.
Обязательно проверяйте работоспособность печи на предварительном этапе.
Приступаем к работе
От профиля отрезаем кусок 20 см, остальное разрезаем на три части.
С куска, размером 315 мм изготавливается основание «лежак», со второго, размером 300 мм – место для загрузки дров и приваривают его под углом. Для этого делаем спил на косую.
Третью заготовку, размером 280 мм, разрезаем поперёк, получится два швеллера, тот у которого ширина 35 мм приваривается снизу, тем самым изготавливается поддувало.
На верхней поверхности основания вырезаем прямоугольное отверстие на всю ширину, длинной под бункер с поддувалом, на нём же со стороны стыка делаем вырез под нее. Расстояние от начала до заготовки 100 мм.
Следует соблюдать меры безопасности при разрезании, сначала его нужно наполнить водой, это вытравит остатки газового конденсата.
Процесс изготовления поддувала
Снизу основы, напротив отверстия привариваем пять прутьев, длинной 16 см, из арматуры. Между приваренными колосниками делаем прорези. Далее привариваем другую часть швеллера (остаток с третьей заготовки) ниже колосников. Навариваем на заднюю стенку, на которой для удобства дальнейшего монтажа делам скос, его заглушку. После того как приварили «рабочую» заготовку к основе, следует заварить низ заглушкой.
Далее приступаем к изготовлению кожуха, который будет выполнять роль кондуктора. Пространство между ними наполним минеральным наполнителем перлитом. Внизу его, делаем вырез под «лежак», ширина 120, а высота выреза будет 160 мм, т.е. снизу приварим полоску, используя отрезанный кусок длинной 40 мм.
Это утепляет дно на стыке перлитом. Прячем её в кожух, на его дно привариваем круглую крышку.
Искомый объём перлита
Для предстоящей покупки следует выяснить экспериментальным путём, для этого следует залить это пространство водой. Получается искомый объем. Перлит продают в садовых магазинах, мера измерения его – литры. К бункеру приваривается швеллер, через него будет обеспечиваться тяга и монтироваться загрузочный бункер на основание. Внутрь «рабочей» организовываем подачу воздуха. Для этого врезаемся туда через кожух и к месту прорези привариваем заготовку, в виде кольца. Куском профильной трубы делаем отвод для воздухопровода. На нём делается дверка для регулировки.
Изготовляются и приделываются дверки на топку с поддувалом и на загрузочную камеру с камерой тяги. Дверками на загрузочной надо пользоваться регулярно, на топке же – лишь при розжиге или при выборе золы, поэтому конструктивно выполнить их лучше так, как показано ниже, будет практичнее.
Перлит засыпан и отверстие сверху заваривается кольцеобразной заглушкой. В данном случае использовалось 5 с половиной литра утеплителя.
Производятся замеры и вырезается отверстие, для того чтобы одеть нижний участок утеплителя. Так как на печке сбоку был приделан подсос воздуха, вырез выходит не правильной прямоугольной формы.
Также изготавливаем два баллоновых кольца.
Кольца одеваются на стыке между, одно снаружи, другое внутри.
Между ними укладывается набивка, в роли которой выступает негорючий уплотнительный шнур, длинной 150 мм, а толщиной 10 мм. Эти манипуляции позволят надежно закрепить верхний отдел колпака, посадив его в пазы образовавшегося так называемого «седла», при этом, он остается съёмным, чтобы в будущем обеспечить возможность чистки от отходов.
Ракетная печь видео
Watch this video on YouTube
Для удобства монтажа нижней части печь можно перевернуть. Центруем его с помощью приваривания распорок между колпаком и кожухом. После этого ввариваем вставку над «лежаком» на место выреза. Привариваем кольца, ширина которых 30 мм с выпуском на верх 20 мм, одно внутрь нижнего колпака, другое с внешней стороны.
Производим расчет расстояние между верхом «рабочей» трубы и верхней поверхностью колпака. Площадь сечения должна быть меньше боковой площади воображаемого цилиндра. В данном случаем диаметр ее равен 120 мм. Площадь сечения равна 11304 мм². Опытная вычисленная цифра искомого расстояния равна 50 мм.
Резюме: верхнее будет нагреваться, а тепло расходиться по всей площади поверхности – это и будет печь с отличным КПД, так как тепло останется в устройстве, а не вылетит в дымоход.
Колпак скрепляется следующим образом: уголки с отверстиями на 10 навариваются по контуру снизу и сверху и скручивается болтами длинной 8х8 см в четырёх местах.
Последний этап – вывод дымохода в нижней части. Для этого вырезается под него отверстие.
Стационарная ракетная печь в данной статье была рассмотрена на примере видеоматериала, который можно посмотреть, перейдя по ссылкам ниже:
Watch this video on YouTube
Watch this video on YouTube
Техника безопасности
Даже если вы уверены, что баллон пустой, на дне могут оставаться остатки сжиженного газа. Поэтому, чтобы не рисковать, необходимо избавиться от него. Для этого следует оставить конструкцию в открытом виде на 12 часов. При этом необходимо удостовериться, что вблизи отсутствуют источники возгорания.
Перед тем как промыть конструкцию, необходимо открутить вентиль
Спустя это время необходимо промыть внутреннюю часть баллона чистой водой, что позволит удалить остатки газа. Кроме того, для чистки конструкции разрешается использовать известь с водой или хлор. Правда, после таких манипуляций может остаться неприятный запах, который быстро выветривается.
Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления
Стеллаж из профильной трубы 20х40 своими руками
Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:
- переносные агрегаты из металлических труб, жестяных банок или вёдер;
- реактивные отопительные приборы из газового баллона;
- печи, построенные из шамотного кирпича и металлической ёмкости;
- отопительные теплогенераторы с лежанкой.
Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.
Переносная печь-ракета
Переносные ракетные печи изготавливаются промышленностью серийно
Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.
Агрегат из газового баллона
Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.
Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений
Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.
Комбинированная ракетная печь из кирпича и металлической бочки
Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.
Устройство печи с огнеупорной футеровкой рабочей зоны
Реактивная печь с лежанкой
Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.
Схема реактивной печи с лежанкой
Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.
Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.
Печь “Антошка”
Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.
Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.
Печь “Антошка”
Материалы
Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:
- Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
- Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
- Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
- Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
- Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.
Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см – таких прутов потребуется приобрести 4 шт.
Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук
Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки
Инструменты
Для проведения всех необходимых работ потребуются, как и в прошлом варианте:
- Болгарка.
- Сварка (для надежного крепления всех элементов).
- Маркер.
- Ножницы по металлу (для работы с мелкими элементами).
Также нужно иметь защитные очки и перчатки.
Этапы изготовления
Для изготовления печи «Антошка» потребуется сделать:
- Разметить имеющуюся в материалах трубу (поставить ее вертикально).
- Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
- В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.
Вторая часть работ:
В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.
После к нижнему отверстию вариации ракетной печь робинзон снаружи нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:
- Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
- На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).
Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.
Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:
Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба
Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.
Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.
Стационарная печь
Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно.
Стационарная реактивная печка
Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:
- Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
- Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
- Естественная тяга в дымоходной трубе.
Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение.
Порядовка кирпичной печи-ракеты
Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже.
Печь с лежаком из горизонтальных ходов
Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.

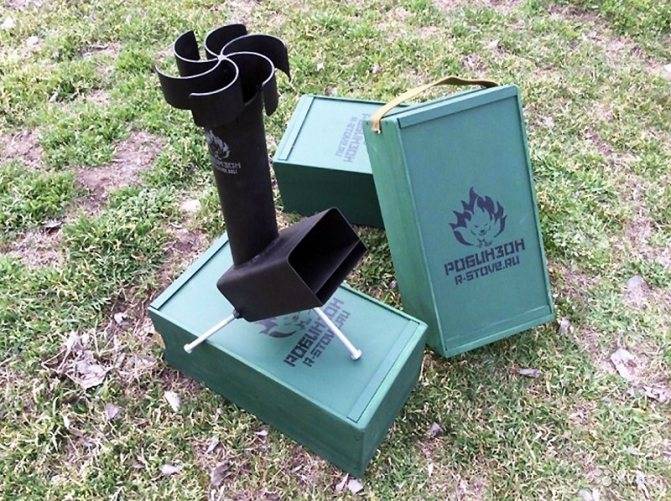

Промышленная мобильная модель «Робинзон»
Виды реактивных отопительных установок – что нужно вам?
Самые простые ракеты делаются из практически любых жестяных емкостей. Портативную печку можно изготовить из ведра, банки, в которой хранилась краска, и так далее. Такие системы идеальны для пикника на природе, они часто используются на стройплощадках. Простые печи не подходят для обогрева помещений. Ими пользуются исключительно для приготовления пищи, подогрева воды. Ракету, сделанную из ведра, можно топить мелкой лучиной, сухими шишками и листвой, пучками веток. В такой печке продукты сгорания не успевают образовать древесный горючий газ. Они сразу уходят в дымоход.
Более сложные отопительные конструкции создаются из старого газового баллона или из металлической бочки и кирпича. Эти печи обязательно снабжаются стояком для повышения тяги и расположенным горизонтально дымоотводящим трактом. Существуют и ракеты полностью из кирпича. Они могут оснащаться сразу несколькими дымоходами и применяться для отопления больших помещений и нагрева пола. А при желании реально соорудить даже полноценную печь-лежанку.
Да, нет ничего грешного в том, чтобы сделать ракетную печь из баллона
Мы расскажем, как самостоятельно сделать все указанные типы реактивных устройств для отопления. А начнем наш мастер-класс с самого простого – с изготовления элементарной садово-походной печки из двух жестяных емкостей (ведер, банок). Кроме них нам понадобятся стальные хомуты сечением 10 см, уголки из металла, болгарка, труба для дымохода из нержавейки, ножницы для металла, щебенка. Схема работ будет следующей:
- Берем два ведра. Из емкости меньшего объема (диаметра) делаем крышку для нашей ракеты. Вырезаем в ведре отверстие. Оно необходимо для организации дымохода.
- В большем ведре вырезаем внизу еще одно отверстие. К нему мы подсоединим топку. Все операции выполняем ножницами по металлу, загибая образующиеся лепестки (куски жести) внутрь.
- Из трубы и уголков сооружаем прямоток. Вставляем его в ведро, а затем, используя хомут, соединяем с загнутыми лепестками.
- Засыпаем щебенкой пространство между прямотоком и корпусом отопительного устройства. Этот стройматериал станет играть роль аккумулятора тепла и одновременно теплоизолятора.
- Надеваем второе ведро на печку.
- Сгибаем из проволоки небольшую конфорку, на которую можно будет устанавливать посуду с водой и пищей.
Желательно покрасить портативную ракету любой краской с высоким уровнем жаростойкости. После высыхания можем использовать элементарную варочную печку
Обратите внимание! Розжиг ракеты осуществляется через патрубок, отходящий от прямотока
Отопительный агрегат с лежанкой
Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.
Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка
Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков
Конструкция печи с лежанкой
Конструкция печи с лежанкой
Размеры и пропорции конструкции
Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.
Базовые расчетные величины, это
- D – диаметр барабана (корпуса печи);
- S – площадь внутреннего поперечного сечения барабана.
Расчеты параметров конструкции ведутся с учетом, что
- Высота барабана (Н) составляет от 1,5 до 2 D.
- Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
- Толщина обмазочного слоя на барабане – 1/3 D.
- Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
- Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
- Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
- Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
- Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
- Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
- Площадь сечения внешнего дымохода составляет 1,5-2 S.
- Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
- Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
- Высота дымовой внешней трубы должна составлять от 4 метров.
- Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.
Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.
Особенности футеровки
Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.
Обратите внимание: Что такое органайзер для канцелярии: способы хранения канцелярских принадлежностей
Правильное выполнение футеровки
При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.
