Как сделать пеллетную горелку своими руками?

Устройство дымохода

Когда речь идёт об отопительном оборудовании, которое работает на твёрдом топливе, нужно обязательно устраивать дымоход. В данном случае, дымоход делают из трубы диаметром 100 мм.

На расстоянии 50–100 мм от верхнего среза печи, врезают дымоотводный патрубок. Это отрезок стальной трубы, в которую будет плотно входить дымовая труба. Дымовой канал делают с небольшим горизонтальным участком — 50 – 60 см прямой трубы хватит для того, чтобы ослабить тягу. Не допускается большое количество колен до выхода из помещения.

В эксплуатации удобен дымоход, выполненный из нескольких отрезков. Так его можно будет без проблем чистить.

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Изготовление своими руками

На первый взгляд может показаться, сделать такой прибор самому невозможно. Есть два способа создания такого отопительного агрегата. Первый заключается в том, что котёл монтируется по частям с нуля, второй — проводится установка пеллетной горелки в твердотопливной котёл. Очевидно, что последний вариант является более простым, однако, для создания оборудования понадобится сам котёл, работающий на твёрдом топливе.

Перед тем как приступать к выполнению работы, необходимо сделать чертежи пеллетного котла. Если же приступать к монтажу без предварительно составленного плана, есть риск совершить ошибку, которая потом отразится на функциональности, долговечности и безопасности прибора.

Горелка

Самым дорогостоящим элементом самодельного отопительного оборудования является именно горелка. Рекомендуется не экспериментировать, и не подвергать себя опасности, а купить в магазине качественную деталь, которая стоит порядка 40 тысяч рублей. Этот элемент выполняет такие функции:

Пеллетный котел своими руками: чертежи

• отвечает за воспламенение топлива;
• регулирует интенсивность пламени;
• контролирует пламя.

Котёл

После приобретения горелки следует позаботиться о не менее важной части агрегата — корпусе. Он может быть выполнен из разных материалов, но самым популярным считается чугун и сталь

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД

Что касается положения, то наиболее выгодными являются горизонтальные котлы, в которых самый высокий показатель КПД.

Однако, выполнить их своими руками весьма проблематично. Основные составляющие самого пеллетного котла:

• корпус. Кроме чугуна и стальных листов для выполнения корпуса котла применяются и другие материалы, например, кирпичная кладка;
• теплообменник. Именно от него зависит температура в доме. Элемент располагается внутри корпуса, представляет собой несколько последовательно соединенных труб.

Конструкция пеллетного котла предусматривает обязательное наличие таких составляющих отопительной системы, как дымоход, зольник, камера сгорания.

Топливный бункер

Это место предназначено для хранения топлива, то есть пеллет

Этому нужно уделить особое внимание. Из такой ёмкости топливо подаётся через шнек прямо в горелку

Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;

Чтобы изготовить бункер для пеллетного котла своими руками, нужно запастись такими материалами;

• электродвигатель;
• транспортировочный шнек;
• наружный кожух;
• вместительная ёмкость.

Потратив немного времени, финансовых средств и усилий, вполне возможно сделать пеллетный котёл своими руками. Чертежи составляются вместе со специалистом, чтобы предупредить возможные ошибки. Само отопительное оборудование являет собой несколько отдельных элементов, которые, работая вместе, отвечают за эффективное и быстрое нагревание дома.

Как сделать пеллетную горелку своими руками

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно.

Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах.

Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений — пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать.

В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении.

Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи.

Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой.

В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления.

Разобраться в работе устройства поможет схема пеллетной горелки.

https://www.youtube.com/watch?v=pkvWhUl1Nws

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

• Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
• Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм.

Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место.

Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Устройство и принцип работы пеллетной горелки

Функциями пеллетного горелочного устройства – является создание условий в топочном пространстве для равномерного и полного сжигания пеллет, создание нужного процентного содержания топливно-воздушной смеси и стабильного режима горения пламени, для выработки и передаче тепловой энергии к водяному теплоносителю, циркулирующему по внутреннему сечению котловых поверхностей нагрева.

Базовые компоненты, чтобы выполнить пеллетную горелку своими руками:

• топочная камера для сжигания топлива, выполненная из жаропрочных труб прямоугольного или круглого сечения;
• колосник пеллетной горелки;
• топливный бункер для загрузки пеллет;
• топливный конвейер шнекового типа для перемещения пеллет;
• дутьевой вентилятор для пеллетных горелок, который осуществляет подачу кислорода в зону горения.

Процесс работы бытовых и промышленных пеллетных горелок может быть полностью автоматизирован. При установке большого топливного бункера, допускается автономная работа оборудования без присутствия оператора свыше 7 дней.

Для таких котлов подбирают универсальные устройства, к примеру, пеллетная горелка Pelltechpv 20b с ценой 96083 руб., которая может устанавливаться не только в пеллетный котел, но и в дизельный и любой твердотопливный агрегат.

Пеллетные горелки котлов имеют несложный принцип работы, он состоит из нескольких этапов:

1. При включении кнопки запуска котла включается дутьевой вентилятор и одновременно шнековый транспортер, который из бункера подает пеллеты в топочную камеру.
2. Управляющий контроллер дает сигнал на электрический ТЭН для воспламенения пеллет.
3. При достижении температуры греющей воды в контуре отопления установленного значения, термодатчик отправляет электросигнал электронному блоку управления для перевода котла в состояние горячего резерва.
4. При падении температуры в контуре отопления ниже установленного уровня, температурный датчик передает сигнал на блок управление для запуска котла, вначале включается вентилятор, затем шнековый транспортер с топливом и запальное устройство.

Гравитационные горелки

Гравитационная пеллетная горелка обладает самым простым способом функционирования. Она выполняется энергонезависимой и сможет работать даже без электрической энергии. Движение пеллет в ней осуществляется прямо из бункера насыпью, прямо в пиролизную камеру.

Воздухоподача и удаление отработанных дымовых газов происходит за счет естественной тяги в дымовом тракте котлоагрегата, создаваемой дымовой трубой.

Регулировка режима горения и воздухоподача выполняется в ручном режиме с использованием воздушной заслонки на горелочном устройстве и шибером на дымоходе.

Такой режим обеспечивает невысокий КПД и практически не может быть автоматизирован, поэтому в современных устройствах пеллетных котлов он практически не применяется.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

• Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
• Контроллеры для автоматизации процесса работы;
• Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
• Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Порядовка кирпичной печи для гаража

Кирпичные печи дают более мягкое тепло, но пока они сами не нагреются, греть гараж не будут. Если вы собираетесь топить ежедневно, такой вариант хорош. Если гараж будет топиться периодически, лучше сделать металлическую печь — разгонять промерзшую кирпичную печь долго и муторно, а греть она начнет часа через два.

Для тех, кто решился класть кирпичную печь в гараже выложим порядовку небольшой (относительно) печи с обогревательным щитком и варочной панелью (на всякий случай).

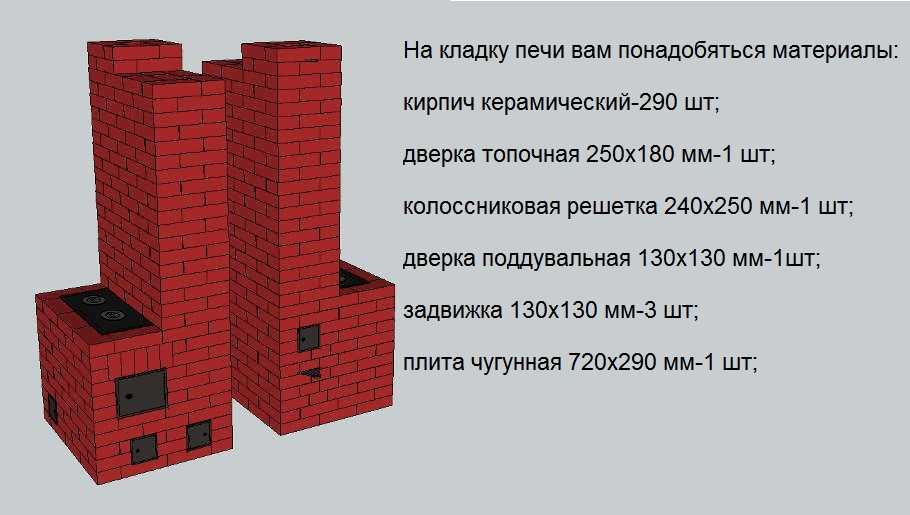

Изображение печи и необходимые материалы

Печь из полнотелого керамического кирпича (не пережженного). Без учета боя требуется 290 штук. Кладку вести на глиняный раствор, толщина швов — порядка 0,5-1,8 см.

Под эту печь нужен отдельный фундамент — масса будет под 500 кг. Его размеры больше размеров печи на 15-20 см.

Порядовка кирпичной печи для гаража

Желательна футеровка топки (укладка шамотного кирпича на шамотный раствор). Под печное литье кирпичи подтачиваются. Размеры ложа под колосники, плиту и дверки должны быть больше размеров литья. Зазор необходим для компенсации теплового расширения и также для укладки теплоизоляционной прослойки вокруг дверок. Это уменьшит образование трещин рядом с ними (из-за разного теплового расширения).

В качестве теплоизоляционного материала традиционно использовали асбестовый шнур. Если вы не хотите иметь дело с асбестом, можно нарезать на полосы картон из минеральной ваты. Только он должен выдерживать очень высокие температуры — до 1200°C (минимум 850°C).

Устанавливаемся в 6 ряду задвижка позволяет переключать печь в зимний и летний режимы. Это удобно в межсезонье, когда полная мощность не требуется, но уже сыро.

Продолжение кладки

Высоту печи можно увеличить повторив 14 и 15 ряды.

Продолжение формирования отопительного щитка

Процесс предварительной кладки печи без раствора (рекомендуется для того, чтобы подобрать кирпичи и понять что к чему) смотрите в видео.

Разбираемся в конструкции

Огромный ассортимент материалов и доступность информации позволят не испытывать сложностей с изготовлением котла.

Но любой самодельный агрегат, в том числе и твердотопливный котел, требует для сборки знаний тонкостей конструкции и производственного процесса.

Что необходимо иметь

Для выполнения работ понадобится:

• эскиз;
• навык выполнения сварочных работ;
• умение пользоваться газовым резаком;
• навыки конструктора для того, чтобы правильно выполнить разметку и раскрой материала;
• навыки каменщика;
• , работающий на твердом топливе, потребует умения пользоваться электрическими инструментами: например, резьба болгаркой или электроножницами по металлу.

Сбор материала

Для того чтобы приступить к работе, необходимо запастись материалом. Обязательно понадобятся:

• огнеупорный кирпич, строительный песок (глина);
• трубы прямоугольного и круглого профиля, листовой металл;
• колосники;
• дверки для топочного и зольного отверстия;
• чугунная плита для приготовления пищи;
• водонагреватель и насос для циркуляции воды;
• гравий или щебень, вода.

Инструменты

Производственный процесс не обойдётся без болгарки (электрических ножниц по металлу), сварочного аппарата. Также понадобится газовый резак, для работы которого необходим кислородный баллон и баллон с пропаном.

Также стоит запастись маркером по металлу, уровнем, метровой линейкой, шпателем, щипцами, пассатижами, электрической дрелью с набором свёрл. В целях безопасности обязательно нужно подготовить средства индивидуальной защиты — маски и очки. Можно приступать к работе.

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

Пеллеты представляют собой экологически чистый вид топлива, так как при их сжигании в атмосферу выбрасывается столько же углекислого газа, сколько образовывается при естественном разложении древесины

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

Строение изделия

Рассмотрим, из каких основных частей состоит самодельная пеллетная горелка. Ее задача – обеспечить равномерное сжигание топлива и стабильность пламени, благодаря которому происходит нагрев водяной рубашки котельного агрегата

Особое внимание уделяется возможности регулировки интенсивности горения

Пеллетная горелка состоит из следующих элементов:

• камера сгорания (в виде трубы круглого или прямоугольного сечения);
• загрузочный бункер для топлива;
• шнековый конвейер для подачи сыпучего топлива;
• вентилятор для нагнетания воздуха в камеру сгорания.

От объема загрузочного бункера зависит, насколько часто придется обслуживать котел, работающий в автоматическом режиме. Работа вентилятора-нагнетателя регулируется электронным блоком управления – интенсивность подачи воздуха влияет на скорость сгорания топлива.

Для работы электронного блока, вентилятора и шнекового конвейера требуется электричество, поэтому данное горелочное устройство является энергозависимым.

Принцип работы

Пеллетная печь оборудуется горелкой, которая работает по следующему принципу:

1. Первая порция топлива, поступившая в камеру сгорания, поджигается при минимальной подаче воздуха.
2. В процессе горения первой порции топлива подача воздуха увеличивается, пламя усиливается и прогревает камеру сгорания.
3. Начинается подача топлива небольшими порциями, стабилизируется наддув воздуха, факел пламени становится ровным.
4. Работа горелки в стабильном режиме позволяет экономно расходовать топливо и эффективно нагревать водяную рубашку котельного агрегата.

Особенности конструкции

Камера сгорания из круглой или квадратной трубы внутри имеет поддон для горящего топлива, а сверху – патрубок со шнековым конвейером для дозированной подачи опилок, гранул или другого мелкофракционного энергоносителя. Камера крепится к фланцевой плите, которая прилегает снаружи к фронтальной плоскости котельного агрегата.

Естественный приток воздуха не дает возможности сжигать топливо в подходящем режиме, поэтому устанавливается вентилятор, превращающий камеру сгорания в аэродинамическую трубу.

Сухое сыпучее топливо при оптимальной подаче воздуха сгорает практически без остатка. Небольшое количество пепла поток нагнетаемого воздуха уносит в зольник – то есть, камера сгорания в процессе работы самоочищается. Удалять пепел из зольника требуется раз в 7-10 дней – периодичность зависит от интенсивности накапливания несгоревших остатков. При повышенной влажности топлива очищать зольник приходится чаще.

Организация подачи сыпучего топлива в самодельную пеллетную горелку осуществляется двумя способами:

• В помещении устанавливается бункер больших размеров, в который загружается топливо на 7-10 дней непрерывной работы котла (именно с такой периодичностью требуется очищать зольник горелки). Для подачи топлива в патрубок горелки требуется смонтировать шнековый конвейер, длина которого зависит от расстояния между бункером и котлом.
• Бункер монтируют непосредственно на пеллетную горелку, чтобы сыпучее топливо попадало в шнек горелочного устройства под своим весом. Гравитационная пеллетная горелка проще и дешевле в изготовлении, но обслуживать ее придется чаще – обычно используется бункер, объема которого хватает на 1-3 дня работы котла.

Положительные особенности

Горелка на опилках своими руками – устройство, которое помогает расширить функциональные возможности обычного твердотопливного котла. Ее установка позволяет экономить дрова и уголь, если доступны недорогие либо бесплатные отходы деревообрабатывающего производства или растениеводства. Такой подход значительно сократит общие расходы на отопление частного дома, дачи или гаража.

Пеллетные горелочные устройства имеют ряд преимуществ, в число которых входит:

• экономное расходование топлива;
• минимальное количество золы и вредных выбросов в атмосферу за счет оптимизации режима горения – топливо и горючие газы сгорают практически полностью;
• небольшая потребность в обслуживании – топливо закладывается не чаще одного раза в сутки, зольник очищается не чаще одного раза в неделю, работа агрегата автоматизируется.

Устройство пеллетной горелки

Предыстория

а вот и сама горелка

Живу я в ПГТ, относительно недавно обустраиваемся в новом месте жительства. И вот, как бы начинается зима, а мы по старинке отапливаем дом дровами. На самоделку меня сподвигло не мое желание, так как мне и так неплохо было, а отец. Он решил сделать гранульную факельную горелку. Все бы ничего, да когда корпус был уже сварен, гранулы куплены, остаётся вопрос, как это все завести. Принято радикальное решение: шнек подачи движется благодаря моторчику дворника от ВАЗ, коих у нас много, ибо занимаемся ремонтом/разборкой авто, в случае чего можно заменить на такой же, не потеряв характеристики. А вот раздув осуществлён центробежным вентилятором печки от какого-то Ниссана, поломки которого боятся точно не стоит. Собрали, запустили, а управлять то как?

базовая схема для управления горением котла

Тут уже подключился я, который вроде как даже по диплому “программист”, но к сожалению, забил болт на учебу, и естественно, являюсь обычным любителем всякой электроники и не более. Сходу и без разбора заказал реле времени для шнека и ШИМ-регулятор для вентилятора. Подключил, подобрал тайминги работы, но из-за столь простой “автоматики” начались бессонные ночи. А вдруг закипит, прорвет трубу, что дальше делать? А схема была действительно опасна, т.к. КПД котла получилось очень большим для нашей горелки, поэтому температура воды либо 60+, либо котел тухнет. Поэтому отец исправил сваркой систему воздухоснабжения, тем самым снизив минимальный порог температуры. Но теперь, фиг его знает, достаточно ли мощности для нужной температуры, или наоборот, а не закипит ли?

Arduino nano v3

И тут я вспомнил, что когда-то игрался с Ардуинкой. Ровно с того момента я подумал, а почему бы не запилить автоматику на ее базе? Да, я знаю, что доверять столь опасную приблуду ардуине – идея плохая. Но выбора у меня нет, ибо бюджет в зиму немного жмёт, да и заводская автоматика не столь прекрасна ( у друга моего отца именно такая, долго он с ней игрался). Как только я сообщил о этой идее отцу, сразу был поставлен ультиматум: тыжпрограммист, давай делай, иначе будешь сам ночами сидеть у котла и крутить настроечки котла, дабы не спалить все к чертям.

Принцип работы пеллетного котла

Данное оборудование является твердотопливным котлом, для работы которого используется особый вид топлива, называемый пеллеты. Этот отопительный материал выпускается в виде небольших гранул, которые изготавливаются прессованием отходов деревообрабатывающих предприятий. Пеллетными котлами отапливаются здания, а также в них подается горячее водоснабжение. Котлы имеют различную мощность, начиная с 15 и заканчивая 100 кВт.

Использование топливных пеллетов для котлов отопления.

Отопительные котлы существуют трех видов:

1. Предназначающиеся для использования в виде топлива исключительно пеллетов.
2. Использующие резервное топливо в виде брикетов или дров. Однако, применяя резервное топливо, котел проработает только в течение нескольких часов.
3. Комбинированные, в которых имеется несколько камер сгорания. Такое оборудование работает не только на пеллетах, можно использовать дрова или уголь.

Пеллетный котел представляет собой отопительный прибор в виде конструкции, изготовленной из листовой стали. В оборудовании объединяется несколько механизмов одновременно:

1. Котел, имеющий специальную пеллетную горелку.
2. Транспортер, по которому гранулы подаются в камеру сгорания.
3. Бункер, в котором хранится топливо.

Принцип работы оборудования следующий:

В бак шнеком загружаются пеллеты, которые затем попадают в топку, где сгорают. При горении гранулы выделяют петло, разогревающее теплоносители, которые разносят тепло по всему помещению, которое отапливается.

Особенности эксплуатации пеллетных котлов отопления.

Благодаря особой конструкции камеры сгорания, которая представляет собой что-то вроде форсунки, получается высокий коэффициент полезного действия пеллетного котла, достигающий около 96 % у оборудования, принадлежащего к премиум-классу.

Для изготовления теплообменника котлов используют чугун или сталь. Чугун имеет отличную устойчивость к коррозийным процессам, однако, является довольно хрупким и не способным выдерживать гидроудары. Сталь не боится высокое давление, но ее необходимо обрабатывать специальными веществами, предохраняющими от появления ржавчины.

Пеллетный котел имеет автоматическое управление, регулирующее подачу топлива и поддерживающее температуру, на которую запрограммирован теплоноситель. Обслуживать оборудование достаточно просто. Засыпаются гранулы в бункер один раз за 2-14 суток (частота засыпки зависит от того, какой объем имеет емкость).

Правда, необходимо выполнять регулярную чистку дымогарных каналов и удаление золы из предусмотренного в конструкции котла зольного ящика. Устройства имеют различные сроки эксплуатации, на которые влияет класс оборудования. В среднем пеллетные котлы служат в течение 10-50 лет.
