Пирог стены каркасного дома с минватой: правильный подход к утеплению

Защита теплоизоляции

Некоторые утеплители требуют защиты от намокания, продувания или, например, прямого солнечного света. Часть этих задач может возлагаться на слой отделки, однако основную защиту обеспечивают специальными мембранными материалами.

Один из наиболее часто применяемых в канадском каркасе утеплителей — каменная вата — имеет свойство резко снижать сопротивление передаче тепла при намокании. Источником влаги могут быть осадки или конденсация водяного пара. В первом случае применяют специальные синтетические мешковины, пропускающие воздух и водяной пар, но задерживающие капли воды.

Проникновение пара изнутри нельзя ограничить полностью, ибо здание должно осуществлять естественный газообмен с окружающей средой. Однако можно ограничить количество водяного пара до таких значений, когда его будет недостаточно для поднятия относительной влажности в охлаждённом внутреннем воздухе до 85–90%. Обычно такой расчёт проводят для точки раздела рядов каркаса или несущей системы с внешним утеплением. Однако этот же метод может применяться и для послойного вычисления смещения точки росы в течение года внутри однородных стен.

Как правильно утеплить каркасный дом минватой своими руками

Каждый мечтает о собственном загородном доме в Подмосковье, но не многие задумываются о том, что частный дом — это далеко не квартира и требует гораздо больше внимания, особенно если его не строят самостоятельно, а покупают готовый. Отопить частный дом в холодное время года — это сложное и недешевое занятие, но можно существенно снизить расходы, сделав утепление стен каркасного дома своими руками.

Минеральная вата является прекрасным популярным современным утеплителем

Вариантов, как сделать свой дом теплее, очень много, но чаще всего используют в качестве утеплителя различные виды минеральной ваты. Используя минвату можно провести все работы самостоятельно.

Утепление дома каркасной конструкции отличается тем, что утеплитель располагается в центре стены между обрешеткой каркаса. Так утепляют каркасную конструкцию при строительстве вновь возводимого дома. Если же вы хотите выполнить дополнительное утепление уже существующего строения, то утеплитель следует располагать снаружи стен дома или внутри.

Дополнительное утепление каркасного дома проводят двумя способами:

1. Работы по наружной стене с последующей отделкой, например, сайдингом.
2. Внутреннее утепление.

Наружная термоизоляция под сайдинг

Это наиболее эффективный вариант, так как технология предусматривает не только монтаж утепляющего слоя, но и обновление фасада материалами, которые не боятся негативных факторов окружающей среды и способны легко переносить низкие температуры. Сайдинг фиксируется на направляющих, в качестве которых используют деревянный брус или металлический каркас.

Учитывая, что современная минеральная вата выпускается со стандартными размерами в рулонах или плитами, то и направляющие для крепления сайдинга набивают с шагом, равным ширине полосы минваты. В зависимости от типа минваты и стен конструкции, ее крепят, пристреливая промышленным степлером или на специальный клей. На клей крепят только плиты минеральной ваты, так как они имеют относительно плотную структуру и подложку.

Обратите внимание! Помимо самого утеплителя, на стены дома рекомендуют нанести паро и влагозащитную мембрану. Она монтируется непосредственно на стену, а уже на нее крепят утеплитель. Последним этапом внешнего утепления, является монтаж сайдинга, отдельные планки которого, при помощи замков собираются в единую поверхность, обладающую множествами преимуществ:

Последним этапом внешнего утепления, является монтаж сайдинга, отдельные планки которого, при помощи замков собираются в единую поверхность, обладающую множествами преимуществ:

1. Сайдинг невосприимчив к перепадам температуры.
2. Не боится влаги.
3. Не требует тяжелых конструкции для монтажа, так как обладает малым весом.
4. Не выгорает на солнце.
5. Долго служит. Гарантии производителя не менее 15 лет.

Внутренняя термоизоляция

Утепление внутри дома гораздо сложнее по сравнению с наружным. Использовать можно далеко не все материалы, так как необходимо соблюсти нормы пожарной безопасности и экологии. Минеральная вата, это частично природный и экологически чистый утеплитель, который отлично подходит для проведения внутренних работ.

Технология монтажа не отличается от наружного, правда, обшивается каркас не сайдингом, а гипсокартонном или ОСБ панелями (ориентировочно-стружечными плитами). Термоизоляция строений изнутри обладает своими недостатками, основные из которых это:

1. Уменьшение пространства помещения.
2. При неправильно уложенной паро и гидроизоляции стены начнут сыреть, что приведет к появлению плесени.
3. Основа стены прогревается хуже, так как тепло изнутри дома не доходит до нее, соответственно появляется эффект промерзания. Рано или поздно это приведет к разрушению несущей конструкции.
4. Возможно образование точки росы внутри слоя утеплителя или непосредственно на стене, из-за нарушенного теплообмена.

Как утеплить минеральной ватой каркас

Как уже упоминалось выше, каркасную постройку можно утеплять минеральной ватой как снаружи, так и внутри при выполнении дополнительного утепления уже построенного дома. При строительстве дома заново утеплитель в каркасной конструкции находится посередине, между обрешеткой каркаса, а не крепится на наружную или внутреннюю поверхность стены.

Технология теплоизоляции стен минеральной ватой

Для того чтобы вата полноценно выполняла возложенные на нее задачи, необходимо придерживаться всех правил монтажа. В противном случае уже через несколько лет холод начнет проникать в помещения, и каркасный дом покроется льдом.

Владелец в это время потратит все свои сбережения на отопление. Потому либо внимательно изучите все тонкости установки и сделайте все сами. Либо позаботьтесь о профессиональной бригаде.

Что касается технологии, то здесь можно работать в двух направлениях:

• от внутренних помещений наружу. Изнутри стена зашивается ОСБ плитой – пароизоляция — утеплитель – гидробарьер – снова плита — облицовка;
• снаружи вовнутрь. Сначала ОСБ – гидробарьер – утеплитель – пароизоляция –плита – внутренняя отделка.

Отличий по количеству использованных материалов нет, в дальнейшем в эксплуатации тоже, главное не перепутать где пароизоляция, а где гидробарьер.

Пароизоляции

Такую мембрану застилают под утеплитель. Со стороны помещения стена закроется плитой ОСБ. Этот слой позволит беспрепятственно выходить парам наружу, но при этом не скапливаться в утеплителе. Нам уже известно, что минеральная вата быстро впитывает влагу, потому пароизоляция необходимый элемент в процессе утепления каркасного дома.

Укладывают пленку обязательно нахлест 10–15 см. Можно двигаться как горизонтально, так и вертикально. Стыки обязательно проклеивают скотчем, чтобы влага не просочилась через эти места.

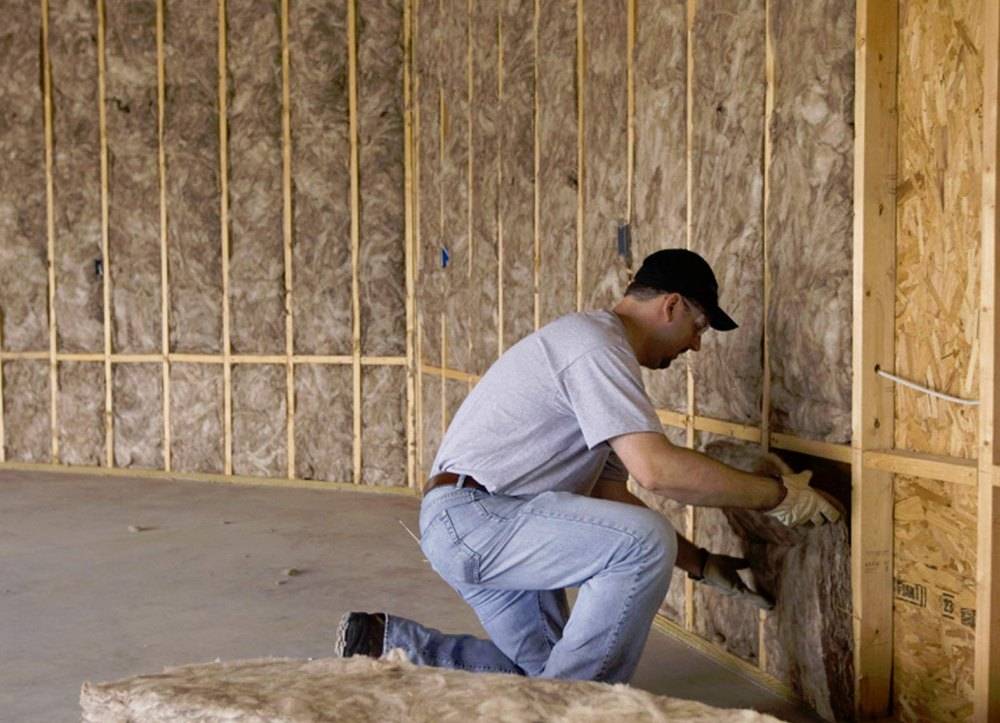

Монтаж минваты

Утеплитель укладывают между стойками каркаса плотно. Если ширина материала 60 см, то расстояние между элементами составляет около 59 см.

Это необходимо для того, чтобы минеральная вата не сползала, и не образовывались даже небольшие щели. Но нужно следить и затем, чтобы плиты не топорщились иначе добиться полной изоляции не получиться.

Если же щели все же появились, рекомендуется обработать их монтажной пеной. Это позволит снизить риски проникновения холодных потоков во внутренние помещения и потери тепла.

Внутренние стены (межкомнатные) также заполняются минватой. В этом случае она используется в качестве шумоизолятора. Процесс установки идентичен, только нет необходимости использовать гидробарьер. Лучше с двух сторон уложить пароизоляцию.

Монтаж ветро-влагозащиты

Этот слой укладывается точно так же, как и пароизоляция. Мембрану застилают поверх утеплителя, двигаясь либо снизу вверх, либо слева направо.

Обязательно делают нахлест 10-15 см, который проклеивается скотчем. Такая мембрана защитит утеплитель, да и весь каркас от атмосферной влаги и порывов сильного ветра.

Отделка стен

Для наружной облицовки стен каркасного деревянного дома не стоит использовать тяжелые варианты. Отлично подойдет виниловый или акриловый сайдинг. Чтобы его установить, поверх ветрозащиты набивают контробрешетку. Именно к этим планкам и монтируется облицовочный материал.

Дополнительная обрешетка создаст и вентиляционный зазор, а это значит, что влага, которая выходит из комнат быстрее покинет стен. Каркас дома дольше сохранит прочность и надежность.

Устройство внутренних перегородок и стен каркасного дома

Устройство внутренних стен в домах-каркасниках несколько проще, нежели внешних. Оно и понятно: в подобных строениях вся основная нагрузка (ветер, дождь и прочие осадки и явления) приходится, в основном, на внешние стены.

Итак, пирог внутренних перегородок в таких домах выглядит следующим образом:

Внутренние стены каркасного дома имеют меньшее количество слоёв, нежели внешние

1. Ровно по центру пирога идут стойки каркаса, так же как и во внешних стенах;
2. Между стойками располагается утеплитель. Сразу надо сказать, что заводские дома обычно имеют минеральные утеплители, как и в случае с внешними стенами. Однако специалисты рекомендуют использовать стекловату, так как она обладает лучшими теплоизоляционными и звукоизоляционными свойствами. Поэтому если дом строится самостоятельно, а не приобретается у компании-производителя, то минеральную вату лучше не использовать, а взять стекловату. Кстати, по стоимости оба этих материала примерно равны;
3. Третий слой предполагает наличие пароизоляционной или многофункциональной мембраны. В чём отличия этих мембран? В первом случае она будет защищать стены исключительно от водяных паров. А вот многофункциональная мембрана является одновременно ещё и прекрасным гидроизолятором. Конечно, стоимость внутренних перегородок с многофункциональной мембраной будет несколько выше, но зато появление плесени и прочих “неприятностей” на стенах каркасного дома будет гарантированно исключено;
4. Четвёртый и последний слой – это плита ОСП либо, что бывает реже, гипсокартон.

Заводские модули стен состоят, как правило, из тех же пресловутых СИП-панелей. Главное преимущество таких перегородок заключается в том, что в них очень легко вырезать проёмы любой ширины и высоты, что облегчает создание отверстий для дверей и окон.

Устройство внутренней стены каркасного дома в разрезе

Впрочем, установка дома из готовых модулей – это априори гораздо проще, чем возводить строение самостоятельно. С другой стороны, если строить дом своими руками, можно сэкономить до трети от его общей стоимости. Что конкретно выбрать – это уже должен решать сам владелец здания.

Используемые материалы

При утеплении каркасных конструкций, обустраиваемых в виде многослойного пирога, чаще всего применяются следующие виды теплоизоляторов:

• экологически чистая вата (эковата);
• типовой пенополистирол;
• обычная минеральная вата;
• древесная утеплительная структура под названием ОСБ и другие.

Каждый из них требует тщательного рассмотрения.

Минеральная вата

Минеральная или базальтовая вата относится к наиболее распространенным из всех известных марок теплоизоляторов, используемых в большинстве строительных конструкций.

Достоинства утеплителя:

• прекрасные тепло- и звукоизоляционные характеристики;
• устойчивость к возгоранию;
• простота монтажа;
• сравнительно низкая стоимость обустраиваемого пирога каркасных домов с минватой;
• экологическая чистота и длительные сроки эксплуатации.

Минеральный утеплитель выпускается в виде удобных для укладки рулонов или плиток, заметно снижающих трудозатраты при монтаже. К числу его недостатков следует отнести сложность поддержания формы и высокую гигроскопичность (предрасположенность к впитыванию влаги).

Эковата

Экологически чистый утеплитель, или эковата, очень напоминает по своей структуре и характеристикам минеральный материал. В отличие от последнего в его состав входят такие природные компоненты, как целлюлоза вторичной обработки с добавкой небольшого количества борной кислоты.

Именно экологичность является причиной повсеместного применения этого теплоизолятора в качестве недорого и эффективного средства (он вполне подойдет для утепления мансардной постройки на даче, например). Экологически чистая вата не лишена недостатков, присущих структурам этого класса. Она отличается повышенной гигроскопичностью и неспособна долго сохранять свою форму (со временем она теряет до 20% первоначального объема).

Пенополистирол

Утеплительный материал привлекает большинство строителей следующими характеристиками:

• в отличие от минеральной и эковаты он прекрасно сохраняет первоначальную форму;
• утеплитель позиционируется как особо чистый экологический материал;

• сравнительно малый вес, обеспечивающий простоту его монтажа, а также долговечность;
• он огнестоек и пожароустойчив, ничем не уступает по этим показателям другим теплоизоляторам.

Дешевизна делает этот материал еще более привлекательным для частного застройщика. Сегодня он считается незаменимым при утеплении неотапливаемых площадей различных строительных объектов.

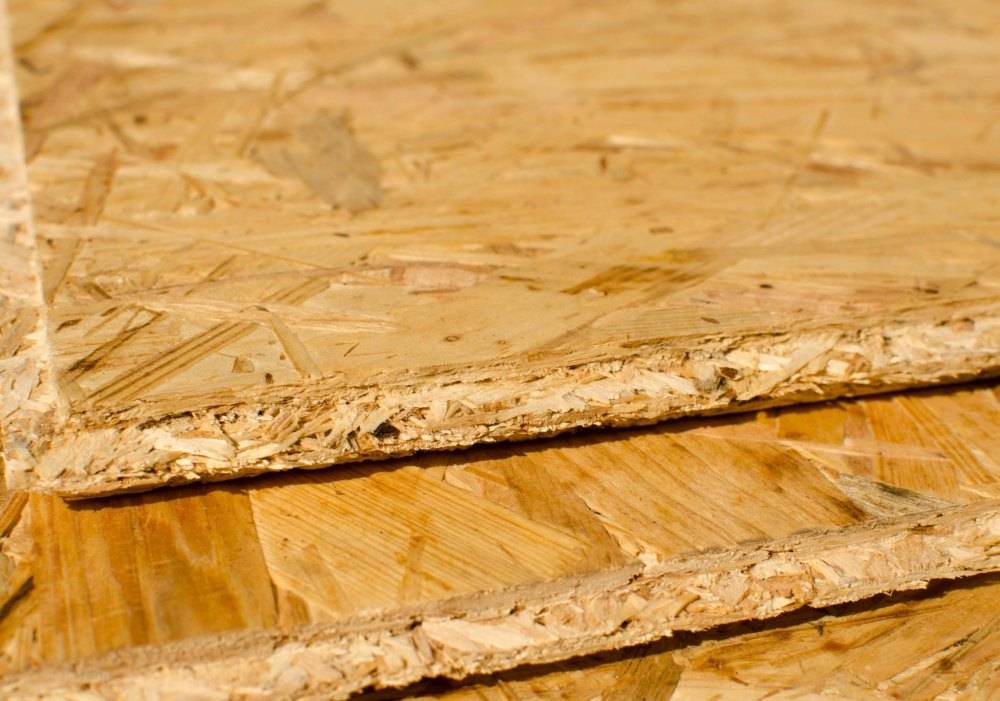

ОСБ

Основой для изготовления ориентированно-стружечной плиты (ОСБ) является древесная стружка достаточно крупного размера. В процессе производства исходное сырье склеивается посредством водостойкой формальдегидной смолы под давлением и при очень высокой температуре.

Ближайшим ее аналогом является известная всем древесно-стружечная плита (ДСП), но ОСБ отличается иным порядком расположения древесных элементов в структуре материала. Благодаря этому пирог каркасных стен с ОСБ имеет прочностные показатели, недостижимые для его предшественника.

Указанное свойство делает этот материал незаменимым при возведении капитальных строительных конструкций. За все эти преимущества приходится расплачиваться тем, что цена плит ОСБ, в сравнении со всеми подобными материалами, намного выше.

Главные ошибки в процессе монтажа

Существует несколько взглядов на то, в какой последовательности укладывать слои пирога каркасной стены, какие материалы использовать. Однако основные ошибки в процессе монтажа и их последствия одинаковы для всех решений. К ним относят:

• отсутствие пароизоляции или ее неправильный монтаж;
• игнорирование точки росы, отсутствие грамотных расчетов;
• отсутствие ветрозащиты с наружной стороны стены;
• плохую вентиляцию конструкции.

Главное негативное последствие этих ошибок — накопление влаги внутри стены. Это приводит к ухудшению свойств утеплителя, гниению древесины, промерзанию стен и ухудшению микроклимата в доме.

Еще одна ошибка — экономия на теплоизоляционном материале. Недорогой утеплитель низкой плотности может быстро сваляться, образовав пустоты внутри стен. Результат — не только их промерзание, но и увеличение нагрузки на отделку, деформация облицовки.

Используемые материалы (состав стен)

Пожалуй, самым важным слоем стенового пирога является утеплитель, от его выбора зависят эксплуатационные характеристики будущего дома. В качестве утеплителя при строительстве каркасного коттеджа могут применяться:

• Пенопласт – один из самых дешевых изоляторов. Его отличает повышенная хрупкость и горючесть. Кроме того, пенопласт может быть поврежден грызунами.
• Минеральная вата – популярный теплоизоляционный минерал, преимуществами которого является экологичность, долговечность, простота использования и высокая энергоэффективность.
• Эковата и пенополиуретан – относятся к долговечным и дорогостоящим изоляторам, которые обеспечивают зданию превосходные теплоизоляционные характеристики.

Для пароизоляции могут использоваться специальные мембраны и фолгированные, рулонные материалы. Современный строительный рынок способен предложить частным застройщиком огромный выбор товаров для внутренней и внешней обшивки.

Материалы для внешней обшивки:

• Виниловый сайдинг – не подвержен гниению, отличается длительным сроком службы, простой и удобством ухода.
• Сайдинг из металлических сплавов – обладает привлекательным внешним видом, отличается долгим сроком службы, устойчив к воздействию негативных внешних факторов.
• Блокхаус и вагонка – натуральный и экологичный материал, без применения специальных пропиток деревянная доска разбухает и рассыхается.

Искусственный камень, керамогранит, штукатурка – атмосфероустойчивые материалы. Поверхности, зашитые ими, имеют очень эстетичный внешний вид. Внутренняя отделка коттеджа выполняется вагонкой, гипсокартоном, древоволокнистыми плитами. В современном строительстве для внутренней отделки используют новые инновационные материалы и модернизированные, давно известные и используемые:

• OSB плиты – производят из древесной стружки, несколько слоёв которой прессуют и склеивают между собой. Влагостойкий, пластичный материал, с которым легко работать.
• ЦСП плиты – комбинация из древесной стружки и цементной смеси. Цемент для ЦСП используют только высоких марок.
• ДВП – жёсткая плита, спрессованная из волокон древесины.
• Фанера — представляет собой долговечный и удобный в использовании материал.

Каркас быстровозводимых зданий может возводиться не только из деревянных брусьев, но и из металлических профилей. Применение инновационных технологий позволяет выполнять крепление без использования сварочного аппарата.

Легкие стальные тонкостенные конструкции (ЛСТК) — профили и листы из высокопрочной оцинкованной стали. Позволяют в кратчайшие сроки возводить надежные здания «на века».

Перечислите основные виды утеплителей и их краткое описание

Утеплители разделяются по свойствам и методу применения, но на сегодняшний день разнообразие материалов настолько большое, что описать все варианты очень сложно, поэтому будут затронуты только самые популярные способы.

Сравнение теплоизоляции

Каменная вата

Каменная вата – это материал, который используется повсеместно, ему отдают предпочтение многие фирмы застройщики. В основе популярности ваты лежит легкий монтаж, так как не требуются особенные навыки и можно обойтись подручными инструментами.

ОБРАТИТЕ ВНИМАНИЕ!
Используется в каркасных домах, которые строятся собственноручно, то есть не заводской конструкции. Теплоизоляцией заполняют проемы между балками каркасов.. Из-за своего распространения вату можно найти практически в каждом крупном строительном магазине, при этом транспортировка возможна даже на собственном автомобиле

Главным требованием к монтажу ваты является ее плотность установки — щелей быть не должно

Из-за своего распространения вату можно найти практически в каждом крупном строительном магазине, при этом транспортировка возможна даже на собственном автомобиле. Главным требованием к монтажу ваты является ее плотность установки — щелей быть не должно.

Каменная вата

Какими свойствами должен обладать утеплитель для каркасного дома

Утеплители применяемые для изоляции стен каркасного дома должны обладать следующими свойствами:

• низкой теплопроводностью;
• пожаробезопасностью;
• низким водопоглощением;
• отсутствием усадки;
• экологичностью.

Теплопроводность

Способность материала передавать тепло отображает коэффициент теплопроводности. Чем ниже его величина, тем меньшее количество тепла проходит через данный материал. При этом в зимнее время помещение не так быстро остывает, а летом – медленнее нагревается. Это позволяет добиться экономии на охлаждении и обогреве. По этой причине, выбирая утеплитель, обязательно учитывают значение коэффициента теплопроводности материала при эксплуатации в конкретных условиях.

Водопоглощение

Следующим важным показателем, влияющем на способность утеплителя сохранять тепло, считается его водопоглощение. Оно представляет собой отношение количества воды, поглощенной утеплителем, к массе самого утеплителя. Эта характеристика демонстрирует способность в случае непосредственного контакта с водой впитывать и удерживать в порах влагу.

В связи с тем, что влажный материал хорошо проводит тепло, чем меньшее значение будет иметь эта величина, тем лучше. Это объясняется тем, что при намокании воздушные поры утеплителя заполняет вода, которая обладает большей теплопроводностью, чем воздух. Помимо того, слишком мокрый материал может попросту замерзнуть, превратившись в лед и полностью утратить свои функции.

Пожаробезопасность

Под пожаробезопасностью материалов подразумевается способность выдерживать воздействие высоких температур без нарушения структуры и воспламенения. Этот параметр регламентируется с помощью ГОСТ 30244, ГОСТ 30402 и СНиП 21-01-97, которые подразделяют их на группы горючести от Г1 до Г4, при этом полностью негорючие вещества обозначаются НГ. Для каркасных жилых домов наиболее предпочтительны утеплители, относящиеся к группе НГ.

Усадка утеплителя

Выбирая теплоизолятор для каркасного здания, обязательно следует учесть такой показатель, как способность к усадке. Эта величина должна быть минимальной, иначе в процессе эксплуатации в местах укладки утеплителя появятся просадки материала, что приведет к возникновению мостиков холода и росту теплопотерь.

Экологичность

Основу стен каркасного дома составляет утеплитель. Так как изоляционный материал будет окружать вас в каркасном доме повсюду, нужно быть уверенным в том, что это действительно качественный утеплитель и он не выделяет вредных веществ.

Стеновой пирог – инструкция к монтажу

Работу по сборке пирога каркасного дома начинают только после жесткой фиксации вертикальных стоек, подготовке материалов и крепежей.

Наружная обшивка каркаса

Для наружной обшивки каркаса чаще всего используют листы OSB толщиной 11-13 мм. Что оправдано их прочностью, устойчивостью к деформациям, влаге и температурным перепадам. Альтернативы:

• влагостойкая фанера толщиной 10-12 мм;
• цементно-стружечные плиты;
• древесноволокнистые плиты;
• гипсоволокнистые листы.

Крепление обшивки к каркасу выполняют так, чтобы стыки листов приходились на середины стоек. При этом нижний край плит совпадает с нижним краем обвязочного пояса. Между отдельными частями обшивки оставляют температурный зазор в 3-4 мм. Он нужен для расширения материала при смене температурного режима.

Обратите внимание! При обшивке окон и дверей используют целую плиту, в которой затем вырезают проем нужного размера. В качестве крепежей использую гвозди или саморезы

Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной

В качестве крепежей использую гвозди или саморезы. Все образованные листовым материалом стыки после окончания работ герметизируют пластичным акриловым герметиком или монтажной пеной.

Укладка теплоизоляционного материала

В качестве утеплителя для пирога каркасника используют пенополистирол, экструдированный пенополистирол, минеральную вату, пенополиуретан. Для удобства работы их выпускают в матах, рулонах, плитах.

Утеплитель укладывают между стойками так, чтобы не оставались даже небольшие пустоты. Для этого заполнение свободного пространства выполняют до возникновения небольшого давления на каркас.

Если какие-то пустоты или зазоры все же остаются, их задувают монтажной пеной, излишки которой после расширения обрезают.

Для дополнительной фиксации материала, чтобы предотвратить его сползание, применяют клей или тарельчатые дюбели. Клей используют для укладки пенопласта, нанося его на основание плиты слоем 3 мм. Тарельчатые дюбели подходят для крепления экструдированного пенополистирола. На одну плиту достаточно 5-7 штук, 1-2 из которых приходятся на ее середину.

В процессе работы следят за тем, чтобы стыки теплоизоляционного материала в рядах были смещены относительно друг друга на 200-300 мм.

Монтаж обрешетки

Для монтажа обрешетки в пироге каркасного дома используют брус сечением 50х50 мм или доску 50х40 мм. Их перпендикулярно крепят к вертикальным стойкам гвоздями или саморезами. Между брусьями обрешетки выдерживают расстояние в 400-600 мм.

Обрешетка не только дополнительно удерживает уже уложенный утеплитель, но и принимает на себя нагрузку листового материала для внутренней обшивки стен. Также в образованные ячейки можно уложить еще один слой теплоизоляционного материала. Принцип работы с ним тот же, что и с первым слоем.
