Определение с параметрами проекта
Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.
Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:
- высокая интенсивность горения;
- сложность оперативной регулировки и контроля этого процесса;
- неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.
Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров
Разные конструкции
Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.
Схема типичного котла этого класса
Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:
- В начальном положении прижимное устройство (10) находится в верхнем положении.
- Через дверцу (6) в топку загружают крупную партию дров.
- После поджигания происходит регулируемый механическим приводом (16) процесс горения.
- Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
- Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
- Золу после завершения цикла удаляют через нижнюю дверцу (13).
- Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.
Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.
В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.
Пиролизный котел
Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.
Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.
Пеллетный котел
В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.
Теплообменник для подогрева воды
Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.
Чертежи твердотопливных котлов длительного горения своими руками
Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.
Принципиальная схема котла
Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:
Чертежи твердотопливных котлов длительного горения своими руками
При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.
Конструкторскую документацию можно создать без соблюдения стандартов
Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.
При удалении большого количества ржавчины перед окраской может понадобиться респиратор

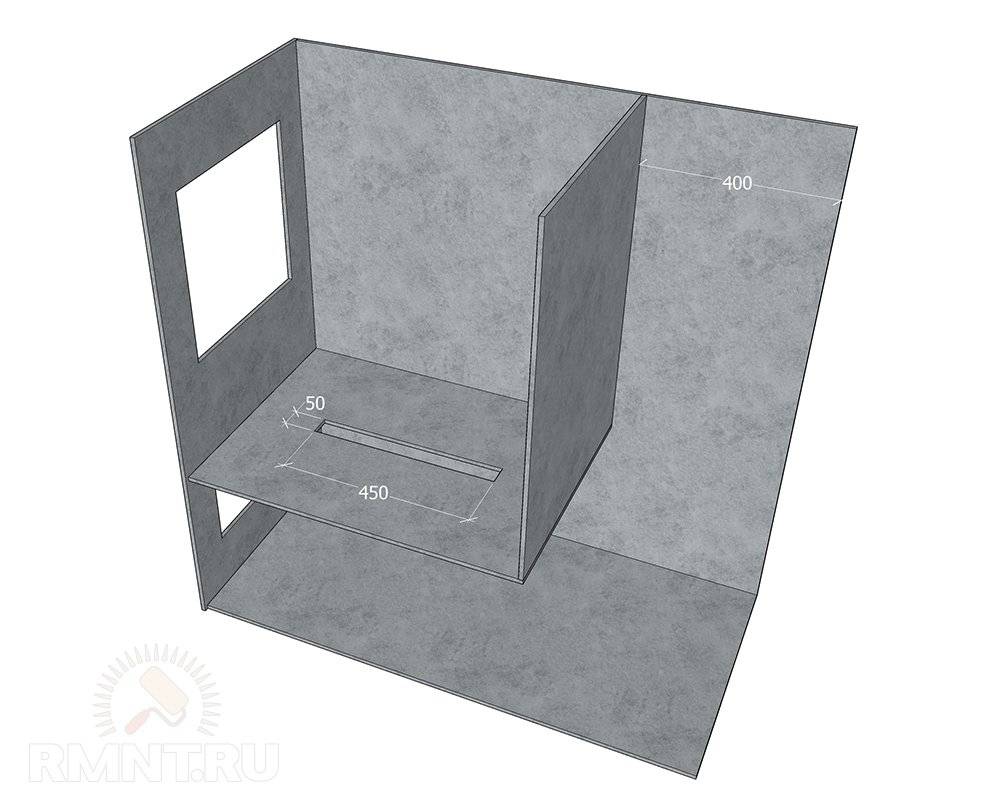

Сборка двухкамерной топки
Материалом для изготовления стенки камер лучше выбрать горячекатаный лист толщиной не менее 8 мм, в идеале — 10–12 мм. Чем толще металл, тем сложнее процесс сваривания, однако конструкцию из слишком тонкой стали гарантированно поведёт и выкрутит в непредсказуемых направлениях. Именно поэтому среди деталей, из которых собирается котёл, не должно быть мелких элементов с соотношением сторон более 2:1.
Основа двухкамерной топки — наружные боковые стенки. Они общие для обеих камер, соединяются посредством передней стенки, в которой проделаны два прямоугольных отверстия для дверец. Нижнее отверстие предназначено для обслуживания камеры сгорания, его высота должна быть порядка 120–150 мм, ширина — не менее 300 мм, располагается отверстие с отступом в 150 мм от нижнего края. Верхнее отверстие предназначено для загрузки камеры газификации, чем оно будет больше — тем лучше, располагаться отверстие должно не ближе 100 мм к верху камеры. Снизу и сзади топка замыкается цельными листами, которые вырезают по внешним габаритам топочной камеры, но не приваривают до окончания сборки внутренних деталей. Сверху котёл накрывается листом номинального сечения.

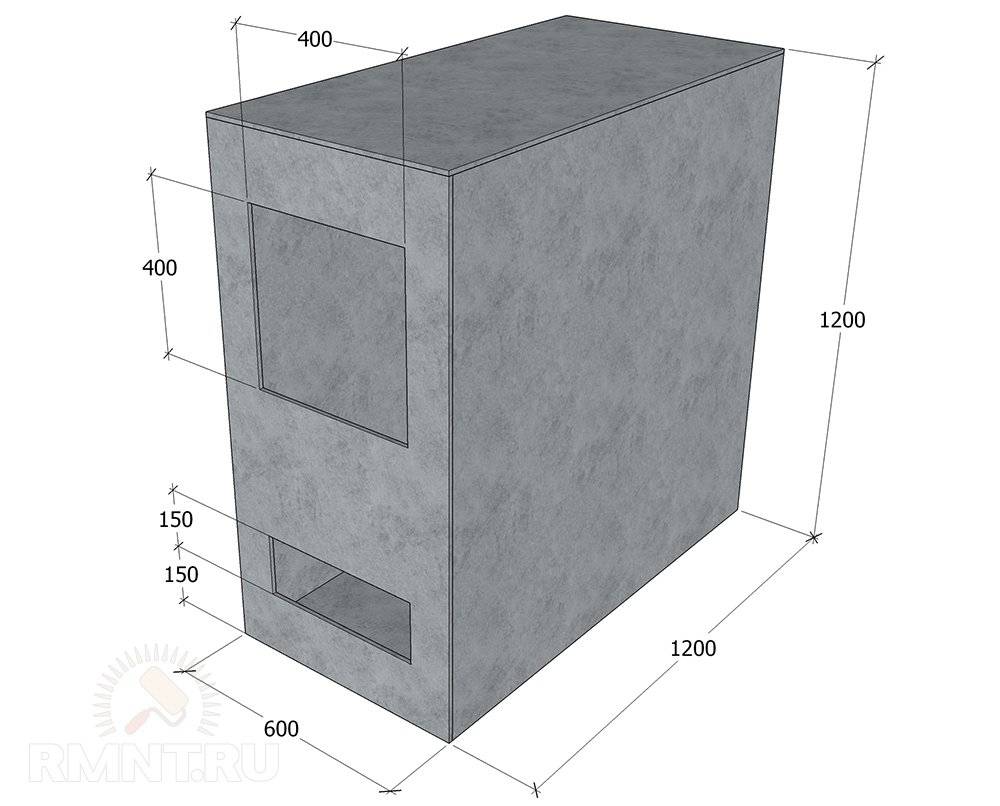

Пример размеров пиролизного котла
Разделять камеры газификации и сгорания будет цельная плита, ширина которой соответствует внутреннему расстоянию между стенками, а длина — на 400 мм меньше. В задней части плиты вертикально приваривается цельная перегородка, которая отделяет камеру загрузки по всей высоте, по центру вдоль горизонтальной части вырезается отверстие шириной 50 и длиной в 400–600 мм. Собранную Г-образную перегородку не приваривают до завершения сборки теплообменника.
Топливо для пиролизного котла
Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.
Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.
Следовательно, выбор топлива является очень важным процессом.
Использование обычных дров.
Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.
Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.
При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.
Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.
-
Использование торфа.
При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.
Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.
Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.
Использование угля.
Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.
Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.
Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.
Использование топливных брикетов.
Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.
Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.
Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.
Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.
Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.
Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.
Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.
Плюсы и минусы
К отрицательным характеристикам твердотопливного котла относят:
- очень высокая стоимость;
- необходимость подготавливать дрова, которые должны быть абсолютно сухими;
- работает от электрической сети.
Несмотря на минусы, у газогенераторного устройства есть и плюсы. Это:
- комфортное тепло с пиролизным котлом;
- достаточно прост в использовании;
- выделяется очень маленькое количество вредных элементов;
- способен довольно долго работать после того, как будет положено топливо;
- можно применять при любом виде системы подачи тепла;
- можно полностью автоматизировать процесс;
- применяется для утилизации таких материалов, как пластмасса, резина и полимеры.
Данный вид твердотопливного кола для отопления в своей особенности конструкции имеет несколько участков: отделения для топки, теплообменник и узел, который подводит воду к устройству.
При самостоятельно сборке пиролизного котла, необходимо правильно сделать схему и чертеж. Затем по ней собрать агрегат, который сразу же можно проверить, а в дальнейшем использовать в быту. Для создания необходимо лишь проследить за герметизацией труб отопления, которые подводят воду, чтобы избежать различных неприятностей в будущем. При правильной сборке котла длительного горения, оборудование очень быстро нагревается до нужной температуры, потратив всего полчаса.
Фото схемы пиролизного котла
Любая газогенераторная машина в своей конструкции содержит две камеры. Одна камера котла служит для наполнения ее необходимым топливом, где происходит разложение на сухие остатки и горючий газ. Он перемещается в следующее отделение. Внутрь оборудования подается дополнительный воздух с помощью специального вентилятора, для того, чтобы эффективнее происходило горение дров. Дым, образующийся в данном процессе, удаляется через установленный дымосос. Камеры отделены между собой колосником, изготовленным из чугуна.
При больших значениях температурного режима и отсутствия кислорода, из древесины выделяется газ, при смешивании его с потоками воздуха происходит нагревание теплообменника до 1200 градусов. После этого тепло передается теплоносителю системы. Отработанные газы выходят через специальную трубу дымохода. В состав входит смесь паров воды и углекислого газа. В дымоходе рекомендуется сделать слой материала, который состоит из минеральной ваты, покрытой сверху специальной фольгой. Он делается для того, чтобы при охлаждении не образовывались деготь и конденсат, которые могут оказать довольно негативное воздействие на трубу.
Все отделения котла на пиролизе оснащены огнеупорочной футеровкой, которая выкладывается из шамотного кирпича. Именно она создается благоприятные условия для сгорания топлива в пиролизном котле.
Технология переработки отходов
Мусор автоматически измельчают на куски менее 1 см. После измельчителя материал попадает в сушильную камеру, которая нагревает его до температуры 180 °C. Чтобы установка работала с максимальным КПД, содержание влаги в материале должно быть меньше 15%. Если сушильной камеры нет, эффективность пиролиза снижается.
ТБО, прошедшие сушку, попадают в пиролизный реактор.
Процесс протекает при температуре от 400 до 1500°C в зависимости от типа отходов и температурного режима.
Отходы разлагаются под действием высокой температуры, но кислород в этом не участвует.
Конденсат и газы поступают в теплообменник и разделяются на горючий газ и жидкое топливо.
Принцип работы
В отличие от традиционных твердотопливных котлов, в пиролизных используется двойной цикл горения. В процессе термического разложения органических веществ выделяются пиролизные газы, горение которых приводит к большому выделению тепловой энергии.
Использование пиролиза позволяет получить большее количество тепла от сжигания топлива. Пиролизные (газогенераторные) котлы имеют две камеры – для сжигания твердого топлива и выделившегося газа.
В первой камере горение происходит при низком уровне кислорода и высокой температуре (200-800 °С), это запускает процесс пиролиза. Количество выделяемых газов зависит от используемого сырья. Лучше всего подходит древесина, при сжигании которой выделяется наибольшее количество пиролизного газа.
Оптимальная толщина дров – от 70 мм, в дополнение к ним можно использовать пеллеты или опилки в количестве не более 25 %, так как они не дают достаточной мощности горения. Работа газогенераторного котла длительного горения происходит по следующей схеме:
- Топливо укладывают на колосник (огнеупорную решетку) через окно для загрузки.
- Обеспечивают подачу к нему первичного воздуха.
- Поджигают топливо и выводят на режим, добиваясь необходимой температуры.
- Ограничивают подачу первичного воздуха, прикрывая задвижку, благодаря чему начинается процесс пиролиза.
- Пиролизный газ с помощью вентилятора поступает во вторичную камеру, куда производится подача вторичного воздуха.
- Горячий газ при контакте с кислородом горит, выделяя большое количество тепла, которое нагревает теплоноситель в теплообменнике.
- Продукты сгорания выводятся через дымоход.
В зависимости от количества поступающего вторичного воздуха реакция происходит с разной скоростью. Это позволяет регулировать температуру теплоносителя с помощью автоматической задвижки, ограничивая подачу воздуха в камеру дожига.
При оптимальном качестве сжигаемой древесины КПД пиролизных котлов длительного горения 85-90 %. Этот показатель резко снижается при увеличении влажности дров, так как водяные пары уменьшают концентрацию горючих газов.
Установка котла
- Отопительный котёл во время эксплуатации должен располагаться в вертикальном положении, поэтому к боковым углам водяной рубашки привариваются “ножки” из металлического уголка.
- Высота нижней плоскости рубашки должна быть приподнята над уровнем пола не расстояние 0,5 метра. После того как к котлу приделали “ножки” его необходимо правильно установить в отдельном помещении.
- Котёл устанавливается на ровный бетонный пол. Отопительный прибор должен быть удалён от горючих предметов на расстояние не менее 0,5 метра. Плоскость водяной рубашки не должна соприкасаться со стеной, иначе в зимнее время эффективность нагрева будет значительно снижена.
- Для удаления дыма в крыше и потолке котельной делается отверстие, в которое устанавливают жестяную трубу, которую подбирают таким образом, чтобы её внутренний диаметр был больше внешнего диаметра дымохода пиролизного котла на 5 – 10 мм. Данная труба должна быть длиной 2 метра.
- Далее дымоход состоит из жестяного отрезка трубы с внутренним диаметром, позволяющим нижней трубе свободно, но плотно входить в неё.
- Таким образом, жестяная труба является соединительным звеном между патрубком дымохода котла и трубой, которая установлена в крыше здания.
- Весь процесс загрузки дров в камеру сгорания и розжиг котла осуществляется в такой последовательности:
- Жестяная труба отодвигается вверх и фиксируется в таком положении с помощью выдвигающегося мощного неодимового магнита.
- Крышка котла снимается, и топочная камера заполняется дровами или другими горючими материалами.
- Сверху камеры следует оставить небольшое пространство для установки разделительной перегородки.
- Затем топливо поджигается, на огонь кладётся разграничитель и устанавливается крышка.
- На дымоход крышки котла надвигается жестяная труба, при этом патрубок должен полностью войти в жестяную трубу.
- Топливо будет гореть не менее 8 часов только в том случае, если будет плотно закрыта дверца зольника, а воздушный кран будет слегка приоткрыт. Можно значительно увеличить интенсивность горения, в начале каждого цикла необходимо дать возможность топливу хорошо разгореться, поэтому воздушный кран остаётся открытым в течение 10 – 15 минут. Затем воздушный кран полностью закрывается и отвинчивается на 2/3 оборота.
- После завершения полного цикла горения процесс загрузки повторяется снова. Если в нижней части котла образовалось большое количество золы, то её необходимо удалить через нижнюю дверку, которая затем снова плотно закрывается.
- В процессе пиролизного горения древесины пластина, которая отделяет тлеющее топливо от пламени, будет опускаться вниз котла и к концу цикла окажется в самом низу. Чтобы извлечь этот “блин” из котла необходимо изготовить приспособление, которое состоит из отрезка металлопластиковой трубы диаметром 40 мм и длиной 1,5 метра.
- Внутри трубы у одного из краёв находится неодимовый магнит цилиндрической формы, подобранный таким образом, чтобы он входил с натягом в трубу. Для более надёжной фиксации магнита можно использовать супер-клей. Такой самодельный инструмент позволит поднять со дна котла разграничительную пластину.
Безопасность работы котла
Работа любого агрегата связанная с газом имеет ряд потенциальных опасностей
Поэтому соблюдение простых правил безопасности очень важно. В данном случае их немного:
котёл желательно установить в нежилом помещении;
под агрегатом должно быть бетонное основание или металлический лист;
расстояние от стенок котла до стены помещения или ближайшей мебели должно быть не меньше 20 см;
обязательно наличие вентиляции в помещении, так как в случае утечки угарного газа, он должен иметь выход;
важно также провести утепление дымохода, чтобы в нём не скоплялась смола и вода.
При конструировании пиролизного котла собственными руками, важно соблюдать технологию его изготовления и правильно читать чертежи. Это убережёт от ошибок, которые исправить будет сложно, а иногда и невозможно
Такой агрегат даже при исполнении собственноручно будет стоить дорого, но экономит на качестве материалов нельзя. Температура работы котла высока, что подвергает все детали агрегата повышенным нагрузкам. Низкое качество материалов может повлечь за собой быстрый износ камер котла, ремонт которых, будет стоит дорого.
В целом агрегат своими руками обойдётся на 20–30 % дешевле от аналога, купленного у завода-производителя.
Особенности конструкции
https://youtube.com/watch?v=Lkhm4z4sF7c
Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.
Основным топливом для пиролизного твердотопливного котла является:
- древесина;
- брикеты;
- щепа;
- древесные отходы.
Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.
В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.
Пиролизный котел работает по принципу сухой перегонки топлива.
При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).
Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).
Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.
Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.
При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.
Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.
Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.
В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.
При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.
Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.
В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:
- Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
- Камера дожига – сжигается газ, выделяемый топливом.
В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.
При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.
Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.
В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.
Как изготовить пиролизные котлы длительного горения?
Чертежи помогут вам самостоятельно сделать данное устройство. Хотя это достаточно непросто и требует определенного опыта. Для того чтобы соорудить самодельные пиролизные котлы длительного горения, в первую очередь потребуется заняться поиском камеры сгорания. Как правило, они изготовляются из стали. Непосредственно конструкцию устройства можно применять чугунную. В таком случае потребуется сварить дополнительные опоры. Под камерой котла следует установить зольник. При этом он должен быть огражден сеткой. Воздушную заслонку в основном делают малого размера. В таком случае можно будет проще регулировать тягу.
Для подачи воздуха следует установить систему привода. Она представляет собой две пластины, которые соединяются между собой. Теплообменник котла нужно монтировать в последнюю очередь. Дверцу, как и камеру сгорания, следует делать стальную. В таком случае она будет способна выдерживать большие термальные нагрузки. Рядом с топливником устанавливается вентилятор. В результате часть пиролизных газов будет удаляться из котла.
Проверка работоспособности
Температура пламени в камере сгорания пиролизных газов около 1 000 градусов.
Не спешите устанавливать собранный своими руками пиролизный котел на штатное место – необходимо провести его тестирование. Для этого монтируем термометр, заполняем котел котловой водой, закладываем в топку дрова и поджигаем их. Включением дутьевого вентилятора создаем тягу, ждем, пока дрова хорошо разгорятся. Теперь можно запустить пиролиз – как мы помним, для этого необходимо ограничить подачу кислорода.
Закрываем дверки топки и зольника, закрываем дроссельную заслонку (ограничивает подачу воздуха, используемого для первоначального розжига дерева) – поленья перейдут из фазы горения в фазу тления. А так как у нас работает дутьевой вентилятор, то он вытянет продукты сгорания в камеру дожигания, где произойдет воспламенение продуктов пиролиза. Далее нам остается лишь контролировать температуру в котле – как только она достигнет точки кипения, пиролиз следует остановить. Для этого выключаем вентилятор, открываем камеру сгорания и выгребаем из нее горящие дрова.
Также существуют рекомендации по проверке пиролизных котлов, собранных своими руками, с помощью опрессовочного насоса – для этого заполняем агрегат водой, герметизируем одну из труб, подключаем к другой насос, и доводим давление до 3 атм., проверяя герметичность всей конструкции.
Сборка корпуса
В первую очередь свариваются между собой задняя стенка и две боковые, далее дно котла. Теперь необходимо установить теплообменник. Его можно крепить к одной из боковых стенок, например, к задней (оптимально).
Для крепления можно использовать кусочки арматуры, которые варятся одним концом к стене, другим – к трубам теплообменника. После чего устанавливается перегородка, закрывающая теплообменник.
Установка перегородки
Следующий этап – это установка перегородки между двумя камерами сгорания. Здесь два нюанса. Длина перегородки не должна равняться глубине топки. Она должна быть на 2-3 см меньше. Таким образом, создается зазор, через который пиролизный газ будет переходить с нижней камеры в верхнюю.
Перегородка должна устанавливаться с небольшим наклоном в сторону зазора. То есть, в нижней топочной камере должен образоваться небольших размеров конус с верхним углом у зазора. В принципе, можно обойтись и без конуса, установив чисто горизонтальную перегородку.
