Подключение радиатора отопления к двухтрубной системе – Отопление и утепление – сайт о тепле в вашем доме

Типы двухтрубных систем

Двухтрубные системы делятся на виды в зависимости от:

• типа контура (открытый и закрытый);
• способа и направления тока воды (проточные и тупиковые);
• способа перемещения теплоносителя (с естественной и принудительной циркуляцией).

Системы с открытыми и закрытыми контурами

Двухтрубная система открытого типа в городских квартирах не прижилась из-за особенности, связанной с верхней разводкой труб, предполагающей использование расширительного бака. Это приспособление дает возможность контролировать и пополнять водой отопительную систему, но в квартире не всегда имеется место для монтажа такого объемного устройства.

Проточные и тупиковые

В проточной системе направление тока воды в подающей и отводящей трубе не изменяется. При тупиковой схеме теплоноситель в трубах подачи и возврата движется в противоположных направлениях. В такой сети устанавливаются байпасы, а радиаторы располагаются на замкнутых участках, что дает возможность отключать любой из них, не нарушая работу отопления.

С естественной и принудительной циркуляцией

Для естественной циркуляции воды укладка труб производится с обязательным уклоном, в верхней точке системы устанавливается расширительный бак. Принудительная циркуляция осуществляется за счет насоса, установленного в возвратной трубе. Такая система требует наличия воздухоотводящих клапанов или кранов Маевского.

Схема с насосно смесительным узлом

Эта схема тоже относится к комбинированным системам, когда у вас одновременно есть и радиаторы, и теплый пол.

Однако здесь вместо 3-х ходового клапана, применяется более дорогой насосно-смесительный узел.

По факту, здесь также подмешивается остывшая обратка к основной котловой подаче. Но благодаря балансировочному клапану, остывшую воду можно подмешивать в определенных дозах и заданных пропорциях.

Этим вы обеспечите точно заданную температуру теплоносителя, поступающего в трубки ТП через коллектор.

Это наиболее эффективная и самая комфортная схема. Сам насосно-смесительный узел может быть собран в различных вариациях.

В зависимости от ваших потребностей и финансовых возможностей в него могут быть включены следующие компоненты:

Правильный монтаж конструкции без обводной трубы

Такая схема не потребует параллельной отводки трубы, базирующейся на сварке или креплении с помощью переходников и фитингов.

Примитивизм в монтаже и некоторая экономия средств впоследствии принесёт немало проблем домовладельцу. Самая затратная статья — отключение системы при локальных протечках трубопровода или радиатора.

Инструменты

Для организации теплоснабжения не потребуется приобретать специальные наборы инструментов — с задачей справятся сантехнические приспособления и те ключи, которые есть в наличии у домашнего мастера. К домашнему набору добавьте лишь специфические инструменты:

• специальные ключи для подсоединения американок;
• инструменты для навинчивания переходников;
• динамометрические ключи для «нежных» деталей.

Справка. Профессионалы советуют не приобретать дорогостоящую оснастку для присоединения деталей с накидной гайкой. С задачей справляется рожковый (или разводной) ключ с пассатижами. Первый — удерживает, другой — закручивает.

Схемы и способы подключения

При однотрубной схеме подключения теплоснабжения в жилье используется несколько схем получения энергии от источника тепла.

Диагональное подключение относится к эффективным методам. Трубы чередуются с верхним и нижним подключением в границе одного радиатора: вход тепла приходится на верхний патрубок, выход — внизу батареи. Такая система отлично зарекомендовала себя при подключении радиаторов свыше 10 звеньев, прогревание батарей происходит равномерно.

Фото 2. Подключение радиатора отопления по диагональной схеме. Горячий теплоноситель обозначен красным цветом, холодный — синим.

• Нижняя обвязка, по оценке специалистов, менее эффективна по теплопроводности, но применяется в закрытых отопительных системах, когда трубы идут от котла горизонтально и скрываются под полом.
• Вертикальное подключение основано на монтаже стояка в зоне котла, к нему подсоединяются остальные элементы отопительной конструкции. Плюс такого способа — отсутствие воздушных пробок при самотёке воды.
• Верхняя разводка (входящие и исходящие патрубки установлены вверху с разных сторон) используется в радиаторах специальной конструкции, где исключён прямоток. Носитель опускается по первой секции вниз и проходит по остальным звеньям.

Как правильно подключить радиаторы

При монтаже отопительной системы важно правильно установить радиаторы, укрепив их на стене под оконными проёмами. По нормам, нельзя, чтобы расстояние от пола и окна до батареи было менее 10 сантиметров

Вдвое меньше допускается зазор от стены.

Для закрепления этих элементов используют 3 кронштейна на каждую единицу: два крепятся в верхних точках, один — снизу.

Выравнивайте поверхность батареи по вертикали; по горизонтали допускается небольшое понижение, чтобы в верхней части не скапливался воздух.

Добивайтесь такого уровня, чтобы пробки радиаторов прямо подходили к расположению патрубков. На каждую батарею навинчивайте кран Маевского (в верхнюю точку), монтируйте заглушку вниз. При необходимости поставьте регуляторы тепла.

С помощью переходников (футорок) обеспечиваются переходы с правой на левую резьбу, с труб разного диаметра. Для подключения батарей к трубопроводу продаются наборы со сгонами, переходниками, муфтами и кранами. Комплект дополнен прокладками, которые не нуждаются в дополнительной гидроизоляции. Иногда при резьбовом соединении труб и переходников прокладки не спасают, тогда примените лён, пропитанный олифой.

Важно! Начинайте накручивать переходники с прочистки труб и стыков: в местах соединения не допускается наличие краски. Поработайте наждаком «до голого металла»

Иначе краска со временем отслоится и соединение даст протечку.

Проектирование системы

Любая система перед созданием должна быть правильно и грамотно спроектирована, особенно в том случае, если предполагается выполнять работы по ее установке своими руками. Оптимальным выбором считаются следующие конструкции:

• Газовый котел для формирования водяной системы отопления плюс теплый пол. Для ее создания нужно наличие самого котла и внутрипольные элементы для обогрева пола. Схема прокладки оборудования считается достаточно сложной, но получаемая система будет являться энергозависимой.
• Твердотопливный котел и водяной теплый пол. Такая схема предлагает возможность использовать как принудительную циркуляцию теплоносителя, так и естественную. Эта комбинированная система более проста в эксплуатации.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Типы радиаторов

Подбирая комплектующие для автономной системы отопления, нужно учитывать ее особенности и желаемые характеристики. От выбранных элементов будет зависеть не только эксплуатация, но и монтаж радиаторов отопления в частном доме.

Отопительные системы частных домов отличаются от централизованных следующими качествами:

• Во-первых, условия эксплуатации более благоприятны – например, величина давления в местном отоплении на порядок ниже;
• Во-вторых, качество теплоносителя в частных домах всегда находится на более высоком уровне;
• В-третьих, отсутствуют существенные перепады давления, да и вероятность гидроудара практически отсутствует.

Радиаторов, которые могут выдерживать такие условия эксплуатации, достаточно много, поэтому на выбор оптимального варианта придется потратить некоторое время. Впрочем, если до предела упростить выбор радиаторов, то лучшим вариантом будут изделия с наилучшим сочетанием теплоотдачи, цены и качества.

В зависимости от конструкции выделяют следующие виды батарей:

1. Панельные и секционные. Самая дешевая разновидность батарей, отличающаяся достаточно высокой теплоотдачей и сравнительно небольшими размерами. Никаких требований к схеме подключения данные радиаторы не предъявляют.
2. Трубчатые. Технические характеристики трубчатых радиаторов практически не отличаются от предыдущего типа, а вот стоимость значительно более высокая. Повышенная себестоимость обуславливается хорошими визуальными качествами трубчатых изделий и возможностью использовать радиаторы как сушилки.

Впрочем, гораздо чаще радиаторы классифицируются по материалу изготовления, в зависимости от чего выделяют следующие виды:

1. Алюминиевые. Довольно популярный вариант, отлично подходящий для использования в частных домах. Основные достоинства алюминиевых радиаторов – хорошие визуальные качества и высокая теплоотдача. На прогрев уходит немного времени, но и удерживать тепло такие радиаторы не могут. Стоимость алюминиевых изделий варьируется в достаточно широком диапазоне в зависимости от производителя и характеристик.
2. Биметаллические. Данный вид радиаторов, как следует из названия, состоит из двух материалов. За счет этого удается создать изделие с оптимальным сочетанием характеристик – в частности, биметаллические батареи отлично выдерживают перепады давления и не поддаются коррозии. Стоимость биметаллических изделий достаточно высока, поэтому они не очень популярны среди владельцев частных домов.
3. Стальные. Батареи из стали отличаются хорошей теплоотдачей и неплохими декоративными свойствами. Простые стальные батареи стоят дешево, но быстро выходят из строя из-за воздействия коррозии. Варианты из нержавейки отличаются повышенной надежностью, но и стоят на порядок дороже.
4. Чугунные. В арсенале достоинств таких устройств высокая износоустойчивость, обусловленная высокой толщиной чугуна и его стойкостью к коррозии, а также способность работать при высоких температурах и перепадах давления. Чугунные батареи отличаются высокой инерционностью. Для нормальной эксплуатации подобные изделия нужно каждый год прочищать.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Как сделать расчет

Без предварительного расчёта мощности будущей отопительной системы добиться комфортного тепла в доме достаточно сложно. Тепловой расчёт помогает подобрать:

• нагревательный котёл оптимальной мощности,
• радиаторы с необходимым количеством секций,
• трубы, запорную арматуру и пр.

Для теплового расчёта понадобятся следующие данные:

• Общая площадь строения и каждого помещения в отдельности, высота потолков.
• Назначение каждого помещения (спальня, гостиная, кухня, подсобка и т.д.).
• Наличие примыкающих к зданию строений.
• Материал, из которого возведена постройка (стены и потолок, пол и перекрытия, крыша).
• Используемый вид утеплителя.
• Количество, тип и размеры окон и наружных дверей.
• Длительность отопительного сезона и «роза ветров» местности, средние температурные минимумы в данный период.
• Желаемая температура в доме.
• Точки подключения к коммуникациям (газ, электросеть, водопровод).

Мощность и теплоотдача

Расчёт необходимой тепловой мощности позволит подобрать точную модель нагревательного котла и радиаторов.

Метод 1. Расчёт мощности отопления по площади:

• Q – Тепловая мощность (ватт).
• S – Внутренняя площадь строения (м²).
• A – Количество ватт от общей мощности отопительной системы на 1м² (обычно это 100 – 150 ватт).
• k – Коэффициент запаса мощности на случай сильных морозов (1,2 или 1,25).

Данный метод прост, однако не всегда является оптимальным решением, т.к. не учитывает ни климатические особенности региона, ни высотных показателей помещений, ни характеристик материалов, из которых построен дом и пр.

Метод 2. Расчёт мощности отопления по объёму помещения и климатическим особенностям региона.

• Q – Тепловая мощность (ватт).
• S – Внутренняя площадь строения (м²).
• B – Высота стен (м).
• C – Корректировочный коэффициент теплопотерь (для отдельно стоящих зданий, например, он равен 60).
• X – Региональный коэффициент.
• E – Количество дверей.
• F – Количество окон.

Тип зимы	Регион	Региональный коэффициент
Теплая зима	Юг, Черноморское побережье	0,7 0,9
Умеренная зима	Средняя полоса России, Северо-Запад	1,2
Суровая зима	Сибирь	1,5
Экстремально холодная зима	Чукотка, Якутия, Крайний Север	2

Гидравлический расчет

Создаваемое в системе давление теплоносителя не является постоянной величиной. На него постоянно влияет создаваемая в трубопроводе сила трения, корректировка температурных показателей и пр. Это может привести к разбалансировке отопительного контура.

Избежать этого позволяет гидравлический расчёт, обеспечивающий поступление к каждому радиатору теплоносителя в количестве, необходимом для поддержания заданных параметров. В ходе расчёта определяются:

• диаметр и пропускная способность труб,
• потенциальные места потери давления,
• оптимальный объём теплоносителя,
• условия гидравлической увязки.

Считаем объём теплоносителя по мощности котла:

• V – Объём водяной массы отопительной магистрали.
• 13,5 – Ср. объём теплоносителя на единицу мощности котла.
• Q – Мощность котла (кВт).

Расчёт объёма теплоносителя может производиться и по фактической ёмкости контура, когда суммируются все объёмы составляющих элементов контура (труб, радиаторов и т.п.).

Расчёт скорости движения теплоносителя:

• V – Скорость движения теплоносителя (м/с).
• Q – Мощность котла (ватт).
• L – КПД котла.
• K – Температура теплоносителя на выходе из котла.
• Ko – Температура теплоносителя на обратке.

Оптимальной скоростью движения жидкости считается показатель в интервале от 0,3 до 0,7 м/с. Отклонение от установленного норматива грозит либо завоздушиванием контура, либо излишними шумами.

Диаметр трубы

Определение сечения трубы основывается на результатах теплового и гидравлического расчёта.

• D – Сечение трубы (см).
• Q – Мощность котла (ватт).
• K – Температура теплоносителя на выходе из котла.
• Ko – Температура теплоносителя на обратке.
• V – Скорость движения теплоносителя (м/с).

Расчёт достаточно сложный, поэтому проще использовать готовые таблицы или специальные онлайн-калькуляторы, широко представленные на просторах интернета.

В итоге всех расчётов чертится план индивидуального отопления частного дома (квартиры) с обозначением схем и данных каждого элемента системы.

Классификация отопительных систем

Основной критерий разделения систем отопления — это количество контуров. По этому признаку все отопительные системы делятся на две группы:

Первый вариант самый простой и дешевый. Это, по сути, кольцо от котла к котлу, где в промежутках установлены радиаторы отопления. Если дело касается одноэтажного строения, то это оправданный вариант, в котором можно использовать естественную циркуляцию теплоносителя. Но чтобы температура оказалась равномерной по всем комнатам дома, надо предусмотреть некоторые меры. К примеру, нарастить секции на крайних в цепи радиаторах.

Оптимальный вариант для такой трубной схемы — это подсоединить батарею по методу ленинградки. По сути, получается, что обычная труба проходит по всем комнатам около пола, и в нее врезаются радиаторные батареи. В таком случае используется так называемая нижняя врезка. То есть радиатор подсоединяется к трубе через два нижних патрубка — в один теплоноситель входит, а из другого выходит.

Внимание! Теплопотери при таком виде подключения батареи составляют 12–13%. Это самый высокий уровень тепловых потерь

Так что перед принятием подобного решения взвесьте все за и против. Первоначальная экономия может превратиться в большие расходы в процессе эксплуатации.

В целом это неплохая схема подключения, которая себя оправдывает в небольших зданиях. А чтобы равномерно распределить теплоноситель по всем радиаторам, можно в нее установить циркуляционный насос. Вложение недорогое, причем прибор работает отлично и требует небольшого потребления электроэнергии. Зато обеспечивается равномерное распределение тепла по всем помещениям.

Кстати, однотрубная схема обвязки очень часто используется в городских квартирах. Правда, нижнее подключение батареи здесь использовать уже не получится. То же самое следует сказать и о двухтрубной системе.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи .

Способ №1 — боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача — в верхний патрубок.
2. Обратка — в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 — диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача — к верхнему патрубку батареи.
• Обратка — к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 — нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» — одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто — для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках — дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Виды обвязки, или как правильно подсоединить батарею отопления

Обеспечение дома или квартиры теплом — задача номер один в холодное время года. Поэтому каждый обыватель стремится первым делом создать эффективно работающую систему, которая была бы при этом экономически оправданной. А поскольку в основной своей массе системы отопления представлены радиаторным типом, вопрос о том, как правильно подсоединять батареи отопления — один из самых актуальных.

Для многих это ни о чем не говорит, особенно для тех, кто впервые сталкивается с проблемой обвязки отопительной системы. А вот тот, кто уже имел дело с созданием подобных схем, прекрасно понимает, о чем идет речь.

Классификаций типов обвязки и разводки трубной системы не так уж много, тем более, когда дело касается обвязки радиаторов. Поэтому разобраться в этом вопросе будет не очень сложно. Чаще всего именно разводка труб влияет на характер присоединения батарейных радиаторов. Поэтому необходимо рассмотреть классификацию различных систем отопления и установить, к какой из них лучше всего подходит то или иное подсоединение.

Закрепление радиатора

Грамотная фиксация кронштейнов должна производиться таким образом, чтобы не было уклонов и перекосов радиатора. Для таких целей обязательно использовать строительный уровень и отвес.

Со стороны воздухоотводчика разрешается создать подъём на 10 мм, а в обратную сторону — нет.

Для секционных моделей небольшой длины предусмотрена фиксация на крюки между двумя крайними секциями и посередине внизу.

Процесс закрепления кронштейнов происходит так: в высверленные отверстия монтируются дюбели.

Держатели фиксируются при помощи саморезов диаметром 0,6 см и длиной 3,5 см.

Справка! Для панельных радиаторов крепежи содержатся с ними в комплекте.

Вкручивание переходников

Производится таким образом, чтобы переходники были подстроены под направление труб, к которым в дальнейшем присоединяется батарея. Суть процесса такая: если трубопровод идёт по полу, то переходник фиксируется к нему резьбой вниз. Если труба проходит вглубь помещения, то и переходник меняет своё направление.

Крепление переходников

Данные элементы формируются из полипропилена. Их фиксация к основной трубе производят с помощью трубчатого паяльника.

Установка крана и заглушки

Кран Маевского необходим для вывода из системы излишков воздуха.

Он просто вкручивается сверху в пробку батареи с подающей стороны и фиксируется льном с унипаком.

Эта деталь должна иметь подходящую под конкретный радиатор резьбу.

Снизу устанавливается заглушка с отверстием, которое можно сделать дрелью самостоятельно.

Эффективность теплоотдачи — как лучше подключить радиаторы отопления

Способы подключения радиаторов отопления

Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь — кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос — от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь — это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.

Именно об этом и пойдет разговор дальше. В первую очередь определимся, какие виды отопления сегодня используются. Их два:

Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.

Для чего нужно производить регулировку

Настройка оптимальной температуры батарей отопления позволяет создать внутри помещения максимально комфортные условия пребывания. Кроме этого, регулировка позволяет:

1. Убрать эффект завоздушивания в батареях, дать возможность теплоносителю свободно передвигаться по трубопроводу системы отопления, эффективно отдавая свое тепло внутреннему пространству помещения.
2. Снизить до 25% затраты на теплопотребление.
3. Не держать постоянно открытыми окна, при чрезмерном перегреве воздуха в помещении.

Настройкой отопления и регулировкой батарей, желательно заниматься перед началом отопительного сезона. Это нужно для того, чтобы потом не испытывать дискомфорта в квартире и не настраивать температуру нагрева батарей в авральном режиме. До настройки и регулировки радиаторов изначально летом нужно произвести теплоизоляцию всех окон. Кроме этого, нужно учесть особенности месторасположения квартиры:

• В середине или в угловой части дома.
• Нижний или верхний этаж.

Проанализировав ситуацию, желательно воспользоваться энергосберегающими технологиями для максимального сохранения тепла внутри квартиры:

• Утеплить стены, углы, полы.
• Провести гидро и теплоизоляцию швов между бетонными стыками панельного дома.

Без этих работ, регулировать температуру радиаторов будет бесполезно, так как львиная доля тепла будет обогревать улицу.

Схемы подключения радиаторов

Существует несколько отопительных схем, которые позволяют подключить батареи к центральной магистрали. Это:

1. Боковое одностороннее подключение.
2. Нижнее.
3. Диагональное.

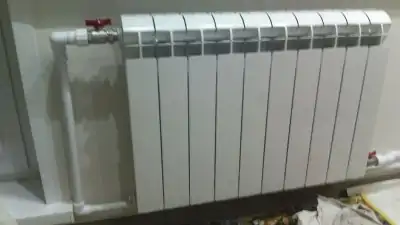

Первый вариант обеспечивает максимальную теплоотдачу, поэтому многие отдают предпочтение именно ему. При выборе такой схемы батареи соединяются с разводкой следующим образом. Подводящую трубу подключают к верхнему боковому патрубку, а отводящую — к нижнему с той же стороны.

Такая схема способствует равномерному распределению объема теплоносителя внутри батареи. Последняя прогревается полностью, а это значит, что и тепло она отдает в большем количестве. Подобный вариант специалисты настоятельно рекомендуют выбирать тогда, когда радиатор состоит из большого количества секций — до 15 единиц. Его же следует использовать, когда в доме или квартире все отопительные приборы соединяются в единую сеть параллельно.

Нижнее подключение позволяет скрыть трубы обвязки в полу. При ней и подводящая и отводящая труба подсоединяется к нижним отводам батарей. Система работает эффективно только при постоянном максимальном давлении воды. Как только оно падает, радиатор оказывается полупустым внутри, и теплоотдача уменьшается на 15%. При таком варианте батареи прогреваются неравномерно — их низ горячее верха. И это необходимо учитывать, выбирая подобный способ подключения.

Диагональное подключение предполагает подвод подающей трубы к верхнему патрубку батареи, а отвод обратки — к нижнему, находящемуся с противоположной стороны. При таком варианте батарея внутри тоже заполняется полностью, поэтому потери теплоотдачи составляют не более 2%.
