Горелка на отработке (отработанном масле) своими руками: обзор конструкций и реализация

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло

Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

Горелка на отработке Изменения и исправления

Комплектация системы отопления

Оптимальный вариант – приобрети уже готовый котел. Однако средняя стоимость 30 кВт модели в настоящее время составляет свыше 160 тыс. рублей. Поэтому зачастую отопление на отработке масла делают с помощью горелки и корпуса старого твердотопливного котла.

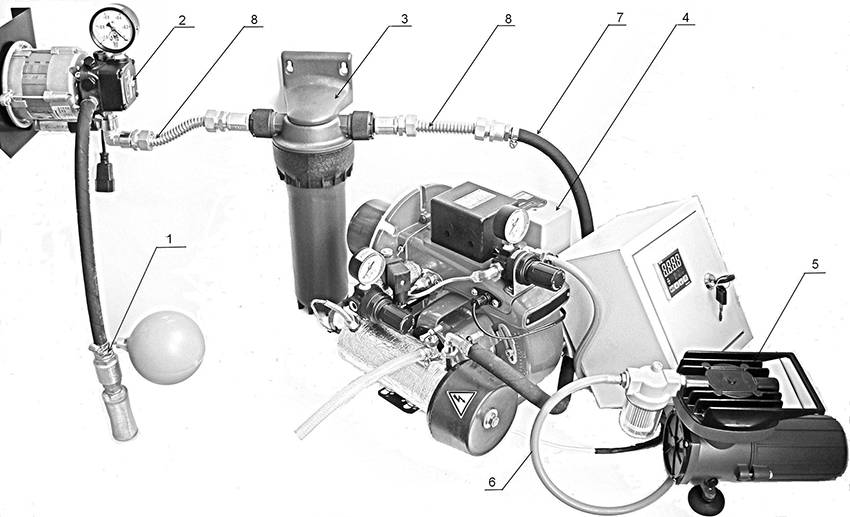

Схема отопления на отработке

Схема отопления на отработанном масле

Сначала определяется место, где будет установлено все оборудование для отопления. Обязательно учитывается разводка трубопроводов и нормативы по воздухообмену в помещении котельной или гаража. Он должен составлять не менее 180 м³/ час для площади 25-30 м².

Для нормальной работы потребуется емкость и трубопровод для подачи топлива к горелке. Ее мощность определяется площадью помещения (дома, гаража), а также тепловыми потерями здания. Правильно организованное отопление на отработке своими руками должно содержать такие компоненты:

• Емкость для хранения топлива. В ней должен быть предусмотрен механизм заполнения и вывода сформировавшихся паров;
• Трубопровод для подачи к горелке, включающий в себя: насос, запорную арматуру, электромагнитный клапан. Последний необходим для регулирования интенсивности подачи топлива;
• Дымоход. Во время сгорания отработка в системе отопления дает большое количество угарных газов. Минимальный диаметр трубы для их вывода – от 100 мм и боле.

В процессе работы на поверхности форсунок скапливаются продукты сгорания. Для их очистки приобретается специальный набор. Таким образом можно увеличить срок службы главных составных элементов горелки.

В качестве фильтра можно использовать обыкновенный масляный. Предварительно нужно рассчитать его оптимальную пропускную способность, исходя из характеристик горелки.

Котел или горелка для отопления на отработке

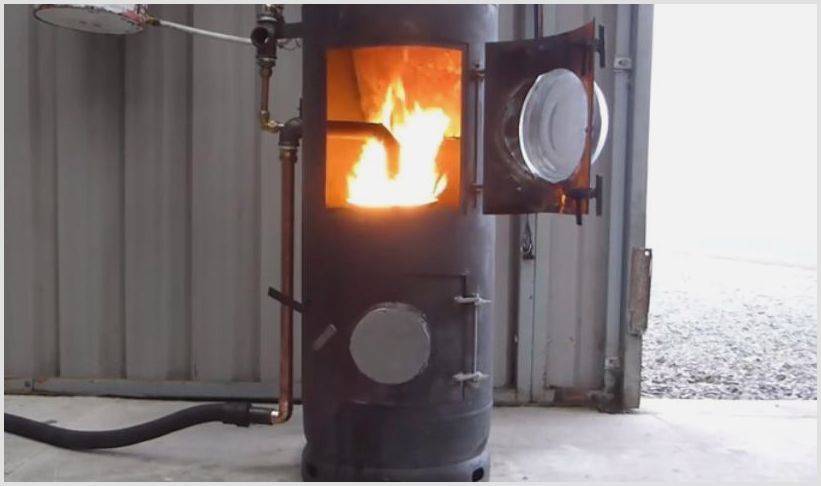

Котел на отработанном топливе

При выборе горелки нужно отталкиваться от ее эксплуатационных показателей. Как и любой котел для отопления на отработке, она характеризуется мощностью, габаритными размерами и дополнительными управляющими компонентами.

Для большинства моделей следует обеспечить подачу сжатого воздуха. Она необходима для формирования горючей смеси. Сделать это фактически для отопления частного дома на отработке своими руками можно с помощью компрессора. Альтернативой является приобретение модели горелки с уже встроенным воздушным нагнетателем – турбиной. Несмотря на относительно высокую стоимость так можно оптимизировать место для установки оборудования, необходимое для отопления гаража на отработке своими руками.

Также нужно учитывать основные характеристики горелки:

• Расход масла. В среднем на 1 кВт тепловой мощности потребуется 0,09 кг масла;
• Потребление электричества – от 0,5 до 1 кВт;
• Ремонтопригодность. Возможность замены узлов и агрегатов после их поломки.

Немаловажным при отоплении гаража отработкой является стоимость горелки. Цена моделей от известных брендов может достигать нескольких сот тысяч рублей. Но, несмотря на это высокая стоимость в большинстве случаев является гарантией качества.

Модель	Мощность, кВт	Стоимость, руб.
SMART BURNER, В-03 (Китай)	35	96000
KROLL, KG/UB В20 (Германия)	38	142200
EnergyLogic, В-40 (США)	40	260000
AR-CO ВR-10, (Италия)	93	232000

На российском рынке присутствует множество «кустарных» производств, которые предлагают комплектующие для отопления на отработке масла по более, чем доступной стоимости. Но качество их продукции оставляет желать лучшего. Исключением является . Они производят уже готовые котлы, функционирующие на отработанном масле. Средняя стоимость 20 кВт модели составляет 130-150 тыс. руб.

Принцип работы и виды конструкций

Поскольку в любом масле есть горючие вещества, их можно сжигать. Люди давно стараются максимально использовать это для своего блага, но решить эту задачу не так-то просто, особенно если сжигать стараются отработанное масло, в котором содержится много дополнительных составляющих. Есть три вида устройств для этой цели:

1. Эжекционное. Очень эффективная система. Отличное сгорание топлива, высокая температура, мало вредных выбросов, но сделать в домашних условиях практически невозможно. К тому же не всякое топливо можно использовать без предварительной обработки.
2. Испарительное. Самый простой в сборке из подручного материала, но эффективность его мала, много отходов и загрязнений. Для разжигания и бесперебойной работы требуется дополнительное оборудование.
3. Инжекторное. Наиболее приемлемый вариант для изготовления масляной горелки своими руками. Сравнительно несложная конструкция, проста в обслуживании, неприхотлива к топливу. Из недостатков основной — невозможность использовать в жилых помещениях.

В этом видео вы узнаете, как работает горелка на отработке:

Некоторые умельцы стараются приспособить для обогрева отработкой паяльные лампы, но чаще всего такие начинания оборачиваются сложными переделками и полным отказом от первоначального устройства горелки. Наибольшую популярность в последние годы получила мазутная горелка Бабингтона.

Роберт Бабингтон запатентовал своё изобретение в конце прошлого века с помощью одного из законов Мэрфи — сделать всё наоборот. Роберт не стал распылять топливо, выдувая его из сопла, а просто попробовал прогнать воздух через плёнку масла. У него получился маслянистый аэрозоль, который прекрасно горит. Не зря говорят, что всё гениальное просто.

Преимущества и недостатки буржуйки

Модели этих отопительных приборов встречаются разные, но все обладают определенными преимуществами:

• быстро растапливаются и прогревают помещение;
• достаточно высокий КПД;
• тепло распространяется по помещению равномерно;
• купить можно за относительно низкую стоимость;
• большинство таких изделий имеет варочную поверхность;
• эксплуатация обходится дешевле, чем при помощи электрических приборов или дровяных печей.

Недостатки у всех моделей тоже общие:

• помещение теплое только тогда, когда буржуйка топится;
• топливо необходимо добавлять постоянно;
• требуется высокий дымоход, который нужно часто чистить.

Как сделать горелку своими руками по схемам и чертежам

Горелки, полученные на основе изобретения Роберта Бабингтона, прошли неоднократную доработку и модернизацию. Отсюда расхождения в разных чертежах, схемах и иллюстрациях. Избранный вариант нуждается в тщательном изучении, чтобы исключить конструктивные ошибки.

Схема сборки горелки, где 1 – топливозаборник; 2 — топливный насос; 3 – топливный фильтр; 4 – горелка; 5 – компрессор; 6 – шланг воздушного компрессора; 7 — топливный шланг; 8 – топливопровод

Подсказки и рекомендации других мастеров тоже могут оказаться полезными для изготовления определенных элементов и узлов. Предлагаемые пояснения, которые взяты на одном из специализированных форумов, касаются следующих деталей:

• металлической полусферы (можно сделать из чего угодно, в том числе из части латунной дверной ручки или сферической гайки);
• стального резьбового тройника для соединения двухдюймовых труб (вместо него можно брать крестовину с теми же параметрами);
• для топливной подачи подходит 10-миллиметровая медная трубка;
• для сопла нужен сгон металлической трубы, имеющий наружную резьбу (до 200 мм);
• под подачу воздуха пригодится металлическая трубка диметром 10 мм, подведенная в сопло;
• состыковать каналы с корпусом лучше резьбовыми фитингами подходящего размера;
• основную подачу отработки будет осуществлять небольшой насос с простейшим мотором (от мотоцикла или автомобиля).

Чтобы избежать ошибок при сборке горелки необходимо тщательно изучить инструкции и схемы

Сопло – небольшое отверстие, его размер регулирует мощность самоделки по принципу Р. Бабингтона. Иногда в полусфере делают несколько небольших отверстий, поскольку одно может забиваться или его окажется недостаточно. Есть сведения, что 1 отверстие размером 0,25 мм обеспечит мощность горелки в пределах 10-15 кВт, что зависит от качества сгораемого сырья.

В полусфере с готовым отверстием посредством входа через тройник крепят канал подачи воздуха. Герметичность обеспечивает резьбовая заглушка, в которой просверлен паз для трубки. Тройник следует припаять к штуцеру, куда подсоединяется трубка подачи масла, которое требует прогревания перед утилизацией. Для этого в бак необходимо впаять ТЭН, желательно с термореле. Трубка в несколько витков подготовит масло-отработку для подачи в сопло.

Чтобы поступал воздух, дополнительно в сопле нужно просверлить 2 паза размером около 8 мм. Сначала к тройнику присоединяется сопло, далее – медная спиралевидная трубка, после чего производится крепление к штуцеру. Часть масла будет стекать в бак-отстойник, который для безопасности лучше отвести в сторону через трубку. Мастера, владеющие секретами электроники, аппарат обычно снабжают контроллером и платой для организации розжига.

Горелка – универсальная конструкция, которую можно приспособить и под другие виды жидкого топлива. Хотя сегодня подобные устройства есть в продаже, их дороговизна побуждает домашних мастеров делать нечто подобное своими руками. По эффективности домашние приборы для сжигания отработки не уступают брендовым новинкам, предназначенным для обогрева мини-цехов, теплицы, небольших фермерских хозяйств.

https://youtube.com/watch?v=17tLILj5d0I

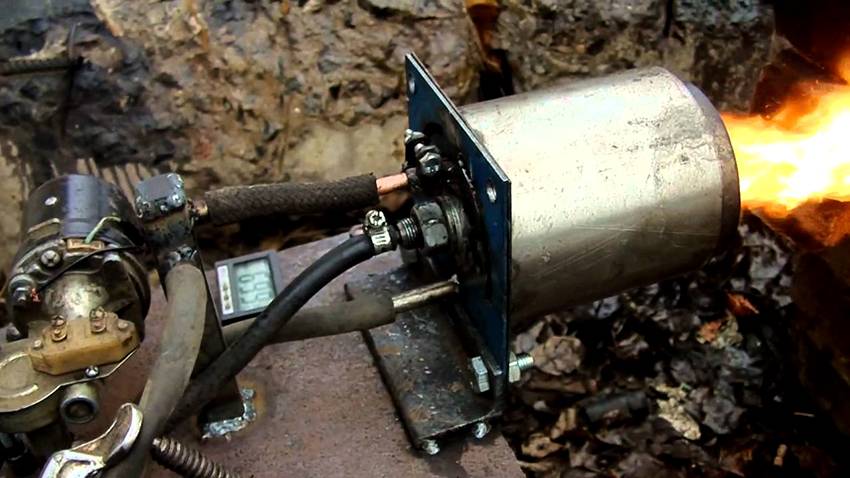

5 Самодельные горелки Бабингтона

Приобрести изготовленные заводским способом горелки Бабингтона проблематично. Большинство производителей отопительной техники не выпускает такие котлы, а у имеющихся на рынке модификаций стоимость будет сопоставима с лучшими газовыми и твердотопливным моделями. Поэтому большинство домовладельцев изготавливают мазутную горелку своими руками или заказывают ее выполнение опытному мастеру.

Можно найти различные чертежи горелки Бабингтона своими руками, что позволит ознакомиться с принципом работы такого отопителя и изготовить его самостоятельно.

Для выполнения простейшей модели горелки на отработанном масле потребуется следующее:

• Полый шар или полусфера, из которой будет выполнена рабочая поверхность.
• Сопло выполняется из металлической трубки длиной не более 200 миллиметров.
• Медная трубка для топливного тракта диаметром 10 миллиметров.
• Металлическая или пластиковая трубка, которая отвечает за подачу воздуха.
• Резьбовые фитинги для соединения трубок подачи топлива и воздуха.

В импровизированной форсунке-полусфере потребуется высверлить калибровочное отверстие малого диаметра. Именно от качества выполнения сопла будет зависеть в последующем эффективность горелки. Потребуется использовать тончайшее сверло, которым выполняется отверстие толщиной не более 0,4 миллиметра.

Выполнение больших по диаметру отверстий приведет к существенному увеличению расхода топлива, при этом ухудшаются показатели эффективности котла. При наличии на форсунке толстых сопел существенно усложняется розжиг горелки, а в последующем сложно поддерживать равномерность горения, котёл будет часто тухнуть, требуя повышенного внимания и постоянного обслуживания.

Выполнив отверстие в форсунке, к шару подводят трубку для подачи воздуха, на которой устанавливается тройник. В него сверху пайкой врезается штуцер, к которому подсоединяется подающая топливо медная магистраль.

Далее монтируют теплонагревающий элемент для подогрева отработки. Внутри полусферы устанавливают электрический ТЭН с терморегулятором. Около нагревателя выполняют несколько витков трубки, отвечающей за подачу топлива. Это позволит подогреть жидкость на 5−10 градусов, улучшив ее сгорание и повысить КПД котла.

Электрический розжиг горелки выполняется на основе одной или двух автомобильных свечей зажигания. Их вкручивают в начале сопла, подключая к электричеству. Также потребуется установить пусковое электрореле, что позволит получить стабильную искру, которая необходима для розжига горелки.

Изготовив своими руками котел Бабингтона, можно использовать в качестве топлива мазут, отработанное масло, биодизель и другие тяжелые продукты нефтепереработки. Автоматический аппарат будет иметь регулятор интенсивности горения, при этом имеется возможность самостоятельного изготовления отопителей мощностью до 30 кВт. Сейчас можно найти многочисленные чертежи горелок Бабингтона, которые отличаются универсальностью и функциональностью использования. Необходимо лишь руководствоваться такой документацией, выполняя отопители в полном соответствии с чертежом и схемой.

Меры безопасности при замене форсунки

Обеспечение безопасного проведения замены – важнейшая необходимость при выполнении связанных с газом действий.

Поэтому не пренебрегайте рядом правил:

• Перед заменой жиклеров отключите плиту от газа и электричества.
• Убедитесь, что горелки остыли.
• Перед началом работ откройте окна, устройства, работающие на электричестве, способные дать искру, выключите.
• Нельзя заниматься самостоятельной модификацией деталей плиты или заменять на неродные, неподходящие по размерам или сделанные самостоятельно.
• После монтажа деталей обязательно проверьте все соединения, связанные с газом, на предмет возможной утечки. Для этого соединения обмыливают со всех сторон (с помощью кисточки или губки) и, включив подачу газа, наблюдают, не образуются ли пузырьки. Если обнаружена протечка, соединение либо подтягивают, либо разбирают и собирают снова.

Нельзя использовать форсунки, предназначенные для газовой горелки плит совсем другой конструкции или иных газовых устройств.

Качественные бренды горелок

Считается, что качество и надежность вне конкуренции обеспечивают североамериканские производители (США и Канада). Их продукцию устанавливают на промышленные отопители помещений. Из европейских популярны немецкие и австрийские фирмы в силу традиционной культуры производства. Китайские, корейские и польские изделия являются репликами промышленных горелок для подсобных помещений в домашнем хозяйстве. Они отличаются ценовой доступностью и многофункциональностью.

Nortec

Китайский лидер климатического оборудования предлагает бюджетные универсальные горелки серии WB. Источниками тепла служат жиры животного происхождения, печное топливо, отработка растительных и автомобильных масел, дизтопливо. Для перенастройки системы при смене вида используемых углеводородов достаточно отрегулировать механизм подачи воздуха в ручном режиме.

Nortec – универсальная горелка.

Особенности использования универсальных горелок фирмы Nortec:

• запрещается применение бензина, растворителя, веществ, образующих при нагревании взрывоопасные смеси;
• для облегчения запуска и обеспечения заявленного режима работы следует разбавлять масла дизельным топливом в пропорции 10:1;
• не рекомендовано сжигание свежих, не бывших в работе нефтепродуктов.

Продукция сертифицирована.

Euronord

Китайский производитель выпускает горелки «Евронорд» для установки на стационарные и мобильные теплогенераторы и печи водяного отопления для закрытых помещений. Они оснащены компрессорным и вентиляторным оборудованием для подачи масла и воздуха. Линейка моделей представлена одноступенчатым типом горения от 16 до 230 кВт.

Преимущества продукции фирмы:

• предварительная очистка топлива производится в фильтрационном сегменте, более удачном, чем фильтр, подобный автомобильному;
• воздушная магистраль проходит по камере подогревания масла, что улучшает степень сгорания компонентов;
• подогрев топлива является двухуровневым.

Производитель реализует продукцию с сертификатами безопасности и качества.

Euronord EcoLogic

Горелки «Евронорд Эколоджик» адаптированы для обогревательных конструкций мировых производителей благодаря унитарному посадочному месту, что облегчает монтажные и обслуживающие работы.

Euronord EcoLogic – горелка для обогревательных конструкций.

Рабочие механизмы и функциональные части доступны без снятия всего агрегата.

DanVex

Финский концерн DanV ex Oy (Osakeyhtio) предлагает российскому потребителю готовые к монтажу вентиляторно-компрессорные горелки в комплекте с компрессорами собственного производства. Приборы на жидком топливе DanVex предназначены для работы на отопительных агрегатах фирмы, но интегрируются в конструкции сторонних производителей при соответствии технических характеристик и размеров фланцев.

Olympia

Российская фирма «Олимпия» предлагает потребителю горелки на отработанном масле модельного ряда AL. Для бытовых нужд используют одноступенчатое устройство AL-4V мощностью от 15 до 45 кВт. В комплектацию включен плавающий топливозаборник с насосом и фильтром на кронштейне. Кислород нагнетается воздушным компрессором с давлением 2 бара. Горелка оснащена системой непрерывной продувки для предотвращения оплавления деталей при ее остановке. Подходят все сорта отработки и их смеси. Горелку устанавливают на различные типы жидкотопливных котлов и термогенераторов.

Olympia – горелка на отработанном масле.

«Ставпечь»

Котельный завод в г. Ставрополь производит тепловые приборы под торговым брендом Stavpech: котлы, калориферы, комплектующие и автоматику по приемлемой цене. Также он выпускает горелки «Гном» мощностью от 10 до 35 кВт.

Ее особенности:

• топливо в камеру сжигания подается сжатым воздухом от компрессора;
• масло нагревается ТЭНами топливного бачка и подогревателем в сопле;
• подача первичного воздуха регулируется редуктором, вторичного – вентилятором;
• сжигаются минеральное и синтетическое масла промышленного происхождения и растительное рапсовое, животные жиры и их смеси произвольной дозировки.

Завершающий этап

Самодельные горелки на отработанном масле радуют потребителей мощным пламенем. Но для того чтобы обеспечить их бесперебойную работу, необходимо тщательно продумать конструкцию внешних узлов. В нашей горелке отработанное масло стекает по сферическому распылителю, но в сопло направляется не полностью – большая часть отправляется в стоковый бак. Отсюда оно переливается в основной бак, где стоит маломощный ТЭН. Если вы не хотите переливать топливо вручную, воспользуйтесь любым подходящим масляным насосом.

Сам насос ставится между двумя баками – он засасывает отработанное масло из сливного бака и направляет его в основной бак. В результате мы получаем круговорот топлива. Пользователям останется лишь периодически доливать его, так как некоторая его часть постепенно сгорает на выходе форсунки.

Для того, чтобы собранный агрегат прослужил как можно дольше, все соединения должны быть смазаны высокотемпературным герметиком.

Что касается ТЭНа, то его необходимо оснастить термостатом. Он нужен для первичной подготовки топлива. Отработанное масло довольно тягучее, а для работы форсунки оно должно быть более жидким. Поэтому его нужно прогреть. Но не до температуры +250-300 градусов, как это делается в испарительных горелках, а всего лишь до +70 градусов. В таком состоянии оно будет достаточно жидким, чтобы срываться в виде мельчайших капель с поверхности сферического распылителя.

Итого у нас получилось три энергопотребляющих узла:

• Воздушный компрессор – используется для создания топливно-воздушной смеси;
• ТЭН – переводит отработанное масло в более жидкое состояние;
• Масляный насос – гонит неиспользованное отработанное масло из одного бака в другой.

Сделать горелку энергонезависимой у нас не получится, так как избавиться от компрессора или ТЭНа нельзя.

Как сделать горелку самостоятельно

Чтобы понимать, как сделать горелочное устройство Бабингтона, нужно изучить его конструкцию по чертежам. Таковых на просторах интернета можно отыскать немало, но для изготовления лучше перенять опыт специалистов и взять в работу проверенный прототип. Ниже представлен чертеж горелки, сделанной и испытанной одним из опытных участников одного из специализированных форумов:

Теперь несколько слов о том, из чего можно смастерить агрегат по этому чертежу. Автор в качестве корпуса использовал обычный стальной тройник с резьбами для присоединения труб диаметром 2 дюйма (ДУ50). Вместо тройника сгодится и крестовина такого же размера. Остальные элементы – в соответствии с перечнем:

1. Любая металлическая деталь с полусферическим концом может выступать форсункой

Полусфера или полый шар для горелки Бабингтона. Вариантов несколько – начиная от дверной ручки из латуни и заканчивая различными сферическими гайками.

• Сопло – сгон из металлической трубы с наружной трубной резьбой, длина – 150—200 мм.
• Медная трубка диаметром 10 мм для топливного тракта.
• Трубка металлическая для организации подачи воздуха. Диаметр – не менее 10 мм.
• Фитинги резьбовые, служат для присоединения медной трубки к корпусу.

Также понадобится небольшой насос для перекачки отработанного масла. С этой задачей неплохо справляются агрегаты от автомобиля ВАЗ или мотоцикла, нужно только обеспечить их вращение от электродвигателя. Компрессор подойдет любой маломощный, в том числе от холодильника, поскольку давление в воздушном тракте должно быть небольшим (номинальное — около 2 Бар, максимум – 4 Бар).

Важная операция – просверлить в импровизированной форсунке калиброванное отверстие очень малого диаметра. Но сначала необходимо подобрать сверло требуемого размера, ведь от величины отверстия будет зависеть мощность будущей самодельной горелки Бабингтона. О расчете мощности будет сказано в следующем разделе, а о том, как самому сделать маленькое отверстие, подробно показано на видео:

Подбор мощности

Фокус в том, что самостоятельно произвести такой расчет по формулам довольно затруднительно. Есть данные, полученные на практике, и они гласят, что разные мастера-умельцы делают одно или несколько отверстий диаметром от 0.1 до 0.3 мм. Есть и более точная информация: если изготовить горелку с 1 отверстием размером 0.25 мм, то получится добиться мощности котла до 15 кВт (в зависимости от вида топлива).

Опираясь на эти данные, можно подобрать тепловую мощность агрегата количеством отверстий. Чтобы выйти на 30—35 кВт, придется просверлить не 1 отверстие на 0.25 мм, а два. Причем расстояние между ними нужно выдержать не менее 8 мм, чтобы факелы топливовоздушной смеси не гасили друг друга. По опыту, при работе горелки Бабингтона на отработке через одно отверстие 0.25 мм приблизительный расход масла в максимальном режиме составит до 2 л в час.

Рекомендации по изготовлению

Когда отверстие готово, к шару надо прикрепить трубку подачи воздуха и установить его внутрь тройника. Для герметичного вывода трубки из корпуса придется изготовить резьбовую заглушку. В ней просверливается отверстие, куда и вставляется трубка. Сверху в тройник методом пайки врезается штуцер, а к нему присоединяется медная магистраль топливоподачи. Для подогрева отработанного масла перед сжиганием используем такие способы:

1. В бак, откуда происходит подача отработки на полусферу, встраивается электрический ТЭН с терморегулятором.
2. Трубка, ведущая из бака, делает несколько витков вокруг разогретого сопла, за счет чего проходящее по ней топливо разогревается.

К тройнику сначала прикручивается сопло, а потом на него надевается предварительно согнутая в спираль медная трубка. А уж потом она подключается к штуцеру. Кстати говоря, в сопле следует проделать 2 отверстия диаметром не менее 8 мм для поступления вторичного воздуха. Подробное описание, как изготовить горелку Бабингтона самому, дано в представленном ниже видео:

Нижний выход из тройника предназначается для стекания отработанного масла в бак-отстойник. Его можно расположить прямо под горелкой, но это не эстетично и небезопасно, — пламя слишком близко. Лучше отнести бак в сторону, а для отвода отработки придумать штуцер с резьбовой пробкой и трубкой. Тот, кто силен в области электроники, может приладить к горелке комплект автоматики розжига и безопасности с контроллером.

Промышленные горелки на отработке и их особенности

Конструкции, осуществляющие отопление помещений и произведенные промышленным способом, характеризуются заранее объявленными свойствами производимого теплового потока.

При подборе заводской горелки на отработке учитывают ее параметры:

• заявленную в паспорте мощность устройства (она должна превосходить производительность отопительного агрегата);
• количество ступеней и особенности переключения режимов горения;
• комплектацию приборами подачи воздуха и топлива;
• возможность установки на планируемый котел генераторов тепла.

Дополнительно обращают внимание на толщину корпуса и двери котла для правильного подбора размеров сопла и распылителя пламени, которые должны быть толще

Подготовка отработки для сжигания в котле

Отработанное жидкое топливо не только загрязненное, но и довольно клейкое. Это вызвано тем, что в первоначальный состав вносятся специальные присадки, обеспечивающие плотное прилипание тонкого слоя на трущихся плоскостях. Поэтому данные горелочные устройства должны функционировать с обязательным подогревом отработки, для увеличения текучести. Поскольку тягучее топливо не способно качественно перемешиваться с воздухом и не сможет пройти через форсуночное сопло.

Следующий элемент, который должен быть в конструкции горелочного устройства — надежная система зажигания газовоздушной среды. На практике, поджечь такой энергоноситель способна только электрическая искра или газовый факел.

И последнее важное конструктивное решение — наличие систем предварительной грубой и тонкой очистки отработанного масла. До того, как поступить в горелочное устройство, отработка должна пройти фильтрацию, сначала грубой очистки, где из нее удаляется крупный мусор, а затем тонкой, после которой устраняются мелкодисперсные взвешенные вещества, например, песок и глина

Что такое горелка Бабингтона?

Конструкция горелки, работающей на дизельном топливе, была запатентована Робертом Бабингтоном в 1979 году. Однако, срок действия патента истек, после чего вся информация об устройстве и принципе действия агрегата стала общедоступной, как и чертежи горелки Бабингтона. В результате многие мастера смогли повторить данную конструкцию, только вместо солярки в них применялось отработанное автомобильное масло, а позже и другие виды жидких масел.

Эффективно сжигать старые масла нелегко, так как отработка из того же автосервиса представляет собой смесь масел различной вязкости с большим количеством примесей. Также в малых долях там содержится бензин, дизельное топливо и даже антифриз. Все эти моменты учитывает конструкция горелок заводского изготовления, в них встроены фильтрующие элементы.

Другое дело – горелка Бабингтона, для ее работы никакого фильтрования не требуется, и вот почему. Топливо в ней стекает по сферической поверхности, образуя тонкую пленку, а по центру этой сферы проделано небольшое отверстие (0.1—0.3 мм в диаметре) для подачи воздуха под давлением. Основной принцип работы горелки на отработке состоит в том, что воздух, пробивающийся из отверстия, отрывает часть стекающего по поверхности масла. В результате получается факел из топливовоздушной смеси, способной к воспламенению.

Количество грязи в отработке влияет только на эффективность сжигания, горелка работает на отработке и не засоряется взвешенными в ней примесями, поскольку в топливном тракте нет узких проходов или отверстий с малыми диаметрами, как в форсунках. Отверстие здесь лишь одно, сквозь него проходит только воздух. Вместо сложной системы фильтрации устройство горелки на отработанном масле предусматривает подачу горючего на сферическую поверхность, а его излишки, не попавшие в факел, стекают вниз, в отстойник.

Непременным условием качественного сжигания есть предварительный подогрев старых масел. Это необходимо по 2 причинам:

• Повышение текучести. Благодаря этому субстанция хорошо обволакивает поверхность сферы и при подаче воздуха лучше распыляется, образуя устойчивый факел аэрозоля.
• Снижение температуры вспышки. С помощью нагретого масла проще обеспечить розжиг для горелки Бабингтон, а при работе она максимально использует энергию топлива, выделяя больше тепла.

Как функционирует данная горелка, наглядно показано на видео:
