Виды котлов, используемых для отопления
Такие котлы бывают нескольких типов: настенные, напольные.
Настенные котлы рассчитаны на отопление помещения до 300 м 2 . В комплект входит один или два циркуляционных насоса, два измерительных устройства (манометр и термометр), система безопасности.
У напольных котлов больший КПД и мощность, но они несколько дороже.
Так выглядит настенный котел отопительной системы.
Тепловые насосы воздух-воздух и воздух-вода. Данная система в силу своих конструктивных особенностей применима в частных домах и на своих приусадебных участках. В ней необходимым условием является наличие законного участка земли, на котором будут вестись монтажные работы по установке: монтажных коллекторов, воздушных контуров, грунтовых коллекторов, грунтовых зондов.
Самым эффективным способом монтажа тепловых насосов является бурение скважины (грунтовый зонд). Скважина бурится на глубину 50-150 м, где постоянная температура +10 градусов. На производство таких скважин необходимо оформлять специальную документацию во всех существующих структурах.
В монтаже грунтовых коллекторов не предусмотрено бурение скважин, и делается все проще: укладываются полиэтиленовые трубы с незамерзающим теплоносителем на глубину до 2 метров и насос нагнетает тепло в помещение. Основной «головной болью» является просчет, как сделать отопление, чтобы грунт летом успевал прогреваться.
Из всех существующих способов установки автономного отопления самый «спокойный» — монтаж сплит-систем или покупка масляных обогревателей. В обоих случаях необходимо документально оформить в теплосети отключение от центрального отопления и поменять в квартире электропроводку. Но перед тем как монтировать такое отопление, необходимо пригласить толкового специалиста-энергетика. Этот специалист сделает замеры и просчитает предполагаемые нагрузки в домовой и квартирной электропроводке.
Схема солнечной сплит-системы.
Хорошие специалисты знают, как правильно и когда сделать замеры, а также какие расчеты следует произвести для того, чтобы сделать такое отопление. А то может быть такое, что вы «вложитесь» в комфорт, а соседи на вас в суд подадут за то, что вы лишили их возможности пользоваться электроприборами. Перед тем как совершать поступки, а тем более установку поквартирного отопления, всегда надо все хорошо обдумать. Сначала, перед тем как сделать отопление, следует подсчитать затраты на электричество и предполагаемую температуру в помещении. Учитывать необходимо все: расположение квартиры (угловая или в середине), как расположен дом (южная и северная сторона), теплоизоляция окон и стен, количество комнат и подсобных помещений. Все это энергетик просчитает. Необходимо, чтобы он все детально расписал, так как числа могут показать, что «овчинка выделки не стоит». А если учесть нервотрепку (еще какую!) с документацией, то «пропади оно пропадом».
С чего начать
Начинаем с правовой базы. Необходимо четко знать, что говорит законодательство об отключении от центральной системы теплоснабжения и установке индивидуальной. Зачастую местная администрация, ссылаясь на ст. 190 ФЗ, отказывает жильцам. В суде такой отказ посчитают необоснованным. В Российском законодательстве кроме Федерального закона N 190 «О теплоснабжении» существует Постановление Правительства N 307 от 16.04.2012, рассматривающее порядок подключения систем теплоснабжения. В нем указывается перечень индивидуальных источников тепловой энергии, не отвечающих определенным требованиям и запрещенных по этой причине для установки в многоквартирных домах.
Это означает, что законодательство не запрещает использование индивидуального отопления с применением современных отопительных котлов, соответствующих указанным требованиям. Данный вопрос уже не раз рассматривался судами общей юрисдикции. Отказ органов местного самоуправления, основанный на ст. 14 ФЗ «О теплоснабжении», признается незаконным.
Необходимые документы
Таким образом, чтобы отказаться от услуги центрального отопления и переключиться на индивидуальное, необходимо собрать пакет документов согласно ст. 26 ЖК РФ о проведении переустройства жилого помещения.
В пакет документов входят:
- заявление о переустройстве;
- технический паспорт помещения;
- правоустанавливающие документы на жилье (подлинники или копии, засвидетельствованные нотариально);
- проект переустройства жилого помещения,
- согласие всех членов семьи, представленное в письменной форме;
- заключение органов по охране памятников архитектуры о возможности проведения переустройства помещения.
Документация при отоплении газом
Управляющая компания, после рассмотрения заявления, предоставляет письмо о разрешении на отключение вашей квартиры от центрального отопления. Это письмо необходимо для заказа технических условий (ТУ) на установку индивидуального отопления. Если планируется подключить газ (установить газовый котел) необходимо адресовать обращение в службу газа.
Техусловия выдаются в течение десяти дней. В случае отказа по причине отсутствия «технической возможности» имейте в виду, что такой ответ допустим только в регионах, где отсутствует газ и нет возможности приобрести его в баллонах.
После приобретения сертифицированного котла следует обратиться в проектную организацию. Она подготовит проект на установку котла с учетом технических условий и возможностей.
Затем делается проект на отключение от центрального отопления в теплоснабжающей организации. Основанием для этого послужит письмо от ТСЖ с разрешением на отключение
Важно при этом получить письменный ответ. С ним, в случае несогласия, можно будет обратиться в суд
Получив проектную документацию, направляемся с ней в местное отделение Всероссийского добровольного пожарного общества (ВДПО). Там вам выдается акт о пожарной безопасности проекта. При необходимости делается проект для дымохода.
Затем вся документация проходит согласование в администрации. Заключение о согласовании (или отказе) принимается в течение 45 календарных дней. Отказ в переустройстве помещения происходит на основании ст. 27 ЖК РФ (случай непредставления всех документов). Отказ можно также обжаловать в суде.
Это — основная схема того, как подготовить проект и узаконить переход на автономное отопление. Перечень всех документов может отличаться в разных регионах. Более точную информацию вам дадут непосредственно в администрации вашего района.
Автономное отопление газом — основная суть и принцип действия
Что собой представляет автономное отопление на газе? Ответить на это вопрос можно просто и понятно. Система теплоснабжения здания работает в автономном режиме, используя в качестве топлива природный газ. Способ подачи газа может быть централизованным, посредством центральной магистрали, либо индивидуальный, используя газовые баллоны или газгольдер.
Популярность такого вида отопления объясняется легкостью монтажа всей системы и доступной ценой, в сравнении с другими источниками тепла. Ознакомимся подробнее с преимуществами газового и, если таковые есть, с недостатками.
Виды систем отопления многоквартирных домов
В зависимости от структуры, характеристик теплоносителя и схем разводки трубопроводов отопление многоквартирного дома подразделяют на следующие типы:
По расположению источника тепла
- Поквартирная система отопления, при которой газовый котёл устанавливается в кухне или отдельном помещении. Некоторые неудобства и вложения в оборудование с лихвой компенсируются возможностью включать и регулировать отопление по своему усмотрению, а также низкими эксплуатационными затратами за счёт отсутствия потерь в теплотрассах. При наличии собственного котла практически отсутствуют ограничения по реконструкции системы. Если, к примеру, хозяева пожелают заменить батареи на тёплые водяные полы — к этому нет никаких технических препятствий.
- Индивидуальное отопление, при котором своя котельная обслуживает один дом или жилой комплекс. Такие решения встречаются как в старом жилом фонде (кочегарки), так и в новом элитном жилье, где сообщество жильцов само решает, когда начать отопительный сезон.
- Центральное отопление в многоквартирном доме наиболее распространено в типовом жилье.
Устройство центрального отопления многоквартирного дома, передача тепла от ТЭЦ осуществляется через местный теплопункт.
По характеристикам теплоносителя
- Водяное отопление, в качестве теплоносителя используется вода. В современном жилье с поквартирным или индивидуальным отоплением встречаются экономичные низкотемпературные (низкопотенциальные) системы, где температура теплоносителя не превышает 65 ºС. Но в большинстве случаев и во всех типовых домах теплоноситель имеет расчётную температуру в пределах 85-105 ºС.
- Паровое отопление квартиры в многоквартирном доме (в системе циркулирует водяной пар) имеет ряд существенных недостатков, в новых домах давно не используется, старый жилой фонд повсеместно переводят на водяные системы.
По схеме разводки
Основные схемы отопления в многоквартирных домах:
- Однотрубная — как подача, так и обратный отбор теплоносителя к отопительным приборам осуществляется по одной магистрали. Такая система встречается в «сталинках» и «хрущёвках». Обладает серьёзным недостатком: радиаторы расположены последовательно и из-за остывания в них теплоносителя температура нагрева батарей падает по мере удаления их от теплопункта. Для того, чтобы сохранить теплоотдачу, количество секций увеличивается по ходу движения теплоносителя. В чистой однотрубной схеме невозможна установка приборов регулирования. Не рекомендуется изменять конфигурацию труб, устанавливать радиаторы другого типа и габаритов, иначе работа системы может быть серьёзно нарушена.
- «Ленинградка» — усовершенствованный вариант однотрубной системы, который, благодаря подключению тепловых приборов через байпас, снижает их взаимовлияние. Можно установить на радиаторы регулирующие (не автоматические) устройства, заменить радиатор на иной тип, но схожей ёмкости и мощности.
Слева — стандартная однотрубная система, в которую мы не рекомендуем вносить никаких изменений. Справа — «ленинградка», возможна установка ручных регулирующих вентилей и корректная замена радиатора
Двухтрубная схема отопления многоквартирного дома стала широко использоваться в «брежневках», популярна и по сей день. Подающая и обратная магистрали в ней разделены, поэтому теплоноситель на входах во все квартиры и радиаторы имеет почти одинаковую температуру, замена радиаторов на иной тип и даже объём не оказывает существенного влияния на работу других приборов. На батареи можно устанавливать приборы регулирования, в том числе автоматические.
Слева — усовершенствованный вариант однотрубной схемы (аналог «ленинградки»), справа — двухтрубный вариант. Последний обеспечивает более комфортные условия, точное регулирование и даёт более широкие возможности по замене радиатора
Лучевая схема применяется в современном нетиповом жилье. Подключение приборов параллельное, взаимное влияние их минимально. Разводка, как правило, выполняется в полу, что позволяет освободить стены от труб. При установке приборов регулирования, в том числе автоматических, обеспечивается точное дозирование количества тепла по помещениям. Технически возможна как частичная, так и полная замена системы отопления в многоквартирном доме с лучевой схемой в пределах квартиры с существенным изменением её конфигурации.
При лучевой схеме в квартиру входят подающая и обратная магистрали, а разводка осуществляется параллельно отдельными контурами через коллектор. Трубы, как правило, располагают в полу, радиаторы аккуратно и незаметно подключают снизу
Газовые котлы для отопления квартиры — основы выбора
По типу установки газовые котлы могут быть настенные и напольные. И те и другие могут устанавливаться в квартирах. Более приемлемыми с эстетической точки зрения и по удобству размещения являются настенные варианты. Они имеют размеры, сопоставимые с габаритами навесных кухонных шкафчиков и неплохо вписываются в интерьер. С установкой напольных котлов несколько сложнее – не все их можно ставить вплотную к стене, хотя есть и такие варианты. Все зависит от места расположения патрубка дымохода. Если он выходит вверху, то агрегат можно придвинуть к стене.
Напольный газовый котел смотрится несколько хуже
Есть также одноконтурные и двухконтурные модели. Одноконтурные работают только на отопление. Двухконтурные – и на отопление и на подогрев воды для ГВС. Если вода греется у вас другим устройством, подойдет вам одноконтурный котел. Если же собираетесь греть воду газовым котлом, придется выбирать еще способ нагрева: проточный змеевиком или бойлером косвенного нагрева. Оба варианта имеют недостатки. При использовании змеевика (проточный нагрев воды) не все котлы стабильно «держат» заданную температуру. Для ее поддержания требуется выставлять специальные режимы работы (по-разному называются в разных котлах, например, «приоритет горячей воды» в Navien, Beretta или «комфорт» в Ferrolli). У бойлерного нагрева совой недостаток: на поддержание постоянной температуры воды в резервуаре тратится какое-то количество газа. Потому расход топлива больше. К тому же резерв горячей воды ограничен. И после того, как он израсходуется, приходится ждать, пока нагреется новая партия. Какой из способов нагрева воды подходит больше вам, тот и выбирайте. При проточном нагреве ориентируйтесь по производительности горячей воды в минуту, а при бойлерном нагреве, на объем бака.
Газовый котел может быть одноконтурным или двухконтурным
Отличаются газовые котлы по типу используемой горелки: они бывают однопозиционные, двухпозиционные и модулируемые. Самые дешевые – однопозиционные, но они же самые неэкономные, так как всегда включены на 100% мощности. Двухпозиционные чуть экономичнее – работать могут на 100% мощности и на 50%. Самые лучшие – модулируемые. Они имеют очень много режимов работы и потому экономят топливо. Их производительностью управляет автоматика, которая подает именно то количество газа, которое требуется на данный момент для поддержания заданного температурного режима.
Так горит модулируемая горелка в газовом котле
Горелка располагается в камере горения. Камера может быть открытого или закрытого типа. Камеры открытого типа кислород для сжигания газа берут из помещения, а продукты горения отводят через атмосферный дымоход. Камеры закрытого типа оснащаются коаксиальным дымоходом (труба в трубе), а кислород для горения берут с улицы: продукты горения отводятся по центральному контуру коаксиального дымохода, а воздух поступает по наружному.
Как правильно подобрать газовый котел для отопления
Многие ошибаются, считая газовый котёл единственным источником автономного отопления. Хоть мы и будем рассматривать именно их, но стоит упомянуть, что, в зависимости от потребностей, можно выбирать и устройства на других источниках энергии:
- В редких случаях, когда около вашего жилища имеются горячие источники, куда проще установить помпу и использовать уже подогретую воду, а не тратить дополнительные ресурсы.
- Садовым домам лучше всего подходят электрические способы нагрева, особенно, если строения находятся далеко от газовых магистралей. Ведь возить каждую зиму по несколько галлонов газа на дачу – достаточно трудоёмкая задача, к тому же опасная, если их оставлять там же без присмотра на длительный срок.
- Но для большинства потребностей достаточно использовать газовый котёл; всё, что ему требуется – магистраль поблизости. Если вы не живёте вдалеке от города, то получить разрешение на подключение устройств к магистрали – не составит труда.
- Существует и малочисленный вид – электронные котлы. Как и в первом случае, котлами их называть немного неправильно, однако они выполняют всё ту же задачу, только используют для этого энергию тока и нагревательный элемент. Подходят для квартир, так как не несут никакой опасности, а случайно задутое пламя не грозит отравлением газом. Да и пламени там вовсе нет.
Вот вы определились с типом котла, дело осталось за малым – подобрать подходящую модель
Если не учитывать многочисленные защитные механизмы и автоматику, на которую вы всё же должны обращать внимание, то главным параметром здесь является мощность
Если котёл будет слабоват – начнут появляться так называемые «холодные зоны», наблюдаемые в одноконтурных моделях. Это когда вода нагревается неравномерно, из-за чего температурный режим в здании колеблется в районе 5 градусов. Если же выберите слишком мощную модель, то единственным недостатком будет небольшая переплата. Поэтому всегда стоит брать с запасом и не быть скрягой, особенно, когда дело касается систем защиты.
Иногда люди просто не понимают, зачем в котле нужна защита от абсолютно всего, вплоть до короткого замыкания и задувания пламени. Однако производители добавляют подобное не только для громкого слова в рекламном ролике, но и потому, что на них сыпался уже не один иск из-за неисправности котлов, и они хотят оградиться от подобного в дальнейшем.
Поэтому брендовые котлы одной серии не висят в открытой продаже дольше двух лет, а китайские могут быть и 10-летней давности. И поэтому же не стоит экономить и покупать Б\У технику, ведь главная вещь, для которой не стоит жалеть денег – ваша безопасность.
Тот же исход происходит по сотням причин, которые стараются контролировать производители.
Поэтому же, в частном доме, лучше сделать отдельное здание под котельную или побеспокоиться хотя бы о пристройке, дабы от вышедшего из строя устройства не пострадали люди.
Вот мы разобрались, как выбрать газовый котел и настенный газовый котел, какой лучше подходит для частных домов и квартир. Давайте теперь рассмотрим все нюансы работы с газовыми системами отопления помещений.
Преимущества
Чтобы крышная котельная жилого дома стабильно работала, необходимо провести тщательные расчеты и не экономить на монтаже. Оборудованная на крыше дома, она имеет преимущества относительно других систем:
- Установленная на крыше дома, котельная снижает потери энергии во время переправки теплоносителя от крышного оборудования к радиаторам. Это снижает стоимость услуг отопления на величину до 30%.
- Автоматизированность служит использованию горячей воды в период отсутствия, когда подачу отключают для проверки носителей.
- Обслуживание прибора снижается благодаря автономности. Проверку работоспособности проводят редко, по договоренности с обслуживающей фирмой.
- Перед эксплуатацией проводится множество проверок, обнаруживающих неисправности и ошибки в технике безопасности.
Выбор необходимого оборудования
Идеальным источником тепла для индивидуальной системы, по мнению специалистов, является двухконтурный, работающий на газе котел с закрытой камерой сгорания. Безусловно, можно обойтись и одноконтурным – но только в том случае, если в вашем доме действительно нет перебоев с подачей горячей воды. В противном случае лучше «убить двух зайцев сразу».
К преимуществам такого оборудования относится многоуровневая система безопасности, бесшумная работа, адекватная цена, компактность.
При желании можно обустроить автономную систему на базе электрического котла, правда, для успешной и комфортной ее эксплуатации счетчик должен быть многотарифным, а проводка – «свежей» и качественной (желательно — медной). Такая система проста в монтаже, гигиенична, бесшумна, эффективна, эстетична. Но электричество – дорогой энергоресурс, поэтому стоит хорошенько подумать, прежде принимать решение в пользу электроагрегата.
Определившись с типом оборудования для обогрева, нужно подобрать по техническим характеристикам оптимальную для вашего жилища модель. Помимо номинальной площади обогрева из техописания устройства следует учесть особенности помещения. К состоянию квартиры нужно отнестись максимально критично. Ведь, согласитесь, одно дело, когда у вас теплые полы, герметичные окна, хорошие двери и совсем другое, когда тянет изо всех щелей.
Радиаторы можно выбирать практически любые представленные на рынке. И стальные, и алюминиевые, и биметаллические демонстрируют неплохую эффективность. Старые чугунные батареи оставлять однозначно не стоит.
Трубы желательно покупать полипропиленовые; если в средствах вы не ограничены, можно взять медные. Но, в общем, по соотношению «цена-качество» трубы из полипропилена – оптимальный выбор.
Провести индивидуальное отопление можно своими руками – ничего сложного в прокладке труб и установке радиаторов нет. Что однозначно следует доверить профессионалам – это подвод газа, монтаж и запуск котла, проверку системы на герметичность.
Во сколько обойдется установка «автономки»? Даже о примерных суммах говорить очень трудно, так как слишком уж много факторов влияет на итоговую стоимость «мероприятия»: размеры квартиры, марка и функциональность котла, материал труб, расценки на услуги специалистов, сложность и объем работ.
Однозначно можно сказать только одно: индивидуальное отопление в многоквартирном строении – это невероятное удобство и комфорт, который в любом случае стоит потраченных денег.
Для эксплуатирующей компании
Плюсы поквартирного отопления:
- Отсутствие «Стояков» отопления (необходимости их обслуживания);
- При осуществлении работ в отдельной квартире нет необходимости отключения потребителей всего стояка.
Минусы поквартирного отропления:
- Высокая вероятность утечки газа или продуктов горения при нарушении целостности дымоходов;
- Сложность эксплуатации дымоходов;
- Необходимо оснащение дымоходов системой сбора конденсата и последующей его обязательной нейтрализации;
- Низкий культурный и образовательный уровень основной массы потребителей, что влечёт за собой нарушение режимов эксплуатации газового оборудования.
Плюсы модульной котельной:
- Пожарная безопасность. Повышенная. Вероятность проникновения дыма и открытого пламени внутрь помещений фактически исключена;
- Отапливаемые подвальные и подъездные помещения продлевают срок службы здания в целом;
- Крышные котельные полностью автоматизированы в них интегрированы элементы САР (системы автоматического регулирования) и САУ (системы автоматического управления), которые непрерывно следят за параметрами во всей системе.
Решение задачи по отоплению
Принцип работы водяного отопления не отличается сложностью. Конструкция состоит из нагревательного устройства, труб и отопительных приборов, которые замкнуты в единую систему.
Отопительный котел создает требуемую температуру теплоносителя, в качестве которого используется вода или антифриз. Нагретый теплоноситель перемещается по трубопроводу к радиаторам, которые устанавливаются в отапливаемых помещениях. Последние передают полученное тепло в атмосферу комнаты, тем самым прогревая ее. Теплоноситель, отдавший тепло, двигаясь по трубам, возвращается в котел, где снова происходит его нагревание. Далее цикл повторяется.
В зависимости от способа перемещения теплоносителя отопительная система может быть с естественной или принудительной циркуляцией.
Система циркуляции теплоносителя
Естественная циркуляция
Работа отопительной системы основана на разности плотностей нагретой и холодной жидкости. Нагретый теплоноситель имеет меньшую массу, поэтому он движется вверх при перемещении по трубам. При движении температура снижается и плотность вещества уменьшается, поэтому оно стремится вниз при возвращении в котел.
Работа отопительной системы в этом случае не зависит от электроэнергии, что делает ее полностью автономной. Кроме этого конструкция такого отопления существенно упрощается.
Недостатком такой системы отопления является значительная протяженность трубопровода, а также необходимость использовать трубы большого диаметра. Это обстоятельство удорожает стоимость конструкции.
Кроме этого в этом случае требуется создание уклона труб и отсутствует возможность применения современных отопительных приборов.

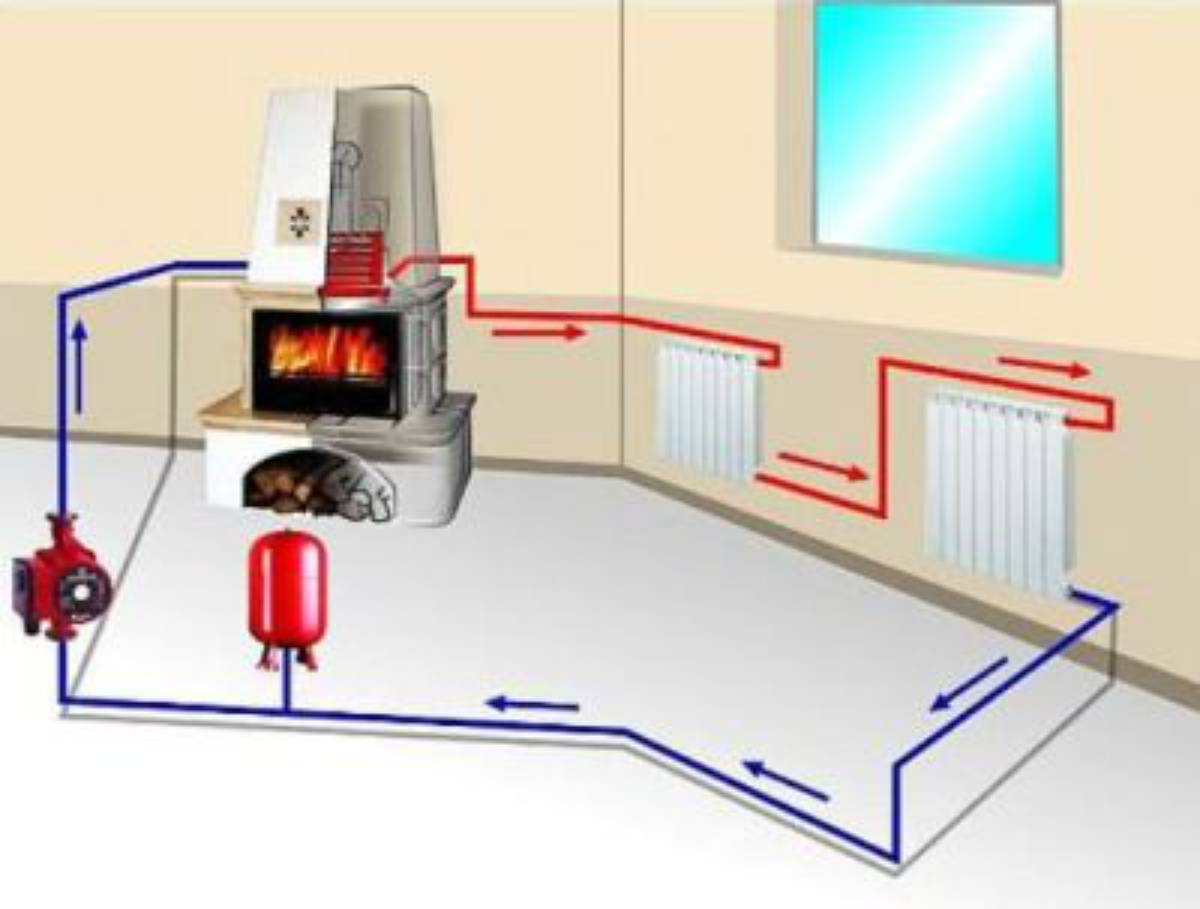

Принудительная циркуляция
При создании отопительной системы на даче с принудительной циркуляцией теплоносителя в схему включается насос, создающий давление. Также подобная конструкция предусматривает установку расширительного бачка, который необходим для отбора излишков жидкости в системе. Конструкция бачка может быть открытой или закрытой. Использование второго варианта предпочтительнее, так как исключаются потери на испарение. Если теплоносителем является незамерзающий раствор, то бачок обязательно должен иметь закрытое исполнение. Для контроля давления монтируется манометр.
В случае применения такой конструкции отопления появляется возможность использовать меньшее количество теплоносителей, сократить протяженность трубопровода и уменьшить диаметр труб. Температуру можно регулировать в каждом отопительном приборе индивидуально.
Циркуляционный насос требует подключения к электрической сети. В противном случае система работать не будет.
