Самодельная муфельная печь своими руками: сборка, чертеж, фото, видео инструкция

Шахтная печь на газе

Схема газовой вертикальной муфельной печи показана на рис. В ее основе – готовый муфель-химпосуда 1. Размеры горелки 3 показаны условно; большая от кухонной плиты обеспечит нагрев 3-л муфеля до 800 градусов. Общие пропорции примерно такие, как на рис. Некоторое отклонение не критично.

Газовая шахтная муфельная печь

Для нагрева печи покупаем отдельно газовую горелку для бытовой варочной плиты с жиклером и арматурой к ней. Горелку устанавливаем на стальном листе, запитываем от баллона с редуктором. Мощность нагрева регулируется, как и в плите, поворотом ручки жиклера.

Требования к корпусу 3 в стальной обечайке и на ножках не столь высоки, как к муфелю, поэтому его можно сделать самому. Понадобится огнеупорная глина (шамотная, каолин или голубая кембрийская) и распушенный асбест, на наполнение глиняного раствора и теплоизоляцию. При желании асбест можно заменить лучшим по качеству, но более дорогим вспученным вермикулитом.

Глину для формовки корпуса вначале замачивают («квасят»): глиняный порошок в посуде заливают водой до верха засыпки и оставляют «киснуть» на сутки. Далее раствор замешивают до густоты пластилина и добавляют в него 25% по объему шамотного песка (для шамотной глины) или глиняного песка соответствующего сорта.

Затем добавляют 1-2 объемных части пушоного асбеста, и раствор тщательно вымешивают. К этому времени нужно подготовить восковую модель (болван) для внутренней конической части корпуса. Внешние части (щеки, выступы под венчик муфеля) формуют или вручную, или на гончарном круге. Под стальные ножки печи сразу делаем отверстия. Или формуем ножки из той же массы, только потом придется болгаркой подгонять, чтобы печь ровно стояла.

Далее следует сушка в тени при 20-27 градусах в течение 2-х недель. После сушки воск изнутри выплавляют бытовым феном, он пригоден для дальнейшего использования.

Высохший корпус сначала обжигают способом Робинзона Крузо: делают под из выложенных хоть прямо на землю на сухую кирпичей. Под окружают загородкой высотой 0,7-1 м из стальной сетки или перфорированного листа, чтобы потом угли не расползались и доступ воздуха был

Ставят заготовку на под, накрывают любой керамической посудой и заваливают, только осторожно, топливом (углем, дровами) до верха загородки

Топливо поджигают снизу. Когда прогорит до углей, добавляют еще и еще, пока заготовка не скроется полностью под массой раскаленных углей. Тогда, еще добавляя топлива понемногу, поддерживают процесс 4-6 часов. Далее ждем, когда все угли прогорят до золы, а зола остынет. Только теперь заготовку можно вынимать.

Окончательный обжиг корпуса делаем в собранной печи, с уложенной между щеками теплоизоляцией и надетой обечайкой. Муфель ставим на его место, только пустой. Горелку включаем на самый малый огонь, и постепенно, в течение 30-40 мин, доводим пламя до самого сильного. Так греем печку час-полтора, после этого она готова к работе.

Изготовление муфеля

Чтобы самостоятельно сконструировать муфельную печь, в первую очередь стоит сделать огнеупорную камеру. Не каждый материал подойдет для этих целей.
Специальную камеру можно изготовить из шамотного кирпича. Он отлично подойдет как для прямоугольной, так и для цилиндрической печи. Правда, в форме цилиндра выложить кирпичи довольно сложно. Для этого необходимо вырезать при помощи болгарки одинаковые трапеции. Для небольшой печи понадобится около 7 кирпичей.

После стоит соединить их вместе при помощи проволоки, а также проверить, чтобы они плотно состыковывались. Неровности можно также подкорректировать при помощи болгарки. Далее следует выложить кирпичи в ряд и сделать несколько канавок для проволоки, которая в будущем будет нагревательным элементом

Важно сделать канавки таким образом, чтобы проволока нигде не соприкасалась. Для этого стоит на одном из кирпичей разместить углубления под наклоном

Канавки должны быть шириной в 7-8 миллиметров, расстояние между ними – не менее 2 сантиметров.

Соединяются кирпичи при помощи термостойкого клея. Также можно использовать смесь из глины, порошка шамотного кирпича и кварцевого песка.

Для изготовления муфеля подойдет и обычная глина, так как самодельная печь не будет работать с экстремальными температурами. Глина нуждается в предварительной обработке. Из картона или листа фанеры сконструируйте небольшой прямоугольник, который по размерам будет совпадать с задуманной муфельной камерой. Обязательно подсчитайте по размерам, будет ли данная камера свободно помещаться в корпус печи.

Макет камеры стоит покрыть снаружи глиной толщиной в несколько сантиметров. Глина должна высохнуть в течение 5 дней. После обязательным действием является обжиг глиняной конструкции. Лучше всего обжигать материал в угольной печи, так как необходима температура не менее 700 градусов. Если все условия будут соблюдены, получится достаточно прочная и огнестойкая камера.

Производство и использование

Муфельные печи широко используются при производстве различных изделий на промышленных предприятиях, учебных заведениях, ремонтных предприятиях и ювелирных мастерских.

Для проведения лабораторных исследований используется муфельная печь Снол с помощью, которой производится закалка, обжиг и нагревание различных материалов. Обработка материалов, выполняемая с помощью Cnol, позволяет проводить плавку металлов, изготовление стоматологических протезов, закалку керамики.

Оборудование Cnol производятся ЗАО «Напал» расположенным в г. Солнечногорске Московской области. В перечень оборудования входят модели с объемом рабочей камеры от 3 до 40 л и включают модели:

• пм Cnol 10/10;
• пм Cnol 10/11;
• пм Cnol 6/10;
• пм Cnol 3/10;
• пм Cnol 30/13;
• пм Cnol 40/118;
• пм Cnol 7.2/13.

с рабочей температурой камеры от 1050 до 1300 °С (в зависимости от модели). Для регулировки температурного режима используется специальный терморегулятор позволяющий изменять температуру в камере. Для выполнения технологических операций связанных с большим образованием продуктов сгорания производится специальный вытяжной шкаф, в который помещается муфельная печь Cnol.

На промышленных предприятиях производятся различные муфельные печи ЭКПС 50 3У, МИМП-10П, МП-2УМ, ЭМП 12.1 М «Аверон».

Электрическая муфельная печь ЭКПС 50 ЗУ

При производстве керамических изделий используются муфельные печи Naberthem (Германия) используемые в более чем 100 странах. В перечне производимого оборудования особое место занимают модели для обжига керамики с объемом рабочей камеры от 16 до 2200 л и температурой нагрева до 1340 °С:

• Top 16/R+B400 Naberthem;
• Top 45+B400 Naberthem;
• Top60L+B400 Naberthem;
• Top 80+B400 Naberthem;
• Top 130+B400 Naberthem;
• Top 160+B400 Naberthem;
• Top 190+B400 Naberthem;
• Top 220+B400 Naberthem.

Компания Naberthem предлагает широкий перечень лабораторного оборудования:

• лабораторные плавильные;
• паяльные;
• камерные (с волокнистой или керамической изоляцией);
• агломерационные;
• муфельные;
• для озоления;
• для обжига керамики.

Особенности конструкции

Муфельная электропечь для обжига керамики состоит из камеры нагрева и теплоизоляционного корпуса, сохраняющего жар и защищающего от него окружающую среду и работников. Внутри печи температура может достигать 1000°С и выше. Самый лучший теплоизоляционный эффект получается с использованием огнеупорного кирпича, который дополнительно утепляют современными материалами. Для достижения и сохранения заданной температуры дверца печи должна герметично закрываться.

В зависимости от конструкционных особенностей существует несколько разновидностей муфельных печей. Но самостоятельно изготовить можно только воздушный агрегат с электрическим нагревом. Такой агрегат допускается сооружать любой формы, горизонтальный или вертикальный из имеющихся материалов.

Кладка огнеупора

На строительном рынке покупаем шамотный кирпич. Этот кирпич предназначен для кладки топок печей и каминов. Данный кирпич способен выдерживать длительное воздействие тепла при температуре 1000 градусов и многократные циклы остывания и нагрева, обладает высокой теплоёмкостью и тепловой инерцией. В качестве связующего лучше всего купить специальную огнеупорную сухую смесь для кладки шамота.

Подгонка и разметка

• Раскладываем на ровном полу боковые и заднюю стенки будущей камеры таким образом, чтобы задняя стенка оказалась между боковыми, как бы получилась «развёртка».
• Толщину будущих швов имитируем проволокой диаметром 3-5 мм.
• Подгоняем кирпичи друг к другу. При необходимости кирпичи подрезаем на камнерезном станке или болгаркой
• Затем размечаем на стенках трассу будущей нагревательной спирали.
• На кирпичах прорезаем канавки под спираль.

Вид рабочей камеры изнутри. Верх выполнен в виде свода.

Кладка кирпичей должна быть очень плотная. Толщина швов — не более 5 миллиметров.

• Кладочная смесь разводится водой в соответствии с инструкцией завода-производителя.
• Каждый кирпич перед кладкой погружаем в ёмкость с водой на 15-30 секунд, для того чтобы вода заполнила поры кирпича.
• Выкладываем донышко будущей печки.
• Затем выкладываем стенки.
• Вертикальные швы кладки не должны совпадать между собой.
• Верх выкладываем в виде свода с замковым камнем.

На дверке тоже надо закрепить шамотный кирпич.

• Для этого внизу дверки привариваем или закрепляем на клёпки тонкий уголок или квадратную трубу. Уголок будет принимать на себя вес кладки, то есть будет работать не только раствор.
• В кладочный раствор добавляем цемент, до 20%.
• На металлическую поверхность дверки прикрепляем оцинкованную сетку с ячейкой 20×20 миллиметров.
• Дверку снимаем, кладём горизонтально и на ней укладываем шамотный кирпич.

Уплотнение

Для повышения эффективности работы печи, нужно исключить потери тепла через неплотности дверцы. Герметичность можно увеличить термостойким силиконом.

• Для этого тщательно обезжириваем кромки кирпича в местах примыкания.
• Наносим разделительное средство на торцы стенок камеры в местах примыкания. Это может быть даже солидол.
• Наносим «колбаску» из термостойкого силикона на дверку.
• Закрываем дверь.
• Силикон приклеится на дверку, а на торцы стенок камеры не приклеится из-за разделительного средства. Фактически получится уплотнительная силиконовая лента на дверке.
• Разделительное средство с торцов камеры отмываем, например, спиртом.
• Силикон не сможет долгое время выдерживать воздействие тепла, поэтому периодически нужно будет делать ремонт для восстановления герметичности дверцы. Заключается ремонт в том, что прокладку из силикона изготавливают повторно так же, как описано выше.

Изготовление муфеля.

Муфель можно изготовить множеством разных способов. Можно взять готовую
керамическую трубу. Лучше всего муллитокремнезёмистую МКР, можно трубу от
старого реостата, от плавкого большого предохранителя. Если предпочитаете
прямоугольную камеру, то лучше лепить самому. Поскольку мой сайт заточен на те
практические конструкции, какие мне удалось сделать самому, то вот рецепт моего
муфеля.

Каолин (каолиновая глина)- 1 часть. Можно найти
возле фарфорового завода. Привозят вагонами для производства фарфора, фаянса,
электротехнической керамики. Если нет, пойдёт любая глина пожирней.
 Песок- 3 части. Лучше карьерный песок, нежели речной.
 Всё это тщательно перемешиваем, затворяем водой до состояния, когда комок ещё
не растекается, а держит форму и оставляем в полиэтиленовом мешке на пару дней.
Затем достаём и снова перемешиваем до однородного состояния. Затем уже лепим
муфель.
 Отступление.
 Сейчас в продаже есть много того, чего ещё недавно не было. Сейчас я для
подобных работ пользуюсь вот таким связующим. Мертель екатеринбургского ооо Печник и его
характеристики. Стоит иметь в виду, что это готовый мертель, т. е. в нём
уже присутствует наполнитель дабы при сушке не терял объём. Поэтому
добавлять к нему крупную фракцию, такую как песок уже в меньшем объёме.



Итак, лепка муфеля. Прямоугольный муфель лепится в прямоугольном фанерном или из крагеса
ящике. Муфель с ровным подом и арочным сводом лепится в таком же ящике. Размер ящика равен внешнему размеру муфеля плюс
3-6 % усадки. Лепится всегда изнутри ящика, поскольку муфель при сушке сжимается
и при лепке снаружи трещины неизбежны. Чтобы смесь не прилипала к стенкам ящика,
стенки изнутри прокладываются полиэтиленом. Если смесь полусухая, то можно
положить бумагу. Так можно сэкономить время сушки.
 После того, как муфель вылеплен, оставляют сохнуть на несколько дней. Когда
стенки муфеля наберут необходимую прочность, переворачивают и снимают коробку с
муфеля. Далее, если муфель недостаточно прочен для обмотки спиралью, его
несколько дней сушат на батарее или в печи. Затем медленно обжигают до 900
градусов. Если у вас напряжёнка с обжигом, в крайнем случае можно оставить сухой
необожжённый муфель. Но прочность будет уже не та.
 Если муфель достаточно прочен, то обматывают спиралью, наносят обмазку и в
сборе сушат и обжигают. В сборе это делать предпочтительней, поскольку обмазка
лучше будет держаться на полусыром муфеле. Внимательно следите, чтобы внутри
спирали не было пустот, всё было заполнено обмазкой. Иначе будет локальный
перегрев нихрома.

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

1. Корпус муфельной печи выполняем из листового железа. Вырезаем болгаркой прямоугольную полоску нужного размера, сгибаем ее в радиус и при помощи сварки герметично завариваем шов. Для предотвращения образования коррозии можно покрыть металл несколькими слоями огнеупорной краски. К полученному цилиндру привариваем дно. Для этого вырезаем из листа стали круг необходимого диаметра, равного диаметру цилиндра. Укрепляем стенки и донышко металлической арматурой. Корпус выполняем такого объема, чтобы внутри можно было разместить термозащитный слой и огнеупорный кирпич.
2. В случае если для корпуса используется старый холодильник, аналогично укрепляем его донышко и стенки металлическими уголками или трубками.

3. Внутреннюю часть корпуса выкладываем толстым слоем базальтовой ваты.

4. Для изготовления внутреннего термослоя (аккумулятора тепла) используем шамотный кирпич (огнеупорный).  Задача состоит в состыковке кирпичей в количестве семи штук в форме трубы, которая будет в дальнейшем служить рабочей камерой печи.

5. Для этого раскладываем кирпич в ряд и делаем на каждом кирпиче разметку, по которой будем производить резку. Форма кирпичей после резки должна позволять собрать все кирпичи в форме полой трубы. Обрезку производим болгаркой. Для удобства кирпичи нумеруем. После обрезки собираем их вместе и закрепляем проволокой, проверяя правильность резки. При необходимости подправляем форму, добиваясь точности.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Далее на внутренней поверхности кирпичей необходимо пропилить канавки под проволоку.

Канавки под проволоку

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства

Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание

Спираль в муфельной печи

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Каналы под проволоку из муфельной печи

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

• для первой ступени мощностей необходимо два контура спиралей включать последовательно;
• вторая ступень подразумевает отдельное подключение нижней спирали;
• третья ступень мощности – параллельное включение двух контуров.

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Делаем корпус и обмазываем шамотной глиной

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

Муфельная печь в работе

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Во время работы печи дверцу необходимо плотно запирать.

Индукционная муфельная печь своими руками

Муфельные печи – это конструкция, необходимая для творчества ювелиров, кузнецов, других мастеров, работающих с керамикой, с закалкой стали. Обычно индукционная муфельная печь для плавки дорогостоящая, но есть возможность сделать ее своими руками.

Необходимые материалы и инструменты

• 6 шамотных кирпичей, огнеупорных.
• Силикон термостойкий.
• Болты и гайки.
• Сталь не менее 2 мм.
• Трубка небольшого диаметра, стальная.
• Дрель.
• Металлические кусачки.
• Сверла различного диаметра.
• Сварочные принадлежности.

Изготовление конструкции

• Монтаж основной части. На внутренних сторонах шамотных кирпичей выпиливаем поперечные отверстия. Они служат для установки нагревательной спирали. Такие пазы увеличивают объем печи, то есть внутреннего пространства, с которым работать эффективнее. Кирпичи складываем и закрепляем в форме призмы. Ликвидируем щели.​
• Изготовление стенок. Используемые материалы: кантал, фехраль, нихром. Устанавливать материалы можно совершенно любым способом, но лучше сложить их кругом. Так, не будет перепада температур, так негативно влияющих на процесс термической обработки.

Фото 2. Основная часть муфельной печи собирается из шамотных кирпичей, в которых выпиливаются отверстия.

• Установление теплоизоляции. Эффективность зависит от степени удерживания температуры внутри конструкции. Сама теплоизоляция – это смесь, состоящая из 0,8 частей цемента и 0,2 частей перлита. Смесь между призмой и стенками должна настояться около 48 часов.
• Изготовление дна. Создаем изогнутую заготовку для нижней части изделия, прикрепляем четыре маленьких кусочка стальной трубы – это ножки, на которые будет опираться печь. Внутрь изделия наливаем цементную смесь, после застывания прикладываем проволоку в виде сетки, для создания ровного и одномерного слоя. В конце наносим тальк.
• Изготовление крышки. Одного размера с дном создаем заготовку, прикрепляем к нему ручки. Крышку заполняем раствором с цементом и перелитом.
• Изготовление спирали. Нихромовую проволоку с сечением 0,1 см и прут из железа радиусом 3 мм. После снятия с прута проволоки получаем спираль. Витки не должны соприкасаться. Готовая спираль помещается в прорези, сделанные на первых этапах производства.

Фото 3. Спираль из нихромовой проволоки помещается в специальные прорези в огнеупорных кирпичах таким образом, чтобы витки не соприкасались.

Сборка и сушка печи. Собираем все элементы печи, устанавливаем их и просушиваем. Сушить изделие положено в хорошо продуваемом и вентилируемом месте. Применение нагревательных приборов в процессе сушки строго-настрого запрещено.

Внимание! В процессе создания необходимо с аптекарской точностью соблюдать все пропорции, указанные выше. Точно, скрупулезно, внимательно работать с каждым материалом, проверять его на наличие дефектов. Главная сложность – принципиальное выполнение инструкций

Главная сложность – принципиальное выполнение инструкций.

Изготовление самодельной муфельной печи

Для изготовления печи понадобится болгарка

Муфельная печь своими руками изготавливается с помощью таких инструментов:

• шуруповерт;
• рулетка;
• молоток;
• уровень;
• паяльник;
• плоскогубцы;
• болгарка;
• электродрель.

После подготовки необходимого имущества нужно сделать чертеж и уже на его основе заняться подготовкой комплектующих.

Под самодельный корпус можно использовать неисправную или старую бытовую технику, которая долго простаивает без дела — микроволновая печь, духовка, морозильная камера. Из кожуха нужно удалить все наполнители, которые могут плавиться и гореть при сильном нагревании. Если под руками нет таких объектов, корпус делается самостоятельно. Для этого берется стальной лист толщиной не менее 2 мм и сваривается в прямоугольную или круглую конструкцию. В качестве готового шаблона целесообразно использовать газовый баллон или стальную трубу с толстыми стенками. Для защиты от коррозии и придания изделию презентабельного вида его нужно покрыть огнеупорной краской.

Печь лепят из шамотной глины, смешанной с песком и асбестом

Другим способом изготовления печи является ее лепка из смеси шамотной глины, песка и распушенного асбеста. Предварительно делается форма из воска, на которой делаются выступы для ножек. Смесь консистенции пластилина равномерно распределяется по лекалу, затем сушится при комнатной температуре на протяжении двух недель. Потом воск вытапливается феном, а форма прокаливается в углях в течение 6 часов.

Если рядом есть трансформаторная подстанция, задача значительно упрощается. Там за умеренную плату или даром можно раздобыть трубки от плавких вставок. Изделия сделаны из прочной субстанции, рассчитаны на сильный жар и перепады температуры. Все, что останется мастеру — немного поработать болгаркой и шамотной глиной.

Следующим пунктом будет установка нагревательного элемента и термостата (датчиков блока управления). На корпусе печи крепятся две газовых горелки или электрические элементы. Горелки устанавливаются снизу и сверху. Электронагреватели фиксируются в зависимости от их конфигурации. Проволока обматывается по спирали, ТЕНы ставятся по бокам, а если нужен жар 1500ºС и выше, то на полу и своде. В обязательном порядке предусматривается земля, чтобы исключить поражение работника током. Затем нагреватели закрываются стальным кожухом, в котором делается отверстие под воздушный клапан.

Термоизоляция накладывается на внешний кожух максимально плотно к его поверхности. Лучшим вариантом на сегодня считается базальтовая вата в рулонах. Чтобы достаточно надежно закрыть камеру, хватит слоя толщиной 20 мм. Зафиксировать теплоизоляцию можно алюминиевым скотчем или намотанной частыми витками медной проволокой. Готовая конструкция помещается в корпус, если выбрана такая модель печки.

Предпоследним этапом перед установкой электроники является изготовление крышки.

Последовательность процесса:

1. Подгонка, закрепление и регулировка петель. Применяются винтовые или клиновые запирающие устройства.
2. Берется шамотный кирпич и подрезается по размеру. Края стачиваются, чтобы обеспечить закрывание крышки.
3. Готовится раствор из глины, песка и цемента в соотношении 1:3:1. Наносится на дверку, кирпич плотно прижимается, сверху ставится гнет.
4. После высыхания крышка вешается на место и проводится уплотнение стыков. Используется термостойкий силикон, наносимый по периметру створки.

Пользоваться прибором можно через 2-3 часа.

Конструкция муфельной печи

При всей своей многофункциональности муфельные печи имеют относительно простое устройство. Особенность приборов состоит в использовании особых комплектующих, способных выдерживать температуры до 2000ºС.

Изделия состоят из таких деталей:

1. Корпус. Форма и размер определяются объемом задач, которые возлагаются на приспособление. В обязательном порядке устанавливается клапан для стравливания выделяемых в процессе обработки газов. Корпус может быть металлический или из современных полимеров.
2. Нагревательный элемент. Это может быть угольная или дровяная печка, ТЕН, газовая горелка.
3. Внутренняя обшивка. Стенки обкладываются керамическими пластинами, а в кустарных условиях шамотным кирпичом.
4. Дверка. Существуют различные модели, от самых простых с ручкой до современных, где используется система рычагов, исключающая контакт с раскаленными деталями.
5. Коммуникации. В зависимости от типа изделия это силовой кабель, баллон и шланг высокого давления, механическое поддувало.
6. Муфель. Капсула из химической керамики стационарного или сменного типа.
7. Органы управления. Устройства могут комплектоваться светозвуковой сигнализацией, интерфейсом для связи с компьютером, регистрирующим прибором, терморегулятором-программатором.

Что такое муфельная печь

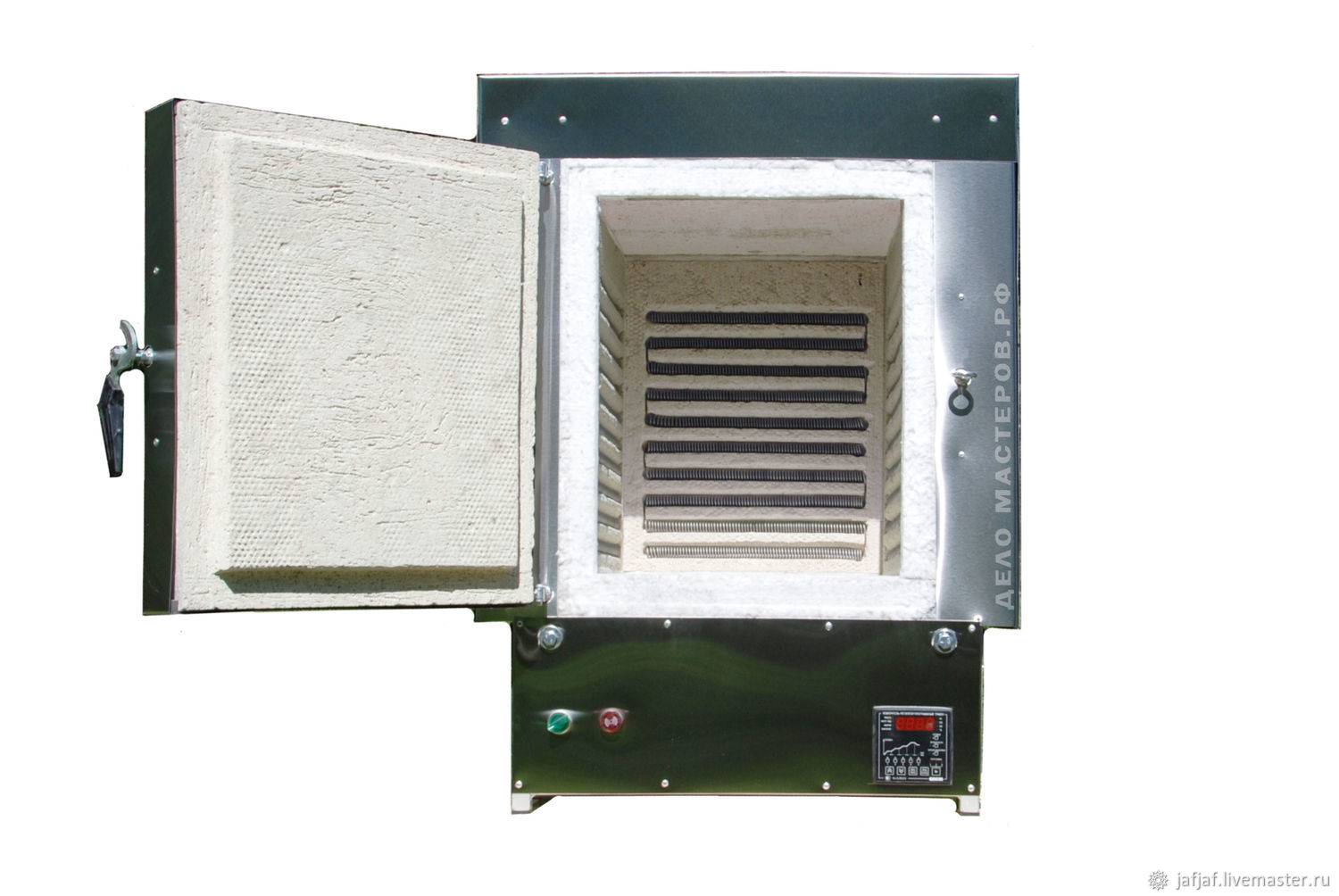

Муфельная печь — нагревательное устройство, предназначенное для нагрева чего-либо до заданной температуры Муфельная печь — это термический прибор, предназначенный для нагревания материалов до заданной температуры. Состоит из нагревательной камеры и капсулы (муфеля), в которую помещается обрабатываемый предмет.

Сфера применения устройств довольно обширна:

• Лабораторный анализ. Свойства многих минералов проявляются при высокой температуре.
• Кузнечное дело. Разогрев заготовок при сохранении их формы и отсутствии окалины.
• Закаливание металла. При термической обработке меняется кристаллическая структура, повышается прочность и жесткость.
• Плавка. Выделение нужной субстанции из неоднородного сырья. Так получают слитки алюминия, золота и серебра.
• Отжиг. Способствует достижению заданной микроструктуры при создании деталей из нескольких компонентов.
• Обжиг. Придание предметам нужных свойств, таких как твердость, презентабельность, устойчивость к влаге и химическим реагентам.
• Термообработка. Удаление из вещества воды, кислоты, масел и прочих жидкостей с целью полного высушивания.
• Отпуск. Снятие внутренних напряжений после проведения плавления или закалки, достижение пластичности.
• Озоление. Удаление посторонних примесей путем их сжигания. Определение наличия минералов в исследуемом сплаве.

Использование функций устройств позволяет получать красивую керамику, сувениры, уникальные изделия из металла.

Как выбрать подходящую печь

Производители муфельных печей постоянно совершенствуют свою продукцию, так как высокая конкуренция на рынке стимулирует к постоянному удовлетворению клиентских запросов.

Чтобы не терять своих покупателей и завоевывать новые рынки сбыта необходимо идти в ногу со временем. При этом и ценовая политика должна быть адекватной, иначе уровень продаж будет невысоким не зависимо от качества продукции.

При их изготовлении используются только современные экологически чистые материалы. Печи обладают двухэтапным циклом работы, когда на первом этапе происходит нагрев, а на втором — стабилизация полученной температуры. Блок управления позволяет запоминать выставленные настройки при отключении электроэнергии.

Очень часто пользователи приобретают термопару для муфельной печи. Это устройство служит для измерения точной температуры. В основном оно необходимо, когда сама печь лишена встроенного термометра и не показывает текущее значение температуры.

Для безопасной работы персонала пригодится вытяжной шкаф. Это специальный элемент технической мебели, внутрь которого помещают рабочее устройство. Он необходим, чтобы человек случайно не обжегся об устройство, которое сильно нагревается во время работы.

Внутренняя температура муфельной печи может составлять от 400 до 2500 градусов по Цельсию, так что даже касание внешней поверхности может быть весьма неприятным.

Из остального дополнительного оборудования большим спросом пользуются муфели из разных материалов. Они применяются в зависимости от условий работы с тем или иным материалом.

Как правильно подключить муфельную печь к источнику энергии

При отсутствии опыта работы с электрическими приборами лучше обратиться к электрику-профессионалу. Для подключения устройства к сети необходимо приобрести:

• терморегулятор;
• большой клеммник из термостойкой пластмассы;
• маленькие клеммники из термостойкого пластика для сращивания проводов;
• контактор (пускатель электромагнитный);
• электрический провод двужильный;
• вилку электрическую;
• стандартный кожух для электрощитка.

Для данной печи выбран терморегулятор одноканальный М-1-К, который регулирует температуру рабочей камеры до 1300 градусов. Прибор способен работать по сложному графику, с его помощью задают время и температуру нагрева.

Справка. Сечение нихромовой проволоки и ее длину, диаметр витка спирали, сечение соединительных проводов и другие параметры электрической схемы рассчитывают по справочникам и выбирают заранее.

Элемент имеет 7 разъемов для подключения (две клеммы для проводов питания, две — для подключения термопары, три — для реле). Управление прибором осуществляется четырьмя кнопками. Когда терморегулятор включен, горит индикаторная лампочка. К устройству прилагаются два кронштейна для крепления в щитке и подробная инструкция по подключению.

Монтаж блока

Монтаж блока проводится в следующем порядке.

• Контакты термопары и спирали изолируют и клеммниками соединяют с двужильными проводами.
• К проводу питания присоединяют вилку.
• В щитке крепят терморегулятор, контактор и большой клеммник.
• К терморегулятору через контактор и клеммник подсоединяют термопару, спираль муфеля, провод питания с вилкой.

Электрическую муфельную печь обязательно заземляют.

Как сделать корпус

Вырезаете из листа прямоугольник нужного размера, загибается в цилиндр и заваривается шов. Далее из этого же листа вырезаете круг соответствующего диаметра и привариваете его к цилиндру. У вас получается подобие металлической бочки, стороны и дно которой стоит усилить арматурой и уголками.

Фото 6 Корпус печи из бочки

Корпус может быть и прямоугольным – форма никак не влияет на качество печи и эффективность разогрева. На видео вы посмотрите, как сделать прямоугольную муфельную печь своими руками из аналогичных материалов.

https://youtube.com/watch?v=wLyapECGaIM

Видео 1 Муфельная печь своими руками с описанием
