Регулятор температуры воды в системе отопления

Термостаты на газе или жидкости

В чем отличие газонаполненных сильфонов от жидкостных? Разница есть, и при покупке лучше бы о ней знать!

Устройства на газе отличаются высоким сроком службы – около 20 лет. При этом газ очень плавно реагирует на изменения температуры, что не вызывает избыточных резких нагрузок на оборудование.
Жидкостные, наоборот, срабатывают быстро, что немного сильнее влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. Работают они точнее, чем газовые.
В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, то устройство ставится в горизонтальном положении, чтобы уменьшить влияние конвекционных потоков от радиатора и труб.
Датчики дистанционного типа целесообразно устанавливать, когда прибор закрывается плотными шторами, влияющими на теплообмен, термостат расположен вертикально, радиатор установлен в глубокой стеновой нише или слишком близко к подоконнику.

Современный термодатчик

Способ управления

Регулировка работы осуществляется двумя способами: механическая, как, например, у модели техники , а также электронная, как у .

В первом случае настройка температуры воды производится с помощью винтового регулятора, а во втором — через кнопочную клавиатуру. Отметим, что при электронном управлении все установленные параметры отражаются на ЖК-дисплее, который располагается на лицевой панели, что очень удобно для контроля за работой. В случае поломки на экране высвечивается специальный код, расшифровка которого чаще всего есть в инструкции. Так, если произойдет неполадка, мастер очень быстро ее устранит.

Выбор подходящей отопительной системы

Система отопления должна отвечать требованиям комфортности, экономичности и надежности. Ее можно создать только при правильном выборе котла, оптимальной автоматики и отопительных приборов.

При выборе котельного оборудования стоит соблюдать несколько простых правил:

Хорошая база компании-производителя, наличие сервисной службы;
Приобретать теплогенерирующее оборудование лучше всего у одного производителя. Это скажется на максимальной эффективности всей системы. Более эффективная работа оборудования от одной компании обусловлена заточкой агрегатов для совместной работы;
Выбирать продукцию только проверенных производителей. Как правило, монтажные организации склоняются к выбору оборудования BUDERUS, VIESSMANN. Их оснащение обеспечит наиболее эффективную работу и надежность системы.

Основной котел выбирается в несколько этапов, выходя из доступных энергоносителей (газ, пелеты, уголь, электричество) и экономичности при комфортных условиях в процессе эксплуатации.

Также к установке рекомендуется дополнительный (резервный) котел. Это делается с целью обеспечения бесперебойной работы системы отопления в случае выхода из строя основного теплогенерирующего оборудования.

Иногда роль резервного котла может исполнять оборудование, которое использует для генерации тепла иной вид энергоносителя, чем основной котел. Такой способ эксплуатации дополнительного котла обеспечит повышенную экономичность в случае повышения тарифов на основной энергоноситель.

Советы перед началом монтажа

В дополнение хотим дать вам несколько полезных советов перед установкой оборудования:

Обязательно читайте инструкцию от завода-изготовителя, так как установка и настройка каждого устройства может иметь свои особенности, не зная которых, можно испортить оборудование.
Хорошо уплотняйте все соединения, не перетягивайте гайки, чтобы не повредить детали.
Посмотрите, в какую сторону показывают стрелки на корпусе термостата – они будут соответствовать направлению тока теплоносителя в системе.
Если монтаж будет происходить при однотрубной системе отопления, обязательно предусматриваем байпасы, иначе ваш терморегулятор собьет всю ее работу.
Выбирайте место для установки терморегулятора так, чтобы на него не попадали прямые солнечные лучи и поблизости не находилось других источников тепла, например, бытовой техники. Это позволит приборам работать точнее. Сквозняки им также противопоказаны
В самых холодных комнатах отдайте предпочтение электронным приборам, так как они более чувствительные.

Клапан установлен на тройник

Правила довольно простые, но, несмотря на это, очень эффективные и помогут сэкономить вам на отоплении, отбивая не только стоимость самих регуляторов, но и выводя со временем в плюс.

Типы регуляторов температуры

Согласно ГОСТ 30815-2002 терморегуляторы классифицируются на 4 группы:

встроенный датчик и регулятор температуры;
встроенный только регулятор, а датчик дистанционный;
дистанционный и регулятор, и датчик;
регулятор расположен отдельно, датчик дистанционный.

Также датчик может некорректно функционировать, если вместе с радиатором он расположен в нише или вблизи подоконника. Как правильно подключить терморегулятор со встроенным датчиком всегда указывается в инструкции производятеля, которой нужно строго придерживаться.

Дистанционные датчики не испытывают непосредственного воздействия радиатора, что приводит к более точному поддержанию установленного режима. Закрепить радиаторный термодатчик можно на расстояние до 8-10 м для измерения градусов в любой точке помещения. Соединяется он с термоклапаном капиллярной трубкой, которая передает подвижному штоку давление от чувствительного элемента датчика.

Пример использования регулирования ПИД

Данные

Механизм вентиляторного управления.
Характеристика градуировочная датчика давления, интервал 1000-5000 Па, ток 4-20 мА.
Значение давления 1500 Па.
Мощность механизма и инерционные данные вентилятора отсутствуют.

Наружные подключения

Датчик обратной связи подсоединен к токовому входу аналогового типа, датчик значения уставки к входу аналогового типа напряжения.

Обратная связь

Датчик связи определен по токовому выходу, входом связи обратного вида применяется токовый вход. Задается РR.10-00=02 (обратная связь с минусом по входу, повышение частоты выхода, повышает давление).

Сигнал связи обратного вида в масштабе

Вход связи обратного вида не создает масштаб по усилению и смещению. Применяя параметр PR10-01 можно изменять значение сигнала связи обратного вида в расчетах.

Применение параметра PR10-01 для корректировки значения сигнала связи обратного типа.

Значением PR10-01 можно корректировать значение сигнала связи обратного вида, который применяется в вычислениях. Интервал пропорциональности 0-10, по настройкам завода 1.

Сигнал связи обратного вида повышается в 2 раза перед установкой в ПИД-регулятор. Это равно снижению интервала входа в 2 раза.

Сигнал связи обратного вида снижается в 2 раза перед установкой в регулятор, это эквивалентно увеличению интервала входа в 2 раза. Сейчас интервал ограничен значением датчика.

Пример установки значения параметра PR10-01 (масштаб усиления обратной связи).

Интервал действия датчика:

-1000Ра – 5000Ра.

Наибольшее давление функционирования: 2000Ра.

Применяемая часть интервала работы датчика (закрепленная): -1000Ра-2000Ра.

Это будет равно: 2000Ра –(-1000Ра)

5000Ра –(-1000Ра) = 50%

Если интервал действия не больше 2000Ра с датчиком, то величина параметра

PR10-01 = 1/50%=2

Формула вычисления параметра PR10-01.

Наибольший сигнал датчика: MaxVal

Наименьший сигнал датчика: MinVal

Наибольший нужный сигнал связи обратного вида MaxFBVal

Величина значения ПИД (установленная частота).

Установленную частоту можно изменять операторами наклона и перемещения опции преобразования.

Направление момента вращения установки вентилятора не изменяется, лучше применять AVI вход с заданием значения PR 02-00=01.

Наклон и перемещение опции преобразования.

Задать PR04-00 AVI перемещение интервала.

PR04-01 AVI полярность.

PR04-02 AVI корректировка наклона.

Вращение производится в одну сторону, PR04-03 = 0 (по заводским настройкам).

Для установки величины входа интервал частоты рассчитывается 0-100%.

Принцип работы

На рынке теплового оборудования продается большое количество различных моделей терморегуляторов для батарей отопления. Однако, их можно определить в три большие группы:

механические;
электронные;
полуэлектронные.

Все они работают под управлением встроенных или выносных датчиков сильфонного типа, которые контролируют температуру циркулирующего теплоносителя или воздуха в помещении. Поэтому, конструктивно, любой термостат — это обычный вентиль, в котором положением конуса управляет расширяющаяся жидкость или газ из сильфона.

По конфигурации регулирующего клапана, термостаты могут быть прямыми, угловыми и трехходовыми. Выбираются в зависимости от типа системы отопления и способа подключения отопительного прибора к системе отопления.

Прямой и угловой клапана.

Механические устройства

Конструкция механических регуляторов состоит сильфона, термоклапана, механического привода и регулирующей ручки. При повороте рычага, жидкость или газ из сильфона сжимается или расширяется, влияя на положение штока и определяя степень открытия прохода для протока теплоносителя.

Простое устройство определяет невысокую стоимость и надежность в работе. Регулировка температуры осуществляется путем поворота градуированной рукояти. При этом настройка происходит при выборе режима постепенного опытного приближения. Настроить сразу точную температуру в градусах очень затруднительно.

Электронные термостаты

Работой этих регуляторов тепла управляет микропроцессор, задающий степень нагрева батареи в зависимости от температуры воздуха в помещении или теплоносителя в системе. Данные о температуре поступают с выносного или встроенного температурного датчика. Самые сложные приборы способны комплексно управлять работой всей системы отопления, включая котлы и насосы.

Электронные регуляторы температуры предусматривают возможность настройки с точностью до 1°C. Для управления используется кнопочная панель с информационным дисплеем. Механическая часть таких термостатов так же имеет рабочий подвижный шток, ограничивающий поток теплоносителя, и цилиндрический гофрированный сильфон. Расширение цилиндра при нагреве приводит шток в движение и, соответственно, сокращению количества поступающей нагретой воды в батарею.

Терморегуляторы полуэлектронного типа

Устройство этих термостатов такое же, как и у механических, но принцип работы заключается в том, что они приводятся в действие от выносного газового или жидкостного сильфона. Он следит за температурой в помещении, а не за нагревом теплоносителя, и соединен с регулятором длинной трубкой.

Главный недостаток прибора заключается в увеличенных габаритных размерах и необходимости выделения специального места для установки датчика. В то же время, такие устройства могут быть единственно возможным техническим решением при установке на тонкие радиаторы, расположенные близко к стене или подоконнику.

Лучшие терморегуляторы для аквариума

Для поддержания комфортного климата в аквариуме с рыбками также широко используются специальные нагревательные системы с терморегулятором. После заданного диапазона допустимых показателей контроллер будет своевременно отключать прогрев, потом включать. Это может быть механический, электронный или инфракрасный терморегулятор, различаются они по точности регулировки, сроку службы, способу управления. После тестирований, экспертных оценок были выявлены лучшие предложения на рынке.

Tetra «HT 50»

Этот термостат работает с мощностью 50 Вт, подходит для емкостей объемом от 25 до 60 л. Отличными данными обладает корпус из теплостойкого сверхпрочного стекла Bоrosilikat, он защищен от проникновения влаги, перегрева. Рабочий температурный диапазон составляет 19-30 °С, при этом погрешность не превышает 0.5 °C. Для удобства управления предусмотрена световая индикация. Нагревательный элемент выполнен из керамики, двойная система гарантирует равномерное распределение тепла.

Достоинства

Качество сборки;
Соответствие сертификатам качества TUV/GS, CE;
Гарантийная служба;
Надежность крепления;
Высокая безопасность;
Понятные показания нагревательной системы.

Недостатки

Цена.

Обогреватель быстро доводит воду в аквариуме до нужной температуры, а после этого отключается. Погрешность при этом минимальна, это подтверждают тестирования специалистов. Производитель пользуется доверием, недостатков пользователями не отмечается. Разве что цена несколько выше, чем у аналогичных приборов, но она оправдана надежностью и долгим сроком эксплуатации.

Xilong AT — 700

Такой нагревательный прибор с термостатом в конструкции разработан для аквариумов любых типов объемом до 300 л. Владелец может устанавливать рабочий диапазон от 17 до 35 °C, защищая домашних питомцев от перепадов температуры. Для надежного крепления производитель прилагает 2 присоски в комплекте. Корпус на 100% водонепроницаемый, герметичный. Максимальная мощность составляет 300 Вт. Чаще такой прибор устанавливают вертикальным способом.

Достоинства

Компактность;
Защита от воды;
Простая установка;
Легкочитаемый индикатор;
Универсальность;
Минимальное потребление энергии.

Недостатки

Китайское производство.

Пользователи активно применяют такое устройство для пресноводных, морских типов аквариумов. Рекомендовано устанавливать Xilong AT – 700 в месте с постоянной наибольшей циркуляцией воды, чтобы равномерно ее прогревать.

Установка на радиатор отопления

Терморегуляторы для радиатора отопления. Подключение термоголовки и термостатического клапана

Смотрите это видео на YouTube

Для работы понадобятся:

терморегулятор;
труба из металлопластика сечением 20 мм;
тройник с резьбой 1/2″ — 2 шт.;
металлопластиковый фитинг-американка — 6 шт.;
шаровый кран — 2 шт;
гаечные ключи;
обмотка;
силиконовый герметик;
рулетка;
карандаш;
острый нож.

Этапы установки:

Слить воду из участка отопительной системы, где стоит батарея. Раскрутить старое соединение, очистить от остатков обмотки, чтобы резьба была хорошо видна.

Нижнее соединение обработать таким же образом.

Чтобы было удобнее, рекомендуется снять радиатор и положить его горизонтально. Чтобы вытащить трубку подачи, потребуется 2 ключа — одним нужно придерживать футорку, вторым раскручивать соединение.

Отверткой или ножом удалить старое уплотнение из резьбы радиатора.

Собрать узел из байпаса (перемычки), шарового крана и терморегулятора. Для этого необходимо промазать силиконовым герметиком резьбу обжимного фитинга, скрутить вместе 2 тройника и 2 ниппеля, присоединить к ним терморегулятор и шаровый кран. В тройник установить муфты для перехода с пластика на металл. Вкрутить узел в радиатор.

Нижнее соединение скрутить из тройника и шарового крана, установить в батарею.

Замерить расстояние между фитингами (без учета гаек) и отрезать кусок трубы для байпаса.

На кромках трубы снять фаску с помощью калибратора, надеть гайки и обжимные кольца, присоединить к верхнему и нижнему узлу. Байпас установлен.

Повесить радиатор отопления на свое место. При установке терморегулятора не забывать, что ручка не должна находиться в зоне, где отсутствует циркуляция воздуха.

Регулировка температуры

регулировка клапана и терморегулятора тепловой батареи

Смотрите это видео на YouTube

Чтобы правильно настроить терморегулятор, нужно:

ключ для крана Маевского;
узкогубцы или плоскогубцы;
комнатный термометр.

Перед настройкой отопление должно быть выключено, а окна и двери закрыты, чтобы исключить утечки тепла. Регулировку рекомендуется начинать с наиболее холодного помещения.

Предварительно рекомендуется сбросить воздух из радиатора с помощью крана Маевского, для чего воспользоваться специальным ключом.

Порядок действий:

Включить отопление.
Установить максимальный режим, дождаться, когда температура в помещении стабилизируется и запомнить ее значение.
Перекрыть запорный клапан. Когда радиатор немного остынет и в комнате станет комфортно, измерить температуру.
Поворачивать рукоятку регулятора до тех пор, пока из радиатора не послышится шум воды. Поверхность должна стать теплой.

Зафиксировать положение шкалы термоголовки, при котором температура оптимальна. Настройка почти завершена. Если в комнате еще есть радиаторы, осталось отрегулировать их теплоотдачу. Чтобы между отопительными приборами не возник конфликт, используются балансировочные (шаровые) краны.

Обслуживание

Качественные терморегуляторы из строя выходят редко. Причиной могут быть неправильная установка, неподготовленная вода, образование засоров. Производители устройств в инструкции по эксплуатации дают рекомендации по обслуживанию, которых нужно придерживаться:

не реже раза в месяц контролировать температуру настройки;
установить перед регулятором сетчатый фильтр и регулярно его очищать от загрязнений;
раз в 6 месяцев при наличии приборов учета проверять утечки при закрытом клапане и потери напора в системе отопления при полностью открытом, сравнивая их с величинами, полученными при пусконаладочных работах.

При закипании клапана осадок нужно счистить с затвора и седла. Если причиной дисфункции стало механическое повреждение термоэлемента, ремонт уже невозможен, регулятор подлежит замене.

Где купить терморегуляторы для котлов отопления

Современный рынок предлагает огромный выбор терморегуляторов как простых так и новейших моделей.

В ассортимент продукции входят проводные и беспроводные модели, механические и электронные терморегуляторы для твердотопливных котлов, газовых, электрических и дизельных установок, а также конвекторов, инфракрасных обогревателей и систем теплых полов. На всю продукцию из каталога имеются сертификаты качества.

Произвести заказ и купить терморегулятор для отопления можно, используя удобную систему поиска на интернет-ресурсе. Здесь можно не только предварительно ознакомиться с функциями и внешним видом приборов, но и проконсультироваться со специалистами о совместимости устройств с конкретным видом отопительного оборудования. Опытные менеджеры готовы поделиться любыми необходимыми сведениями относительно терморегуляторов и их функциональных возможностей.

Преимущество интернет-покупки состоит еще и в том, что существует возможность ознакомиться со стоимостью приборов в разных компаниях и сделать сравнительный обзор цен. Выбрав терморегулятор, можно получить грамотную консультацию по его установке, подключению и настройке. Некоторые компании предлагают услуги по монтажу устройства и его наладке. Все интересующие вас вопросы можно уточнить по номерам телефонов, размещенных в контактном разделе.

Назначение терморегуляторов для теплоснабжения

Механические терморегуляторы

Прежде всего следует определиться с назначением этих устройств. Основополагающий принцип работы терморегулятора отопления заключается в ограничении притока теплоносителя в определенный участок системы – трубопровод, радиатор или батарею.

Несмотря на то, что программируемый терморегулятор для системы отопления отличается от механического аналога – для выполнения своих функций в обеих применяется принцип изменения проходного диаметра трубы. Для этого используется заслонка или игольчатый клапан. Функцию регулирования положения этих компонентов выполняет управляющий элемент. Он может быть как механический, так и электронный.

Установив терморегулятор для батареи отопления или аналогичный прибор для котла или коллектора можно добиться следующих улучшений в работе теплоснабжения:

Возможность регулировки притока теплоносителя в батарею или отопительный контур. Таким образом можно контролировать степень нагрева воздуха в каждом помещении дома;
Оптимизация затрат. Если же установить их на всех ответственных участках системы – можно добиться экономии в 25-30%;
Автоматизация работы. В особенности это актуально для новаторских способов теплоснабжения. В обязательном порядке устанавливается терморегулятор для воздушного отопления на каждую заслонку для контроля притока горячего воздуха.

Однако есть определенные ограничения по применению этих устройств. Специалисты не рекомендует применять терморегулятор для котла отопления, так как он будет ограничивать приток теплоносителя для всей системы. Лучше всего установить несколько приборов на батареи, насос и коллектора.

Конструктивные особенности и принцип работы конвекторов

Отопительные конвекторы – приборы, в которых тепло от нагревательного элемента распространяется по помещению путем конвекции. Они бывают газовыми и электрическими. Последние проще в установке, надежнее и мобильнее.

Электрический конвектор состоит из:

корпуса (конвекционной камеры) из листовой стали или алюминия (иногда – из прочного пластика);
нагревательного элемента;
электронного или механического термостата;
блока управления – клавиши включения и кнопок для изменения режимов работы.

Принцип работы прибора заключается в следующем. Через отверстия в нижней торцевой части корпуса конвектора холодный воздух попадает внутрь и контактирует с электрическим элементом. В результате воздух нагревается, увеличивается в объеме, становится легче и выходит наружу через решетки (жалюзи, клапаны) вверху конвекционной камеры. Его место внутри прибора занимают холодные массы. Горячий воздух поднимается к потолку, а после остывания опускается и снова проникает в конвектор.

Устройство и принцип работы конвектора отопления

Электрический конвекторный обогреватель не содержит устройств для принудительной циркуляции воздуха. Конвекция происходит естественным путем, в отличие от тепловентилятора. При достижении заданной температуры прибор отключается с помощью термостата.

Основной «конкурент» конвектора – электрический масляный обогреватель. В нем присутствует промежуточный теплоноситель – минеральное масло. Минусами прибора являются крупные габариты, увеличение температуры корпуса, длительный нагрев воздуха и пожароопасность.

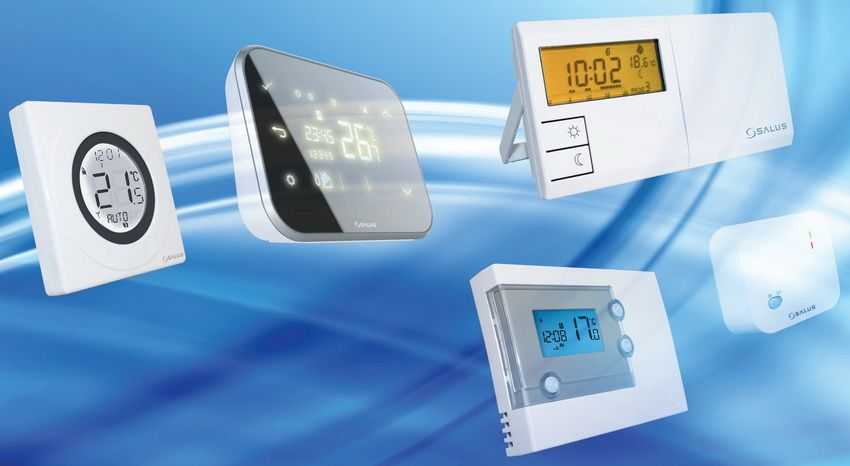

4 Электронные аппараты

В современных моделях теплорегуляторов вместо механического датчика устанавливается термистор, который меняет свое сопротивление из-за изменения температуры. В некоторых конструкциях применяются термоэлектрические преобразователи.

Применение инновационных элементов позволяет быстрее и точнее реагировать терморегулятору на изменение температуры. Электронные приборы существуют нескольких видов:

1. Непрограммируемые — представляют собой устройства с несколькими простыми функциями. В их конструкцию входит цифровой дисплей и кнопки для выбора температурного режима.
2. Программируемые — небольшие компьютерные системы, с помощью которых можно задавать параметры работы отопления или охлаждения на несколько дней вперед.
3. Беспроводные — в таких приборах показатели передаются за счет беспроводной связи (Wi-Fi или Bluetooth). Самой популярной считается передача по Wi-Fi. Благодаря отсутствию проводов, такое соединение становится более надежным и эффективным.

Наличие электронного оборудования позволяет устанавливать датчики в наиболее благоприятных местах, управлять сразу несколькими приборами отопления, осуществлять дистанционное управление системой по интернету или смартфону.

Управлять работой устройства можно находясь на значительном расстоянии от дома. Современные приборы обладают привлекательным внешним видом и могут составлять подробные отчеты о работе системы.

Виды регуляторов отопления

Жидкостные.
Газонаполненные.

Чаще всего в продаже встречаются первые терморегуляторы. У каждого из них есть плюсы и минусы. Жидкостные точнее, а газовые надёжнее и быстрее.

По тому, как происходит регулировка температуры:

Механические.
Электронные.

Механический

Механический терморегулятор не нуждается в энергии извне. В основе его работы – физические способности веществ расширяться при нагревании (принцип его работы будет описан ниже).

Вам подходит механический терморегулятор, если для Вас важно:

сэкономить на стоимости прибора;
простота использования;
независимость от внешней энергии;
и, если Вас устраивает ручная подстройка температуры, и нет необходимости менять t, пока никого нет дома.

Механический терморегулятор

Электронный

Электронный терморегулятор (или автоматический) для радиатора отопления управляет подачей тепла без вмешательства человека. Вместо ручки регулятора, у таких устройств есть ЖК дисплей или кнопочная панель.

ЭТ оснащён дистанционным или встроенным датчиком, который снимает и посылает на терморегулятор данные о температуре. В ЭТ есть возможность программировать температуру в помещении на определённые промежутки времени (часы, дни).

Можно:

Понижать t в доме, когда хозяев нет и прогревать помещение к их возвращению.
Удерживать в нежилом помещении минимальные показатели, чтобы не размёрзлось отопление, или не погибли цветы.
Устанавливать комфортные температуры для дня и ночи и т. д.

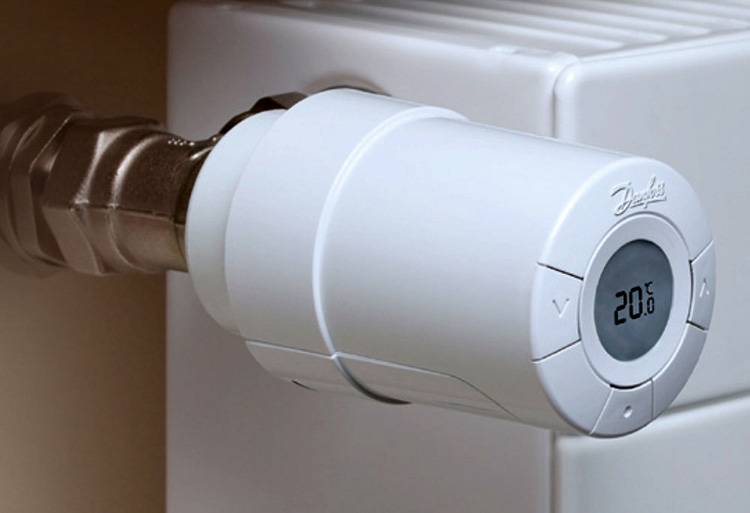

Электронная программируемая термоголовка на радиаторе

Различают регуляторы:

С закрытой логикой.
С открытой логикой.

Первый вариант имеет конкретные заданные показания, а управляет человек только основными параметрами. Подходит для использования дома.

Во втором случае, прибор подстраивается под любую систему сам. Чаще устанавливают на промышленных предприятиях – настройки такого мини-компьютера требуют особых навыков и занимают довольно много времени.

Электронные устройства нуждаются в батарейках. Зарядное устройство для них, как правило, входит в комплект.

Устройство и принцип действия

У терморегулятора довольно простой принцип действия. Горячая вода заходит в радиатор и рабочее вещество в термостате нагревается. При нагревании вещество расширяется и увеличивает объемы цилиндра, из – за этого придавливается поршень, который управляет конусом. Конус опускается и закрывает доступ поступлению горячей воды в радиатор. Температура падает, вещество охлаждается и уменьшается в объеме, конус поднимается, возвращаясь в исходное положение, тем самым снова открывая доступ потоку горячей воды.

В устройство регулятора входят:

сильфон;
термоголовка;
вентиль;
клапан;
пружина возврата;
датчик настройки температуры.

Регулировка во время эксплуатации

Также известен и другой способ – эксплуатационное регулирование. Как следует из названия, регулирование системы отопления проводится во время ее работы. Это необходимо, чтобы производить настройку по мере необходимости. К примеру, если есть потребность увеличить количество тепла или уменьшить (в зависимости от температуры воздуха на улице и метеорологических условий). Изменение количества вырабатываемого системой тепла обеспечивается за счет регулировки температуры или же путем изменения расхода теплоносителя. Таким образом, можно условно разделить на «качественный» и «количественный» варианты осуществления контроля системы.

Качественное регулирование проводится прямо на тепловой станции. Бывает местное и групповое. Количественное имеет три подразделения: групповое, индивидуальное и местное.

Принцип действия и устройство

Конструкция терморегулятора устанавливаемого в отопительных системах.

Конструкция терморегулятора довольно простая: клапан и термическая головка. В последнем элементе располагается цилиндр с гофрированной стенкой – сифоном, заполненным теплопроводником. Обычно это газ или вода. Шток соединяет сифон и клапан, задающий поток. Для функционирования этих элементов не требуется электричество, между ними устанавливается автоматическая связь.

Принцип работы термостата для радиаторов отопления предполагает, что газ или вода (любой теплоноситель) при колебаниях окружающей температуры изменяют свой объем.

Механический регулятор считается самым надежным и простым. При увеличении температуры сифон растягивается, что позволяет клапану закрыть доступ тепла к батарее. При понижении рабочая среда становится меньше, а сифон сжимается. Поднимается шток, позволяя клапану впустить тепло в батарею. На перепады температуры в таком случае влияют сквозняки, солнечный свет, дополнительные источники тепла, температура за окном.

Регуляторы температуры отопительных систем: предназначение и виды, особенности выбора и установки
