Подключение воды к водяному теплому полу
Последующим шагом после подготовки пола, будет укладка теплоизоляционного материала.
Далее на гидроизоляцию укладывается теплоизоляционный материал, толщиною в зависимости от этажности. Для первого этажа дома, имеющего подвал, не меньше 25 сантиметров., для второго и выше этажей достаточно нескольких сантиметров. Теплоизоляционный материал можно приобрести в любом строительном магазине. В настоящее время производителями предлагается на выбор большой ассортимент теплоизоляционных материалов. Весь материал имеет примерно одинаковую теплопроводность. Самыми популярными являются: пенополистерол, стекловата, минеральная вата, пенобетон, техническая пробка и так далее. Но существует специальный материал для теплых водяных полов, с которым работать намного проще. Этот материал представляет собой плиты имеющие выступы для укладки в них трубопровода системы теплого водяного пола.
Так как установленная система теплых полов предполагает ее длительную эксплуатацию, то обращают внимание на качество используемых металлопластиковых труб и комплектующих. Методы крепления трубопровода:
Методы крепления трубопровода:
- Первым делом нужно положить на весь пол арматурную сетку. Трубы укладываются поверх арматурной сетки, и крепятся к ней с небольшим зазором с помощью проволоки. Зазор необходим для предотвращения деформации труб. Этот способ укладки труб наиболее прост и легкодоступен.
- На предварительно подготовленную поверхность пола, застеленную гидроизоляцией, укладывается теплоизоляция. На ней делается разметка для последующей укладки труб системы водяного отопления пола. Эти трубы должны крепиться соответствующими специальными клипсами и зажимами.
Трубы системы водяных теплых полов укладываются равномерно с шагом укладки 30 сантиметров по всей площади помещения. У стен и под окном, где наблюдается повышенная теплоотдача, трубы укладываются с шагом 15 сантиметров. Минимальное расстояние укладки труб от стен 7 сантиметров.
Рекомендуемая длина трубы для укладки в одной комнате составляет 60 метров. Если общая площадь помещения предполагает укладку длины большего размера, то рекомендуется устанавливать в систему дополнительные коллекторы (если длина трубы свыше 60 метров – 2 коллектора, если длина трубы свыше 120 метров – 3 коллектора и так далее). Общая длина трубы делится по длине на количество установленных коллекторов, с отдельным соединением каждой трубы к своему коллектору
После этого очень важно установить терморегулятор для теплого пола
Регулировка температуры
Какую температуру теплых половвыдерживают напольные покрытия, мы разобрались. Теперь рассмотрим, как отрегулировать температурный режим системы.
Для этого существует два способа:
- регулировка теплового режима теплоносителя, попадающего в контур системы;
- полная остановка подачи теплоносителя.
Начнем с простого варианта – с использования при монтаже труб, рабочая температура которых не превышает 95 градусов. В таком случае на линии подачи системы ставится насос с обратным клапаном, на обратке коллектора монтируется термостат, через который подключают насосную установку. Теплоноситель можно подавать с температурой до 85 градусов. Тепло уходит в пол, в обратку приходит охлажденная вода. В случае ее потепления сработает термостат, насос отключится, система перейдет в режим ожидания. Как только оптимальная температура теплого пола начнет снижаться, система заработает снова.
Кроме того, температуру можно регулировать с помощью смесительных модулей.
Для электрических систем подогрева применяют цифровые, электромеханические и программируемые терморегуляторные устройства. Их монтируют в общую систему параллельно, принцип работы основывается на специальных датчиках, которые способны анализировать изменения температурного режима в помещениях. Как только будет достигнуть максимально установленный предел, теплоносители отключаются. Стоит температуре на несколько градусов понизиться, в систему подается питание, и электрические обогреватели начинают работать. С помощью таких приборов можно сэкономить от тридцати до шестидесяти процентов электрической энергии, сокращая расходы на оплату коммунальных услуг.

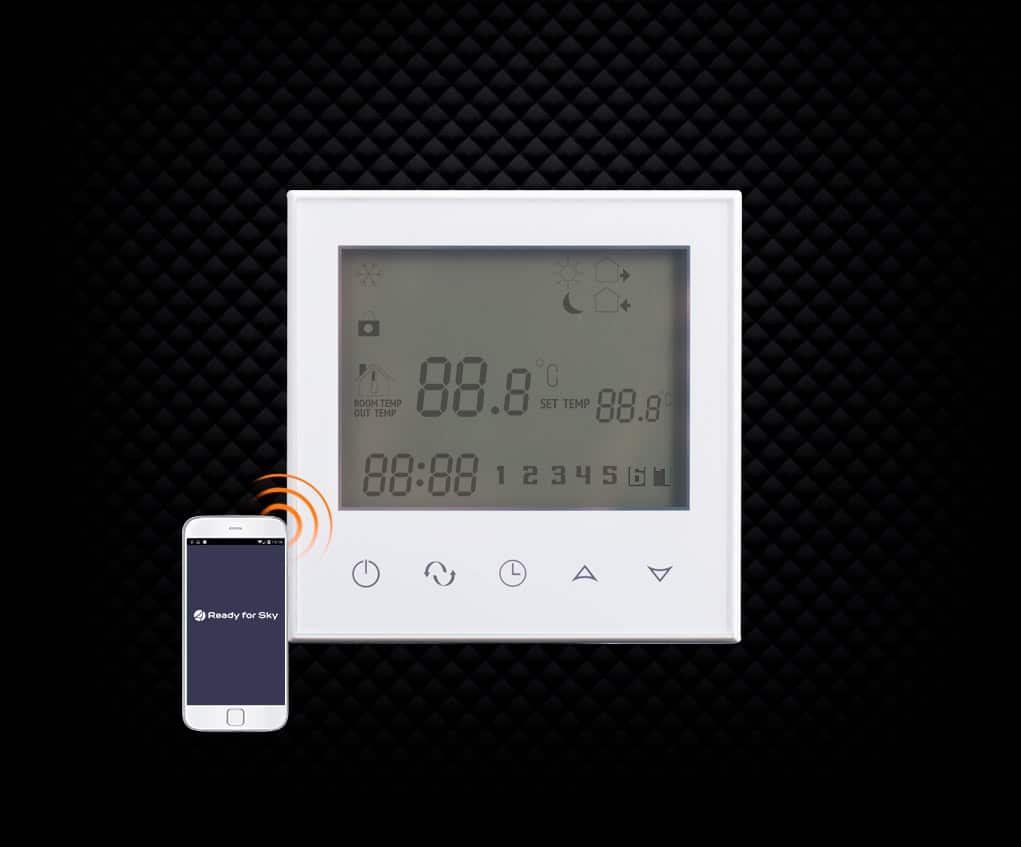

Терморегулятор теплого пола
Многих интересует не сам процесс регулировки, а температурный режим, который можно выставить на системе для получения полного комфорта
Но в таком случае следует принять во внимание определенные нюансы. К примеру, некоторые стараются как можно быстрее прогреть пол, начинают игнорировать показания автоматики, выполнять регулировку вручную, после чего весь контур системы разбаллансируется, предвещая скорую поломку
Чтобы подобного не случалось, рекомендуется решить, какой температурный режим вам больше всего подходит, настроить приборы и терпеливо выжидать, когда отопительная система достигнет заданного уровня. Не следует предпринимать самостоятельных действий, пытаясь улучшить работу автоматики, модернизировать их, комбинируя с устройствами от разных изготовителей.
Использование терморегуляторов
Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.
Виды терморегуляторов для теплого пола
После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.
Подключение регулятора теплого пола
Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).
Проденьте провод в гофрированную трубку
Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.
Выведите провод из другого конца
Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.
Установите пластиковую заглушку
Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.
Зафиксируйте конец трубки
Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.
Выведите трубки в пол
Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.
Замаскируйте канавку раствором
Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.
Облудьте провода
Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.
Подключите провода к терморегулятору
Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.
Так выглядит установленный терморегулятор
Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.
Пример схемы теплого пола
Сантехнический узел и балкон
Данные помещения являются, возможно, самыми популярными в вопросе укладки обогреваемого напольного покрытия. Причина в том, что температура в них резко снижается из-за повышенной влажности в обоих случаях и открытого доступа воздуха в случае с балконом.
По факту же необходимо поддерживать температуру не менее 28 градусов Цельсия для нормального использования этих частей дома. Регулировать температуру можно при помощи термостата и регуляторов, которые также станут дополнительной защитой от излишнего нагрева ламината.
Непосредственно к ламинату, при его выборе для укладки в эти части дома, необходимо устанавливать следующие требования:
- обязательный влагоотталкивающий слой;
- высокое качество поверхностного защитного слоя;
- обработанные герметиком стыки.
Обычно все это соответствует ламинату 32-33-го классов.
Ключевые положения техники безопасности
Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:
- перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
- не включайте в электросеть разобранное устройство;
- не используйте регулятор при температуре выше +40 и ниже -5;
- не допускайте запыления термостата;
- не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
- не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
- не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.
Ручная регулировка коллекторов ТП
Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).
Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.
Основные элементы расходомерного клапана, это:
- корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
- колба из прозрачного пластика или стекла с нанесенной шкалой;
- поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.
Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.
Последовательность ручной настройки температуры теплого водяного пола
В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.
После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.
Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.
Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.
После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.
Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
Скорость нагрева теплых полов
По своим особенностям системы отопления можно подразделить на два вида:
- Водяные, где функцию теплоносителя выполняет вода, антифриз или растворы этиленгликоля;
- Электрические, где в качестве теплоносителя выступают углеродные стержни, электрические кабеля или инфракрасная пленка.
Читать также: Как заполнить систему отопления закрытого типа антифризом
Каждая система имеет свои преимущества и недостатки. Время нагрева таких полов зависит от конструкции теплоносителей и глубины, на которой они заложены.
Для нагрева одного квадратного метра поверхности с глубиной стяжки 5 — 6 см в среднем требуется 1,5 — 2 часа.
Скорость прогрева водяных полов
Водяной теплый пол достаточно долго прогревается. Время нагрева может быть 20 — 30 часов, для ног поднятие температуры будет ощутим примерно через 5 часов. Большую часть времени и энергии уходит на прогрев стяжки, которая в среднем достигает толщины в 5 см. Только после ее нагрева происходит отдача тепла в помещение. После отключения комфортная температура поверхности и помещения может сохраняться на протяжении суток. Как правило, общее время нагрева и остывания зависит от толщины стяжных элементов. Значительным недостатком такого теплоносителя является сложность при монтаже.
Читать также: Зачем нужен расходомер при монтаже водяного теплого пола?
Скорость нагрева электрических полов
Электрические полы прогреваются достаточно быстро в сравнении с водяными полами. Электрические теплоносители греются моментально. На это у них уходит не больше 6-8 минут. Остальное время занимает равномерный нагрев стяжек по всему периметру помещения. Время прогрева до установленных значений в среднем занимает от 12 до 24 часов в зависимости от квадратуры поверхности, для ног эффект будет заметен уже через пару часов. При отключении питания кабельный пол сможет еще долгое время сохранять выбранный терморежим. В конструкцию подключен терморегулятор, который при падении тепла на 2 — 3 градуса будет автоматически производить регулирование силы нагрева.
Скорость нагрева инфракрасных пленочных и стержневых полов
Инновационными и наиболее быстрыми в отоплении считаются стержневые и пленочные инфракрасные полы. Их особенность заключается в том, что теплоотдача происходит за счет прямого излучения. Уже в первые часы становится заметно общее увеличение температуры воздуха в помещении. Теплоотдача в воздух происходит напрямую без лишнего прогрева стяжек и основного покрытия. К тому же такие полы имеют наименьшую толщину стяжек. После первого включения элементам достаточно 10 минут, чтобы выйти на номинальный режим и начать отапливать помещение.
Поскольку температура тела человека на 6 градусов выше, первое время не ощущается значительный эффект. Однако для ног комфортные условия проявляются уже в первые часы работы системы.
Какую температуру ставить на котле для оптимального нагрева теплоносителя
Котёл — устройство, где происходит нагрев воды. Котлы бывают газовые, электрические или работающие за счёт сгорания твёрдого топлива.
Температурный режим зависит от времени года (погодных условий) и качества утепления дома. Поэтому, подбирать показатели, которые нужно выставлять на котле рекомендуется индивидуально, но отталкиваясь от установленных значений:
- 40 градусов — экономически не оправданный режим. Если используется газовый котёл, то при таком режиме нагрев теплоносителя может не достигать заданного уровня. Из-за этого не будет происходить отключение нагрева и насоса, а это увеличит расходы топлива. Кроме того, из-за перебоев с энергией нагретая до такого уровня вода быстро остынет, и в комнате будет холодно.
- 50 градусов — при установке такого показателя расход ресурса низкий. Но при этом, насос работает дольше, что увеличивает расход электричества. Однако, при перебоях с электричеством, нагретый до такого уровня теплоноситель держит дольше тепло в полу.
- 60 — наиболее экономичный режим, но это возможный нагрев для ТП. Обогрев осуществляется лучше, и котёл будет потреблять в сумме ресурса меньше.
- 70 и выше — данный режим устанавливается только при совмещённом отоплении (радиаторы и тёплый пол). Так как для напольного отопления допустим нагрев воды +55 градусов, то требуется установка смесительного узла.
Не рекомендовано устанавливать на датчике котла показатель выше 70, так как для обогрева жилья, при использовании радиаторов и тёплого пола этого вполне достаточно.
Как настроить температуру теплого пола?
Чтобы создать в доме тепловой комфорт, но не превысить допустимый уровень расходов электроэнергии, владельцы жилья используют регуляторы для теплого пола.
Работа регулятора водяных полов
Водяной контур предполагает использование термостата-вентиля, который иногда заменяется автоматической группой насоса и смесителя. Такая установка не допустит перегрева контура и покрытия пола, поскольку чутко реагирует на малейшее понижение или повышение температуры внутри комнаты.
Как только оптимальный уровень изменился, система автоматические открывает или закрывает вентили, позволяя полам поддерживать заданный режим нагрева. Регуляторы такого типа просты и легки в сборке.
Как отрегулировать электрический пол?
Электрические теплые полы регулируются цифровыми, электромеханическими терморегуляторами программируемого типа. Их включение в цепь происходит параллельно через датчики, которые снимают показания с поверхности. Как только достигнут порог нагрева, теплоноситель отключается.
При снижении температуры на градус и больше, включается нагрев. Благодаря использованию таких терморегуляторов можно сэкономить 50-60% затрачиваемой на отопление энергии и существенно сократить расходы на оплату коммунальных платежей.
Температура теплого водяного пола на разных покрытиях (ламинате, плитке)
В теплом водяном поле многих привлекает сбалансированность температуры в помещении. Например, если внизу +25 °С, то в средней части – примерно 20, а под потолком – 17. На такой пол можно укладывать далеко не каждое декоративное покрытие.
Можно настелить керамическую плитку, паркет, линолеум, а вот прикрывать ковровым покрытием, застилать пробковыми материалами нежелательно.
Комфортная для человека температура воздуха – около 24 °С. А пол должен быть на пару градусов теплее воздуха, то есть, 26 °С. Европейский стандарт считает, что рабочая температура водяного пола зависит и от покрытия.
Например, комфортная температура теплого водяного пола — 21 °С на ковровом покрытии, 24 – на деревянном полу. Температура водяного теплого пола под плитку или кафель — 26 °С. Оптимальная температура водяного пола для паркета – 30 °С, ламината и линолеума – 27. Для водяного теплого пола температура теплоносителя может быть 55 °С, этого хватает для качественного обогрева помещений.
Общеизвестно, что различные помещения имеют разные теплопотери. Поэтому пол должен функционировать по-своему в каждой комнате. Так, детская теряет 75Вт/м кв, гостиная – 100 Вт/м кв., спальня – 50 Вт/м кв.
Максимальная и минимальная
Понятие допустимой температуры определено в СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». По нему, максимальная температура водяного теплого пола не может превышать 26 °С в тех помещениях, где все время находятся люди.
Если максимальная температура теплоносителя в теплом водяном полу – 55 градусов, то это обеспечивает комфортный подогрев пола – 28 °С. Не лишним будет учесть и специфику напольного покрытия. Они выдерживают 27 °С, но если пол вскрыли лаком, то нельзя переходить рубеж в 21 °С. Если же на полу лежит ковер, то придется добавить около 5 °С.
По стандартам здравоохранения, если в помещениях, где постоянно находятся люди, должно быть 26 °С, то во влажных комнатах – уже 31. Такую же температуру нужно предусмотреть и в тех помещениях, где люди пребывают какое-то время, а не постоянно. Над осью трубы должно быть 35 °С, а на паркетном полу максимум обозначен в 27 °С.
Работа с расходомерами коллекторов
Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t1 — t2).
Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.
Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.
Регулировка температуры
Как выставить нужную температуру теплого пола и какие методы ее регулировки существуют? Ниже приведены основные способы корректировки температуры, используемые в современных системах.
Ручная регулировка коллекторов ТП
Таблица. Методы регулировки температуры теплого пола.
| Название метода, фото | Описание |
| Групповая | Общий метод регулировки температуры, предполагающий наличие теплого пола во всем доме или квартире. |
| Индивидуальная | Корректировка режима температуры пола с подогревом в отдельных помещениях, например, в ванной или коридоре. |
| Комплексная | Еще один способ корректировки температуры теплого пола, объединяющий все вышеупомянутые методы. |
Как устроен теплый пол
Важно иметь представление об устройстве и особенностях работы теплого пола, чтобы понимать, как можно регулировать показатели температуры и до какой отметки в принципе возможен нагрев. Независимо от производителя или типа системы, пол состоит из нескольких слоев
Их всего три. Только такая конструкция позволяет обеспечивать оптимальную температуру пола в помещении. Теперь рассмотрим особенности каждого из этих слоев отдельно.
Схема подключения электрического теплого пола
Теплый пол — преимущества системы
Первый слой
Представляет собой цементную стяжку, поверх которой укладывается специальная подложка, обладающая водонепроницаемыми и теплоизолирующими свойствами. Главная задача подложки заключается в сохранении тепла в доме и защите нижних этажей от возможных протечек
Стяжка также защищает трубопровод от механических воздействий, что очень важно на этапе монтажа
Как выглядит устройство теплого пола под плитку
Второй слой
В качестве следующего слоя системы теплого пола выступает трубопровод, через который циркулирует горячая вода или теплоноситель. Для изготовления трубопровода чаще всего используется металл и керамзит. При установке других систем подогрева устанавливаются специальные нагревательные элементы вместо трубопровода, хотя водяная система подогрева считается наиболее распространенной (она экономична и безопасна).
Водяной теплый пол по лагам
Третий слой
Финальный слой системы – это прочная бетонная стяжка, которая закрывает трубопровод. Поверх стяжки идет напольное покрытие, например, паркет или линолеум. Существует несколько главных требований к финишному покрытию. В первую очередь, оно должно быть не только влагоустойчивым, оно также не должно бояться высоких температур.
Бетонный слой — непосредственно стяжка пола
Температура теплоносителя для теплого пола
Комфортная для людей температура, когда пол нагрет до +22 – 25 градусов, а в области головы показатели около +20. В гидрополах распределение и передача теплоэнергии зависит от диаметра и материала трубопровода, укладочного шага, отделочного материала, и от того, как правильно настроены расходомеры.
Выбирая температуру теплоносителя надо учитывать
- тип и толщину стяжки;
- условия эксплуатации;
- есть ли дополнительная система отопления;
- вид финишной отделки;
- желаемый уровень обогрева.
Такие значения позволяют обогревать всю площадь на необходимом уровне, и не допускать превышения оптимальных показателей. То есть, не происходит перегрева и повреждения отделочного материала.
Допустимая разница между уровнем нагрева воды на входе и выходе колеблется в диапазоне 5 – 15. Меньше 5 нельзя, так как увеличится потребление теплоносителя контурами, что уменьшит напор. Разница более чем на 15° – тоже не рекомендована. Это может привести к различной степени обогрева пола на разных участках.
Самими оптимальными являются расхождения в пределах 10 – 12 °С.
