Узел нижнего подключения радиатора

Советы специалистов

Несколько советов от профессионалов помогут выполнить владельцу квартиры установку и настройку термостатического клапана своими руками и по всем правилам:

Важно смонтировать прибор таким образом, чтобы направление движения воды совпадало с направлением, которое показывает стрелка, изображенная рядом с маркировкой на корпусе, иначе работа термостатического клапана будет некорректной. Для систем теплого пола лучше выбирать термостаты с боковым вентилем — это облегчает доступ к настройке

В общественных помещениях для установки нужно использовать термостатические клапаны с удаленным управлением или предварительной настройкой, чтобы защитить их от воздействия посторонних. Для уплотнения резьбового соединения следует применять не фум-ленту, а полимерные или льняные нити с термостойкой краской. При нагревании и значительных перепадах температур происходит тепловое расширение патрубков, плотность укладки ленты может нарушиться, что приведет к образованию течи. Клапан целесообразнее размещать на подающей трубе. Расстояние от пола до места установки термостатического клапана должно составлять не менее 40-60 см

Изначально производители настраивают их на улавливание изменений температуры именно на этом уровне. Если необходимо изменить этот параметр, то выполняется дополнительная настройка прибора. Термостатическая головка должна устанавливаться на клапан в горизонтальном положении и быть повернутой вглубь комнаты. Если установить термоголовку вертикально, то теплый воздух от стояка будет мешать нормальной работе датчика. При установке термостатического клапана в однотрубной системе отопления требуется смонтировать дополнительный перепускной участок — байпас. Он должен находиться между входящим в отопительный прибор и выходящим из него участками трубопроводов (как на фото ниже).

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

  1. Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
  2. Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: «Преимущества резьбового соединение труб, способы герметизации стыков»). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
  3. Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
  4. В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Способы подключения радиаторов отопления

Существует несколько схем подсоединения батарей отопления к центральному водопроводу, среди которых самыми распространенными являются:

Односторонняя схема чаще всего встречается в многоквартирных домах с центральным отоплением. В этом случае подключение труб отопительной системы осуществляется только с одной стороны радиаторов. При таком способе подсоединения элементы отопительной системы могут выдавать свою номинальную мощность по максимуму. Но эффективность теплоотдачи будет зависеть от используемого количества секций батареи. Например, при одностороннем подключении теплоноситель не способен дойти в отдаленные от стороны подсоединения места, в результате чего эффективность такого отопления резко снижается. Особенно это заметно, если радиатор состоит из 15 секций. Поэтому многосекционные батареи лучше подключить по другой схеме.

Схема системы отопления с нижней разводкой.

Биметаллические радиаторы отопления, которые сегодня пользуются большей популярностью, можно подключить по перекрестной (диагональной) схеме. Диагональная схема заключается в присоединении батареи подводящей трубой к подающей магистрали через верхний патрубок. Отводящая труба присоединяется с противоположной стороны, но уже через нижний патрубок радиатора. Благодаря такому монтажу обеспечивается более равномерное распространение теплоносителя по радиатору, в результате чего уменьшаются потери его мощности.

Диагональное подключение обеспечивает помещение теплом, которое полностью соответствует характеристикам, указанным в техническом паспорте оборудования. Используя эту схему, следует учитывать расположение подводящих и отводящих труб. Например, нижнее расположение подводящей трубы при верхнем подсоединении отводящей будет способствовать тому, что батарея потеряет более половины всей своей мощности.

В некоторых помещениях по определенным причинам невозможно использовать две первые схемы установки радиаторов. В этом случае можно воспользоваться нижним подсоединением батарей. Нижнее подключение отопительного прибора подразумевает установку отводящих и подводящих труб с разных сторон. В результате образования сквозного прохода теплоноситель не доходит до верхних секций, что становится причиной снижения теплоотдачи до 15%. Несмотря на это, такая схема подключения часто используется в домах, оборудованных индивидуальной отопительной системой. Для восполнения теплоотдачи можно использовать специальные распределительные трубки.

Монтаж радиаторов с узлом нижнего подключения

Присоединение узлами панельного обогревателя осуществляется простейшим инструментом в виде гаечного ключа, если производится регулировка, применяется шестигранник или плоская отвертка. Так как все патрубки оснащены герметичными фторопластовыми или резиновыми уплотнителями, применение нитей, пакли и других гидроизолирующих материалов не требуется. При подключении снизу к распространенному трубопроводу из сшитого полиэтилена поступают следующим образом:

    1. Одевают на торцевые трубные выходы муфту Евроконус с накидной гайкой, ее отличие от стандартных компрессионных фитингов заключается в том, что прижим полиэтиленовой оболочки к внутреннему штуцеру через внешнее кольцо с прорезью, и подсоединение к патрубку «бинокля» производится одной накидной гайкой. Конус на конце разъема с резиновой прокладкой плотно и герметично входит в ответное посадочное отверстие при закручивании гайки.
    2. Прикручивают ключом к радиатору снизу н-образный узел гайкой американки с использованием обычных и конусных прокладок, входящих в монтажный комплект терморегулирующего фитинга, устанавливают радиатор на пол или навешивают на стену на нужной высоте.
    3. Присоединяют гаечным ключом накидные гайки муфты Евроконус от трубных концов к входным патрубкам арматуры нижнего подключения.

При проведении работ главное не пережать соединения ключом, которое может вызвать необратимый разрыв прокладок и потерю герметичности, лучше прикрутить все гайки вручную с максимальным усилием, а после подачи воды в местах утечек слегка поджать разводным ключом.

Рис. 10 Пример монтажа радиатора на нижние фитинги (Hummel)

https://youtube.com/watch?v=otVXrHAX2EE

Главные преимущества нижней подводки радиаторов — эстетичный вид и экономия материалов, при этом плохо прогреваются верхние углы батарей, в результате чего эффективность обогревания снижается на 15 — 20%. Выходом из положения является встраивание наружного байпаса, через который теплоноситель сразу подается в верхний радиаторный патрубок.

Хотя тепло распределяется равномерно, данная деталь снижает эстетику вида и теряется одно из основных преимуществ нижней подводки. Применение в подводящей арматуре встроенных байпасов, терморегуляторов, регулирующих и запорных клапанов, позволяет эффективно использовать нижневходовое устройство в однотрубных и двухтрубных отопительных системах.

Что еще нужно знать

Боковые присоединительные отверстия (называют еще входы, патрубки и коллекторы) могут иметь разный диаметр. Чаще всего встречаются:

  • G1” – один дюйм (2,54 см);
  • G3/4” — три четверти дюйма (1,91 см);
  • G1/2” – пол дюйма (1,27 см).

Это важно знать при выборе запорной и регулирующей арматуры: нужно знать, можно ли будет подключить устройство к радиатору напрямую или потребуются переходники. При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая

Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор)

При подключении секционных радиаторов любого типа без переходников (футорок) не обойтись: тут в одни коллекторах резьба левая, а в других — правая. Потому для секционных радиаторов с боковым подключением выпускают специальные монтажные комплекты. Они есть для разных диаметров коллекторов и подводящих труб. Их комплектация бывает разной, но чаще всего там есть семь элементов: четыре футорки-перходника, кран «Маевского» (воздухоотводчик) с ключом и заглушка (на неиспользуемый коллектор).

При нижнем подключении все что нужно – это узел подключения радиатора, который еще называют «мультифлекс». Внутрь его встроены два запорных шаровых крана, которые служат для отсечения теплоносителя. При необходимости просто поворачиваете миниатюрные краны и радиатор оказывается отключенным: его можно снимать.

  • прямой – трубы подводятся снизу;
  • угловой – трубы выходят из стены.

Выбирая его, важно знать расстояние между центрами патрубков (межосевое расстояние). Это значение указывается в технических данных и обычно это 80 или 50 мм

К узлу нижнего подключения радиаторов имеется набор переходников на любой вид труб. Подробнее об этих фитингах смотрите в видео.

Радиаторы отопления: подключаем правильно

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Что выбрать: краны или вентили?

Радиаторы — самостоятельная часть отопительного контура здания, но установка дополнений поможет избежать многих сложностей.

Например, запорная арматура нужна, чтобы батарею можно было снять на плановую чистку, ремонт без слива воды из системы. Скопление воздуха не даст радиаторам нагреваться до нужного уровня, для решения проблемы нужен клапан сброса воздуха.

Шаровой кран

Шаровое изделие получило такое название за то, что запорная деталь — шар со сквозным отверстием.

Устройство работает на два положения – полное раскрытие, закрытие, невозможно частично регулировать. Оборудование считается только запорным, сопровождает любые радиаторы.

Кран Маевского

Элемент — вид воздухоотводчика, полностью механический прибор. Кран не сработает автоматически при образовании газовой пробки, потребуется ручное вмешательство.

Деталь ставят вместо верхней заглушки, для стравливания воздуха аккуратно ослабляют плоской отверткой. Воздух будет выходить через маленькое отверстие с характерным звуком.

Процесс продолжают, пока теплоноситель не начнет вытекать более-менее ровной струей.

Изделие Маевского не подходит для чугунных батарей, требуется сильный слив теплоносителя, невозможно при маленьком отверстии.

Регулировочные детали на радиаторах

Регулировочное изделие — часть закрывающей арматуры, но устанавливается в тандеме с шаровым, не обеспечивает требуемой герметичности.

Возможно частично изменить силу напора жидкости, а не перекрывать сразу полностью. Помогает регулировать температурные условия.

Необходимо помнить о низкой пропускной способности устройства, монтаж требуется, когда в доме часто становится жарко.

Запорная арматура – часть конструкции обогрева, без которой инертность системы вскоре выведет ее из строя. Нужно устанавливать продукцию по правилам.

Обзор арматуры отопления:

Виды кранов

Шаровый

Шаровые краны в последнее время пользуются большой популярностью, так как имеют предельно простое устройство, чем обусловлен долгий срок их службы. Кроме того, они удобные в использовании, так как для перекрытия потока нужно лишь повернуть ручку на 90 градусов.

Запорный механизм данного устройства выполнен в виде шара со сквозным отверстием. Для перекрытия прохода шар следует повернуть отверстием перпендикулярно корпусу.

Управление шаровым краном осуществляется рукояткой, которая соединена с шаром при помощи штока. Для герметичности механизма используются два эластичных кольца, которые плотно прилегают к шару.

Корпус шарового устройства может быть выполнен из латуни, алюминия или полипропилена. Пластиковые краны устанавливают совместно с пластиковыми трубами для системы отопления.

На фото – угловой вентиль

Следует отметить, что данная арматура обладает следующими недостатками:

  • Чувствительность к примесям в теплоносителе. Поэтому при использовании воды желательно устанавливать фильтры.
  • Не предназначена для плавного регулирования потока. Если ее использовать для данных целей, то механизм быстрой выйдет из строя.

Поэтому шаровые краны устанавливают чаще на обратке для полного перекрытия потока теплоносителя.

Устройство вентиля

Вентиль

Ручной вентиль или ручной радиаторный запорный клапан представляет собой конструкцию, внутри которой направление потока теплоносителя изменяется дважды. Запорным элементом в таких вентилях служит шток с эластичной прокладкой. Положением штока управляется червячным механизмом с ручкой.

Когда прокладка плотно прижата к седлу, проход теплоносителя закрыт. Если плавно вращать ручку, прокладка будет постепенно приоткрывать проход. Достоинством данной конструкции является возможность не только полностью перекрывать поток теплоносителя, но и регулировать его интенсивность.

Однако, следует учитывать, что резиновая прокладка довольно быстро приходит в негодность, в результате чего не герметично перекрывает поток. Данная проблема решается заменой прокладки, что несложно выполнить своими руками.

Клапан с термостатом для радиатора

Запорный клапан с термостатом

Запорный клапан для радиатора отопления с термостатом позволяет регулировать интенсивность потока теплоносителя в автоматическом режиме. Данное устройство еще называют термовентилем или термоклапаном.

Устройство запорного клапана для радиатора данного типа относительно простое.

Его запорный механизм состоит из следующих элементов:

  • Металлического корпуса с проходным отверстием и седлом.
  • Эластичного конуса.

Устройство клапана с терморегулятором

В процессе работы устройства конус опускается и поднимается, в результате чего меняется количество проходимого теплоносителя.

За положение конуса в седле отвечает термоголовка (термоэлемент), которая состоит из следующих элементов:

  • Цилиндра (сильфона).
  • Теплового агента – жидкость или газ, заполняющий сильфон. Тепловой агент сильно меняет свой объем в результате изменения температуры окружающей среды.
  • Поршень – с одной стороны соединен с цилиндром, а с другой – с конусом.

Под действием температуры тепловой агент сжимается или увеличивается в объеме, чем приводит в движение поршень, который в свою очередь через шток изменяет положение конуса. Термоголовка позволяет регулировать температуру, при которой клапан полностью перекрывает воду.

Следует отметить, что терморегуляторы бывают двух типов:

  • Механические;
  • Электронные.

Электронная модель термоклапана

Последние обычно снабжены дисплеем и датчиком, который отображает температуру воздуха. Такие устройства позволяют задавать температурные режимы работы запорного клапана в разное время суток или даже дни недели.

К примеру, в период с девяти утра до пяти вечера, когда все домочадцы расходятся, можно установить более низкое значение температуры, а после пяти радиатор будет разогреваться до более высоких значений и лучше прогревать помещение. Цена таких устройств, конечно, довольно высокая.

Схема обвязки батареи отопления

Узлы нижнего подключения для радиаторов Standard 6007

ИзображениеАртикулНаименованиеЦена, у.е.
600700003Узел подключения прямой G 3/4 x 3/4 D=50 MM EURO KONUS15,00
600700004Узел подключения угловой G 3/4 x 3/4 D=50 MM EURO KONUS15,00
600700005Узел подключения прямой G 3/4 x 3/4 D=50 MM15,00
600700006Узел подключения угловой G 3/4 x 3/4 D=50 MM15,00
600700022Узел подключения прямой G 3/4 x 3/4 D=50 MM , белый28,00
600700023Узел подключения угловой G 3/4 x 3/4 D=50 MM , белый28,00

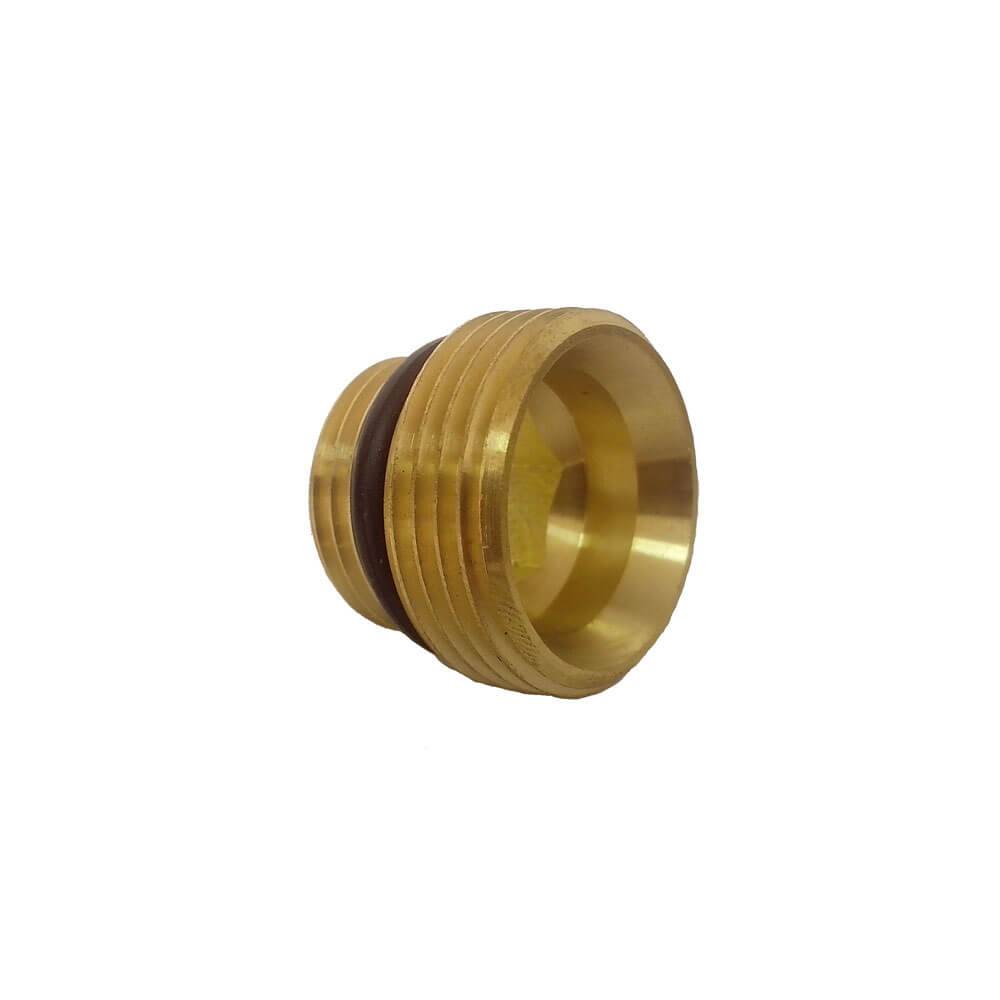

603000003Ниппель латунь с уплотнением размер 1/2 x 3/4 под EURO KONUS1,50

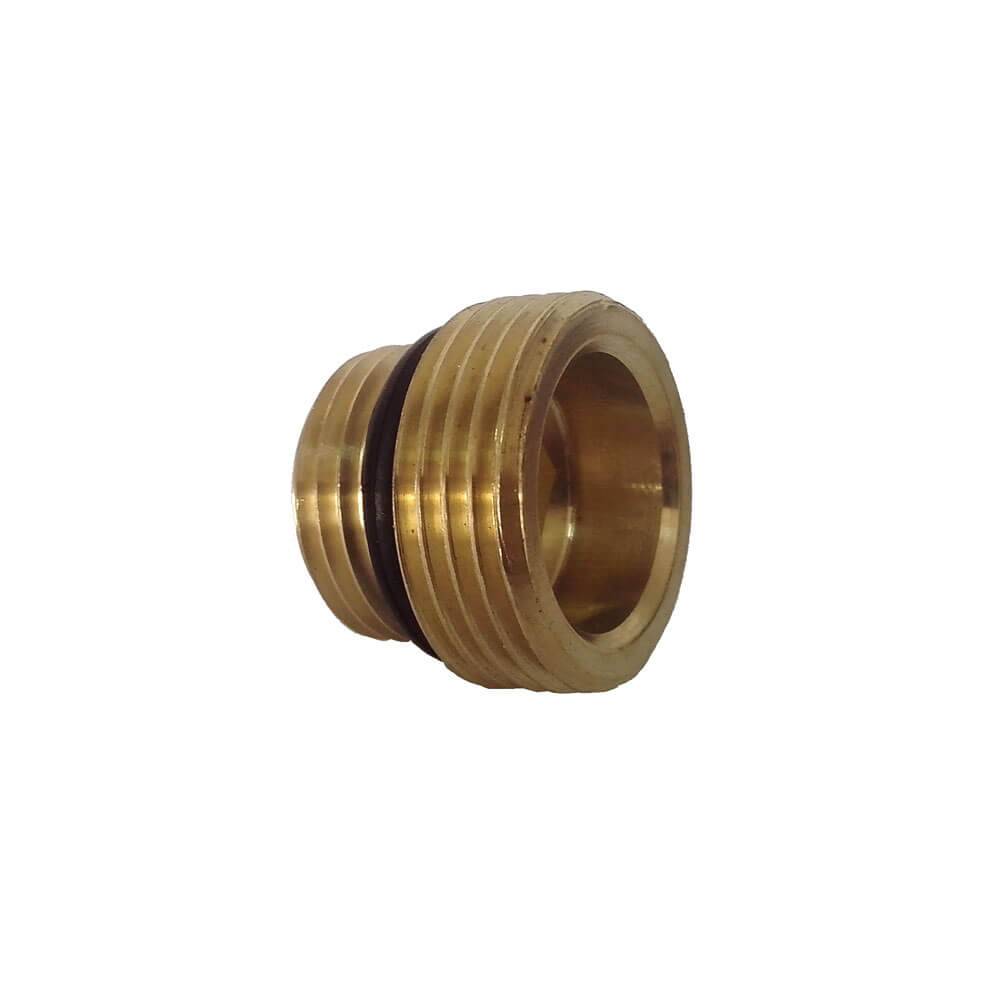

603000040Ниппель латунь с уплотнением размер 1/2 x 3/4 под плоское уплотнение1,50

1 условная единица = 1 евро, оплата производится в рублях по курсу ЦБ РФ на день оплаты

Узлы подключения радиаторов

Узел нижнего подключения радиатора – вид арматуры Н-образной формы с двумя разделенными жесткой перемычкой фитингами. Внутренний диаметр фитингов равен 3/4 дюйма, расстояние между ними – 50 мм. Один из них снабжен наружной резьбой, второй – запрессованной накидной гайкой. Назначение – надежная обвязка прибора отопления. При нижней схеме подключения обеспечивается максимальная теплоотдача радиатора.

С помощью встроенных в деталь винтовых вентилей или шаровых кранов можно отключить батарею для замены, ремонта или временного прекращения подачи теплоносителя. Если в схему включена термостатическая головка, то появляется возможность регулировать температуру воздуха в помещении. В зависимости от расположения подводящих патрубков могут потребоваться определенные типы переходников.

Конфигурации узлов подключения радиатора

Узел подключения радиатора выполняется в двух конфигурациях

  1. Прямой – для соединения с вертикально выходящими из пола патрубками.
  2. Угловой – для подключения к трубам с выводом из стены.

Преимущества схемы узла нижнего подключения

  1. Наличие запорно-регулирующих элементов позволяет прекращать или настраивать интенсивность подачи теплоносителя.
  2. Экономия труб и отводов.
  3. Такое подключение выглядит эстетически привлекательно, а при выводе из стены не создает помех при влажной уборке пола.

Чтобы избежать проблем с эксплуатацией отопительного прибора из-за неправильной терморегуляции или повышенного давления, при его подключении необходимо обращать внимание на схему установки. Процесс подключения и подбор арматуры лучше доверить специалисту – это сохранит интерьер и убережет от поломок

Запорная арматура

В отопительных системах запорная арматура на отопление используется для контроля подачи теплоносителя, а также для размыкания контура. Она позволяет контролировать процесс отопления, делая его более эффективным и рациональным. В большинстве случаев запорный кран на батарею отопления устанавливается на участках обвязки радиатора трубопроводом. Помимо функциональных преимуществ такое решение несет и практическую пользу – перекрыв запорный вентиль для батареи отопления, домовладелец сможет провести ремонт отопительного прибора без остановки работы всей системы обогрева. В настоящий момент запорная арматура для отопления представлена широким перечнем приборов.

Часто используются в отопительных системах следующие типы устройств:

  • запорные клапаны;
  • шаровые краны;
  • игольчатый вентиль;
  • задвижки.

Эти элементы изготавливаются из прочных металлов устойчивых к коррозии и действию высоких температур. Арматура запорного типа защищает контур от возникновения критических аварийных ситуаций и повышает надежность системы отопления, способствуя минимизации негативных последствий при выходе из строя отдельного отопительного прибора.

Шаровые краны

Шаровый кран – это запорная арматура для радиаторов отопления, которая устанавливается для регулирования подачи теплоносителя. Конструкция арматуры предусматривает наличие накидной гайки, внутренней резьбы, заглушки и воздуховыпускного устройства, предназначенного для спуска воздуха из системы.

При выборе данного вида арматуры необходимо обратить внимание на материал, из которого изготовлен кран и наличие уплотнительных колец, повышающих срок эксплуатации элемента в контуре. Хорошо себя зарекомендовали латунные краны, которые отличаются повышенной износостойкостью и устойчивостью к коррозии

Запорные клапаны

Данный вид арматуры применяют для обеспечения возможности замены радиаторов без слива теплоносителя с контура. По особенностям конструкции различают угловые и прямые запорные клапаны. Причем некоторые модели могут оснащаться спускным механизмом для плавного снижения давления в контуре. Для запорных клапанов характерна шланговая насадка – она позволяет производить монтаж устройства максимально быстро и просто.

Игольчатый кран

Функции, которые выполняет игольчатый кран для отопления, могут быть различными. В зависимости от конструкции это устройство может выполнять запорную, регулирующую и балансировочную функцию. В системах отопления чаще всего используют запорный игольчатый вентиль для радиатора отопления, который позволяет плавно перекрывать поток и избегать возникновения гидроударов, губительных для системы. В отличие от шарового крана, имеющего два положения работы, игольчатый вентиль может работать в трех положениях:

  1. «закрыт»;
  2. «открыт»;
  3. «частично закрыт».

Задвижки

Данный тип арматуры выполняет исключительно запорную функцию. Из-за особенностей конструкции он может работать в двух режимах – механизм оборудован запирающим элементом, расположенным перпендикулярно к потоку теплоносителя. В открытом положении задвижка подает теплоноситель в контур, а в закрытом препятствует его циркуляции. Среди особенностей задвижки стоит отметить малое гидравлическое сопротивление, создаваемое в контуре, оптимальный диаметр внутреннего сечения, который совпадает с диаметром трубопровода, простой монтаж и высокую надежность.

Какая схема подключения радиаторов отопления оптимальна

Отопительная система должна выполнять свое основное назначение – обеспечивать эффективный обогрев квартиры или дома. Все элементы конструкции следует располагать таким образом, чтобы теплоотдача приборов была максимальной. Схема подключения радиаторов отопления должна учитывать ряд нюансов, включая необходимое их количество, длина трубопроводов, особенности местонахождения и подсоединения труб и т.д.

Проектное решение относительно расположения отопительных батарей желательно выполнять на подготовительном этапе. В собственных домовладениях чаще всего применяют двух – или однотрубное подключение радиаторов отопления.

Схемы подключения радиаторов

В России чаще всего используются три схемы подключения радиаторов:

  • Боковая: входной и выходной патрубок находятся на одной стороне радиатора
  • Диагональная: входной патрубок находится в верхней части радиатора с одной его стороны, а выходной — в нижней части противоположной стороны по диагонали
  • Нижняя: входной и выходной патрубки находятся внизу радиатора

Мнения экспертов по поводу теплоотдачи при каждом типе подключения могут разниться, но большее их число, все же, считает самой эффективной диагональную схему подключения, так как при ее использовании вся поверхность радиатора прогревается равномерно. Боковую схему приходится использовать в зданиях старой советской постройки. Нижний подвод возможен, только если он предусмотрен конструкцией радиатора. Трубы при этом прячутся под полом и не уродуют интерьера.

Какой бы тип подключения радиаторов не использовать, необходимо соблюдение нескольких общих правил:

  • Вход и выход радиаторов оборудуется запорными кранами, для того, чтобы сохранялась возможность его демонтажа без остановки отопления.
  • Обязательна установка байпаса на каждом радиаторе.
  • Для каждого типа подключения существует своя схема присоединения радиатора. Ошибка уменьшает теплоотдачу батареи минимум вдвое.
  • При подключении алюминиевых радиаторов к стальным трубам необходимо отделять их друг от друга вставками из бронзы, для предотвращения электрохимической коррозии.

Способы циркуляции теплоносителя

Как известно, вода, а обычно именно она заливается в отопительную систему, может циркулировать принудительно или естественно. Первый вариант подразумевает задействование специального водяного насоса, который проталкивает воду по системе. Естественно это элемент включается в общую отопительную схему. А устанавливается он в большинстве случаев или возле нагревательного котла, или уже является его конструкционным элементом.

Система с естественной циркуляцией очень актуальна в тех местах, где случаются частые перебои с электроэнергией. В схеме не предусмотрен насос, а сам нагревательный котел является энергонезависимым. Вода по системе движется за счет того, что нагретым столбом воды вытесняется холодный теплоноситель. Каким образом будет реализовано подключение радиаторов при таких обстоятельствах, зависит от многих факторов, в том числе нужно учитывать особенности прохождения теплотрассы и ее протяженность.

Итак, разберем эти варианты более подробно.

Способ № 1 — одностороннее подключение

Такое подключение батареи предполагает монтаж подводящей трубы (подачи) и отводящей (обратки) к одной и той же секции радиатора:

Таким образом, обеспечивается равномерный нагрев всех секция каждой отдельно взятой батареи. Односторонняя система отопления является рациональным решением в одноэтажных домах, если предполагается монтаж радиаторов с большим количеством секций (порядка 15). Однако, если гармошка имеет больше включение секций, то будут иметь место значительный теплопотери, а значит стоит рассмотреть другой вариант подключения.

Способ № 2 — нижнее и седельное подключение

Актуально в тех системах, где трубопровод отопления спрятан под пол. В этом случае и подводящая теплоноситель труба, и отводящая монтируются к нижним патрубкам противолежащих секций. У такого подключения батарей «слабым» местом является низкая эффективность, поскольку в процентном измерении теплопотери могут достигать 15%. По логике вещей в верхней части радиаторы нагреваются неравномерно.

Способ № 3 — перекрестное (диагональное) подключение

Этот вариант рассчитан на подключение к отопительной системе батарей с большим количеством секций. Благодаря специальной конструкции теплоноситель равномерно распределяется внутри радиатора, что обеспечивает максимальную теплоотдачу.

Ответ на вопрос о том, как правильно подключить батарею отопления в такой ситуации, предельно прост: подвод – сверху, обратка – снизу, но с разных сторон. При диагональном подключении радиаторов теплопотери не превышают 2%.

Мы постарались раскрыть тему возможных схем подключения отопительных радиаторов максимально подробно. Надеемся, вы сможете оценить все плюсы и минусы каждого из описанных вариантов, и выберете наиболее актуальный в вашем конкретном случае.
