Металлические печи для бани своими руками

Основные этапы изготовления металлической печи

Заливка фундамента

Для начала необходимо соорудить опалубку размерами 1 x1 мм и высотою 30 см. Далее укладываем по периметру пруты арматуры, квадратами 20×20 см, предварительно скрепив их проволокой. Чтобы они не лежали на земле, то на краях убиваем четыре металлических прута, на которые и будет ложиться решётка. После этой процедуры заливаем сам раствор. Чтобы он впоследствии не растрескался, то при высыхании укрываем фундамент мокрой тканью, которую необходимо пропитать в воде две недели.

Подготовка заготовок, из которых будет состоять печь

Берём металлическую трубу, с размерами что были указаны выше и разделяем её на 2 части: одна из которых 90 см, а вторая 60. Из большей детали будет сделана топка и отделение для камней, а меньшая пойдёт на изготовления водонагревательного бака.

Изготовление самой печи

В нижней части большого куска трубы, что необходим для каменки, проделываем отверстие для поддувала, высота которого должна составлять 6 см, а ширина 20 сантиметров. Прямо над ним, при помощи сварки, устанавливается круглая решётка. После этого необходимо вырезать часть металла, который впоследствии будет использоваться для изготовления колосника. При помощи сварочного аппарата приваривается 4 крепления для его установки.

После этого нужно сделать нишу, в которой будет находиться топка. Из оставшегося куска трубы изготавливаем дверцу для топки, которую ставим на петли. Берём кусок трубы высотою 30 сантиметров, что будет служить под каменку, и привариваем его к топке. В каменке также делаем отверстие для заслонки, после чего наполовину заполняем её округлёнными камнями. Кверху конструкции устанавливаем специальную муфту, которая будет нужна при установке водонагревательного бака.

Сборка водонагревательного бака

Для следующего этапа понадобится меньшая часть трубы. Для изготовления бака необходимо к торцевой части заготовки приварить дно, толщиной не менее восьми миллиметров. После этого, в нём нужно проделать отверстие, которое будет использоваться под дымовую трубу. Сам дымоход прочно привариваем ко дну бака. Необходимо убедиться, что нет никаких отверстий, через которые может просочиться вода в топку. К дымовой трубе, на 5 сантиметров выше от основы бака, привариваем выступы длиною в 30 сантиметров, на которые будет сооружаться каменный дымоход, что выводится через крышу. Дымоход оборудуем задвижкой для контроля тяги.

Установка всей конструкции в комнату

После изготовления печи, можно приступать к монтированию её в помещении. При этом необходимо придерживаться основных правил.

1. Нужно строго соблюдать размеры платформы, где будет стоять печь. Она должна иметь квадратную форму, со сторонами по 70 сантиметров, и высотой от 15 до 20 см. При этом необходимо сохранять расстояние от аппарата до ближайшей стены не менее чем 20 см .
2. Конструкцию необходимо устанавливать на фундамент, который нужно выложить из огнеупорного кирпича, а раствор сделать из песка и глины, но без добавления цемента.
3. Печь необходимо устанавливать так, чтобы топка была направлена к выходу, а дверка каменки располагалась по диагонали до угла.
4. При установке полок в парной, нужно размещать их на такой высоте, чтобы не цеплять головой. Нужно помнить, что самая большая температура в парилке возле потолка, так как нагретый воздух поднимается вверх. Не рекомендуется устанавливать светильники на потолке парилки.
5. Обычно баню делают из дерева, поэтому печь обкладывают огнеупорным кирпичом.
6. После проведения всех работ, можно приступать к испытанию бани. Проверку необходимо проводить в пустом помещении.

Металлическая печь для бани достаточно дорогое удовольствие, которое не каждому по карману. Но, если не хватает денег на покупку новой печи, всегда можно соорудить её в домашних условиях. Благодаря этому пособию, каждый может сделать самодельную печь в баню, приложив для этого минимум усилий и финансовых затрат.

Материалы для дымоходов

Перед приобретением материалов необходимо определиться с конструкционными особенностями дымохода.

Кирпичная система

Сооружение выполняют из жаростойкого кирпича с использованием специальной сухой смеси или печной глины. Помимо этого, может понадобиться материал для создания грибка над трубой.

Конструкция из металла

Перед приобретением материала для изготовления металлического дымохода в бане, необходимо составить его точную схему с подробным расположением всех углов и поворотов трубы.

Также понадобится 2 железных полотна с отверстиями, соответствующими диаметру трубы. Их фиксируют на потолке бани и на полу чердака. Понадобится и жаростойкий материал, который будет закреплен вокруг трубы в месте ее выхода на деревянный чердак.

Для создании гидроизоляции вокруг дымохода на кровле необходимо приготовить герметик или специальный резиновый уплотнитель.

Выбор труб: на что обратить внимание

При покупке железных дымоотводных труб нужно определиться с их сечением. В основном, оно зависит от мощности печи, но для большинства банных вариантов этот параметр равен 15-20 см. Не стоит брать слишком большой диаметр, так как он будет слабо сохранять тепло. А слишком маленький – не создаст нужную для вывода дыма тягу. Как бы там не было, сечение трубы не должно быть меньше диаметра выводного патрубка отопительной конструкции.

Существует еще ряд требований, предъявляемых к элементам дымохода в бане:

• Минимальная высота трубы – 5 м. Пренебрежение данным требованием грозит ухудшением тяги. Точное значение высчитывается в зависимости от расположения трубы на крыше. В любом случае, она должна возвышаться над коньком минимум на полметра. Идеальной высотой от конька считается 1,5 м, но это не обязательно;
• Минимальная толщина металла, используемого при создании трубы, – 1 мм;
• Если планируется, что система дымохода будет оснащена баком для горячей воды, то его нужно обязательно отразить в предварительно составленной схеме. Лучше, если резервуар будет сделан из нержавеющей стали.

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

https://youtube.com/watch?v=YWmlBeKrXVY

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Последовательность изготовления печи для бани

Размечаем трубу по размерам на чертеже. Из листа металла с помощью газовой сварки или угловой шлифовальной машины вырезаем 6 кругов диаметром 500мм.

Из вырезанных круглых заготовок отбираем две, которые входят внутрь трубы с минимальными зазорами между краями плоских блинов и внутренней стенкой трубы. Эти две пойдут на верхнее и нижнее днище топки.

Размечаем положение верхней крышки топочной камеры на расстоянии 450мм от среза трубы, с помощью мела делаем риски на внутренней поверхности трубной заготовки. Размечаем месторасположение дверцы топочной камеры, поддувала и каменки. Аккуратно вырезаем окошки с помощью «болгарки» — угловой шлифовальной машинки. Вырезанные прямоугольные фрагменты используем для изготовления дверок. Для этого привариваем с помощью электросварки петли навесов в местах крепления дверок.

В круглой заготовке верхней стенки топочной камеры вырезаем четыре круглых отверстия диаметром 60мм и с помощью электросварки ввариваем отрезки жаровых труб, используемых для нагрева каменки. На свободные торцы приваренных труб устанавливаем заготовку верхней стенки каменки и привариваем. В итоге получаем две плоских блина, соединенных между собой четырьмя трубами.

Устанавливаем корпус банной печки в вертикальном положении и помещаем полученный узел из четырех жаровых труб и двух круглых днищ внутрь трубной заготовки. С помощью электросварки привариваем круглую верхнюю стенку топочной камеры на свое место, согласно чертежу.

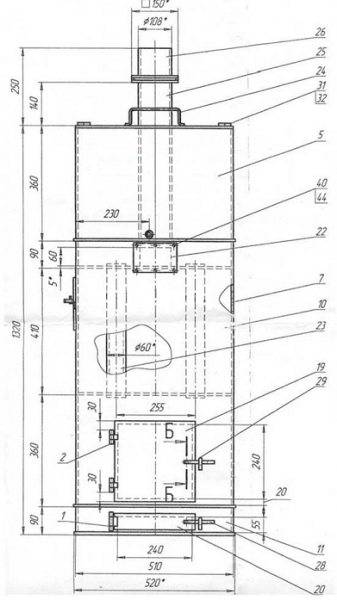

1, 2, 19, 20, 28,29 – дверцы и элементы топки, поддувала; 3 – задвижка; 7, 8, 9, 10 11, 12, 13 – секции топки и каменки — стенки поддувала; 14, 16, 18– днище; 15 – колосниковая решетка; 17 – отверстие для пополнения воды; 21, 24 – люк для загрузки каменки; 23 – трубы разогрева каменки; 25, 26 — основная труба для отвода газов; 27 – кран отбора горячей воды;

Внимание! Сварку верхнего днища топки следует производить в несколько проходов с максимальным качеством. Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры

Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

Переворачиваем корпус банной печки, устанавливаем вертикально, аналогичным способом привариваем верхнее днище промежуточной камеры. Далее необходимо установить в корпус и приварить круглый блин самодельных колосников, днище печки и днище водяного бака. Для изготовления колосников можно выбрать из двух путей:

• Можно использовать один из блинов-заготовок, предварительно высверлив в центральной части сетку сквозных отверстий диаметром 10мм, отстоящих на расстоянии друг от друга на 15-20 мм. Для этого лучше выбрать самую «прослабленную» в размерах заготовку – ту, у которой самые большие щели между внутренней поверхностью корпуса банной печки и наружным диаметром «блина».
• Более предпочтительным вариантом считается использование готовых чугунных колосников, подходящих по размеру. Для их установки в «блине» болгаркой вырезается окно по размерам колосника, который крепится с помощью четырех болтов и пары полосок металла.

После установки колосников приваривается днище печки — ее нижняя стенка. В корпусе печки металлическая заготовка устанавливается с отступом от края на 10-15мм.

Не менее ответственным этапом является установка днища водяного бака в верхнюю часть банной печи. Конструкцией банной печи из металла предусмотрено, что через центральную часть бака проходит труба отвода продуктов сгорания, и расположена она не соосно с цилиндрическим корпусом печи.

Важно! Приварить дымоход к нижнему основанию бака необходимо с дополнительным контролем геометрии взаимного расположения трубы и днища. Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру

Сварочный шов проваривается минимум дважды, только после этого нижняя стенка с дымоходом устанавливается в корпус банной печи и приваривается по контуру.

Верхняя крышка водяного бака выполняется легкосъемной, для ее крепления на корпусе печки можно использовать пару обычных фиксаторов или же просто придавить сверху тяжелым предметом. На дымоход можно одеть кольцо для уплотнения щели между отверстием в крышке и трубой.

На завершающем этапе навешиваются дверки топочной камеры, поддувала и каменки. Окошко для очистки промежуточной камеры между каменкой и водяным баком лучше закрепить с помощью болтов, с использованием уплотнительной прокладки.

Как улучшить КПД железной печки

К эффективным способам относятся:

1. Футеровка топки. Смысл заключается в обкладке внутри топки шамотного кирпича. Достаточно поставить его на ребро, тогда футеровка по толщине будет до 6 см, при использовании узкого шамота для кладки – 3 см. Прогреваться будет каменка, а не стальные стенки печи. Футеровку рекомендуется запланировать еще на этапе разработки чертежа, чтобы заранее увеличить размеры топки под футеровку. Минус способа – выработка горячего дыма. Решение – установить каменку на трубу.
2. Создание кирпичного экрана вокруг печи. Материал – керамический кирпич. В кирпичной кладке оставляют проем под дверцы, чтобы можно было регулировать прогревание воздуха. Минус – перегрев задней стенки. Решение – использовать для топки утолщенную жаропрочную сталь.

Рекомендуем к прочтению: «Как правильно топить печь дровами».

Выбор готовой металлической печи

Чтобы правильно выбрать готовую печь для бани из металла, рекомендуется учитывать ряд важных параметров, как:

• Диапазон рабочих температур.
• Скорость обогрева помещений.
• Общие габариты оборудования и объем топочной камеры.
• Материал для изготовления корпуса.
• Тип компоновки конструктивных элементов.
• Тип используемого топлива.
• Особенности эксплуатации и технического обслуживания.

Современный рынок представлен металлическими отопительными печами для бани следующих типоразмеров:

• Мини-устройства для обогрева помещений площадью от 10 до 12 кв. м.
• Стандартные печки для помещений площадью от 12 до 25 кв. м.
• Габаритные агрегаты для нагрева воздуха в помещениях площадью от 25 кв. м.

Многие модели печей оборудуются водонагревателем, установленным на задней панели конструкции.

В качестве декоративной отделки металлического корпуса используются жаростойкие и долговечные материалы – керамическая плитка, кирпич, изразцы и камень.

Изучив все эксплуатационные параметры печей для бани, можно легко подобрать подходящую модель устройства, учитывая конструктивные особенности строения, технические требования к отопительному оборудованию и финансовые возможности владельца.

Банная печь жара чертеж. Печи для бани Жара: фото, характеристики, чертежи, схемы +ВИДЕО

Дополнительная информация о банных печах «Жара» (ранее мы опубликовали отзывы о печах «Жара»). Указаны марки печей и их вид в разрезе — это может пригодиться тем, кто планирует делать самодельную печь из трубы.

• 1 Жара-стандарт 500
• 2 Жара-малютка 700
• 3  Жара-стандарт 650
• 4  Жара-супер 800

У печи есть топочный короб шириной 250 мм.

Печь «Жара-стандарт 500»

Чертеж печи «Жара-стандарт 500»

Поскольку печь малогабаритная, то она хороша подойдет для маленькой парной.

Бак для нагрева воды устанавливается на печь сверху.

Печь «Жара-малютка 700»

Схема печи «Жара»

Печь с навесным баком.

Печь «Жара-стандарт 650»

Схема печи «Жара-стандарт 650»

Визуально, печь мало чем отличается от печи «Жара-стандарт 650». Что касается толщины металла трубы-топки, то у Жара-супер, она на 2 мм больше (10 мм).

Печь «Жара-супер 800»

Схема печи «Жара-супер 800»

Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей, производится сдвиг выхода дымоходной трубы относительно выхода горячих газов из топки. Благодаря такому несложному трюку, удается увеличить площадь интенсивного нагрева верхней части топки, над которой расположена каменка.
