Подсоединение терморегулятора к системе
Схемы монтажа пленочного теплого пола
Перед тем, как подсоединить теплый пол, независимо от его типа, нужно определиться с расположением терморегулятора. Это устройство применяется для поддержания стабильной заданной температуры внутри помещения. Помимо этого, посредством терморегулятора производится непосредственное подключение теплого пола к сети.
Монтаж терморегулятора лучше выполнить вблизи имеющейся электропроводки
Перед подключением терморегулятора нужно в первую очередь определиться, каким методом это будет делаться: запитка от щитка или использование розетки. Сразу стоит отметить, что эти два способа предполагают дополнительное включение в цепь автоматического выключателя, который будет срабатывать при поломках, перегреве или коротком замыкании. Его предельная мощность выключения подбирается в зависимости от вида теплого пола.
В большинстве случаев на терморегуляторе указывается схема подключения, что значительно упрощает монтаж без помощи электриков. Если схема отсутствует, то к следующим клеммам нужно подключать такие провода:
- 1 клемма – фаза сети;
- 2 клемма – ноль сети;
- 3, 4 клеммы – жилы нагревательного элемента;
- 5 клемма – таймер;
- 6, 7 клеммы – датчик температуры пола.
Такое распределение является стандартным, но стоит понимать, что разные производители могут создавать схемы, которые требуют другого подсоединения. Все зависит от конструкции и дополнительных возможностей системы.
Подготавливаем место под установку терморегулятора: подводим к нему электропитание (скрытое или открытое, по желанию)
Перед подсоединением нужно в стене проштробить небольшую канаву. В ней будут размещаться две трубки из пластика. В одну в дальнейшем будут пропускаться провода нагревательного элемента, а во второй расположится термодатчик. По окончании этих мероприятий можно приступать к монтажу и подключению всей системы теплого пола.
Электронный терморегулятор для теплого пола
Наиболее широкое распространение получили не программируемые электронные терморегуляторы, позволяющие контролировать уровень температуры с точностью до 0,5 градуса.
На жидкокристаллическом дисплее устройства отображается значение текущей и установленной температуры пола, а также температура воздуха в помещении. Кроме того, на экране появляется специальный символ, когда система обогрева находится во включенном состоянии. Периодически выводятся различные виды технических сообщений, символика, указывающая на неисправности в системе теплых полов. Данная функция позволяет выполнить диагностику в электронных терморегуляторах. Непосредственное управление прибором осуществляется тремя небольшими клавишами, расположенными на внешней панели.
Электропитание к нагревательным элементам подается так же, как и механическими терморегуляторами. Нужно учитывать, что электронное устройство может постоянно менять циклы включения и выключения, что позволяет экономить около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.
Инфракрасная плёнка
Тёплый пол на основе инфракрасной плёнки — одна из моделей, которая так же работает от электроэнергии.
Устройство
Инфракрасный пол, как нагревательный прибор стал применяться недавно. В его комплекте термоплёнка, зажимы, изоляционные изделия, электропроводка, терморегулятор, датчик и фольгированный материал.
Устройство системы — двухслойная диэлектрическая прочная плёнка с карбоновым нагревателем внутри, толщина конструкции около 2 мм.
Плёнки инфракрасного типа выпускаются двух видов:
- сплошные — двухслойное полиуретановое полотно, с непрерывным карбоновым напылением внутри;
- полосатые — эта та же, двухслойная лавсановая или полиуретановая плёнка, с карбоновыми или ультратонкими алюминиевыми полосами.
Соединяются греющие элементы параллельным и последовательным способом, с помощью тонких медно-серебряных проводников.
Способ монтажа плёночной системы «сухой», без заливки стяжки.
Принцип работы
Инфракрасная отопительная пленка – Инфракрасные обогреватели
Watch this video on YouTube
При подключении устройства в сеть пластины нагреваются, и происходит излучение тепловой энергии в виде инфракрасных волн, которые нагревают предметы в комнате.
Плюсы и минусы
Плёнка имеет преимущества перед кабельными полами. Во-первых, она не уменьшает высоту помещения, так как имеет малую толщину. Вес конструкции так же не велик, поэтому её можно монтировать в многоэтажках или домах с непрочными перекрытиями.
Во-вторых, монтажные работы несложные, которые легко сделать самим. Плёнка раскатывается на основе, при необходимости её можно разрезать, для этого на ней есть специальные линии. Нет надобности учитывать расположение мебели и не требуется стяжка. Проведение демонтажа так же дело несложное.
К недостаткам, можно отнести высокую стоимость, риск удара током, но у современных систем он не значительный. Ещё один минус, который относится ко всем моделям электрических тёплых полов — они функционируют от электрического тока.
Перегородки
Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.
- Вот некоторые из способов и предметов, которые разграничивают пространство:
- установка барной стойки;
- кухонный остров;
- большой стол;
- монтаж невысокой перегородки.
Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).
Подключение от радиатора
Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.
Как подключить участок тёплого пола к радиаторной ветке.
Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:
- если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
- если размер обогреваемого помещения максимум 10 м2;
- при наличии мощного насоса для обеспечения циркуляции жидкости;
- если каждый радиатор оснащён отдельным коллектором.
Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:
- Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
- Если увеличить температуру в системе, то поверхность полов будет перегреваться.
Альтернативным решением в этой ситуации является установка терморегулирующего клапана.
Удельная мощность теплых полов и ее расчет
Преимущества терморегуляторов Uriel
Теплые полы могут использоваться как в виде основного источника тепла в доме, так и в качестве подогрева. Для первого вида расчет берется примерно 150-170 Вт на 1 кв.м. Подогрев же рассчитывается исходя из значений 110-130 Вт на 1 кв.м.
Этот показатель может немного изменяться в зависимости от типа обогреваемого помещения. Например, комнаты, где люди находятся постоянно, обязательно должны иметь очень теплый пол, и по этой причине расчетная потребляемая мощность повышается. Если же это кухня или ванная, то здесь можно не сильно завышать значения, так как жильцы проводят в них мало времени.
Потребление электроэнергии теплым полом можно контролировать
Дополнительно при расчете рекомендуется учитывать этажность. Если утепляется пол квартиры на первом этаже, то мощность нужно повысить на 10-15%. Во всех вышестоящих помещениях можно значения не повышать.
электрический теплый пол
Монтаж полов с подогревом
При проведении работ важно учесть все нюансы с соблюдением расчетов по формированию контуров пола с подогревом.
Рассмотрим этапы, как сделать теплый пол своими руками.
- В качестве утеплителя выбирают пенопласт или пеноплекс с твердой поверхностью. Плиты укладывают со смещением стыков, избегают зазоров.
- Арматурную металлическую сетку с диаметром проволоки 4-5 мм связывают друг с другом проволокой. Трубы крепят к сетке с помощью пластиковых хомутов.
- При использовании U-образной фиксирующей планки, трубы укладываются в ее пазы.
- При использовании в качестве утеплителя полистирольных матов, магистраль вкладывают в специальные пазы подложки.
- Монтаж распределительного коллектора, который отвечает за температуру и циркуляцию теплоносителя. Коллектор следит за давлением в системе, стравливает воздух, включает подогрев воды, контролирует количество теплоносителя в системе. От его качества и выполняемых функций зависит работа всей магистрали. Он состоит из трех или четырех ходового регулирующего клапана, двухтактного вентиля с расположенном на нем термостатом, который следит за температурой тепловой магистрали. Циркуляционный насос подключается к системе, в которой осуществляет перемещение воды по кругу в системе отопления. Он регулирует равномерный нагрев в замкнутом контуре.
- Укладка труб магистрали.
- Подключение контуров к распределительному коллектору. Каждый контур подключается к одному входному клапану коллектора, к другому – опрессовочный насос.
- Перед заливкой системы необходимо проверить магистраль на предмет утечки воды из системы и давления. Каждый контур испытывается отдельно, остальные выключены. Проверка проводится до очистки системы от загрязнений, которые возникают в процессе монтажа.
- Устраняют обнаруженные утечки.
- Заливка бетонным раствором проводится при рабочем давлении сети 2 баре. Это дает возможность избежать переломов и перегибов магистральных труб. Проводится заливка в один день. Высота стяжки над поверхностью пирога не менее 3 см. На протяжении 14 дней стяжку увлажняют и укрывают полиэтиленовой пленкой.
- После высыхания бетонной смеси убирают остатки выступающих частей демпферной ленты и мусор.
Способы укладки пола под плитку своими руками
Есть несколько технологий по укладке тёплого водяного пола, и прежде чем остановить свой выбор на каком-то варианте, необходимо учесть особенности помещения и перекрытий, и ознакомиться со всеми способами более подробно.
Со стяжкой
Данный метод наиболее популярен, суть в том, что уложенная тёплая система заливается цементно-бетонным раствором. Бетонная поверхность должна быть ровная, без пустот, иначе это может вызвать деформацию конструкции. На высохший раствор укладывается керамическая плитка.
С лагами
Этот способ применяется чаще в деревянных домах, в которых перекрытия не выдержат тяжести стяжки из бетона. Монтируются лаги из дерева, между которыми стелиться утеплитель — пенополистирольные плиты или минеральная вата. Укладка производится двумя методами — модулями из ДСП, в которых проделываются пазы для контура и реечным, трубы монтируются в пластины размещённые между рейками.
После установки контура поверх стелиться настил из гипсоволокна, на него крепится плитка.
Настильный метод

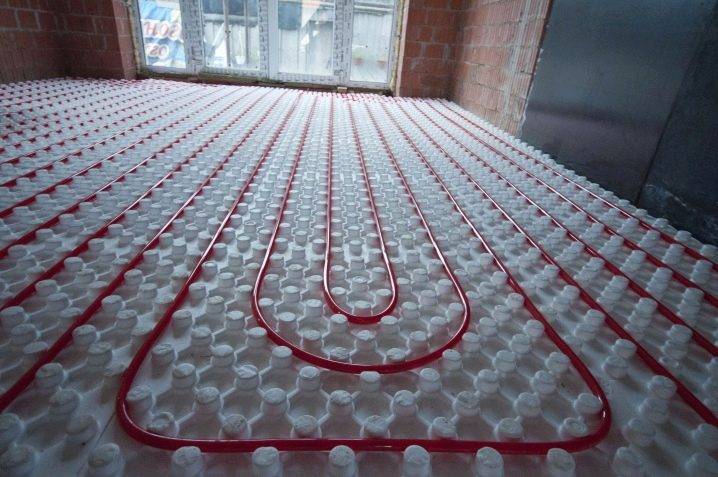

Для укладки труб используются пенополистирольные плиты с бобышками. Плюс данного способа — простой монтаж. Рекомендован для помещений с низкими потолками или если не возможен монтаж со стяжкой, из-за тяжести конструкции. В качестве подложки под керамику используется влагостойкий материал — гипсоволокно.
Подводя итог можно сказать, что водяной тёплый пол со стяжкой самый подходящий вариант под плитку, если позволяют технические характеристики помещения. Так как контур проще спрятать в стяжку, нежели в тонкий слой плиточного клея. Кроме того, монтаж керамики на данную поверхность прост, ведь плоскость получается ровная. А вот с деревянными конструкциями получить идеально гладкое покрытие сложно.
Схемы укладки водяного контура
Если монтаж теплых водяных полов осуществляется по накатанной, традиционной технологии в четкой последовательности, то укладка греющей трубы может выполняться в различных вариациях. Основная цель, которую преследуют при оборудовании греющих полов, заключается в равномерном обогреве всей площади отапливаемого помещения. Укладывать трубопровод просто так, как захочется, значит заведомо создать проблемные зоны во всей конструкции. Теплоноситель по мере расхода имеет свойство быстро терять температуру, поэтому трубы необходимо уложить, начиная от стен, далее двигаясь к входу в помещение или к его центру. Для этого специально разработанные оптимальные схемы укладки водяного контура, каждая из которых имеет свои особенности.
Можно смонтировать теплый пол своими руками, водяной, контур которого будет укладываться следующим образом:
- монтаж трубы по схеме змейка»
- укладка трубопровода по схеме улитка;
- комбинированная схема.
При оборудовании отопления в угловых комнатах используется схема укладки трубы для усиленного обогрева.
В каждом отдельном случае можно говорить о преимуществах той или иной схемы. К примеру: улитка является самой простой схемой. Изгиб трубы здесь достигает 900, тогда как в змейке греющая труба будет изогнута на 1800.
Там где отапливаемые помещения имеют линейный уклон, лучше монтировать трубу по схеме «змейка». Трубопровод укладывается по направлению от смесительного узла в сторону уклона. Воздушные пробки в таком варианте легко удаляются, чего не скажешь о трубе, уложенной по схеме «улитка». В помещениях с уклоном удаление воздушных пробок может быть проблематичным.
Уложенные на подготовленное основание греющие трубы подключаются к коллектору, распределяющего подачу теплоносителя в систему. Распределительный шкаф вместе со смесительным узлом устанавливается либо в отапливаемом помещении, либо рядом с ним, что существенно снижает количество труб и расход другие материалов. Изгибы водяной трубы в месте подключения к коллектору зашиваются в специальный защитный короб.
В каждом отдельном случае следует придерживаться определенного порядка укладки водяной трубы. При работе со схемой улитка, труба сначала укладывается по периметру стен, после чего от самой дальней стены следует поворот. В обратном направлении труба укладывается по спирали, достигая центра отапливаемого помещения. Для схемы змейка укладка водяного контура происходит следующим образом. Труба ложится по периметру стен, после чего в обратном направлении делаются равномерные изгибы.
Используемые в ряде случаев комбинированные схемы монтажа греющих труб для теплых полов, предполагают одновременное использование обоих вариантов. Одна половина помещения может быть отапливаемая водяным контуром, уложенным по схеме змейка, тогда как другая часть помещения будет отапливаться трубой, смонтированной по схеме улитка.
Мебель должна быть из натурального массива
Законодательство запрещает подключение теплого пола к центральной системе отопления или установку без соответствующего разрешения в многоэтажных домах. Авария в системе труб вызовет подтопление соседей.
- Способы монтажа труб трудоемкий процесс.
- Его проводят заливая расположенные в определенном порядке трубы бетонной стяжкой, врезая магистраль в полистирол или помещают в пазы дома из бруса.
- Высота бетонной стяжки над трубами должна быть минимум 3 см.
- При прокладке используют трубы, изготовленные из сшитого полиэтилена, металлопластиковые или медные.
Установка обогрева уменьшит высоту помещения минимум на 15 см.
Какой выбрать?
Многие люди выбирают водяные теплые полы, потому что при их эксплуатации практически отсутствует потребление электроэнергии, а значит, можно существенно сэкономить. Подключается эта разновидность теплого пола к общей системе отопления, но при этом нужно учитывать, что повышается потребление газа, поэтому желательно, чтобы была собственная котельная. Экономия становится заметной только при обогреве больших площадей.
Кабельный электрический теплый пол состоит из проводов, которые при нагревании выделяют тепло. Кабели имеют двойную изоляцию, а их соединение производится с помощью муфт, которые надежны и герметичны. Благодаря этому, такой теплый пол можно укладывать и в помещениях с повышенной влажностью.
Кабельный электрический теплый пол имеет демократичную стоимость по сравнению со своими конкурентами. Но для его монтажа необходима цементная стяжка, которая увеличивает высоту пола. Для неотапливаемых помещений, в том числе и балконов мощность изделия должна быть высокой, а вот для коридоров и для ванных комнат достаточно, чтобы этот показатель в среднем равнялся 130 ватт.
Нагревательные маты – это те же провода, но закрепленные на специальной сетке. Делают эту сетку из стекловолокна, в продаже изделие представлено в рулонах. Миниматы прекрасно сочетаются с плиткой и рекомендуются для монтажа на кухне, в ванной комнате и в коридоре.
Не нуждается в бетонной стяжке инфракрасный электрический теплый пол. Подходит он и для ламината, и для ковролина. На его укладку потребуется всего два часа, при этом не нужно выжидать время, за которое высыхает стяжка или клей.
Главной особенностью такого теплого пола является отсутствие грязи и пыли, что свойственно другим разновидностям. Не исключается монтаж и на стены, и на потолок. Но, к сожалению, эта новинка стоит недешево.
Немаловажную роль при выборе теплого пола играет условие – является ли теплый пол единственным способом отопления помещения или используется в качестве дополнения к основному. При втором условии подойдут все вышеописанные варианты.
Если теплый пол будет единственным источником отопления, тогда нужно учитывать, что для максимального эффекта нагревательная система должна покрывать до 70 процентов всей поверхности. При этом необязательно укладывать теплый пол под габаритную мебель. При выборе кабельной системы провода укладываются как можно ближе друг к другу, благодаря этому достигается максимальный обогрев.
Подводя итоги, можно отметить, что в квартире возможна установка только электрических теплых полов. При этом они подходят не только для «сухих» помещений, но и для балконов, саун и для ванных комнат. Поскольку нагревательные элементы не зависят от центрального отопления электрический теплый пол можно включать и в летний период. Такой теплый пол легко устанавливается и регулируется и прослужит несколько десятилетий.
Кабельный теплый пол подразумевает дальнейшую заливку цементной стяжки, при использовании рулонных нагревательных систем стяжка не нужна, но желательно, чтобы основание было выравненным.
К слову, инфракрасный теплый пол не подходит под плитку, поскольку плитка укладывается на клей, а он не сможет скрепиться с основанием теплого пола. Выйти из положения можно, используя гипсокартон или стекломагний в качестве дополнительного слоя, тогда возможна укладка плитки и на инфракрасный теплый пол.
Для линолеума и ковролина идеальным вариантом будет использование инфракрасного теплого пола, поскольку его толщина меньше, чем у конкурентов, соответственно, благодаря этому достигается максимальный эффект теплопроводности.
Водяной теплый пол подойдет для загородных коттеджей, у которых площадь помещений свыше 60 кв. м. Но такой системе нужна профилактика и отдельная котельная. Комплектующие стоят недешево, поэтому монтаж водяного теплого пола влетит в копеечку.
Особенности подключения тёплого пола к центральному отоплению
У такого вида дополнительного отопления помещения есть положительные и отрицательные стороны.
Плюсы:
- полноценное распределение нагретых воздушных масс по высоте в помещениях с высокими потолками;
- равномерный прогрев поверхности комнаты во всех её зонах;
- циркуляция воздуха и отсутствие сквозняков сокращают количество образования пыли;
- исключается вероятность развития аллергии и дыхательных болезней у хозяев дома;
- возможность регулирования расхода электроэнергии;
- является самостоятельной системой обогрева комнат.
Минусы:
- цена работ по установке такой системы обогрева достаточно высока;
- исключена возможность монтажа в зданиях большой этажности с однотрубным видом центральной отопительной системы;
- формирование цементной стяжки и изоляции увеличивают отметку пола до 15 см.
Неравномерный нагрев поверхности
Неприятность может скрываться в перемещении теплоносителя по контурам.
Так как у них различная протяжённость, то и для скорости подачи жидкости на прохождение длинных участков контуров потребуется больший период времени. Поэтому в таких контурах быстрее происходит остывание воды.
Повреждение трубопровода
Протечка труб или резкое падение давления в них приводит к прорыву системы напольного обогрева. Так происходит снижение количества теплоносителя, и, как следствие, разрушение пола.
При низкой степени обогрева и появлении протечки требуется тщательный осмотр поверхности с помощью тепловизора.
Проверять необходимо каждый контур тёплого пола. При обнаружении повреждения участка трубы проводится его замена на новый.
Причину неполного прогрева можно установить путём проверки каждого контура тёплого пола отдельно.
Дефект электрооборудования
При отсутствии протечки пол может не греть вследствие сбоя в работе циркуляционного насоса и термостата, функционирующих от электросети.
С помощью мультиметра или индикаторной отвёрткой проводят проверку на наличие в них напряжения.
А также нужно обратить внимание на проверку датчиков температур на термостате
Самостоятельный монтаж теплого электрического пола
Монтаж теплого пола начинается с выравнивания поверхности. При необходимости производятся бетонные работы. Затем настилается теплоотражающая пленка. Между собой полосы теплоизоляционного материала соединяются фольгированным скотчем. Поверх основания раскладывается термопленка, в тех местах где это необходимо. Если теплый пол поставляется рулоном, тогда его необходимо разрезать на листы нужных размеров по нанесенным меткам.
Теперь на пленку закрепляем контактные зажимы. Их нужно установить и зажать пассатижами на медную полоску, причем гладкой стороной зажима внутрь (смотри инструкцию). Линию отреза медной полосы обязательно нужно заизолировать короткой битумной изоляцией (поставляется в комплекте).
Теперь раскладываем пленку на полу (только заранее определенная часть площади). Главное сделать это правильно – медным проводником вниз. Полосы или куски термопленки скрепляем при помощи малярного скотча с подложкой. Старайтесь заранее все продумать так, чтобы было меньше резов пленки.

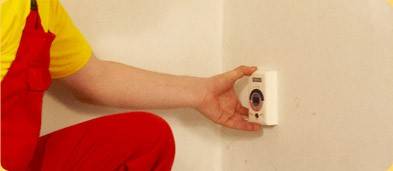

Как установить терморегулятор
Теперь настало время установки терморегулятора теплого пола. Продумайте место его расположения так, чтобы им было удобно пользоваться. Можно сделать его в качестве стационарного прибора (как розетка или включатель) или же подключить к уже установленной розетке.
Пленка теплого электрического пола подключается к сети параллельно. В комплект поставки входит схема соединения проводов с пленкой. Внимательно изучите ее и действуйте согласно инструкции. Все провода желательно спрятать в штробы или в плинтус. Обязательно произведите изоляцию термопленки с помощью изолирующих материалов, которые также есть в комплекте.
Подключение датчика теплого пола
Для датчика теплого пола заранее необходимо приготовить место недалеко от места установки терморегулятора. Для этого, возможно, придется сделать небольшое углубление в основании или теплоизоляционном материале. Датчик крепится на черной полосе термопленки.
Перед укладкой напольного покрытия обязательно проверьте работоспособность теплого пола. Потрогайте каждую полосу термопленки или каждый отрезок и в случае необходимости исправьте ошибки в монтаже. Если все нормально можно приступать к укладке кафельной плитки, ламината или другого напольного покрытия.
Способы укладки труб
Монтаж теплого пола делают из труб длиной до ста метров без сварочных швов. Контур укладывают на расстоянии до 20 см от стен, с минимальным расстоянием между витками 10 см.
- Применяют два способа укладки. При варианте «улитка» витки с горячей и холодной трубкой обратки последовательно чередуются.
- Начинают укладку с крайнего угла помещения отступив от стены 15-20 см, проходят периметр комнаты и смещаются к ее центру.
- Дойдя до центра, разворачивают трубопровод и возвращаются рядом с проложенным контуром с соблюдением выбранного расстояния между витками.
- При прокладке способом «змейка» используют параллельную укладку от противоположных углов или стен.
- При этом способе пол под трубой подачи теплоносителя будет теплее, а под обратной подачей остывшей жидкости, холоднее.
- Разница температуры достигает 6-8 С.
Теплый пол создает равномерный прогрев помещения, убирает островки холода, позволяет в зимнее время чувствовать себя комфортно и расслаблено. Расходы на его установку окупаются в течение пяти лет.
Выбор материалов и метода фиксации труб

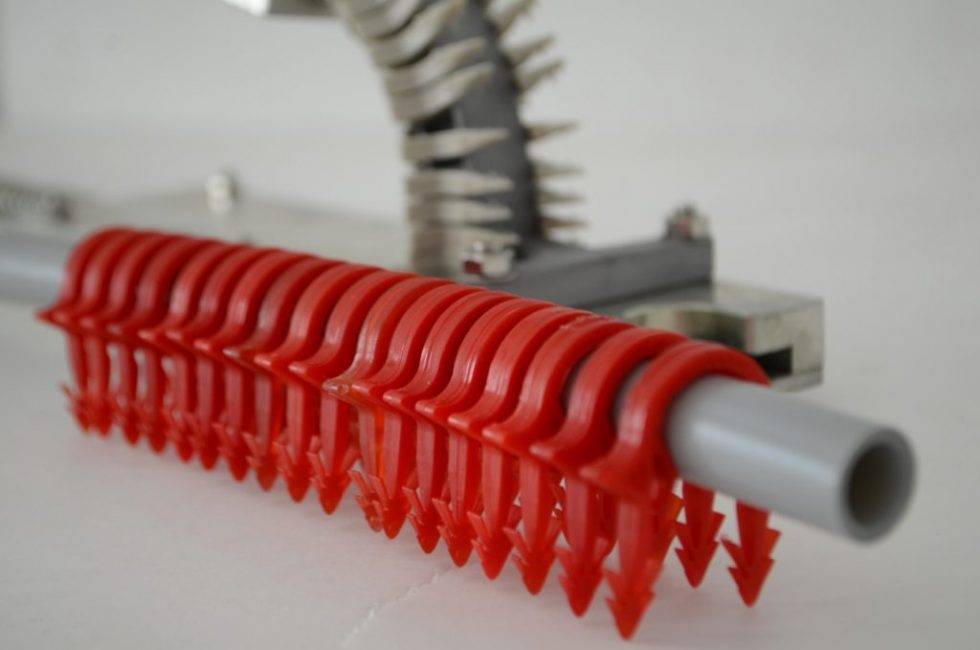

Фиксирующие клипсы для теплого пола
Трубу водяного контура необходимо закрепить с таким расчетом, чтобы петли не разгибались, сохранялось требуемое расстояние между витками, и при этом крепление не мешало тепловому расширению материала. Тип фиксирующих элементов напрямую зависит от выбранной технологии монтажа и вида утеплителя.
| Фиксатор | Основание | Принцип монтажа |
|---|---|---|
| хомут из полиамида | армирующая сетка поверх теплоизолятора | хомут затягивается вручную, расход 2 шт. на метр трубы |
| стальная крепежная проволока | армирующая сетка поверх теплоизолятора | концы крепежной проволоки имеют ушки для быстрой скрутки при помощи крючка, расход 2 шт. на метр |
| пластиковые U-образные фиксаторы | полимерный теплоизолятор с ровной поверхностью | ножки элемента надежно фиксируются в утеплителе, для монтажа используется специальный степлер, расход 2 шт. на метр |
| фиксирующий трак | полимерный теплоизолятор с ровной поверхностью | планки из ПВХ с U-образными гнездами крепятся к утеплителю и позволяют укладывать трубы по выбранной схеме |
| теплоизоляционные маты с рельефной поверхностью | выступы на плитном полимерном утеплителе дают возможность укладывать трубы без дополнительных фиксаторов | |
| металлические рассеивающие пластины с каналами (для деревянного пола) | труба укладывается в каналы на прямых участках контура без дополнительных креплений |
