Установка
Универсальные модели отличаются легкой установкой, которую можно провести своими руками, имея минимальные знания. Специалистов стоит привлекать при установке трубных металлических моделей, требующих тщательного подбора размеров стыков.
Монтаж своими руками нужно начинать, изучив инструкцию.
Необходимые инструменты: отвертка, нож, герметик, плоскогубцы.
- Предварительно требуется очистить канализационную трубу, установить переходник, резиновую прокладку.
- Демонтировать старое изделие – открутить винт на решетке.
- Место слива очистить от жировых отложений, ржавчины.
- Изучить инструкцию по сборке нового изделия.
- Установить, закрепить винтом часть изделия с решеткой.

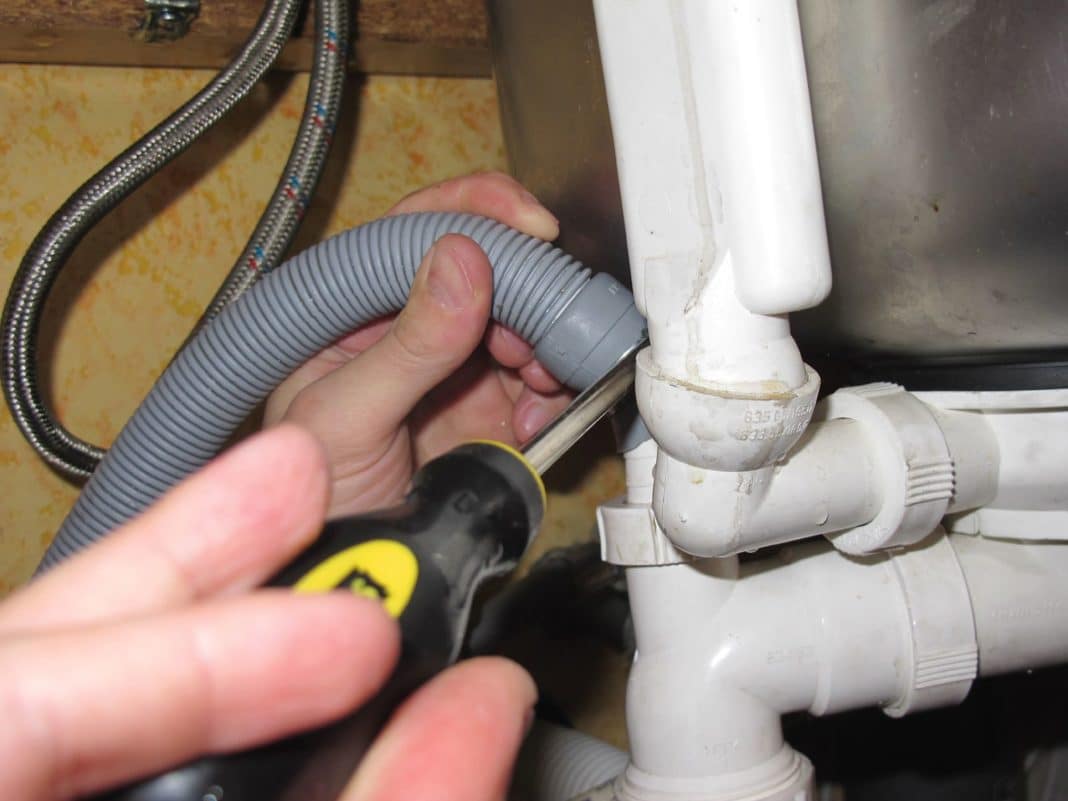

- Сифон присоединить к шлангу под мойкой.
- Устройство соединить с канализационным отверстием.
- Положение шланга – беспрепятственное стекание воды.
- Уровень установки корпуса – выше уровня трубы канализации.
- Пролить воду по системе – исправить протечки.
Последовательность сборки гидрозатвора
Пластиковая система собирается легко, без приложения чрезмерных усилий при прикручивании. Гайки просто закручиваются до упора, но без пережима, поскольку могут лопнуть
Важно не забывать устанавливать прокладки
- Начинается сборка с монтажа выпуска. Под сетку на сливное отверстие кладётся уплотнительное кольцо, второе – накладывается на раковину снизу и устанавливается основание выпуска. Вся конструкция соединяется болтом (для чего понадобится отвёртка). Нужно проследить, чтобы не сместились резиновые кольца.
- Далее собирается перелив. Сетка крепится к раковине болтом (аналогично предыдущей операции). Переливной узел устанавливается под выпуском.
- Собирается тело гидрозатвора и прикручивается непосредственно к переливному узлу, либо посредством промежуточного патрубка (если планируется отведение стоков стиральной машины) при помощи гайки.
- Аналогично присоединяется отводящий патрубок, стыкующийся с отверстием канализации. Для герметизации стыка применяется конусный уплотнитель, узким концом направленный к канализационному отверстию.
Надеемся, что сведения помогли вам ознакомиться с разновидностями гидрозатворов, решить практические задачи их выбора и установки.
Особенности и правила подключения
Установить сифон для стиральной машинки достаточно просто, здесь не нужно каких-либо инструментов или специфических знаний, достаточно только правильно распланировать месторасположение сантехнических объектов и выбрать подходящее оборудование.
Подключение сифона к стиральной машине имеет свои особенности. В первую очередь необходимо учесть, что в комплекте со стиралкой идет шланг примерно 3 м, реже длина шланга составляет 5 м. Если этой длины недостаточно то шланг можно нарастить, но не более, чем на 3 м. Для соединения желательно использовать полипропиленовую трубу 2 см в диаметре. Тем не менее, короткий шланг лучше не наращивать, а сразу купить более длинный, так как нарощенный увеличит нагрузку на помпу, отвечающую за слив воды. Это довольно дорогостоящая деталь и ее лучше поберечь.
Лучше всего рассчитать подключение таким образом, чтобы хватило стандартного короткого трехметрового шланга. Применение длинного шланга увеличит нагрузку на сливную помпу, а также сам шланг будет чаще засоряться в местах сгибов и сужений. А это приведет к необходимости частой чистки.
Чтобы подключить стиральную машину к сифону необходимо знать две вещи:
- слив должен быть на высоте не менее 60 см для уменьшения нагрузки на сливной насос;
- желательно не наращивать шланг, по той же причине.
Если всё-таки длины шланга не хватает, то можно применить канализационную трубку, имеющую примерно 3 см в диаметре. Подсоединять сифон для стиралки надо таким образом, чтобы насос проталкивал воду по шлангу, а дальше она бы уже бежала самостоятельно. Удлиненный шланг необходимо закрепить на определенной высоте, бросать его на пол нельзя. Чтобы вода могла стекать самостоятельно без помощи насоса, из шланга формируют угол.
Для подключения к канализации из пластиковых труб существует несколько вариантов:
- стиралка расположена под раковиной. Здесь лучше всего использовать встроенный или же плоский сифон. В данном случае потребуется модель с тремя отверстиями, одно из них будет соединяться с канализацией, еще одно – с раковиной, а третье будет использоваться для подключения гофрированного шланга стиральной машины;
- если машинка находится слева от раковины, под столешницей, то подойдёт сифон с отводом или же встроенный вариант;
- когда стиральная машинка находится далеко от раковины, можно использовать любой вариант сифона для слива. Главное чтобы он выглядел достаточно эстетично. Так как зачастую при таком подключении скрыть от посторонних глаз его не получится. Помимо этого желательно учитывать, чтобы расстояние всё-таки не было слишком большим, ведь тогда придется приобретать специальный длинный шланг и чаще менять сливную помпу стиральной машинки.
В случае, если возникла необходимость подключения пластикового сифона к чугунным трубам, потребуется дополнительно использовать специальные резиновые и пластмассовые переходники для соединения чугуна и пластика между собой. Процесс монтажа будет выглядить следующим образом:
- снять старый сифон, если он был;
- на чугунной трубе закрепить резиновый переходник, что позволит соединить ее с пластиком;
- применить пластмассовый переходник в форме косого тройника с диаметром 5 см;
- затем вставить резиновый переходник и закрепить сливной шланг.
Установка сифона для стиральной машины
В целом установка сифона не такая уж и сложная процедура, независимо от того, понадобится ли его подключать к пластиковым или к чугунным канализационным трубам. Главное заранее запастись всеми необходимыми деталями вроде переходников, гаек и хомутов, а также не забыть положить тряпку или поставить емкость для воды под место работы. Чтобы уменьшить течь в процессе монтажа, можно перекрыть подачу воды в квартиру.
Установка приобретенного изделия
При самостоятельном монтаже сифона всегда следует учитывать ряд обязательных правил. В противном случае эффективного слива загрязненной воды организовать не получится, также это будет сказываться и на работоспособности стиральной машины.
К обязательным правилам установки относятся следующие моменты:
- сифон нельзя устанавливать выше, чем на 80 см от уровня, на котором расположена стиральная машина — несоблюдение влечет за собой большую нагрузку на откачивающий прибор, что приводит к его быстрому износу;
- не стоит удлинять сливной шланг, такое решение опять же приведет к существенному увеличению нагрузки на насос стиральной машинки.
Если все же пришлось выполнить удлинение, то следует это рассматривать, как временное решение. Кроме того, сливной шланг не нужно бросать на пол, так как насосу придется прилагать еще больше дополнительных усилий для выполнения своих функций.
Поэтому оптимальным способом решить проблему с длиной будет подводка канализационной трубы на необходимое расстояние.
Монтаж любого сифона является несложной операцией, но это касается только ситуации, когда все подготовительные работы выполнены, а коммуникации подведены
Если такой возможности нет, то шланг следует проложить вдоль стены с соблюдением необходимого уклона с целью обеспечения самотека воды. В таком случае на насос любой стиральной машины будут действовать допустимые нагрузки, а значит срок службы не будет сокращаться.
Когда у человека есть желание установить купленный сифон самостоятельно, то нужно понимать, что это будет простой операцией только в случае, если канализационные трубы, раковины, стиральная машина, прочее установлено и подведено. И выполнены нужные подготовительные работы, к примеру, сделано углубление в стене для встроенного сифона.
Установка и подключение стиралки должна производиться в четком соответствии с инструктажем производителя, точные рекомендации которого приведены в технической документации к изделию (+)
Дополнительно нужно учитывать ряд особенностей. К примеру, если устанавливается упомянутый внутренний сифон, а для отделки стен ванной используется плитка, то сначала выполняется облицовка. И только затем выбирается место для сливной арматуры. Так как работа в указанной последовательности позволит получить более высокие эстетические качества.
Если не соблюдено какое-либо из перечисленных условий, то для установки в обязательном порядке будут требоваться существенные знания и специальный инструмент. Что делает возможности неподготовленного человека ограниченными.
Кроме того, нередко допускаются ошибки, которые ведут к финансовым потерям. Это свидетельствует о необходимости пользоваться услугами мастеров для сложных работ по проводке коммуникаций и прочего.
Сливная труба от стиралки должна подключаться к канализационной системе на строго определенной высоте, которая может несколько отличаться в зависимости от марки машинки, точнее, от мощности сливного насоса
Все же обычную замену сифона или просто установку выполнить достаточно просто. Для чего необходимо подсоединить изделие к канализационной трубе, а затем подвести сливной шланг. Чтобы обеспечить нужную герметичность, следует использовать новые прокладки. А после демонтажа старого сифона с канализационной трубы, со шланга необходимо удалить следы загрязнений.
После выполнения процедуры установки следует тщательно проконтролировать затяжку всех имеющихся хомутов, болтов, остального крепежа. Далее необходимо выполнить слив загрязненной воды в тестовом режиме.
Для чего под сифон укладывают туалетную бумагу — такое простое решение позволит выявить даже минимальное подтекание, что не всегда возможно сделать визуально. Поэтому проверку следует осуществлять только с применением указанного способа контроля.
Если используется совмещенная разновидность сливной арматуры, тогда стоит произвести одновременный слив со всего использующегося оборудования. Это позволит проверить герметичность и рабочие качества при максимальной нагрузке.
Так монтируется сливной шланг к канализационной трубе, если есть желание сэкономить на сифоне, хотя это не лучшее решение
Если тестирование не обнаружило подтекания сифона для слива загрязненной жидкости из стиральной машины, то владелец может перейти к обычному ее использованию. Причем без каких-либо ограничений.
Виды сифонов и их устройство
Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:
стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;
сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;
наружный сифон, обеспечивающий соединение только со стиральной машинкой;
встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;
сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.
Преимущества и недостатки различных видов подсоединения
Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.
Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.
Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.
Сифон с обратным клапаном
Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.
Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.
При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.
Установка и подключение устройства
Для подключения и монтажа определённого вида устройства необходимо соблюдать индивидуальный подход. Стандартный сифон для раковины над стиральной машиной или раковиной устанавливается следующим способом:
- Собираются все основные части устройства по инструкции производителя.
- Устанавливается устройство на раковину (ванну). Рекомендовано перед монтажом обработать слив герметическим средством, это позволит получить плотное соединение. Закрепляется сифон с защитной чашечкой на раковине стальным болтом.
- В следующем шаге нужно слив прикрепить к канализационной трубе. Целесообразно воспользоваться герметиком. Он позволит плотно и герметично соединить все элементы.
- В завершение необходимо подключить сливной шланг к стиральной машинке. Он присоединяется к отводу устройства обжимным кольцом.
Иногда размеры шланга не подходят для крепления по длине. В этом случае разрешается наращивать его величину. Однако, не стоит переусердствовать с удлинением, потому что слишком длинный сливной шланг препятствует эффективной работе насоса.
Рекомендовано перед эксплуатацией установленного устройства проверить герметичность конструкции. В этом случае необходимо набрать в технику воды, а затем её сразу же слить. Нужно сливать жидкость с машинки, мойки или ванны лучше в одно время. Если во всех стыках вода не пропускает и спускается в канализацию, это значит что подключение произведено правильно.
Установка наружного сантехнического устройства в собранном виде
- Для начала следует определиться с расположением сифона. Если его встраивать на завышенном месте, то работа насоса перегружается, и посудомоечная или стиральная машинка не проводит эффективный рабочий цикл. Запрещается устанавливать устройство над техникой. Оптимальным вариантом размещения является – половина метра от пола.
- С помощью герметика или резиновой прокладки в следующем этапе подключается сифон к канализационной трубе.
- В конце нужно соединить входной патрубок со сливным шлангом
Чтобы встраивать скрытый сифон необходимо создать определённые условия – небольшое углубление в стене (ниша). В этом и заключается вся сложность монтажа.
Схема монтажа встраиваемого сифона для стиральной машины
- нужно определиться с местом расположения бытовой техники;
- проделать в стене нишу с параметрами на 5 см больше самого сифона, для этого идеально подойдут такие строительные инструменты, как перфоратор или дрель;
- затем нужно аккуратно поместить устройство в нишу;
- подключается скрытый вид аналогично, как и наружное устройство;
- свободное пространство в стенном углублении шпаклюется и прикрывается плоской специальной накладкой, которая входит в комплектацию оборудования.
Если в помещении трубы для подачи воды и канализационные скрыты, то такой вид будет наиболее подходящим вариантом. Таким образом, из вышесказанного можно отметить, что сифон для подключения стиральной машины установить без особого труда самостоятельно сможет каждый.
Качественная работа основана на правильном выборе подходящего вида сифона, необходимых знаний по установке и подключению. Обязательная проверка установленного устройства на герметичность обеспечит высокое качество и долговечность оборудования.
Как подключать сифон для стиральной машины: инструкции и рекомендации
Типы стиральных машин под раковину Кувшинку
Под раковину «Кувшинку» имеется возможность монтировать лишь малогабаритную бытовую технику.
Стиральные машинки автомат должны быть неглубокими и невысокими. Максимальная высота машины не может превышать 60 см в случае стандартной высоты умывальника – 80 см. В случаях, когда чаша устанавливается выше – 100 см, допускается размещение под ней машинки высотой порядка 80 см.
Также не стоит забывать, что согласно технологии промеж стиральной аппаратурой и чашей раковины должен образовываться зазор, не меньший чем 1 см между сифоном и корпусом техники.
При нарушении конкретного требования велика вероятность нарушения герметичности слива из-за вибраций во время работы бытовой техники для стирки.
Глубина техники для стирки тоже определяется параметрами предустановленной «Кувшинки». Если чаша 50 см, то предельная глубина стиральной машины – 36 см. В том случае, когда чаша «Кувшинки» порядка 60 см, то глубина бытовой техники для стирки составляет не больше, чем 51 см.
Подобные параметры объясняются необходимостью укладки канализационной сливной трубы за задней стенкой стиральной машинки. При недостаточности простора для трубы возможны варианты частичного ее погружения в стену — если планировка санузла позволяет.
Следует также учитывать, что стиральная машина может быть исключительно с горизонтальной загрузкой.
В том случае, когда человек имеет предубеждения по поводу надежности стиральной техники подобной конфигурации и настроен исключительно на вертикальные вариации никакой речи про установку под раковиной и быть не может – из-за конструктивных особенностей самой техники.
Интересно!
Большинство моделей высокого уровня – это именно тип с горизонтальной загрузкой белья.
Машинки вертикальной и горизонтальной загрузки ничем не отличаются в плане надежности. Длительность срока эксплуатации зависит исключительно от владельца техники.
В том случае, когда процесс пользования проходит без нарушений каких-либо норм, не отклоняется от предписанного в инструкции, стиральная машина проработает не один год и не потеряет ни одной из начальных функций.
Сифон – это сливное устройство, предназначенное для препятствования попадания канализационных запахов в помещение. Плоский обычно применяется, когда нужно сэкономить место под раковиной или когда нет возможности установить другой тип устройства. Он скапливает воду в специальной камере и не позволяет противным канализационным запахам попадать в помещение. Устройство удобно в эксплуатации, не накапливает слизи и прочих налетов, а также довольно прочное и доступное. Может применяться как для кухонных раковин, так и для установки в ванных комнатах около стиральных машин или умывальников. С тем, что такое плоский сифон, вы разобрались, теперь следует лучше разобраться в принципе его работы, а также конструкции данного устройства.
Сифон: назначение и принцип работы
Сифон — сантехническое изделие, часть системы для отвода сточных вод в канализацию. Обеспечивает изоляцию от проникновения неприятных запахов и газов из канализации в квартиру. Конструктивно может выполняться в виде трубы изогнутой формы U- или S-образно располагаясь в горизонтальной плоскости.
За счет перепада высот и согласно принципа сообщающихся сосудов обеспечивается удержание определенного количества жидкости и твёрдых тяжелых частиц.
Схема сифона
Виды сифонов
По виду условно можно разделить сифоны на:
- Внутренние — монтируются в тумбочке под мойкой или под раковиной.
- Наружные — обычно имеют декоративную отделку и могут не прикрываться так, как их внешний вид не испортит интерьер помещения.
- Совмещенные — когда основная часть сифона монтируется в нише в стене или элементах мебели, а наружу выводится только часть для подключения сливного шланга от стиральной машины.
Также различают сифоны и по материалу:
Пластиковые модели сейчас наиболее распространены.
Плюсы:
- легки и удобны в монтаже;
- их резиновые уплотнители не дают воде протекать;
- пластиковые резьбы легко затягиваются от руки и практически не закисают.
Недостатком является то, что со временем они могут растрескиваться и при очередной чистке вы можете просто не собрать сифон обратно.
Металлические сифоны часто изготавливают из латуни или других металлов.
Плюсы:
- они долговечны;
- при правильном монтаже и обслуживании — это практически вечная деталь канализации.
Недостатки:
- они больше весят;
- при отсутствии слесарных навыков есть риск перетянуть резьбу при затяжке или неправильно обеспечить герметизацию;
- при неправильном монтаже возможно его дальнейшее окисление и заклинивание. В результате вы не сможете его разобрать без повреждений;
- существенно более высокая стоимость, чем у пластиковых моделей.
Для чего нужен обратный клапан
Отдельные варианты сифонов оснащаются обратным клапаном. Это простое устройство представляет собой поплавок, расположенный на поворотном соединении двух труб, смысл заключается в том, что, когда вода поступает из водоприемника (стиральной машины, мойки, унитаза и прочего) в канализацию клапан открывается и вода уходит в канализацию. Если по какой-то причине вода из канализации течет в обратном направлении, то есть в квартиру, клапан закрывается и не даёт ей ходу.
Это и есть его основное предназначение. Особенно актуальна такая проблема для жителей нижних этажей многоквартирных домов — если засорится канализация к ним потекут сточные воды от всех жителей вышестоящих квартир.
Советы по выбору сифона для стиральной машины
Выбор сифона для стиральной машины зависит от её расположения. Если у вас стиральная машина стоит отдельно, например, в ванной комнате или на кухне вдали от мойки, то уместно использовать встраиваемые сифоны. В таком случае трубопроводы или их часть прокладывают в стене или за облицовочными материалами, что актуально при отделке стен вагонкой, пластиком или гипсокартоном.
Совет! Если у вас нет возможности переделать коммуникации и подключить стиральную машину стационарно, то обратите внимание, что в комплекте со стиральной машиной есть специальный держатель для сливного шланга. Он нужен чтобы закрепить её на раковине, ванной или унитазе, а её конструкция обеспечивает перегиб шланга имитируя сифон
Также с помощью этой детали можно ввести и закрепить шланг в канализационной трубе.
Если стены из бетона и отделаны кафелем или обоями тогда разумнее прокладывать коммуникации наружным способом. В этом случае самым практичным решением будет установка сифона для раковины с отводом для подключения стиральной машины. Так вы получите водоприемник с минимальными переделками канализационного трубопровода, а значит это и самый дешевый вариант.
Установка встраиваемого сифона в бетонные стены трудозатратна и не рекомендуется, потому что в соответствии со строительными нормативами — все коммуникации должны быть доступны для обслуживания. В противном случае вам будет сложно устранить протечку труб — придется разбивать лицевую часть стены.
Но если стиральная машина удалена от точек для слива воды — придется либо прокладывать канализационную ПВХ-трубу возле плинтуса или внутри стены
В случае, когда стиральная машинка расположена на кухне в непосредственной близости с мойкой — в сливную трубу устанавливают У-образный тройник, в современных водопроводах из ПВХ это делается легко — все повороты, тройники и муфты просто стыкуются между собой и удерживаются на резинках. Тогда слив стиральной машины подключают к канализации, на конец трубы надевают резиновую уплотнительную манжету, она предотвращает протечки воды и проникновение неприятных запахов.
