Отопление в частном доме из полипропиленовых труб своими руками

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
2. АГВ, или, может быть, любой иной котел отопления.
3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
4. Радиаторы, прочие теплоотдающие элементы.
5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.

2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см	11	9	7.5	6.3	5	4	3.2	2.5	2
Время разогрева, сек	50	40	30	24	18	12	8	7	7
Время для соединения, сек	12	11	10	8	6	6	6	4	4
Охлаждение, мин	8	8	8	6	5	4	4	3	2
Каким должен быть шов, см	4.2	3.8	3.2	2.9	2.6	2.2	2	1.8	1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Полипропиленовые трубы в конвекционных системах

Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.

В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.

https://youtube.com/watch?v=5ixPbefe9p0

Виды и характеристики полипропиленовых труб для отопления

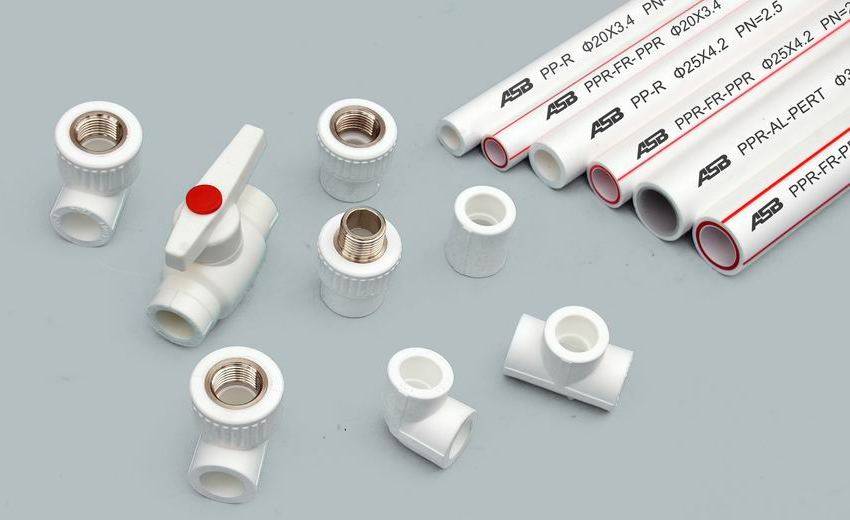

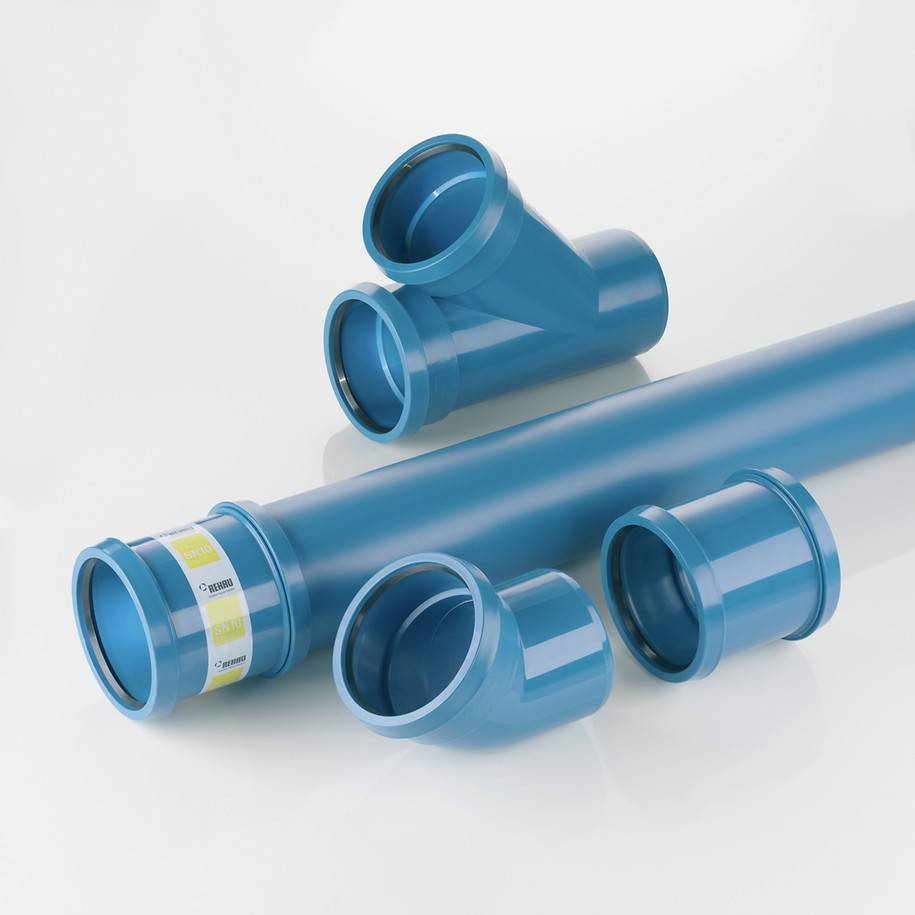

На сегодняшний день производитель предлагает довольно широкий ассортимент подобных изделий

На это обязательно нужно обращать внимание при приобретении – ведь конструктивные различия влияют и на условия эксплуатации полипропиленовых труб. Такие изделия могут быть как однослойными, так и многослойными

Начнем с однослойных, как самых простых. Они могут быть с маркировкой:

1. PPH – это самый простой вид, применяемый для монтажа трубопроводов промышленного назначения, а также холодного водоснабжения.
2. PPВ – Немного более сложный тип. Эти трубы подходят для монтажа отопления, что так же не исключает их применение в системах холодного водоснабжения.
3. PPR – Область применения этих труб уже немного шире, чем у предыдущих. Разрешается использование в системах не только холодного, но и горячего водоснабжения.
4. PPs – самые сложные по составу. Допустимый предел температуры – до +95°С. Подобные трубы можно использовать даже в парных. Из недостатков можно отметить довольно высокую стоимость.

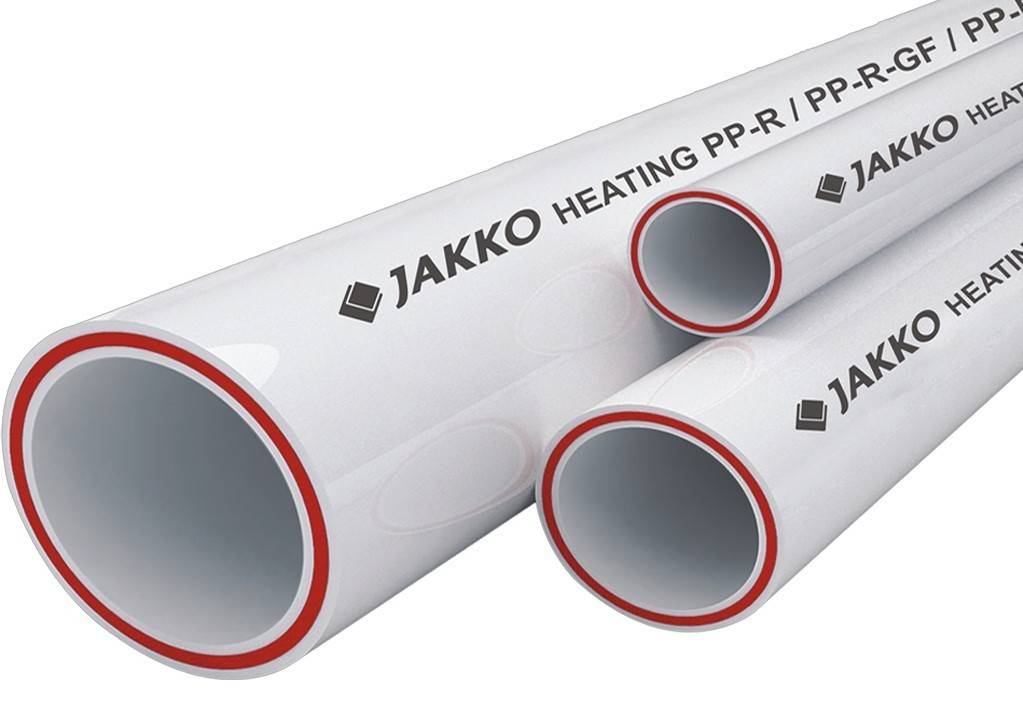

Многослойными называют армированные полипропиленовые трубы для отопления – между слоями пластика прокладывается стеклоткань или алюминий. Такие сантехнические изделия уже можно изгибать, хотя и варятся они не хуже, чем однослойные.

Армирование может быть следующим:

• внешнее – сплошной алюминий,
• внешнее – перфорированный алюминий,
• внутреннее – алюминиевый лист,
• внутреннее – стекловолокно,
• композитными материалами.

Следует понимать, что внешнее армирование в достаточной степени затрудняет пайку трубопровода (покрытие в местах варки приходится снимать), а значит лучше обратить внимание на изделия со стекловолокном или композитами. Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет

Ведь в этом случае изделие в принципе не может расслоится. Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой

Какие пропиленовые трубы для отопления лучше, решать конечно каждому лично, но если обратить внимание на характеристики, то у армированных стекловолокном конкурентов нет. Ведь в этом случае изделие в принципе не может расслоится

Причиной этому становится то, что волокно при изготовлении в буквальном смысле впаивается в полипропилен, а не склеивается со слоями, как это происходит с алюминиевой прослойкой.

Стандартные размеры и диаметры полипропиленовых труб

Главное, что следует понимать, если решено заменить магистраль отопления в доме с металлической на полипропиленовую, это разницу внешних размеров. Совпадать должен именно внутренний диаметр, внешний при этом будет отличаться. Происходит это по причине того, что стенки у полипропиленовых труб толще, чем у стальных. При разводке отопления в домах чаще всего используются изделия, сечением от 32 до 40 мм. Если же речь идет о теплом поле, то в этом случае достаточно 16 мм.

Мнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаВнутренний диаметр полипропиленовых труб для отопления частного дома, представленных на российских прилавках, всегда идентичен сечению старых стальных труб. Это сделано для удобства замены старых коммуникаций.

Есть еще один нюанс, который следует учитывать при приобретении подобного материала. Размер ПП трубы обычно указывается именно по внешнему диаметру, а значит очень легко можно ошибиться. В результате придется либо снова отправляться в магазин и менять трубы (если это возможно), либо вновь платить деньги и приобретать то, что нужно. Чтобы этого не произошло нужно поступить следующим образом. Зная необходимый внутренний размер требуется уточнить наружный диаметр ПП трубы и вычесть из него две толщины стенки. Именно таким образом и получим необходимые нам данные.

Комплектация проекта

Отопление в частном доме из полипропиленовых труб своими руками будет создать проще, если заранее подготовить необходимые материалы, инструменты:

• Кроме определенного количества труб приобретают фитинги, задвижки, краны и другие части трассы.
• В систему включают бак для теплоносителя, расширившегося при нагреве. Для защиты от чрезмерного давления устанавливают специальный клапан.
• Радиаторы оснащают регуляторами и кранами Маевского.
• Для работы с трубами понадобится резак и специальный аппарат для пайки.

Комплектующие детали

Разводка по стенам

Для того чтобы сделать правильное крепление полипропиленовых труб к стенам, размечается схема разводки. В процессе работы понадобятся клипсы подходящего размера, дюбеля и саморезы. Прокладка труб проводится с небольшим наклоном в сторону течения воды.

Чтобы исключить застой теплоносителя и уменьшить гидравлическое сопротивление в системе, желательно избегать изгибов и разветвлений. Монтаж трубопроводов можно сделать двумя способами: верхним и нижним.

Верхняя

Такая схема разводки предполагает установку подающего трубопровода вверху – на чердаке или под потолком. К радиаторам теплоноситель подается по вертикальным стоякам, а возвращается к теплогенератору по трубам, проложенным в подвале или по полу.

Схема верхней разводки отопления

Нижняя

В этом случае подача и возврат теплоносителя осуществляется по параллельным трубопроводам, проведенным по полу или под потолком подвала. По нижней схеме горячая вода подается независимо в каждый нагревательный прибор.

Пример верхней и нежней разводки отопления

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

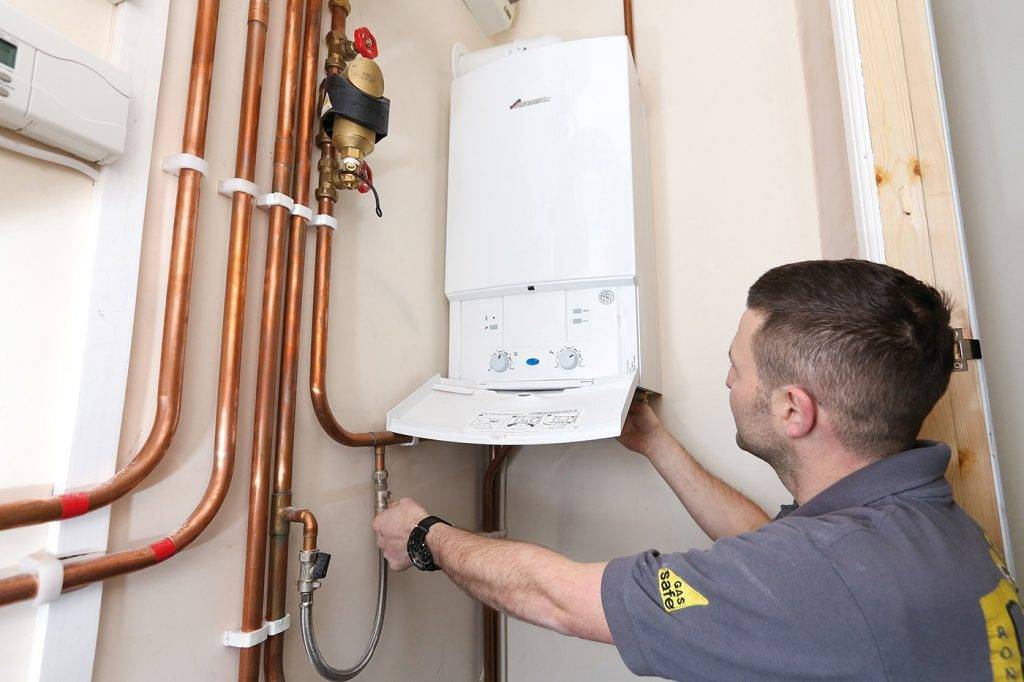

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

Меры безопасности

При работе с нагревательным аппаратом необходимо соблюдать меры индивидуальной защиты:

• Паяльник должен быть установлен на горизонтальной поверхности в свободном от материалов месте.
• На мастере должны быть обязательно защитные перчатки (для работы с горячими инструментами), удобная спецодежда.
• Не следует наклоняться над плавящимся пластиком, поскольку в процессе выделяются вредные пары.
• Помещение должно быть относительно чистым. Рабочая поверхность — свободной от пыли, мусора.
• Соединение вилки паяльника с сетью должно быть плотным, шнур свободным.

Рекомендуем ознакомиться: Как работает электромагнитный (соленоидный) клапан — правила выбора и монтажа

Предварительный прогрев сварочного инструмента проводят 20 минут, если на нем нет соответствующего индикатора.

Преимущества полипропиленовых изделий в отопительной системе

• Очень простой монтаж. Проложить такую сеть можно своими силами, а для стальных аналогов нужно использовать профессионального сварщика.
• Полипропиленовые изделия не подвергаются коррозии, а это в значительной мере повышает сроки использования сети.
• Внутри заготовок не образуются отложения, и они не забиваются так, как стальные трубопрокатные аналоги.
• Полипропиленовые изделия очень гибкие, но при этом они имеют большой показатель механической устойчивости, они функционируют при большой температуре и давлении.
• Жидкость в такой магистрали циркулирует лучше, и это повышает теплоотдачу сети.
• Затраты на такую сеть значительно меньше, если сравнивать с другими материалами.

Все эти характеристики привели к тому, что данные трубопрокатные материалы применяют все чаще и чаще.

Особенности отопления из полипропиленовых труб, плюсы и минусы

Решение обустроить отопление частного дома своими руками из полипропилена, имеет свои особенности, которые необходимо учитывать перед началом непосредственных монтажных работ:

• спланировать от начала до конца всю систему отопления (особенно если отопление в квартире);
• выбрать котел, радиатор и расширительные баки;
• обозначить места их расположения;
• спланировать места разводки под трубы;
• рассчитать необходимое количество труб (исходя из количества комнат, соединений, углов, простенков).

Трубы для монтажа.

Армированные трубы из полипропилена.

В частных дома удобно использовать отдельную комнату для котла, если планируется отвод воздуха через дымоход, то есть естественным образом, но только в том случае, если конструкция котла предполагает такое решение. Для домов и квартир необходимо выбирать армированные трубы из полипропилена, которые изготовлены надежными производителями.

Отдельная комната для котла.

Установленное отопление в квартире своими руками из полипропилена так же целесообразно, как и в частном доме. Выбирая такой вид обогрева, владелец дома и квартиры получает массу приоритетов:

1. Самостоятельно обустроенной отопительной конструкции, можно доверять. Она надежна, так как владелец самостоятельно выбирал первостепенные и сопутствующие детали для сети.
2. Она проста в монтаже. С обустройством данной конструкции справиться человек, который никогда ранее не имел дело с подобными рода работами.
3. Долговечность конструкции подтверждена ее материалами и их качественными характеристиками.
4. Нет риска протечки. Есть возможность не переживать за испорченный ремонт или жалобы от соседей.
5. Экономичность установки подтверждается уже в первый год использования.
6. Никакие посторонние шумы не потревожат домочадцев во время работы системы.
7. Отопление из полипропилена относительно недорогое.

Пропускная способность труб позволяет использовать их в целях назначения долгие годы. Налет солей и тяжелых металлов совершенно не задерживается на полипропилене, так же он не подвластен коррозийным процессам. Такие трубы довольно прочные, но и одновременно легкие. Обустройство частного дома своими руками такой установкой избавит от проблем во время зимнего сезона на многие десятилетия.

Схемы водяного отопления из полипропилена для частного дома

Монтаж труб производится двумя стандартными схемами:

Параллельная или коллекторная разводка

Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.

При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.

Последовательное тройниковое соединение

Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.

Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.

Классификация

Существующие нормы ГОСТ устанавливают классификацию, отталкиваясь от которой данный материал возможно использовать в конкретных условиях. Изделия из полипропилена делят на несколько категорий:

• 1 (системы горячей воды до 60 градусов);
• 2 (системы горячей воды до 70 градусов);
• 4 (обогрев пола и радиаторов до 70 градусов);
• 5 (радиаторы до 90 градусов).

К примеру, если нужно сделать низкотемпературную отопительную систему, то по маркировке на наружном покрытии труб возможно определить необходимый материал. Предполагая установить отопление из полипропилена в помещении самостоятельно, основной материал выбирает мастер с учетом:

• запланированных характеристик эксплуатации;
• способа нагревания теплоносителя;
• используемой регулировочной системы.

Необходимо рассчитать сроки использования устанавливаемой системы отопления, применяя показатели:

• верхние параметры Траб и Pраб;
• толщина стенок трубы;
• внешний диаметр;
• степень безопасности;
• длительность отопительного сезона.

Важно! Обозначения полипропиленовых труб указывают параметры эксплуатации. Учитывая данную маркировку, без труда подбирается материал под соответствующую конфигурацию системы отопления

Используемое для монтажа оборудование

Паяльник для полипропиленовых труб – или «утюг», как его иногда называют – отлично подойдет для монтажа системы отопления своими руками из полипропиленовых труб. Выбирая ручной аппарат для сварки ПП труб, необходимо учесть ряд нюансов:

• недорогой паяльник для труб оснащается только самыми распространенными насадками. Как правило, это металлические элементы, покрытые защитным слоем тефлона. Более дорогие модели комплектуются насадками из медного сплава;
• чем шире температурный диапазон и выше мощность, тем удобнее будет такой «утюжок» в использовании. Качественный монтаж системы отопления полипропиленовыми трубами обеспечивается соблюдением температурно-временных параметров пайки;
• дешевый паяльник для ПП труб не проработает долго;
• важна форма паяльника. Трубообразный паяльник для полипропиленовых труб стоит дороже, чем молотообразный. Но им гораздо удобнее осуществлять встречные стыки и своими руками сваривать трубы с фитингами – уголками в труднодоступных местах.

Богатая комплектация профессионального оборудования — это еще не повод для его приобретения. В продаже есть дополнительные насадки и для ручного паяльника для ПП труб.

Паяльники в виде трубы используют насадки другого типа, стандартный «утюжок», соответственно, не сможет работать с насадками от трубчатого сварочного агрегата для пайки ПП труб.

Профессиональные же монтажные бригады используют сварочные аппараты механического типа. Для совмещения стыков труб большого диаметра, которые сложно удержать в руках, используют специальный гидравлический привод.

Он дает возможность комфортно работать с полипропиленовыми трубами диаметром свыше 4 см. Такой аппарат характерен малым коэффициентом температурной погрешности и высокой надежностью.

Но монтаж отопления из полипропиленовых труб механическим аппаратом потребует от оператора определенных навыков работы.

Монтаж. Основные требования

В процессе монтажа придерживайтесь следующих рекомендаций:

• резка труб на отдельные фрагменты и куски выполняется только с использованием специальных ножниц;
• резку осуществляйте строго под углом 90;
• не делайте слишком длинные цельные участки отопительного контура, избегайте излишнего количества изгибов в рабочей магистрали;
• под рукой необходимо иметь достаточное количество держателей и креплений для труб, обеспечив тем самым устойчивость всего трубопровода, исключив эффект провисания;
• перед соединением отрезков и фрагментов проверьте края и внутренний диаметр на отсутствие загрязнений;
• монтаж выполняется только при плюсовой температуре воздуха, не ниже 5С.

Для укладки магистрали отопления полипропиленовыми трубами важно сохранить целостность расходного материала. Избегайте механических повреждений труб, которые потом лягут в основу трубопровода

Зачистка обязательна. Алюминий не паяется, поэтому с помощью шейвера уберите лишний алюминий на глубину 1-2 мм. Это гарантирует в процессе пайки необходимую прочность и герметичность соединения.

Для создания резьбового соединения используются специальные фитинги, изделия в которых уже имеется нарезанная резьба.

В процессе пайки паяльник нагревается до температуры 260С. Ни больше, ни меньше нагревать паяльник не рекомендуется. В противном случае можно перегреть полипропилен или наоборот, не добиться необходимой прочности соединения. Сразу осуществлять после пайки дальнейший монтаж не следует. В течение 3-5 минут спаянное соединение должно находиться в спокойном положении.

Как только монтаж закончен. Вся отопительная система проверяется на функциональность во время тестового пуска. Температуру воды доводят до оптимальной не сразу, в течение нескольких дней, тем самым увеличивая нагрузку, рабочее давление и скорость подачи теплоносителя. Во время тестового пуска проверяются все места соединений и подключения к радиаторам.

Выбор схемы отопления

Дешевле других вариантов – однотрубная схема водяного отопления частного дома своими руками. В таком проекте радиаторы отопления соединяются последовательно, поэтому количество составляющих трассы минимально. Но надо отметить, что самые дальние приборы будут работать с небольшой температурой жидкости. Их автономная регулировка невозможна, равно как и подключение оборудования к управляющему современному комплексу категории «умный дом».

Однотрубная система не способна эффективно выполнять свои функции во всех помещениях дома

Больше возможностей у пользователей при выборе схемы с распределительным устройством. Для питания отдельных радиаторов, или нескольких блоков, используется коллектор. При необходимости можно установить датчики и электромагнитные приводы для автоматизированного подержания комфортной температуры.

Распределительный узел коллекторной системы

Классификация

Существующие нормы ГОСТ устанавливают классификацию, отталкиваясь от которой данный материал возможно использовать в конкретных условиях. Изделия из полипропилена делят на несколько категорий:

• 1 (системы горячей воды до 60 градусов);
• 2 (системы горячей воды до 70 градусов);
• 4 (обогрев пола и радиаторов до 70 градусов);
• 5 (радиаторы до 90 градусов).

К примеру, если нужно сделать низкотемпературную отопительную систему, то по маркировке на наружном покрытии труб возможно определить необходимый материал. Предполагая установить отопление из полипропилена в помещении самостоятельно, основной материал выбирает мастер с учетом:

• запланированных характеристик эксплуатации;
• способа нагревания теплоносителя;
• используемой регулировочной системы.

Необходимо рассчитать сроки использования устанавливаемой системы отопления, применяя показатели:

• верхние параметры Траб и Pраб;
• толщина стенок трубы;
• внешний диаметр;
• степень безопасности;
• длительность отопительного сезона.

Выводы и рекомендации

По отзывам профессионалов, полипропиленовые трубы подходят для отопления. Их преимущества будут использованы в полной мере, если учесть рассмотренные выше сведения.

Профессионалы создают соединения быстро и точно. Новичку придется потренироваться

Чтобы сократить стоимость надо внимательно изучить особенности проекта. Где есть свободный доступ, можно применять изделия дешевле, из полипропилена без армирования. Для полного анализа необходимо рассмотреть:

• разные виды изделий;
• технологии монтажа;
• совместимость с отопительными системами современного уровня.

Следует сложить совокупные затраты с эксплуатационными расходами. Обязательно проверьте срок службы, заявленный производителем.
