Интеграция СЭС в общее электроснабжение дома и другие возможные варианты установок
Но даже если купить солнечные батареи для отопления в таком количестве хватит денег, что делать с выработкой весной, летом и осенью? Ведь генерация СЭС на 30 кВт составляет в такие месяцы 100-180 кВт*ч в сутки, тогда как для полного потребления дома в это время достаточно 25 кВт*ч.
Даже такой объем позволит снабжать энергией следующий примерный набор устройств:
| Электроприборы | Мощность, Вт | Количество | Время применения (часов в сутки) | Потребление (кВт*ч в сутки) |
| Внутреннее и внешнее освещение | 10 | 20 | 5 | 1 |
| Зарядки для телефонов | 5 | 2 | 1 | 0,01 |
| Телевизоры | 80 | 2 | 3 | 0,48 |
| Компьютеры и ноутбуки | 150 | 2 | 12 | 3,6 |
| Фен | 1000 | 1 | 0,5 | 0,5 |
| Холодильник | 50 | 1 | 24 | 1,2 |
| Электрочайник | 2000 | 1 | 0,2 | 0,4 |
| Микроволновая печка | 800 | 1 | 0,3 | 0,24 |
| Электроплита | 2000 | 1 | 3 | 6 |
| Электрокотел для подогрева воды | 2500 | 1 | 2 | 5 |
| Кондиционер | 800 | 1 | 3 | 2,4 |
| Стиральная машина | 1500 | 1 | 2 | 3 |
| ИТОГО: | 23,83 |
Куда использовать остальные 40-100 кВт? И существует ли вариант «сброса» излишков в централизованную сеть? Рассмотрим эти вопросы подробно.
Основным недостатком солнечной станции, установленной исключительно для автономного отопления дома солнечными батареями в зимний период, является её неэффективное использование. Ведь в остальное время года, когда ежемесячная генерация намного выше, будет много излишек электроэнергии. В этом нет ничего критичного для оборудования, оно само снизит генерацию и ничего с этим делать не нужно. Вопрос в другом, куда можно потратить эту лишнюю энергию во благо?
Ситуацию могла бы исправить установка не полностью автономной, а гибридной или сетевой версии, при условии наличия стабильной центральной электросети. Но и это не панацея, ведь, при ныне действующем российском законодательстве, такие варианты не дадут быструю окупаемость.
Более того мы рассчитали станцию на 30кВт, а продавать энергию в централизованную сеть на договорных условиях для частных станций мощностью более 15 кВт запрещено, нужно будет ограничивать продажу (в настройках системы) до 15кВт. Сетевая или гибридная модификация меньшей мощности может помочь решить вопрос, но излишки пришлось бы реализовывать по оптовой цене для региона – т.е. в среднем по 2 руб. за 1 кВт*ч. Учитывая стоимость оборудования, затраченную на СЭС для отопления солнечными батареями, подобный выход (при наличии стабильной центральной сети), финансово абсолютно нецелесообразен.
Интеграция СЭС в существующие системы отопления
Последний, вполне приемлемый вариант – использовать солнечные панели для обеспечения электроэнергией отдельных элементов уже существующих отопительных систем дома.
Газовый и твердотопливный котлы.
В таких отопительных системах необходимо снабжать электроэнергией только двухконтурный котел (или насос, если он технически не интегрирован в котел). Его потребление – не более 60-100 Вт/час, или 0,1 х 24 = 2,4 кВт*ч/сутки. В этом случае достаточно будет электростанции на 2,5-3 кВт, стоимостью не более $2500-3000 из 8-10 панелей, которые поместятся на любой крыше. А в летнее время года, такой системы будет достаточно чтобы снабжать электричеством весь дом.
2.
Тепловые насосы.
Следующий способ отопления солнечными батареями – обеспечить э/э тепловые насосы. Для частного дома площадью 80м2 расчет потребления электроэнергии при таком виде отопления довольно сложный и зависит от многих субъективных факторов. Для тепловых насосов необходимой мощности может понадобится СЭС мощнее, чем для газового отопления той же площади – на 5-8 кВт.
Экскурс в историю
Первый солнечный коллектор был изобретен более двух столетий назад: его работа основывалась на том, что темная поверхность нагревается более интенсивно, чем светлая.
Швейцарский плоский коллектор стал сразу использоваться в повседневной жизни. Именно это приспособление в 19 веке помогало готовить пищу Д. Гершелю, когда он отправился в свою знаменитую африканскую экспедицию.
В 1908 году В. Бейли разработал теплоизолированный коллектор с медными трубками. Это позволило вывести принцип солнечного отопления на современный уровень понимания, но ощутимые сдвиги произошли лишь в 70-е годы прошлого века.
Причиной внимания к альтернативным источникам энергии стал кризис на рынке нефти. Ученые многих стран возобновили активную работу в области использования природного тепла, что позволило значительно увеличить эффективность работы систем отопления от солнца. Подобные разработки стали иметь стратегическое значение в политике государств.
Что собой представляет солнечный коллектор и принцип его действия
Солнечный тепловой коллектор является техническим устройством, которое способно преобразовывать солнечную энергию в тепловую. Его применяют для получения горячей воды, которая в дальнейшем может быть использована для различных нужд. Главное отличие солнечных коллекторов от других вариантов аналогичной техники заключается в принципе изменения во время нагрева плотности воды. Холодные массы вытесняют наверх нагретый водяной поток, благодаря чему нет необходимости в использовании дополнительного насосного оборудования.
Схема принципа работы солнечного теплового коллектора
Принцип работы устройства состоит в следующем. Солнечная энергия абсорбируется в приемном устройстве, в качестве которого можно использовать медные или стеклянные поверхности темного или черного цвета. Такие материалы характеризуются хорошей способностью поглощения энергии.
Солнечные нагреватели воды удобно располагать на крыше, где много места и куда попадает максимальное количество солнечного света. Здесь такие устройства не занимают полезное пространство и никому не мешают. Далее тепло из накопителя переносится в бак с теплоносителем. Это может быть вода, антифриз или другая жидкость, которая используется в системе отопления.
В большинстве случаев применяется смесь, состоящая из 40% гликоля и 60% дистиллированной воды. Теплоноситель, который нагревается до определенной температуры, подается к радиаторам посредством системы трубопроводов.
Направление движения воды в системе может меняться благодаря смесителю. Остывшая и теплая вода постоянно сменяют друг друга. Такая естественная циркуляция происходит благодаря расширению теплой воды, которая поднимается, вытесняя холодную в нагревательный бак.
Солнечный коллектор – это устройство для преобразования солнечной энергии в тепловую
Эта система отопления должна быть оснащена теплоизоляционным слоем толщиной не менее 25-30 см, что обеспечит ее эффективную и стабильную работу. В качестве накопительной емкости для теплоносителя лучше использовать резервуар прямоугольной формы. Здесь может быть расположен дублирующий нагревательный элемент. Он будет автоматически включаться в работу, когда создаются погодные условия, которые не способствуют нагреву теплоносителя до необходимой температуры.
1 Методы использования
Энергию солнечного света применяют уже давно и успешно, поэтому технология не является инновацией. Но пользуются такой услугой чаще всего жители жарких стран и южных широт, так как в теплых климатических условиях добывать такой альтернативный ресурс можно круглогодично. А вот северные регионы, где существует недостаток естественного излучения, используют солнечное отопление только как дополнительный вариант.
Своеобразными посредниками между солнцем и механизмом, который образует энергию, являются солнечные батареи и специальные коллекторы. Притом эти элементы могут различаться как по назначению, так и по конструкции. Но суть их работы заключается в аккумулировании солнечной энергии для последующего использования.
Батареи представлены в виде панелей, на одной стороне которых имеются фотоэлементы, а на другой — фиксирующий механизм. Такую конструкцию вполне реально смонтировать самостоятельно, но можно приобрести уже готовые изделия, продающиеся в широком ассортименте.
Гелиосистема — прибор, который является частью системы отопления. Он представляет собой большой теплоизолированный короб, в который встроен теплоноситель. Такое устройство вместе с батареями закрепляют на приподнятом щите, обращенном к светилу. Разрешается также просто уложить обогревательные элементы на скате крыши.
Само преобразование осуществляется в трубах, которые расположены внутри коробки. Использовать солнечные батареи для отопления дома зимой вполне реально, но при условии, что солнечных дней в году будет не меньше двухсот.
Место под солнечную электростанцию – как и где устанавливать?
Монтируют солнечные батареи обычно на крыше дома, или же на территории участка на открытых местах. Направлением на Юг, под углом к горизонту. Если батарея работает круглый год, то угол наклона долен быть равен географической широте места установки. Если оборудование эксплуатируется только летом, то широте минус 15 градусов.
Угол наклона солнечной батареи
Эффективность системы можно повысить, если батареи будут размещены на трекере, который следит за Солнцем и поворачивать их. Но это также приведёт к её усложнению и удорожанию.
Другие критерии установки:
- место установки не должно затеняться деревьями или другими зданиями;
- между панелями должен быть вентиляционный зазор;
- нужно предусмотреть условия для очистки панелей.
Стоимость системы
Фиксированной стоимости индивидуального отопления с использованием солнечных коллекторов не существует, так как в ней всегда присутствует котел, и каким он будет – напольным или настенным, конденсационным или традиционным, газовым, дизельным или электрическим – решается под каждый конкретный дом. Также, как и в любой другой отопительной системе, цена будет складываться из таких показателей, как площадь дома, расчет теплопотерь, наличие и площадь теплых полов.
В случае с организацией горячего водоснабжения посредством подключения солнечных коллекторов, существуют разработанные пакетные предложения, так как необходимый объем воды можно классифицировать по количеству проживающих в доме людей и общему числу потребителей. Например, стоимость системы горячего водоснабжения с использованием плоского солнечного коллектора немецкой компании Huch EnTEC составит около 165000 рублей. В эту сумму входят также все необходимые крепепжи, термостатический смеситель, группа подключения расширительного бака, бивалентный водонагреватель, группа безопасности водонагревателя, незамерзающий теплоноситель для гелиосистемы.
Сравнение характеристик солнечных коллекторов
Самым главным показателем солнечного коллектора является КПД. Полезная производительность разных по конструкции солнечных коллекторов зависит от разности температур. При этом плоские коллекторы значительно дешевле трубчатых.
Значения КПД зависят от качества изготовления солнечного коллектора. Цель графика показать эффективность применения разных систем в зависимости от разницы температуры
Для солнечных коллекторов есть несколько важных характеристики:
- коэффициент адсорбции – показывает отношение поглощенной энергии к общей;
- коэффициент эмиссии – показывает отношение переданной энергии к поглощенной;
- общая и апертурная площадь;
- КПД.
Апертурная площадь – это рабочая площадь солнечного коллектора. У плоского коллектора апертурная площадь максимальна. Апертурную площадь равна площади абсорбера.
Особенности установки.
Отопление от солнечных батарей в значительной мере зависит от правильности их установки. Предлагаем несколько советов, которые помогут обеспечить получение максимальной электроэнергии:
- необходимо проверить прочность поверхности, на которую планируется монтировать солнечные батареи;
- должна быть выполнена правильная их ориентация относительно солнца;
- необходимо установить правильный угол наклона;
- проверить, чтобы их не затеняли другие предметы.
Экран на батарею отопления своими руками. — здесь больше полезной информации.
Солнечные батареи для отопления дома рекомендуется монтировать на южном склоне крыши. В идеальном варианте их наклон желательно обеспечить в соответствии с географической широтой местности. Поверхность панелей в таком положение будет получать под прямым углом максимальный поток света. Тень от деревьев, соседних сооружений, от антенны. Ведь даже небольшой затененный участок будет значительно снижать эффективность выработки электроэнергии.
Определившись с участком монтажа солнечных панелей, необходимо проверить прочность кровельной конструкции. Если возникнут сомнения, тогда лучше усилить ее.
Вас заинтересует эта статья — Как выбрать электрокотел для отопления?
Во время эксплуатации производители рекомендуют производить периодическую очистку поверхности солнечных батарей от пыли, грязи, снега зимой. Так как это существенно влияет на их производительность.
Установка солнечных батарей, видео:
Правила установки солнечных панелей.
Производители солнечных батарей в основном поставляют в комплекте все необходимые элементы крепления для любого варианта монтажа. Поэтому установку панелей можно выполнить своими руками. Учитывая конструктивные особенности кровельной поверхности, существует несколько способов монтажа:
- наклонный – при любом угле наклона ската;
- горизонтальный – если плоская крыша;
- свободностоящий – располагают их на опорных специальных конструкциях;
- интегрированный – солнечные панели являются элементами конструкции здания.
При установке солнечных батарей на плоскую крышу необходимо обеспечить зазор между ними и поверхностью кровли. Это исключит нагрев светоприемных элементов и существенное снижение их производительности. На темных крышах желательно проложить светлое покрытие. Это обеспечит хорошее дополнительное рассеивание светового потока и будет препятствовать перегреву панелей. При установке батарей в несколько рядов между ними должно быть расстояние, составляющее 1,7 от высоты панелей.
Несмотря на простоту установки для ее выполнения желательно обратиться к специалистам
В этом случае вы получите качественный монтаж по всем правилам и главное – гарантийное сервисное обслуживание и ремонт на весь период эксплуатации, что немаловажно при высокой стоимости солнечных батарей
Выбираем солнечный коллектор
Конструкция солнечного коллектора
Для эффективной работы отопления с помощью солнечной энергии рекомендуется установка коллекторов. Они представляют собой систему трубопроводов, по которым протекает теплоноситель. Для защиты и лучшего фокусирования солнечной энергии конструкция защищена прозрачной стеклянной панелью.
Для повышения эффективной работы оборудования в нем можно использовать различные типы теплоносителя, которые не изменят своих свойств под воздействием отрицательных температур
Это важно для регионов с холодной зимой. Кроме этого необходимо тщательно проанализировать предложения на рынке и выбрать оптимальную конструкцию
В настоящее время производители предлагают несколько способов организации отопления частного дома солнечными коллекторами:
- Вакуумные коллектора. Оптимальный вариант для организации пассивной системы солнечного отопления. Характеризуются практически полным отсутствием тепловых потерь;
- Плоские коллектора. Экономный вариант солнечного отопления. Представляют собой систему труб, защищенных прозрачным материалом. Чаще всего используются для горячего водоснабжения в летний период. Применение для комбинированного солнечного отопления требует учета графика температур в зимний период и тщательный выбор теплоносителя.
Выбор во многом определяется предварительными расчетами – требуемой мощности и периодичностью работы теплоснабжения. В качестве эконом варианта можно рассматривать возможность самостоятельного изготовления плоских коллекторов для отопления солнечной энергией своими руками.

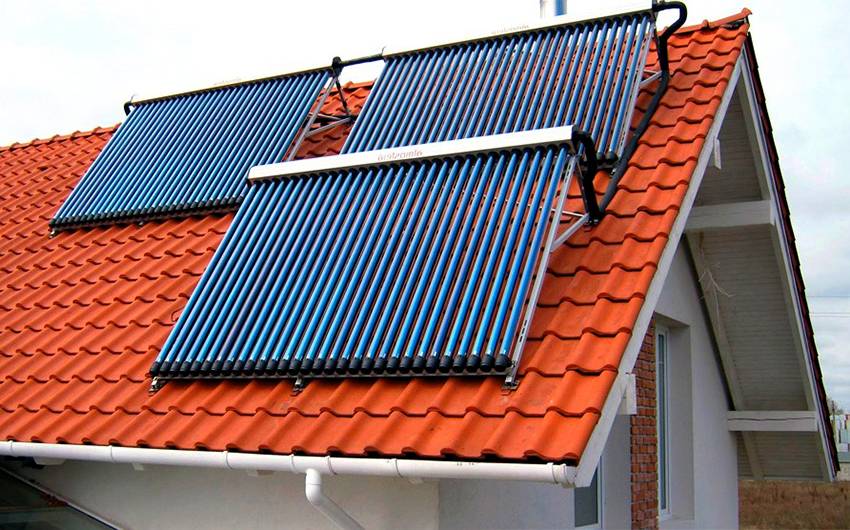

Вакуумные коллекторы для отопления
Конструкция вакуумного солнечного коллектора
Одной из проблем эксплуатации солнечных радиаторов для отопления дома являются большие тепловые потери. Они обусловлены особенностями эксплуатации – панель должна находиться вне отапливаемого помещения для поглощения солнечной энергии. Для решения этого вопроса был разработан вакуумный солнечный коллектор для системы отопления.
Конструкция вакуумных коллекторов состоит из внешнего корпуса и внутренней системы стеклянных труб. Для лучшей изоляции трубопроводы отделены от внешней среды вакуумной прослойкой с разряженным воздухом. Фактически вся установка представляет собой большой прозрачный термос.
Специфика вакуумного солнечного коллектора в системе отопления заключается в следующем:
- Использование в качестве теплоносителя специальной жидкости с низким порогом закипания. При этом происходит более эффективная передача тепловой энергии через теплообменник основному теплоносителю отопления – воде;
- Нанесение на внутреннюю поверхность специального покрытия, увеличивающего поглощательную способность тепловой солнечной энергии;
- Независимость работы от внешней температуры воздуха.
Для нормального функционирования системы потребуется обеспечить надежную теплоизоляцию теплообменника. Также следует утеплить трубопровод в местах прохождения через неотапливаемые помещения – чердак, кровельный пирог. Для расчета солнечного коллектора для отопления можно применять стандартные схемы. Но нужно учитывать, что его работа будет неэффективной при снижении температуры теплоносителя в контуре до +22°С.
Плоские солнечные коллекторы для отопления
Плоский солнечный коллектор
Для создания солнечной системы отопления частного дома с минимальными затратами чаще всего устанавливают плоские коллектора. Они отличаются от вакуумных упрощенной конструкцией. Однако при этом увеличиваются требования к их эксплуатации.
Плоский коллектор также имеет внутреннюю систему трубопроводов. Однако она изготавливается из медных или полимерных труб. Для защиты используется поликарбонат или каленое стекло. Внутренняя поверхность изолируется утеплителем – минеральной ватой или пенопластом. Под воздействием солнечных лучей происходит нагрев трубок и как следствие – повышение температуры теплоносителя.
Для плоского солнечного коллектора в системе отопления существуют жесткие эксплуатационные ограничения:
- В качестве теплоносителя можно использовать только антифриз. В противном случае произойдет замерзание воды и разрушение трубопровода;
- Для лучшей циркуляции при передаче тепла необходим монтаж насоса;
- При температуре ниже -10°С эффективность работы системы сильно падает.
Из-за последнего фактора не рекомендуется организация теплоснабжение дома солнечной энергией с помощью плоских коллекторов в регионах с низкими температурами в зимний период. Поэтому чаще всего делают плоский солнечный коллектор для отопления своими руками для горячего водоснабжения летом, весной или осенью.
Выбор солнечного коллектора и его монтаж
Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.
Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.
Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.
Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома
Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком
Преимущества и недостатки
Плюсы использования подобного отопления:
- тепло доступно в любое время года;
- есть возможность настраивания необходимого уровня температуры;
- частичная электроэнергия и отопление становятся автономными, не требуя оплаты;
- у батареи долгий срок службы без необходимости ремонта.
Минусы
Минусы отопления от солнечных батарей:
- батареи неактуальны в некоторых климатических поясах с коротким световым днем;
- высокие первоначальные затраты: на семью из 4-5 человек нужна установка примерно на 14-22 м²;
- требовательны к расположению: размещение должно быть на южной части, куда смогут беспрепятственно попадать лучи;
- крыша должна быть примерно 35-45 м², чтобы нормально обогреть дом.
Однако минусы не останавливают пользователей: установки служат очень долго и показывают высокую эффективность, что и делает их все более популярными.
https://youtube.com/watch?v=Oks01OKCzQM
Устройство коллекторов
Солнечные коллекторы для отопления предполагают преобразование тепловой энергии. Тепловой носитель под воздействием света нагревается и в дальнейшем отдает тепло. Эффективность тепла, получаемого от солнечных коллекторов, зависит от объема светового потока, и влияет на отопление.
Разновидности коллекторов:
- в качестве теплоносителя применяется антифриз;
- в качестве теплоносителя употребляется воздух.
Если применяется жидкостный теплоноситель, то различают плоские и трубчатые коллекторы.
Плоские коллекторы состоят из:
- абсорбер – поглощает лучи света;
- прозрачный слой;
- поверхность с изоляцией тепла.
Плоские коллекторы оснащены трубками, уложенными в виде змейки. Трубки имеют по два отверстия – входное и выходное. Возможно подключение от одного или двух патрубков.
Трубчатые коллекторы, как и плоские, содержат трубки, по которым движется теплоноситель. Трубчатые коллекторы снабжены двумя категориями трубок. Первая категория – коксиальные. Их конструкция состоит из трубки, помещенной в другую трубку. Причем концы у обеих запаяны. Между стенками получается вакуум. Вторая категория – перьевые, состоящие из одной трубки. Она содержит адсорберную перьевую планку.
Воздушные коллекторы предполагают воздушную передачу теплоты. Поток воздуха поддается регулированию с учетом температуры помещения и уровня нагрева коллектора. Воздух из коллектора имеет прямую возможность поступать в помещение либо в вентиляционную систему. Воздушные коллекторы подходят для отопления гаража или дачи. Они обычно крепятся на стену.
Выбор типа отопления
Как выбрать солнечную батарею для дома – этот вопрос интересен многим, желающим приобрести этот тип подачи тепла для жилища. Для южных областей лучше выбирать плоский вид коллектора, так как при таких условиях эффективность установки будет выше.
Воздушные коллекторы служат вспомогательным солнечным оборудованием для отопления. Они хорошо нагреваются солнцем, но при пасмурной погоде возникают проблемы. Гелиосистемы такого типа прекрасно впитывают энергию зимой, когда лучи еще отражаются от снега. Таким образом, выбрать солнечные батареи можно с учетом целей применения и климатических условий.
Солнечные системы отопления, работающие от батарей, чаще всего находят применение при взаимодействии с другими видами отопительных приборов, работающих от электричества. Солнечные панели можно совместить с электрическими аккумуляторами и получить дополнительное электричество для дачи. Хотя гелиосистемы для отопления в этом случае потребуют большую площадь дома.
Монтаж
Это оборудование можно располагать на кровле. При этом монтаж солнечных батарей на крыше требует либо ее переделку, либо замену какой-либо части на пластины нагревателей. Можно подбирать нагреватели, внешне похожие на кровельный материал. Еще из выбираемых панелей солнечных батарей можно заменить полностью небольшую крышу.
Монтаж солнечных батарей включает основные этапы:
- панель устанавливается на крышу дома;
- на какой-нибудь стене размещается контролер (для низковольтных приборов);
- установка аккумулятора;
- подсоединение инвертора (для высоковольтных приборов).
Гелиосистемы для отопления дома необходимо устанавливать с помощью специальных квалифицированных служб.
Солнечная система отопления в зимний период может быть очищена от снега специальной щеткой.
Существует много мнений насчет того, что солнечные обогреватели слишком долго окупаются и обладают низкой эффективностью. Несмотря на это появляется все больше людей, которые используют солнечные батареи для отопления дома в комплекте с другими источниками. Ведь многие стремятся сэкономить средства благодаря гелиосистемам в столь нестабильной экономической ситуации. А обогреватель на даче, работающий на солнечных батареях, снижает многие затраты.
Принцип работы.
Специальные панели с большим количеством фотоэлементов поглощают энергию солнечного потока. При попадании лучей на поверхность принимающих устройствах, в них активируется электрохимическая реакция. Выделяемая каждым элементов электрическая энергия концентрируется и выводится на общий накопитель.
С одной солнечной панели стандартных размеров выводится около 250 Вт. Вследствие этого понятно, что для обеспечения нормального функционирования загородного дома необходимо объединить несколько панелей в единую систему. Практические данные показывают, что площадь солнечных батарей 20–30 кв.метров вполне достаточно для полноценного функционирования электрических приборов в доме обычной семьи.
Понятно, что в ночное время фотосинтез на солнечных батареях не протекает. Вследствие этого для накопления электроэнергии необходимо наличие аккумуляторов. Количество их напрямую зависит от интенсивности расхода электричества в темное время. Подзарядка аккумуляторов осуществляется за счет избыточной электроэнергии, вырабатываемой при фотосинтезе в светлое время суток.
Для преобразования постоянного тока, полученного в результате синтеза солнечного потока, в рабочее электричество в комплекте оборудования предусмотрен инвертор. Все современные электроприборы функционируют от переменного тока. Электрические котлы также работают на этом виде электричества.
Чертежи конструкций
Приступаем к работе
Прежде чем сооружать солнечный коллектор, необходимо произвести соответствующие расчеты и определить, как много энергии он должен производить. Но от самодельной установки ждать высокого КПД не стоит. Сориентировавшись, что его будет достаточно – можно приступать.
Работу можно поделить на несколько основных этапов:
- Изготовить короб
- Изготовить радиатор или теплообменник
- Изготовить аванкамеру и накопитель
- Собрать коллектор
Чтобы изготовить коробку под солнечный коллектор своими руками, следует заготовить обрезную доску толщиной 25-35 мм и в ширину 100-130 мм. Дно ее следует сделать текстолитовым, оснастив его ребрами. Оно также должно быть хорошо теплоизолированное при помощи пенопласта (но предпочтение отдают минеральной вате), накрытого оцинкованным листом.
Еще 4 эффективных способа альтернативного отопления дома
О которых вы можете узнать в нашей следующей статье
Подготовив короб, настает пора мастерить теплообменник. Следует придерживаться инструкции:
- Необходимо подготовить 15 тонкостенных металлических трубок длиной 160 см и две дюймовые трубы длиной 70 см
- В обоих утолщенных трубках сверлятся отверстия диаметра меньших трубок, в которые они будут устанавливаться. При этом нужно следить за тем, чтоб они были по одной стороне соосны, максимальный шаг между ними 4.5 см
- Следующий этап – все трубки нужно собрать в единую конструкцию и надежно сварить
- Теплообменник монтируется на лист оцинковки (ранее прикрепленный к коробу) и фиксируется при помощи стальных хомутов (можно сделать металлические зажимы)
- Днище короба рекомендуют покрасить в темный цвет (например, черный) – он будет лучше поглощать солнечное тепло, но чтобы снизить тепловые потери, внешние элементы красятся белым
- Завершить монтаж коллектора необходимо установкой покровного стекла около стенок, при этом не забыв о надежной герметизации стыков
- Между трубками и стеклом оставляется расстояние, равное 10-12 мм
Остается соорудить накопитель под солнечный коллектор. Его роль может исполнять герметичная емкость, объем которой варьируется около 150-400 л
. Если найти одну такую бочку не удается, можно сварить между собой несколько небольших.
Как и коллектор, накопительный бак основательно изолируют от потерь тепла. Остается изготовить аванкамеру – небольшой сосуд объемом 35-40 л. Он должен оснащаться падающим воду устройством (шарнирным краном).
Остается самый ответственный и важный этап – собрать коллектор воедино. Сделать это можно таким образом:
- Вначале необходимо установить аванкамеру и накопитель. Необходимо следить, чтоб уровень жидкости в последнем был на 0.8 м ниже, чем в аванкамере. Так как воды в таких устройствах может собираться немало, необходимо продумать, каким образом они будут надежно перекрываться
- Коллектор размещается на крыше дома. Исходя из практики, рекомендуется делать это на южной стороне, наклонив установку под углом 35-40 градусов к горизонту
- Но нужно учитывать, что между накопителем и теплообменником расстояние не должно превышать 0.5-0.7 м, иначе потери будут слишком существенны
- В конце должна получиться следующая последовательность: аванкамера обязана располагаться выше накопителя, последний – выше коллектора
Наступает самый ответственный этап – необходимо соединить все составляющие воедино и подключить к готовой системе водопроводную сеть. Для этого потребуется посетить магазин сантехники и приобрести необходимые фитинги, переходники, сгоны и прочую запорную арматуру. Высоконапорные участки рекомендуют соединять трубой диаметром 0.5 дюйма, низконапорные – 1 дюйм.
Введение в эксплуатацию выполняется следующим образом:
- Установка заполняется водой посредством нижнего дренажного отверстия
- Подсоединяется аванкамера и регулируются уровни жидкости
- Необходимо пройтись вдоль системы и проверить, чтобы не было утечек
- Все готово к повседневной эксплуатации
