Стабилизатор напряжения для газового котла как выбрать

Как выбрать стабилизатор для котла отопления

Обратите внимание на мощность прибора. Если она будет большей, то такую покупку можно считать необоснованной. Это объясняется тем, что не будет предоставляться полной нагрузки

В случае когда выбран меньший показатель, образуется противоположность предыдущей ситуации — перегрузка. Для наиболее точной рассчитанности следует прибавить 30% к мощности котла, которую он потребляет. Конструкция должна соответствовать оптимальному быстродействию. Чтобы его вычислить нужно определиться со следующими показателями: время и скорость. Первый из них выдаёт, за сколько миллисекунд среагирует агрегат на сигнал. Второй — за сколько произойдёт коррекция напряжения. Точность поддержания выходного надрыва должна равняться не менее пяти процентам. Это будет достаточно для полной защиты. Учитывайте личное предпочтение при выборе места нахождения: на полу или на стене. От этого будет зависеть метод подключения. Предварительно продумайте и крепление

Это объясняется тем, что не будет предоставляться полной нагрузки. В случае когда выбран меньший показатель, образуется противоположность предыдущей ситуации — перегрузка. Для наиболее точной рассчитанности следует прибавить 30% к мощности котла, которую он потребляет. Конструкция должна соответствовать оптимальному быстродействию. Чтобы его вычислить нужно определиться со следующими показателями: время и скорость. Первый из них выдаёт, за сколько миллисекунд среагирует агрегат на сигнал. Второй — за сколько произойдёт коррекция напряжения. Точность поддержания выходного надрыва должна равняться не менее пяти процентам. Это будет достаточно для полной защиты. Учитывайте личное предпочтение при выборе места нахождения: на полу или на стене. От этого будет зависеть метод подключения. Предварительно продумайте и крепление.

Типы стабилизаторов

Срок безремонтной эксплуатации газового котла с насосом и розжигом от электросети зависит от стабильного и постоянно одинакового напряжения. Поэтому включение стабилизатора в схему работы котла если не обязательно, то крайне желательно. Современные стабилизаторы делятся на три вида:

1. Релейного типа – самые дешевые, но не самые долговечные приборы. Подгорание контактов заставляет хозяина менять устройство каждые 3-4 года. Точность амплитуды стабилизации тоже оставляет желать лучшего.
2. Стабилизаторы на сервомоторах могут плавно выравнивать выходное напряжение, но работают более медленно, что повышает риск аварии.
3. Электронные схемы на управляемых тиристорах (симисторах) и микропроцессорах долговечны, обладают высокой точностью стабилизации, бесшумны в работе и мгновенно реагируют на скачки напряжения в сети.

По другим параметрам стабилизаторы подразделяются на устройства постоянного или переменного тока, на напольные или настенные конструкции, на однофазные или трехфазные приборы. В таблице приведены технические характеристики наиболее востребованных моделей стабилизаторов в 2014 году. Анализ показывает, что электронное устройство может работать в любых условиях, с любыми перепадами напряжения. Электронный стабилизатор не искажает форму напряжения, а значит, газовый котел будет работать стабильно и надежно.

Механический или сервоприводный стабилизатор обладает более длительным временем срабатывания при перепадах входного напряжения и тока. То есть, при скачках амплитуды механическое устройство не успевает выравнивать амплитуду и колебания напряжения поступают на электронные и электрические приборы котла. Перепады случаются редко, но часто вызывают поломки в электронных схемах нагрузки.

Поэтому на вопрос, какой стабилизатор напряжения для газового котла лучше, может ответить только хозяин агрегата. Играет роль и стоимость прибора, и требования к нему, и даже габариты стабилизатора. Так как газовый котел стоит дорого, то есть смысл поставить на его обслуживание более дорогой, но качественный стабилизатор, а не экономить на мелочах.

Как выбрать стабилизатор

При покупке отталкивайтесь от основных параметров:

1. Мощность стабилизатора определяется совокупной мощностью нагрузок — насос, пульт управления, газовая горелка и другие элементы автоматики. Стандартная мощность стабилизатора – 150-350 Вт.
2. Диапазон выходного напряжения прибора.
3. Сетевое напряжение. Для определения разницы напряжений в разное время суток следует периодически проводить замеры, а затем взять среднее арифметическое.

Требования к качественному стабилизатору для газового котла:

1. Эстетичный внешний вид.
2. Маленькие размеры и достаточная мощность.
3. Возможность настенного или напольного размещения.
4. Простота и надежность.
5. Бесшумность в работе и надежный тепловой режим работы.
6. Электронное исполнение.
7. Цена стабилизатора должна оправдывать его технические характеристики.

Если говорить о цене, то скупой платит дважды. Выбирайте стабилизатор с повышенными характеристиками относительно требований – ситуации бывают разные. Если у вас установлен дорогой котел, то и защита должна соответствовать. Поэтому покупайте стабилизатор от брендового производителя, желательно с рекомендациями – от друзей, от консультантов или мастеров-газовиков.

Производители электронных и механических стабилизаторов

Популярные модели стабилизаторов зарубежного и отечественного производства:

Характеристики \ Модель	СНАП-500	VEGA-50-25	РЕСАНТА АСН-2000	Shteel-1000
Стабилизатор	Механический	Электронный
Мощность	500 Вт	500 Вт	2000 Вт	1000 Вт
Скорость регулировки, сек	1,0	0,3	0,5-0,7	0,2
Входное напряжение	150-250 В	172-288 В	140-260 В	132-260 В
Точность напряжения на выходе стабилизатора, %	1	0,5	1,5	2,5
Защита	Нет	Есть	Есть	Есть
Рабочая температура	-5/+40°С	-25/+45°С	0/+45°С	+5/+40°С
Срок эксплуатации	1-3 года	7-15 лет	5-10 лет	10-20 лет
Габариты	175x190x140 мм	275x425x260 мм	100x183x240 мм	240x170x120 мм
Масса	4 кг	16 кг	4,2 кг	6 кг
Гарантийный срок обслуживания	1 год	5 лет	2 года	5 лет
Производитель	КНР	Италия	Россия	Украина
Стоимость	30 $	600 $	700 $	140 $

Как видите, самые дешевые – китайские механические приборы. Российские стабилизаторы – самые дорогие в своей линейке мощностей и других технических характеристик. Впрочем, стоимость всегда себя оправдывает. Поэтому совет от профи: не гонитесь за экономией — она может дорого для вас обернуться.

Установка, монтаж, подключение и обслуживание

Перед тем, как приступать к установке стабилизатора, необходимо выбрать для него подходящее место. Его лучше выбрать, ориентируясь по указаниям в инструкции к прибору. В первую очередь, это место не должно быть слишком влажным. Если на той стене, куда вы планируете установить прибор, выступает конденсат, под действием сырости или грибка разрушается штукатурка, либо внутри нее проходят трубы водоснабжения – от этой затеи стоит отказаться.

То же касается и пола. В таких условиях выпрямитель не только не буде работать должным образом, но и в случае поломки вам не придется рассчитывать на гарантию – внутри будут видны следы воздействия влаги, что сразу же переведет ее в не гарантийный случай. Выпрямитель не может быть установлен в одном помещении со взрывчатыми и горючими веществами – так что гараж тоже отпадает. Чердак также не подходящее место, поскольку летом он сильно нагревается, а работа прибора на граничных температурах не пойдет ему на пользу.

Также, необходимо избегать пыльных помещений – функционирование аппарата очень зависит от циркуляции воздуха внутри него. Что касается подключения и обслуживания, здесь также стоит придерживаться инструкции – электрическое оборудование просто подключается установленному газовому котлу и запитывается с сетью. Единственное, чего стоит избегать, это подключения нескольких однофазных стабилизаторов в одну розетку. В таком случае может произойти сбой в их роботе – они будут создавать сетевые помехи и каждый из них будет переключаться вслед за предыдущим. Что бы этого не случилось, запитка должна производиться от разных розеток. В обслуживании прибор практически не нуждается, за исключением тех случаев, если произошли поломки в сети, или его работа не стабильна.

Общее видео про стабилизаторы, вопросы выбора и т.д.

Назначение стабилизатора напряжения для газового котла

Любой современный газовый котёл сложно представить без автоматики и электроники, поддерживающей его работоспособность и гарантирующей изменение параметров работы в строго заданном диапазоне. Чтобы такое оборудование работало стабильно, следует обеспечить постоянное напряжение на входе. К сожалению, в российских реалиях это достаточно сложно сделать. Скачкообразное изменение выходных параметров может стать причиной выхода из строя газового котла.

Значение выходного напряжения варьируется в узком диапазоне

Исправить подобную ситуацию поможет установка стабилизатора напряжения. Данный преобразователь корректирует входные параметры системы, приводя их к показателям, соответствующим требованиям газового котла. В результате, даже при существенном изменении параметров, на вход отопительного оборудования подаётся напряжение 220 В с идеальной синусоидой.

Газовый котёл сохраняет работоспособность при значительных скачках напряжения

Устройство стабилизатора напряжения

Основы функционирования подобного оборудования необходимо знать, перед тем как подобрать стабилизатор напряжения для газового котла.

Основные узлы стабилизатора напряжения

Аппарат выполняется из таких конструктивных узлов:

1. Автотрансформатор с различными обмотками, он отвечает за соответствие выходных показателей общеустановленным характеристикам.
2. Контролирующее устройство, определяющее конфигурации поступающего напряжения.
3. Предохранители, отключающие аппарат при выходе характеристик электрической сети за границу допустимых показателей.
4. Управляющая автоматика, изменяющая направления движения тока по обмоткам.
5. Аккумуляторы, подпитывающие аппарат в отсутствии электроэнергии.

У релейных стабилизаторов напряжения для газового котла с рабочей шкалой 10%, напряжение меняется вокруг 220 В, колеблясь на 10 % в разную сторону от базы.

Вот почему щелкает стабилизатор, когда реле часто срабатывают из-за плохого качества электроэнергии. Технологически, действие стабилизации получается различными способами, зависящим от модификации прибора.

Типы стабилизаторов

На рынке защитных приборов, предназначенных для отопительного оборудования, представлены три типа выпрямителей.

Электромеханические

Принцип работы электромеханических агрегатов осуществляется за счет перемещения токосъемной угольной щетки по обмотке трансформатора. Положение щетки и определяет напряжение на выходе из устройства.

Электромеханический стабилизатор напряжения

Главными достоинствами электромеханических стабилизаторов являются:

• Высокая точность показаний с возможным отклонением от номинального значения в пределах 3%.
• Способность выдавать более плавное изменение этого параметра электросети.

Недостатком этого типа установок является их низкое быстродействие. Поэтому их применяют в питающей сети, разбег которой варьируется в пределах 190-250 В. Помимо этого они очень чувствительны к низким температурам, а наличие трущихся деталей резко снижает срок службы агрегата.

Схема: электромеханический стабилизатор

Электронные (релейные)

Этот тип устройств, не имеющий движущихся деталей, можно считать оптимальным вариантом для защиты газовых котлов. Электронные стабилизаторы обеспечивают сохранение синусоиды. Они отлично сочетают в себе приемлемое качество по доступной цене.

Электронный стабилизатор

К неоспоримым достоинствам электронных (релейных) стабилизаторов можно отнести:

• Высокая скорость срабатывания.
• Устойчивость к частым колебаниям входного напряжения.
• Компактность и малый вес.

Схема: электронный стабилизатор

Минусом является то, что при работе релейного агрегата может наблюдаться небольшая задержка при стабилизации переменной. Величина погрешности стабилизации в среднем составляет 8-19 Вольт, что в процентном соотношении равно 4-8%.

Тиристорные или симисторные

Выпрямители этого типа работают на полупроводниках, выполненных на основе монокристала. Тиристорные выпрямители способны обеспечить уровень выходного напряжения в пределах 214-226 В. А это является высоким показателем работы устройств. Применение симисторных ключей позволяет получать наибольшую скорость стабилизации при минимальной потере точности, пограничные значения которой варьируются в пределах 1,5-4%.

Схема: симисторный стабилизатор

Этот тип выпрямителей сочетает в себе положительные качества выше перечисленных видов стабилизаторов.  Релейные и тиристорные (или симисторные) устройства отличаются между собой по типам переключателей. В первом случае ими выступают реле, а во втором – тиристоры. Относительно времени срабатывания, то у тиристоров оно намного меньше, нежели у релейных аналогов. Релейные устройства уступают симисторным по уровню шума в работе а также сроку эксплуатации.

Высокая стоимость тиристорных устройств формирует и высокую цену изделий. Данный тип стабилизатора среди всех представленных типов является самым дорогим.

Топ-5 лучших производителей стабилизаторов – рейтинг стабилизаторов

Очень мало производителей выпускают стабилизаторы сразу всех разновидностей. Обычно компании сосредоточены на изготовлении какой-то определенной модели. Отечественные производители начали делать собственные стабилизаторы напряжения, не уступающие зарубежным, а потому исключать их из поиска не следует.

Тиристорные:

1. Volter.
2. Luxeon.
3. Штиль.
4. Lider.
5. Прогресс.

Первые номера в списках наиболее предпочтительны для покупки. Если хотите узнать, какой стабилизатор лучше для газового котла Vaillant, Bosch, Termet, Sime, то можно смело приобретать стабилизатор фирмы Бастион, поскольку европейские производители проверяли совместимость устройств.

Однофазные на 220 вольт

РЕСАНТА LUX АСН-3000Н/1-Ц

Плюсы

• доступная стоимость
• надёжность
• известный бренд
• универсальный

Минусы

релейный, цокает

От 5830 ₽

Хороший компактный ибп снабдит качественным электричеством чувствительную к перепадам напряжения электронику газового отопительного оборудования, предохраняя ее от повреждений и продлевая срок службы. Удобный и простой в управлении прибор — идеальное приобретение для каждого дома.

Штиль IS1000

Плюсы

• бесшумный
• дисплей с подсветкой
• большой диапазон рабочих напряжений
• качественная сборка

Минусы

короткий шнур питания

От 10490 ₽

Инверторный стабилизатор предназначен для защиты газового оборудования с питанием 220В или 230В. В отличие от бесперебойников других типов, в инверторных моделях происходит двойное преобразование электроэнергии, поэтому на выходе поддерживается стабильное напряжение с идеальной синусоидой. При этом аппарат действует быстро и не шумит.

Виды стабилизаторов

Стабилизатор напряжения для котлов отопления создан, чтобы работать в нескольких направлениях: при любых скачках напряжения выравнивать показатель до 220 В или безопасно обесточивать систему, если возможности аппарата не позволяют нормализовать силу тока.

Таким образом, прибор поддерживают газовый котёл в корректном состоянии, и защищает электронные части оборудования.
Если рассматривать стабилизатор напряжения 220В с конструктивной точки зрения, то их можно поделить на 3 основных вида. Изучив каждую разновидность, можно понять, какой выбрать для своего аппарата.

Электромеханические

Принцип действия оборудования основан на установленных внутри корпуса обмотках трансформатора, по которым движутся угольные щётки. Привод обеспечивает вращение агрегата. Исходя из входного напряжения, щётки будут принимать определенное положение, передавая аппарату необходимый ток.

Преимущества:

• высокая точность работы;
• низкая и доступная цена;
• большой выбор регулировок;
• сохранение работоспособности при больших перегрузках;
• компактные размеры.

Но имеются и некоторые недостатки, о которых нужно знать:

• время срабатывания – 2 секунды, а это очень много, если на котле стоят электронные детали;
• при возникновении резкого скачка тока стабилизатор иногда снижает или завышает выходящее значение;
• при похолодании стабилизатор на котле будет плохо срабатывать из-за минусовой температуры;
• присутствуют механические части, они недолговечные из-за износа щеток;
• при работе создаёт много шума;
• возникают искры при эксплуатации, что создает опасность возгорания – в таком случае необходимо использовать удаленный монтаж.

Такой стабилизатор часто используют для газовых котлов, но специалисты советуют заранее позаботиться о мерах предосторожности. Оборудование желательно устанавливать на определённом расстоянии от самого отопительного котла

Релейные

Этот тип новее предыдущего варианта и наиболее широко используется при работе с котлами. На трансформаторе размещают от 5 до 12 реле, которые помещают в отдельный корпус. При резком изменении напряжения, ток пропускается через один из них по контуру максимально приближенного к 220 В. Таким образом, происходит выравнивание. Желательно выбирать стабилизатор с наиболее большим количеством реле.
В конструкции полностью устранены механические компоненты. Это влияет на продолжительность срока эксплуатации.

Преимущества:

• мгновенно срабатывает на перепады;
• большой диапазон водного напряжения;
• хорошо справляется с большими перегрузками;
• без перебоев работает при минусовой температуре;
• нет необходимости постоянно обслуживать и осуществлять контроль;
• прослужит долгие годы из-за отсутствия механических деталей;
• доступная стоимость.

Недостатки:

• если приобрести оборудование с маленьким числом реле, то шаг сильно увеличится, а потому пострадает точность;
• погрешность напряжение до 8%;
• создает много шума при эксплуатации.

Стабилизатор получил популярность из-за оптимального соотношения цена/качество.

Электронные

Источник фото: ua.all.biz

Этот тип оборудования проводит ток через контуры обмотки трансформатора. Но это происходит благодаря не привычному реле, а специальным ключам. Симисторы могут пропускать идущий из сети ток в нескольких направлениях, а тиристоры только в одном. Эти полупроводниковые элементы небольших размеров, но имеют большую эффективность при работе.

Преимущества:

• долгий срок эксплуатации;
• неприхотливость в обслуживании;
• нет необходимости постоянно осуществлять контроль за работой;
• могут функционировать без перебоев в сильные морозы;
• широкий диапазон регулировок.

Недостатки:

• повышенная чувствительность к посторонним помехам;
• большая цена за оборудование.

В современные дни такие типы стабилизаторов – самые совершенные из тех, которые можно установить на газовый котёл. Но они уступают в популярности релейным из-за высокой цены.

Дополнительные функции и возможности стабилизаторов

Помимо главного назначения устройств по нормализации напряжения, у них есть дополнительные функции и возможности, которые могут повлиять на то, какой стабилизатор выбрать для газового котла. Вот основные:

Розетки. Помимо обычных розеток без заземления, бывает, что прибор оснащается розеткой с заземляющим проводником для холодильников, стиральных машин и другой техники требующей заземления. Есть модели, которые оборудованы розеткой для компьютерной техники формата IEC 320 C13. Большинство пользователей конечно же не будут подключать к одному стабилизатору и котел, и компьютер. Однако, если вдруг такая необходимость возникнет, тогда стоит купить модель с двумя розетками разного типа.

Защита от перегрева. Защита представляет собой термодатчик, который отключает прибор при достижении им критической температуры. В более продвинутых моделях есть дополнительный сигнализатор, который начинает пищать на подходе устройством к критической температуре, то есть еще до фактического отключения

В особенности важно, чтобы такая защита была в устройствах тиристорного и семисторного типа.

Защита от высокочастотных помех. В таких моделях стоит специальный фильтр, который задерживает высокочастотные помехи, возникающие в сети

Для котлов такие помехи не страшны, поэтому если покупаете стабилизатор только для отопления, тогда защита от ВЧП вам не нужна. А вот для компьютерной техники советуем брать модель с таким фильтром. Похвастаться такой защитой может простой недорогой стабилизатор SVEN VR-L1500.

• Защита от короткого замыкания. Она отключит полностью прибор при возникновении КЗ на линии. Это не просто всплеск напряжения, а высокое КЗ, которое невозможно стабилизировать, и которое может навредить оборудованию. Чаще всего КЗ возникает на воздушной ЛЭП, поэтому жителям частных домов полезно иметь как раз-таки прибор с защитой от КЗ.
• Настенный монтаж. Обычно в комплекте идут дополнительные крепежи, с помощью которых можно подвесить прибор на стену. Это значительно экономит место на полу и упрощает его эксплуатацию, так как не нужно нагибаться, чтоб посмотреть показания напряжения или что-то переключить. Не все модели могут крепиться на стену, поэтому этот параметр стоит уточнять у конкретного продавца.

Что бывает с напряжением и зачем нужен стабилизатор для котла

Теоретически, далеко не всегда надо беспокоиться о качестве сети 220в. Однако, если речь идет о газовом котле, значит, имеется в виду индивидуальный дом в частном секторе, который питается от воздушной линии электроснабжения. Это означает, что:

• Напряжение питания, особенно в вечером, может оказаться слишком низким из-за включения электрических обогревателей и перегруженной линии электропередачи.
• Сосед может включить болгарку, перфоратор, электропилу или сварочный аппарат. Моргающие лампочки и трепыхающийся холодильник при этом наглядно продемонстрируют процессы всплесков сетевого питания.
• В линию электропередачи может попасть молния, и тогда «мало не покажется никому» из электрических приборов.
• Ветер или стрела автомобильного крана могут оборвать нулевой провод подстанции, что приведет к перекосу фаз. Это значит, что напряжение на Вашей линии может оказаться как недопустимо низким, так и слишком большим.

Если в Вашем случае такое невозможно, значит, и беспокоиться не о чем. В противном случае, давайте обсудим, что произойдет с котлом:

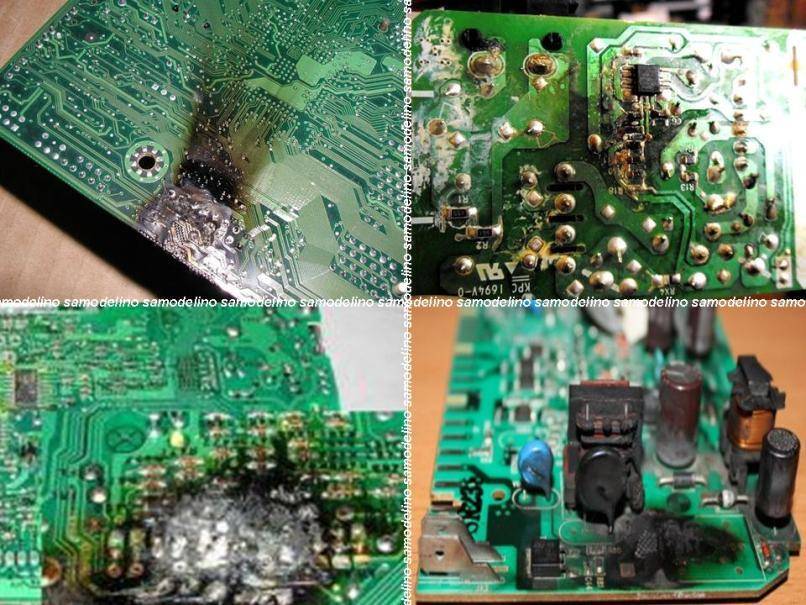

• Современные электронные бытовые приборы имеют встроенные системы стабилизации питания микросхем и способны работать в условиях больших отклонений питающего напряжения. Однако они не выдержат длительного превышения напряжения, а высоковольтные импульсы, если не сожгут электронику, то приведут к сбою работы программы микроконтроллера и остановке котла.
• Электродвигатели насосов и соленоиды клапанов напротив, перенесут короткие всплески питания, но не выдержат долго излишне низкого или высокого уровня. Они выйдут из строя не сразу, но на досрочную замену насоса придется раскошелиться.

RUCELF КОТЕЛ-1200 – защита котловых узлов

Однофазный стабилизатор для надёжного обеспечения котлового отопительного оборудования стабилизированным напряжением. Реализован в настенном исполнении, что позволяет экономить пространство и рациональнее использовать площадь помещения.

Нивелирует перепады напряжения, устраняет импульсные помехи. Работает в широком входном диапазоне. Отличается высоким моторесурсом, внутренние узлы заключены в прочный и жёсткий стальной корпус.

Плюсы:

• Успешно выполняет основные функции, работает в условиях подвала.
• Мощный, – подключен котёл и циркуляционный котёл.
• Прочный жёсткий корпус, небольшие размеры, крепится на стену.

Минусы:

Нет входного предохранителя.
