Теплоаккумулятор для котлов отопления: назначение и принцип работы

Что представляет собой теплоаккумулятор и зачем нужен

Прибор представляет собой большой резервуар с водой, которая в данном случае выступает в качестве теплоносителя. Благодаря высокой теплоемкости воды при полном нагреве всего объема имеющегося в резервуаре, накапливается большой запас тепла, который в дальнейшем используют по необходимости. Нагревшаяся вода часто используется в отопительной системе для поддержания комфортной температуры в помещении.

Основной задачей аккумулятора тепла является накапливание тепловой энергии в случае, если имеется избыточная в системе отопления, и ее последующая передача в моменты, когда тепла не хватает, например, при выключении основного источника тепла. Из этого следует, что оптимальнее всего использовать теплоаккумуляторы имеющие тепловые источники с выраженным периодом работы. При сочетании теплоаккумуляторов и электрических отопительных котлов, пользователи значительно экономят расходы на электроэнергию, так как в большинстве населенных пунктов существует разница между ночными и дневными тарифами. Как правило, разница в цене на ночной меньше почти в два раза, таким образом если использовать котлы ночью, а днем потреблять тепло, которое накопит аккумулятор, то можно заметить значительную разницу в расходах. И если учитывать регулярный рост цен на электроэнергию, многие начинают рассматривать подобные конструкции, как идеальное решение для экономии средств. Также аккумулятор тепла, можно использовать, как соединительный элемент, между несколькими источниками тепла, при помощи переключения между нами, что позволяет минимизировать расходы н энергию. Конечно такими возможностями наделены не все приборы и поэтому перед покупкой следует заранее ознакомиться с функциональными возможностями.

Плюсы и минусы

Перед установкой прибора в помещении специалисты рекомендуют ознакомиться с достоинствами и недостатками теплоаккумуляторов.

Достоинства:

• значительно понижаются траты на электричество и топливо;
• повышается производительность отопительных систем;
• не происходит перегревание устройств;
• уменьшается расход твердого топлива в котлах;
• пользователи могут выбрать и установить нужный температурный режим;
• за счет наличия перераспределяющей функции продлевается период службы котла;
• присутствует возможность совмещения с несколькими отопительными системами;
• повышается удобство и безопасность использования отопительных котлов.

Пользователи также отмечают, что за счет совместной работы котла и теплоаккумулятора топливо в печи прогорает не до конца, происходит экономия продукта и плюс ко всему отпадает потребность в регулярной чистке от продуктов сгорания ни самого котла ни дымохода.

Недостатки:

• довольно долго запускается в нормальный рабочий режим, из холодного состояния;
• транспортировка прибора неудобна, так как он имеет большое количество комплектующих, также это отражается на его установке;
• требует немалых денежных вложений, которые не быстро окупаются экономией на электроэнергии и топливе;
• сохраняется необходимость в топливном складе вблизи котельной.

Довольно часто умельцы самостоятельно оборудуют котлы аккумуляторами тепла, что позволяет снизить расходы на их установку и обслуживание.

Принцип работы бака-аккумулятора

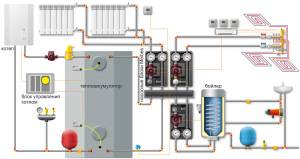

Схема отопления с теплоаккумулятором

Принцип действия ТА для твердотопливного котла основан на высокой удельной емкости рабочей жидкости (воды или антифриза). За счет подключения бака объем жидкости увеличивается в несколько раз, вследствие чего повышается инерционность системы.

При этом максимально нагретый котлом теплоноситель сохраняет в ТА свою температуру в течение длительного времени, поступая по мере необходимости к приборам обогрева.

Так обеспечивается непрерывная работа системы отопления даже при прекращении сжигания топлива в котле.

Рассмотрим порядок работы системы с твердотопливным котлом и принудительной подачей теплоносителя.

Для запуска системы включается циркуляционный насос, установленный в трубопроводе между котлом и теплоаккумулятором.

Холодная рабочая жидкость из нижней части ТА подается в котел, нагревается в нем и поступает в его верхнюю часть.

В связи с тем, что удельный вес горячей воды меньше, она практически не смешивается с холодной водой и остается в верхней части буферной емкости, постепенно заполняя ее внутреннее пространство за счет отбора насосом холодной воды в котел.

При включении циркуляционного насоса, установленного в обратной магистрали системы между приборами отопления и аккумуляторным баком, холодный теплоноситель начинает поступать в нижнюю часть ТА, вытесняя горячую воду из верхней его части в подающую магистраль.

При этом горячая рабочая жидкость поступает ко всем приборам отопления.

Необходимый объем тепла для обогрева помещений может автоматически регулироваться комнатным датчиком температуры, который управляет работой трехходового клапана, установленного на выходе ТА в подающей магистрали. При достижении в комнате заданной температуры датчик выдает управляющий сигнал на клапан, который срабатывает и ограничивает подачу горячего теплоносителя в систему, перенаправляя его обратно в ТА.

После сгорания топлива в котле горячий теплоноситель из аккумулирующей емкости продолжает поступать в систему по мере необходимости, пока остывшая рабочая жидкость из обратной магистрали полностью не заполнит его внутренний объем.

Схема ГВС с баком-аккумулятором

Время работы ТА при неработающем котле может составлять достаточно продолжительное время. Это зависит от температуры наружного воздуха, объема буферной емкости и количества обогревательных приборов в системе отопления.

Для сохранения тепла внутри теплоаккумулятора бак подвергается теплоизоляции.

Также для этого могут использоваться дополнительные источники тепла в виде встраиваемых электронагревателей (ТЭНов) и/или теплоносителей (змеевиков), подключаемых к другим источникам тепла (электро- и газовые котлы, солнечный коллектор и пр.).

Встроенный в бак теплоноситель для ГВС обеспечивает нагрев холодной воды, подаваемой через него из водопроводной системы. Тем самым он играет роль проточного водонагревателя, обеспечивая потребности хозяев дома в горячей воде.
https://www.youtube.com/watch?v=rgMQG7RLCew

Расчет

Мощность ,накапливаемая теплоаккумулятором (ТА), рассчитывается исходя из объема емкости, точнее массы жидкости в ней, удельной теплоемкости жидкости, используемой для его наполнения, и разницы температур, максимальной, до которой может нагреваться жидкость, и минимальной целевой, при которой еще может осуществляться забор тепла от теплоаккумулятора к контуру отопления.

Формула:

• Q = m*С*(T2-T1);
• m – масса, кг;
• С – удельная теплоемкость Вт/кг*К;
• (Т2-Т1) – дельта температур, конечной и начальной.

Если вода в котле и соответственно в ТА нагревается до 90ºС, а нижний порог берется равным 50ºС, то дельта равняется 40ºС. Если брать в качестве наполнения ТА воду, то одна тонна воды при остывании на 40ºС выделяет примерно 46 кВт*часов тепла.

Объем	0,5	1	1,5	2	3	5
Аккумулируемое тепло при ΔT = 40ºC, кВт/ч	23	46	69	92	138	230

Запасаемой энергии должно хватать для целевого использования теплоаккумулятора.

Для выбора требуемого объема теплоаккумулятора необходимо определить:

• Время, в течение которого должно хватать накопленной энергии в ТА для покрытия теплопотерь дома;
• Время, за которое должен нагреваться теплоноситель в ТА;
• Мощность основного источника тепла.

Для периодической работы котла в течение суток

Если он нужен для перевода работы котла только на ночной или дневной режим, когда тепло поступает в течение ограниченного времени, то мощности ТА должно хватать для перекрытия теплопотерь дома за оставшееся время. В то же время мощности котла должно хватать для нагрева ТА в установленный срок и опять-таки для обогрева дома.

Допустим, что используется твердотопливный котел с закладкой дров только днем в течение 10 часов, расчетные теплопотери дома для самого холодного периода года составляют 5 кВт. В сутки требуется 120 кВт*часов для полного отопления.

Аккумулятор при этом используется в течение 14 часов, это означает, что в нем необходимо аккумулировать 5кВт*14часов =70 кВт*часов тепла. Если брать в качестве теплоносителя воду, то потребуется 1,75 тонны или же объем ТА 1,75 м3

Важно, что и котел при этом должен выдать в течение всего 10 часов всю необходимое тепло, то есть его мощность должна составлять более 120/10 = 12кВт

Если теплоаккумулятор используется в качестве запасного варианта на случай выхода из строя котла, то запасенной энергии должно хватить хотя бы на сутки или двое для покрытия всех теплопотерь в доме. Если в качестве примера взять все тот же дом на 100 м2, то для его обогрева потребуется 240 кВт*часов за двое суток, а теплоаккумулятор, наполненный водой, должен иметь объем не менее 5,3 м3.

Зато в этом случае не обязательно ТА должен нагреваться в короткий промежуток времени. Достаточно полуторного запаса по мощности котла, чтобы накопить нужный объем тепла за неделю или две.

Расчет приблизительный, без учета снижения тепловой мощности радиаторов в зависимости от температуры теплоносителя и воздуха в помещении.

Популярные модели

Настало время разобраться с самыми популярными моделями теплоаккумуляторов для систем отопления. Мы рассмотрим продукцию отечественных и зарубежных производителей.

Теплоаккумулятор для котлов отопления российского производства Прометей

Производителем теплоаккумуляторов Прометей является новосибирская компания «СибЭнергоТерм». Она выпускает модели объемом 230, 300, 500, 750 и 1000 литров. Гарантия на оборудование составляет 5 лет. Теплоаккумуляторы наделены четырьмя отводами для подключения к отоплению и источникам тепла. За сохранение накопленной энергии отвечает слой теплоизоляции из минваты. Рабочее давление составляет 2 атм., максимальное – 6 атм. При покупке оборудования учитывайте его размеры – так, диаметр модели на 1000 литров составляет 900 мм, из-за чего ее корпус может не вместиться в стандартные дверные проемы шириной 80 см.

Цена представленного теплоаккумулятора для систем отопления варьируется в диапазоне от 65 до 70 тыс. рублей.

SPSX-2G 1000

Еще один вместительный теплоаккумулятор на 1000 литров воды. Он оснащается одним или двумя гладкотрубными теплообменниками, но лишен теплоизоляции, что необходимо учитывать при его установке – ее придется приобретать отдельно. Диаметр корпуса составляет 790 мм, но если к нему прибавляется теплоизоляция, то диаметр вырастает до 990 мм. Максимальная температура в системе отопления составляет +110 градусов, в контуре ГВС – до +95 градусов.

Buderus Logalux P 500-1000/5

Данные теплоаккумуляторы представлены модификациями с шестью или десятью подключениями. Также на борту предусмотрена клеммы температурных датчиков. Емкость баков составляет 960 литров, рабочее давление – до 3 бар. Толщина теплоизоляционного слоя составляет 80 мм. Использование других жидкостей в качестве теплоносителя, кроме воды, не допускается – это касается обоих контуров, а не только контура отопления. При необходимости, возможно последовательное подключение нескольких теплоаккумуляторов в единый каскад.

Зачем нужен

Теплоаккумулятор представляет собой хорошо утепленный резервуар большой емкости, наполненный теплоносителем, водой. За счет высокой теплоемкости воды при нагреве всего объема в емкости аккумулируется значительный запас тепловой мощности, которую можно использовать по назначению в то время, когда котел не справляется или вовсе бездействует.

Это самое простое определение теплоаккумулятора, однако, назначение и область применения у него гораздо шире.

Теплоаккумулятор фактически повышает объем теплоносителя в контуре отопления, теплоемкость и соответственно инертность всей системы. Для нагрева всего объема потребуется больше энергии и времени при ограниченной мощности отопления, но и остывать аккумулятор будет очень долго. По необходимости горячая вода из аккумулятора может подаваться в контур отопления и поддерживать комфортную температуру в доме.

Чтобы оценить преимущества теплоаккумулятора, проще всего рассмотреть для начала несколько ситуаций:

• Твердотопливный котел лишь периодически подогревает воду. В момент розжига мощность минимальна, во время активного горения мощность возрастает до максимума, после прогорания закладки она вновь спадает и так цикл повторяется. В итоге температура воды в контуре постоянно колеблется в достаточно большом диапазоне;
• Для получения горячей воды требуется установка дополнительного теплообменника или внешнего бойлера с косвенным нагревом, что существенно сказывается на работе контура отопления;
• К системе отопления, построенной вокруг твердотопливного котла, подключить дополнительные источники тепла предельно сложно. Потребуется сложная развязка, желательно с автоматическим управлением;
• Твердотопливный котел, даже длительного горения, постоянно требует внимания пользователя. Стоит пропустить время закладки новой порции топлива, как теплоноситель в контуре отопления уже начинает остывать, как и весь дом;
• Часто максимальная мощность котла бывает избыточной, особенно весной и летом, когда не требуется максимальная отдача.

Решением для всех вышеперечисленных ситуаций становится теплоаккумулятор, притом бескомпромиссным и самым доступным в плане реализации и стоимости. Он выступает в роли узла развязки между твердотопливным котлом и контуром (-ами) отопления и отличной базовой площадкой для включения дополнительных функций.

По конструкции теплоаккумулятор может быть:

• «пустым» – простая утепленная емкость с прямым подключением;
• со змеевиком или регистром труб в качестве теплообменника;
• со встроенным бойлерным баком.

С полным «обвесом» теплоаккумулятор способен:

• Накапливать и сохранять значительный объем тепловой энергии, в первую очередь избыточную, с последующей отдачей его в контур отопления. Даже если пропустить одну или две заправки дров, и котел остановится, температура в доме опустится всего на пару градусов. Для электрокотлов есть возможность установить расписание, по которому трата электроэнергии будет происходить только ночью по сниженному тарифу, тогда как днем тепло будет поступать от теплоаккумулятора;
• При наличии нижнего теплообменника – подключать дополнительные источники тепла, солнечный коллектор, запасной котел, работающий на газу или дизтопливе, геотермальный тепловой насос;
• С вмонтированными ТЭНами использоваться в качестве запасного источника тепла на случай, если твердотопливный котел не работает или отключен для профилактики и ремонта;
• При наличии верхнего теплообменника – для подключения контура ГВС или бойлера косвенного нагрева. Некоторые модели теплоаккумуляторов вместо теплообменника снабжаются готовым бойлером, размещенным внутри основной емкости;
• Реализовать дополнительную защиту в системах с принудительной циркуляцией на случай отключения электроэнергии, не допуская перегрева воды в котле. Рассматривая емкость как узел гидроразвязки, его можно подключить по смешанной схеме с котлом, выше него и трубами большего диаметра для поддержания естественной циркуляции. В это же время раздача по радиаторам будет осуществляться насосом в принудительном порядке. Даже если электричество отключено или циркуляционный насос вышел из строя, то вода в котле не закипит, а будет циркулировать в малом контуре, завязанном на теплоаккумуляторе.

Преимущества использования

Наличие теплоаккумулятора для котлов отопления позволяет:

• увеличить время между включениями электрокотла, уменьшить число топок в твердотопливном котле;
• защитить систему отопления от перегрева;
• подключить емкость к разным источникам тепла, таким образом, тепловой аккумулятор для отопления может стать связующим звеном сложной отопительной системы, использующей разные источники тепла;
• постоянно иметь запас горячей воды, которую можно использовать для ГВС.

Важно! Температура воды в баке ГВС должна быть выше +55°C, в противном случае существует вероятность образования бактерий легионелл (Legionella), которые могут вызывать инфекционное заболевание «легионеллёз». Если нет возможности постоянно поддерживать такую температуру в баке ГВС, тогда рекомендуется 4-8 раз в месяц поднимать температуру до +70°C, что позволит предотвратить образование болезнетворных бактерий.. В качестве недостатков некоторые пользователи указывают на размеры емкости, которая занимает много места в котельной

В качестве недостатков некоторые пользователи указывают на размеры емкости, которая занимает много места в котельной.

Относительно цены устройства – этот недостаток достаточно быстро окупается, т.к. использование теплового аккумулятора обеспечивает снижение расхода твердого топлива на 20%. Если же емкость работает в связке с электрокотлом, экономия средств (при установленном дополнительно многотарифном счетчике) возможна за счет использования разных режимов работы источников тепла днем и ночью. Ночью, когда тариф на электроэнергию низкий, котел может активно работать и аккумулировать тепловую энергию в буфер, днем котел отключается, а тепло подается из бака аккумулятора для отопления. Высококачественная теплоизоляция бака способна сохранять тепло в течение суток и более (показатель сохранения тепла прямо пропорционально зависит от размера бака и от температуры окружающей среды).

Аккумулирующий бак PAWT-200LE2 объемом 200 л.

Что учитывать при покупке

Выбор накопителя тепла для отопления

При выборе теплового аккумулятора для индивидуального отопления дома необходимо учитывать объема бака и его технические параметры, которые должны соответствовать параметрам котла и всей системы отопления.

К ним, в частности, относятся:

1. Габаритные размеры и вес устройства, которые должны обеспечить возможность его установки. В случае, когда невозможно найти подходящее место в доме для бака с нужной емкостью, допускается замена одного бака на несколько буферных емкостей размером поменьше.

2. Максимальное давление рабочей жидкости в системе отопления. От этого значения зависит форма буферной емкости и толщина ее стенок. При давлении в системе до 3 бар форма бака не имеет особого значения, но при возможном повышении этого значения до 4-6 бар необходимо использовать емкости тороидальной формы (со сферическими крышками).

3. Максимальная допустимая температура рабочей жидкости, на которую рассчитан ТА.

4. Материал аккумулирующего бака для системы отопления. Обычно их делают из углеродистой мягкой стали с влагостойким покрытием или из нержавеющей стали. Емкости из нержавейки отличаются наиболее высокими антикоррозийными свойствами и долговечностью в эксплуатации, правда стоят дороже.

5. Наличие или возможность установки:

• электронагревателей (ТЭНов);
• встроенного теплообменника, для подключения к ГВС, что обеспечивает подачу в дом горячей воды без дополнительных водонагревателей;
• дополнительных встроенных теплообменников для подключения к другим источникам тепла.

Как подобрать подходящий теплоаккумулятор

Выбирая, какой теплоаккумулятор приобрести, следует ознакомиться с его характеристиками, учесть размеры отопительной системы и требований предъявляемых к ней. При подборе устройства следует учитывать особенности отопительных приборов:

• мощность которой наделен котел;
• максимальный объем давления;
• температура для прогрева;
• наличие иных источников тепла;
• размер площади, которая будет отапливаться;
• степень теплоизоляции.

Выбирая теплоаккумулятор следует сакцентировать внимание на таких деталях:

• на размерах прибора;
• на объеме;
• материал, из которого изготовлен агрегат;
• защиту расположенную внутри;
• есть ли съемный кожух;
• эффективность;
• простоту и удобство использовании;
• период эксплуатации;
• автоматизация работы;
• наличие дополнительных функции, например, есть встроенный теплообменник, установлена ли защита от возможного перегревания, имеется ли датчик регулировки температур и другие.

При выборе и установке аккумуляторов тепла, у многих покупателей возникают трудности, и для того, чтобы их разрешить и обезопасить работу систем отопления, стоит прибегнуть к помощи специалистов.

Выбирая модель теплоаккумулятора не стоит экономить и останавливаться на незнакомых марках, дело в том, что дешевые устройства имеют соответствующее качество, которое скажется ни только на эффективности, но и качестве работы всего отопительного оборудования. Также следует учитывать рекомендации по выбору, так как при отсутствии теплообменника не позволит теплу долго задерживаться, а плохое покрытие приведет к быстрому износу. Все это приведет к тому, что агрегат не будет выполнять положенные функции и не сможет обеспечить безопасную работу основных частей обеспечивающих тепло.

Что такое бак аккумулятор для системы отопления

Аккумулирующий бак – это устройство для сохранения и накопления тепла. Внешне конструкция напоминает термос, потому что ее стенки утеплены термостойким поролоном, хорошо сохраняющим тепло. По сути, это герметичная емкость большого объема, в которой накапливается тепло во время работы отопительного котла. После выгорания всего топлива в котле, аккумуляторный бак постепенно отдает тепловую энергию в отопительную систему.

Такой буфер в отопительных системах является необходимым элементом, потому что позволяет накапливать тепловую энергию из разных источников, а затем равномерно распределять ее по системе. Основным элементом этого изделия является теплоизолятор.

Эксплуатация теплоаккумулятора с твердотопливным котлом: личный опыт

Интересны выводы пользователя от эксплуатации ТА:

1. Котел выходит на режим + 80-85 °C за 10-15 минут. В результате нет копоти и дыма. После двух – трёх топок выгорели смоляные отложения и потеки от прошлогоднего конденсата. Поле двух недель работы в оптимальном температурном режиме, топка котла стала почти как новая, внутри теперь только пепел. Дрова в котле сгорают полностью, с максимальным выделением тепла, а теплогенератор не загоняется в режим тления.

Если опустить температуру теплоносителя ниже 60-65 °C, то в камере сгорания ТТк создаются условия для появления конденсата (вредных кислот).

1. Твердотопливный котел в тандеме с теплоаккумулятором работает с максимальным КПД как зимой, так и в межсезонье, при уличных температурах 0 °C — -5-10 °C.  Избыток тепла от хорошо раскочегаренного котла просто сбрасывается в теплоаккумулятор, а потом, по мере необходимости, расходуется теплоноситель.

Это уменьшает количество топок ТТк и повышает комфортность его использования. С ТА не нужно вставать ночью и подбрасывать топливо в твёрдотопливный котёл.

1. Вода в ТА «заряжается» послойно:

• Верх — + 80 °C.
• Середина — + 65-70 °C.
• Нижняя часть — +50-60 °C.

1. Когда котел не работает, то температура воды в нижней части не падает ниже температуры обратки, а верх постепенно разряжается. По наблюдениям Sjawa ТА до вышенаписанных температур «заряжается» за 3-4 часа. Если на улице нет мороза, и большая часть веток теплого пола закрыты, то отбор тепла в СО уменьшается и заряд ТА происходит быстрее.
2. Термостат установлен на выходе потока из теплоаккумулятора в систему отопления. По его команде, если температура воды опускается до + 40 °C, на догрев включается газовый котел.

SjawaПользователь FORUMHOUSE

При полностью открытом в котле поддувале температура на подаче мах + 90 °C. Обычно температура держится + 80-85 °C. Теплоаккумулятор заряжается слоями. Сперва растет температура верха, а потом середины и низа. Например, когда верх нагревается до температуры подачи, начинает расти температура теплоносителя в середине ТА (верх так и остается 80-85 °C), далее температура растёт вниз.

Теплоаккумулятор следует хорошо утеплять и ставить вертикально, т.к. горячая вода концентрируется в верху ТА.

Возникают вопросы, а хватает ли такого объёма ТА на дом в морозы? По расчетам Sjawa на его коттедж, при температуре — 25 °C, нужен теплоаккумулятор на 5000 л. Чтобы быстро нагреть такой объём воды потребуется котел мощностью 50-100 кВт. Но тратится на дорогостоящую систему, с большим запасом теплоносителя, только из-за сильных морозов, которые могут продержаться всего несколько дней в году (в худшем случае пару недель), а может и вообще не быть, нерентабельно.

Срабатывает правило: цена системы-эффективность.

Sjawa Пользователь FORUMHOUSE

Для объёма моего теплоаккумулятора, по правилам, нужен котел мощностью 20-40 кВт. У меня котел на 20 кВт. 30 кВт было бы идеально, но довольствуюсь тем, что уже куплено. Пусть лучше котел работает на 100%, выдавая свой максимальный КПД, чем брать слишком мощный теплогенератор и гонять его на пониженной мощности.

Для ориентира: на хорошо утеплённый дом площадью около 150 – 200 кв. м вполне хватит ТА на 1000 -1500 л.

Схема подключения

Схема подключения

В самом простом случае теплоаккумулятор включается последовательно между котлом и контуром отопления. Между ТА и котлом устанавливается циркуляционный насос, чтобы горячая вода поступала в верхнюю часть ТА, выталкивая холодную воду с нижней части в котел. Между ТА и контуром отопления устанавливается циркуляционный насос для забора горячей воды из верхней части и транспортировки к радиаторам.

Однако при этом существенно поднимается общая теплоемкость системы, и при начальном запуске отопления придется ждать, пока не нагреется весь объем ТА, прежде чем тепло дойдет до радиаторов.

Еще один вариант включения – параллельно котлу отопления. Данный вариант хорошо показывает себя в сочетании с гравитационной системой отопления. Верхний отвод теплоаккумулятора подсоединяется к самой верхней точке раздатки, а в нижнем точк – к котлу.

Недостатки те же, что и в первом случае, нагрев происходит всего объема теплоносителя в системе и в ТА, что существенно увеличивает время на запуск отопления.

Из преимуществ только простота подключения и минимум используемых элементов.

Схема включения с подмешиванием

Лучше всего использовать схему включения с подмешиванием или гидроразвязкой. Используются трехходовые клапаны с термостатом. Теплоаккумулятор при этом устанавливается как отдельный элемент системы, параллельно контуру отопления.

Основная часть автоматики устанавливается на подающем трубопроводе: трехходовой клапан, термостаты, группа безопасности и т.д. По умолчанию трехходовой клапан направляет теплоноситель от котла к радиаторам, пока температура в помещении не достигнет требуемой отметки.

Схема подключения с подмешиванием

Как только необходимости в активном обогреве нет, клапан переводит часть теплоносителя от котла к теплоаккумулятору, сбрасывая лишнее тепло.

При достижении максимальной температуры воды в ТА и целевой температуры в радиаторах, срабатывает датчик, установленный в котле по перегреву, и он отключается. Пока же требуется обогрев или не прогрет теплоаккумулятор, работа котла продолжается.

Если по каким-то причинам котел перестал выдавать номинальную мощность или полностью выключился при снижении температуры на подающей линии, вода из теплоаккумулятора подмешивается в контур отопления, восполняя теплопотери системы.

Использовать можно несколько трехходовых клапанов на раздаче и на обратке и группу термостатов. Как вариант, в продаже имеются готовые сборки для подключения теплоаккумуляторов – блок автоматического подмешивания, например LADDOMAT.

Рейтинг теплоаккумуляторов

Производители выпускают буферные емкости разных типов. На рынке представлены простые модели с пустотелой конструкцией, устройства с одним или двумя теплообменниками, встроенными бойлерами. Наша команда VyborExperta.ru проанализировала теплоаккумуляторы для системы отопления ведущих производителей.

Изучались надежность, ремонтопригодность, устойчивость к внешним воздействиям. Эксперты проверяли функциональность, эффективность теплоизоляции, соответствие технических характеристик паспортным данным. Учитывались отзывы владельцев, мнения теплотехников, доступность сервисного обслуживания.

Особое внимание мы уделили следующим параметрам оборудования:

• Объем емкости – чем больше теплопотери в доме и ниже КПД котла, тем больше потребуется теплоносителя;
• Максимальная и рабочая температура нагрева – от этих показателей зависит экономичность работы котла;
• Максимально допустимое давление в системе – рекомендуемое давление в системе отопления небольшого загородного дома и роскошного особняка в 2-3 уровня имеет разные значение. Характеристики аккумулятора должны соответствовать этим показателям;
• Габариты оборудования – от параметров емкости зависит возможность установки тепловой техники в домашней котельной;
• Наличие теплообменника – улучшает общее КПД системы;
• Используемые материалы – зависит вес буферной емкости, устойчивость к коррозии и перепадам температур.

Не все теплоаккумуляторы соответствовали требованиям, которые предъявляются к надежной тепловой технике. Отсутствие защиты от перегрева, высокий коэффициент теплопотерь, слабая теплоизоляция, непродолжительный срок гарантии – оборудование с такими характеристиками исключалось из рейтинга.
