Газовая пушка своими руками: пошаговая инструкция изготовления и установки + фото

Виды газовых пушек

В первом случае, их конструкция достаточно простая и они нередко изготавливаются самостоятельно. Хотя, многие предпочитают покупать заводские изделия. Ведь их стоимость вполне доступна.

Газовые пушки с прямым нагревом отличается наличием открытой горелкой, которая ничем не изолируется. Из-за этого при обогреве помещения в него попадает не только теплый воздух, но и продукты горения газа.

Газовая пушка с прямым нагревом отличается компактностью и высоким КПД. Но так как при работе этого устройства выделяются продукты горения, то при обогреве жилого помещения следует заблаговременно позаботиться о наличии качественной и устойчивой вентиляции.

Второй вид газовых пушек работает по принципу непрямого нагрева. Главное их отличие от рассмотренного выше вида, в наличии изолированной камеры сгорания. С помощью особых патрубков, подсоединенных к общему дымоходу, выводятся продукты сгорания. Этот вид газовых пушек идеален для жилых помещений или мест массовых скоплений людей.

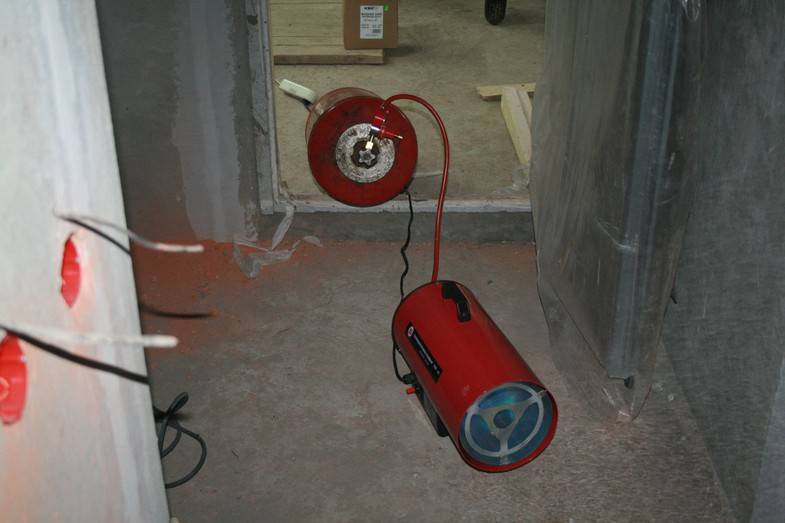

Кроме газовых пушек, имеющих прямой или непрямой нагрев, на рынке климатической техники можно найти мобильные, а также портативные пушки для работы которых требуются . Эти разновидности тепловых пушек снабжены специальными ручками и колесами. Они позволяют добиться их более удобной эксплуатации и транспортировки. Но при использовании портативных или мобильных газовых пушек, следует в точности придерживаться всех правил техники безопасности.

Продолжительность работы подобных устройств обогрева, напрямую зависит от объема баллона с газом. Расход топлива в среднем составляет от 0,6 до 7 литров в час. Чтобы добиться большего времени автономной работы, эти разновидности тепловых пушек снабжаются специальными переходниками. Они дают возможность подключить устройство обогрева сразу к нескольким баллонам.

Некоторые модели тепловых пушек имеют терморегулятор. Его наличие позволяет отключаться при достижении в комнате заданной температуры. Как показывает практика, благодаря применению тех или иных видов газовых пушек, можно добиться существенной экономии.

Этапы изготовления тепловой пушки на дизтопливе своими руками

Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:

• Бак или емкость для горения топлива.
• Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
• Трубы для камеры сгорания. Используем любой тугоплавкий материал.
• Топливная форсунка.
• Компрессор или насос.

• LiveJournal
• Blogger

Тепловая пушка дает огромное количество тепла Этапы изготовления:

1. В подготовленный заранее трубный корпус устройства вставляется вентилятор.
2. Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
3. Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
4. Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.

1. Насос соединяем с топливным баком и форсункой.
2. Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.

Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.

Изготовление газовой тепловой пушки своими руками

Прежде всего подчеркнем, что самостоятельно производить газовые тепловые пушки могут только мастера с большим опытом и соответствующей квалификацией.

Если вы уверены в своих силах, можете начать с выбора необходимых приспособлений и материалов.

Список инструментов и материалов

Для самостоятельного изготовления газовой тепловой пушки вам потребуются:

• металлический патрубок, по которому в систему будет подаваться топливо;
• болгарский;
• стальной лист;
• дрель со сверлами для металлообработки;
• металлические полосы (толщиной 2 мм);
• стальная трубка 8мм для теплообменника;
• арматура для подставки, на которой будет размещаться пистолет;
• вентилятор с минимальной мощностью 12 вольт.

Могут потребоваться и другие аксессуары, например, паяльник для труб.

Пошаговая инструкция по изготовлению устройства

В первую очередь следует разобраться с корпусом. Его можно получить из обычной трубы или из стального листа средней толщины. Металл необходимо разрезать, задав ему нужные параметры, а затем свернуть в трубку. Края фиксируются соединительным замком или обычными болтами.

Затем необходимо разрезать трубу болгаркой, которая предназначена для проведения газа в систему. Это необходимо для дальнейшего растягивания этого элемента путем приваривания к нему такой же детали того же диаметра.

Далее нужно немного расширить отверстие, через которое будет течь газ, доведя его до 5 мм.

Для увеличения теплоотдачи рекомендуется также удлинить корпус металлическим диском диаметром 8 см, закрепленным под горелкой. На нем следует просверлить восемь отверстий диаметром 1 см, благодаря которым обеспечивается легкий доступ воздуха.

Далее следует приступить к изготовлению хомута, с помощью которого будет фиксироваться теплообменник.

Затем можно приступать к изготовлению теплообменника. Для этого следует взять железную трубу диаметром 8 см, не имеющую слишком толстых стенок. Привариваем конец к стене, где также необходимо просверлить отверстие.

Через эту часть пропускается удлинитель горелки, а зажим на конце дополнительно прикручивается.

Также следует собрать все части горелки и установить переключатель вентилятора в корпус теплообменника.

В корпусе теплообменника необходимо с помощью болгарки проделать отверстие, к которому крепится отрезанная часть трубы 80 мм. Он будет служить для выпуска нагретого воздуха.

Далее можно переходить к установке вентилятора на втором конце теплообменника. Через эту часть нагретый воздух будет передаваться в холодное помещение. Также нужно продумать источник питания для вентилятора. Как правило, он подключен к сети, но можно использовать аккумулятор.

Завершающий этап изготовления самодельного пистолета – просверливание отверстий, необходимых для удобного розжига газа.

также важно продумать конструкцию, на которую будет установлен корпус газовой пушки. Можно взять уже готовую подходящую опору или использовать железную арматуру, из которой сделан каркас. Для точного контроля воздушного потока рекомендуется установить на тепловую пушку ограничитель

Можно использовать задвижку, расположенную между вентилятором или монтажными фланцами

Для точного контроля воздушного потока рекомендуется установить на тепловую пушку ограничитель. Можно использовать задвижку, расположенную между вентилятором или монтажными фланцами.

Как проводится тест

После сборки конструкции ее следует подсоединить к заранее подготовленному баллону с газом с помощью шланга.

Чтобы проверить собранную конструкцию, нужно протестировать:

• к отверстию розжига подносят зажженную зажигалку;
• клапан открыт для доступа к газу;
• сразу после появления огня зажигалку прячут;
• вентилятор включается на устройство.

При правильной сборке произойдет равномерное сгорание газовой горелки и немедленное выделение тепла. Аналогичный алгоритм действий следует применить при следующем включении устройства.

Основные моменты, которые стоит учесть

Даже при наличии всех необходимых знаний и умений, нужно соблюдать несколько достаточно простых правил:

• Корпус пушки не должен соприкасаться с баллоном. Это может привести к его перегреву и взрыву.
• Все соединения трубок подачи газа, должны быть загерметизированы.
• Нельзя поджигать газ от горящей бумаги или зажигалки – это очень опасно. Для этого, нужно установить специальное устройство дистанционного поджига.
• Баллоны должны быть заправлены на специальном оборудовании, которое есть только у специальных служб, занимающихся заправкой газом таких баллонов.
• Мощность пушки должна быть тщательно прочитана и не превышать необходимую.
• Нельзя оставлять работающую установку без присмотра.

Самостоятельно изготовленные агрегаты не могут обеспечить полное сжигание газа. Это приводит к необходимости устройства отвода продуктов горения на улицу.

Такие модели газовых отопителей, предусматривают в своей конструкции не прямой обогрев воздуха открытым пламенем, а при посредстве теплообменника.

Сгорание газа, в этом случае, происходит в закрытой камере сгорания, и тепло передается на корпус теплообменника, нагревающего воздух. Отработанные газы из камеры сгорания, отводятся на улицу через трубу – дымоход.

Такой вариант пушки более безопасен в эксплуатации, а мощности будет достаточно для обогрева даже большого помещения.

Если корпус самого агрегата нагревается слишком сильно, можно покрыть его термостойким изолятором тепла, который и нагревание сделает эффективнее, и предотвратит ожоги при касании корпуса.

Разновидности газовых тепловых пушек

Вне зависимости от конструкции газовой пушки для их работы используется одинаковое топливо — газ.

Однако способ нагрева воздушного потока у каждой из двух имеющихся разновидностей устройств обогрева имеет принципиальные различия. По этой причине и требования к условиям эксплуатации у них тоже различаются.

В тепловой пушке, выполненной с прямым нагревом, в нагретом воздухе присутствуют продукты сгорания топлива. Очищения воздушного потока от примесей в конструкции не предусмотрено. Фактически, загрязненный воздух, полученный после нагнетания его вентилятором непосредственно на пламя, распределяется по помещению.

Такая конструктивная особенность газовой пушки прямого нагрева требует наличия в помещении хорошей вентиляции. Однако это не мешает им оставаться популярными. Причины высокого спроса на данную конструкцию очевидны — быстрый нагрев помещения при минимальном расходе топлива позволяет получить практически 100 % КПД тепловой пушки.

В газовых пушках непрямого нагрева нагревательным элементом является кольцевой теплообменник. Все продукты горения остаются в теплообменнике, а затем удаляются через дымоход. В это же время теплообменник нагревается, потоки воздуха с помощью вентилятора обтекают его внешние стенки и тоже нагреваются. В помещение поступает воздух, лишенный вредных примесей.

В конструкции таких тепловых пушек обязательно имеется дымоход, через который продукты сгорания выводятся из помещения. Эта особенность делает затруднительным перемещение устройства обогрева, поэтому данные модели тепловых пушек обычно используют как стационарные обогреватели.

Важно: для обеспечения безопасной эксплуатации газовых тепловых пушек производители снабжают их защитными устройствами, контролирующими наличие пламени и температуру корпуса.

Разнообразие тепловых пушек

Существует несколько типов классификации тепловых обогревателей.

Чаще всего их различают:

• по конструкции ТЭНа – способ нагрева;
• вид топлива, используемого в качестве источника тепла.

Кроме того, устройства также можно разделить по назначению на промышленные и бытовые.

Классификация метода нагрева

Хотя все тепловые пушки используются для повышения температуры окружающей среды, в зависимости от конструкции модели этот процесс может осуществляться по-разному.

Устройства прямого нагрева

В таких устройствах мощный вентилятор втягивает воздух из окружающей среды. Из-за прямого контакта с нагревательным элементом воздушная масса приобретает высокую температуру, после чего через специальное отверстие «выбрасывается» в помещение.

Такие агрегаты относительно недороги и обладают солидным КПД, но им не хватает экологичности. Все образующиеся продукты сгорания выбрасываются в атмосферу, что может быть не только неприятным, но и опасным для людей, находящихся в помещении.

Чтобы этого не происходило, помещения, в которых используются такие устройства, необходимо регулярно проветривать или, что гораздо лучше, организовать внутри них принудительную вентиляцию.

Тепловые пушки с косвенным нагревом

Такие устройства имеют более сложную конструкцию, в которой предусмотрен теплообменник, в котором тепло отделяется от вредных продуктов сгорания. Последние направляются в специальный патрубок, соединенный с дымоходом, по которому сток отводится из помещения на улицу.

Хотя такие устройства более дорогие, а их эффективность несколько ниже, чем у устройств с открытой горелкой, они по-прежнему пользуются большим спросом из-за экологичности и безопасности использования.

Конкретную модель тепловой пушки необходимо выбирать с учетом предполагаемого использования. Варианты прямого отопления подходят для обогрева больших нежилых помещений (подвалы, склады).

Если устройство предполагается использовать в помещениях, где есть люди, например, в производственных цехах, лучше выбирать модели с косвенным обогревом.

Разделение по видам топлива

По топливу, на котором работают устройства, можно выделить следующие типы тепловых пушек:

• Электрический. Такие агрегаты экологически чистые, не сжигают кислород и не выделяют в воздух вредных веществ, поэтому их можно смело использовать для обогрева жилых комнат. Минус один: довольно высокая цена на электроэнергию.
• Многотопливные: дизельные пушки или горные агрегаты. Эти устройства работают с отработанным моторным и гидравлическим маслом, которые нельзя очистить или использовать иным образом. Эти устройства очень дешевы, однако не рекомендуется устанавливать их в многолюдных помещениях, а также в помещениях с непростой вентиляцией.
• Водный. Основными конструктивными элементами таких устройств являются нагреватель, вентилятор и емкость с водой. Обогрев помещений осуществляется с помощью мощной струи пара. Такие агрегаты часто используют в сельском хозяйстве, например, для поддержания комфортной температуры воздуха в теплицах или теплицах; их также можно использовать в жилых помещениях.
• Инфракрасный. Сложные устройства, в которых тепло излучается инфракрасным излучением. Такие проекты отлично подходят для обогрева открытых пространств – их можно устанавливать на террасах ресторанов, в местах для вечеринок и в зонах отдыха.
• Газ. Эти модели, о которых подробнее поговорим ниже, получили распространение благодаря оптимальному сочетанию качества и цены.

Часто можно встретить разделение тепловых пушек на промышленные и бытовые модели. Первые отличаются высокой мощностью, габаритами и высокой ценой, вторые – небольшими размерами, меньшим тепловыделением и доступной стоимостью.

При выборе модели важно учитывать стоимость самого устройства, цену на топливо и экологическую безопасность

Изготовление газовой тепловой пушки своими руками

В продаже имеются различные модели газовых пушек, но многие домашние мастера конструируют такие устройства самостоятельно. Особых сложностей в конструкции газовой пушки нет.

Чтобы изготовить такое устройство обогрева, необходимо понимать принцип его работы, иметь навыки работы со сварочным оборудованием и позаботиться о наличии необходимых материалов,

Так как большинство домашних мастеров планируют использовать тепловую пушку собственного изготовления для обогрева гаражей, то они выбирают конструкцию газовой пушки непрямого нагрева, подключаемую к дымоходу. Такая конструкция позволяет во время ее работы находиться в обогреваемом помещении.

Для создания газовой пушки потребуются следующие материалы:

• труба длиной 1 метр, диаметром 180 мм, предназначенная для изготовления корпуса;
• труба такой же длины, но диаметром 80 мм для камеры сгорания;
• труба длиной 0,3 метра, диаметром 80 мм для патрубка выхода нагретого воздуха;
• газовая горелка, оснащеная пьезоподжигом;
• любой осевой вентилятор, имеющий круглый фланец.

Принципиальная схему газовой тепловой пушки смотрите ниже.

Сборка самодельной газовой пушки, снабженной камерой сгорания, осуществляется в следующем порядке:

1. С противоположных сторон трубы большего диаметра просверливают два отверстия. Одно из них, предназначенное для приваривания патрубка выхода нагретого воздуха, должно иметь диаметр 80 мм. Второе отверстие сверлится диаметром 10 мм. В него будет входить газовый шланг, подсоединенный к горелке.
2. Из трубы меньшего диаметра изготавливается камера сгорания. Для ее жесткого крепления к трубе необходимо приварить пластины, удерживающие конструкцию в центре корпуса.
3. Затем необходимо подготовить заглушку, вырезанную из металлического листа таким образом, чтобы она закрывала зазор между камерой сгорания и корпусом. При этом должен быть обеспечен доступ к камере для подключения ее к дымоходу.
4. Следующим этапом будет сборка конструкции. Ребра камеры сгорания необходимо приварить внутри корпуса, а с наружной части его части приварить патрубок, через который в помещение будет поступать нагретый воздух и заглушку. Затем устанавливается и жестко закрепляется газовая горелка, и монтируется вентилятор.

Сборка газовой пушки с прямым нагревом выполняется гораздо проще, так как она состоит из трубы, с одного конца которой крепятся лишь горелка и вентилятор. Горячий воздух вместе с продуктами горения выходит с противоположной стороны трубы.

Правила безопасности в ходе эксплуатации

Тепловые устройства, включая газовые относятся к пожароопасной технике, требующей строгого выполнения техники безопасности.

В первую очередь, необходимо познакомиться с нормами, касающимися правил работы с газовой техникой, а конкретно ГОСТ Р ИСО 11439-2010 по работе с баллонами с газом и ГОСТ 17356-89 (горелки на газообразном топливе).

Требования к использованию приборов:

• Не следует оставлять газовые тепловые пушки без присмотра, тем более это касается приборов, которые сделаны собственными руками (у фабричных моделей часто есть функция неотложного выключения, к примеру, при нагревании внешней оболочке).
• В помещении, отапливаемом с помощью аналогичных устройств, нежелательно держать легковозгораемые вещества. В исключительном случае их необходимо сохранять на максимально удаленном от прибора расстоянии.
• В ходе эксплуатации приборов с открытым нагревом нужно обеспечить должную вентиляцию помещения. Во время работы с устройством с непрямым обогревом обязательно нербходимо проверить исправность дымоотвода и удостовериться, что вредные выбросы поступают наружу.
• Во время работы газовой тепловые пушки не позволяется применить аэрозольные баллончики.
• Не рекомендуют использовать устройства такого типа, если в воздухе присутствуют тончайшие опилки дерева или другие легко возгораемые волокна. Аналогичное устройство не годится также для обогревания помещения, в воздухе которого распылены пары бензина, ацетона или других горючих веществ.
• Функционирующий прибор должен быть на плоской поверхности, за счёт чего обеспечивается его хорошое положение.
• Не разрешается подсоединение каких-нибудь рукавов к входному или отверстию для выхода: это может сделать слабее поток воздуха, что приводит к концентрации угарного газа и/или других веществ которые вредны для здоровья.
• Газовую пушку нельзя использовать в помещениях с большим содержанием паров, к примеру, в бассейне, бане, сауне. Не рекомендуется ее применить также на чистом воздухе, тем более в условиях атмосферных осадков.
• Нельзя накрывать чем либо включенное устройство газового типа, а еще закрывать отверстие прибора.

Перед включением в электрическая сеть необходится удостовериться, что розетка имеет заземление, также во время работы нельзя закрывать отверстие пушки и накрывать сам прибор.

Торцы газовой пушки лучше всего покрывать сеткой сделанной из металла. Это даст возможность рассеять мощный горячий поток воздуха, температура которого может превысить +250 о С.

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для бытового использования следует в первую очередь обращать внимание на следующие параметры:

1. Мощность. Измеряется в кВт, иногда производители дополнительно указывают объем обогреваемого воздуха за 1 час работы. В первом случае придерживаются формулы: 1 кВт на 10 м2– минимум. Во-втором, необходимо подсчитать общий объем планируемого для обогрева пушкой помещения и получившуюся цифру разделить на 2. Таким образом получится минимальная мощность пушки, с помощью которой помещение можно прогреть уже за 30 минут беспрерывной работы обогревателя. К примеру, нагреваемый объем воздуха пушкой – 300 м3. Соответственно, она оптимально подойдет для помещения, объемом в 150 м3 (не следует путать объем и площадь – это абсолютно разные показатели).
2. Тип подключения. Имеется ввиду, с закрытой или открытой горелкой. Первые – более дорогостоящие и они используются для «аварийного» отопления жилых помещений. Для других целей покупать их не стоит. Открытые – оптимальный вариант для гаражей, сараев, складов и других нежилых помещений.
3. Наличие автоподжога. В принципе, функция не обязательна. Более того, пьеза-элементы достаточно быстро выходят из строя, но при этом их наличие почти на 10 – 20% удорожает стоимость пушки.
4. Наличие дополнительных функций. Имеется ввиду, регулировка скорости вращения вентилятора, система датчиков, терморегуляторы и так далее. Все они помогают автоматизировать работу пушки, но при этом производители не рекомендуют обогреватели подобного типа оставлять работающими без надзора. И наличие тех самых датчиков тоже удорожает конечную стоимость устройства. Если необходимо сэкономить, то можно покупать пушку без всех этих датчиков.
5. Питание для вентилятора. Встречается либо от 220В, либо от 12В постоянного тока. Последний вариант удобен тем, что пушку можно использовать как мобильную, запустив её и при отсутствии бытовой электросети. Если такой функционал не нужен, то лучше брать с самым простым двигателем на 220В. Ещё лучше – без щеток (такие двигатели очень надежны и долговечны, но стоят достаточно дорого).

Принцип работы газовой пушки

Таблица 1. Ключевые параметры газовых пушек, которые необходимо учесть при покупке.

Параметр	Рекомендуемое значение
Мощность	Не менее 1 кВт на 10 м 2 отапливаемого помещения
Тип газа, на котором работает пушка	Метан – для подключения к бытовой газовой сети, пропан – для баллонов. Встречаются и «универсальные» пушки, но стоят они дорого, а ломаются часто из-за сложной технической конструкции (там одновременно работает 2 раздельных клапана)
Автоподжог	Рекомендуется брать без автоподжога – такие модели стоят дешевле, их запуск не опасен
Наличие дополнительных датчиков	Не обязательно. Большей их частью пользоваться никто не будет – проверено на практике
Питание электромотора вентилятора	С поддержкой подключения к 12В покупать тогда, если обогреватель будет использоваться как мобильный. В остальных случаях – только 220В
Закрытая или открытая горелка	Закрытая – для обогрева жилых помещений, открытая – для всех остальных

Вариант использования газовых пушек — для монтирования натяжных потолков. Под действием высокой температуры ПВХ-полотно легко растягивается, на нем не остается складок и вмятин

Агрегат #3 – газовая тепловая пушка

Конструкция газовой тепловой пушки во многом похожа на устройство дизельного агрегата. Здесь также имеется камера сгорания, встроенная в корпус. Вместо бака с жидким горючим используется баллон сжиженного газа.

Как и при использовании дизельного топлива, большое значение имеет отвод продуктов сгорания, поскольку в самодельных устройствах невозможно обеспечить полное сгорание газа. Воздух, который поступает в помещение, нагревается при контакте с камерой сгорания. Отработанные газы покидают устройство через выведенный на улицу отвод. Такая система непрямого нагрева более безопасна, чем обогрев открытым пламенем.

Тепловые пушки непрямого нагрева снабжены закрытой камерой сгорания, которая препятствует контакту открытого огня и воздуха – такая конструкция сложнее, но безопаснее, чем модели прямого нагрева

Чтобы увеличить теплоотдачу, к корпусу камеры сгорания можно приварить продольные пластины, обычно их делают 4-8 штук. При этом размеры камеры сгорания с дополнительными пластинами должны быть меньше диаметра корпуса, чтобы камера не касалась его стенок и не перегревала корпус тепловой пушки.

Корпус газовой тепловой пушки во время работы сильно разогревается, поэтому его необходимо закрыть слоем теплоизоляции, чтобы избежать возможных ожогов или возгорания.

Для создания газовой тепловой пушки понадобятся следующие элементы:

• баллон со сжиженным газом;
• горелка;
• редуктор;
• металлический корпус;
• вентилятор;
• устройство для дистанционного розжига;
• рама для крепления корпуса.

Газовый баллон соединяют с редуктором, который обеспечивает равномерную подачу топлива на горелку. Воздух вокруг камеры сгорания нагревается, вентилятор выдувает его в помещение. Порядок практически такой же, как и при изготовлении дизельной тепловой пушки. Наглядно устройство газового обогревателя представлено на схеме.

Принципиальная схема

Огромное количество различных обогревателей, которые сегодня присутствуют на рынке, позволяет найти тот самый эффективно работающий агрегат, который подходит для условий эксплуатации в конкретном помещении. Говорить обо всех приборах не будем, а остановимся лишь на тепловой пушке. Что это такое, и из каких частей она состоит? Тепловая пушка своими руками – это реально или сложно? На эти и другие вопросы постараемся найти ответы.

Начнем с одного очень важного критерия, определяющего точное название тепловой пушки. Во-первых, это отопительный агрегат, входящий в категорию тепловых вентиляторов

Во-вторых, от самих вентиляторов пушка отличается большей мощностью и тепловыделением. В этом случае все приборы мощностью свыше 2,0 кВт будут относиться к тепловым пушкам.
