Как производятся трубы для теплого пола

Прочность сшитого полиэтилена объясняется особенной технологией его изготовления, благодаря чему создается трехмерная молекулярная сетка.

Для этого используются следующие методы:

• Нагревание полиэтилена вместе с пероксидом (РЕХ-а).
• Воздействие влаги и имплантированного силама, совместно с катализатором (РЕХ-в).
• Бомбардировка электронами (РЕХ-с).
• Применение азота (это вариант используется очень редко).

В итоге удается сообщить полиэтилену такие характеристики, которые делают его одним из наиболее подходящих материалов для изготовления труб водяного теплого пола.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

1. Специальные ножницы для порезки труб из полиэтилена.
2. Расширитель и насадки разного диаметра.
3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Сшитый полиэтилен – какие там швы?

Швов в полиэтилене сшитом нет совершенно никаких. «Сшивание» происходит во время их производства на молекулярном уровне. Молекулы этилена создают сложную и прочную трехмерную полимерную цепочку. Полученный полимер обозначается буквами PE-X.

Технологически используются различные физические и химические методы производства.

В зависимости от использованной на производстве технологии в обозначении материала после PE-X добавляются:

a – производство осуществляется путем нагрева с применением пероксидов; b – используется силан и катализаторы, при повышенной влажности; c – электрохимические метод, когда производится бомбардировка электронами молекул полимера; d – практически не встречающийся в бытовых магазинах вариант, созданный с помощью азотной технологии.

То есть, прочность и долговечность полиэтилена «сшитого» закладывается еще на стадии начального производства, на уровне молекулярных связей – повредить которые надо еще постараться.

Теплый пол для дома лучше всего укладывать, используя полиэтиленовые изделия имеющие маркировку PE-Xa. Они перенесут неоднократную заморозку/разморозку и не полопаются при этом в местах соединения сшитого полиэтилена и фитингов.

Высокая температура горения в 400 С гарантирует сохранность системы обогрева даже при небольших возгораниях в помещении. Да и если огонь все же добрался через бетонную стяжку до полиэтиленовых труб, то они будут скорее плавиться, распадаясь на углекислый газ и воду.

Не «потекут» и сохранят свою жесткость при температурах теплоносителя до +120 С, чего вполне достаточно для выбранной системы обогрева.

Нюансы монтажа

Для нагревательного контура из полиэтиленовых труб рекомендуется использовать изделия диаметром в 16-мм. Теплоотдача от них будет иметь приемлемые показатели, и не потребуется дополнительного армирования бетонной стяжки. Достаточно будет поверх них залить 6-ти сантиметровый неармированный бетон.

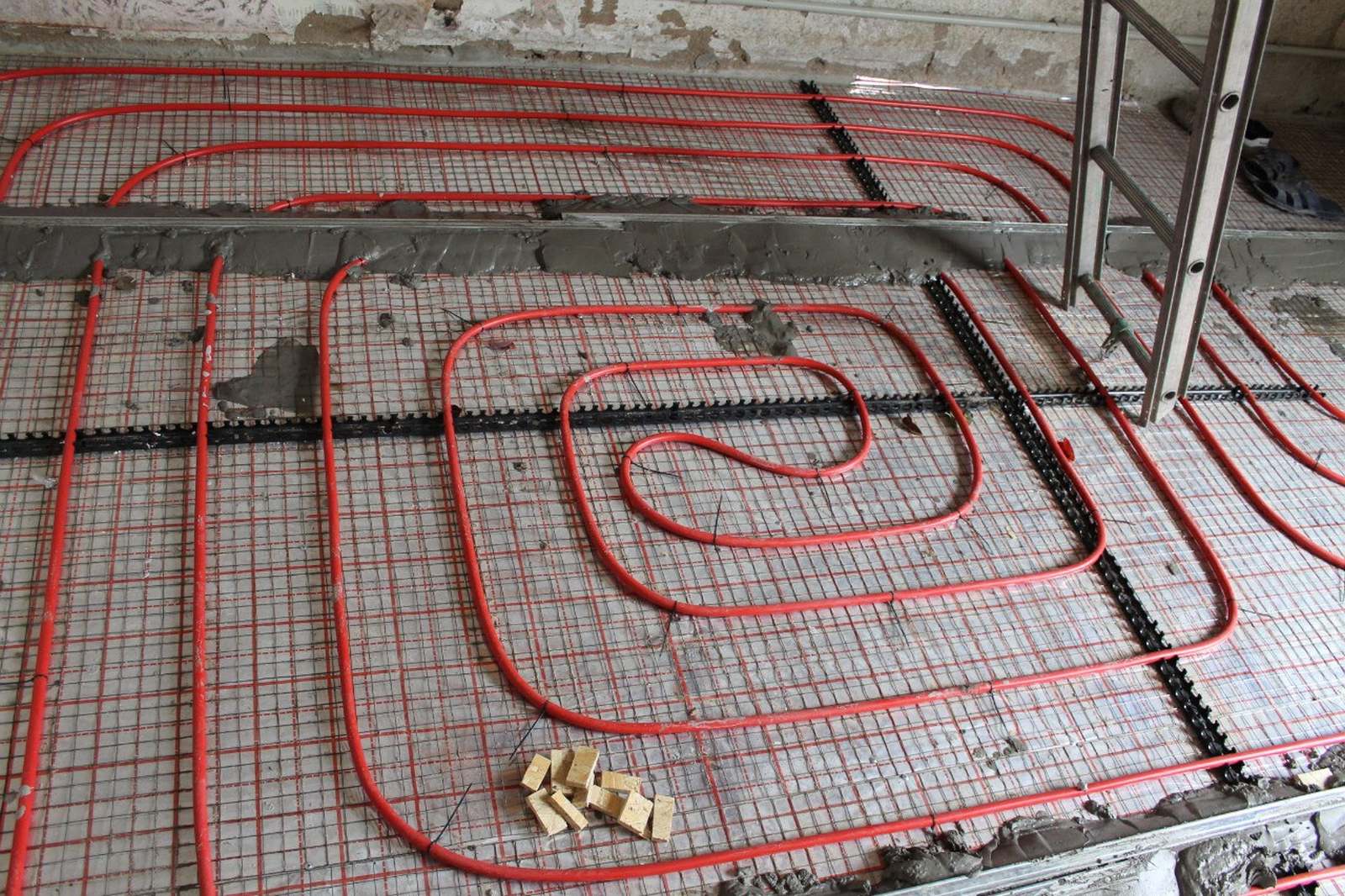

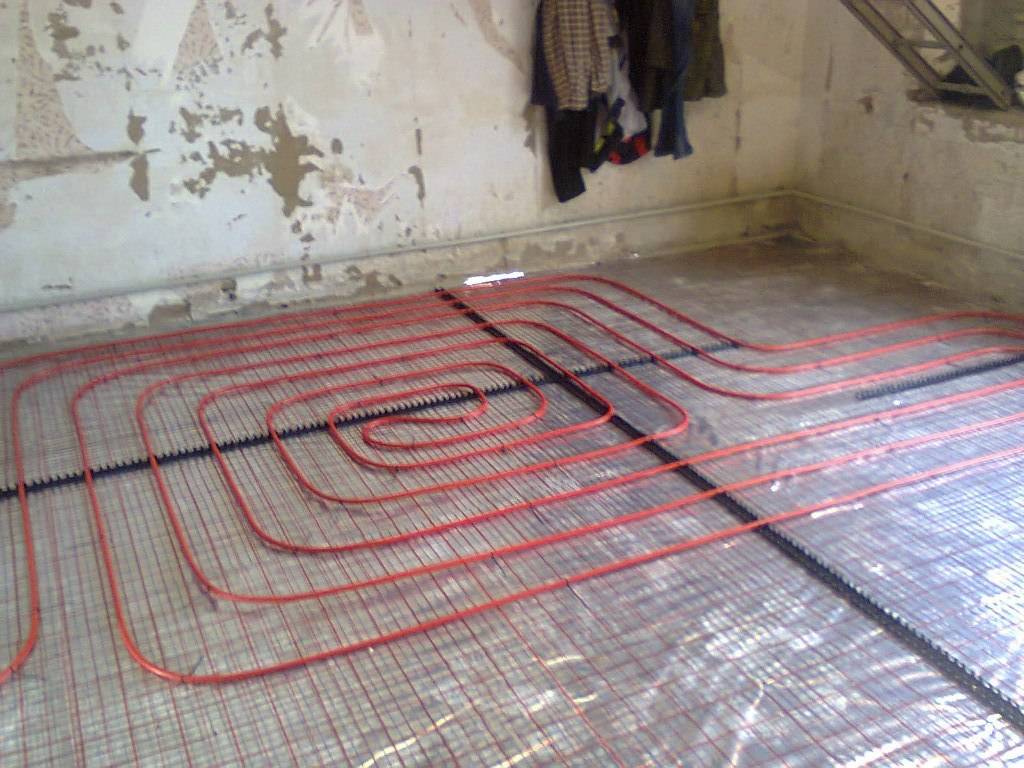

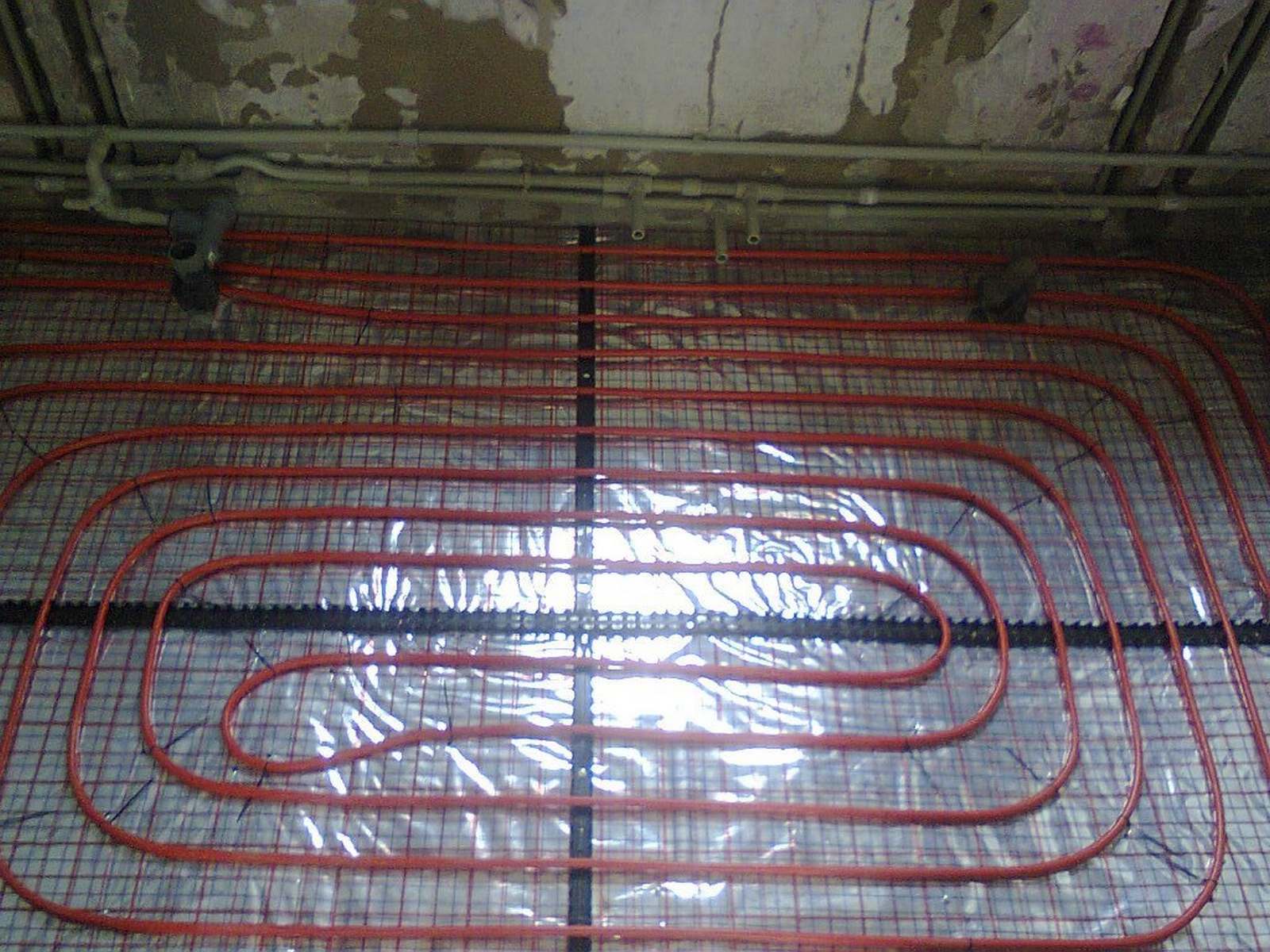

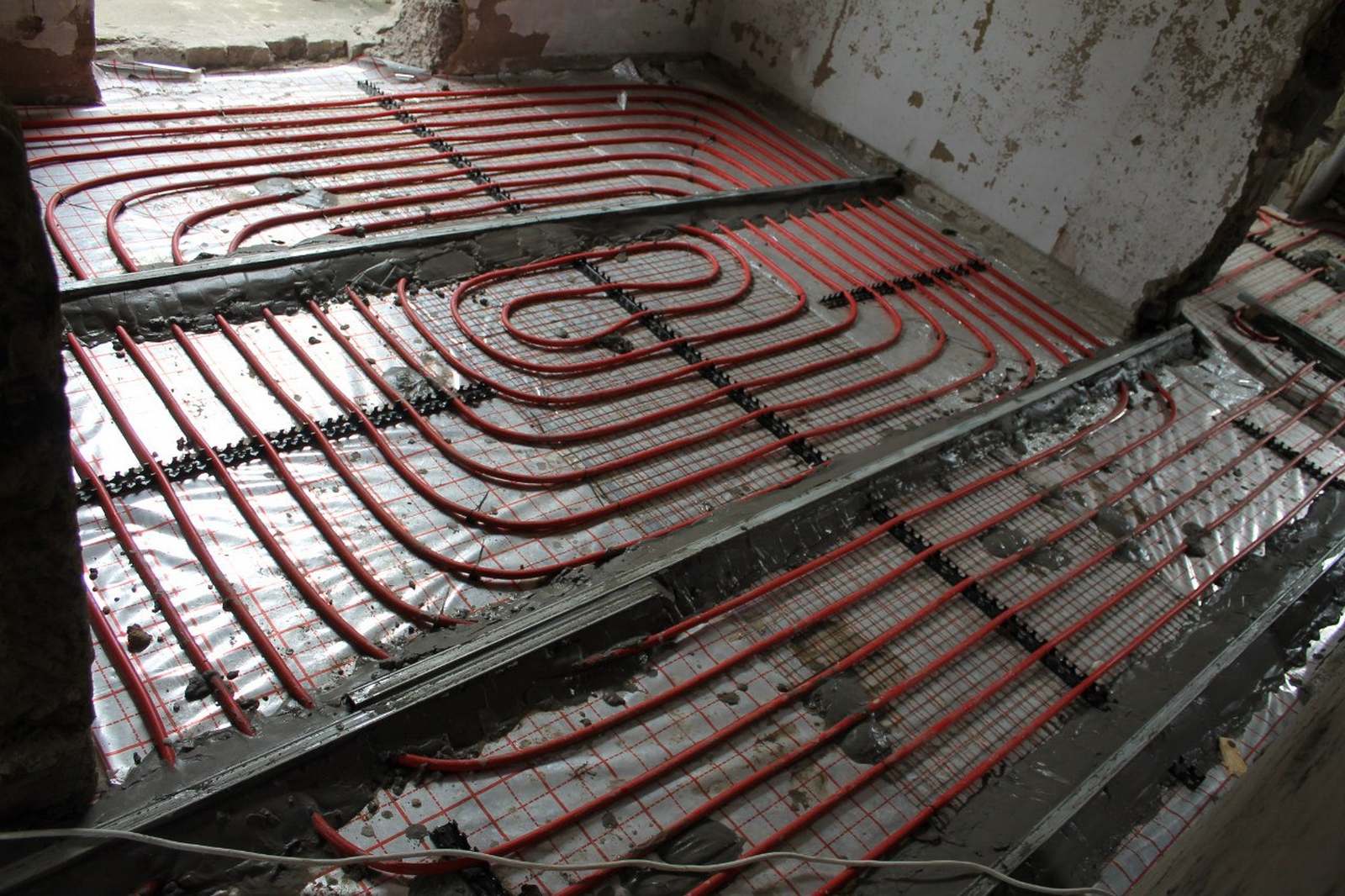

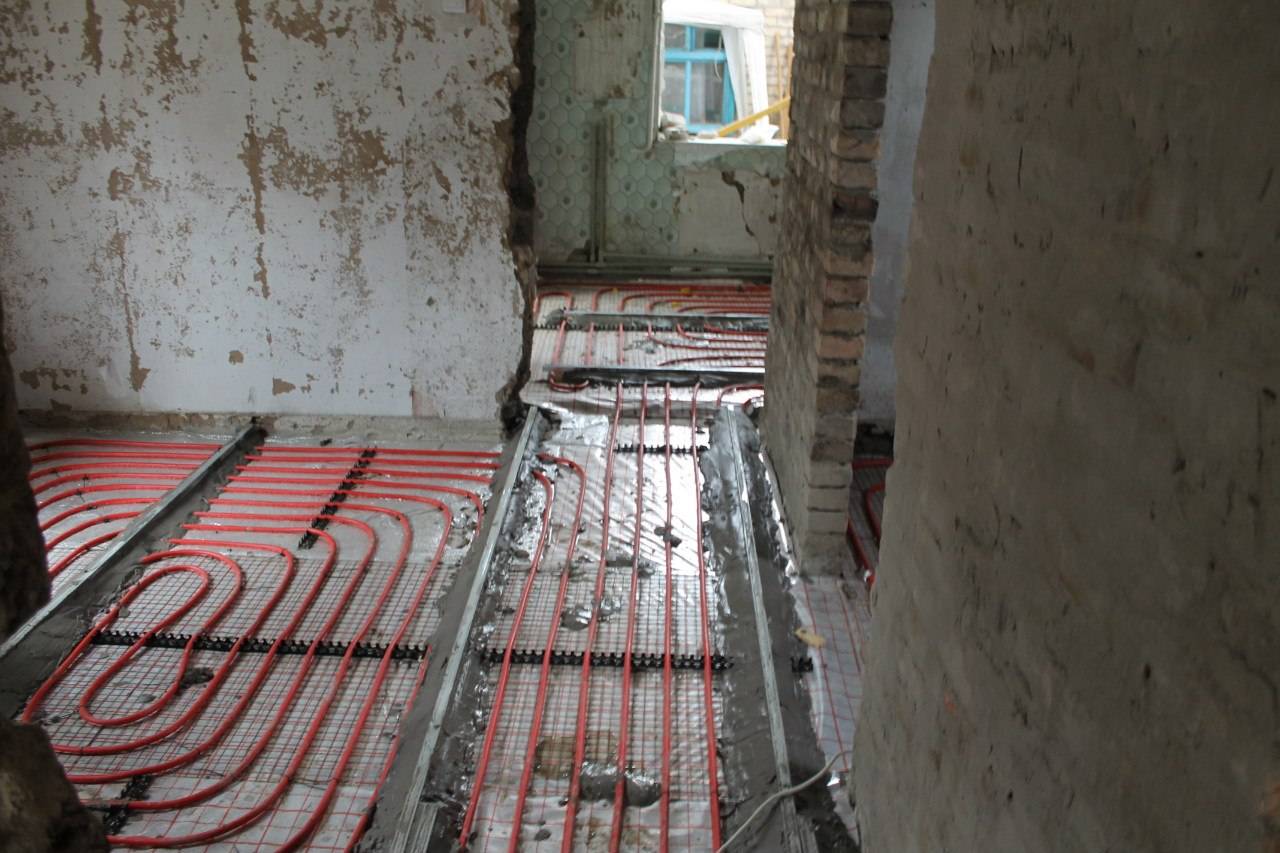

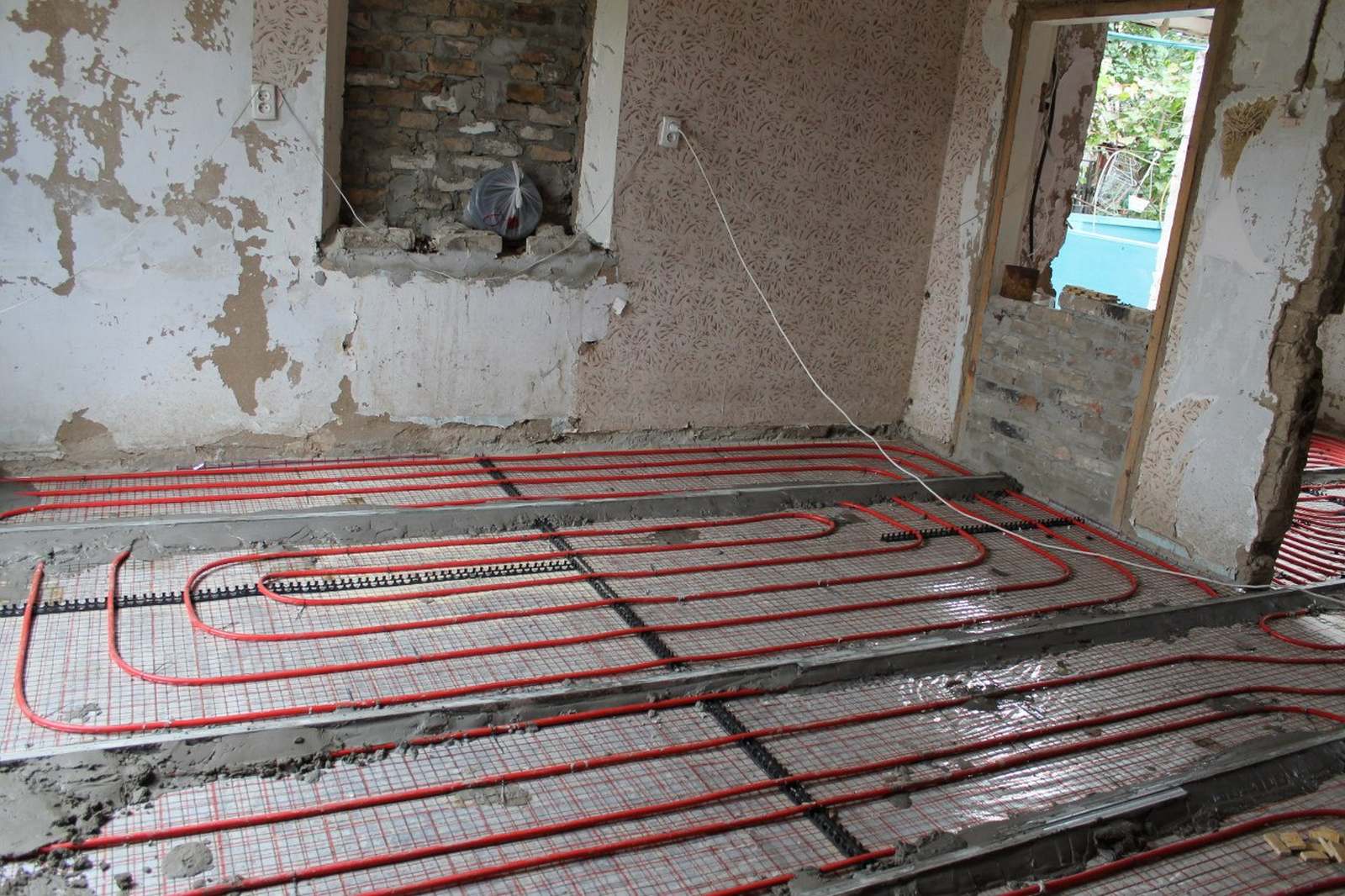

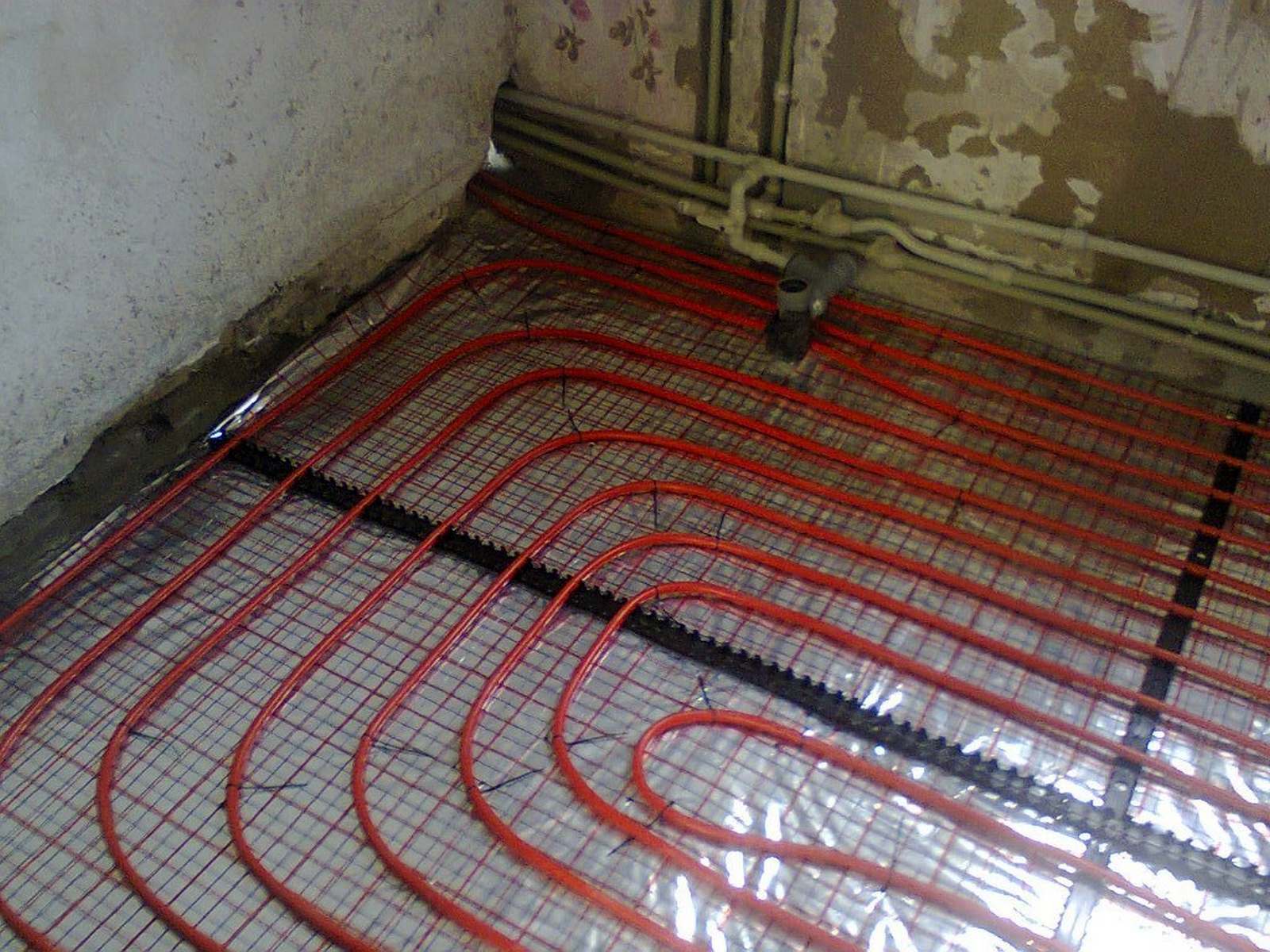

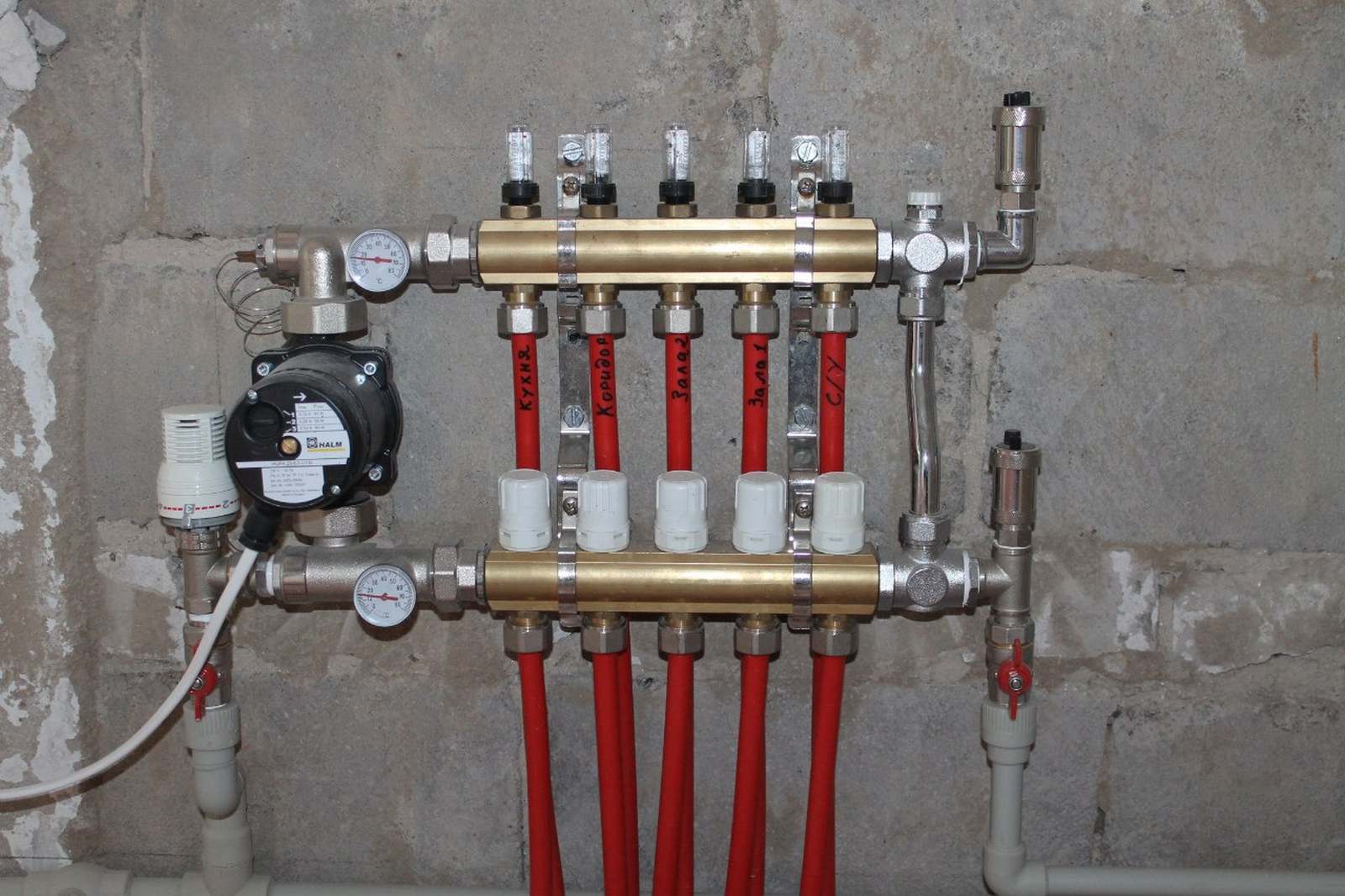

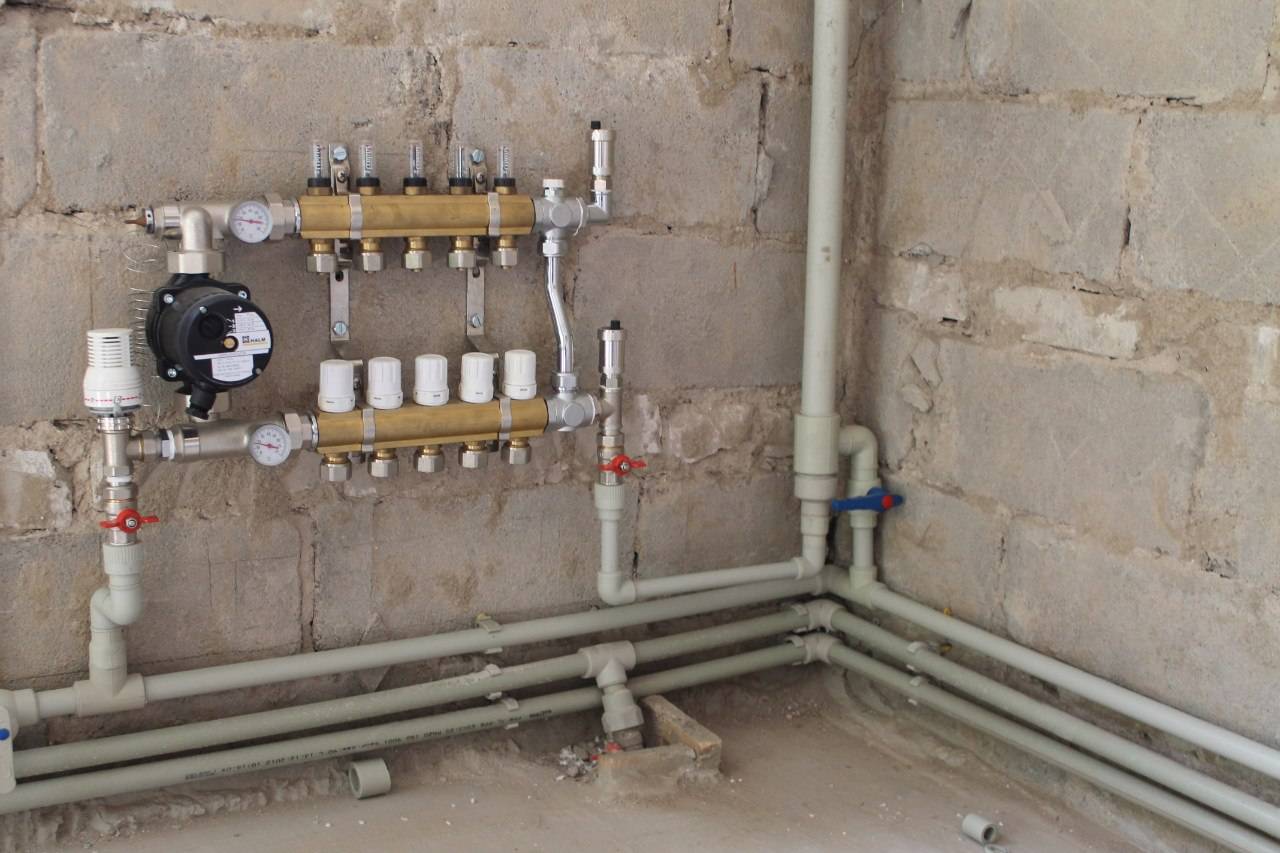

Процесс монтажа контура заключается в бесшовной укладке полиэтиленовой трубы по спирали, от центра комнаты к месту соединения с коллектором системы «теплый пол». Где оба конца соединяются со штуцером коллектора. Соединение может производиться: обжимным, сварным или пресс-методом.

В первом случае на торец надевается обжимное кольцо с контргайкой, ее надевают на штуцер, и производится затягивание гайки. Во втором варианте используется электросварка, нагревающая полиэтилен. Который расплавившись, после отключения сварки затвердевает, образуя прочное соединение.

Для третьего способа используются пресс-гильзы, которые вставляют в растянутую специальным инструментом трубу, после чего оная возвращается к своим диаметрам и плотно обживает штуцер фитинга.

Следует знать, что такие соединения давление держат по разному – обжим 2,5 МПа, пресс 5 МПа, а сварка 10-12 МПа. Выбор варианта сочленения труб с коллектором нужно выбирать в соответствии с параметрами водонагревателя системы теплого пола.

Также интересно: а тут aviroom.ru вы сможете заказать дешевые авиабилеты из Москвы в Осаку. После хорошего ремонта можно и побаловать себя отличным отпуском. Удачи в ремонте и отдыхе!

Теплый водяной пол: Основные этапы монтажа

Работы, которые необходимо проделать, сводятся к следующим:

• рассчитать необходимую длину труб для каждого помещения и шаг установки;
• выбрать тип котла;
• обустроить основание под укладку труб;
• осуществить монтаж труб;
• залить стяжку.

Все эти этапы работы для специалистов не представляют особых усилий и трудностей. Самому же необходимо вникнуть в каждый пункт, чтобы не наделать ошибок и не испортить стройматериалы.

Обустройство теплого пола начинается с удаления старой стяжки и выравнивания основания. Допускаются перепады до 5 мм. Полученная поверхность с помощью пылесоса очищается от пыли.

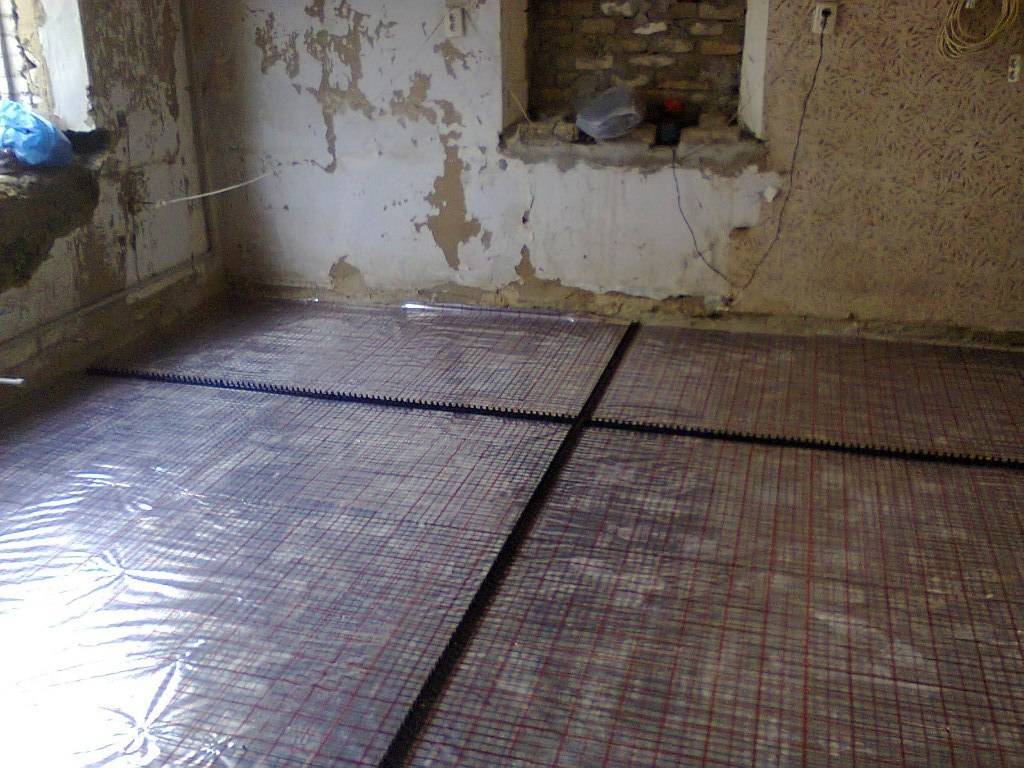

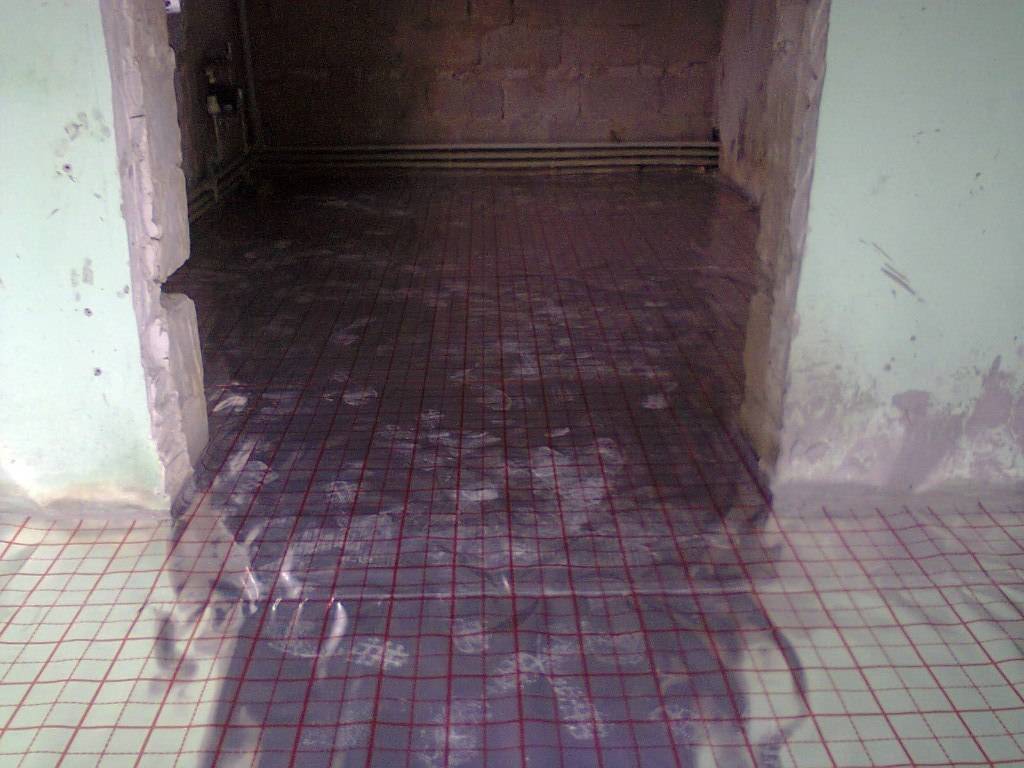

Cледующий этап — укладка слоя гидроизоляции. Затем по всему периметру помещения тщательно закрепляется демпферная лента, назначение которой компенсировать то расширение, которое может возникнуть при нагревании теплого пола. Затем необходимо утеплить поверхность по всей площади. И тут понадобится специальный материал — вспененный полиэтилен. В очень холодных помещениях может понадобиться заполнение всей площади пола слоем керамзита с последующим покрытием его листами пенополистирола. Толщина этих листов должна быть не менее 10 см. Можно воспользоваться специальными утеплительными листами, у которых для труб уже предусмотрены каналы. Это значительно облегчит работу при монтаже теплого пола. На имеющийся утеплитель ложем армирующую сетку. Трубу изгибаем вручную и укладываем спиралью с определенным шагом (не более 10 см). Концы труб обязательно подводятся к коллектору. Для фиксации с коллектором используем обжимной фитинг.

Далее система теплого пола заливается водой и проверяется в рабочем режиме на возможные дефекты. Только после всех перечисленных работ она может быть залита бетонным раствором. Заливку обязательно осуществляют при работающей системе. После заливки теплого пола бетонным раствором, дают ему выстояться не менее месяца. По истечению этого срока переходят к следующим работам – укладке необходимого напольного покрытия.

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

• Причин несколько:
• Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
• Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

Предотвращение потерь тепла через черновое покрытие пола.
Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Это интересно: Линолеум толщина защитного слоя (видео)

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Как производят полиэтиленовые трубы PEX

Конструктивные особенности: Трубы поставляются в бухтах и отрезками

Область применения: для хозяйственно-питьевого водоснабжения

Примечание: черного цвета, с синими продольными полосами, с пометровой разметкой.

— цена указана за 1м

Полиэтиленовые трубы приобретают всё большую популярность. На сегодняшний день они уже используются во многих сферах промышленного производства и народного хозяйства. Имея ряд преимуществ, они позволяют осуществлять работы по прокладке трубопроводов в более сжатые сроки. Купить трубы полиэтиленовые можно у нас.

Мы предлагаем качественные материалы оптом и в розницу. В нашем ассортименте вы найдете конструкции необходимого диаметра и длины для создания эффективной системы хозяйственно-питьевого водоснабжения. Все представленные у нас материалы предоставляются проверенным и надежным производителем. Качественная труба полиэтиленовая, цена которой доступна для каждого, отличается небольшим весом и долговечностью. Она совершенно не боится коррозии, неподвержена окислению и прекрасно сопротивляется осаждению солей на стенках.

Обращайтесь, и мы обеспечим оперативную и профессиональную доставку всего заказанного товара по Москве и Московской области. Труба полиэтиленовая, цена которой приятно удивит, всегда доступна в больших объёмах.

№5. Диаметр и длина

Трубы из сшитого полиэтилена продают в бухтах по 50, 100 и 200 м. Трубы диаметром 40 мм и более продают отрезками до 12 м. На трубе по всей ее длине должна быть нанесена информация о материале изготовления (тип сшивки), рабочей температуре, давлении, диаметре, дате и месте производства. Для дополнительного удобства некоторые производители наносят на изделие риски ровно через каждый метр.

Выбор диаметра трубы зависит от типа трубопровода, давления воды в нем, количества потребителей и прочих параметров. Общие рекомендации по подбору диаметра таковы:

• трубы диаметром до 15 мм (10,1*1,1, 14*1,5 и прочие) подходят для подвода воды от основной водопроводной трубы к кранам;
• трубы 16*2 используют для организации теплых полов, 16*2,2 подходят для горячего водоснабжения и радиаторного отопления. Трубы диаметром 16-20 мм могут использоваться в качестве основной трубы холодного и горячего водоснабжения квартир и небольших частных домов;
• трубы 20-32 мм подходят для организации водоснабжения в коттеджах, также используются для отопления, для теплых полов обычно не применяют трубы диаметром более 20 мм;
• трубы 40-50 мм подходят для стояка в многоквартирных домах;
• трубы диаметром 50-63 мм используются как в системах отопления, так и водоснабжения.

Обычно производитель указывает, для каких целей лучше всего подходит та или иная труба, например, для отопления, горячего водоснабжения, или же она универсальна в использовании.

Длину рассчитать нетрудно, но для этого должен быть точный план системы водопровода, радиаторного или напольного отопления. Измеряем длину предполагаемого трубопровода и умножаем полученное значение на 1,2 – это запас на непредвиденные ситуации, которые могут случиться во время монтажа.

Какой утеплитель выбрать?

Как уже говорилось выше, для тёплого водяного пола необходима изоляция, так как без неё он не будет эффективно функционировать. Кроме того, при наличии теплоизоляции, система экономичнее

Важно не только знать, как правильно утеплить тёплый пол, но и как выбрать подходящий теплоотражающий материал

При покупке теплоизоляции нужно смотреть не только на характеристики, теплосберегающие свойства материала и его параметры, но и на срок службы. Так как ряд продукции с хорошими показателями, обладает часто небольшим эксплуатационным сроком.

Поэтому, возникнет необходимость в его замене, прежде чем потребуется профилактика самой системы

Особенно, это важно в помещениях с напольным покрытием в виде плитки, ведь производить её демонтаж сложно. В связи с этим, специалисты советуют приобретать изделие с гарантийным сроком 10 — 15 лет

Среди свойств, на которые рекомендовано обращать внимание:

• уровень теплопроводности;
• устойчивость к механическим нагрузкам и динамическим воздействиям;
• показатель плотности;
• гидро- и паронепроницаемость.

Для комнат имеющих высокие потолки, лучше выбрать прочные, жёсткие виды, имеющие полимерную основу. Если утеплять помещение с деревянными полами — отличный вариант минеральная вата, ведь она пожаробезопасна.

Монтаж полиэтиленовой системы отопления

Существует два способа монтажа труб из сшитого полиэтилена: с использованием компрессионных фитингов и напрессовочных. Первый вариант значительно проще. Алгоритм действий в данном случае таков:

1. направьте резьбу в направлении соединителя и наденьте обжимную гайку на трубу;
2. затем наденьте на трубу разрезное кольцо, но его край должен отступать от среза трубы на 1 мм;
3. до упора насадите трубу на штуцер фитинга;
4. завершите, закрутив обжимную гайку, используя гаечные ключи.

Помните, что закручивать гайку нужно предельно осторожно, чтобы не повредить трубу чрезмерным усилием.
При монтаже с использованием напрессовочных фитингов необходимо специальное пресс-оборудование. А сам монтаж производится следующим образом:

1. наденьте на трубу неразрезную зажимную гильзу;
2. до упора вставьте в трубу расширитель необходимого размера;
3. плавно сведите рукоятки расширителя до упора и подержите их в таком положении несколько секунд;
4. до упора ставьте трубу в штуцер фитинга;
5. при помощи пресса запрессуйте гильзу на фитинг.

Стоит отдать предпочтение трубам, сшитым из полиэтилена, и это будет оптимальным решением для отопления дома. Такая система будет служить долго, не доставляя жильцам каких-либо существенных неудобств.

Почему лучше использовать трубу с внешним диаметром 16 мм?

Для начала – почему рассматривается именно труба 16 мм?

Всё очень просто – практика показывает, что для «тёплых полов» в доме или квартире такого диаметра вполне достаточно. То есть сложно представить ситуацию, когда контур не справится со своей задачей. А значит — нет никаких действительно оправданных оснований применять более крупную, 20-миллиметровую.

Чаще всего в условиях обычного жилого дома для «теплых полов» с лихвой достаточно труб диаметром 16 мм

И, вместе с тем, применение именно 16-миллиметровой трубы дает ряд преимуществ:

• Прежде всего, она примерно на четверть дешевле 20-миллиметрового аналога. То же самое касается и всей необходимой фурнитуры – тех же фитингов.
• Такие трубы более просты в укладке, с ними можно, при необходимости, выполнить уплотненный шаг раскладки контура, вплоть до 100 мм. С 20-миллиметровой трубой и возни намного больше, и малый шаг – бывает просто невозможен.

Труба диаметром 16 мм проще укладывается и позволяет выдерживать минимальный шаг между соседними петлями

• Существенно уменьшается объем теплоносителя в контуре. Простой подсчет показывает, что в погонном метре 16-мм трубы (при толщине стенок 2 мм внутренний канал составляет 12 мм) вмещается 113 мл воды. А в 20-мм (внутренний диаметр 16 мм) — 201 мл. То есть разница – более 80 мл на всего один метр трубы. А в масштабах системы отопления всего дома — это в буквальном смысле слова выливается в очень приличное количество! И ведь надо обеспечить нагрев этого объема, что влечет, в принципе, неоправданные расходы на энергоносители.
• Наконец, труба с большим диаметр потребует и увеличения толщины бетонной стяжки. Хочешь – не хочешь, но минимум 30 мм над поверхностью любой трубы придётся обеспечивать. Пусть не кажутся смешными эти «несчастные» 4–5 мм. Тот, кто занимался заливкой стяжки, знает, что эти миллиметры оборачиваются десятками и сотнями килограмм дополнительного бетонного раствора — всё зависит от площади. Тем более что для трубы 20 мм рекомендуют слой стяжки делать даже толще – порядка 70 мм над контуром, то есть она получается чуть ли не вдвое толще.

Кроме того, в жилых помещениях очень часто «идет борьба» за каждый миллиметр высоты пола – просто из соображений недостаточности «простора» для наращивания толщины общего «пирога» системы подогрева.

Увеличение диаметра трубы неизменно ведет к утолщению стяжки. А это не всегда возможно, да и в большинстве случаев – совершенно невыгодно.

Труба 20-мм оправдана, когда необходимо выполнить систему подогрева пола в помещениях с высокой нагрузкой, с большой интенсивностью движения людей, в спортзалах и т.п. Там просто из соображений повышения прочности основания приходится применять более массивные толстые стяжки, для прогрева которых требуется и большая площадь теплообмена, что как раз и обеспечивает труба 20, и иногда даже и 25 мм. В жилых же помещениях прибегать к таким крайностям – нет никакой необходимости.

Могут возразить, что для того, чтобы «продавить» теплоноситель по более тонкой трубе придется наращивать мощностные показатели циркуляционного насоса. Теоретически, так оно и есть – гидравлическое сопротивление с уменьшением диаметра, понятно, возрастает. Но как показывает практика, большинство циркуляционных насосов вполне справляются с этой задачей

Ниже будет уделено внимание этому параметру – он также увязан с длиной контура. На то и проводятся расчеты, чтобы добиться оптимальных или, по крайней мере, приемлемых, вполне работоспособных показателей системы. Итак, остановимся на трубе именно 16 мм

Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала

Итак, остановимся на трубе именно 16 мм. Про сами трубы в этой публикации разговор вести не будем – на то есть отдельная статья нашего портала.
