Как правильно укладывать плитку на водяной теплый пол?

Преимущества и характеристики керамической плитки для теплых полов

Теплый водяной пол – это уже давно не роскошь, а доступное и долговечное средство обеспечения комфортной температуры в помещении. Кафельная плитка для кухни – оптимальный вариант верхнего напольного покрытия для системы теплых водяных полов.

Ее преимущества:

1. Комфорт в эксплуатации. Благодаря высокой теплопроводности керамики плитка быстро достигает нужной температуры, а в жару, когда потребности в подогреве нет, покрытие для пола остается прохладным.
2. Безопасность. Структура напольного покрытия для водяного пола исключает оголение проводов системы теплого пола и поражение током. Из всех видов напольных покрытий плитка характеризуется наивысшими показателями пожароустойчивости.
3. Прочность. Правильно уложенная качественная плитка способна выдержать колоссальную нагрузку в 30 т. на м2. Эксплуатационный срок керамической плитки составляет до 50 лет.
4. Простота в уходе. Грязь, жир, остатки моющих средств легко удаляются с поверхности плитки и не впитываются в ее структуру, что вызывает размножение болезнетворных бактерий. Также в отличие от деревянных поверхностей керамика не впитывает неприятные запахи.
5. Гипоаллергенность. Материалом для изготовления керамической плитки служит глина – экологически чистое сырье.

При выборе плитки под теплый водяной пол следует учитывать три параметра:

• коэффициент теплового линейного расширения;
• устойчивость к температурным перепадам;
• твердость.

Тепловое расширение – свойство плитки менять размеры при изменениях температурного режима: при повышении температуры расширяться, при снижении сжиматься. Чем ниже показатель этого параметра, тем качественнее плитка.

Устойчивость к перепадам температуры подразумевает сопротивляемость материала деструктивному воздействию жары и холода, а твердость определяет его устойчивость к механическим повреждениям. Она измеряется по т.н. шкале Мосса от 1 до 10 баллов.

Лучшие производители и модели теплых полов под плитку

Чтобы обезопасить себя при покупке теплых полов от проблем в будущем, лучше покупать продукцию проверенных производителей. Пусть немного дороже, придется заплатить за бренд, но с гарантией отличного качества. В рейтинге лучших производителей предприятия Германии, Бельгии, России, Швеции и других стран.

Valtec. Наиболее известная в странах СНГ марка теплых водяных полов. Головной офис и производство аппаратуры находится в России. Трубы производятся в Италии. От импортных аналогов продукция Valtec выгодно отличается ценой комплекта и длительной гарантией — 10 лет. Ответственность перед покупателями страхуется в «ВСК».

REHAU. Еще один производитель водяных теплых полов с безупречной репутацией — REHAU (Германия). Бренд фирмы знают даже далекие от строительства и ремонта люди, так как под этой маркой выпускаются десятки тысяч различных товаров.

Теплые полы, произведенные фирмой, по утверждению производителей могут бесперебойно работать 50-100 лет, благодаря трубам из сшитого полиэтилена (отлично переносят гидроудары и механическое воздействие, устойчивы к образованию налета).

HENCO. Продукция бельгийской фирмы HENCO соответствует всем стандартам DIN. Главная особенность теплых полов фирмы — необычные многослойные трубы. Внутри сваренные алюминиевые трубы с тонкими стенками, снаружи оболочка из полиэтилена PE-Xc.

На рынке России представлена вся линейка выпускаемой продукции. Однако в продаже можно встретить и подделку. Поэтому, во-первых, нужно спрашивать у продавца сертификат соответствия, во-вторых, помнить, что теплые полы производятся только в Бельгии.

THERMO. Шведская компания «Thermo Industri AB» выпускает лучшие в мире, по мнению экспертов и специалистов, теплые электрические полы. Одна из первых сформировала в России рынок этой продукции, придя в Россию и страны СНГ в 1991 году. Широкий ассортимент продукции обеспечивается несколькими производственными мощностями, расположенными на территории Швеции и России (торговая марка «Термо АБ»).

Особенность продукции в том, что ее можно монтировать не только внутри помещений, но и снаружи, например, ступенек крыльца.

ТЕПЛОЛЮКС. Производственные мощности фирмы Теплолюкс (одна из компаний группы «Специальные системы и технологии») расположены в Московской области. Выпускаемые электрические полы реализуются в основном в России, Беларуси и Казахстане. Есть торговые представительства производителя и в других странах бывшего Советского Союза, но там продажи идут не так активно.

Для производства применяются отечественные материалы, а вот станки и оборудование только лучших мировых производителей, таких как Spirka и Dunst (Германия), Nokia (Финляндия) и Rosendahl (Австрия).

Широкий ассортимент продукции позволяет подбирать теплые электрические полы для любого помещения, как по размерам, так и условиям эксплуатации. Например, для ванной или туалета идеально подойдут модели «Теплолюкс Mini», а в холодных помещениях, требующих более сильной системы подогрева, хорошо со своей работой справятся теплые полы «Теплолюкс Tropix».

Для всех своих моделей производитель установил срок службы в 50 лет при гарантии в 20 лет.

Национальный комфорт. Еще одна российская компания, образованная в 1991 году. Продукцию отличает высокое качество и множество инновационных решений — есть собственное конструкторское бюро, проводящее наукоемкие исследования.

Подготовка к завершению монтажа

Закрепить трубы к армирующей сетке можно пластиковыми стяжками.

Нужно учитывать, что трубы под воздействием горячей воды могут расширяться, поэтому крепить к арматуре нужно не очень плотно, чтобы они не деформировались.

Нужно остерегаться пережатий полиэтиленовых труб, белых полос – заломов.

С таким дефектом трубу укладывать нельзя, так как есть риск прорыва в месте залома.

Система будет работать эффективно, без протечек, если контура укладывать единой целой петлей, без стыков и хомутов на трубах. Контура присоединяем к коллектору компрессионным фитингом.

Опрессовка системы

Когда система смонтирована, ее нужно опрессовать (провести гидравлические испытания) под рабочим давлением для выявления повреждений.

В систему заливается вода и в течение 24 часов подается давление 5-6 бар. Проверить трубы на герметичность можно, заполнив систему водой, а также можно осуществить проверку воздушным компрессором. Если протечек и расширений труб нет, то можно заливать стяжку.

Под керамическую плитку стяжка должна быть толщиной в 3-5 см. Кладка плитки на бетонную стяжку возможна только спустя месяц.

Иногда, если нужно ускорить процесс сушки, можно подключить систему, но температура воды в трубах при этом не должна превышать 30°С.

Включать теплые полы можно при необходимости, при этом первый прогрев может занять несколько дней.

Особенности эксплуатации и ремонта

Поскольку все функциональные составляющие системы теплого пола скрыты под стяжкой и в коллекторном шкафу, в уходе они не нужнаются. Напротив, желательно не трогать систему соединения контуров с трубами в коллекторном шкафу без надобности. Надобность же такая может возникнуть только в случае выхода системы из строя.

Полезная информация, которая поможет узнать насколько ваш дом теплый. Нажмите чтобы увеличить

Наиболее распространенной причиной поломки является прорыв одной из труб в системе. Чаще всего трубы повреждаются перфоратором или болгаркой при перенастиле плитки. В этом случае необходимо незамедлительно перекрыть подающий кран в распределительном шкафу и заменить поврежденный участок контура.

Этапы замены:

1. расчищение участка вокруг места протечки;
2. демонтаж поврежденного участка (концы трубы при этом плотно запечатываются изоляцией либо же обматываются резиновой перчаткой);
3. развальцовка одного из концов трубы;
4. крепление и запрессовка фитинга на развальцованный конец;
5. установка нового элемента трубы в контур. Сначала его конец вставляется в только что установленный фитинг основной трубы, далее он подгоняется по длине и крепится ко второму концу основного контура с обязательной запрессовкой;
6. заливка новой стяжки на ремонтируемом участке и укладка плитки.

Если давление в норме, а пол стал хуже греть, дело может быть в неравномерном распределении воды в трубах. В этом случае требуется регулировка объема жидкости в контурах через коллектор.

Вот несколько советов, которые помогут удержать тепло в доме, а значит сэкономить на обогреве

Чобы теплый пол прослужило долго, необходимо еще на этапе монтажа подойти к этому вопросу очень серьезно и тщательно пройти один этап за другим. А результат этой кропотливой работы будет вас радовать долгие годы.

Преимущества и недостатки

В пользу напольного отопления засчитываются следующие другие моменты:

• экономия при эксплуатации до 45%;
• возможность уйти от устройства радиаторов, что позволяет лучше использовать пространство помещения;
• покрытие чистовое подходит из любого материала;
• воздух прогревается более равномерно, отсутствуют сквозняки;
• комфортность нахождения в нагретом тепловым излучением пространстве намного выше, чем при отоплении радиаторном.

Однако есть и недостатки, к которым можно отнести падение давления в отопительной системе за счет отвлекаемого на подогрев полов теплоносителя, а также невозможность быстро найти и устранить протечку в случае аварии.

В любом случае, главным аргументом в пользу напольного отопления является возможность повысить комфортабельность проживания при значительной экономии средств.

Первый запуск теплового пола

Если допустить ошибки при включении теплого пола, это может привести к снижению его эффективности или к растрескиванию клея и отслоению керамической плитки. Очень важен именно первый запуск, поэтому необходимо соблюдать несколько простых рекомендаций:

1. Если использован нагревательный кабель в стяжке, то включать его можно не ранее чем через 28 суток после заливки. Именно столько бетон набирает свои прочностные характеристики. А если в помещении невысокая температура и большая влажность, срок может быть еще больше.
2. Для вариантов, которые закрываются плиточным клеем, срок ожидания обычно составляет 10-12 суток. Если на упаковке есть другие указания на этот счет – следовать им.
3. Вначале включить минимальную температуру и дождаться нагревания. Инфракрасные прогреваются быстрее, кабельные – медленнее. Далее постепенно увеличивать температуру в течение 3 суток, чтобы довести ее до максимума. Затем таким же образом понижать ее до минимума на протяжении 3 дней.

Соблюдение правильного порядка первого запуска гарантирует, что в стяжке и плиточном клее не появятся трещины

Важно не включать теплый пол до высыхания бетона или клея, иначе из-за влаги в материале образуются пустоты, из-за которых эффективность нагрева снизится

Можно ли класть плитку на теплый пол. Укладка плитки на теплый пол

Данный процесс не имеет значительных отличий от стандартной процедуры. Единственное, что стоит знать мастеру, занимающемуся процессом сборки и монтирования, что для укладки обязательно применять только специальный вид клея, который рекомендуется под системы теплых полов. Выбор клея напрямую зависит от заказчика, в этом случае можно руководствоваться ценой, популярностью торговой марки, рекомендациями и отзывами других пользователей. В основном, заказчики полагаются на выбор мастеров, если же установка не осуществляется самостоятельно. Изначально происходит примерка и разметка плитки, чтобы иметь возможность подобрать наиболее выгодную, со стороны экономичности, тактику. На открытые участки должна быть помещена полногабаритная плитка, а обрезки, можно спрятать под стенами, или в местах где будет расположена мебель.

Начало работы происходит с дальнего угла, противоположного входу в комнату. Для этого уже должен быть готов плиточный клей, который представляет собой разбавленную готовую смесь и воду. Образованный раствор наносится на уложенные маты зубчатым шпателем, и равномерно распределяется тонким слоем

Важно не допускать пустот, а также следить за толщиной клея на нагревательном элементе, она не должна превышать 5 мм

В углу ложиться пластиковый крестик (позволяет контролировать размер шва), и первая плитка. После этого, строительным уровнем проверяется плоскость горизонта и ровность. При необходимости смещения, стоит воспользоваться специальными колышкам. Затем в каждый угол положенного изделия помещают крестики, после чего происходит укладка остальных элементов напольного покрытия.

Когда вся поверхность теплого пола покрылась кафелем, вынимать крестики можно только после полного высыхания. Стандартный срок – сутки, однако возможны разбежности, так как каждый продукт имеет свой состав. Включение плитки на полную мощность возможно только по истечению нескольких дней, когда появятся гарантии, что клей полностью высох, и достиг нужной прочности.

Если же конструкция изначально заливается обычной стяжки, ее включение также желательно проводить после полного застывания, в противном случае может произойти неравномерное высыхание, которое повлечет образование трещин, пустот и т.д. Допустимый уровень стяжки составляет 2-3 см, которые гарантируют прочность, устойчивость к механическим и прочим видам воздействий. Изначально достаточно трудно определится с оптимальным температурным режимом, поэтому предстоит некоторое время проводить опыты с терморегулятором.

От качества проведенных работ напрямую зависит длительность эксплуатации устройства. Именно поэтому к процессу стоит подойти тщательно, и ознакомится с существующими правилами, знание которых позволит самостоятельно проделать все манипуляции. Однако все же оптимальным вариантом станет обращение к квалифицированным мастерам, которые имеют опыт и нужные знания. В этом случае гарантия положительного результат значительно выше.

Полезная статья? Добавьте к себе в закладки!

Подготовка к укладке плитки

• Во-первых, уберите туалет с дороги. Закройте отверстие тряпкой, чтобы блокировать канализационные газы. Если в Вашем доме есть только один туалет, Вы можете оставить его на месте, пока не установите подпорную панель. Держите под рукой запас восковых колец, если Вы планируете переустанавливать унитаз в конце каждого дня.
• Если Вы рассчитываете, что Ваш туалетный столик сохранится на долгие годы, оставьте его на месте и обложите его плиткой. Но если Вы думаете, что можете заменить его, удалите его сейчас. Когда работа сделана, Вы можете переустановить старый туалетный столик или поставить новый. Отсутствие туалетного столика дает Вам больше рабочего пространства, и Вам не придется резать подложку и плитку, чтобы поместиться вокруг него. Это также устраняет проблему ремонта напольной плитки, если в будущем Вы установите раковину меньшего размера или пьедестал.
• Снимите плинтус или запланируйте добавить молдинг для обуви. Это приводит к более аккуратному виду работы, потому что края плитки будут покрыты позже — неровные разрезы и небольшие ошибки измерения будут скрыты. Если на плинтусе есть молдинг для башмаков, снимите только башмак.

Устройство теплого водяного пола

Существует несколько слоев, входящих в конструкцию водяного теплого пола. К ним относятся гидроизоляция, утеплитель, отражающий слой, трубы и основание. Рассмотрим каждый из слоев системы отдельно.

Схема укладки водяного теплого пола под плитку

Гидроизоляция

В зависимости от типа установки материал может использоваться разный. Например, при укладке на грунт можно взять полиэтилен или рубероид. Если стяжка не будет выполняться, то при монтаже желательно использовать специальный гидроизоляционный слой-мембрану.

Гидроизоляция теплого пола

Утеплитель

В качестве утеплителя обычно используют пенополистирол с плотной структурой. В свою очередь, базальтовая вата считается мене удачным вариантом, так как в результате протечки быстро промокнет и потеряет свои качества.

Пенополистирол для теплого пола — популярный вариант

Отражающий слой

Специальный фольгированный слой, который можно заменить металлическими пластинами. Но при выборе пластин в качестве отражающего слоя нужно брать материал с каналами для последующей установки труб.

Маты для теплого водяного пола

Пожалуй, это главный слой теплого пола. В них циркулирует горячая вода, подогревающая поверхность пола в помещении.

Трубы в теплом полу

Основание

Основание теплого водяного пола

• гипсокартон;
• OSB-плита;
• влагостойкая фанера;
• древесина.

Водяной теплый пол своими руками

Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:

Основа – уплотненный грунт и песок

Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы

Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.
Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.
Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.

Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.

ЧИТАТЬ ДАЛЕЕ: Как класть паркет: как правильно положить, как уложить и укладывать паркетную доску самому на бетонный пол, фото и видео. Как положить паркет на бетонный пол

• При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
• Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.

Обобщено устройство системы отопления в полу представлено следующим образом.

Имеется котел, от которого через распределительный коллектор с регуляторами давления и насос. Вода подается в различные контура, разведенные по отдельным комнатам. Количество отводов коллектора равно количеству комнат в вашем доме. Каждая ветвь системы закольцовывается на коллекторе.

Если площадь небольшая, то насос может отсутствовать, так как он имеется внутри котла.

Довольно часто пол с подогревом оборудуется в частных домах совместно с обычными настенными батареями, которые располагаются под окнами. В таком случае отдельный насос для подкачки теплоносителя в пол должен быть в обязательном порядке.

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

1. подготовка основания;
2. монтаж сопутствующего оборудования;
3. настил гидроизоляции и крепление утеплителя для теплых полов;
4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

• поверхность изолируют влагостойкими материалами;
• настилают доски на обрешетку;
• крепят гидроизоляцию;
• производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
• затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

1. фитинги;
2. вентили;
3. коммуникации;
4. сопутствующее оборудование: коллектор, насос, котел;
5. армировка металлической сеткой;
6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
7. гидро-, теплоизоляция;
8. строительный скотч;
9. перфоратор и набор крепежа;
10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

• расчет потерь тепла;
• средняя температура контура;
• плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Устройство системы

1. Котел. Самый дешевый вариант – электрический (остальные модели дороже), самый экономичный – газовый (газ – самый дешевый энергоноситель).

Если покупать газовый котел, лучше выбирать модель с закрытой топкой: продукты сгорания не будут попадать в дом. И тепловая эффективность у этих моделей выше: у котлов с открытой топкой значительная часть тепла уходит вместе с продуктами сгорания на улицу через дымоход.

Если в доме уже существует дровяная печь, вместо котла можно использовать ее. Над топкой помещают теплообменник, к нему подсоединяют трубы.

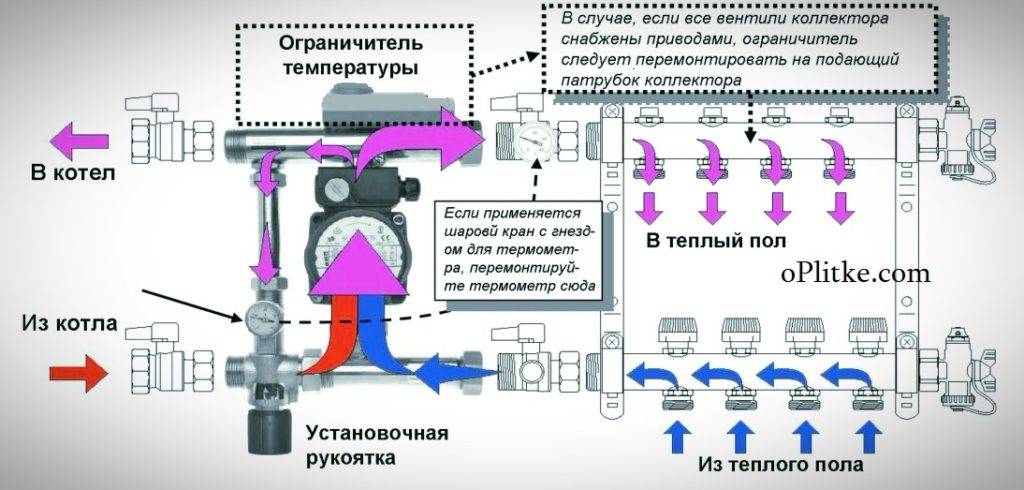

2. Коллектор. Нужен и в том случае, когда теплые полы – единственные нагревательные приборы в доме, батарей нет. Максимальная площадь, которую прогревает один контур пола – 40 метров (сто метров трубы). В доме средней величины контуров больше одного. Они подключаются к коллектору и регулируются по отдельности.

Коллектор состоит из двух гребенок (для подающих труб и для обратных). На него устанавливают приборы контроля (манометр, терморегулятор), воздушные клапаны, регулировочные краны. Вся конструкция помещается в коллекторный шкаф или в нишу, сделанную в стене. Подводятся по две трубы от каждого контура.

3. Насос. В теплых полах естественная циркуляция неосуществима: толщина труб маленькая, протяженность большая, уклона для стока под действием гравитации нет. Насос устанавливают между котлом и обратным коллектором, оснащают фильтром для очистки воды.

4. Сам теплый пол. Его выполняют чаще всего из металлопластиковых и полипропиленовых труб сечением 1,6-2 сантиметра. Трубу укладывают по периметру комнаты спиралью, начиная с внешнего витка. В середине комнаты поворачивают назад и параллельно подающей трубе кладут обратку.

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

• Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
• Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
• На линии отреза пленки не забудьте изолировать выходы медной полосы.
• Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
• Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
• Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
• Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
• Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
• Подключение терморегулятора к электросети доверьте профессиональному электрику.
• Проверьте работоспособность смонтированной системы, проведя пробное подключение.
• Проведите укладку полиэтиленового слоя поверх термопленки.
• Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Электрический теплый пол

В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.

Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.

• Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
• Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
• Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.

Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.

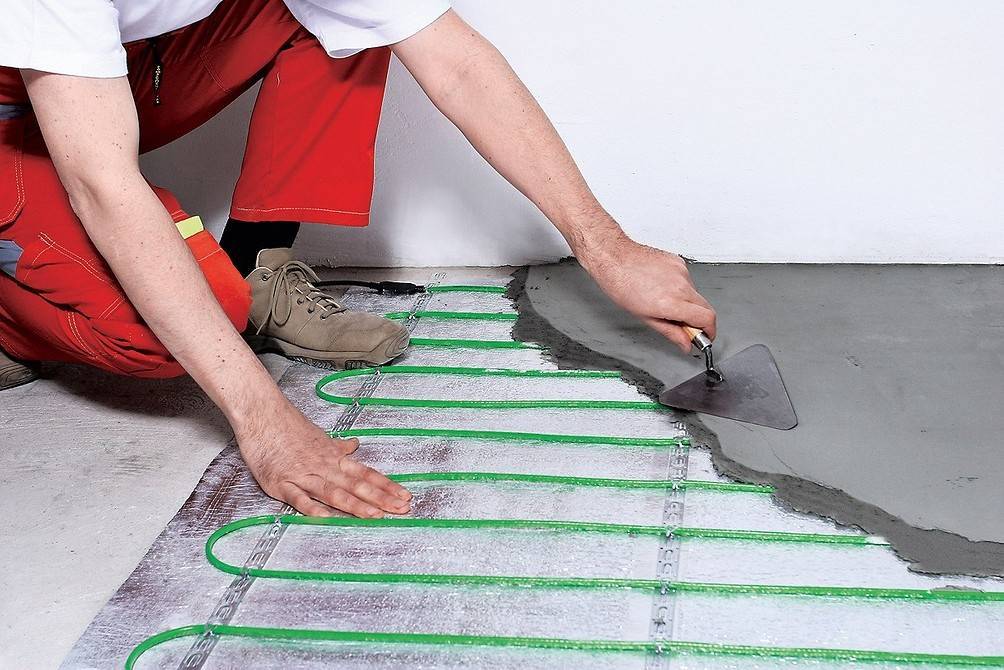

• В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
• Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.
• Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.

В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.

Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.
