Современное использование уличных светильников на солнечных батареях

Как устроен типичный светодиодный светильник

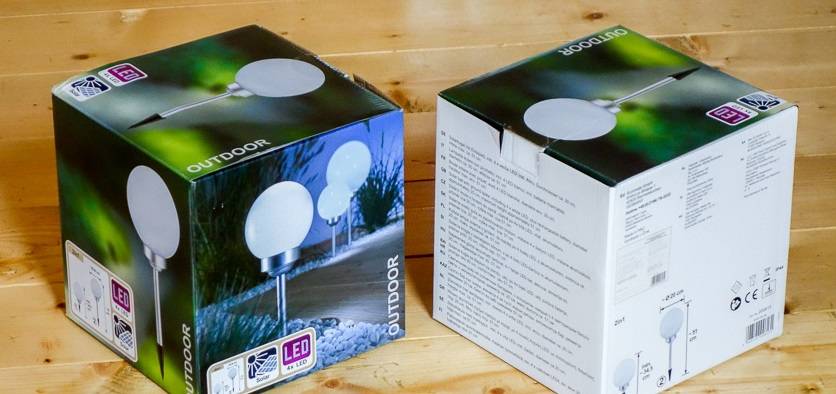

Конечно, все они выглядят по-разному.

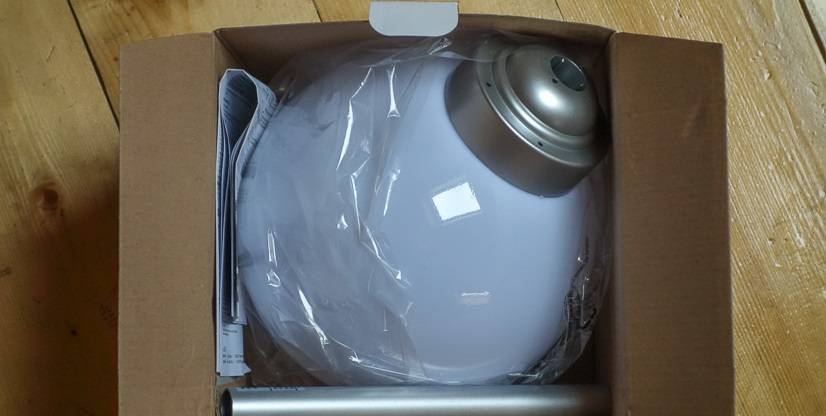

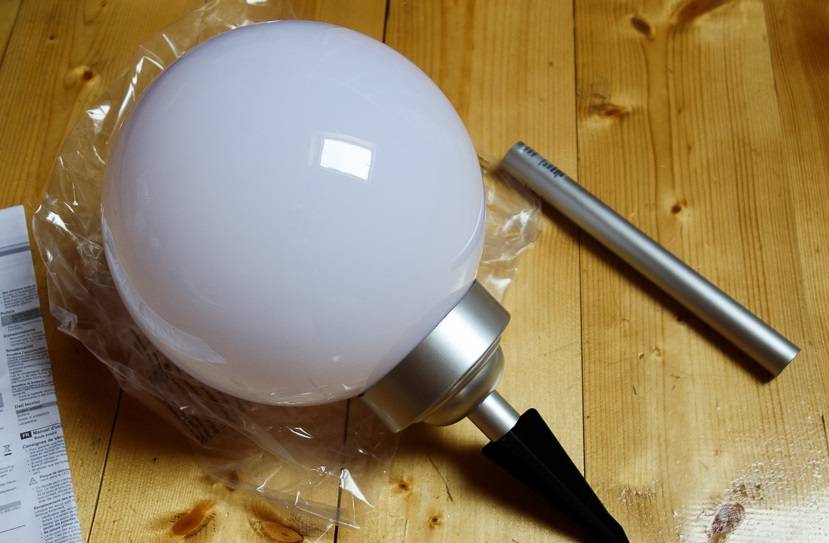

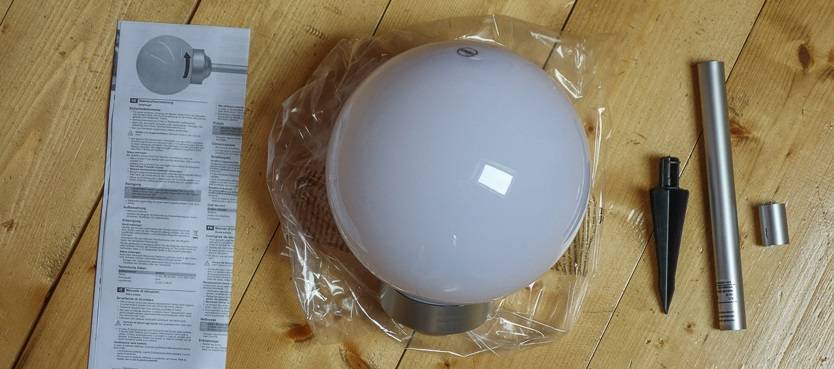

В коробке находится сам светильник в сборе, отдельно две “ноги” – короткая и длинная. Еще есть пластиковый черный наконечник, который втыкается в землю, и инструкция.

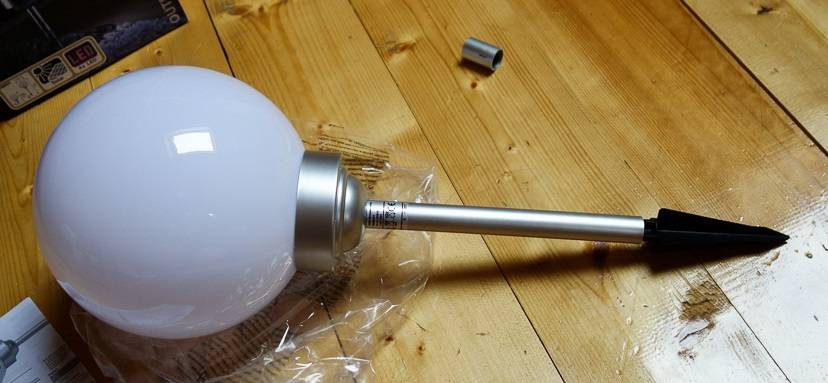

Наличие двух “ножек” очень удобно. Ведь кому-то захочется “посадить” светильник прямо на поверхность почвы. Тогда подойдет короткая трубка. Кому-то захочется приподнять лампу над поверхностью. Тогда используется длинная. Во всяком случае, не придется сразу что-то отпиливать или искать подходящий удлинитель. Такая забота о потребителе всегда приятна.

Сам шар не стеклянный, а пластмассовый. Это облегчает конструкцию и делает ее более безопасной. Правда, стекло в отличие от пластика не царапается, но тогда изделие стоило бы дороже.

Как сделать ремонт солнечной батареи своими руками

Были приобретены дешёвые садовые фонари на солнечных элементах, куплено сразу двадцать штук, товар дешевый и рабочий. Целое лето они стояли в саду и в ночное время радовали глаз. Но к концу лета часть фонарей перестала работать. На следующее лето история повторилась и уже все фонари к концу лета перестали работать. ОБИДНО!

Разбор светильников выявил причину поломок. В виду негерметичночности крепления солнечного элемента, вода безпрепятственно проникала в корпус фонаря, а наличие постоянного напряжения вызывало электрокоррозию и, к сожалению, быструю смерть электроники. В некоторых фонарях после разборки наблюдалась очень печальная картина, на платах все дорожки исчезли, окислились и превратились в порошок, Схема фактически уничтожена, а у светодиодов ножки съедены коррозией до пластмассовлго корпуса, даже подпаять провода не к чему.

При разборке ни одна солнечная батарея не была рабочей, коррозия не щадила металл. На фото хорошо видно как съедено коррозией металлической покрытие у положительного электрода. Аккуратно разбирам фонарь, чтобы не оторвать металлический электрод к которому припаиваются проводники отвода электричесва от солнечного элемента. Но на некоторых солнечных элементах и этот электрод был разрушен коррозией и попытки подпаяться к металлизаци не имели успеха. И как же можно припаять провод к стеклу?

Солнечный фонарь

Съеденная коррозией металлизация

Съеденный коррозией электрод

Итак начнем процесс восстановления солнечного элемента, самой ценной части фонаря.

Шаг 1. Для ремонта необходимо приобрести токопроводящий клей, например такой, как на фото.

Шаг 2. Отпаиваем провода от электродов,если таковы ещё остались.

Шаг 3. Зачищаем от краски, лака, если есть плёнка то убираем её тоже. Ширина зачистки несколько миллиметров и в том месте где были провода припаяны.

Шаг 4. Обезжириваем поверхность и применяем клей по инструкции. Клеем восстанавливаем съеденный коррозией электрод, нанося на зачищенное место клей. Даём клею высохнуть.

Токопроводящий клей

Отпаиваем проводники

Зачищаем повреждения

Наносим проводящий клей

Шаг 5. Прислоняем провод к месту  нанесения клея и капаем припой, ну буквально чуть-чуть не более. В этом состоянии провода ещё слабо держатся на элементе, при малейшем рывке провод оторвется. Провод закрепляем на стекле термоклеем. В принципе на этом шаге восстановление солнечного элемента своими руками и заканчивается.

Присоединяем проводник


Закрепляем проводник термоклеем

Отремонтированный солнечный элемент

Итоги ремонта:

Топ-7 моделей

Все модели уличных светильников испытывались на территории России и часть пользователей оставила отзывы об электроприборах.

Novotech Solar черный

Настенный фонарь с солнечной панелью разработан для установки на горизонтальные или вертикальные поверхности. Форма – в виде прямоугольной панели, кронштейн для крепления присоединён к корпусу барашками для регулировки положения светильника.

Производственные характеристики:

  • Novotech (Венгрия).
  • Коллекция – Solar.
  • Высота: 151 мм (15.1 см).
  • Ширина: 115 мм (11.5 см).
  • Длина: 163 мм (16.3 см).

Технические характеристики:

  • Мощность лампового блока – 12.4 Вт.
  • Мощность общая – 12,4 Вт.
  • Цвет – чёрно-белые.
  • Материал плафонов и арматуры – пластик.

Срок гарантии – 12 месяцев. Средняя цена – 3 400 рублей.

Ever Brite Solar Motion

Чёрный пластиковый уличный светильник для дома и дачи. Есть датчик движения, в корпусе проделаны отверстия для закрепления на стене.

Технические характеристики:

  • Площадь освещения расчётная – 10 м².
  • Степень пылевлагозащиты – IP55.
  • Количество светодиодов – 4.
  • Цвет плафона – черный
  • Поток света – 120 лм.
  • Напряжение – 12 В.

Минусы: из-за использования пластика модель нельзя долго оставлять на солнце – возможен выход из строя в связи с перегревом элементов питания.

Гарантия – 12 месяцев. Средняя цена – 400 рублей.

LIKES 30 LED

Небольшой фонарь с датчиком движения и ёмким аккумулятором. Собранный в компактном корпусе он будет долго работать при установке возле дома или на участке.

Технические характеристики:

  • Количество ламп – 30.
  • Максимальная мощность ламп – 6 Вт.
  • Материал плафона – пластик (ABS).
  • Параметры АКБ – 3,7 В, 1200 мАч.
  • Тип батареи – литий-ионная.
  • Цвет – чёрный.
  • Размеры корпуса:124 х 96 х 68 мм.

Плюсы: малый размер, можно переносить с собой. Вывешивание на горизонтальной поверхности занимает 5-10 минут. Ярко светит. Корпус защищён от попадания влаги.

Минусы: пластмассовый корпус сильно греется на солнце.

Срок гарантии – 12 месяцев. Средняя стоимость – 1000 рублей.

Oasis Light ST9079

Уличный светильник, корпус состоит из пластмассового плафона, металлической арматуры. Небольшие размеры и высокая мощность делают электроприбор универсальным.

Характеристики:

  • Тип ламп – LED.
  • Количество ламп – 1.
  • Напряжение – 3.7 В.
  • Поток света – 100 лм.
  • Общая мощность – 13 Вт.
  • Максимальная мощность лампы – 13 Вт.
  • Тип защиты – IP44. Возможно дополнительное скрытое подключение проводки.

Плюсы: малые размеры, высокая яркость.

Минусы: хрупкий корпус.

Срок гарантии – 12 месяцев. Средняя цена – 2700 рублей.

Novotech Solar 358019

Мощный стационарный светильник для крепления на вертикальной плоскости. Крупный плафон, яркий источник освещения хорошо осветят пространство на садовом участке.

Характеристики:

  • Материал – пластик.
  • Тип источника освещения – LED.
  • Степень защиты – IP54.
  • Номинальное напряжение – 3,7 В.
  • Ширина – 161 мм.
  • Высота – 90 мм.
  • Длина – 214 мм.
  • Число ламп – 1.
  • Мощность лампы – 12 Вт.
  • Общая мощность – 12,1 Вт.
  • Температура света – 6000K.
  • Площадь освещения – 3 метра куб.
  • Цвет основания – чёрный.

Плюсы: ярко светит, удобное крепление, чёткое срабатывание датчика движения.

Минусы: корпус из пластмассы может лопнуть на морозе.

Срок гарантии – 1 год. Средняя стоимость – 6200 рублей.

SOLAR 33372

Оригинальный светильник в виде белой собаки, держащей старинный фонарь. Предназначен для установки на горизонтальной поверхности.

Характеристики:

  • Тип ламп – LED.
  • Количество плафонов – 1.
  • Арматура – пластмасса.
  • Материал плафона – пластик.
  • Высота – 25 см.
  • Длина – 15.5 см.
  • Ширина – 23.5 см.
  • Мощность – 0.06 Вт.
  • Номинальное напряжение – 3,2 В.
  • Тип цоколя – E27.
  • Тип пылевлагозащиты – IP44.

Плюсы: оригинальное украшение для беседки или веранды.

Минусы: нет датчика движения.

Гарантия – 1 год. Средняя цена – 2400 рублей.

Solar Cube/Box LED 93774

Светильник для улицы с современным дизайном, предназначен для встраивания в горизонтальную или вертикальную поверхности – грунт, стены. Хорошо подойдёт для формирования кругового освещения дома.

Характеристики:

  • Количество ламп – 1.
  • Арматура – металл.
  • Тип плафона – стекло.
  • Высота – 4.5 см.
  • Длина – 10 см.
  • Ширина – 10 см.
  • Ширина врезного отверстия – 100 см.
  • Вес – 0.335 кг.
  • Мощность – 0.24 Вт.
  • Напряжение – 1,5 В.
  • Класс электробезопасности – III.
  • Тип цоколя – LED.
  • Тип пылевлагозащиты – IP67.
  • Температура цветовая – 2700 K
  • Световой поток – 3.6 лм.

Плюсы: срок службы (расчётный) – до 15000 часов, качество сборки. Выдерживает нагрузку до 500 кг.

Минусы: узкая сфера применения.

Срок гарантии – 2 года. Средняя стоимость – 4300 рублей.

Эффективность

Погодные условия разных регионов влияют на функциональность освещения:

  1. В регионах с короткими солнечными днями будет происходить не полный заряд аккумуляторов. Это существенно снизит время работы фонарей в ночное время.
  2. Отрицательные температуры подвергают аккумулятор к сбоям в работе. Сильная и длительная жара приведет к перегреву полупроводников и выходу их из строя.
  3. Для правильного поглощения энергии солнечными батареями в жарких климатических условиях необходимо использовать систему охлаждения.
  4. В ветреных регионах с большим количеством пыли в воздухе происходит быстрое загрязнение защитного стекла солнечной батареи, что снижает работоспособность прибора.

Плюсы и минусы уличных фонарей на солнечных батареях

Плюсы

  • Нет затрат на электроэнергию. Это ключевое преимущество таких уличных фонарей;
  • Этот тип уличного освещения хорошо подходит в тех местах, где нет централизованной электросети;
  • Светильники экологичны и легко утилизируются;
  • При монтаже не нужно прокладывать линий электропередач и соответствующую инфраструктуру;
  • Длительный срок службы. В этом плане самым слабым звеном является аккумулятор. Срок службы около десяти лет. Солнечная батарея прослужит примерно 30 лет, а фонарь на светодиодах около 27 лет.

Минусы

К минусам подобного освещения можно отнести:

  • Эффективность работы зависит от климата. Солнечная батарея может улавливать рассеянный солнечный свет, но выработка электричества при этом снижается. Поэтому в регионах с небольшим количеством солнечных дней эффективность таких уличных фонарей будет небольшой;
  • Требуется периодическое обслуживание. Нужно систематически чистить поверхность солнечных батарей от грязи. Пыль и пятна грязи снижают их производительность.

Автономные электростанции

Хорошим источником электроэнергии при любых погодных условиях служат универсальные солнечные электростанции СЭУ.

Монтаж СЭУ не требует выполнения земляных работ и укладки кабелей.

Хорошо зарекомендовали себя установки для освещения небольших населенных пунктов. От требуемой нагрузки и длительности солнечных дней используют модели:

  1. Модель СЭУ-1 снабжена аккумулятором емкостью от 45-200 А/ч. Пиковая мощность солнечной батареи составляет 40-160 Вт.
  2. Модель СЭУ-2 снабжена аккумулятором емкостью от 100-350 А/ч. Пиковая мощность солнечной батареи составляет 180-300 Вт.

При необходимости увеличения мощности СЭУ можно объединять в единую энергосистему. Установки удобны для вырабатывания и хранения электроэнергии за пределами населенных пунктов. От СЭУ можно подавать электроэнергию для работы пешеходных индикаторов и светофоров.

Использование солнечной энергии для качественного уличного освещения требует больших затрат. Но все расходы со временем окупятся за счет экономии электроэнергии.

Принцип работы светильника на солнечной батарее

Уличные светодиодные светильники в течение дня копят солнечный свет, а затем используют его же для освещения. Этот осветительный прибор состоит из:

  • солнечной панели — именно она преобразует солнечную энергию в электрическуюаккумулятора, накапливающего энергию днём
  • светодиодной лампы – она тот самый источник света
  • контроллера, который «следит» за работой светильника, зарядкой и разрядкой аккумуляторакорпуса и крепления

Также уличный светильник может быть оснащён датчиком освещённости, который при наступлении сумерек даёт сигнал к включению освещения. При его отсутствии включать светильник придётся вручную.

Обычно в таких световых приборах используется батарея небольшой ёмкости, достаточная для свечения на 8-10 часов. Если же световой день короткий, то и длительность свечения в тёмное время суток будет меньше. Срок службы светодиода – до 60 тысяч часов, но аккумулятор может потребовать замены до выработки этого периода.

Устройство и принцип действия


Работают уличные светильники благодаря накопленному аккумулятором заряду от солнечной батареи.

В пасмурный день заряд аккумулятора будет происходить от дневного света, но время беспрерывной работы фонарей уменьшится в несколько раз.

Лампа осветительного прибора автоматически включается от фотоэлемента, реагирующего на естественное уличное освещение. После отключения фонаря в дневное время аккумулятор переходит на накопление энергии. На всех моделях светильников имеются выключатели, и при необходимости их можно отключать вручную.

Экономные лампочки фонарей выполнены из блоков, включающих несколько светодиодов. Маленькие декоративные модели в основном оборудованы одним светодиодом средней мощностью 0.06 Вт.

Фонари оборудованы никель-кадмиевым аккумулятором средней мощности 600-700 мА/ч. Заряд аккумулятора выполняется за счет батареи, преобразовывающей солнечную энергию в электрическую.


Многообразие моделей светильников позволяет разнообразить декор домашнего участка: сделать светящиеся деревья в саду, украсить пруд, выполнить подсветку хозблока и многое другое.

Монтаж освещения легко выполнять находящимися в комплекте креплениями и опорами.

Электрические элементы фонарей надежно защищены от влаги и грязи плафоном. Степень защиты осветительного прибора указана на упаковочной коробке с обозначением IP.
