Функциональная роль термоголовки в системе управления теплым полом
Как же приятно зимой ходить по теплому полу и не бояться замерзнуть – особенно важен такой тип отопления в доме, где растут дети. Теплый пол – это удобная альтернатива классическому или электрическому отоплению в доме. Еще совсем недавно представить нечто подобное было невозможно, но техника быстро дошла и до этого, ведь сегодня подобные системы доступны каждому человеку.
Роль термоголовки
Теплый пол – это самостоятельно установленная система отопления, которая обеспечивает теплым воздухом жилое помещение. Устройство бесперебойной работы подразумевает серьезные требования и к установке оборудования, и к эксплуатации. За ответственность бесперебойного обогрева водяного теплого пола отвечает термоголовка. Она же и является стабильным индикатором температуры, которую необходимо держать под контролем.
Принцип работы термоголовки
Правильное смешивание горячей и холодной воды в идеале должно соответствовать показаниям датчика.
Существуют стандарты, которые включают в себя степень нагрева внутри системы до 90 градусов, в то время как сам пол не должен быть выше показателя 40 градусов. Оптимальная рекомендуемая температура – 22 градуса. Исправная работа термоголовки является залогом бесперебойной работы всей системы.
Преимущества и недостатки
Такой обогрев имеет ряд неоспоримых преимуществ, среди которых на первом месте стоит дешевая эксплуатация. Теплый пол обогревает всю комнату по сравнению с навесными электрическими батареями, при эксплуатации которых нагретый воздух поднимается, а пол, по сути, остается холодным.
Подобный отопительный прибор не нарушает баланс влажности воздуха в помещении, что является также неоспоримым плюсом.
Теплый пол не обладает какими-то критическими недостатками, но некоторые нюансы стоит все-таки учесть. Трудоемкость монтажа предъявляет серьезные требования к подготовке площади. Серьезным неудобством может послужить протечка трубопровода во время эксплуатации, ведь в случае ремонта придется вскрывать напольное покрытие. Такой пол нельзя установить в труднодоступных местах (на лестнице или в небольших помещениях), что требует дополнительного отопительного оборудования.
Особенности системы
За стабильное нагревание температуры пола отвечает термоголовка, которая устанавливается на клапане.
Обычная система включает в себя трубы, термоизоляцию, термоголовку с датчиком, элементы крепления, рантовую ленту, аксессуары для минимизации швов, коллекторы с фитингами и иногда дополнительный пакет насосной группы. Функционирование теплого пола осуществляется в смесительном узле. При поступлении в систему обогрева вода смешивается, чем достигается определенный уровень температуры.
Функция термического клапана
Термоголовка и термоклапан являются неотъемлемым элементом механизма радиаторного отопления. При подключении системы на клапан приходят показания температуры, которые можно регулировать. Сегодня распространены двухходовые и трехходовые клапаны. Термоголовка и термический клапан – это «сердце» теплого пола.
Установка теплого пола – дело хлопотное и, как может показаться сначала, затратное. Однако впоследствии выгода и польза очевидна. Как показала практика, при эксплуатации такая система оказывается дешевле и практичнее других видов, но при этом монтаж обойдется дороже, чем для других систем. Все затраты окупятся, и в итоге отопительный сезон поможет сэкономить до 20%. Доверить монтаж такого пола лучше квалифицированным специалистам, что может гарантировать безопасность.
Укладка чистового напольного покрытия
Когда стяжка высохла, или монтаж по лагам произведен и опрессован, можно приступать к чистовому напольному покрытию
На что тут обратить внимание:
- Идеально для теплого пола подходит керамическая плитка, уложенная на стяжку. Но по понятным причинам ее не уложить по всей площади дома.
- Если водяные теплые полы монтировались под деревянный пол(на лаги), то сверху нужно закрепить в качестве чернового пола листы фанеры или ОСБ. Для лучшего эффекта от системы, в деревянных полах можно просверлить отверстия, чтобы теплый воздух лучше выходил из под пола.
- Материалы для пола можно использовать практически любые. Но стоит покупать только предназначенные для теплого пола покрытия, в противном случае, при нагревании материалы будут испарять вредные вещества. Поэтому выбирайте линолеум, ламинат или кофролин, только с высоким классом экологичности и специально разработанным для теплых полов.
- Плитка укладывается прямо на стяжку, без каких-либо особенностей.
Монтаж водяного тёплого пола
Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание
Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?
Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.
Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:
- Маячковый профиль;
- Лазерный уровень;
- Угольник строительный;
- 5-10 кг гипса;
- Грунтовка;
- Мобильная бетономешалка;
- Цемент;
- ПГС;
- Фибра полипропиленовая.
Ход работ:
Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.
Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».
Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.
Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.
После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.
Установка регулятора: необходимость использования прибора
Термодатчик – это гарантия бесперебойной работы теплого пола без перегрева и раннего выхода из строя. Несмотря на то, что водяной теплый пол может работать без наличия датчика (при отсутствии оборудования в закладываемом проекте), монтаж оборудования позволит менять уровень нагрева, что, согласитесь, совсем нелишне в определенные сезонные подвижки погоды. Кроме того, системы с жидкими теплоносителями, где устройство регулирует работу трехходового клапана или/и циркуляционного насоса, получают возможность нагреваться до нужной температуры без зависимости от показателей температурного режима теплоносителя.
Устройство и принцип действия
Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.
Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.
Смотреть видео — процесс настройки
терморегулятор для теплого пола, обзор и настройка
Watch this video on YouTube
Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.
Что такое разводка отопления
Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.
Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.
Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.
Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.
Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.
В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.
Как работает принцип регулирования температурного режима
Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:
- Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
- При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
- Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.
Параметры регулировки
Смотреть видео — регулировка мощности блока термодатчика
Регулировка теплого пола используем терморегулятор для водяного теплого пола
Watch this video on YouTube
- Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
- Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
- Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.
Датчики термостатов водяного пола
До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.
Датчики терморегуляторов отслеживают температуру:
- пола с обогревом;
- воздуха в помещении.
Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:
- в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
- на него не может падать солнечный свет;
- отсутствие сквозняков;
- его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.
Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации «).
Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор
Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.
В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.
Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.
Неправильно подключённые трубы водяного тёплого пола к коллекторам
Мне неоднократно встречались такие ошибки и я сам пару раз из-за невнимательности так делал. Перепутаешь трубы тёплого пола на коллекторе и потом мучаешься с настройкой тёплого пола. Причём настроить тёплый пол, где трубы перепутаны местами, скорее всего, не получится.
При подключении труб теплого пола к коллектору нужно быть внимательным
Я один раз неделю реально понять не мог, что не так. Утром одна часть пола работает, вечером другая, потом, вообще, циркуляции нет…
Эта ошибка делается из-за спешки или невнимательности.
То же самое если нарушена последовательность подключения труб тёплого пола к коллектору, например, подача петли на втором контуре, а обратка на четвёртый контур приходит.
Сбалансировать эту систему просто нереально.
От клапана до узла
У бассейна «теплый пол» может быть как электрическим, так и водяным
При выборе того или иного типа следует принимать во внимание способ нагрева воды бассейна и решать вопрос комплексно. В настоящей статье рассматривается водяной «теплый пол»
Moyseeva Irina/Fotolia.com
Andrey Armyagov/Fotolia.com
Iriana Shiyan/Fotolia.com
vertexoff/ Depositphotos.com
Принцип работы встроенных систем обогрева достаточно прост: нагретая вода циркулирует в уложенной с определенным шагом трубе, отдавая тепло строительной конструкции — полу, стене либо потолку.
Рабочая температура таких установок ниже, чем при радиаторном отоплении. Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» температура поверхности пола в помещениях с постоянным пребыванием людей не должна превышать 26°C, а с временным пребыванием — 31°C. Поэтому температура теплоносителя в линии подачи напольного отопления не превышает 55°C.
Такую температуру некоторые модели современных котлов способны обеспечить без потери КПД. Но обычно напольное отопление не является единственной системой обогрева помещений, а комбинируется с радиаторами — и в этом случае от котла требуется более высокая температура теплоносителя. При подаче в контур «теплого пола» жидкость охлаждается за счет подмеса из обратной линии. Для этого используется двух- или трехходовой клапан, оснащенный термостатической головкой с погружным датчиком или сервоприводом.
Если «теплый пол» организуется не на ограниченной площади (например, в ванной комнате), а для обогрева больших помещений, ему потребуется собственный циркуляционный насос, который не только помогает преодолеть гидравлическое сопротивление в трубе, но также делает контур напольного отопления более управляемым и независимым по отношению к другим участкам отопительной установки.
Все помещения здания имеют свои особенности и индивидуальные режимы обогрева, поэтому в каждом из них необходимо предусмотреть свой собственный греющий контур.
Теплоноситель распределяется по петлям с помощью коллекторов («гребенок»). Каждая подсистема управляется посредством клапанов, устанавливаемых обычно на отводах обратного коллектора. Для автоматического регулирования клапаны оснащаются сервоприводами, на которые поступают сигналы от комнатных термостатов или контроллера отопительной установки. В простых случаях пользователь управляет контурами вручную.
Чтобы все трубные петли напольного отопления находились в равных условиях независимо от их длины, на отводах подающего коллектора нужно предусмотреть настроечные клапаны. Они могут быть совмещены с расходомерами. В этом случае балансировку несложно выполнить без какого-либо измерительного прибора. При необходимости настроечным клапаном можно полностью перекрыть канал для теплоносителя со стороны подачи.
В обвязке напольного отопления присутствуют также воздухоотводчики, дренажные клапаны (соответственно для выпуска воздуха при заполнении контуров и слива жидкости из системы на время ремонтных работ) и некоторое другое оборудование. В частности, для того, чтобы исключить перегруз циркуляционного насоса при перекрытии петель «теплого пола» (такую ситуацию называют работой на закрытую задвижку), в состав обвязки включают автоматический клапан, замыкающий поток теплоносителя через обходной участок (байпас) при превышении безопасного давления в контуре напольного отопления.
Правильный подбор и настройка элементов водяного «теплого пола» являются обязательным условием его работоспособности. Удобнее всего использовать для комплектации готовые насосно-гидравлические (насосно-смесительные) и коллекторные узлы, предлагаемые рынком. Такое оборудование компактнее и дешевле, чем комплектующие, приобретенные раздельно, а его компоненты подогнаны друг к другу.
Неправильно подобран циркуляционный насос
Подобранный циркуляционный насос малой мощности не сможет обеспечить циркуляцию теплоносителя в тёплых полах. Что приведёт к частичному не прогреву тёплого пола. Часть пола будет греться, а часть нет.
Насос большей мощности будет «жрать» электроэнергию. С учётом того, что циркуляционный насос тёплого пола работает 24 часа в сутки весь отопительный сезон, сумма за электричество может набежать не слабая.
Кто-то на это не обращает внимания, а кому-то лишняя одна — две тысячи рублей в месяц нелишняя. При этом электричество будет и дальше дорожать, а значит переплата со временем будет только увеличиваться.
Не стоит забывать, что чем мощнее циркуляционный насос, тем он дороже.

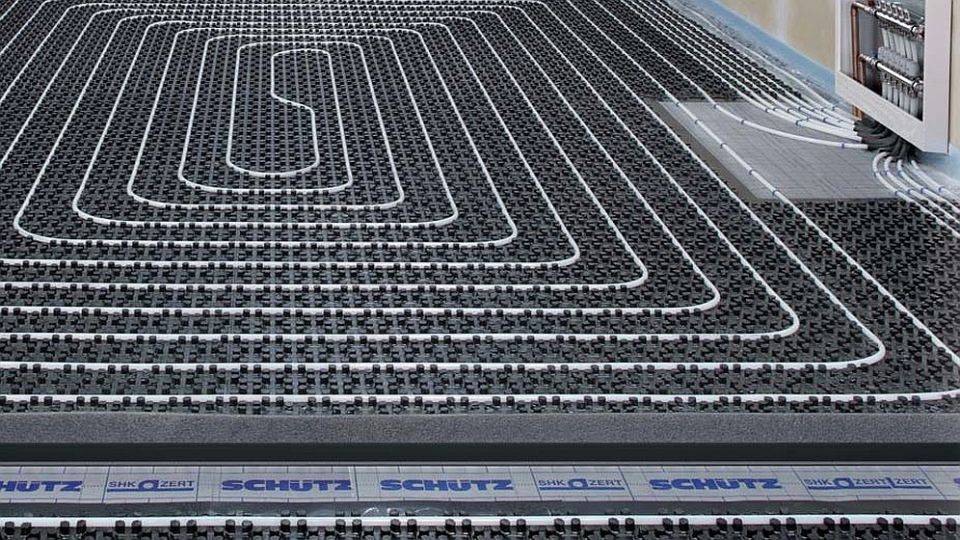

Легкая полистирольная схема
Универсального использования, применяется на всех без исключения основаниях.
Полистирольная система теплого водяного пола
Состоит из следующих элементов:
- гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
- по периметру приклеивается лента, компенсирующая расширения во время нагрева;
- на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
- плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
- производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
- завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.
Полистирольная система – фото
Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
- Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
- Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Укладка пола
Самостоятельно смонтировать водяной теплый пол в состоянии любой человек, умеющий обращаться с гаечными ключами, дрелью, молотком и ножовкой. Самый сложный момент монтажа – это расчеты системы и выбор конфигурации укладки труб с водой. А непосредственно монтажные работы не должны вызвать проблем.
Монтаж утеплителя
Плиты ЭППС укладываются встык без прорех в швах. Бетон между них пройти при заливке не должен ни в коем случае. Если это произойдет, то образуются акустические и температурные мостики. Для выравнивания плит по горизонтали можно воспользоваться мелким песком, который подсыпается снизу.
Расстилать поверх утеплителя под теплый водяной пол фольгу или фольгированную пленку не стоит. Тонкий алюминий моментально будет съеден бетоном, так как цементный раствор отличается высокой щелочностью. Слой с фольгой актуален только при укладке водяного ТП по сухой технологии с настиланием сверху гипсоволокнистых и древесных плит.
Чтобы упростить себе монтаж, вместо обычных ЭППС можно взять специальные пенополистирольные плиты под «трубный теплый пол». Они сверху имеют пупырышки-выступы с шагом в 50 мм, между которых и укладываются трубы с прочной фиксацией на месте.
Укладка пола на пенолистирольную основу
Монтаж труб
Контур из трубы формируется из расчета – один на 15–30 м2 комнаты. По максимуму допускается закладывать его на 40 м2. Если помещение большое по площади, то придется в нем сделать несколько отдельных контуров. Причем в каждом из них трубопровод с теплоносителем в длину не должен превышать 100 м.
Соединять металлопластиковые трубные изделия с помощью фитингов или спайки в теплом водяном полу нельзя. В стяжке каждый контур должен состоять из непрерывной трубы, два конца которой подключаются к коллектору.
Фиксация трубопровода на утеплителе осуществляется при помощи имеющихся пупырышек-выступов либо за счет крепления его к армирующей сетке с шагом 0,5–1 м. Во втором случае применяются крепежная проволока либо хомуты. От внутренней перегородки труба должна отстоять минимум на 30 см, а от внешней стены – на 50 см.
Укладка пола на деревянную основу
Монтаж армирующей сетки
При устройстве теплого пола обычно применяется армирующая сетка из металлического прутка сечением 3–6 мм. Она не только усиливает прочность стяжки, но и упрощает раскладку труб. Каждая ее квадратная ячейка – это от 100 до 300 мм. После ее выкладки на основании получается ровная решетка, расстояние на которой можно легко определить без рулетки.
Укладывать армирующую сетку для стяжки следует поверх труб, чтобы арматура оказалась внутри бетона. Если положить ее непосредственно на утеплитель под трубопровод, то толку от такого армирования будет ноль.
Стяжка на теплый пол
Испытание системы
После монтажа труб водяные теплые полы подлежат обязательной промывке и проверке на протечки. Делается это с помощью опрессовочного насоса и до заливки бетонного раствора. Причем здесь разрешается использовать воду без подогрева до рабочих температур. Главное – выявить места, где возможно протекает теплоноситель. Если все нормально, то остается уложить вдоль стен демпферную ленту и можно заливать стяжку.
Опрессовка труб теплого пола
Перед тем, как запустить систему обогрева первый раз или после долгого периода бездействия (6-12 месяцев), нужно выпустить скопившийся в трубах воздух. Это первый шаг в регулировке теплого водяного пола, который проводится вручную независимо от принципа, по которому он функционирует.
В случае когда трубы теплого пола заливаются бетонной стяжкой, разрешено выполнять пуск системы только когда она высохнет.
Опрессовка водяного теплого пола
Вопрос настройки полов актуален с началом каждого отопительного сезона. Процесс заполнения системы выполняется вручную, несмотря на возможное наличие встроенных датчиков. Перед запуском следует убедиться, что все петли пола перекрыты, проверить краны на распределительном коллекторе.
В первую очередь заполняется основная система обогрева. Затем открываются вентили подачи и обратки на одной из петель и вводится в работу циркуляционный насос. Обороты минимальные. Контур должен постепенно заполниться. В это время включается котел с предустановленной температурой в диапазоне 30-40⁰С.
Опрессовка водяного теплого пола
Проконтролировав подачу и возврат воды в открытой петле, требуется перекрыть вентили и повторить процесс заполнения уже со следующей. Все действия выполняются постепенно до полного заполнения и обезвоздушивания системы. Затем еще один этап – открытие всех вентилей.
Теплый пол – система инерционная, поэтому реакция на корректировку работы контуров не будет моментальной. Потребуется выждать некоторое время (от двух-трех часов до суток, это зависит от сложности системы) и затем оценить режим работы, результат на каждой из петель. Такой временной диапазон нужен для контуров разной длины, типом укладки , толстая или тонкая стяжка и диаметр труб.
Способы улучшение температурного режима водяного теплого пола.
1. Погодозависимая автоматика (ПЗА).
Все уши прожужжали уже на форумах этой ПЗА.
Но для этого необходим специальный термоконтроллер, который будет это делать и смесительный узел теплого пола для погодозависимой автоматики будет сложнее.
Считаю, что для ситуации, когда установлены комнатные терморегуляторы ПЗА не нужна.
Комнатные терморегуляторы проще, дешевле, надежней и удобней.
2. Умные терморегуляторы.
Для улучшения управления температурным режимом служат функции искусственного интеллекта в комнатных терморегуляторах.
Не уверен что стоит за них переплачивать.
Разве что поиграться.
Этим функциям негде проявить себя в моих условиях по делу.
3. Второй (ограничивающий датчик температуры пола) в терморегуляторе теплого пола.
Возможно, если у терморегулятора будет ограничивающий датчик температуры, выставленный, скажем, на 32 то можно подать теплоноситель и 40 и 60. Но тут возможен дребезг.
Да и я уже отмечал, что ощущения, когда то пол теплее воздуха, то наоборот, дискомфортны: организм путается и не понимает – холодно сейчас или жарко.
Вопрос можно было бы изучить подробнее, будь у терморегуляторов возможность отображать температуру пола (на ряду с температурой в комнате) и выбирать по какой температуре регулировать.
4. Динамическое изменение температуры подачи.
Уже вспоминал в контексте ПЗА возможность менять температуру подачи.
Температуру подачи также можно менять и по отличию температуры обратки от заданной температуры.
Это возможно, но сложно и дорого.
6. Динамические головки.
Для каждого направления теплого пола можно было бы измерять температуру обратки в этом направлении и открывать клапан сильнее или слабее.
Встречал упоминание о таком способе и даже кто-то практически выполнял.
Я не настолько фанатик.
7. Изменение скорости вращения двигателя.
Это интересная тема.
Изменять скорость вращения насоса можно было бы в зависимости от температуры.
Например, в зависимости от разницы температуры обратка/подача.
Существуют насосы с возможностью плавного внешнего задания скорости.
Мне бы не помешало всего лишь, чтобы при включении всех направлений теплого пола переставить скорость вращения насоса с I на II.
Вроде и просто сделать, но среди множества рассмотренных центральных контроллеров управления теплыми полами не встретил ни одного с такой возможностью.
В общем решение будет либо сложным, либо дорогим, либо не надежным.
Пока же я даже не ставил насос на вторую или третью скорости.
Шум на второй скорости возрастает.
Требуемая частота включения теплого пола.
Внедрение системы сбора показаний о работе теплого пола позволило выяснить промежутки, на которые терморегуляторы включают направления теплого пола.
Правда, на улице -3 всего.
Статистика собиралась по 4-м направлениям.
Электронные терморегуляторы
Существует незначительный числовой дисплей и ряд клавиш. На дисплее отображаются текущие характеристики системы, либо выставляемые. Клавиши (зачастую со стрелками «вверх» и «вниз») предназначаются с целью изменения температуры. Программируемые регуляторы температуры дают возможность сохранять стабильную температуру пола, можно автоматически менять ее в конктерные дни недели, либо время суток.
Имеются модификации, которые наравне со стационарным блоком управления на стене имеют портативный пульт управления. Определенные модели дают возможность распоряжаться работой посредством персонального компьютера, либо планшета, что довольно удобно. Данные приборы могут осуществлять контроль нагреванием пола.
О том, как обеспечить точную регулеровку температуры теплого пола своими руками, вы можете узнать далее.
Двухходовой клапан
Схема обвязки удобного в эксплуатации теплого пола с трехходовым клапаном привлекательна его универсальностью. Но следует учитывать, что для небольших обогреваемых помещений можно использовать более дешевый двухходовой клапан, в конструкции которого также имеется термоголовка, оснащенная датчиком. Это устройство подает охлажденный теплоноситель постоянно, а горячая жидкость поступает по мере необходимости.
Смесительный узел для тёплых полов на двухходовом клапане
Подобная схема с двухходовым клапаном практически лишена риска перегрева системы. Поскольку пропускная способность меньше, чем у аналога, то регулирование температуры проводится достаточно плавно. Регулируется она в соответствии с показаниями, поступающими с выносного датчика, через который подается горячий теплоноситель от котла. Остывшая вода из обратки движется через балансировочный клапан.
Схема узла с двухходовым клапаном
После смешивания жидкость с установленной температурой, контролируемой датчиком, подается на коллектор. На обратном контуре дополнительно ставятся два обратных клапана, не позволяющие потоку двигаться в возвратном направлении.
