Как установить банную печь

Ввод печки в эксплуатацию

При первой растопке печь разогревают часа 1,5, затем переходят к полноценной топке

Кирпичную кладку сушат при температуре +5 — +30°С. В это время дверки и задвижки открывают круглосуточно. Первая растопка проходит без использования горючих жидкостей и легковоспламеняющихся материалов. Применяют сухие газеты, мелкие щепки. После получения устойчивого огня можно подкладывать поленья маленькими порциями.

Поддувало держат открытым, интенсивность горения контролируют прикрытием или открытием дверки. Проверяют тягу, скорость нагрева. Процесс разогрева продолжается 1 – 1,5 часа, затем можно переходить к нормальной топке печки.

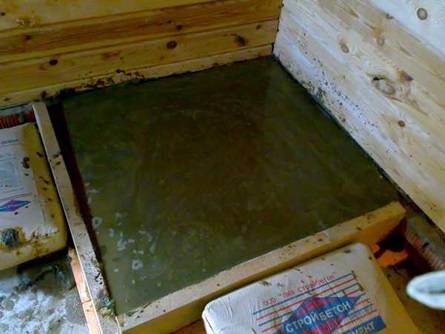

Всегда ли нужен фундамент под печь в деревянной бане

Многие спрашивают, в чем заключается правильная установка металлической печи в деревянную баню. Ответ достаточно прост: основание должно быть надежным и строго горизонтальным. Кроме того, оно не должно давать осадки, иметь трещины, что, в комплексе, и будет содействовать устойчивости конструкции. Поэтому, если вы надежно забетонировали пол, то вопрос о необходимости фундамента для установки печи в деревянной бани – практически решен. В таких случаях, печку монтируют в нужном месте непосредственно на бетон. Для удобства уборки, с эстетической целью желательно перед этим дополнить его керамической плиткой.

Для горючих деревянных полов необходимо построить фундамент. Хотя, если в комплексе, масса печки с наличием всех «наворочек» меньше 700 кг (именно такой «массовый» предел хороших лаг и досок деревянного пола), то сооружать отдельное основание не обязательно.

В случае обложения печи отражающим экраном из кирпича, установки кирпичного дымохода ее вес значительно увеличивается. Вот тогда необходимо сооружать отдельный фундамент.

Обычно фундаменты строят на 12-20 см больше размеров печного устройства. Их глубина должна равняться глубине здания бани.  Не рекомендуется связывать основание несущих стен с фундаментом под печь, поскольку могут образоваться в основе нежелательные трещины и даже разрушения. По высоте, фундамент банной печи должен быть на 20 см ниже плоскости пола.

Для сооружения основы пользуемся стандартным алгоритмом. Это значит, что сначала нужно вырыть котлован, после чего установить опалубку, засыпать внутрь щебень. Чтобы основание было более прочным, рекомендуется в опалубке разместить армирующую сетку. После этого приготовить бетонный раствор в пропорции 1:3 (цемент-песок) и вылить его на щебень. После застывания поверхности, покрыть ее двойным гидроизоляционным слоем (лучше всего рубероидом). После этого уложить 2 ряда кирпича и фундамент готов к эксплуатации.

Как подготовить пол под печь

Если в бане залит бетонный пол, отделанный кафелем, стальную печь можно установить прямо на него. Что касается деревянных оснований, то они нуждаются в дополнительной защите.

Пошаговая инструкция для подготовки пола к установке печи:

• на черновом основании отбивают габариты печи. После этого чертят еще один прямоугольник, превосходящий первоначальный на 5-10 см с каждой из сторон. Дистанция до стен бани – не менее 38 см;
• перед дверцей топки необходимо дополнительное защитное пространство 50х70 см. Поверх него впоследствии укладывают чугунный лист;
• по размеру прямоугольника вырезается подкладка из минерита. Для фиксации плиты к деревянному полу используются саморезы;
• поверх минерита сооружается платформа из двух слоев шамотного или красного полнотелого кирпича. Кладка проводится исключительно на жаропрочную смесь. Полученная поверхность должна быть строго горизонтальной;
• верхнюю часть платформы оформляют стальным листом или керамогранитом.

При подготовке пола в бане для установки печи разрешается пренебречь кирпичной кладкой. Более простая подкладка состоит из минерита или базальтового картона. Сверху его оформляют металлическим листом или керамогранитными плитами.

Принципы выбора конструкции

Современные торговые предприятия предлагают огромное количество конструкций нагревательных систем. Некоторые из них сложно назвать привычным словом. Установленный нагревательный комплекс — это инженерные создания. Разобраться в многообразии предложений сложно. Следует не спеша рассмотреть все преимущества и минусы. Есть ряд принципов, которые помогут определиться хозяину будущего строения. Требования к нагревательным изделиям.

1. Скорость распространения тепла. Это главная характеристика. Топить никто не пожелает целый день. Ждать, пока обогреется все помещение, утомительно. Чаще хочется провести все подготовительные работы за минимальное количество времени.
2. Количество пара. Производимый каменкой пар нужен для обогрева всего здания и отдельный частей, создания комфортных условий в парилке. Пар просушивает строение. Излишнее количество приводит к сырости, влажности, порче и гниению.
3. Компактные размеры. Установить банную печь всегда хочется так, чтобы площадь осталась максимально свободной. Размеры имеют большое значение. Объемные, выпуклые формы будут опасными. Неудачные движения приведут к ожогам.
4. Объем потребляемого топлива. Это требование характеризует практичность конструкции. Владельцы стремятся найти печь, которая не будет требовать постоянного пополнения топливных запасов.
5. Стоимость изделия. Цена на обогревательный комплекс должна отвечать качеству. Но необязательно выбирать среди дорогих предложений. Завышенная цена не всегда является гарантией правильного выбора.

На фото — металлическая банная печь

Принцип в данном случае следующий: незначительное количество топлива – максимальная отдача тепла.

Классификация банных печей построена на материале, из которого они выполнены. Изделия разработаны двух видов:

• металлические;
• кирпичные.

Каждый материал имеет свои плюсы и минусы. Выбор зависит от характеристики всего строения, ее размеров и предполагаемых отдельных внутренних площадей.

Где лучше разместить печь?

Правильная планировка бани сделает ее комфортней. Это касается как проектирования помещения, так и размещения внутри строения необходимых элементов, например, печи. От места расположения последней зависит распределение горячего воздуха внутри здания, создание комфортного микроклимата и безопасность посетителей.

В зависимости от модели печи

От выбранного типа печи для бани зависит месторасположение каменки:

1. Электрокаменка – печь постоянного действия. Простой вариант в эксплуатации. Не требует наличия дров, достаточно включить устройство в электросеть и можно париться. Оборудование предусматривает выбор температурного режима, нет необходимости в постоянном подбрасывании дров. Она устанавливается в любом месте бани.
2. Обычная каменка — печь переменного действия. Нагревается дровами. В эксплуатации требует соблюдение правил пожарной безопасности, так как имеет камеру с открытым пламенем. Ее месторасположение следует планировать уже при строительстве. Часто конструкция требует отдельного фундамента из-за значительного веса.

Электрокаменки принято использовать в небольших банях. Печи переменного действия устанавливаются в просторных сооружениях, предназначенных для одновременного отдыха группы людей до 5 человек.

Популярные месторасположения печи в бане

Рассмотрим, как правильно установить печь в деревянной бане, возможные варианты установки конструкции:

• По центру парилки. Монтируется в середине моечного помещения на небольшом отдельном фундаменте. Дверь топки должна смотреть по направлению к предбаннику, если он предусмотрен в строение, или к входной двери с улицы, в случае его отсутствия. Такое расположение позволит создать благоприятный микроклимат в помещение.
• Рядом с внутренней капитальной стеной в углу либо у входной двери. Этот вариант расположения наиболее встречающийся. Удобен тем, что может использоваться для строений любого размера, топливо в баню не нужно далеко носить. Конструкцию размещают так, чтобы она отдавала тепло всеми поверхностями. Монтируют именно вдоль внутренней стены. Если установка проведена рядом с наружной, тогда тепло будет уходит не на обогрев бани, а на обогрев улицы.
• Между парилкой и предбанником. Сооружается специальный проем между зонами, в который устанавливается печь. Площадь, занимаемая агрегатом обычно составляет всего 0,15 квадратных метра.
• Самый удобный вариант предусматривает наличие отдельного помещения для установки отопительного устройства. Такое расположение возможно только в больших помещениях. С точки зрения пожарной безопасности это лучший вариант.

Выбирая месторасположения необходимо предусмотреть безопасное расстояние от боков конструкции до легковоспламеняющихся предметов (стена), оно должно быть не менее 12,5 см.

Установка металлической печи с выносной топкой в срубе

Рассмотрим вариант монтажа противопожарной стенки противоусадочной из минерита ЛВ. Особый способ крепления позволит провести монтаж в срубе до его усадки, причем плавающая конструкция крепежных элементов не даст жесткой стенке деформироваться.

Минерит ЛВ

Минерит

Шаг 1. Подготавливаем проем в стене. Выпиливаем его бензопилой по разметке.

Проем в стене

Шаг 2. Внутреннюю поверхность проема обшиваем минеритом. Распиливаем лист минерита на три отрезка. Два вертикальных куска выпиливаем из расчета высота проема минус 10 см. Горизонтальную часть выпиливаем длиной равной ширине проема минус 2 см. Ширина минеритного отрезка должна быть равной толщине бруса или бревна, из которого была построена стена бани.

Шаг 3. Прибиваем на внутреннюю часть по периметру фольгу, а затем минерит. Сначала фиксирум гвоздями вертикальные отрезки, потом горизонтальный.

Шаг 4. Необходимо сделать проем в листах минерита, которые будут защищать стену от печного жара. Сквозь этот проем будет проходить выносная топка печи. Делаем замеры выносной топки, после чего сделайте карандашом разметку и распилите лист так, чтобы между выносным каналом и листом оставалось по 3 см с каждой стороны.

Монтаж фольги и минерита. Отделку проема можно выполнять как до,так и после монтажа основных плит огнеупорного материала

Можно поступить иначе – сначала фиксируем лист на стене, а затем выполняем пропил проема для выносной топки.

Крепление минерита на стену

Лист зафиксирован, можно выпиливать проем

Шаг 5. Высверливаем в листе овальные отверстия под саморезы. Когда будет происходить усадка, саморезы будут двигаться внутри этих отверстий вниз, при этом лист останется неподвижным. Фиксируем на стене фольгированную изоляцию (степлером), а затем саморезами с шайбой лист минерита (монтируем лист со стороны парной).

Шаг 6. Второй слой минерита крепим с воздушным зазором 3 см. Для этого необходимо приобрести монтажный набор с керамическими или стальными втулками.

Монтажный набор

Высверливать отверстия вновь нужно овальные, но при этом обязательно следим, чтобы крепеж первого и второго листов не пришелся в одну точку.

На фото показана схема монтажа защитного экрана из минерита. Двухслойная обшивка. Если у печи выносная топка, сделайте проем по инструкции

При стыковке двух листов под 90 градусов делаем запилы торцов под 45 градусов для более эстетичного внешнего вида.

После монтажа листов устанавливаем печь на основание. Регулируем ножки, следим, чтобы выносной канал располагался точно в центре вырезанного в минерите проема. Берем фольгированную базальтовую вату и плотно укладываем ее между стенками выносного канала и минеритом. Фольга при этом должна «смотреть» в сторону стальных стенок канала.

Советы

Мастера применяют разные способы монтажа печей и защиты стен. Так, например, в бане из бревна удобнее будет проводить монтаж минерита на обрешетку из дерева. Проведите антисептирование брусков 50х50 мм, просверлите отверстия под саморезы и зафиксируйте стойки обрешетки точно вертикально. Уже к этой обрешетке будет фиксироваться саморезами минерит.

Обрешетка

Если вы планируете изнутри (со стороны парной) закрыть стену минеритом для дальнейшей отделки, например, змеевиком, а снаружи провести отделку портала кирпичом, то стоит провести работу в такой последовательности:

со стороны парной зафиксируйте лист минерита;
прорежьте отверстие под выносной канал;
закрепите горизонтальные направляющие из профиля для гипсокартона. Планки крепите саморезами вверху проема, по внизу и точно над проемом для топливного канала;
установите вертикальные стойки обрешетки из профиля, зафиксируйте саморезами через полки;
возьмите базальтовую вату и уложите ее между стойками обрешетки;
зашейте проем минеритом (со стороны предбанника);
установите печь на свое место;
теперь со стороны предбанника закладывайте проем кирпичом (не забывайте укладывать утеплитель в щели), а со стороны парной проводите декоративную отделку камнем.

Обрешетка и утеплитель

Вид со стороны парной и предбанника

Закрепленный портал печи

Стены и дымоход после отделки змеевиком

Процесс отделки самой печи

На это работы по установке печи не заканчиваются. Обязательно установите бак для воды и теплообменник, если они предусмотрены в конструкции, смонтируйте в соответствии с правилами пожарной безопасности дымоход, подготовьте и уложите камни в сетку.

Установка теплообменника к банной печи или котлу своими руками

Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.

Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.

Устройство теплообменника

В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.

В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.

Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.

Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.

Важные нюансы монтажа

Теплообменник может:

• быть встроенным в печь;
• крепиться к дымоходу;
• фиксироваться к потолку парной.

Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.

Без него можно обойтись, когда диаметр труб составляет 1 дюйм.

Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.

Перед установкой стоит учесть такие рекомендации:

1. Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
2. Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
3. Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
4. Запаса мощности должно хватать на случай остывания после прогорания дров в печке.

Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:

1. Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
2. Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
3. От потолка нужно отступить еще полметра.

Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.

Поэтому есть другие варианты подключения:

1. Бак размещается ниже.
2. Штуцер оборудуется сбоку под подводный контур.

Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.

Размещая бак в мойке, требования к монтажу остаются такими же.

Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.

Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.

Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.

Как правильно установить в деревянной бане металлическую печь?

Готовые отопительные агрегаты смонтировать гораздо проще, чем возвести кирпичную печь. Поэтому металлические печи — приоритетный выбор оборудования для бани. Оно быстро прогревается и удобно в эксплуатации.

Установка печи

Установка печи в бане на деревянный пол требует монтаж напольного основания, которое сможет предотвратит возгорание древесины. Поэтапно проводится комплекс работ:

• Разметка. В месте монтирования источника тепла, на полу чертится прямоугольник размером идентичным основанию конструкции. Со стороны топки к нему прибавляется 50 см, с оставшихся трех сторон по 10 см.
• Подготавливается жаростойкая плита. Ее размеры соответствуют фигуре, нарисованной на деревянном полу, для изготовления выбирают огнеупорный материал.
• Крепят к полу на саморезы вышеуказанный элемент.
• Поверх плиты возводят кирпичный пьедестал, на который установится печь. Для этого полнотелые или шамотные красные кирпичи предварительно замачивают в воде. Из них в один слой выкладывают площадку. В работе используют жаростойкий раствор для кладки и проверяют ее горизонтальность уровнем.
• Для предания эстетичного вида кладки поверх нее улаживают керамическую или керамогнитную плитку.

Сооружению необходимо просохнуть 1-2 дня, после чего его можно использовать по назначению.

Установка дымохода

Ошибочное обустройство дымохода в практике нередко. Результатом оплошности может быть воспламенение потолочного перекрытия. Основными причинами возгорания являются: перегрев трубы, неверное расстояние между трубой и перекрытием, выброс искр в трещины дымохода.

Неправильная установка дымохода чревата воспламенением потолочного перекрытия

Монтаж трубы в соответствии со всеми правилами пожарной эксплуатации состоит из следующих этапов:

Для установки разделочного короба в потолочном перекрытие вырезается квадрат (если отверстие не спланировано при строительстве здания). Заранее заготовленный короб представляет собой жестяной прямоугольник, обшитый сверху и снизу нержавеющей сталью с отверстием для трубы. Дымоход, берет начало в патрубке, выходящем из печи. Если диаметр основной трубы больше, она соединяется с патрубком переходником. Затем на нее монтируется шибер. Берется переходник с основной трубы и устанавливается на сэндвич дымоход. Соединение должно миновать отверстие в потолочном перекрытии

Это очень важно. Труба выводится через отверстие в коробе и крыше на улицу

Пустоты между дымоходом и коробом заделываются керамзитом, минватой или песком. Со стороны улицы участок рядом с трубой промазывается герметиком. Крепление делается саморезами с промежутком в 5 см. Работы по установке трубы на этом закончены, остается установить сверху дефлектор или зонтик.

Установка навесного бака

Навесной бак монтируется следующим образом:

• месторасположения бака должно выбираться так, чтобы он располагался выше печи;
• монтаж бака в деревянной бане лучше произвести на обрешетку из реек, а не сразу к стене;
• крепление производится сверху и снизу на кронштейны;
• емкость должна иметь 3 или 4 патрубка (два для связи с теплообменником, остальные для подачи воды);
• один из патрубков используется для наполнения емкости холодной водой (на нем обязательно наличие обратного предохранительного клапана);
• соединение с теплообменником производится при помощи стальных гофрированных или медных трубок, их крепят на фитинги;
• одна из труб должна предусматривать наличие крана для полного слива воды;
• штуцеры теплообменника соединяются с трубками емкости фитингами;
• при необходимости места крепления усиливаются хомутами или герметиком;

Часто владельцы бань не проявляют особую мудрость и делают все намного проще и это тоже работает.

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Такое обустройство отопления имеет несколько весомых преимуществ:

1. Кислород в парилке не выжигается огнем.
2. Больше свободного пространства в парной.
3. Проще поддерживать чистоту в комнате, чистить зольник.
4. Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
5. Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

В парной

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

1. Сложнее следить за чистотой вблизи печи.
2. В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужно сделать вентиляционное отверстие в полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Этот вариант для сезонной бани на даче, оформленной в виде бочки, мини-домика. Загрузка топлива, чистка от золы производится на улице.

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

Обустройство места вокруг печи в бане

Печь во время топки порой нагревается до 400 С. Жар распределяется по всему помещению, а в первую очередь действует на стены, расположенные рядом с конструкцией. Защищая расположенную вблизи деревянную стенку от перегреваний, сооружают защитные экраны или обшивают ее негорючими материалами.

Необходимость в защитных установках при монтаже отопительного агрегата в деревянной бане возникает в первую очередь, если расстояние от стен до боковой поверхности кирпичной печи менее 32 см, а металлической 1 м.

Применяют следующие способы теплоизоляции:

• Монтирование защитных стальных или чугунных экранов, приобретенных в магазине. Товар оснащен специальными отверстиями для крепления к стене, поэтому не представляет сложности в работе. Сооружение позволит снизить температуру на 80-100 С.. Оно устанавливается вокруг печи, на расстоянии 1-5 см от боковых стенок.
• Возведение кирпичного экрана. Он может закрывать все боковые поверхности конструкции или располагаться только между потенциальной возгораемой поверхностью и источником тепла. Кладку осуществляют из полнотелого кирпича на глину или цемент. Толщина выкладывания не менее 60 см (четверть кирпича) если недостатка материала владелец не испытывает, делают кладку в 120 см (полкирпича). Предусмотрено возвышение экрана над печью на 20 см. Расстояние от источника тепла до экрана выдерживают 5-15 см. Такое же расстояние приемлемо от кладки до стены.
• Светоотражающие обшивки. Устанавливаются в комбинации с теплоизоляционными материалами (базальтовая вата или картон, асбестовый картон, минерит). На стену сначала крепится теплоизоляция, а поверх нее лист нержавеющей стали. Чтобы отражение тепловых лучей было идеальным металлический лист должен иметь зеркальную поверхность. Крепление осуществляют на керамические втулки. Они не нагреваются, обеспечивают вентиляцию между стеной и теплоизоляцией.

Перечисленные способы защитят расположенную рядом стену от жара, выделяемого установленной как в парилки деревянной бани печи, так и в предбаннике.

Несколько слов о недостатках выносной топки в предбаннике

Самый главный «минус» такого инженерного решения уже был упомянут – это сложность реализации проекта для новичка в печном деле. Если это ваша первая печь, то лучше не рисковать и пригласить профессионала на помощь. Но это, как известно, повлечет за собой определенные финансовые расходы.

Кроме того, есть вероятность, что вам придется иногда прерывать водные процедуры, чтобы настроить интенсивность горения и таким образом отрегулировать уровень жара. И так как топка находится в предбаннике, то вам нужно будет выходить из самой парилки в более прохладное помещение. Однако мы рекомендуем относиться к этому как к еще одному завуалированному «плюсу». Ведь перепады температур – это не что иное, как закаливающие процедуры для организма. А значит, вы получите двойную пользу для здоровья.

• http://v-banyu.ru/ustanovka-pechi-v-banyu-s-vynosnoj-topkoj.html
• https://teplomarket-m.ru/dlya-bani/drovyanye-pechi-dlya-bani-i-sauny/pechi-s-vynosnoi-topkoi
• https://1-proect.ru/vyvesti-topku-predbannik/
• https://banya10.ru/pechi/banya-s-topkoj-ulicy.html
• https://gidpopechkam.ru/pechki/v-banyu-s-vynosnoj-topkoj.html
• https://par-torg.com/pec-s-vynosnoj-topkoj-dla-bani-ustanovka/
• https://www.rmnt.ru/story/fireplaces/ustanovka-pechi-svynosnoy-topkoy-svoimi-rukami.1347788/
• https://stroy-podskazka.ru/banya/pechi/kirpichnaya-s-topkoj-iz-predbannika/
• https://StrojDvor.ru/krupnye-konstrukcii/samostoyatelnaya-ustanovka-bannoj-pechi-s-vynosnoj-topkoj/
• https://pechinfo.ru/bezopasnost/plyusy-raspolozheniya-topki-bannoj-pechi-v-predbannike

Требования к размещению печки в зависимости от параметров бани

Если говорить в общем, то расположение печи в парной (при соблюдении правил пожарной безопасности) определяется произвольно, в зависимости от индивидуальных особенностей постройки. Тем не менее есть несколько достаточно популярных способов размещения печи – нетрудно, пользуясь проверенными рекомендациями, подобрать оптимальный вариант, который будет напрямую зависеть от планировки бани и количества помещений.

На конечный вариант планировки бани серьезно влияют финансовые возможности, в зависимости от чего можно выделить две принципиальных схемы:

1. Баня, состоящая из парной и предбанника. Эти два помещения всегда присутствуют в любой бане, независимо от ее габаритов.
2. Баня, имеющая дополнительные пристройки и помещения. В такой схеме, помимо парилки и предбанника, могут присутствовать любые сопутствующие комнаты.

При стесненном бюджете обустраивается первый вариант – как правило, такие постройки создаются для небольших семей, ведь размеры и количество помещений в таком случае не критичны. Кроме того, при финансовом ограничении и нехватке свободного места на участке даже столь малую постройку приходится сжимать, совмещая парную и отделение для мытья. Также полезно будет знать, какие дрова лучше для бани, как их заготавливать.

Такой подход нельзя назвать удобным, но его преимущества очевидны, что отпечатывается и на том, как будет расположена печь в бане. Небольшая баня, состоящая из парной и предбанника, позволяет установить печь только в центре парилки (естественно, с соблюдением требований пожарной безопасности).

Чтобы не испытывать подобных проблем с нехваткой пара или слишком жаркой атмосферы во время мытья, и создаются отдельные помещения с разными функциями. Вполне логично, что расположение печи в бане с отдельной парной должно учитывать эту особенность. Очевидный вариант – это разместить печь так, чтобы одна ее часть находилась в парной, а другая отапливала отделение для мытья.

В самом лучшем случае, когда и участок для бани большой, и нехватки бюджета нет, можно воспользоваться оптимальным способом размещения печки. Для реализации такого варианта под печь отводится отдельное помещение, в результате чего использование бани становится максимально комфортным и приятным.

Конечно, решать вопрос об окончательном месте установки банной печи нужно индивидуально, в зависимости от планировки всей конструкции. Очень часто для печи выделяется маленький участок между разными помещениями, что позволяет отапливать каждое из них должным образом.

На практике это выглядит примерно так: стены помещения, где установлена печь, накрыты асбестовыми листами или схожим по характеристикам материалом. Нагревающийся асбест, будь он расположен в объединенной с отделением для мытья парной, представлял бы серьезную угрозу для здоровья всех посетителей бани – но он находится в отдельном помещении, что полностью исключает вероятность ожогов во время банных процедур.

Правила монтажа электропечей

Электропечи в бане должны быть с запиткой 220 В

В частном строительстве для оснащения саун и бань применяются электроплитки с запиткой от сети 220 В. При их монтаже стоит соблюдать следующие правила:

Подбирать по мощности печки тип и сечение кабеля

Для модификаций на 3; 4,5 и 6 кВт подойдет проводник 1,5 мм2.
Пол под электрокаменкой выкладывать керамической плиткой.
От ограждения плиты до полок и возгораемых предметов оставлять зазор минимум 7 см.
Промытые камни укладывать только поверх ТЭНа.
При наличии печи использовать светильники, рассчитанные на температурный предел до 140 градусов.
Вентиляционное отверстие располагать за каменкой на высоте 5-10 см от пола.
Воду подавать максимально осторожно, камни не поливать морской водой.

Устройство каркасной стенки для установки печи с выносной топкой

Мудрая пословица гласит «Баня строится вокруг печи». Придерживаясь этого правила, обустройте фундамент и защитный экран, после чего принимайтесь возводить каркасную перегородку между парной и предбанником.

Для перегородки используйте брус, пропитанный антисептиком. Длина бруса – по высоте помещения, сечение 100 х 600 мм. Установите два бруса вертикально, к полу и потолку прикрепите их перфорированными уголками и саморезами. Между двумя брусьями нужно установить горизонтальную перемычку и зафиксировать ее теми же уголками.

В результате получится каркас в виде буквы Н. Внизу между брусами будет кирпичная кладка и выведенный топливный канал, сверху будет расположен утеплитель и обшивка.

Пример каркаса

Используйте базальтовую вату толщиной 100 мм.

Теплоизоляция базальтовая вата Paroc (Парок) толщина 100 мм

Установите плиты между брусьями. Прибейте горизонтальные рейки обрешетки толщиной 20 мм для монтажа вагонки. Строительным степлером зафиксируйте фольгированную пароизоляцию по обеим сторонам от каркасной стенки. Кляймерами или гвоздями крепите вагонку, таким образом обшейте верхнюю часть стенки с двух сторон (подразумевается вертикальный монтаж).

Крепление утеплителя и вагонки

Между кирпичной кладкой и топливным каналом должно быть расстояние 3-4 см. Нельзя класть кирпич непосредственно на стальной канал. Такое же расстояние нужно выдержать между кирпичом и брусом.

Инструмент для кладочных работ

Для кладки будем использовать раствор из песка, шамотной глины и цемента:

на одни сутки замачиваем в воде 2 части песка и 5 частей глины;
через 24 часа добавляем 1 часть цемента, перемешиваем.

Перед кладкой кирпич вымачивайте в воде. Ведите кладку по уровню и с перевязкой.

Виды кладки из кирпича

Правильная перевязка

При необходимости распиливайте кирпич болгаркой. Перекрытие удобнее всего делать, используя стальные уголки (именно на их полочки будет опираться кирпич).

Перекрытие проема

Чтобы швы были красивыми (а кладка будет видна с обеих сторон), используйте заводское пластиковое приспособление  или стальной квадратный пруток.

Чертеж приспособления для кладки кирпича

Не забудьте расшить швы после кладки.

Схема установки печи. Кирпичный портал. Рекомендуемые расстояния

Ведется кладка простенка. Печь установили сразу, для удобства выполнения работ

На фото выложенный кирпичный портал и дверца топки установленной печи. Видны зазоры между кирпичом и древесиной, еще не заполненные утеплителем

На фото показано, как кирпич выложен между стеной сруба и стойкой (вертикальный брус, который одновременно служит дверной коробкой)

Выложенный из кирпича портал

Когда кладка будет завершена, в специально оставленные щели установите куски базальтового картона или минерита. Не используйте для этих целей стекловату или пенопласт ни в коем случае.

На фото показан утеплитель вокруг кирпичной кладки

Последним действием станет монтаж наличников, которые скроют утеплитель между брусом и кирпичом. Наличники необходимо просто запилить под 45 градусов и финишными гвоздиками прибить к брусу со стороны предбанника.

Пример оригинальной отделки

Установка печи, ее выравнивание и расцентровка проводятся уже после того, как будут завершены все строительные и отделочные работы. Но если ведется кладка не только портала, а одновременно возведение кирпичного экрана вокруг печи, то агрегат сразу устанавливается на свое место и закрывается пленкой (чтобы не запачкать раствором при работе).

Установка печи с выносной топкой

Установка печи для бани на штатное место

Кирпичный портал и печь – фото. Некоторые мастера рекомендуют сначала возводить кирпичные стенки, а только потом заниматься обшивкой стен вагонкой
