Радиатор отопления для частной квартиры: устройство и принцип работы батареи, обзор основных видов

Требования к укладке

При прокладке трубы в стене рекомендуется использовать амортизирующие материалы. Например, энергофлекс, пенополиуретан. Данные материалы послужат зазором между стеной и трубой, соответственно, не будет возникать давления на бетон при расширении трубы.

Рекомендуем ознакомиться: Как выбрать и установить шаровой муфтовый кран

Чем меньше количество соединений, тем лучше. Соединения — наиболее уязвимая часть полипропиленовых систем, меньше всего защищенная от протечек и имеющая низкое сопротивление давлению.

Трубы требуется выбирать в соответствии условиям дальнейшей эксплуатации.

По толщине стенки все ППР трубы делятся на категории от PN10 до PN25.

• Трубы PN10 – тонкостенные, предназначены для холодного водоснабжения либо для теплого пола и прочих не высокотемпературных систем с низким давлением.
• PN16 и PN20 используется для водоснабжения с давлением до 1,5 МПа и систем отопления с давлением, не превышающим 0,8 МПа.
• PN25 армируют слоем стекловолокна или алюминия, что увеличивает прочность и температурный диапазон. Соответственно, изделия можно использовать в системах центрального отопления при давлении до 1,5 МПа, а в холодном водоснабжении до 2,5 МПа.

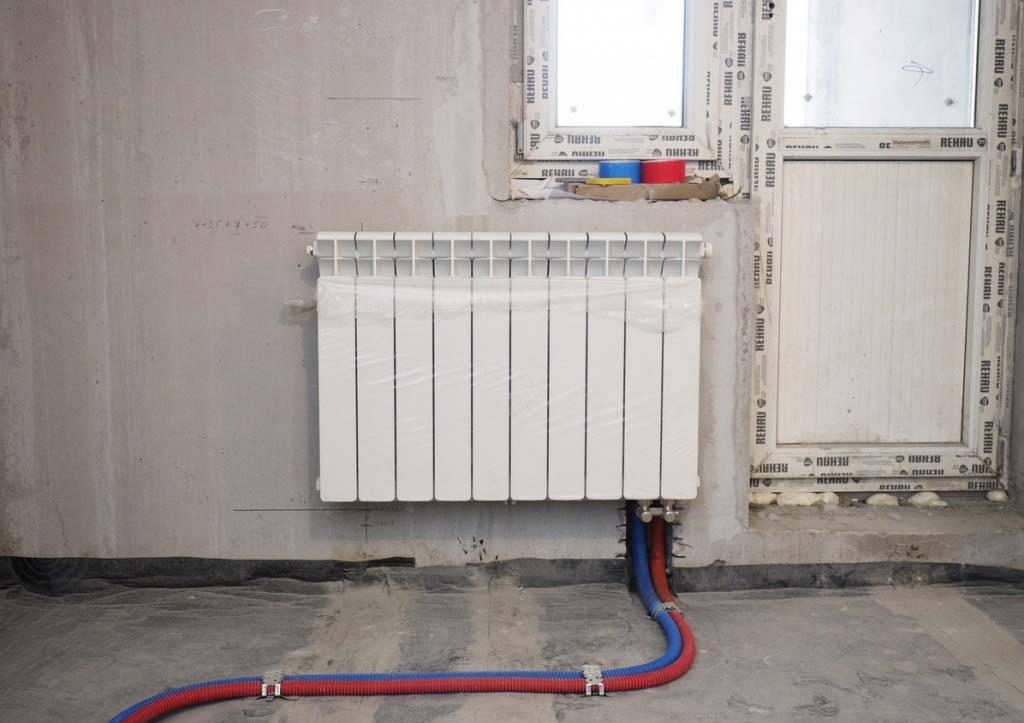

Правильное размещение радиатора

Если отопительное оборудование размещается в стандартных условиях, расстояние до пола выбирается из расчёта, минимум, 22 см (для стальной панельной модели). Если же требуется монтаж батареи а в крайне стеснённых условиях – минимум, 10 см. До подоконника интервал должен составлять не менее 5 см. Желательно также, чтобы подоконник не перекрывал радиатор полностью, тогда циркуляция прогретого воздуха будет идеальной.

В редких случаях батареи отопления для дома необходимо разместить за экраном, что в технологическом смысле крайне нежелательно. Но если избежать этого условия невозможно, необходимо учесть следующие моменты: экран должен иметь либо технологические отверстия, либо располагаться на некотором расстоянии от пола и от подоконника, чтобы не мешать естественной циркуляции.

Но даже при соблюдении всех этих требований, скорее всего, н не обойтись без увеличения мощности оборудования. Также потребуется специальная термоголовка с капиллярной трубкой. Рабочий элемент в таком случае будет располагаться на радиаторе вместо теормоголовки, а она сама выносится в помещение, как правило, на стену на высоте 1,5 м. Главное требование: тёплый воздух не должен её «омывать», иначе она будет «врать».

В противном случае, в комнате будет холодно – радиатор отопления для дома попросту не сможет выполнять свою функцию.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Материалы и арматура для монтажа

Установка радиаторов отопления своими руками — работа, не требующая специфических навыков и дорогостоящих инструментов. Все необходимые комплектующие можно купить в специализированных магазинах.

Понадобятся:

• кронштейны с дюбелями;
• запорная арматура;
• заглушка;
• кран Маевского;
• уплотнители, дюбели и другие сопутствующие материалы.

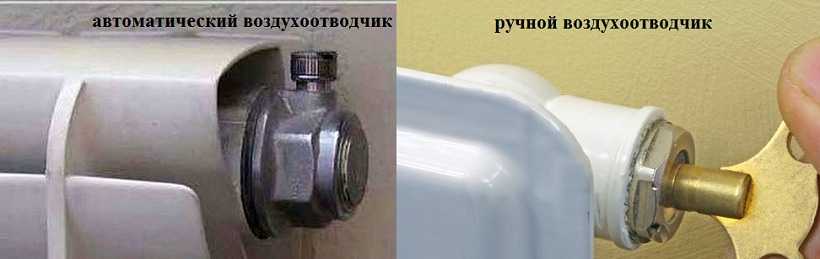

Кран Маевского или автоматический воздухоотводчик

В жидкости, циркулирующей по батареям, присутствует растворенный воздух. Он скапливается в местах понижения скорости течения или давления и создает воздушные пробки, препятствующие эффективной работе отопительной системы.

В радиаторах из алюминия к воздуху примешивается водород как продукт взаимодействия металла с водой. Это может быть небезопасным при накоплении большого объема газа.

Для удаления воздушных пузырей в верхней точке радиатора устанавливается кран Маевского. Он представляет собой запорный игольчатый клапан, который приводится в режим спуска воздуха инструментом или вручную.

Если радиатор холодный при общей высокой температуре в системе, это говорит о нарушении тока теплоносителя. Для устранения воздушной пробки кран Маевского открывают до появления шипения. Предварительно на пол подкладывается тряпка или ставится емкость. Когда из крана начинает вытекать вода, клапан нужно закрыть и удалить жидкость.

Заглушка

Заглушка выполняет запорную функцию. Она устанавливается в тупиковое отверстие и перекрывает движение теплоносителя.

Для каждого радиатора требуется одна заглушка, которая может быть правой или левой в зависимости от соединительной резьбы. Для плотного прилегания предусматривается резиновая или силиконовая прокладка.

При установке заглушка вкручивается в резьбу радиатора и аккуратно поджимается ключом. Чаще всего она окрашена в цвет поверхности и не портит вид отопительного устройства.

Запорная арматура

Радиаторы подключаются к трубам посредством кранов шаровой или штоковой конструкции. Они изготавливаются из коррозионностойких сплавов — латуни, чугуна, нержавеющей стали, бронзы.

Запорная арматура предназначена для размыкания контура в случае ремонта, а также контроля подачи теплоносителя. Для этого в кране может быть предусмотрена термоголовка с возможностью регулировать расход нагретой жидкости.

В разветвленных системах используются обратные клапаны, препятствующие оттоку теплоносителя. Они увеличивают эффективность работы отопления и уровень ее безопасности.

Сопутствующие материалы и инструменты

Для монтажа радиаторов потребуются:

• дрель для подготовки отверстий в стене;
• кронштейны или уголки для крепления;
• дюбели;
• термостойкая подмотка для труб — лен, ФУМ-лента, сантехническая нить;
• инструменты для установки фитингов;
• пузырьковый или лазерный уровень для контроля положения батареи;
• карандаш для разметки.

Если необходимо нарастить количество секций, понадобятся ниппели с прокладками.

Замена и установка батарей

Виды заглушек.

Разборка старого радиатора

Если ваша чугунная батарея стала не достаточно хорошо греть, а менять ее на новую вы по каким-либо причинам не желаете, можно сделать ей профилактику, почистить, промыть, перекрасить и она прослужит еще столько же.

Разборка чугунных радиаторов отопления занятие несложное, но требующее аккуратности.

Изначально следует убедиться в том, что из системы слита вода, в данном случае не стоит надеяться на собственные познания, лучше обратитесь к слесарям. Так как даже в летний период без особой надобности воду могут не сливать;

Подмотка уплотнения.

• Далее инструкция предписывает отсоединить агрегат от системы. Если есть резьбовое соединение, то все просто, взял газовый ключ и отвинтил. За неимением такового придется воспользоваться болгаркой, после чего снять конструкцию с навесов;
• Для того чтобы сделать капитальную профилактику, необходимо разобрать «баян» на секции. Непосредственно разборка чугунных радиаторов отопления начинается с отвинчивания всех боковых заглушек. Здесь есть один нюанс, дабы хрупкий металл не лопнул, заглушки нужно предварительно разогреть паяльной лампой;
• При отвинчивании следует быть внимательным. Резьба чугунного радиатора может быть правой или левой;

Схема соединения секций.

Проблема относительно того, как определить направление резьбы в чугунных радиаторах среди профессионалов решается просто. С правой стороны секции нарезается правая резьба, соответственно с левой стороны будет левая;

Схема радиаторного ключа.

• Но, как правило, в старых батареях пазы под радиаторный ключ уже проржавели и даже после нагрева, выкрутить ниппель невозможно. Здесь вступает в работу обычная болгарка, старые ниппеля попросту разрезаются. После чего их остатки сбрызгиваются средством для удаления ржавчины и аккуратно выбиваются зубилом из резьбы;
• Когда ваша чугунная «гармошка» разобрана на секции, ее внутренность промывается водой под большим напором. Краску сверху можно ободрать при помощи насадки на дрель или болгаркой с насадкой в виде металлической щетки;

Очистка батареи.

Сборка и монтаж новой батареи

Как уже упоминалось, сборка секций в таких радиаторах выполняется при помощи ниппелей. Перед соединением на резьбу следует намотать уплотнительную фум-ленту. Старые мастера предпочитают уплотнять пенькой и масляной краской, но здесь нужен навык.

Ниппель с разнонаправленной резьбой.

Инструкция примерно такова:

1. Радиаторный ключ заводится в секцию, на него надевается ниппель с фум лентой, после чего обе секции соединяются и ниппель вкручивается;
2. Не забудьте предварительно надеть на него резиновую прокладку, она будет служить уплотнением между секциями;
3. Затягивать нужно с разумным усилием, дабы не лопнул металл.

Порядок соединения.

Подключение чугунных радиаторов отопления к системе может быть боковым, нижним или диагональным, но какой бы вариант вы не выбрали, лучше сразу на входе и выходе установить отсекающие шаровые вентили и смонтировать байпас. Таким образом, у вас всегда будет возможность заменить радиатор без отключения системы и слива воды.

Подсоединение с вентилями и байпасом.

Крепеж для чугунных радиаторов отопления нужно брать особый

Если те кронштейны, которые идут в комплекте вас не устраивают, то выбирая из каталога, следует обращать внимание только на кронштейны или напольные стойки с пометкой «усиленные», они рассчитаны на вес чугунных конструкций

Схема установки батареи.

На видео в этой статье показана технология установки радиаторов.

Виды радиаторов

Российские и зарубежные производители отопительного оборудования предлагают большой выбор приборов, различных по мощности и дизайну. Современные радиаторы изготавливаются в виде секционных или панельных конвекторов, которые вешаются на стену, встраиваются в полы или устанавливаются на стойки или ножки.

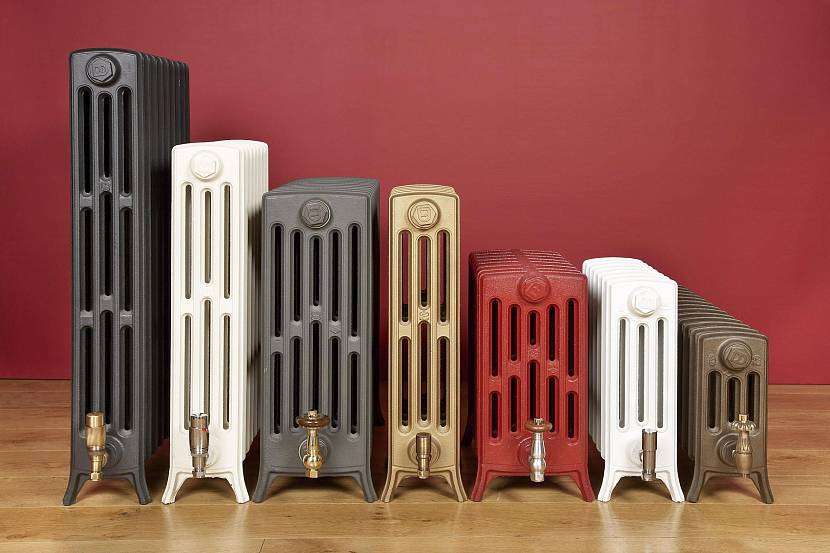

Чугунные радиаторы

Это классика водяного отопления, прошедшая проверку временем. Основные достоинства конструкций из чугуна — высокая коррозионная стойкость, долговечность и нетребовательность к качеству теплоносителя. До сих пор в некоторых квартирах и домах можно встретить массивные батареи, установленные 40 и более лет назад. Чугун обладает высокой тепловой инерцией — долго нагревается и медленно остывает, что сглаживает температурные колебания в помещении. Но и регулировать температуру за счет этого гораздо сложнее в отличие от стальных или алюминиевых батарей.

Чугунные радиаторы достаточно тяжелые. Стены не каждого дома справятся с такой нагрузкой. Обогреватели собираются из секций посредством резьбовых ниппелей, которые со временем могут разрушаться. Для устранения протечек конструкцию нужно снимать, разбирать и ремонтировать, что довольно трудоемко и физически нелегко.

Помимо отечественных радиаторов в продаже можно встретить итальянские, турецкие, немецкие или чешские. Модели интересны по дизайну, но достаточно дороги. Некоторые производители предусматривают окраску батарей в любой цвет по желанию заказчика.

Подключение труб и радиатора к системе

• Резка труб диаметром 32 мм. Срез нужно делать очень ровным в местах, в которых будет выполняться монтаж частей обвязки, подходящих к радиатору.
• Сборка части обвязки, подходящей к размещенному вверху батареи штуцеру. Эта часть состоит из тройника, трубки диаметром 20 мм и угла. Эти три части нужно спаять. Для этого один конец тройника и один конец одной из труб вставляют в паяльник и нагревают. Далее нагретые концы прикладывают и немного ждут. Пайка одного шва длится не более 3 минут. Аналогично выполняют пайку другого конца трубки и угла.
• Сборка второй части обвязки. Она будет подходить к размещенному внизу радиатора штуцеру. Особенность этой части – она должна обогнуть трубу на 32 мм, которая находится выше. Эту часть паяют с тройника, куска трубы на 20 мм, трех переходников с углом поворота 60° (между ними обязательно вставляют трубки диаметром 20 мм), куска трубы 20 см и угла 20 х 1/2нр. Длина кусков труб зависит от особенностей разработанной схемы. Во время пайки трубки и переходники нужно сразу ставить в правильное положение. Это потому, что при допущении ошибки спаянные детали разъединить невозможно.
• Пайка двух тройников 32х20х32 мм (они размещены на конце спаянных частей обвязки) и труб диаметром 32 мм. Каждый конец тройника спаивают с обрезанным концом трубы.

• Присоединение запорной арматуры к двум частям обвязки. Сначала ее разбирают, а точнее откручивают патрубок с накидной гайкой. Далее основную часть прикручивают к металлическому штуцеру, расположенному на конце угла 20 х 1/2нр. При этом просто прикрутить нельзя. На резьбу штуцера накручивают лен и после проводят монтаж запорной арматуры.
• Вкручивание патрубка с накидной гайкой в футорку или штуцер радиатора.
• Монтаж запорной арматуры в патрубок и фиксация путем затягивания накидной гайки. Для последнего процесса используется сантехнический ключ. Во время этого этапа лен или иной уплотнитель наматывать на патрубок не требуется.

Биметаллический радиатор

Это разновидность алюминиевой батареи и выбирать ее лучше по тем же признакам, что описаны выше. В биметалле есть кое-какие особенности:

• Внутри алюминиевого корпуса прячутся стальные коллекторы. По сути, это обыкновенная стальная труба
• Батарея держит большее давление и гидроудары
• Хорошо пригодна для центрального отопления
• Чуть дороже алюминиевого

Проблема высокого рабочего давления (10-12 атмосфер) свойственна только многоквартирным высотным домам со стояковой системой обогрева. Тут к вопросу какие радиаторы лучше ставить в дом надо подойти повнимательнее

Хотя практически все радиаторы отопления для дома или же квартиры рассчитаны на такие нагрузки, поэтому при покупке достаточно обратить внимание на то, чтобы выбранная модель была рассчитана на высокое давление

Говорить о том, что лучше: биметаллический радиатор или алюминиевый – бессмысленно. Это вопрос разных условий эксплуатации. В квартиру ставьте биметалл, если хотите быть всегда уверены, что ничего не произойдет. Алюминий лучше применять в автономных системах отопления, где есть свой котел.

Хорошая биметаллическая батарея с осью подключения в 500 мм имеет вес 16-20 кг. Так же биметалл немного уступает в показателях теплоотдачи алюминиевому радиатору за счет использования двух разных металлов.

Полубиметаллическая батарея

Редко, но все-таки встречаются «недобиметаллические» батареи. У них вертикальный коллектор стальной, а горизонтальный алюминиевый. Батарея в целом держит высокое давление, но вот агрессивную среду уже не очень. Будьте внимательны с покупкой таких радиаторов.

Особенности установки и крепления

Не все стены способны выдержать вес чугунной батареи. Если стена сделана из SIP-панелей, то закрепленный на ней кронштейн с батареей повисит недолго. Поэтому для разных стен используют различные способы фиксации кронштейнов или крючков.

Если стена представляет собой бетонную, каменную или кирпичную конструкцию, то подходит классический способ. Он предусматривает:

1. Сверление дырок.
2. Установку дюбелей.
3. Вкручивание шурупов или крючка.

Если стена сделана из газобетона или SIP-панелей, то можно использовать такой способ крепления кронштейна:

1. Сделать несколько сквозных дыр. Они должны размещаться на вертикальной линии.
2. Взять своими руками металлическую планку, которая по длине является равной высоте кронштейна. Ее нужно приложить к противоположной стороне стены и вставить болты.
3. Взять кронштейн, который представляет собой одну вертикальную прочную металлическую полоску и закрепленные на ней два крючка, приложить его к стене так, чтобы в его отверстия вошли болты.
4. Схватить болты гайками.

Минус такого способа заключается в том, что придется выполнять дополнительные работы по восстановлению красоты противоположной поверхности стены  или демонтировать часть сайдинга и повторно его ставить.

Можно сделать из металлического профиля каркас экрана радиатора отопления и разместить на нем крепление. Сам каркас будет опираться на пол. Придется чем-то обшивать каркас.

Монтаж радиаторов включает

• Выезд специалиста к заказчику для предоставления технической консультации и составления схемы установки.
• Установка радиаторов по уровню
• Раскладка труб в изоляции к радиаторам
• Без штробления
• Установка запорной арматуры на радиаторах
• Подключение радиаторов к трубопроводам с использованием специального инструмента

Радиаторы вы можете приобрести в одном из наших магазинов.

Наши преимущества

• Работу выполняют квалифицированные специалисты, являющиеся гражданами РФ;
• К каждому заказу мы относимся с большой ответственностью;
• Мы берем в работу даже очень сложные заказы;
• Используем только современное оборудование и технологии;
• Готовы отремонтировать старую котельную систему, восстановив ее работоспособность;
• Даем хорошую гарантию и оказываем техническую поддержку.

Об­ра­ща­ясь в на­шу ком­па­нию, вы по­лу­чи­те ка­чес­твен­ный мон­таж ко­тель­ной в со­от­ветс­твии с ого­во­рен­ны­ми сро­ка­ми и на вы­год­ных ус­ло­ви­ях.

Как закрепить радиаторы из чугуна

В зависимости от индивидуальных особенностей помещения следует подобрать вариант установки изделий, который обеспечит равномерное распределение нагрузки и предотвратит разрушение стены жилища.

К стене

Установка настенных крепежных систем является наиболее популярным способом, использующимся при прокладке отопления в доме.

Фото 1. Быстрый настенный монтаж радиаторов при помощи специальной планки с фиксаторами. Максимальная нагрузка в 100 кг.

Крепления рассчитаны на повышенные нагрузки со стороны оборудования и могут обеспечить долговечную службу даже в неблагоприятных условиях эксплуатации. Большинство систем используется для монтажа на кирпичные, бетонные и деревянные стены. Настенный крепеж чугунных радиаторов не подойдет для обустройства домов из гипсокартона и облегченных пеноблоков.

Напольная установка

В случае, когда стены не предназначены для установки чугунных батарей, отличным решением станут напольные крепежи. Крепления переносят всю массу радиаторов на пол и снимают нагрузку со стен. Несмотря на то что напольные крепежи достаточно надежные и устойчивые, иногда требуется монтаж дополнительных настенных фиксаторов, удерживающих батареи в определенном положении.

Общие рекомендации

Рекомендации по монтажу отопительных устройств:

​

Чугунные батареи нужно расположить на расстоянии 3-5 см от стены, от пола 6-12 см и от подоконника 5-10 см

Такое положение обеспечит наилучшую теплоотдачу.
Центр радиатора должен совпадать с серединой оконного проема для создания теплых потоков, препятствующих проникновению холодного воздуха в жилище.
Прежде чем устанавливать крепления, следует наметить точки, в которые они будут монтироваться.
Крепежи важно надежно зафиксировать. Для этого могут использоваться дюбели, заглушки и цементный раствор.
После того как крепления установлены, батареи монтируются согласно намеченной схеме.
Радиаторы должны быть правильно собраны, а ниппели подтянуты

Также важно на все свободные коллекторы поставить заглушки.
На батареи монтируются ручные либо автоматические воздухоотводчики, помогающие повысить эффективность работы системы.

Запорная арматура, которая устанавливается на входное и выходное отверстия, сделает процесс отопления дома наиболее комфортным. Шаровые краны позволяют снять радиатор без остановки всей системы обогрева.
При подключении контура важно подобрать правильный размер фитингов, сочетающийся с диаметром трубы отопления.
Последним этапом монтажа является опрессовка оборудования.

Базовые правила установки

Чаще всего радиаторы отопления размещают под окнами, так как наибольшие теплопотери концентрируются именно там. Также есть вариант размещения вдоль внешней стены дома, так как она непосредственно контактирует с холодным уличным воздухом и охлаждает помещение.

Нагретый воздух от батареи, согласно законам физики, поднимается вверх и создаёт своеобразную завесу от холодного воздуха, исходящего от стекла. Чтобы этот барьер был эффективным, размер батареи должен соответствовать не менее, чем 70% размера окна, под которым она расположена.

Если радиатор отопления был выбран слишком коротким, то по его краям могут оставаться холодные зоны и помещение также не будет комфортным по температуре.

Особенности подключения батарей в квартирах

Когда построенный новый дом предают заказчику, вся отопительная система должна быть согласована с принимающей управляющей компанией и соответствовать нормативам СНиП. В основном один теплосчётчик устанавливают для всех квартир в подъезде. Расценка за потреблённую тепловую энергию определяет денежные затраты на 1 кв.м. полезной площади жилья.

При замене старых батарей отопления на новые радиаторы хозяева жилья часто совершают ошибку, не согласовав установку новых приборов с теплоснабжающей организацией. В этих случаях жильцы, стремясь получить максимальный эффект обогрева своих помещений устанавливают непомерно большей площади отопительные панели и батареи.

Замена отопления в новостройке. Подключение. Опрессовка. #17

Смотрите это видео на YouTube

При выявлении таких нарушений управляющая компания или теплосбытовая фирма через суд взыщут штраф и заставят демонтировать или переустановить приборы обогрева, отвечающие требованиям СНиП.

Чтобы избежать неприятностей, хозяин квартиры должен на стадии проектирования согласовать с вышеуказанными организациями установку новых батарей. Для этого нужно написать заявление соответствующей формы и приложить схему подключения новых радиаторов.

Арматура

Запорная

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

• Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
• Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

1. Краны Маевского. Их преимущества — компактность и дешевизна.
2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Фитинги

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

• Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
• Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Установка радиаторов на стену

Батареи навешиваются на кронштейны или крюки, которые крепятся к боковой конструкции. Последние элементы монтируются таким же способом, как это делается при установке анкеров. В стене высверливается шурф, соответствующий диаметру дюбеля, который вставляется в это отверстие. Далее крюк монтируется в специализированное крепежное изделие. Зазор между радиатором и стеной можно уменьшать или увеличивать, поворачивая металлическую деталь по или против часовой стрелки.

Крюки для чугунного оборудования отличаются значительной толщиной, благодаря чему способны выдерживать большую нагрузку по сравнению с крепежными элементами для радиаторов, изготовленных из алюминия.

Во время монтажа важно помнить, что наиболее нагруженными являются верхние крюки, а нижний необходим для фиксации батареи к стене в нужном положении. Нижнее крепление устанавливается так, чтобы коллектор был выше на 1-1,5 см, так как по-другому отопительный прибор не навесить

Для установки кронштейнов нужно сначала приложить радиатор к стене, куда он будет впоследствии смонтирован. Далее определяется и отмечается место крепления на вертикальной ограждающей конструкции. Следующим шагом кронштейн крепится специальными элементами и винтами, вкрученными в дюбеля, которые предварительно вставляются в просверленные в стене отверстия. На завершающем этапе на крепление навешивается прибор отопления.

Самостоятельная установка радиаторов

Монтаж батарей не сложный, предполагает минимум инструментов, простейших строительных навыков. Поскольку чугунные радиаторы тяжелые, устанавливать лучше вдвоем или втроем. Качество монтажа влияет на отопление.

Установка кронштейнов

Перед монтажом разметьте стену, определите места для кронштейнов. Если стена железобетонная, просверлите отверстия глубиной 12 см, вставьте дюбели или деревянные заглушки.

В подготовленные отверстия закрепите кронштейны, зафиксируйте цементным раствором, заглушками.

Если стены не выдерживают тяжести, рационально использовать кронштейны напольного типа. Они не уступают настенным, защитят стены от серьезной нагрузки.

Монтаж кронштейнов

Как поставить батарею из чугуна?

Кроме радиаторов, отопительная система предполагает установку комплектующих, обеспечивающих простое обслуживание батарей, снижающих вероятность аварийных ситуаций. Поэтапное описание монтажных работ:

1. Установка в точке верхнего коллектора, на месте подсоединения подводящей трубы, ручного или автоматического воздухоотводчика.
2. Установка заглушек на свободные коллекторы. Если не совпадают по диаметру с трубами, используйте переходники, прилагающиеся к радиаторам.
3. Установка запорной, регулирующей арматуры. Шаровые краны, установленные на выходе и входе батареи, позволяют демонтировать радиатор без прекращения работы системы отопления.
4. Подключение оборудования к отопительной системе. Можно подключить по 4 схемам. Соединение определяется по выбранным фитингам и трубам.

Опрессовка

Опрессовка – завершающий этап монтажа. Потребуется оборудование, при отсутствии, работу реально выполнить своими силами. Заполните батареи водой медленно, чтобы предотвратить гидроудар, повреждение арматуры, системы отопления.

Что необходимо для монтажа

Установка радиаторов отопления разного типа требует наличия устройств и комплектующих. Набор расходных материалов почти одинаков кроме чугунных, а установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского есть еще автоматические дефлекторы. Их также можно установить на радиаторы, но они немного больше, доступны только в латунном или никелированном корпусе, в белой эмали нет. Они спускают воздух автоматически, но ставят их редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Запорная арматура

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.
