Популярные модели и цены
На российском рынке представлены различные модели как отечественных, так и иностранных производителей. Все они должны быть допущены Ростехнадзором к применению на территории России.
Российские производители
Стенки газгольдеров отечественного производства толще, чем у импортных. К тому же они учитывают российские условия эксплуатации. В рейтинге лучших — компании, выпускающие газгольдеры FAS и «Медведь».

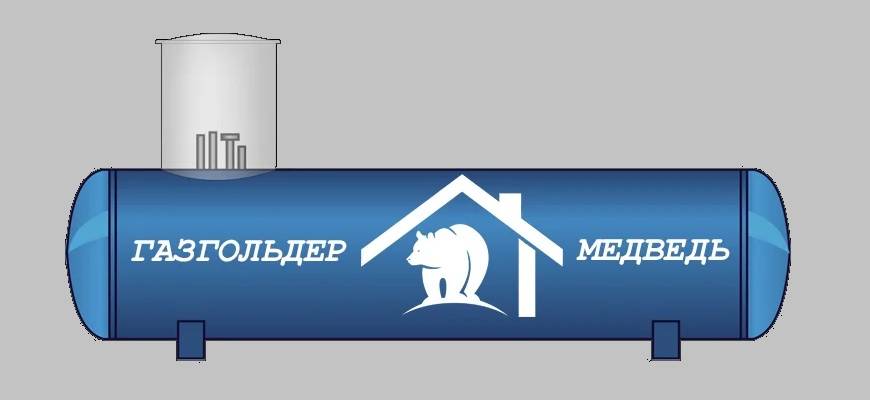

Газгольдер «Медведь» — надежный резервуар российского производства для хранения сжиженного газа.
Иностранные
В отличие от российских резервуаров, импортные аналоги хотя и с более тонкими стенками, но меньше подвержены коррозии. Их основной недостаток в том, что они не рассчитаны на большие морозы. У многих моделей отсутствует горловина, что приводит к недолговечности резервуара и невозможности защитить клапаны и приборы от воды.
На рынке представлены модели чешских, польских, итальянских, немецких производителей. Лучшими считаются резервуары компаний Vps, Tosto Serbatoi, City Gas, Antonio Merloni, Kadatec, Chemet.
Нужно ли разрешение?
Вопрос о наличии разрешения со стороны различных контролирующих инстанций задают многие из тех, кто хотел бы купитьгазгольдер для дачного домикапод ключ. Ответ на него достаточно простой – в разрешении нет необходимости, если:
- Объем газгольдера не превышает 10 000 литров;
- Суммарная мощность потребителей на объекте не превышает 100 кВт;
- Монтаж выполняют специалисты, обладающие соответствующими навыками и допуском к работе с газовым оборудованием.
В случае, когда установка газгольдера на даче выполняется специалистами нашей компании, все три условия выполняются по умолчанию. Таким образом, необходимости в разрешении на автономную газификацию дачного дома нет.
Что такое газгольдер?
Самый простой и экономный способ отопления загородного дома – это далеко не электричество, а самый обычный газ. Но подключиться непосредственно к централизованной системе подачи этого вида топлива далеко не везде возможно, да и стоит порой немалых денег. Сроки подключения к таким сетям порой могут быть достаточно велики, они зависят от удаленности магистралей, а также от сложности рельефа местности, где расположен сам дом. Также не стоит забывать и про оформление ряда документов – бюрократия у нас процветает. Иногда только из-за необходимости оформления нужных бумаг приходится годами ждать, когда же газ поступит в дом.
Газгольдер для частного дома
В таком случае проще всего задуматься о возможности автономной газификации. Один из элементов такой системы – это газгольдер, который и позволит иметь газ на своем участке без подключения к централизованным системам и без серьезной волокиты, а также даст возможность всегда иметь газ в доме.

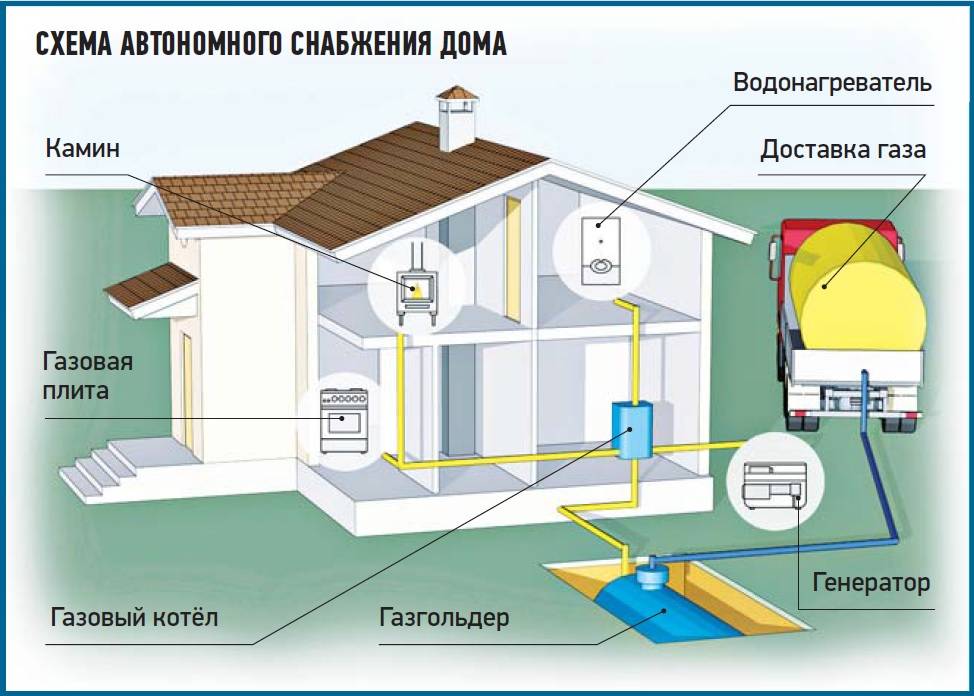

Сжиженный газ из газовой емкости используется для отопления дома, нагрева воды
Газгольдер – это достаточно вместительная металлическая емкость, предназначенная для хранения газообразных веществ, в основном (в бытовом плане) – для сбережения смеси бутана и пропана, то есть того самого газа, который и используется для работы кухонных плит и системы отопления в доме. Можно назвать газгольдер большим газовым баллоном, от которого он отличается только очень большими размерами и ставится один раз, исправно выполняя свою задачу на протяжении многих лет. Этот «баллон» даже не нужно возить на заправку – достаточно вызвать специального заправщика, который приедет и заполнит емкость газообразным топливом.
Принцип работы газгольдера в частном доме
Газгольдер изготавливается обычно из высококачественной стали толщиной не менее 5,5 мм (этот показатель взят из ГОСТ), обрабатывается специальными составами, предотвращающими коррозию. Таким образом, бак будет служить очень долго, около 20 лет. Также газгольдер имеет специальные датчики, которые покажут, сколько газа в нем имеется на данный момент, каково давление в баллоне. У оборудования есть заправочный клапан, датчик наполнения бака и вентили для подключения раздачи газа. Благодаря хорошо продуманной системе газгольдер совершенно безопасен для домашнего использования.
Газгольдер совершенно безопасен для домашнего использования
Располагается газгольдер всегда за пределами жилого дома, на определенном расстоянии от него. Газ поступает по проложенным магистралям в дом, где расходуется на работу отопительного котла, газовой печи и т. д. Обычно газгольдер закапывается под землю и даже не занимает места на участке. Вместить в себя он способен несколько тысяч литров сжиженного под давлением 6 атмосфер газа.
Габариты газгольдеров VPS
Свод требований по прокладке газопровода
Определенные стандартизованные нормы предъявляются и к обустройству газопровода, идущего от газгольдера к дому. Газ подается в помещение по подземной магистрали через цокольный ввод. Правила безопасности запрещают ввод газопровода в дом подземным путем.
Схема ввода трубной магистрали в дом. Обозначения: 1 – газгольдер, 2 – бетонная плита основания, 3 – конденсаторный сборник, 4 – подземный трубопровод, 5 – узел цокольного ввода
Общие требования по прокладке газопроводной линии на участке «газгольдер-дом»:
- глубина колеи – не менее 1,7 м;
- ширина траншеи – строгих ограничений не предусмотрено, величина зависит от метража газопровода и качества грунта;
- минимальный уклон по направлению к конденсатосборнику – 1 см на 1 м (не более 5°), максимальная разуклонка – 100 мм;
- расстояние от магистрали до фундаментов строений – 2 м и более;
- дистанция до параллельно размещенных коммуникаций – 1 м, при перекрестном расположении – 2 м по высоте.
Подземная линия газопровода монтируется из полиэтиленовых труб высокой плотности с содержанием нитрила. Наземная магистраль – стальные газовые трубы. Полимерный трубопровод не должен доходить до точки, где температура грунта понижается до -20°С и менее.
Переход газопровода полиэтилен-сталь выполняется на глубине 40 см. Участок должен быть защищен от электрохимической коррозии – используется полимерное покрытие до высоты, превышающей уровень земли
Подробнее о заправке
Далее начинаем заправлять минигазгольдер. Есть шланг, по которому пойдет газ из машины. Машина стоит примерно в 20 метрах на дороге. Она на участок не заезжает. Не портит ни газон, ни внешний вид, ничего. Водитель подключает заправочный пистолет. Либо он еще называется струбцина. Ее прикрутили к газгольдеру, водитель открывает кран и включает насос, заправка пойдет непосредственно по этому шлангу. Газ пойдет в газгольдер

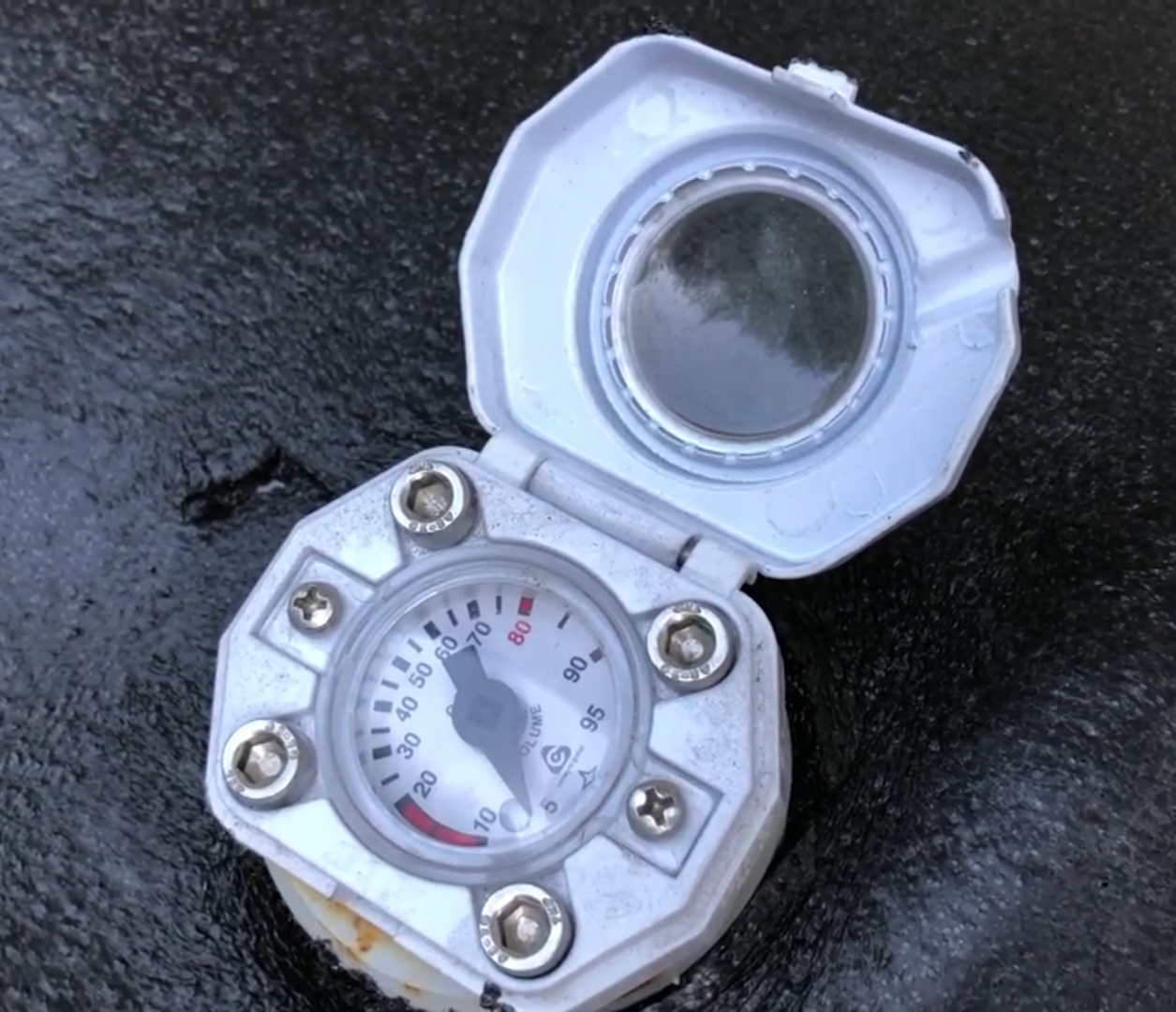

На данном этапе нужно обращать внимание на процентовку, которая на газгольдере установлена. Стрелочка начнет подниматься, когда газ начнет заливаться
И если эти проценты, которые здесь указаны, умножите на объем этой емкости, вы получите сколько литров вам залили. Достаточно будет подойти к машине и посмотреть на счетчик для того, чтобы сверить эти данные. Данные на счетчике и данные у вас на газгольдеры должны совпадать.
Сейчас давление выросло уже до пятерки. Оно будет немножечко подниматься, потому что газ находиться под давлением. Он наполняет емкость. Не забывайте, что рабочее давление – это где-то 5 атмосфер, когда газгольдер будет полный. Здесь есть счетчик, который отчитывает сколько литров газа вам поступило в газгольдер. Сколько литров вам нальет – столько этот счетчик и будет показывать.
Теперь подготавливаем магистраль, по которой будет идти уже паровая фаза из газгольдера на котел. Просверливаем отверстие в стене и проводим гофрированную магистраль. Она сертифицирована обязательно под газ. На нее есть сертификат, что она предназначена для газа. Обязательно она из нержавейки. Соответственно, она не заржавеет и будет служить очень долго.
Заправка газгольдера закончена. Водитель отсоединяет шланг. Все, он бочку заправил. Смотрим на процентовку. Емкость показывает 80 процентов. Почему 80, а не 85? Потому что закладывается 5 процентов на продувку газгольдера. Это тот газ, который вместе с воздухом как раз уходит при продувке. Заправка закончена. Счетчик показывает 680 литров. Газгольдер объемом 800 литров, и заправляется он на 85 процентов. Умножаем и получаем 680 литров. Проверяем, на счетчике показывает 680 литров. И у себя на газгольдере процентовка показывает тоже 80 процентов.
Установка газгольдера в частном доме
Подобные работы производятся специалистами под ключ, но заказывать услуги стоит только у проверенных организаций, на сегодняшний день существует достаточно много фирм, занимающихся этими вопросами.
Самостоятельно выполнять манипуляции запрещено, на это стоит взглянуть в первую очередь. Сертифицированные работники занимаются монтажом, разводкой и подключением к котлу.
Какие документы нужны для установки газгольдера
Подобный процесс напрямую зависит от статуса заявителя о регистрации, для физических и юридических лиц дело обстоит по-разному. Устройство входит в перечень емкостей, которые не подлежат регистрации в Ростехнадзоре, поскольку объем превышает 100 литров.
А также если устройство не является собственностью индивидуального предпринимателя, а за его установку отвечает обычный гражданин, то никаких документов оформлять не потребуется. Необходимо лишь придерживаться всех правил безопасности, их можно без особого труда отыскать и ознакомиться с бумагами лично.
Правила выбора резервуара
Подземные модели устройств будут максимально практичными в частных постройках, ведь учитывая климатические особенности в большинстве регионов, можно с точностью определить минимальный температурный режим.
Процесс регазификации замедляется при их показателях ниже «0», на этот момент стоит взглянуть при выборе оборудования. Небольшие участки потребуют сохранения свободного пространства.
Такие экземпляры зачастую только снаружи приводят в порядок, а если заглянуть внутрь изделия, то там окажутся отложения ржавчины.
Поскольку подобной возможности не представится, то стоит отнестись к совету максимально серьезно, повреждения достигают 40-50% всех стенок приспособления, что можно назвать веской причиной для отказа от покупки.
Расчет объема бака
Большие агрегаты нельзя назвать максимально практичными, необходимо правильно произвести расчеты для каждого загородного дома. В учет берутся такие нюансы как:
- Характеристики котла.
- Площадь постройки.
- Количество оборудования.
Если брать во внимание горизонтальные экземпляры приспособлений, то запас лучше сделать на 15% от показателей потребления, вертикальные конструкции позволяют снизить цифру до 10%. Цены на разную продукцию будут также отличаться, поэтому каждому хозяину необходимо выбирать подходящую емкость
Лишние объемы не нужны в этой ситуации, каждая постройка предполагает индивидуальный подход к просчетам
Цены на разную продукцию будут также отличаться, поэтому каждому хозяину необходимо выбирать подходящую емкость. Лишние объемы не нужны в этой ситуации, каждая постройка предполагает индивидуальный подход к просчетам.

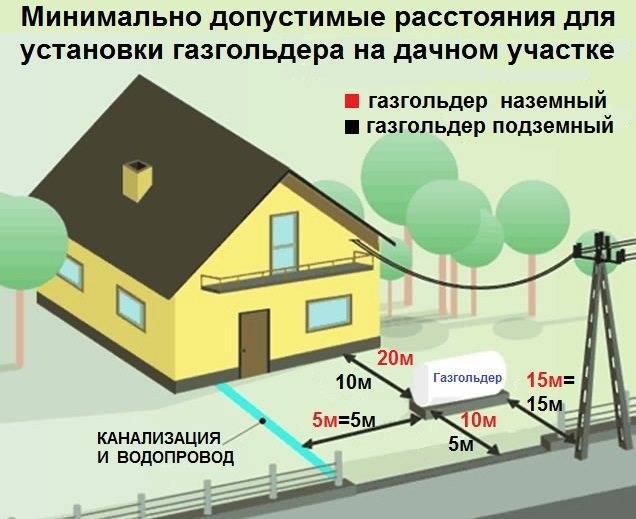

Место размещения газгольдера в частном доме по правилам
Существует несколько правил СНиП и других органов контроля, в них входят минимальные допустимые расстояния до ближайших объектов и нормы безопасности, сводка выглядит так:
- Жилые постройки, не меньше 20 м. для подземных и 10 м. надземные типы приспособления.
- Теплотрассы и канализационные трубы не должны находиться ближе, чем на 3.5 м.
- Инженерные коммуникации и водопровод на 5 м.
- Колодцы также потребуют выдержать 5 м.
- 5 и 4 категории дорог удаляют на 10 и 5 м. соответственно для наземных и подземных типов.
- Источники водоснабжения, РП, ТП, ЛЭП не ближе чем 15 м.
Для практичности поставки топлива, до ближайшей стоянки транспорта лучше выдержать от 30 до 50 метров, этот нюанс предварительно согласовывается с фирмой, которая будет пополнять запасы.
Порядок работ
По завершении подготовительных этапов стоит переходить к непосредственному монтажу, хранилище аккуратно разгружают и ставят на заранее отведенное место. Зачастую под емкость заливается бетонная подушка, чтобы избежать проседания грунта при наполнении, уровень также может сбиться.
Фиксация производится в обязательном порядке, для этого потребуется закупить специальные лапы с болтами. В противном случае на точные показания остатка жидкости в резервуаре рассчитывать не стоит.
Следующий этап работ предполагает устройство системы снабжения голубым топливом, для этого используют пластиковые трубы или экземпляры с антикоррозийным покрытием.
Траншеи засыпают песком, а все заготовки и фитинги крепятся посредством сварки, не стоит забывать о сигнальной ленте, она нужна для предостережения, в противном случае повреждения газопровода не избежать при земельных работах, что чревато утечкой и взрывом.
Плюсы и минусы
К плюсам газгольдеров для частного дома относятся:
- оптимальная вместительность емкостей;
- независимый рабочий процесс;
- безопасность для проживающих в доме людей;
- минимальные финансовые затраты;
- отсутствие отходов после сгорания топлива;
- чтобы система работала нормально, достаточно в течение года заправить ее два – три раза;
- Наличие возможности настраивать подачу газа не только в дом, но и на отдельные приборы.
Кроме этого, у газгольдеров для частного дома имеются и определенные минусы:
- покупка оборудования, его монтаж и заправка потребуют значительных расходов;
- к резервуару придется предусмотреть подъездной путь для заправочной техники;
- установка вертикальной модели повлечет за собой использование электрической энергии.
Чтобы минимизировать аварийные ситуации и обеспечить бесперебойную работу газгольдера, монтаж его рекомендуется поручать профессиональным специалистам
Особое внимание уделяется целостности емкости и всех ее соединений
Основные виды резервуаров
Основные различия газгольдеров характеризуются местом размещения оборудования и его физическими особенностями.
Наземные и подземные
Выбор расположения резервуара определяется как экономическими соображениями, так и существующими возможностями: учитывают близость залегания подземных вод, прочность грунта, величину расхода топлива.
Из-за сурового климата России чаще всего хранилище опускают под землю, чтобы газгольдер не промерзал в зимнее время, при минусовых температурах топливо поступать не будет. Поэтому подземный бак располагают ниже уровня промерзания земли. Санитарные нормы требуют устанавливать хранилище на глубине не менее 60 см. Это требует больших денежных вложений.
У подземного размещения резервуара есть ряд достоинств:
- над уровнем земли выступает только небольшая горловина высотой 20-30 см;
- в случае протечки газа он не распространится на участке.
Однако не всегда есть возможность установить такой газгольдер из-за слабости грунтов, близкого залегания подземных вод или расположения коммуникаций. В таком случае используют наземные варианты.
Газовое оборудование бывает как наземным, так и подземным.
Они требуют установки дополнительных приспособлений для исключения замерзания и повышения образования газообразной фракции: испарителя, конструкций утепления. Это ведет к удорожанию оборудования.
Вертикальные и горизонтальные
Для экономии места часто используют оборудование с вертикальным расположением бака. Однако в связи с небольшой площадью испарения чаще всего такие применяют тогда, когда расход топлива небольшой: например, в летнем доме, где люди не живут круглый год.
При горизонтальном расположении резервуара его легко обслуживать, проверять наличие или отсутствие коррозии, контролировать утечки газа.
Мобильные газовые хранилища
Там, где не нужно отапливать дом и подавать горячую воду круглый год, используют мобильные накопители. Для заправки такие минигазгольдеры перевозят на автомобиле. Их главный недостаток — маленькая емкость, которая составляет 500-700 л.
Мобильные емкости чаще всего используют на даче. Объем газа позволяет обогревать воду, а при необходимости — и помещение, все лето.
Передвижной газгольдер имеет небольшой объем резервуара.
Заправка газгольдера
Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:
- выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа;
- подключаются магистрали и системы заправщика;
- подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором;
- система продувается сжатым воздухом, чтобы удалить остатки газа;
- демонтируется оборудование газового заправщика.
Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:
- колеса заправочной техники фиксируются специальными башмаками;
- цистерна обязательно заземляется;
- обслуживающий заправку персонал должен работать в специальной одежде;
- заправочные работы в ночное время и при грозе запрещены;
- оборудование должно находиться под постоянным контролем.
Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.
Выбираем объем и считаем расходы
Чтобы правильно выбрать газгольдер, важно определиться, какого объема он должен быть. Рассчитать этот показатель можно, учитывая расход газа на 1 м2 жилой площади. В теплых регионах расход на 1 м2 в среднем составляет 25-30 м3, а там, где холодно – не менее 35 м3
Максимально точно рассчитать потребность в газе можно, ориентируясь на мощность отопительного котла – на 1 кВт в год тратится около 100 л топлива. Также можно вычислить объем емкости другим путем: если использовались баллоны, то нужно прикинуть, сколько их тратилось в месяц и перемножить полученное число на 12
В теплых регионах расход на 1 м2 в среднем составляет 25-30 м3, а там, где холодно – не менее 35 м3. Максимально точно рассчитать потребность в газе можно, ориентируясь на мощность отопительного котла – на 1 кВт в год тратится около 100 л топлива. Также можно вычислить объем емкости другим путем: если использовались баллоны, то нужно прикинуть, сколько их тратилось в месяц и перемножить полученное число на 12.
Как правильно расположить газгольдер
На рынке такого оборудования представлены резервуары различных объемов – от 2 до 10 тысяч литров
Важно подобрать такую емкость, которую нужно будет заправлять не чаще двух раз в год. Для примера – для здания площадью 100 м2 достаточно газгольдера на 2700 л. Резервуар объемом в 10 тысяч литров подойдет для дома в 300 м2
Резервуар объемом в 10 тысяч литров подойдет для дома в 300 м2.

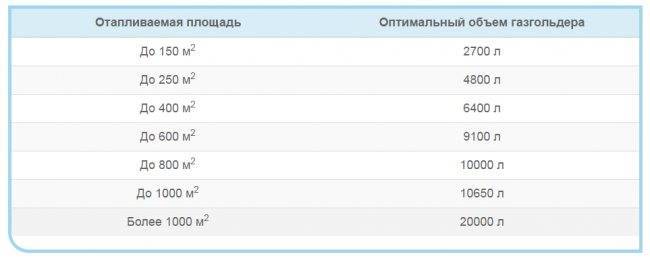

Таблица соотношения отапливаемой площади и оптимального объема газгольдера
Стоимость газа невелика, но важно понимать, что при заправке оборудования придется сразу платить за большой объем. Так, в весеннее время газ стоит дешевле (около 15 руб. за литр), зимой немного дорожает – до 20 руб., потому что спрос в это время года на него растет
То есть для заправки газгольдера на 4800 литров придется потратить не менее 58000 руб. весной, а зимой – все 80 000 руб
за литр), зимой немного дорожает – до 20 руб., потому что спрос в это время года на него растет. То есть для заправки газгольдера на 4800 литров придется потратить не менее 58000 руб. весной, а зимой – все 80 000 руб.
Как еще можно выбрать объем газгольдера
Рабочий диапазон температур для оборудования составляет -40 — +40 градусов. Но для резервуара, который будет находиться под землей, эти данные не критичны – в грунте такие показатели не встречаются. Но при неправильном монтаже системы зимой подача газа может остановиться (это связано с промерзанием коммуникаций, подающих газ в дом).
Критерии выбора: на что обратить внимание
Покупая хранилище газа, определяют его тип и размер, учитывая все нюансы.
Конструктивные особенности тоже играют роль
Например, при желании установить подземный бак нужно обратить внимание на наличие горловины, позволяющей опустить газгольдер ниже уровня промерзания грунта. А отсутствие опорных «лап» приведет к плохому закреплению оборудования и постепенной деформации днища
Объем бака
Одним из основных параметров хранилища является его объем. Правильный расчет этого показателя позволяет отапливать дом площадью 150 м², заправляя бак 1-2 раза в год.
Объем бака может составлять от 2,5 до 20 м³. Необходимая величина зависит от размера дома, количества подключенных устройств и потребляемого количества топлива. В среднем в теплых районах страны расходуется 25-30 л газа на 1 м² площади дома. Можно исходить из мощности отопительного котла: на 1 кВт приходится около 100 л газа в год.
Посчитать оптимальный объем поможет таблица:
| Площадь дома, м² | Объем газгольдера, л |
|---|---|
| 150 | 2 700 |
| 250 | 4 800 |
| 400 | 6 400 |
| 600 | 9 100 |
| 800 | 10 000 |
| 1000 | 10 650 |
| Более 1000 | 20 000 |
Чаще всего применяются газгольдеры объемом 5 м³, т.е. 5000 л. Пользователи оборудования отмечают, что расход топлива для обогрева зависит от погодных условий зимой. Иногда при размерах дома в 150 м² общегодовое потребление газа составляло 1500 л, а максимально — 3000-3500 л.
Прочность
Прочность конструкции обеспечивается за счет толстых многослойных стенок из металлических листов, обработанных антикоррозионным составом. Стенки резервуара изготавливают из прочной конструкционной стали толщиной 6-12 мм. Сварные швы тщательно прорабатывают, чтобы емкость по ним не разошлась. Кроме того, хранилища, предназначенные для эксплуатации при низких температурах (ниже -40 °С), дополнительно укрепляют внутренними перегородками.
Коррозийная устойчивость
Для того чтобы емкость не ржавела, все слои металла обрабатывают специальными антикоррозионными составами — битумными, эпоксидными, полиуретановыми. Первый вариант самый дешевый, но наименее долговечный. Эпоксидное покрытие прослужит очень долго, если его не повредить (оно хрупкое и скалывается при малейших ударах). Полиуретан — долговечный и устойчивый к механическим повреждениям.
Качество запорно-предохранительной арматуры и других компонентов заправочной системы
Запорно-предохранительная арматура и другие компоненты заправочной системы должны исключать утечки газа, быть механически прочными даже при минусовой температуре и коррозионностойкими.
Принцип хранения топлива
Топливо может храниться в баке с постоянным или переменным объемом. В первом случае газ находится под давлением, а во втором — его объем изменяется в зависимости от количества использованного топлива. Современные устройства выдерживают повышенное давление, поэтому возможен любой вариант газгольдера. Чаще всего сегодня используют емкости с постоянным объемом.
Площадь дома
При покупке хранилища газа не стоит покупать бак, не учитывая площади отопления. Если резервуар будет намного больше, чем нужно для обогрева всего дома в течение года, за него придется переплачивать. При недостаточной емкости его нужно будет часто заправлять.

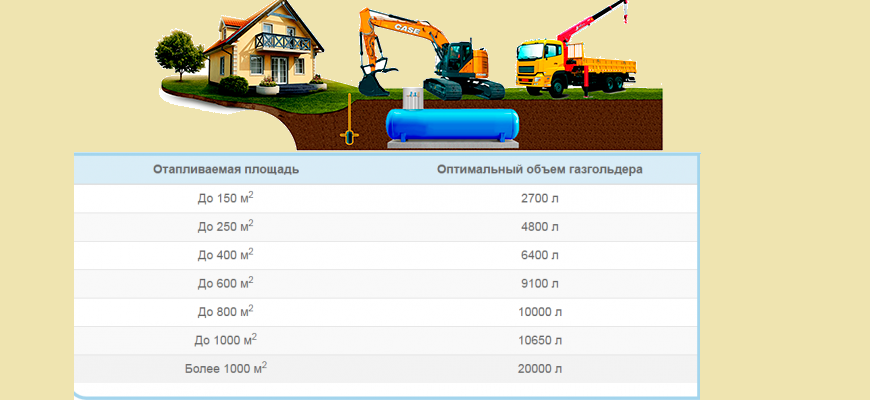

Таблица для расчета отапливаемой площади и оптимального размера газгольдера.
Способ установки
На дачах, которые используются только в летнее время, можно сократить расходы и место на участке, установив вертикальный наземный резервуар, а при необходимости — увеличить площадь испарения, установить специальное устройство.
Для круглогодичного отопления целесообразнее установить горизонтальный подземный бак, углубив его так, чтобы газ не промерзал. Если прочность грунта или другие причины не позволяют использовать подземное хранилище, можно использовать наземный газгольдер, утеплив его. Но даже в этом случае, возможно, придется дополнительно установить испаритель.
Экономическая целесообразность
Экономически целесообразно даже для самых маленьких объектов использовать резервуар емкостью не менее 2700 л, несмотря на то что расчет показал меньшее значение. Стоимость создания газовой системы из-за этого возрастет незначительно, а заправлять газгольдер придется реже.
Размещение баллонов
По способу монтажа газгольдеров на участке их делят на два типа:

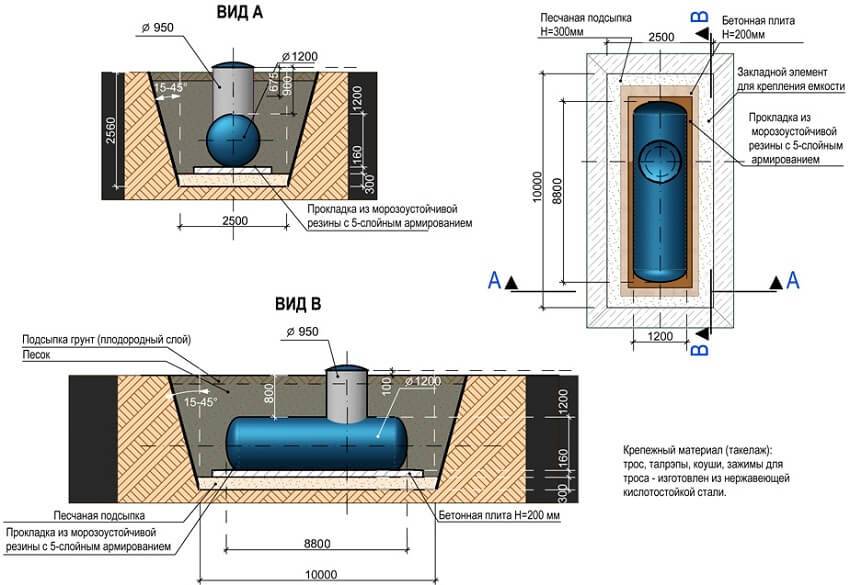

Установку подземных емкостей выполняют в грунте, глубиной не менее 600 мм. Это позволяет избежать механических повреждений корпуса и промерзания при сильных морозах.
Над поверхностью земли от закопанного баллона остается горловина и заправочный узел. Из горловины выходят трубы, транспортирующие газ к потребителю.
На частном участке устанавливают горизонтальные емкости объемом от 2 500 до 10 000 л.
Монтаж наземных емкостей целесообразен в местах с малым проникновением солнечных лучей. Это связано с риском перегрева газгольдера. Хотя, он рассчитан на высокую температуру подогрева. Выбор объема баллона зависит от потребностей газоснабжения.
Чаще всего наземную установку делают из соединенных между собой вертикальных газгольдеров маленького объема. Такая система установки удобна наличием резервных баллонов в случае неисправности одного из них.
-
Как правильно установить газгольдер на загородном участке?
Для установки газгольдера на своем участке владельцу нет необходимости получать специальные разрешения.
Но следует запастись сертификатом качества на установку и разрешением на эксплуатацию в компании, которая поставит оборудование, установит его и введет в эксплуатацию.
Согласие соседей тоже не требуется, разве что за исключением случаев размещения на нестандартных участках, при которых прокладка коммуникаций может происходить в непосредственной близости от соседских угодий или даже под ними, например, по предварительной договоренности.
Поэтому, если приобретается газгольдер для дачи или загородного дома, то лучше всего рассмотреть вариант его покупки «под ключ» – это позволит избежать многих проблем и гарантированно обеспечит наличием всех необходимых документов, например, при отсутствии сертификата и разрешения на эксплуатацию может потребоваться регистрация в структуре Ростехнадзора, хотя обычно это не требуется.
Важным моментом является правильное расположение газгольдера на участке, размер которого должен быть достаточным для того, чтобы соблюсти все условия. Обязательно следует обеспечить свободный подъезд к емкости для обслуживания и, главное, для заправки.
Кроме того, нельзя устанавливать резервуар под дорогой или проездом к дому, а минимальное расстояние от жилых и хозяйственных построек не должно быть менее 10 м, лучше 15 м. От соседнего участка или хотя бы жилого дома, расположенного на нем, нужно отступить 20 м, а от дороги не менее 5 м.
После установки газгольдер не должен возвышаться над землей более чем на 60 см, обязательно следует обеспечить доступность к информации, размещенной на специальной табличке с указанием серийного и заводского номеров. Для обеспечения безопасности резервуар обязательно заземляют, а при наличии на участке «блуждающих» токов или статического напряжения выполняется необходимая защита от электрохимической коррозии.
В рабочую систему должно полностью исключаться попадание кислорода и повышенное давление. Регулярно необходимо следить за состоянием датчиков, контролирующих возможную утечку газа.
Описание и принцип работы оборудования
Газгольдер — оборудование для организации автономного газоснабжения
Газгольдером называют автономное оборудование для хранения значительного объёма сжиженного газа. Помимо одной или нескольких ёмкостей, в состав оборудования включают аппараты регулирования, распределения и защиты.
Стационарные установки оснащают ёмкостями от 2300 литров, меньшие аппараты покупать невыгодно, так как заправки топлива хватает на 1–2 месяца. Мобильный газгольдер может оснащаться ёмкостью от 250 литров.
На этапе проектирования рассчитывают предполагаемый расход топлива, учитывают застройку участка, климатические условия.
В газгольдерах хранят сжиженную смесь бутана и пропана. Метан используют для мобильных установок баллонного типа. Метановые газгольдеры заправляют только на специализированных АГНКС.
Доставленную спецтранспортом смесь, закачивают в резервуар газгольдера, оставляя не менее 15% пустого пространства. При испарении верхнее свободное пространство заполняется газовой смесью.
Испарение возможно при положительной температуре. Это учитывают, заказывая оборудование для обогрева или заглубляя резервуар под землю.
Посредством насосов топливо поступает в трубопровод, далее к аппаратам-потребителям. По подобному принципу работают и мобильные варианты.
Стандартный комплект оборудования
Функционально газохранилища состоят из резервуара, сервисного оборудования, устройств подготовки газовой смеси и средств доставки газа в дом.
Ёмкость может стеклопластиковой. Ее проще доставлять и монтировать, но цена дороже стальных. В верхней части ёмкости находится горловина, используемая для заправки и забора смеси. Отечественные производители изготавливают горловины большой длины, позволяющие заглубить ёмкость в грунт, чтобы не греть её при низкой температуре. Для крепления резервуара к основанию предусмотрены кронштейны.
В состав допоборудования входят:
- клапаны — предохранительный, для закачки и отбора смеси;
- датчик контроля остатков газа;
- манометр для правильной настройки;
- редуктор, снижающий давления в трубопроводе;
- устройство для сбора и слива накопившегося конденсата.
