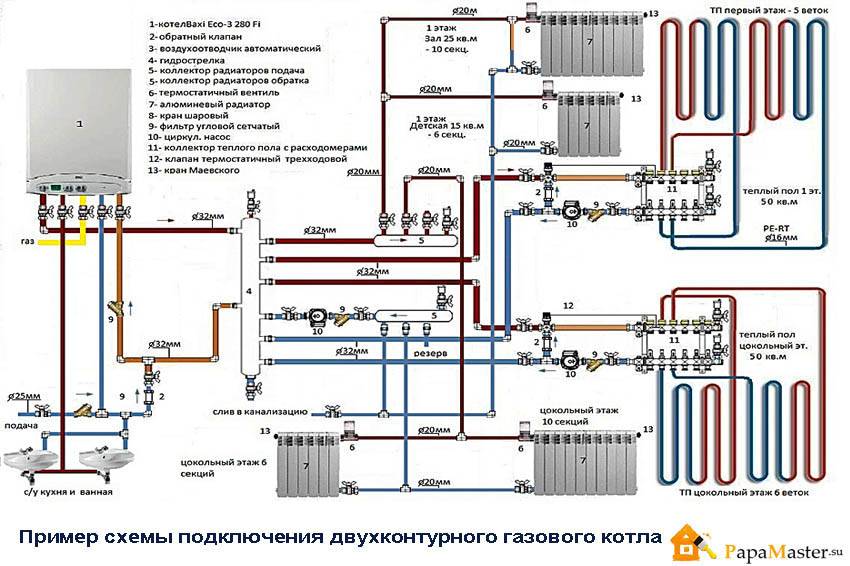

Схема подключения агрегата
Схема подключения агрегата будет зависеть от нескольких факторов, первым и важнейшим, конечно же, является тип системы отопления. Всего их существует три разновидности:
- Те, в которых применяется естественная циркуляция. Движение теплоты обеспечивает разность водяных давлений, возникающая в магистрали из-за расширения теплоносителей вследствие повышения температуры. Монтаж такой магистрали дешевле, однако регулировать температуру с помощью радиатора вы не сможете, соответственно, на более качественной автоматике применяется второй тип.
- Принудительная циркуляция осуществляется за счёт специальных насосов, поэтому можно свободно регулировать количество тепла. Соответственно, метод наиболее эффективный из представленных на рынке, но и схема подключения намного сложнее, а монтаж дороже. К тому же система полностью зависит от электроэнергии, при отключении которой агрегат попросту перестаёт выполнять свои функции.
- Гибридная циркуляция. Сейчас на рынке практически не найти устройств с таким типом отопления, однако такой девайс совмещает достоинства обоих приведённых выше. В случае отключения электропитания котёл свободно переходит в режим естественной перегонки воды по трубам.
Соответственно, и схема подключения имеется в зависимости от выбранного пользователем типа отопления.
Водяная газовая система отопления частного дома
Наиболее распространенной системой отопления является водяная: роль носителя тепла выполняет вода, которая циркулирует по замкнутому контуру трубопровода. В котле вода нагревается, далее передает тепло по трубам и радиаторам (батареям) отопления.
Такая система газового отопления частного дома имеет несколько достоинств:
- вода является эффективным теплоносителем;
- система циркуляции – замкнутая, поэтому после первоначального заполнения объем воды не должен изменяться;
- водяное газовое отопление частного дома видео, которое можно посмотреть ниже, покажет, что такую систему можно обустроить самостоятельно;
- в такой системе просто создать контур, который обеспечивает равномерную подачу тепла в каждое помещение.
Среди недостатков водяной газовой системы отопления:
- радиаторы отопления нужно постоянно держать в чистоте, так как при покрытии пылью эффективность обогрева помещений будет ниже;
- в сравнении с воздушным отоплением, водяное после включения не сможет обеспечить такое же скорое нагревание воздуха;
- элементы, которые входят в систему водяного отопления, часто могут трескаться, коррозировать и т.д. Это может не только ухудшить микроклимат в доме, но и стать причиной порчи интерьера помещений;
- к качеству носителя тепла – особые требования: в воде должно быть минимизировано количество солей;
- отопление нельзя просто взять и выключить зимой, когда на улице очень холодно, так как это может привести к замерзанию воды, которая увеличится в объемах и разорвет трубы. Поэтому газовое отопление частных домов такого типа не подойдет для дач, где хозяева бывают не часто, особенно в зимнее время.
Принцип работы двухконтурного газового котла
Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:
- В режиме обогрева;
- В режиме генерации горячей воды.
В режиме обогрева котел обеспечивает ваш дом теплом.
Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.
В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.
На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.
Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.
Работа в режиме подачи горячей воды
Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.
При переходе в режим подачи горячей воды, контур отопления полностью отключается.
Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан
Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду
Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя
Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?
- Более простая конструкция;
- Высока вероятность образования накипи;
- Более высокий КПД у ГВС.
Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь
Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях
Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)
В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов
Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.
Подключение к газовой магистрали
Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.
Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с подсоединения газовой трубы с соответствующим ей элементом отопительного котла.
В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.
Для подключения рекомендуется использовать медные трубы, диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги
В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации
За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.
Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.
После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля – нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка
Разница между закрытым и открытым камерами
Ответ достаточно прост и ясен: в их особенностях устройства, способе поглощения кислорода.
Стоит понимать, что в жилом доме нужно прибегать к такому варианту, как закрытый, так как только он будет допустим в использовании для частных зданий. Для открытых требуется отдельное помещение
Изучая схему процессов, можно отметить, что воздух, который обеспечивает нормальное и стабильное функционирование, поглощается посредством соосного дымохода из внешнего пространства. В дальнейшем уже переработанные вещества так же попадают из помещения на улицу. Так нет необходимости в лишних затратах и расходах на дополнительные вентиляционные аппараты.
К покупке открытого варианта стоит прибегать лишь для их установки в котельных. Его принцип работы — это поглощение кислорода из содержащегося в комнате кислорода
Поэтому важно, чтобы было обеспечено регулярное и стабильное проветривание здания
Главным правилом является установка газового котла совершенно отдельно от дома, что обеспечивает безопасность, так как вероятность утечки газа и веществ, образующихся при горении, снижается к минимуму, что обуславливается неиспользованием воздуха из дома. Для полного исключения возможности аварийных чрезвычайных ситуация, стоит предварительно пройти тщательную проверку трубопровода по наличию разного рода искажений, царапин и повреждений.
Посмотрите пример переделывания котельной с открытого котла на закрытый:
Преимущество монтажа котла с закрытой камерой
- При избавлении от расходованных в изотермическом процессе продуктов происходит обратная реакция — охлаждение, что резко повышает безопасность и надежность подобных котлов.
- Помещение, оборудованное для этого устройства, не перегревается и защищается от различных и многочисленных загрязнений воздуха, так как сгорание происходит только на улице, то есть не в пределах дома.
- Высокий коэффициент полезного действия
- Воздух попадает в помещение, давление повышается, вследствие чего его температура возрастает. Таким образом, закрытая камера обладает экологичностью и чистотой.
Так же есть недостатки:
Установленный газовый котел с закрытой камерой не сможет работать без наличия электричества. Но как только электричество появляется, вся работа запускается автоматически.
Особенности выбора трубы дымохода
Когда вы приобретаете котел с открытой системой сгорания, то обязательно должны обратить внимание на трубу дымохода. Нужно чтобы она соответствовала таким пунктам:
- Материал, из которого сделана труба, обладает повышенной стойкостью к кислотным условиям;
- Дымоход должен возвышаться над коньком крыши;
- В системе дымохода требуется наличие установленного люка для возможности чистки системы;
- В строении дымохода допускается наличие максимум 3 колен;
- Элементы дымохода должны быть не больше 0,25 метра.

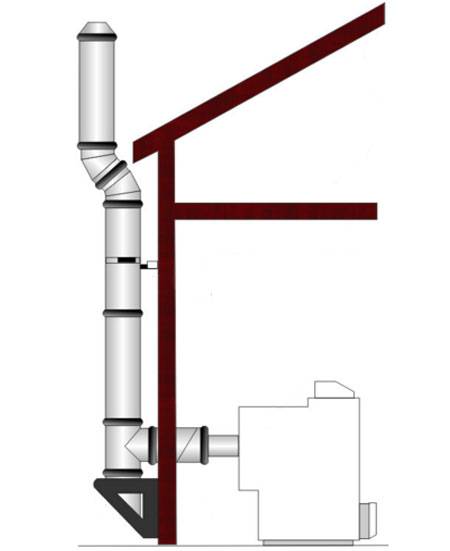

На фото: дымоход газового котла
Таким же способом ставится и напольный котел. Но для установки такого вида котла нужно специально оборудовать котельную с поверхностями, отделанными огнеупорными материалами. А монтажные работы проводятся не с закреплением котла на стене, а вмонтированием в пол.
Закончив выполнение работ, нужно только ждать соединения котла с газоносной трубой и начало работы. Этим должен заниматься профессионал из газовой службы. Нужно также заметить, что выполнение монтажных работ, очень сложный процесс, к тому же может быть довольно опасным. Поэтому если вы, никогда не занимались такой работой, то лучше предоставьте это специалистам. За выполнение подобных работ придется неплохо заплатить, но зато вы будете уверены в качестве установки и сможете не волноваться о безопасности жилища.
Установка агрегата
Если устанавливается котел с открытой топкой, то для агрегата необходимо строить отдельное помещение с хорошей вентиляцией. Модели с закрытой топкой – это более выгодный вариант, их можно устанавливать в доме в любом нежилом помещении, например, на кухне.
Более того, установка агрегата с закрытой топкой позволяет обойтись без устройства классического дымохода, достаточно установить коаксиальный дымоход, который выводится через стену. Такой дымоход намного проще собрать своими руками.
Если монтируется напольный котел, то на месте его установки сооружается небольшой бетонный постамент. Установка настенного агрегата производится на наружной стене здания. Для крепления котла используется специальное крепежное оборудование, которое входит в комплект поставки
Очень важно надежно закрепить котел, от качества крепления зависит безопасность. Основные требования к установке настенного агрегата:
- стена, на которой будет закреплен агрегат, должна быть изготовлена из негорючих материалов;
- расстояние между нижней крышкой агрегата и полом составляет минимум 80 см;
- на расстоянии полуметра от агрегата исключается размещение других приборов, мебели, штор.
Стоимость установки
При обращении к специалистам по монтажу газовых котлов, многих клиентов интересует стоимость работ
Важно понимать, что в разных регионах ценовая политика может отличаться
Комплексное подключение котла с отверстием и с запуском начинается от 5000 рублей. Эту сумму запросят у вас при условии, что дополнительные работы будут отсутствовать. Если же система отопления сделана из металлических труб, то стоимость монтажа настенных газовых котлов будет выше. В районе 6000-8000 рублей.
Так же заложите 3000-4000 рублей на покупку материалов (шланг, трубы, краны, фитинги и др.)
Монтировать газовый котел могут лишь компетентные люди, имеющие допуск к такого вида работам. Даже в том случае, если котел будет установлен специалистами компании систему его работы необходимо знать. Сам по себе котел максимально безопасен в эксплуатации так как имеет множество степеней защиты.
Технология установки газового оборудования
Несмотря на то, что все котлы имеют схожую конструкцию и принцип работы, для напольных, настенных, автономных предусмотрены особые правила и нюансы установки.
Установка настенного котла
- Крепление настенных котлов выполняется при помощи специального кронштейна, который находится в комплекте с устройством. Материал кронштейна должен быть совместим с материалом стенки. Если те, что находятся в комплекте не совместимы со стеной (нужно уточнить это в спецификации к кронштейнам), нужно приобрести другие. Часто в комплекте с котлом предоставляется трафарет для точной разметки крепления.
- Система отопления может быть однотрубная или двухтрубная. Независимо от количества труб, сначала нужно удалить заглушки с патрубков устройства. На вход обратной подачи устанавливают специальный фильтр (сетчатый) для защиты от попадания пыли или грязи.
- Далее нужно загерметизировать все участки контакта (подойдёт как краска, так и силиконовый герметик)
- Аналогично прошлому пункту нужно снять заглушки. Затем трубу, подающую холодную воду нужно оборудовать фильтром, чтобы исключить шанс попадания грязи. Отсекающие краны должны иметь разъёмные соединения (в народе такие называют «американками»). Он делает процесс монтажа намного легче, а замена крана не доставляет проблем. Патрубки холодной воды располагаются слева, а горячей воды – справа.
- Кран, отсекающий подачу газа от магистрали, оборудуют специальным фильтром. Многие экономят на этом пункте, а зря, ведь деталь очень ответственная. Далее нужно надёжно загерметизировать стык и проверить качество при помощи воды или газового датчика. Резиновые шланги запрещены, разрешается использовать только гофрированные. Патрубок котла прикрепляют к шлангу и затягивают накидную гайку. Герметизация в таком случае гарантируется паранитовой прокладкой.
- Подключать прибор к сети нужно только тогда, когда конструкция предполагает закрытую топку. В большинстве приборов трёхпроводная система подключения. Для безопасного подключения нужно использовать стабилизатор, который спасёт от скачков напряжения и продлит срок службы.
- Аппараты с закрытой топкой легче всего подключать к дымоходу. Для этого применяются коаксиальные трубы. Если в доме много квартир, то нужно подсоединиться к общему дымоходу, если дом частный – дымоход выводится через стенку. Далее нужно очистить дымоход от сажи и мусора. Дымоход нужно монтировать под небольшим наклоном относительно котла. На выходе должен быть строго вертикальный отрезок трубы, его длина до поворота должна быть больше двух диаметров трубы.
- Перед первым запуском нужно подождать, пока жидкость попадёт в систему. Оптимальное давление – 2 атмосферы. Пока набирается вода нужно проверить герметичность.
ВАЖНО! Первый запуск проводится в присутствии газовщика.
Монтаж напольного котла
- Для начала нужно подготовить огнеупорную плиту или аналогичный защитный экран на месте, где будет находиться котёл.
- Затем требуется подготовить отверстие, в котором будет располагаться дымоход. Туда нужно установить адаптер, который будет подключен к дымоходу. При монтаже напольного котла запрещается использовать гофрированные трубы.
- Выполняют крепление труб и коленьев. Дымоотвод располагают под небольшим углом, чтобы конденсат легко покидал систему. Конструкцию зажимают при помощи хомутов ( с шагом 2 м) и кронштейнов (с шагом 4 м). На конце дымохода устанавливают наконечник конусной формы, который спасает от попадания воды и грязи.
- Котёл подсоединяется к сливу и месту контакта системы отопления. Если котёл одноконтурный, то этот этап окончен, если двухконтурный, то нужно подключить и к водопроводу. Соединения герметизируют.
- Подключение к газовой системе начинается с соединения газовой трубы с котлом. Уплотняется соединение при помощи пакли. Обязательно нужно установить кран-отсечку для экстренного перекрытия газа. Рекомендуется использовать медные трубы, диаметром от 1,5 до 3,2 см. Обязательно нужно уплотнять соединение при помощи паронитовой прокладки.
- Далее котёл запускают при помощи стабилизатора, в присутствии работника газовой службы.
Нормы установки в частном доме, в квартире и на производстве
Размещение газовых котлов регулируется СНиПами:
- «Газораспределительные системы» (42—01-2002).
- «Котельные установки» (II-35—76).
- «Смежными» нормативами: об отоплении, вентиляции, технике безопасности в строительстве и т. п.
Правила разработаны для того, чтобы снизить вероятность аварийной ситуации. Возможность размещения газового котла зависит от:
- параметров самого оборудования;
- характеристик помещения.
Устройство мощностью до 60 кВт разрешается устанавливать в нежилом и непроходном помещении. Для более мощных газовых котлов требуется отдельная котельная. Для мощности от 60 до 150 понадобится отдельное помещение. А при мощности от 150 до 300 кВт котельную располагают:
- на первом этаже;
- в цокольном;
- в подвальном;
- в пристройке.
Справка. раньше применялся также СНиП «Газоснабжение» (2.04.08—87). Но сейчас норматив отменён.
Получается, что в квартире удастся установить газовый котел только до 60 кВт. В частном доме чаще всего есть возможность обустроить котельную, поэтому и мощность котла может быть выше. Как правило, мощности до 150 кВт будет достаточно. Более производительные устройства требуются на производстве. Здесь требования к надёжности будут выше.
По типу размещения газовые котлы делятся на:
- настенные;
- напольные.
Напольные газовые котлы обязательно ставить в отдельном помещении. Для квартиры подойдёт только настенный вариант газового котла.
Фото 1. Настенный газовый котел, установленный на кухне. Устройство скрыто в специальном шкафчике.
Параметры помещения, пригодного для размещения:
- Высота потолка от 2,5 метров и выше.
- Общие размеры — от 15 кубических метров.
- Окно. Для прибора до 60 кВт достаточно наличия окна с форточкой. Для более мощных требуется площадь остекления не меньше, чем 0,03 кв. м на кубометр площади.
- Вытяжка, обеспечивающая трёхкратный воздухообмен за час.
- Входная дверь не меньше 80 см в ширину.
- Отсутствие фальшпола и фальшпотолка.
Внимание! Стены и пол из горючих материалов закрываются защитным экраном толщиной не менее 3 мм
Нормы и правила
Если не придерживаться четких указаний от региональных властей, то в момент проверки специалисты газораспределительной компании попросту откажут хозяину в подключении агрегата к газопроводу. Чтобы избежать такой ситуации, нужно внимательно изучить требования и нормы, а после этого придерживаться их в процессе монтажа.
Установку всегда производят только после проектирования системы, к этому этапу необходимо отнестись максимально серьезно, чтобы в дальнейшем избежать больших проблем.
Нужно ли согласовывать установку
Ответ однозначный – да, а если сказать больше, то на получение разрешения и согласование с властями уходит львиная доля времени, по отношению ко всему процессу. Алгоритм действий лучше разобрать подробно, первое, что нужно сделать хозяину частного дома или квартиры, это посетить ближайший офис местной компании для получения технических условий.
Там он пишет заявление, которое будет рассматриваться на протяжении некоторого времени, зачастую на составление бланка уходит 1-2 недели, после чего человеку выдают документ на руки.
Как только бумаги поступят в распоряжение хозяина, стоит приступать к заказу разработки проекта, в который входит схема обвязки двухконтурного котла и другие важные моменты монтажа.
Подобные заказы можно сделать в ближайшем инженерно-проектировочном бюро, специалисты с надлежащим образованием проверяют газовые коммуникации и выполняют заказ, предварительно согласовав сроки. Когда проект будет составлен, его следует направить на рассмотрение в одну из служб:
- Горгаз.
- Райгаз.
- Облгаз.
- Мингаз.
При покупке двухконтурного котла следует обратить внимание на наличие паспорта, эти документы также потребуется предоставить
Общие требования по проекту
Все важные моменты можно узнать при ознакомлении со СНиПом 42-01-2002, в котором содержится информация, касающаяся правил монтажа двухконтурного котла. Помещение, в котором будет проходить установка оборудования, хозяин выбирает на свое усмотрение, зачастую в квартире агрегат монтируют на кухне, но для такой комнаты разрешается применять устройства с мощностью, не превышающей 60 кВт.
Отдельную топочную предусматривают для агрегатов, у которых этот показатель достигает 150 кВт. Существуют общепринятые требования к помещению для монтажа двухконтурного котла, они выглядят так:
- Минимальные значения объема 7,5 куб. м, а высота потолков не ниже 2 м.
- Запрещено оборудовать приспособлениями, функционирующими на газу подвалы, балконы, коридоры и санузлы.
- Стены необходимо защитить от нагрева, для этого используют негорючие материалы.
- Для организации освещения существует алгоритм просчета: на 10 куб. м. потребуется 0,3 окна.
- Подключение к электросети предполагает применение кабеля с заземлением, также как и для вариантов схем с бойлером.
- К сечению дымохода предъявляются отдельные требования, оно должно соответствовать мощности оборудования.
- Удаляют агрегат от стены на 0,7 м, перед ним также не должно быть преград на расстоянии 1,25 м.
- От выхода вертикального дымохода до аппарата следует отступить не более 3 метров.
Помимо этих правил, особое внимание уделяется вентиляции комнаты, она должна быть исправна и хорошо функционировать
Документы
Для согласования проекта потребуется предоставить пакет собранных документов, в их число входят:
- Технический паспорт на устройство.
- Инструкция по проведению эксплуатации.
- Сертификат на соответствие санитарным и техническим требованиям.
- Выводы после прохождения экспертизы, направленной на осмотр агрегата.
Если после произведения всех необходимых действий хозяин получил письменный отказ, то сотрудники зачастую вносят правки, которые потребуется устранить для повторной проверки на соблюдение правил.
Отвод дымовых газов
Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:
- поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
- допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
- каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
- материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
- конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
- высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.
Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.
Где возможно установить газовый котел
Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.
1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.
2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.
3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.
4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.
Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема
Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:
Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:
- Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
- Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
- Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
- Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.
Когда происходит подключение газового котла на кухне требований еще добавляется:
- Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
- Под навешенным котлом должно быть свободное пространство.
- Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
- Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.
Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:
- Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
- На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
- При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.
Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.
Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.
В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.
