Установка обратного клапана на канализацию. Канализационный обратный клапан – назначение, виды и самостоятельная установка

Виды обратных клапанов

Запорные канализационные механизмы по месту установки могут быть:

для улицы;
для помещения.

Совет! Выбирайте модели, устойчивые к отрицательным температурам и хорошей пропускной способностью, если устройство будет установлено в канализационную трубу на улице.

По способу установки делятся на:

фланцевые;
межфланцевые;
муфтовые.

Межфланцевые обратные клапаны устанавливаются в металлических трубах, для их монтажа понадобится использовать сварку. Однако для его установки не понадобится много времени.

Совет! Монтируя обратный клапан, подберите место так, чтобы когда понадобится его почистить от засоров, легко можно было бы снять крышку.

В зависимости от вида запорного устройства обратные клапаны делятся на:

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды она находится в открытом положении, если же давление начинает падать, крышка, захлопнувшись, перекроет проток жидкости.

Подъемные клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят. Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать

Его минус: он слишком чувствителен к загрязненности среды.
ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.
Шаровые клапаны. Пружина прижимает шар к седлу при нормальном потоке воды

Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике.

Выбирая подходящий вариант, обратите внимание на следующие характеристики:

диаметр раструбов;
материал;
размер устройства;
сложность монтажа;
качество и гарантия;
цена.

Обратные клапаны изготавливаются из того же материала, что и трубы:

пластик;
бронза;
сталь, в том числе нержавейка;
чугун;
другие материалы, встречающиеся реже.

Выбирайте материал, совпадающий с материалом канализационных труб, установленных в загородном доме либо квартире. Врезать клапан из пластика в трубопровод из чугуна, и наоборот, будет нецелесообразным. Самая доступная цена у пластиковых обратных клапанов.

По размеру запорный механизм выбирайте, исходя из того, сколько свободного пространства есть для его установки. Также нужно помнить о том, что одни клапаны должны быть установлены вертикально, другие – горизонтально (используется чаще).

Виды, как работают устройства

Канализационный обратный клапан бывает нескольких видов. В зависимости от места установки и характера работы сети.

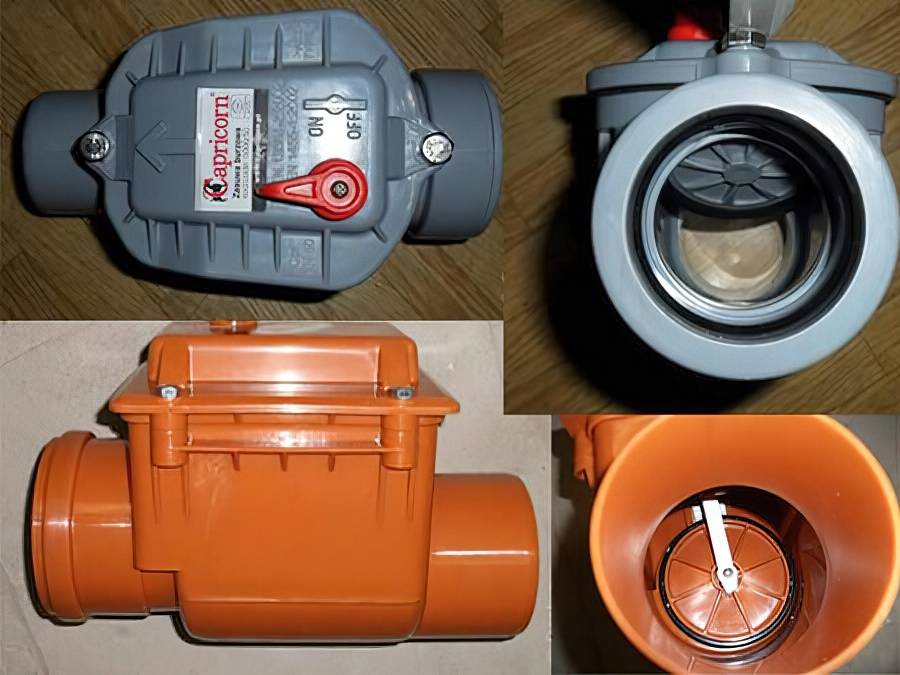

Поворотные или лепестковые

Корпус квадратный или продолговатый с раструбным соединением с одной стороны и холостым концом с другой. Внутри к верхней части стенки прикреплена круглая шайба диаметром больше проходного отверстия трубы на 2-4 мм.

В месте крепежа установлена нетугая пружина, позволяющая плотнее прикрывать проход.

В спокойном состоянии при горизонтальном монтаже хлопушка закрыта и открывается, когда в систему попадают стоки из сантехнических приборов. Если произошел засор, переполнение и вода хлынула вверх, дроссель закрывается и перекрывает доступ.

В некоторых моделях дополнительно установлен ручной гидрозатвор того же принципа действия. Он расположен на той же линии, сразу после первой заглушки. Его задача в механическом перекрытии прохода стоков, если первый клапан канализационный не сработает.

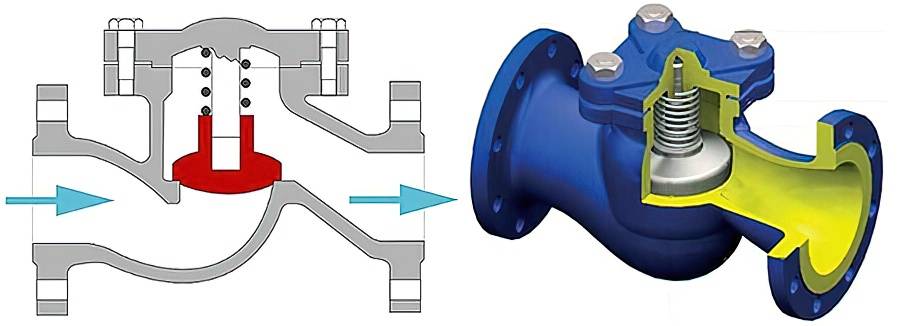

Подъемные

Основным элементом, перекрывающим проход, также является круглый диск. Он прикреплен к потолку корпуса болтом, вокруг обвита металлическая пружина. Она создает напряжение для удерживания мембраны в закрытом состоянии. Давления воды, попадающей в систему, хватает, чтобы поднять шайбу с пружиной и пойти дальше.

Устройство дросселя позволяет остановить обратный поток, который давит на диск сверху вниз. Конструкция используется в любой системе канализации. Отличительной чертой строения корпуса является фланцевое соединение верхней крышки. Открутив ее, можно легко почистить и отремонтировать прибор.

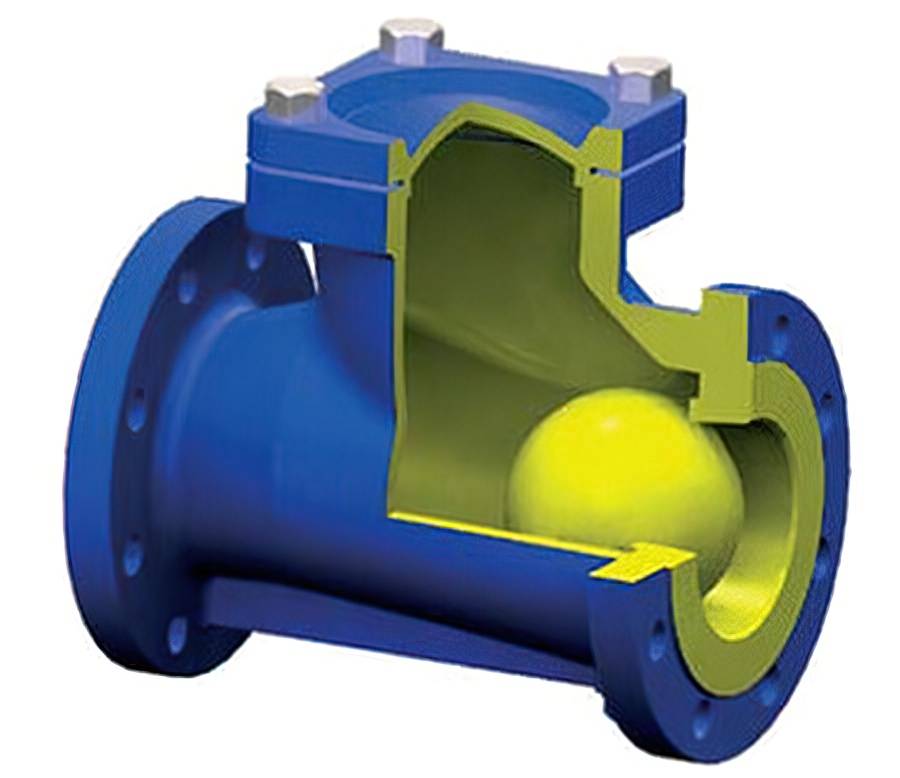

Шаровые

Устанавливаются только на внутренних сетях. Внутри корпуса есть специальные углубления: в одно проходит вода, а в другом размещен шарик. Во время движения стоков от прибора к приемнику шарик закатывается в полость.

Если процесс происходит в обратную сторону, шар перекрывает проход.

У затвора есть один минус. В канализации нет чистой воды, значит, стоки всегда с примесью грязи и нечистот. Между шаром и стенкой устройства может попасть мусор, и он будет протекать.

Межфланцевые

В основном используются в водопроводных системах. За счет своей компактности они, конечно, выигрывают у хлопушки, но условия установки очень жесткие.

Сапун монтируется между двумя фланцами и при открывании его подвижная часть должна войти внутрь трубы.

Межфланцевый дроссель — это металлический цилиндр, внутри которого по оси закреплен диск с пружиной. Тарелочка находится в закрытом состоянии всегда и открывается при подаче давления. Особенность в том, что рабочее давление в канализации меньше водопроводной. Поэтому стоки не могут продавить пружину.

Перечисленные затворы бывают только механическими, за исключением подъемных и лепестковых, они бывают электрическими. В верхней крышке, помимо ревизии, устанавливается мотор, который срабатывает после сигнала датчика, и хлопушка закрывается автоматически. А также воздушный от запаха.

Обратные клапаны для канализации отличаются по цвету. Это нужно чтобы определить место его установки. В наружном использовании его изготавливают коричневого цвета, в внутреннем — серым.

Материал изготовления	Длина в мм	Диаметр в мм
Полипропилен	От 200 до 420	От 50 до 110
Пластик	От 210 до 600	От 50 до 315
ПВХ	307337451520615780	110160200250315400
Нержавеющий металл	210 — 300	50
Чугун	230390310350400480600730850	506580100125150200250300

Размеры в таблице приведены примерно, так как каждый производитель выпускает разные изделия.

Где применяется

Обратный клапан очень полезен в водоснабжении частного дома.

Если по какой-то причине остановился насос, он не даёт воде стекать обратно в колодец или скважину. В случае отключения электричества или отключения насоса, нет необходимости заново заполнять систему водой.

На трубах водопровода.

Подача горячей и холодной воды в частных и многоквартирных домах производится по разным трубам. Иногда разное давление воды приводит к тому, что горячая вода заполняет трубы с холодной водой. Клапан позволяет привести давление к норме.

Перед счетчиком холодной и горячей воды.

Поможет защитить от поломки в случае гидроудара.

На входе в водонагреватель.

Заполнение бойлера происходит под напором. При прогреве и повышении давления, вытесненный теплоноситель будет направляться обратно в холодную трубу. Предотвращает отток

Советы специалистов

Вариант установки клапана Для водопроводной сети лучше подбирать клапаны из латуни либо нержавеющей стали, поскольку они не боятся ржавчины и имеют долгий эксплуатационный срок.

Также необходимо учесть:

Месторасположение прибора в трубопроводах канализации без трапа выбирают на участке над самой высокой водоотводящей точкой – не ниже чем в 350 мм от пола.
В домах с независимым отоплением клапан стоит ставить на возвратную линию перед подключением к отопительной установке.
В многоэтажках, где монтируют раздельную водоподающую сеть, клапаны монтируют после водосчетчика.

Установка обратного межфланцевого клапана проводится после того, как фланцы на трубопровод смонтированы посредством сварки

Крайне важно соблюдение соосности труб в точке монтажа прибора, поскольку перекос нарушит герметичность соединения

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху. Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Делаем обратный клапан на воду своими руками

Для работы нужно приготовить:

муфту с наружной резьбой;
тройник с внутренней резьбой;
пружину (свободно входящую в тройник);
стальной шарик (чуть меньше внутреннего диаметра тройника);
пробку с резьбой;
лента ФУМ.

Если подходящей пружины нет, её можно сделать самостоятельно.

Нужна проволока и стержень нужной толщины, чтобы можно было навить на него стальную проволоку.

В стержне делается отверстие, в него вставляется конец проволоки. Чтобы было удобней, зажимается стержень в тиски и навивается нужное количество витков (плоскогубцами).

Теперь можно перейти к сборке клапана:

В тройник вкручивается муфта так, чтобы перекрыть боковое отверстие примерно на 2 мм (чтобы в будущем шарик туда не выскочил).
С противоположного конца вставляется шарик, затем пружина.
Этот конец наглухо закупоривается пробкой на ленте ФУМ.

Поток воды в самодельном клапане будет входить со стороны муфты, отталкивать шарик, и выходить с перпендикулярного конца тройника.

Самое важное здесь — правильно отрегулировать пружину, чтобы она не отклонялась, когда напор спадёт, но и не была слишком тугой и не препятствовала нормальной циркуляции. Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей

Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации

Остаётся только добавить, что в магазинах обратный клапан может стоить в пределах 800 – 3000 рублей. Решение, делать запорный элемент самостоятельно, или купить, нужно принимать из реальной оценки своих возможностей, как мастера. Ведь прибор хоть и прост, но в системе играет немаловажную роль. Просчёты и отсутствие герметичности могут дорого стоить в нештатной ситуации.

Если вы живете в загородном доме и периодически страдаете от перебоев в напоре воды, то вам поможет станция повышения давления воды. Читайте о том, как правильно выбрать насосное оборудование.

Руководство по изготовлению желонки своими руками вы найдете в этом материале.

Виды обратного клапана

Пружинный (подъемный)

Применяется только на горизонтальных трубах, при обязательной вертикальной осевой установки.

Из недостатков пружинных клапанов, чувствительность к загрязнениям и минеральным примесям содержащимися в воде, которые могут вывести их из строя. Но это решается установкой фильтра.

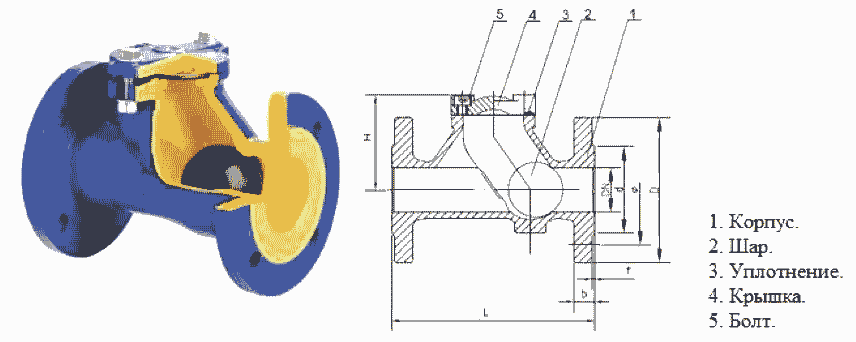

Шаровой клапан

Если в водопроводе нет давления, шар под собственным весом, плотно перекрывает проходное отверстие, и не даёт жидкости двигаться в обратном направлении. При подаче воды, шар возникшем давлением приподнимается, открывая путь водному потоку.

Шаровый обратный клапан

Однако следует помнить , что при равном внутреннем сечении, у шарового наружные размеры больше чем у других видов клапанов.

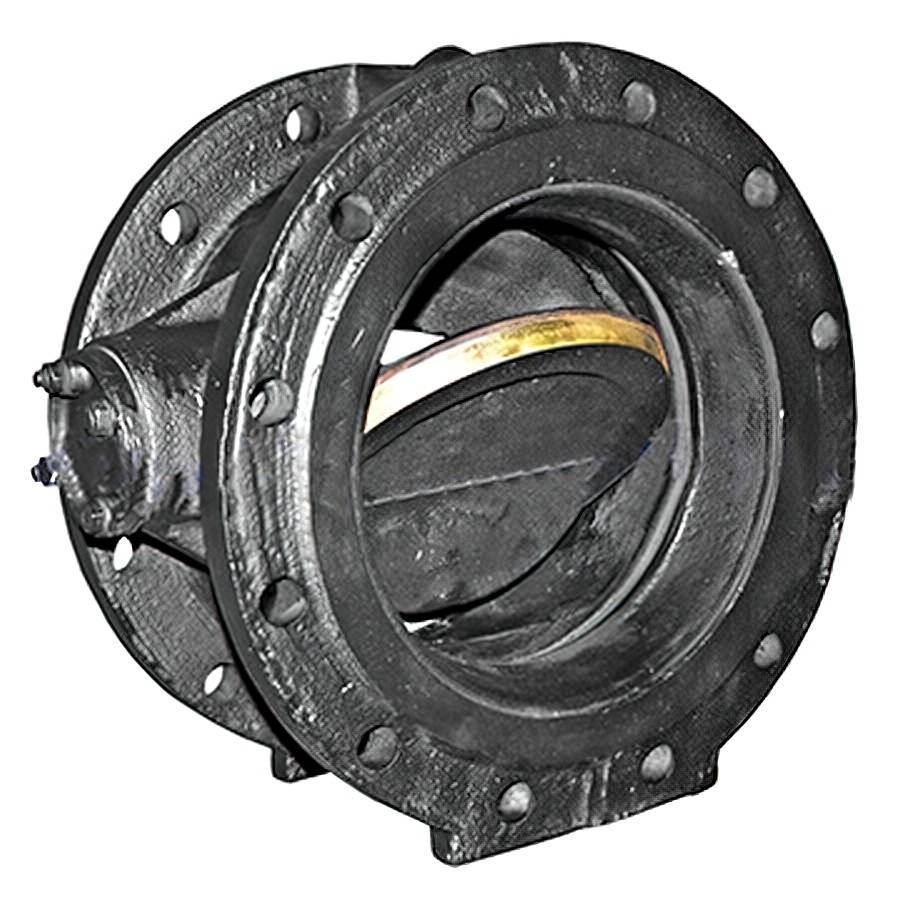

Поворотный или лепестковый

Это название клапан получил из-за своей конструкции.

В основе металлический диск («тарелка») и ось с пружиной. Ось вращения располагается над проходным отверстием. При открытом положении, диск расположен параллельно движению воды при закрытом – перпендикулярно. Под давлением жидкости, диск открывается. Когда падает давление пружина срабатывает, диск поворачивается и перекрывает поток. поворачивается под давлением жидкости. Если напор падает срабатывает пружина и диск перекрывает путь воде

Недостатком является то что в клапанах большого диаметра происходит сильный удар при захлопывании, что может привести к быстрому выходу конструкции из строя.

Поворотные обратные клапана делятся на две группы:

Простые- с небольшим диаметром до 400 мм. Применяются в системах где удары не могут сильно повлиять на работу гидросистемы и самого затвора

Безударные – клапаны со специальным механизмом обеспечивающие плавное закрытие диска. Из минусов у них более высокая стоимость.

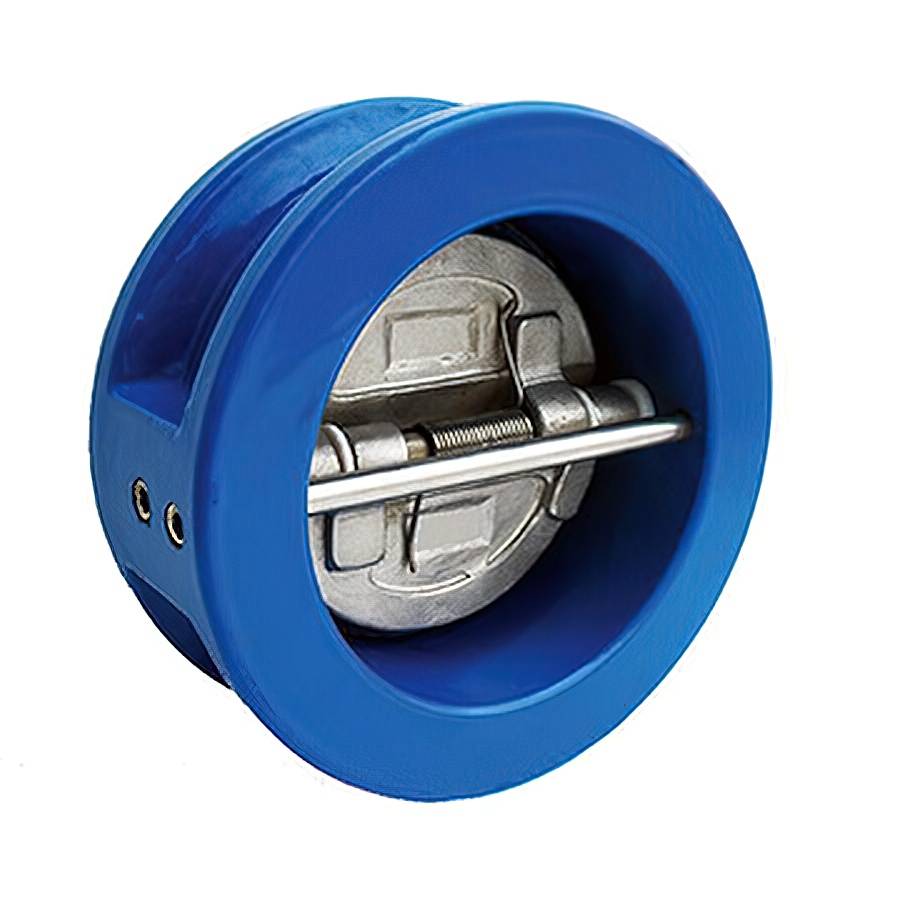

Двустворчатый обратный клапан

У данного устройства две запирающих сегмента, которые расположены на поворачивающейся оси. Пластины располагаются в центре проходного отверстия.

Вода, движущаяся в нужном направлении, открывает створки. Если направление потока меняется, пластины под действием пружин закрывают проход жидкости.

У двухстворчатых клапанов большой выбор размеров, поэтому их можно монтировать на трубы различных диаметров.

Также их рекомендуется устанавливать в системах, где присутствует высокое давление.

Какие бывают клапаны по размеру и типу?

В основном установки, предотвращающие затопление дома из канализации, зачастую приобретаются с учетом материала, из какого изготовлена конструкция. Это может быть пвх трубопровод, металлический и другие варианты. Рассмотрим несколько популярных типов, которые успешно применяются в домашних условиях:

пвх клапана или пластиковые — они идеально подходят для монтажа в современные системы канализации, выполненные из поливинилхлорида. При попытке поставить похожие установки в чугунные или стальные трубопроводы, необходимо обзавестись специальными переходниками. Они должны подходить по диаметру 110 мм, что подойдет для выхода из унитаза. На фото показано как выглядят такие клапана;

Установка обратного клапана на слив унитаза

устройства в металлическом исполнении подойдут к стальным и чугунным конструкциям. Они оснащены специальными прокладками и надежными крепежными элементами. Часто встречается и обратный клапан 50 мм, который подойдет для монтажа на системы, выводящие стоки от раковины, стиральной машины и ванны;
устройства вертикального и горизонтального расположения. Первый тип конструкции чаще устанавливается для стоков от стиральных машин и раковин. Обычно он имеет диаметр 50 мм. Горизонтальный вариант используется для унитазов и сливов ванны. Его размеры могут варьироваться и составлять: 50, 60, 100, 110, 160 мм, в зависимости от диаметра самого трубопровода;
условно делят обратные клапана по типу рабочего механизма: шаровый и запорный. Первый тип характеризуется подъемом шарика при приближении жидкости по трубам, второй вариант срабатывает сразу после слива, закрывается шторка на мощной пружине, и не позволяет проникнуть поднимающейся жидкости и запаху к сантехническому прибору.

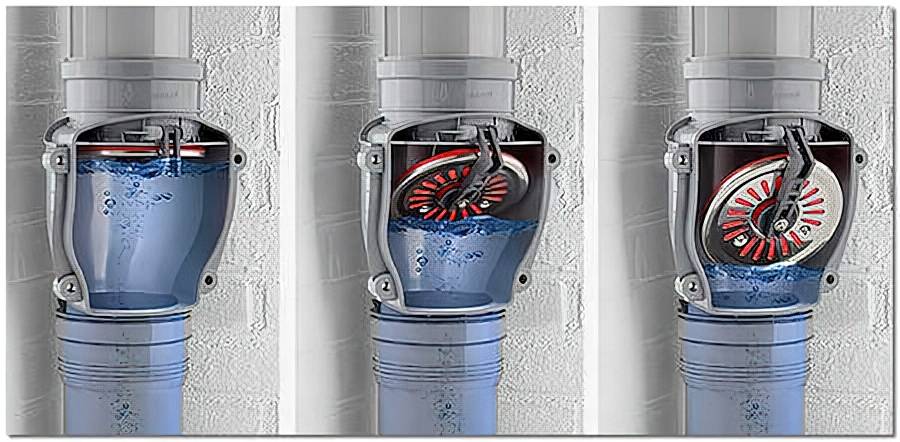

Лепестковый обратный клапан для канализации
Сантехнику на заметку!При разводке канализационных труб от приборов, должна быть соблюдена скорость движения стоков. Этого можно достичь при соблюдении нужного уклона трубопровода. Если этого не сделать, сточные воды будут двигаться медленно, а конструкции, в свою очередь, будут засоряться.

Что представляет собой воздушный клапан для канализации

Воздушный клапан монтируется в фановую трубу. Он используется для впускания воздуха в канализационную сеть и исключения выхода его обратно, что является препятствием для появления неприятного запаха в квартире. Также он снижает уровень шума в момент стекания воды в системе.

Воздушный клапан препятствует проникновению в помещения неприятного запаха из канализации.

Принцип действия устройства заключается в следующем. Во время спуска воды по канализации в сети происходит разряжение. Извне в нее должен поступать воздух. Если система оснащена вентиляцией, проблем не возникнет. В случае ее отсутствия воздух будет поступать из сантехнического прибора с наименьшим водяным затвором.

При разряжении мембрана клапана открывается, а когда давление в сети стабилизируется, ‒ закрывается. Таким образом, воздух поступает только в канализацию, а обратно в помещение не попадает. Для изготовления воздушного аэратора используется, как и для обратного клапана, пластик высокого качества.

Воздушный клапан должен быть установлен во всех зданиях, высота которых составляет более 2-х этажей. Он монтируется в месте, где температура не будет ниже 0 °C. Если в помещении установлен трап в полу для слива воды, тогда приспособление фиксируется на высоте не менее 35 см над уровнем пола. Когда трап отсутствует, клапан располагается выше самого высокого патрубка в канализационной трубе, что подключается к сантехническому устройству.

Схема устройства воздушного обратного клапана для канализации.

Воздушный клапан изготавливается из полиэтилена. Он состоит из корпуса, штока или мембраны, реагирующей на возникновение избыточного давления в сети, резиновой прокладки, которая ограничивает движение штока, заставляя его правильно работать, крышки, защищающей от загрязнений. Для подключения к канализационной трубе на корпусе устройства располагается боковое отверстие.

Существует три разновидности вакуумного клапана. Для отдельного сантехнического прибора можно установить автоматический воздушный клапан с небольшой пропускной способностью. Большей пропускной способностью характеризуется антивакуумная или кинетическая модель, которая может работать при низком давлении. Существует комбинированный тип клапана, совмещающий в себе оба варианта приспособления.

Воздушный клапан устанавливается в раструбное соединение. Для одной точки слива используется приспособление диаметром 50 мм, а для общего стояка монтируется вакуумный клапан для канализации 110 мм.

Воздушный клапан устанавливают во всех зданиях, в которых больше двух этажей.

Где нужно устанавливать

При необходимости обратный клапан устанавливают там, где нужно обеспечить движение потока в одном направлении.
После счетчика воды, для защиты от гидравлического удара
На трубы горячей и холодной воды при одновременном использовании. Из-за разности давления возможно перетекание через смеситель
На входе водонагревателя во избежание выхода нагревшейся воды в систему холодного водоснабжения
Перед насосом или насосной станцией для предотвращения оттока воды в случае отключения электричества или поломки
На самом входе всасывающей трубы
В системе защиты от проточек посудомоечной и стиральной машины

Как правильно установить

Самая простая установка обратного клапана через муфту с резьбой. Подходит для монтажа в системе водоснабжения квартиры и частного дома.

Порядок работ (инструкция пошагово)

Даже самая надежная запорная арматура со временем выходит из строя. Поэтому необходимо знать, как самому снять обратный клапан.

Сначала нужно кранами перекрыть поток воды
при необходимости слить из системы
Потом откручиваем гайки.
Демонтируем фланцы или фитинги
Снимаем обратный клапан.
Если есть возможность меняем вышедшие из строя детали (например, пружину)
Собираем в обратном порядке.

Установка воздушного клапана в канализационной системе

На любую канализационную систему высотой от 2 этажей и более по правилам устанавливается вентиляционный вывод на крышу. В документах такой вывод именуют фановой трубой.

Пластиковый вентиляционный клапан.

Смысл монтажа такой трубы вот в чем: в закрытой системе давление постоянно колеблется и если ее сделать полностью герметичной, то во время массового спуска воды гидрозатворы в сантехнике на верхних этажах будет просто срывать, высасывать по принципу насоса.

А при срыве гидрозатвора канализационные газы начнут свободно поступать в жилые помещения и нестерпимая вонь — это самое малое, чем может грозить такой срыв.

Но монтаж этой вентиляции сопряжен еще с целым рядом трудностей. В частном доме трубу нужно выводить в строго определенном месте, обеспечивать герметичное соединение с кровельным пирогом и как-то крепить.

Принцип действия заводской конструкции.

В городских многоэтажках многие хозяева квартир на верхних этажах просто желают убрать фановую трубу, чтобы не портила интерьер. Так вот, обратный воздушный клапан как раз и служит для нормализации давления в системе при отсутствии фановой трубы.

Конструкций существует несколько, такой клапан можно даже сделать своими руками, но принцип действия практически везде один:

Когда давление в помещении и в системе одинаковое, мембрана находится в закрытом состоянии;
Но если давление падает, мембрана приоткрывается, в систему заходит воздух и снова нормализует давление.

Изготовление аэрационного клапана из заглушки на трубу.

Воздушный клапан для канализации установить еще проще, чем жидкостный. Он монтируется в верхней точке и должен быть выше крайнего горизонтального отвода минимум на 300 мм.

На практике это выглядит примерно так: на стояк или на отвод от стояка устанавливается тройник, а сверху в этот тройник вставляется либо сам обратный воздушный клапан, либо патрубок с клапаном. Конструкции как обычно стыкуются через резиновые прокладки и герметизируются силиконом.

Схема комбинированной канализационной вентиляции.

Как установить своими руками

На момент проектирования в систему уже должны вкладываться риски ее затопления, поэтому в этот период необходимо проработать установку затвора. Монтаж происходит в несколько этапов.

Установка обратного клапана может производиться как на внешнюю систему, так и на внутреннюю.

Первый этап — выбор места установки

Место для установки дросселя должно быть легкодоступным. Нельзя монтировать оборудование в стену и в пол, закрывать его и загромождать.

На каждом устройстве существует крышка для прочистки и ремонта, поэтому доступ к нему нужен постоянно. Если канализация проходит в полу или бетонном основании, запорный механизм монтируется в трубу, а его верхняя часть остается на поверхности.

Если глубина прокладки велика и оголовник скрылся из вида, в полу делаем съемную крышку для проведения ревизии.

Второй этап — выбор прибора

Замки классифицируются по-разному, одни устанавливаются на улице, в колодце, другие подлежат монтажу только внутри помещений. Необходимо выбрать самый подходящий под условия монтажа. При ошибке в этом пункте впоследствии затвор может разрушиться, треснуть.

Инструменты:

Болгарка с отрезным диском.
Острый твердый нож для снятия фаски.
Масло, паста для смазки.
Молоток и плоская доска.

В месте монтажа очищаем пространство для работы.
Замеряем длину устройства, чтобы он влез в заготовленное пространство.
Конец трубы обильно смазываем моторным маслом или сантехнической пастой.
Уплотнительное кольцо также следует обработать.
Перед тем как вставить хлопушку в трубу, наживив раструб, несколько раз провернем прибор (если есть возможность).
С небольшим усилием, но резко втыкаем трубу в дроссель.
Затем проверяем, не задралась ли резинка в приборе.
С обратной стороны продолжаем сборку системы канализации.

Не всегда есть возможность установить дроссель при первоначальном монтаже трубопровода. Это можно сделать и в действующей системе.

Выбрав место, болгаркой аккуратно вырезаем кусок трубы. Желательно выбрать место ближе к раструбу, чтобы кусок можно было вынуть.
Отрезок трубы делаем чуть больше самого прибора. Чтобы не разбирать всю нитку целиком, нам потребуется канал с компенсаторным раструбом.
Компенсатор вставляем в трубу, а затвор с другого края.
Вставляем сборку на трубопровод сначала со стороны компенсатора, двигая его до упора, затем, выдвигая из раструба, вставляем затвор — с другой стороны.

Как снять фаску на пластиковой или ПВХ-трубе

Конец, если он не зафиксирован в системе, вытаскиваем и прижимаем его между ног или подмышкой так, чтобы срез был перед глазами. С помощью острого ножа начинаем срезать кромку по кругу. Получается фаска, конус. Все заусенцы в местах среза тоже убираем.

Как поставить на выходе из сантехнического прибора

Для установки к унитазу понадобится внешнее устройство без стабильного корпуса, внутри которого ходит хлопушка. Вместо этого на унитаз сзади надевается манжет, на конце которого закреплена твердая мембрана. Затвор конусного вида. Последовательное соединение позволяет воткнуть устройство внутрь раструба, где тарелочка и будет работать. Каждое место стыка промазываем маслом или сантехнической пастой для лучшего присоединения.

Что такое обратный клапан

Обратный клапан для канализации – устройство, которое позволяет рабочей жидкости перемещаться исключительно в одном направлении. Данное изделие широко задействуют при обустройстве систем водо – и теплоснабжения, канализации.

Использование обратного элемента для стоков требует соблюдения определенных условий:

Нужно, чтобы клапан открывался и закрывался даже при наличии минимального напора. Дело в том, что в большинстве своем бытовая канализация бывает самотечного типа.
Так как заслонка и седло со временем всегда зарастают жиром и разными отложениями, канализационный клапан при необходимости прочистки должен легко вскрываться.

Затворы, которым для открытия необходимо значительное избыточное давление, например, шаровые, можно задействовать в напорных системах канализации. Их размещают в начале напорного участка за насосным оборудованием c целью не допущения обратного перемещения стоков после остановки его работы.

Их изготавливают:

однокамерными клапанами, оснащенными одной заслонкой;
двухкамерными устройствами с двумя заслонками.

Второй тип обратного клапана для сточных вод более надежен. Когда грязное седло одной из заслонок не дает ей полностью закрыться, тогда герметичность обеспечивает вторая. Обратный клапан часто встречается в продаже под наименованием – канализационный затвор.

На многих клапанах бывает предусмотрено ручное управление, когда заслонку переводят в полностью закрытое положение в принудительном порядке. Производители кроме механических устройств также выпускают электрифицированные изделия. В них сервомотор, который перекрывает путь отработанным стокам заслонкой, запускается после того, как сработает датчик заполнения.

Электрифицированный запорный клапан для канализации часто комплектуют аккумулятором, обеспечивающим продолжительное (до 7 дней) функционирование в случае отсутствия электроэнергии.

Обратный клапан с электродвигателем

Этот современный аналог обратного клапана работает на электричестве, на случай частых перебоев с электроэнергией, есть модели с аккумуляторами. В этом устройстве запирающая мембрана всегда полностью открыта, что предотвращает образование на ней грязевых наростов, которые не дают ей в случае необходимости полностью закрыться.

Работает прибор следующим образом:

жидкость начинает двигаться в обратном направлении и заполняет трубы;
когда труба заполняется до 70 % своего объема, установленный внутри зонд подает сигнал на электроблок;
срабатывает звуковая и световая сигнализация, оповещая о неприятности;
заслонка автоматически закрывается.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

Ваша квартира расположена на первом или втором этаже.
Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

Патрубки, через которые сливаемая вода входит в клапан и покидает его.
Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Обратный клапан для канализации: устройство, правила установки, подробные инструкции с фото и видео
