Схемы подключения радиаторов к контуру отопления
Существует несколько схем, как подключить радиаторы отопления в частном доме. При однотрубной системе, используемой в многоэтажных домах, каждый радиатор вставляется в единую трубу, по которой движется теплоноситель и отводится обратно. Вода проходит последовательно через все батареи, постепенно остывает.
При двухтрубной системе каждый из радиаторов опирается на две трубы – для подачи и возвращения в обратный контур. Стояки являются коллекторами, к ним параллельно подключены радиаторы. При этом зависимость температуры нагрева от места расположения батареи сведена к минимуму.
Диагональное подключение
Под диагональным подключением радиаторов отопления понимается два варианта:
- При двухстороннем подключении с подачей сверху происходит более эффективная отдача тепла. Вода не встречает на своем пути сопротивления, проходит через верхний коллектор, вертикальные каналы, прогревает радиатор равномерно по всей площади.
- При двухстороннем подключении с подачей снизу потери эффективности составляют до 20%. Теплоноситель не способен свободно проникать в дальние участки нижнего подающего коллектора, поэтому за счет разницы плотностей он выбирает близкие к входу вертикальные каналы. При прогретом верхе внизу часто образуется застой.
Вторая схема применяется очень редко, первая является более удачной.
Одностороннее с верхней и нижней подачей
Такой монтаж батарей отопления организовывается по принципу верхней и нижней подачи:
- При первом теплоноситель передается к верхней точке стояка, последовательно проходит все радиаторы на этажах. Поток идет сверху вниз.
- Для упрощения системы и экономии материалов используется схема с нижней подачей. При этом на восходящей трубе устанавливаются радиаторы, поток идет снизу вверх. При таком положении разница температур более ощутимая.
Двухстороннее с верхней и нижней подачей
Подключение радиаторов отопления в двухтрубной схеме очень популярно в автономных системах отопления частных домов. Оно позволяет скрыть трубы под полом, сделать их максимально незаметными. Но при таком подходе теплоотдача теряется, эффективность снижается на 10-15%.
При нижней подаче тепло отдается лучше, распространение воды по вертикальным каналам идет за счет разницы в плотности. При верхней подаче есть риск меньшего прогрева верхней части батареи.
Критерии выбора
Прежде чем выполнять монтаж, использовать трубы для отопления, требуется узнать какие параметры этих изделий влияют на их возможности
При выборе труб необходимо уделить внимание следующим критериям:
- сечению трубок;
- отапливаемой площади;
- типу системы — закрытая или открытая;
- методу монтажа трубопровода;
- циркуляции жидкости — самостоятельно или принудительно;
- уровню давления, выдерживаемого контуром.
Какие трубы лучше использовать для квартиры?
Для системы отопления, которая будет устанавливаться в многоэтажном доме, лучше выбрать пластиковые детали. Связано это с рядом факторов:
- Малый вес готовой системы, низкая цена отдельных элементов.
- Простота монтажа. Спаять отдельные трубки может любой человек без практического опыта.
- Долговечность.
В многоквартирных домах устанавливаются радиаторы, обогревающие все помещения. Чтобы сделать замкнутый контур для отопления в квартире подойдут трубы из металлопластика. Они дорогие, но устойчивы к гидроударам, температурам.
Какие трубы выбрать для частного дома?
Для отопления в коттедже стоит купить медные элементы. Они обеспечат эффективные обогрев всех помещений. Преимущества медных изделий:
- Высокая теплоотдача.
- Срок службы при активной эксплуатации — около 100 лет.
- Материал не разрушается от высоких температур, устойчив к гидроударам.
При выборе труб для отопления частного дома из меди важно точно рассчитать необходимое количество элементов системы, чтобы посчитать их стоимость. Их аналогом считаются детали из нержавеющей стали
Стоимость этого материала немного ниже чем у меди, но выше чем у аналогов.
Назначение устройства
Как показала многолетняя практика оснащения высотных домов отопительными системами, разводка при помощи стояков – это устаревшая и крайне неудобная схема, которую уже практически не используют. Но так как зданий с подобной системой много, то коммунальщикам остается только одно – ремонтировать их или менять полностью, когда срок службы стояков отопления в многоквартирном доме закончился.
Чтобы заменить стояк в квартире, нужно хорошо понимать, каково его назначение в общей системе коммуникаций здания:
- Во-первых, они участвуют в распределении теплоносителя по системе. На один подъезд многоэтажного здания может приходиться до 8 стояков, тогда как в каждой отдельной квартире их насчитывается до 4 штук.
- Во-вторых, в «обязанности» стояков входит доставлять в каждую отопительную систему горячую воду, одновременно транспортируя остывшую назад к котлам. Если система двухтрубная, то элементов, производящих эту работу, соответственно, два.
- В-третьих, стояки регулируют гидравлические нагрузки, распределяя их равномерно по всей системе.
Имея представление, зачем нужны стояки в централизованной отопительной системе, при замене батарей и труб в квартире важно учитывать, чтобы новые элементы были совместимы со старыми. Если они не будут подходить друг к другу, то это может привести либо к серьезным нарушениям в общедомовой отопительной конструкции, либо стать причиной аварии в самой квартире
Самостоятельная установка в частном доме
Монтаж ПП труб собственными руками выполняется при соблюдении технологии. Работы проводятся последовательно.
Отопление из полипропиленовых труб в частном доме
Подготовка проекта
Проектная документация позволяет определить порядок действий при монтаже системы отопления из ПП труб. Она разрабатывается с учетом:
- Числа и вида труб и коллекторов.
- Количества фильтрующих элементов, насосов, радиаторов, запорной арматуры и других устройств.
- Объема расширительного бака и водогрейного оборудования.
- Расположения элементов теплового контура с соблюдением нормативных расстояний.
Все чертежи разрабатываются в едином масштабе. Для точного определения размеров используются планы помещений и при необходимости прилегающей территории.
Инструменты и материалы
Точное количество материалов позволяет определить проектная документация. Основными из них являются трубы, фитинги, батареи, вентили, насосы и расширительный бак. В работе также используются крепежные элементы, грунтовка и растворы для заделки штроб.
В качестве строительного инструмента применяется:
- перфоратор или ударная электрическая дрель;
- болгарка;
- пузырьковый или лазерный уровень;
- рулетка;
- молоток;
- отвертка или шуруповерт.
Вид строительного инструмента зависит от материала дома. На применяемое монтажное оборудование влияет способ установки отдельных частей отопительного контура.
Набор инструментов для пайки
Для пайки используется бытовой специальный паяльник с насадками. Разводные ключи понадобятся для установки батарей, резьбовых фитингов и других элементов отопительного контура.
Порядок монтажа
Расположение трубопровода и отдельных его узлов отображается в проекте. Монтаж выполняется в следующей очередности:
- разметка;
- монтаж крепежных элементов;
- пайка отдельных участков и всего теплового контура;
- установка запорной арматуры;
- подсоединение радиаторов к системе.
При монтаже ПП трубопроводов используются клипсы из пластика определенного размера под наружный диаметр элементов. Их крепление к конструкциям дома осуществляется с помощью дюбель-гвоздей или саморезов.
Трубы для самотека
Важной точкой принятия решения является выбор материала, из которого изготовлены трубы самотечной системы отопления. Рассмотрим наиболее распространенные в настоящий момент трубы:
Рассмотрим наиболее распространенные в настоящий момент трубы:
- Медные трубы. Из плюсов этих труб: максимальная теплоотдача, невероятно долгий срок службы – до 100 лет, прекрасный внешний вид. Но есть минусы: колоссальная стоимость материала, необходимость применения пайки на всех соединениях при монтажных работах, ее сложность, ведь найти хорошего мастера на такие работы очень сложно, а стоимость его работы так же будет высокой.
- Полипропиленовые трубы. Является усредненным вариантом. Средний срок службы – до 25 лет. Они имеют гладкую внутреннюю поверхность, что снижает возможность образования наростов отложений, легкий материл, устойчивый к коррозии – основные положительные стороны этих труб. Из минусов: монтаж осуществляется специализированным инструментом, самому сделать сложно, высокая стоимость труб, хоть и меньшая чем у медных, так же снижают привлекательность материала.
- Стальные трубы. Самый доступный материал из всех. Данный тип труб очень устойчив любым механическим воздействиям. Есть недостатки материала: монтаж осуществляется с применением сварки, большого количества фитингов, а также у данного материала есть риск коррозии, зарастания отложениями.
Принцип работы водяного отопления
Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.
При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.
Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.
Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.
Виды систем отопления
Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.
Однотрубные
Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.
Пример однотрубной системы
Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.
Двухтрубная разводка
Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.
Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.
Трубы из металлопластика
Одним из наиболее распространенных материалов считается металлопластик, тем не менее, у него есть ряд недостатков, которые отличают его от полипропилена:
- Установка труб отопления в квартире из такого материала потребует достаточно больших затрат.
- Процесс замены труб может быть осуществлен только при наличии таких специальных инструментов как труборез, развальцовочный пресс и трубогиб.
- Учитывая тонкость самого материала, осуществляется большой отток тепловой энергии.
- В местах крепления металлопластика с другими материалами возможно возникновение утечек.
- Низкая ударопрочность, а также невозможность длительного нахождения под солнечным воздействием.
Тем не менее, металлопластиковые отопительные трубы в квартире обладают и рядом преимуществ, что и объясняет такую повсеместную распространенность:
- Возможность экономии за счет использования недорогих элементов для соединения всей отопительной системы.
- Хорошая гибкость материала, ввиду чего можно максимально уменьшить длину отопительных коммуникаций.
- Благодаря особой конструкции соединителей для таких труб, можно приобретать недорогие уплотнители.
Сравнительный обзор цен
В строительных, сантехнических магазинах можно купить трубы отопления, которые производятся из разных материалов:
- Медь. Средняя цена за 1 метр (диаметр 20 мм) — 250 рублей. Допустимые температуры рабочей жидкости — до 500 градусов по Цельсию. Передают блуждающие токи, что является недостатком.
- Полипропилен. Средняя цена за 1 метр — 50 рублей. Подходят для работы с жидкостями температурой до 95 градусов. Не окисляются. Не выдерживают сильные гидроудары.
- Металлопластик. Средняя цена за 1 метр — 40 рублей. Температурный максимум — до 150 градусов. Срок активной эксплуатации —15 лет.
Цены изменяются зависимо от диаметра, толщины стенок, известности производителя.
Трубы из меди для отопления
Коллекторная схема, видео монтаж отопления частного дома полипропиленом
При использовании коллекторной схемы отопления затраты по материалам, а значит и стоимость системы, будет значительно больше, чем, например, однотрубной, но распределение тепла и эффективное использование теплоносителей будет на насколько порядков лучше.
Основным элементом данной системы будет специальный узел, которые будет состоять из входной и выходной частей. Входная часть подключается к нагревателю, а выходной к трубе, осуществляющей обратный приток воды в котел.
Самым главным отличием, от традиционных схем организации отопительных систем будет подключение каждого, отдельного радиатора по независимым подводным трубам, что и позволяет максимально эффективно распределять тепло, и практически одинаково нагревать все батареи в доме. Стоит отметить, что данная схема позволит регулировать температуру в каждой комнате жилого дома. Для этого на каждом радиаторе можно установить перекрывающий кран и регулировать количество горячей воды, которое поступает в батарею от котла. Именно такая схема отопления используется во всех многоэтажных зданиях. Хоть монтаж такой системы может вызвать некоторые трудности у новичка, в сети Интернет есть огромное количество видео, монтаж отопления частного дома полипропиленом, которым можно без труда воспользоваться.
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
какой выбрать, последствия заужения к квартире, подбор по таблице
Отопление дома или квартиры — не такая простая инженерная система, как может показаться на первый взгляд. При составлении проекта требуется провести много расчётов, в частности, нужного диаметра трубопровода.
Правильно подобрать диаметр — это залог надёжной, комфортной и эффективной системы обогрева помещений.
К примеру, отопление без насоса, где теплоноситель циркулирует самотёком, вообще может не заработать при слишком узких трубах, а схема с принудительной циркуляцией при занижении диаметра будет шуметь или не прогревать помещения до нужной температуры. Поэтому следует воспользоваться правилами расчёта, которые позволят привести теплопотери к минимуму.
Odnoklassniki
Влияние диаметра труб на КПД для системы отопления в частном доме
Ошибочно полагаться на принцип «больше — лучше» при выборе сечения трубопровода. Слишком большое сечение трубы ведёт к снижению давления в ней, а значит и скорости теплоносителя и теплового потока.
Более того, если диаметр слишком велик, у насоса попросту может не хватить производительности для перемещения такого большого объёма теплоносителя.
Важно! Больший объём теплоносителя в системе подразумевает высокую суммарную теплоёмкость, а значит времени и энергии на его подогрев будет затрачиваться больше, что также влияет на КПД не в лучшую сторону
Подбор сечения трубы: таблица
Оптимальное сечение трубы должно быть минимально возможным для данной конфигурации (см. таблицу) по следующим причинам:
- маленький объём теплоносителя быстрее нагревается;
- меньший просвет создаёт большее сопрот
ogon.guru

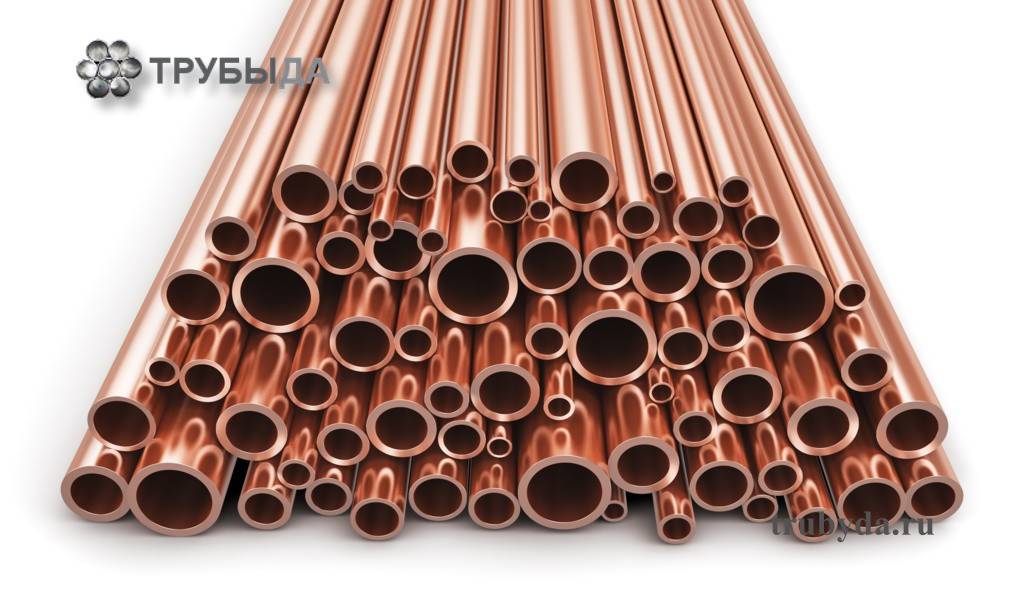

Трубы из меди
Данный вид материала достаточно критикуется многими профессиональными строителям, ввиду большой стоимости и достаточно большой потери тепловой энергии.
Однако главным недостатком такой системы является процесс присоединения всех частей отопительных коммуникаций, который осуществляется при помощи олова. В данном случае необходимо отметить, что у олова возможны два аллотропных состояния: белое олово (представлено в виде мягкого пластичного металла) и серое олово (модифицируется в порошок серого цвета).
По истечении определенного времени белое олово модифицируется в серое, а так как последнее представляет собой порошок, то швы разрушаются, что приводит к протечке и затоплению всего помещения. Именно из-за этих факторов установка труб отопления в квартире из меди абсолютно не рекомендуется, так как это не принесет никакой пользы, а случае утечки может также и разрушить многие вещи.
Если дом обладает небольшим размером, то можно установить и трубы из стали. Хотя для домов большего размера с мансардами и гаражами полипропилен все же будет более подходящим, к тому же он обладает как экономическими, так и эстетическими выгодами.
Пластиковые изделия
Основным материалом трубы является пластик – полипропилен или сшитый полиэтилен.
Свойства пластика:
- Химическая инертность – не вступает в реакцию с теплоносителем, не окисляется, не корродирует.
- Легкость и удобство прокладки за счет своей гибкости.
Полипропилен
Для отопления используется армированный ПП, в конструкции которого имеется вставка из алюминия. Как правило, применяются те виды, у которых рабочее давление не ниже, чем у типов PN25.
Особенности армированного ПП:
- механическая прочность за счет алюминиевой вставки;
- возможность скрытой прокладки;
- простота монтажа.
Важно! При установке следует соблюдать температурные режимы, чтобы не перегреть соединение
Сшитый полиэтилен
Сшитый полиэтилен (PEX) — это материал, который обработан особым образом, что повышает его механическую прочность и температурную стойкость.
Характеристики PEX-изделий уступают полипропилену в плане стойкости к рабочему давлению, которое при 90ºС составляет всего 0,8 МПа (у полипропилена – 10 МПа).
В квартирах PEX-трубы лучше не использовать. Применяется этот материал при устройстве теплых полов в частных домах.
Металлопластик
Труба состоит из двух слоев PEX-полиэтилена, разделенных вставкой из алюминия толщиной 0,4 мм.
При выборе МП-трубы следует проверить на сайте производителя подходит ли она по температуре и давлению для центрального отопления.
Собираются металлопластиковые с помощью пресс-фитингов.
Такая система допускает скрытую прокладку, обладая достаточной надежностью, прочностью и долговечностью.
Однотрубная схема
Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.
После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.
Бак
Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.
Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.
Группа безопасности
Однотрубная система обязательно включает группу безопасности, состоящую из:
- воздухоотвода;
- предохранительного клапана;
- манометра и термометра, часто объединяемых в одном корпусе.
Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.
Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.
Радиаторы
Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.
Разводка
Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.
Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.
Нюансы расчета диаметра труб
Чтобы выполнить расчет, нужны такие данные:
- общие потри тепла объекта недвижимости;
- мощность батарей в каждом из помещений;
- протяженность контуров;
- способ разводки отопительной системы, которая может быть одно- или двухтрубной, с естественным или принудительным движением рабочей среды.
Это означает, что до того, как рассчитать диаметр трубы для отопления, подсчитывают теплопотери, определяют производительность котла и мощность батарей для каждой комнаты в домовладении или квартире. Кроме этого, надо выбрать вариант разводки. Согласно полученным результатам составляют схему и только потом приступают к определению искомой величины.
Выводы и полезное видео по теме
На примере обвязки отопительного радиатора показан процесс обработки и пайки полипропиленовых изделий при помощи специальных инструментов.
Появление труб, изготовленных на основе полипропилена, и их применение в деле позволяет существенно снизить трудоёмкость монтажа на устройстве систем отопления, в том числе своими руками. Этот современный материал открывает больше возможностей для владельцев частных домов, где отопительные системы питаются от внутренних источников – газовых, электрических, дровяных котлов.
Расскажите о собственном опыте, полученном в ходе сборки трубопровода из полипропиленовых труб. Поделитесь с посетителями сайта полезными технологическими нюансами, не затронутыми в статье. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.
