Устранение течи в системе отопления, герметизация соединений

Скорая помощь для протекающего радиатора

Данная статья станет полезной не только для тех, кто столкнулся с вопросом как устранить течь радиатора отопления. Поскольку ситуация житейская, а сантехническое оборудование имеет свойство изнашиваться (особенно в старых домах), то знать стратегию действий в случае обнаружения протечки нужно каждому. Течет батарея, что делать? – ответ на это вопрос будет исчерпывающим.

Важно понимать, что протечки бывают разными по сложности и по локализации, и в случае настоящего горячего потопа следует немедленно вызвать аварийную службу, позвонив в диспетчерскую

Прежде чем приступить к ликвидации аварии, необходимо знать о мерах предосторожности

Здоровье важнее имущества

Когда течет батарея что делать важно знать ровно на столько же, на сколько – чего не делать!

• Если горячая вода хлещет во все стороны – забыть о имуществе и в первую очередь принять меры безопасности, дабы уберечь себя и близких от термических ожогов. Ремонт, вещи, техника не самое главное.
• Набросить на течь одеяло, предпочтительно ватное. Либо же нечто, что сможет некоторое время впитывать воду и препятствовать ее разбрызгиванию.
• Не увлекаться подстраховкой в виде ведер, тазиков и тряпок – эта временная мера может перестать быть эффективной в любой момент, особенное если начнется аварийное затопление. Количество воды в чугунной батарее достаточно большое.
• Не рассчитывать на миф о том, что течь может самоустранится, прикипеть и зарасти ржавчиной.
• Обнаруженную перед сном или перед работой течь в батарее отопления, пускай даже минимальную, ни в коем случае нельзя оставлять без внимания. Простой обыватель вряд ли способен на глаз оценить масштабы аварии и разрушения механизма: течь может не расширяться неделями, а может и превратиться в потоп за пару часов
• Постараться перекрыть подачу теплоносителя в батареи. Вентиль для этой процедуры обычно находится в подвальном помещении дома.
• В случае аварийного затопления, после перекрытия воды в стояке ничего лучше нельзя придумать, кроме как слить воду с батарей. В таком случае устранение поломки будет быстрым и безопасным.

Вариант собрать воду

Подготовительные работы перед заправкой батарей и труб

Сперва выберите оптимальный герметик, который подойдёт вашей системе

Перед покупкой обратите внимание на расход действующего вещества. На каждые 60 литров воды теплоносителя в трубах требуется около 1 л герметика, однако эти показатели могут отличаться в зависимости от типа вещества для герметизации

Для определения объёма теплоносителя умножьте площадь сечения на общую длину трубы. А также добавьте к этому показателю объем радиаторов и котла (эти сведения указаны в паспорте к установке).

Важно! Выполнить подсчёт можно путём прямого замера — для этого сливается вся вода из труб и измеряется объем с помощью ёмкостей известного размера. Этот метод более трудоёмкий, но более надёжный

Процесс настройки под заливку

Выполните процесс настройки системы под заливку:

• Удалите из отопительной системы воздух, так как преждевременное застывание приведёт к образованию в системе нежелательных сгустков.
• Если в системе есть фильтры, то демонтируйте их, чтобы не вывести систему из строя.
• Откройте все краны отопительной системы, чтобы герметик проник каждую рабочую зону.
• На первом радиаторе установите автоматический насос. Включите его на 1—2 часа, чтобы прогреть трубу и вытравить остатки воздуха (оптимальный уровень давления — 1 бар).

Процедура заливки

После этого приступайте к заливке:

• Подготовьте большую ёмкость для приготовления раствора.
• Налейте туда требуемое количество воды.
• Добавьте герметик и перемешайте раствор.
• Сразу же введите раствор в систему отопления с помощью насоса, чтобы минимизировать контакт герметика с воздухом.
• Запустите систему отопления в нормальном режиме (оптимальная температура воды — не менее 50 градусов).
• Гонять герметик с теплоносителем нужно хотя бы 4 дня, а на 5 день рекомендуется выполнить контрольные мероприятия, чтобы проверить, эффективна герметизация или нет.

Герметизация чугунного трубопровода

Чугунные трубы, как правило, раструбные. То есть на одном конце трубы имеется расширение. Поэтому их герметизация имеет свои особенности. Одна труба вставляется в раструб другой, а стык зачеканивают. Обычно в качестве герметика используют каболку. Каболка представляет собой растительное волокно, пропитанное минеральным маслом. Уплотнение стыка производится при помощи ручного инструмента – чеканки. Намотка каболкой производится в несколько витков и забивается плотно в стык. После уплотнения, стык замоноличивают раствором. Опытные сантехники рекомендуют для повышения пластичности добавлять в раствор клей ПВА.

О плюсах и минусах гликолевых антифризов

Главное достоинство искусственных теплоносителей на основе гликолей – сохранение жидкой фазы при отрицательных температурах. Перечислим другие позитивные моменты от использования антифризов в замкнутых системах водяного отопления:

• теплоносители не содержат солей кальция и магния, образующие накипь внутри теплообменников;
• благодаря проникающей способности гликолей возникает эффект смазки движущихся деталей, шаровые краны и термостатические клапаны не закисают, арматура служит дольше;
• точка кипения антифриза 103—106 °С отодвигает момент парообразования и завоздушивания в случае перегрева твердотопливного котла;
• когда температура опускается ниже порога замерзания, гликолевые растворы превращаются в гелевую массу.

При замерзании гликолевые смеси образуют кашицу, не способную разорвать трубы и теплообменники Разъясним 2 последних пункта. Обычная вода, часто заливаемая в систему теплоснабжения загородных домов, начинает закипать при 96—98 °С, активно выделяя пар. Если циркуляционный насос стоит на подаче ТТ-котла, паровая фаза проникает в камеру с крыльчаткой, перекачивание воды останавливается, котел перегревается окончательно. Более высокая точка кипения антифриза позволит отодвинуть момент аварии.

В отличие от воды, затвердевший на морозе гликоль не расширяется и не разрушает стенки труб. В случае замерзания пострадает единственный агрегат – насос принудительной циркуляции. Кристаллизующийся гель заклинит рабочее колесо и мотор перегорит.

К сожалению, минусов у незамерзающих веществ предостаточно:

Этиленгликоль ядовит — требует осторожного обращения и мероприятий по утилизации раствора. Глицерин и полипропиленгликоль безвреден

Теплоемкость «незамерзайки» меньше на 15%

Для доставки к батареям нужного количества теплоты расход жидкости придется увеличить. Вязкость антифриза создает дополнительное гидравлическое сопротивление. Понадобится более мощный и дорогой циркуляционный насос. Хорошая текучесть – палка о двух концах. Гликоли проникают сквозь малейшие неплотности, откуда не потечет простая вода.

Теплоносители и присадки разлагаются в процессе эксплуатации, теряя морозостойкие свойства и выпадая хлопьями осадка. Максимальный срок службы 1 заправки – 5 лет, потом делается промывка отопления и замена. При использовании антифризов многие производители газовых котлов лишают купленное изделие гарантии.

Гликолевые жидкости плохо совместимы с электрокотлами. Инструкции по применению различных антифризов категорически не рекомендуют заполнять «незамерзайкой» системы, работающие совместно с электролизными нагревателями. То есть, для электродных котлов типа «Галан» нужен специальный теплоноситель, разработанный указанной фирмой.

При редком стечении обстоятельств антифриз способен выделять горючий газ, прорывающийся через автоматический воздухоотводчик. Пример: источником тепла выступает электрокотел, обогревателями – алюминиевые радиаторы китайского производства. Нагрев гликоля вызывает сложную химическую реакцию и образование газа. Факт демонстрируется на видео:

На что опираться при выборе

Для устранения течи в трубе отопления используются практически любые герметики (акриловые, силиконовые и так далее).

При выборе оптимального вещества обратите внимание на цену, температурный режим, стойкость к воде и механической деформации. А также помните о некоторых тонкостях:

А также помните о некоторых тонкостях:

• Если нагревательная установка находится не в доме, то желательно не использовать акриловый герметик, поскольку он плохо переносит воду и механические повреждения (например: если во время длительного дождя вода попадёт в трещину, это приведёт к растрескиванию вещества).
• Акриловый герметик также не рекомендуется использовать, когда установлен мощный нагревательный котёл, так как средство может растрескиваться при очень высокой температуре. Лучше отдать предпочтение термоустойчивым силиконовым и тиоколовым смесям.
• Для заделки резьбовых соединений рекомендуется использовать силиконовые и тиоколовые герметики, поскольку после затвердевания они не деформируются и не забивают резьбу.

Справка. В быту для решения большинства задач рекомендуется использовать силиконовый герметик, так как у него хорошие эксплуатационные характеристики и низкая цена.

Причины появления протечек

Часто встречающейся проблемой пластиковых трубопроводов является отсутствие герметичности в местах, где производилось соединение участков. Имеется несколько объяснений, почему текут пластиковые трубы на стыке. Во многом это зависит от способа их прокладки, вида фитингов, квалификации мастера.

Основными причинами возникновения протечек являются:

1. Неправильно выбранный температурный режим для проведения пайки водопровода из пластика. Данное нарушение способствует разрушению целостности соединения в месте перехода трубы в фитинг и обратно. В итоге образуется течь. В процессе ремонта необходимо вырезать узел полностью и смонтировать заново соединение из новых деталей. Применение герметика в данном случае бессмысленно.
2. Ослабление зажимной гайки. Справиться с протечкой будет несложно (нужно ее подтянуть), но только при условии целостности внутренней прокладки и самого фитинга. Замазать гайку герметиком не удастся – если она лопнула, ее следует поменять на новое изделие.
3. Некачественно запрессованный обжимной фитинг. Он может продаваться в комплекте с трубой. Если начинает протекать такой стык, то потребуется запрессовка нового фитинга соединительного типа. Производители данных деталей не рекомендуют обжимать клещами повторно одно и то же усадочное кольцо.
4. Не подготовленная как следует труба. Стык участков трубопровода, произведенный методом использования надвижных фитингов, будет течь, когда срез на изделии не был ровным.
5. Стык пластиковых труб протекает, если он выполнен с использованием неверно подобранного клеящего соединения или не выдержан временной интервал после завершения монтажа – клей не высох, а значит и поверхность не успела полимеризоваться до состояния полной герметичности. Нужно подобрать качественный клей для пластиковых труб для водопровода и повторить стыковку.

Течь отопления Устранить протечку поможет жидкий герметик

Немецкий жидкий герметик от BaCoGa Technik.

Устранение течи отопления – неприятная вещь. Если речь идет про скрытую течь системы отопления , то вдвойне. Причин, по которым возникает течь отопления множество. Это – коррозия, когда возникает течь системы отопления стальной трубы. Это некачественные материалы фитингов, со временем начинающих пропускать теплоноситель в местах контактов разных материалов. Течь трубы отопления и системы может появиться в местах непрофессиональной сварки пластиковых труб. Течь трубы отопления в «теплом полу» может возникнуть, если пластиковые трубы примитивно залиты в бетон без компенсирования расширения при нагревании. Даже высохшие в местах соединения прокладки вызывают течь труб системы отопления .

Да, течь системы отопления – проблема. Но скрытая течь трубы отопления – это просто трагедия.

Одно дело, когда фитинг или труба капают на глазах хозяина дома. Устранение течи системы отопления может быть достигнуто одним из множества известных способов. Устранить течь труб отопления помогут эластичные накладки и бинтование специальными лентами, и «холодная сварка», и горячая сварка, и, наконец, устранение течи трубы отопления может быть достигнуто заменой отрезка дефектной трубы или фитинга. С устранением течи системы отопления справится сантехник.

Другое дело, когда датчик давления показывает, что теплоноситель уходит, а течь трубы отопления обнаружить и устранить не удается. Если на стене или на полу появляется мокрое пятно, это значит – повезло. Дорого и хлопотно вскрыть паркет и бетон, вырезать кусок дефектной трубы и устранить течь системы отопления . Но, хотя бы, понятно, как достигнуто устранение течи трубы отопления.

А если ничего не видно? Находчивые русские умельцы сливают воду, накачивают в трубы отопительной системы воздух и ползают с медицинским стетоскопом, в надежде услышать под паркетом шипение воздуха в месте, где находится течь отопления труб и системы отопления . Не помогает устранить течь! Проверено. Можно вызвать недешевую бригаду с тепловизором, чтобы попытаться найти течь трубы отопления. Случаи успеха единичны.

— Как добавить BCG в систему?

Удалить до окончания ремонта грязевые фильтры. Система должна быть заполнена теплоносителем. Взболтать герметик до полного размешивания осадка.

Вылить BCG в емкость с насосом и разбавить водой. Соединить систему и насос шлангом с хомутами. Открыть вентиль и закачать герметик в систему.

Закрыть вентиль, отсоединить и промыть насос. Включить систему в обычном рабочем режиме. Ликвидация течи происходит в срок от 1 до 7 дней.

Для таких безвыходных ситуаций, когда сложно найти течь трубы отопления и устранить, четыре десятилетия назад в Германии создали жидкий герметик BCG.

Как подобные проблемы решаются в Германии? Вызванная на устранение течи отопления бригада предлагает хозяину коттеджа два варианта. Первый – со взламыванием полов и стен. Дорого, грязно и долго длится устранение течи труб отопления. И второй – проще, дешевле, чище и быстрей с использованием жидкого герметика BCG.

Цель – устранение течи системы отопления будет достигнута.

100 % гарантии успеха использование жидкого герметика не дает, поскольку причина, по которой возникла течь трубы отопления, непонятна, а место течи скрыто. Редко, но встречается течь трубы отопления, устранить которую жидкий герметик не в состоянии.

Вот некоторые случаи, с которыми мы встретились в своей практике:

К счастью, такие случаи единичны. Более 1000 ремонтов в России завершились успешно. Благодаря предоставленному нами герметику , течь отопления была устранена . А в Европе за несколько десятилетий этот счет перевалил за сотню тысяч. Если течь системы отопления по характеру, количеству потерь теплоносителя, другим факторам, соответствуют возможностям герметика, описанным в инструкции, то устранение течи отопления пройдет успешно . Хозяин дома надолго, если не навсегда, забудет, что такое течь системы отопления и течь трубы отопления.

Устранение течи на стыке других видов труб

Чтобы устранить течь на стыках трубы, изготовленной из металла, пластика или металлопластика можно воспользоваться одним из следующих методов:

• замена фитинга;
• холодная варка;
• клеевой бандаж.

Замена фитингов

На трубопроводах могут быть установлены:

сварные фитинги. Преимущественно используются для соединения пластиковых труб;

Соединительный элемент, устанавливаемый методом сварки

компрессионные фитинги. Могут быть использованы для стыковки как пластиковых, так и металлопластиковых труб. В отличие от сварного фитинга соединение получается более надежным и долговечным;

Элемент для образования неразъемного соединения

резьбовые фитинги. Применяются для различных видов труб при необходимости обустройства разъемного соединения.

Элемент для создания разъемного соединения

Если протекает соединение труб и необходимо заменить сварной фитинг, то действовать надо следующим образом:

1. отключить трубопровод от водоснабжения;
2. вырезать соединительный элемент специальными ножницами;

При обрезке соединительного элемента важно учитывать, что уменьшается общая длина трубопровода.

1. подготовить отрез трубы нужной длины и два новых фитинга;
2. последовательно произвести сварку элементов специальным оборудованием.

Установка нового фитинга методом сварки

Пользоваться готовой трубой можно после полного остывания труб. Это время требуется для укрепления вновь созданного соединения.

Если течет в месте соединения труб компрессионными фитингами, то замена соединительного элемента происходит по следующей схеме:

1. удаляется пришедший в непригодность соединительный элемент;
2. с труб, которые необходимо соединить снимается фаска и производится калибровка;
3. на концы труб надеваются обжимные кольца и гайки, являющиеся фиксаторами;
4. труба до упора вставляется в штуцер и производится затяжка фиксирующих элементов.

Схема установки компрессионного фитинга

Пользоваться отремонтированным трубопроводом можно сразу после замены компрессионного фитинга.

Процесс корректной установки компрессионного фитинга представлен на видео.

https://youtube.com/watch?v=c2QhvEbmqbc

Если протекает труба в стыке, оборудованным резьбовым фитингом, то действовать необходимо в следующем порядке:

1. в первую очередь можно попробовать просто подтянуть ключом резьбу, так как в некоторых случаях происходит элементарное ослабление затяжки;
2. если подтяжка не помогает, то соединительный фитинг удаляется полностью;

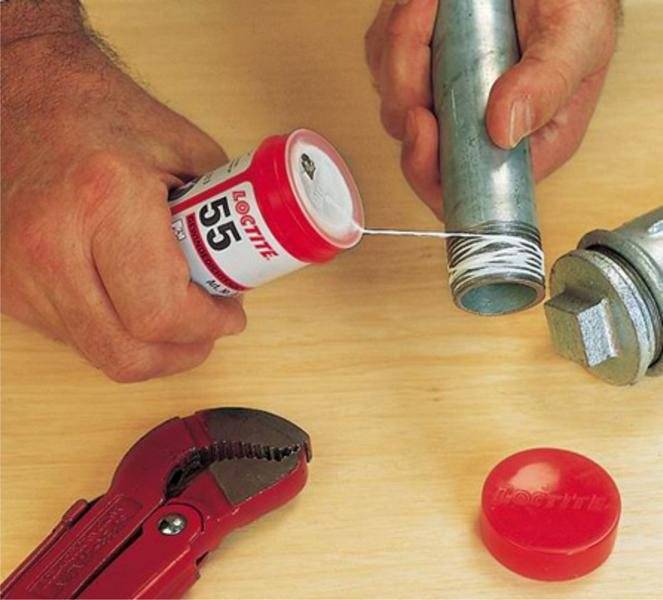

3. резьба обрабатывается ФУМ лентой или любым иным изолирующим материалом;

Уплотнение резьбового соединения перед фиксацией

Изолирующая лента наматывается по резьбе в направлении по ходу закручивания.

1. новый фитинг затягивается на прежнее место.

Фиксация соединительного элемента на трубах

Холодная сварка

Если обнаружена течь соединений труб, не оборудованных фитингом, то произвести ремонт трубопровода можно методом холодной сварки. Для фиксации стыка необходимо приобрести специальный состав.

Смесь для быстрого устранения протечек

Использовать данное средство требуется по следующей схеме:

1. фрагмент трубопровода, в котором образовалась течь, очищается от загрязнения. Если состав необходимо нанести на металлическую трубу, то поврежденный участок предварительно зачищается при помощи наждачной бумаги;
2. смесь, находящаяся в упаковке, перемешивается до состояния однородности и наносится на поврежденный участок и аккуратно разравнивается.

Применение холодной сварки для устранения течи

До полного высыхания, которое наступает приблизительно через 3 часа, трубопроводом пользоваться нельзя.

Клеевой бандаж

Если текут стыки пластиковых труб, сделанные без применения специальных соединительных элементов, то устранить течь можно при помощи клеевого бандажа. Чтобы обустроить бандаж потребуется приобрести:

• отрез стеклоткани;
• специальный двухкомпонентный клей.

Организовать бандаж можно следующим образом:

1. стык труб очищается от пыли, грязи и сторонних частиц;
2. стеклоткань пропитывается клеем;
3. пропитанным материалом несколько раз оборачивается место образования течи;
4. ожидается до полного просыхания материала.

Обустройство клеевого бандажа в месте протечки

Способов для самостоятельной заделки стыков труб при образовании течи достаточно много. Каждый мастер может самостоятельно подобрать наиболее оптимальный вариант решения проблемы.

Действия по устранению течи жидким герметиком

Прежде чем начинать герметизировать возможные протечки в отопительной системе, необходимо удостовериться в исправности расширительного бака

Процедура использования жидких герметиков  для ремонта системы отопления дома может показаться довольно сложной. В некоторых случаях сгустки герметизирующей жидкости становятся причиной частичной закупорки и препятствуют движению теплоносителя. Поэтому, чтобы из-за своей неопытности не причинить вреда отопительному оборудованию, лучше пригласить специалиста. Во всяком случае, нужно изучить инструкцию по применению конкретного вида герметика для батарей отопления и неукоснительно ей следовать.

Приняв решение использовать жидкий герметик для устранения проблемы в системе отопления, необходимо убедиться в том, что:

• причина падения давления — именно подтекание теплоносителя, а не связана с неисправностью расширительного бачка;
• выбранный тип герметика для систем отопления соответствует типу теплоносителя в данной системе;
• герметик пригоден для данного котла отопления.

Немецкий герметик жидкого типа BCG-24 служит для ликвидации протечек в системах отопления

При использовании жидкого герметика для труб и батарей отопления важно соблюсти правильную концентрацию. В среднем ее значения составляют от 1:50 до 1:100, но желательно определить концентрацию более точно, поскольку на эффективность устранения протечек могут повлиять такие факторы, как:

• скорость утечки теплоносителя (до 30 литров в сутки или более);
• общий объем воды в данной системе отопления.

Если объем не превышает 80 литров, достаточно будет 1 литра герметика для заливки в систему отопления. Но как же поточнее вычислить объем воды в системе? Нужно подсчитать, сколько метров труб и какого диаметра было уложено в доме, и затем ввести эти данные в какой-либо из онлайн калькуляторов. К полученному объему трубопроводов нужно еще прибавить паспортные характеристики объемов всех радиаторов и котла.

Подготовка отопительной системы

• Демонтировать или отсечь кранами все фильтры, чтобы они не забились вязким раствором герметика для систем отопления;
• Выкрутить кран Маевского из одного радиатора (первого по ходу движения теплоносителя) и подсоединить к нему насос (типа «Малыш»);
• Запустить отопительную систему и дать ей прогреться в течение часа до температуры 50–60°С при давлении не менее 1 бар;
• Открыть все краны на трубопроводах и радиаторах для свободного прохождения через них герметика;
• Удалить воздух из всей системы, в том числе из радиаторов и циркуляционного насоса.

Подготовка герметика

• Слить из системы в большое ведро около 10 литров горячей воды, из которых большую часть использовать для приготовления раствора герметика, а несколько литров оставить для последующей промывки насоса;

• Взболтать канистру (бутылку) с герметиком для радиаторов и труб отопления, затем вылить ее содержимое в ведро;
• Тщательно ополоснуть канистру горячей водой, чтобы весь оставшийся в ней осадок попал в приготавливаемый раствор.

Растворы герметиков для отопительных систем нужно готовить непосредственно перед использованием, чтобы жидкость не слишком долго контактировала с атмосферным воздухом.

Заливка герметика

Жидкий герметик для отопительных систем должен успеть перемешаться с теплоносителем прежде, чем достигнет котла, поэтому заливать его целесообразнее в подачу:

• Ввести в систему раствор жидкого герметика с помощью насоса;
• Прокачать через насос оставшуюся горячую воду, чтобы абсолютно весь осадок герметика попал в систему;
• Еще раз выпустить воздух из системы;
• Поднять давление до 1,2–1,5 бар и поддерживать рабочий цикл системы в течение 7–8 часов с температурой 45–60°С. Этот срок нужен для полного растворения герметика в теплоносителе.

Течь на стыке полипропиленовых труб

Течь на стыке полипропиленовых труб

В нашей новой трехкомнатной квартире ремонтные работы идут полным ходом. Планировка, в общем и целом удачная, но вот с разводкой полотенцесушителей дело было «труба». Буйная фантазия проектировщиков завела трубы для установки полотенцесушителя в довольно странное место. С полипропиленовыми трубами опыта работы еще не было, но, когда сантехник назвал свою цену, муж решил — сделаю все сам. А мне, как обычно, досталась работа «ключи подавать». Сварочный аппаратик для полипропиленовых труб взяли в аренду, за 100 рублей в сутки. Лишние трубы отпилили электролобзиком. Дальше были сплошные акробатические этюды, трубы высоко, в неудобном месте, а стыки надо как можно надежнее стыковать. Все это приходилось делать вдвоем, причем давить надо было сильно.

Именно из-за неудобного положения, недодавили один из стыков. Когда дали в этом контуре воду — начало капать. Тот самый стык потек, который был в самом неудобном месте. Капало немного, но оставлять так, а тем более замуровывать нишу, никак было нельзя. Сантехник сказал — все убирайте, делайте по новой и назвал еще более жестокую сумму денег. Интернет на тему протекающих стыков на полипропиленовых трубах говорил то же самое. Срезать и делать все заново. Так что примененную и придуманную нами технологию можно назвать своего рода изобретением.

А теперь суть «новой технологии». В ближайшем хозтоварном подвальчике был куплен хомутик подходящего диаметра. Потом взяли промышленный фен, который раньше применяли для изготовления наружной рекламы. Стык надо феном нагреть посильнее, чтобы он размяк и подавался под нажатии. Хомут затянуть посильнее. И все! Течь ликвидирована! Сэкономили мы, таким обр азом, неплохую сумму наклейка окно на стену. Сам полотенцесушитель до сих пор не можем установить, нигде в продаже не найдем пароотсекатели (так они вроде бы называются), которые закроют стык между стеной, трубой и полотенцесушителем.

Эту операцию проделали один раз, дождавшись отключения воды в том контуре. Капать перестало, но было страшно оставлять трубы в таком состоянии. Поэтому операцию повторили, нагрели и подтянули хомутик еще туже установка гофры на унитаз. Вроде держит. Но нишу пока не зашиваем, ждем, когда дадут горячую воду, там пока еще холодная, и давление небольшое. Это наш первый опыт работы с полипропиленовыми трубами, и если не считать неудачу с одним стыком, это довольно интересная технология.
