Структура пола
При выборе стройматериалов для пола каркасного типа строения нужно учитывать прочностные параметры, вес конструкции. Лучше минимизировать массу полового покрытия, чтобы избавить опорные сооружения от лишней нагрузки. Вариант — дерево. Популярны: осина, дуб и хвойные породы.
Качественное дерево в основании строения — гарант надежного сооружения. Плохой материал не выдержит существенную нагрузку.
Сооружение пола каркасного дома начинается сразу после возведения свайных опор и выполнения ростверка. Комбинировать деревянное покрытие, выполняя обвязку, рекомендуется из хвойных балок, диаметром 100*100 мм. Если интервал между отдельными опорными конструкциями составляет более 3 м, лучше дополнительно возвести еще одну сваю.
Сверху надежно зафиксированных балок выполняется монтаж лаг. Интервал между отдельными элементами составляет 0,5 м. Рекомендуемая величина лаг составляет 100*250 мм. Под ванную комнату и коридор можно сделать исключение. Приобрести брус 50*150 мм.
Для быстрого монтажа лаг выполняется маркировка бруса с разметкой под размер шага. Изделия обвязки оснащены посадочными углублениями под ширину лаг.
Лаги дополнительно фиксируются шурупами или другими крепежными элементами.
Улучшение прочностных характеристик пола достигается укладкой дополнительных перемычек. Их набивают сверху лаг, с интервалом 1,5 м. Часто, это вынужденная мера при сооружении каркасного здания с железобетонной стяжной и подогревом. Остальные ситуации требуют отдельного утепления пола.
Этапы выполнения работ
Чтобы установить винтовой фундамент для бани, предстоит выполнить следующий алгоритм действий.
Определяем глубину погружения
Это значение зависит от уровня залегания плотных слоев грунта. Дело в том, что устройство «висячего» варианта фундаментного основания в конце концов заканчивается просадкой или деформированием ростверковой части, что влечет за собой разрушения наружных стен.
Обычные расчеты по определению несущей способности почвы позволяют установить достоверные данные, показывающие лишь текущую обстановку на строительной площадке. В случае изменения уровня грунтовых вод, сезонных движений, пучений от морозов все ваши расчеты утратят свою актуальность.
Остается только один, но самый правильный способ – пробное забуривание или полная установка одной свайной опоры. Искомой величиной окажется глубина, на которой свая начнет контактировать с плотным грунтовым слоем.
Определение высоты над поверхностью почвы
На высоту верхних частей свайных опор оказывают влияние следующие факторы:
- уровень снега в зимний сезон;
- подтопление водой при паводках и дождях;
- расположение грунтовых вод.
Определенные данные вы сможете найти в действующих СНиПах, другие придется уточнять в геологоразведочной или метеорологической станциях.
https://youtube.com/watch?v=gA2RU0D-ZPQ
Главная цель – приподнять баню на свайном фундаменте на такую высоту, чтобы исключить или сократить степень воздействий негативного характера. Как правило, приподнимают баню над уровнем земли на сорок – шестьдесят сантиметров, чего вполне остаточно, чтобы исключить контактирование стен со снегом и водой.
Утеплённый пол по стяжке
Выполняется в виде сплошного “пирога” покрытия из нескольких слоёв, включающих в себя утеплитель. Прокладка коммуникаций ниже его основания, может усложнить работу и затруднит к ним доступ в период эксплуатации. Необходимо заблаговременно установить все элементы, позволяющие обслуживать инженерные сети, такие как трапы, ревизии, задвижки и тому подобное.
Уровень основания задаётся ниже отметки чистого пола на высоту конструкции покрытия. Подстилающий слой в 0,15 метра делается из хорошо утрамбованного песка средней крупности или гравия. Поверх него настилается гидроизоляционная мембрана из полипропиленовой плёнки толщиной свыше 0,5 миллиметров. Полотнища укладывают с перехлёстом 10 сантиметров, свариваются или скрепляются клеевым составом. Края плёнки заводятся на стенки ростверка на высоту, равную толщине покрытия, чтобы исключить капиллярную фильтрацию влаги.
Пол по грунту с утеплением.
На мембрану наносят слой раствора толщиной 2-3 сантиметра и укладывают утеплитель. Рекомендуется использование специальных плит экструдированного пенополистирола или пенополеуретана. Они обладают достаточной жёсткостью и низкой теплопроводностью, их края имеют пазы и выступы, позволяющие стыковать плиты без образования сквозных щелей.
На утеплитель наносится выравнивающий слой толщиной 5 сантиметров, поверх которой монтируется чистый пол. Стяжка армируется кладочной сеткой диаметром 3 -4 миллиметра с шагом ячейки от 0,1 метра.
Вместо полимерной теплоизоляции, можно использовать керамзит, как обычно практиковалось ранее. Это решение более сложное и трудоёмкое, с сомнительным экономическим выигрышем. Поверх гидроизоляционной мембраны насыпается от 10 до 25 сантиметров керамзита марки М-500, фракции 10-20. Его нужно уплотнить, разровнять и пролить цементным молоком, что придаст конструктивную жёсткость засыпке. После схватывания вяжущего, по слою утеплителя укладывается армированная цементно-песчаная стяжка.
Как сделать черновой пол в деревянном доме
Рассмотрим один из наиболее сложных вариантов – устройство черновых полов по лагам без балок перекрытия. Такой пол часто встречается в небольших комнатах частного дома или в случаях особенностей технологии строительства сруба, когда балки перекрытия не использовались.
Делаем черновой пол своими руками
Шаг 1. Разметка. По периметру комнаты с помощью водяного или лазерного уровня сделайте нулевую отметку. Это будет уровень чистового пола. От этой метки нужно минусовать толщину чистового покрытия и лаг. Сделайте повторную метку, на этом уровне должны располагаться опоры под лаги. Делать их можно из бетона, блоков или кирпича. В земле обязательно должен быть бетон, кирпичом разрешается выкладывать только надземную часть.
Разметка нулевого уровня c помощью лазерного нивелира
Схема нахождения уровня будущего пола
Шаг 2. Сделайте любым способом опоры, расстояние между ними должно учитывать линейные параметры лаг и общую нагрузку на пол.
Регулируемые винтовые опоры
Регулируемые опоры для лаг винтовые — фото
Столбики под лаги
Шаг 3. Под веревку поставьте все лаги, не забывайте изолировать их двумя слоями рубероида.
Шаг 4. Закрепите лаги. Для этого можно использовать металлические уголки и фиксировать их к стенкам сруба.
Крепление лаг
На фото крепление лаги к стене
Пример гидроизоляции лаг
Не забывайте делать между стенами и торцами лаг зазор примерно 1–2 см, металлические уголки берите с продолговатыми прорезями для обеспечения свободного продольного скольжения. Шурупы закручивайте с таким расчетом, чтобы лаги могли в прорезях двигаться. Для надежности рекомендуется хотя бы через один столбик прикрепить лаги дюбелями, сторона уголка, фиксируемая к лаге, также должна быть подвижной.
Шаг 5. Подготовьте материал для чернового пола.
Ориентированно-стружечные плиты
Мы уже упоминали, что в нашем случае подойдут все обрезки, можно часть настилать фанерой или ОСП, а часть отрезками досок или необрезными материалами. Желательно, чтобы листы фанеры и ОСП были влагоустойчивыми, если таких нет, то пропитайте их олифой или антисептиком.
Фанера ФСФ
Шаг 6. Проверьте расстояние между лагами. Если оно одинаковое, то можно по стандартной длине отрезать все заготовки.
Проверка расстояния между лагами

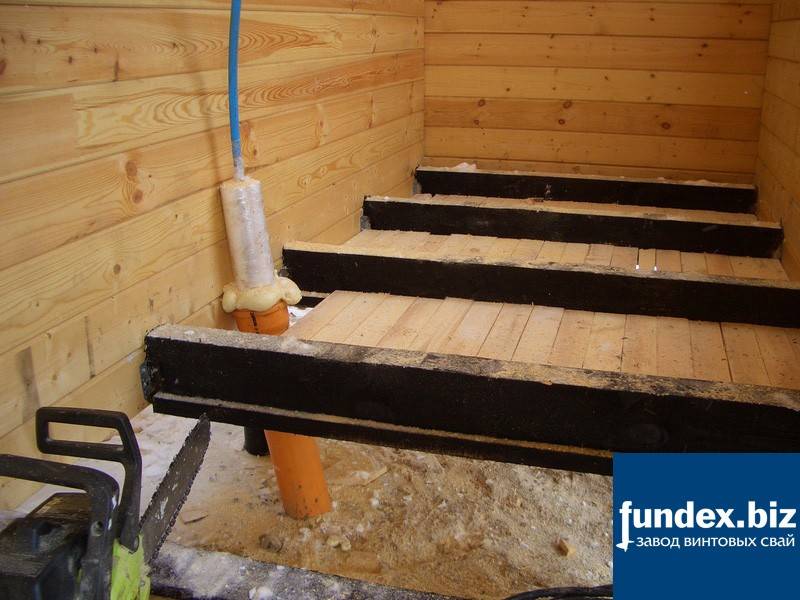

Шаг 7. Укладывайте доски на подготовленные полки. Мы уже упоминали, что это могут быть как прибитые внизу лаг широкие доски, так и установленные позже по обеим сторонам черепные бруски. Не стоит пытаться делать черновой пол сплошным, небольшие щели ни на что не влияют. В целях экономии материалов рекомендуется специально оставлять между отдельными досками расстояние в пределах 5–8 сантиметров. Но так можно поступать только в тех случаях, когда в качестве утеплителей будет использована прессованная минеральная вата или плиты пенопласта.
Настил чернового пола
Обустройство чернового пола
Шаг 8. Паро- и гидроизоляция. Если имеются лишние деньги и время, то можете в любых случаях устанавливать гидро- и пароизоляцию.
Слой пароизоляции на черновом полу
Уложенная на пол пароизоляция
Если не желаете поступать необдуманно, то разберитесь, для чего нужна такая защита. Минеральная вата имеет отличные показатели теплосбережения, не гниет, не способствует размножению микроорганизмов, в том числе и грибков. Это отлично, но есть у нее два очень существенных недостатка. Первый – при повышении относительной влажности показатели теплопроводности резко увеличиваются. Вода отлично проводит тепло, ни о каких теплозащитных функциях говорить не приходится. Второй – она очень долго сохнет. Это значит, что все прилегающие деревянные элементы будут постоянно находиться в условиях высокой влажности. Каков итог таких условий объяснять нет необходимости.
Укладка пароизоляции на пол
Если вы утепление на первом этаже делаете минеральной ватой, то пароизоляция обязательна. Она не допустит проникновение влаги с земли в теплоизоляцию. Если в качестве теплоизоляции используются материалы на основе пенопласта, то такая пароизоляция без надобности, эти материалы не впитывают воду.
Пароизоляция на полу — фото
Теперь о гидроизоляции. Снизу черновой пол в любом случае не нужно настилать такими материалами, в подполье нет «фонтанирующих» источников. А вот после того как на черновой пол уложена теплоизоляция, защитить ее от проникновения влаги со стороны чистового пола обязательно. Это касается всех видов материалов, минеральной ваты и пенопласта. Гидроизоляция защищает от воды не только их, но и доски чернового пола и лаги.
Материалы для утепления пола в деревянном доме
Утепление пола минеральной ватой
Изоляционный слой поверх минваты
Технология сооружения свайно-винтового фундамента
Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.
Проводя расчеты необходимо учитывать следующие факторы:
- состав грунта и его качества;
- средний уровень снежного покрова в зимнее время;
- глубина промерзания грунта;
- уровень затопления талыми водами;
- роза ветров;
- масса готового сооружения с полной отделкой.
Производя вкручивание, положение сваи сверяют с магнитным уровнем через каждые 4 полные витка. Аналогичным образом производят монтаж всех опор, контролируя, чтобы их положение соответствовало одинаковым показателям на магнитном уровне. Про
Особенности теплоизоляции пола бани на сваях
При возведении постройки на рыхлом грунте отдается предпочтение фундаменту на винтовых сваях. Под готовой баней остается свободное пространство, облегчающее попадание холода через пол внутрь здания.
Теплоизоляцию выполняют двумя способами:
- Укладывание утеплителя между черновым и чистовым полом.
- Установка цоколя из теплоизоляционных плит и декоративных панелей.
Создание чернового пола начинается с выполнения обвязки из бруса, уложенного на оголовки свай. Величина пространства для утеплителя будет равна ширине пиломатериала. К брусу прибиваются доски, пропитанные антисептиком. На них укладывается слой пленочной гидроизоляции и крепится степлером. В качестве утеплителя рекомендуется минеральная вата, пеноплекс или пенопласт. Поверх материала укладывается второе полотно гидроизоляции и настилается пол.
Создание цоколя для бани на сваях позволяет закрыть пространство под постройкой. Это улучшает ее внешний вид и уменьшает потерю тепла. Наружная часть конструкции состоит из декоративных панелей. В качестве утепляющего слоя используется пенопласт или пеноплекс, приклеиваемый изнутри финишной отделки. Стыки между панелями обрабатывают монтажной пеной.
Виды для строительства фундамента под баню
Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.
Буронабивные
Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.
Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.
Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.
Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.
Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:
- диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
- свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
- шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).
Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.
Винтовые
Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.
Среди основных преимуществ выделяют:
- сохранение целостности поверхностного слоя;
- быстрота строительства фундаментной основы;
- приемлемые расходы на установку.
Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.
Технологически процесс не вызывает сложностей, но определенные особенности имеются:
- сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
- в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
- установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
- так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
- для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
- выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.
Деревянные полы – особенности
Основное условие непротекаемого пола в парной – лаги монтируются перпендикулярно относительно направления, в котором стекает использованная вода. Главный элемент такого пола – крепкие лаги, опирающиеся на брус, укрепленный по столбчатому фундаментному основанию.
Следует не забывать, что все участки контактов необходимо тщательным образом заизолировать, используя рубероидный материал и жидкий битум, которым обрабатываются стыковочные участки.
Если полы настилаются по сваям, рекомендуется применять более эффективный изоляционный материал – керамзитный камень, минерализованную вату и другие. На закрепленные лаги настилаются доски, предварительно пропитанные антисептическими составами. Если пол строится протекаемого типа, то между досками оставляются промежутки в несколько миллиметров, через которые вода будет иметь возможность беспрепятственно уходить в дренажную яму.
Принципы монтажа винтовых свай
Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.
Необходимо обращать внимание на следующие моменты:
- Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
- В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
- Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
- Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
- Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.
Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.
Предлагаем ознакомиться: Замена нижних венцов бани своими руками
Для установки опор можно использовать специализированный станок, переносной мотоинструмент, или завернуть трубы вручную. Чем больше диаметр и количество винтовых свай, тем больше аргументов в пользу механизированного способа.
Для заворачивания опоры потребуется:
- Строительный отвес;
- Труба-ворот с длиной плеча не менее двух метров;
- Груз-балласт;
- Несколько десятков литров раствора глины в воде.
После установки всех винтовых свай на фундаментном поле натягивают разметочные шнуры и обрезают оголовки труб так, чтобы линия реза всех опор находилась в одной строго горизонтальной плоскости. На обрезанные стойки наваривают опорные площадки из стальных плит или полосок металла.
Делаем каркас
Перед сборкой стен бани из профилированного бруса нужно уложить на обвязку винтовые сваи. Каркас основания нашивают из массивного дубового бруса 150-200 мм или шлифованных шпал длиной 220-250 см.
Обвязочный материал крепят на винтовых сваях с помощью анкерных болтов с поднутрением головки, чтобы спрятать гайку в толщу древесины. Каждый участок обвязки перед фиксацией на винтовых сваях проверяют строительным уровнем и при необходимости выравнивают подкладкой шайб или тонкого металла. Один из вариантов обвязки фундамента бани на винтовых сваях приведен на видео
Собираем сруб
Если коробку бани собирают из профилированного бруса, то оставшиеся щели между венцами конопатят льняной путанкой с добавкой столярного клея. После сборки обвязочного каркаса на винтовые сваи на брус с помощью металлических уголков и «мотыльков» укладывают лаги чернового пола. Можно использовать доску сечением 150х40 мм и даже дюймовку, так как особой нагрузки черновая основа не испытывает.
