Вытяжной вентилятор с обратным клапаном: как сделать своими руками, установка бытового элемента на кухню

Где применяется устройство?

Вентиляционные системы устанавливаются не во всех помещениях – это нецелесообразно. Их монтируют в местах с повышенной влажностью, не подлежащих проветриванию (без окон), имеющих риски появления посторонних запахов, в многоквартирных домах, производственных предприятиях, в частных строениях. В типовых квартирах вытяжку устанавливают в ванне, на кухне, туалете непосредственно в вентиляционную шахту или в дополнительно приобретенное устройство.

В естественную вентиляцию (без наличия двигателя и вентилятора) клапан монтируют непосредственно на выходе каналов. Решетки использовать не рекомендуется – при всей эстетичности вида, при малой тяге вытяжка с решетками работать не будет.

В случае с принудительной вентиляцией антивозвратный клапан располагают перед/после вентилятора в зависимости от конструктивных особенностей системы. При установке за вентилятором возникает существенный минус – сложность при обслуживании и прочистке.

На кухне

На кухне принято использовать естественную вентиляцию с дополнительным привлечением принудительной вытяжки. Для этого на входе в шахтный канал устанавливают тройник. Один вход для вытяжки с клапаном (подсоединение к гофрорукаву), другой – для клапана, третий – непосредственно направляют в вентиляционную шахту.

На вытяжку также стоит установить клапан, т. к. при сильной тяге поток использованного воздуха будет возвращаться через саму вытяжку.

Вентиляционная «обратка» монтируется под потолком — это позволит утилизировать самую влажную и неприятную часть воздуха.

В санузле

В многоквартирных домах для ванны и туалета предусмотрена отдельная вытяжная шахта. В этом случае обратный клапан монтируется на входе в канал, он перекроет поступление воздуха из шахты.

Такая, удачно расположенная шахта предусмотрена не во всех домах. В зданиях старой застройки она может располагаться только в туалетной комнате. В этом случае проводят дополнительный рукав с коробом к ванне через стену. «Обратку» устанавливают и на входе в шахтный канал, и на входе в канал между санузлами. Это исключит перетекание запахов из туалета в ванную.

Третий вариант расположения вентиляционной шахты – только на кухне. Принцип исправления ситуации такой же, как и в предыдущем варианте. Устанавливается короб с отводкой канала через туалет в ванную. Обратных клапанов в таком случае два – в шахту на кухне, в канал в ванную.

Порядок проведения монтажа вентилятора

Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.

Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.

Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.

В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.

Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.

Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.

После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.

При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.

Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.

Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:

1. Убедитесь, что питание вентилятора отключено.
2. Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
3. Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
4. Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
5. Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
6. Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
7. Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
8. Установите переднюю панель.

Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.

Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер

Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.

Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.

В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.

После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.

Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.

Правильный монтаж

Обратный клапан может устанавливаться как в начале вентиляционного канала, так и в конце

Чтобы это осуществить, необходимо просверлить отверстия для крепления, но перед этим важно сделать правильную разметку. Для этого корпус прибора устанавливается в трубу воздуховода

После сверления происходит монтаж обратного клапана, лучше использовать дюбеля. Во время выполнения этой операции, следует помнить, что никаких зазоров быть не должно, даже если они появятся, то необходимо заделать их специальным герметиком на любой основе. Главное, чтобы он обеспечивал надежную и долговечную адгезию, а также обладал противогрибковыми свойствами.

Регулировка и настройка

Процесс регулирования параметров вентиляционной системы сводится к обеспечению на всех участках сети указанного в проекте уровня притока и оттока воздуха. Это довольно сложно выполнить без специализированного оборудования и опыта.

Тем не менее, вы можете попытаться внести коррективы, основываясь на следующих рекомендациях:

• Имеет смысл отводить избыточный воздух на участки сети с пропускной способностью ниже расчетных значений.
• Допустимый допуск для расхода воздуха в приточных и вытяжных установках составляет 10%.
• В первую очередь регулируются заслонки, расположенные ближе всего к вентилятору. Необходимый уровень сопротивления воздушному потоку устанавливается плавным поворотом заслонки.
• Мощность вентилятора регулируется путем изменения скорости вращения лопастей.

Демпферы и вентиляционные клапаны позволяют быстро и эффективно регулировать параметры вентиляционной системы. Управление может осуществляться вручную или автоматически, что позволяет построить климатическую систему любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей больших зданий или промышленных объектов.

Глушитель собственного производства:

Правила установки

Вне зависимости от выбранной конфигурации системы необходимо провести правильную планировку места установки клапанов. Следует провести этот этап таким образом, чтобы при любых комбинациях включенных вытяжных систем и вентиляторов обратную тягу удалось заблокировать. От того насколько точно соблюдены все необходимые моменты, зависит напрямую эффективность вентиляции. Как вариант — вытяжной вентилятор с клапаном можно ставить в окно.

При наличии единственного места для забора воздуха в вытяжной системе, выходящего на улицу, достаточно установить один клапан для профилактики обратной тяги. Когда топология отличается большей сложностью, как это бывает при установке нескольких вытяжек, задействуют такие правила:

1. Устанавливают обратный клапан на каждой ветви, которая объединяет магистральный воздуховод и место забора воздуха. Благодаря такой мере поток не перенаправляется в вытяжку, если она не была включена.
2. При выходе из системы вентиляции устанавливается дополнительное устройство. В этом не возникает необходимости, если канал обустроен абсолютно герметично. Но в большинстве случаев добиться этого не удаётся, поэтому вышеуказанная мера считается целесообразной.

Обратный клапан следует устанавливать там, где доступ к нему будет наиболее простым. Это требуется ещё и для того, чтобы можно было своевременно очищать этот элемент от жира и пыли. Уборка является необходимостью, иначе при обратной тяге заслонка не будет закрываться полностью. Некоторые производители устанавливают такой клапан на вытяжку или вентилятор, моделируя воздуховод. Тогда дополнительной защиты создавать не требуется.

Рекомендуем ознакомиться: Воздуховоды как часть системы дымоудаления

Элементы, которые монтируются в шахтах многоквартирных домов, заслуживают особого внимания. В систему общей вентиляции не попадает солнечный свет. Здесь постоянно господствуют положительные температуры. По каналам нередко проходит влажный воздух. Всё это в совокупности способствует созданию благоприятной среды для размножения болезнетворных микробов.

Иногда здесь могут жить грызуны и даже птицы. Качество воздуха, получаемого из таких систем, оставляет желать лучшего, так как управляющая компания не всегда своевременно проводит мероприятия по очистке этих шахт. Даже если санитарная обработка проводится регулярно, по возможности лучше избегать попадания воздуха в квартиру из этой системы.

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия. Для последнего варианта необходимо подобрать жесткий материал

Для последнего варианта необходимо подобрать жесткий материал

Также необходимо уделить внимание некоторым моментам:

• Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
• Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.

ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.

Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.

Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Монтаж прямоугольных канальных вентиляторов

В последнее время прямоугольные канальные вентиляторы разрабатываются для установки в любом положении (вертикальном, горизонтальном или под углом). Это относится ко всем канальным вентиляторам любого типа, за исключением крышных вентиляторов с обязательным горизонтальным монтажом.

Условием правильной работы канального вентилятора является обеспечение прямых участков без дополнительных компонентов системы вентиляции (фильтров, заслонок, распределителей и т.д.). Это условие позволяет избежать аэродинамических потерь в воздушном потоке. Исключение составляют вентиляционные клапаны, которые обеспечивают низкий уровень шума операционной системы.

Длина требуемого прямого участка на входе в канальный вентилятор должна быть не менее одного диаметра присоединяемого воздуховода и не менее трех таких диаметров на выходе.

Соблюдение этого правила гарантирует бесперебойную работу вентиляционной системы и отсутствие потери производительности.

Для крепления канального вентилятора к стене или потолку можно использовать отверстия, предусмотренные на фланцах. Это значительно облегчает крепление с помощью кронштейнов, специальных зажимов или других конструкций. Главное правило при креплении и соединении канального вентилятора с компонентами вентиляционной системы – все соединения должны обеспечивать герметичность и прочность.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Как устанавливается обратный клапан

Установка многостворчатой решетки и мембранной отдушины не представляет сложности и не нуждается в подробном описании. Элементы крепятся к стене и подключаются к воздуховодам согласно заводской инструкции.

Одно дополнение: при монтаже внешней решетки стеновой канал лучше утеплить. От прямого контакта выходящего воздуха с холодными стенками пары начнут конденсироваться. После остановки вентилятора вода замерзнет и образует наледь.

Если вы решили установить гравитационный обратный клапан для вытяжки, учтите такие нюансы:

1. Располагайте элемент на выходе из тройника, но в перевернутом положении, как сделано на фото. При неработающем вентиляторе заслонка будет открываться.

Тройник лучше располагать на вертикальном участке воздухопровода, а не под самым потолком. Тогда вы сможете соорудить декоративный короб и полностью спрятать трубу.
По бокам декоративного короба предусмотрите вентиляционные решетки, как предлагает домашний мастер на видео.
Не ставьте «хлопушку» и тройник близко ко входу в шахту. В этом месте поток поворачивает, образуется завихрение, заслонка может не закрыться до конца.
Не располагайте заслонку вертикально или под углом, как любят делать многие умельцы. В такой позиции створка неплотно закрывается либо не хочет открываться.

Вероятные ошибки

При подключении чаще всего допускаются следующие ошибки:

Монтаж выключателя внутри ванной комнаты. Согласно ПУЭ установка выключателей, розеток и других средств управления запрещена в туалетах и ванных.
Неаккуратность выполнения работ. При монтаже есть риск повреждения облицовки, из-за чего может потребоваться повторный ремонт в ванной

Важно внимательно выполнять все работы, особенно при креплении на саморезы.
Покупка проводов неподходящего сечения для подсоединения. По правилам техники безопасности минимальное сечение составляет 0,75 кв.мм. Кабели меньшего диаметра использовать нельзя

Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

Кабели меньшего диаметра использовать нельзя. Для более точного расчета существуют таблицы, позволяющие подобрать диаметр в зависимости от тока.

При использовании выносных датчиков, а не встроенных изначально в сам вентилятор, можно столкнуться со сложностями в эксплуатации. Сенсоры должны иметь высокий уровень влаго- и и пылезащищенности. К тому же эти устройства можно отнести к приборам управления, которые также запрещено размещать в ванной по правилам ПУЭ.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Нюансы обслуживания

Чтобы обустроить готовую вентиляцию, используют воздуховоды со стандартными габаритами прямоугольной или круглой формы. Для них предусматриваются готовые модели, в которых имеется обратный клапан. Зафиксировать его можно на любом участке. Монтаж в этом случае будет аналогичным процессу установки любого другого компонента вентиляционной системы. При этом клапан ставится в фасонном элементе, роль которого выполняет соединитель прямых каналов.

Если естественная и принудительная вентиляция работают попеременно, можно поставить обратный клапа, в соответствии с двумя типовыми решениями. Варианты, которые делают это возможным:

1. Тройник устанавливается около решётки вентиляции, при этом клапан фиксируется на отводке для естественной вентиляции.
2. Покупается решетка с особой конструкцией, содержащей сразу два отверстия. Они подходят под любые варианты вентиляции.
3. Чтобы смонтировать такую решетку, используются жидкие гвозди или обыкновенные саморезы. Второй вариант лучше, потому что он сделает более лёгким процесс ремонта, очистки и изменения конфигурации, если она потребуется. Для этого достаточно будет снять решетку. Если этот элемент установлен внутри помещения, требуется основательное уплотнение областей соединения стен и решётки.

В числе потенциальных проблем, связанных с решетками, установленными снаружи и имеющими жалюзи, является объединение. Способствует этому влага, содержащаяся в воздухе, выходящем из ванной или кухни. При отрицательных температурах она замерзает и тут же превращается в лёд. Какие проблемы это создает:

1. Створки прилегают к отверстиям вентиляции недостаточно плотно. В результате обратно в помещение поступает меньший объем воздуха, даже если сравнивать с абсолютным отсутствием какой-либо защиты.
2. Диаметр отверстия уменьшается в значительной степени. Соответственно, страдает и пропускная способность конструкции. Уменьшается воздухообмен. Кухонные вытяжки и вентиляторы испытывают увеличенные нагрузки.

Механический способ для этого подходит лучше всего, но при этом есть вероятность повреждения стороны корпуса, особенно если они сделаны из хрупкого пластика. Лучше, если указанный элемент будет жестким. С этим требованием хорошо справятся металлические элементы.

Как выбрать готовое изделие

В функционировании вентиляции главной проблемой является плохая тяга. Её усиливают путем комбинирования всех типов вентиляции с применением обратного клапана.

Выбирая обратный клапан необходимо учитывать совместимость всех устройств и механизмов по следующим факторам:

Форме и диаметру сечения каналов. Выбирайте клапан и вентилятор по размерам соответствующий вашему воздуховоду, чтобы не возникло проблем при монтаже. Разработано множество моделей клапанов с различными круглыми и квадратными формами и размерами. Обычно в быту применяются воздуховоды и обратные клапаны размером 100 мм. Надежно зарекомендовали себя квадратные клапаны, которые с легкостью крепятся в квадратных шахтах.
Материалу, из которого изготовлено изделие, должен соответствовать типу системы, чтобы не ухудшить ее функционирование. Ведь в естественной вентиляции затворы должны реагировать на малейшее колебание воздуха, значит состоять из тончайшего материала. А в производственных вытяжках устройства должны быть устойчивы в агрессивной среде и температурам, поэтому здесь применяют оцинкованную сталь или алюминий.
Назначению и устройству. Учесть, для какого помещения подбирается клапан. Он должен соответствовать мощности применяемого вентилятора, чтобы ее хватало на раскрытие лепестков. Например, если для санузла достаточно с коэффициентом 7, то для кухни – 10

Существуют готовые модели в комплекте вентилятора с клапаном.
Важно учитывать пропускную способность обратного клапана. В быту используют изделия с пропускной способностью 4-6 м/сек

Объем выводимого из квартиры воздуха не должен превышать проходимость общей вентиляционной шахты, иначе он будет распределяться по другим квартирам. В ином случае необходимо установить отдельный воздуховод с выводом на улицу.
По климатическим условиям некоторые устройства монтируются только внутри помещений, так как они не выносят низких температур. Например, бабочка от мороза быстрее покроется наледью. Для частного дома необходимо позаботиться от характерного задувания ветром и проникновения грызунов.
Правильно подобранный клапан служат гарантией качественной работы вашей вентиляции и комфортных условий для проживания.

Характеристики и свойства

Несмотря на простейшую конструкцию затворных приборов, они могут различаться по некоторым критериям:

По форме и размерам. Могут иметь форму круга, квадрата или прямоугольника. Наиболее популярным является прямоугольный обратный клапан.

Применение той или иной формы обусловлено размерами и формой воздушного канала, в который монтируется затворное устройство. Бытовые приборы обычно имеют округлую форму и ограничиваются диаметром 100-150 мм.

Диаметр же производственных устройств может достигать 800-1000 мм.

По материалу. Обратные клапаны могут быть алюминиевыми, стальными или пластиковыми. Самым распространенным в быту является пластиковый обратный клапан вентиляции.

Это оправдано из-за относительной дешевизны материала, а также из-за свойств пластика, которые позволяют сделать конструкцию легкой, достаточно прочной и бесшумной.

В промышленности, где высокие требования к производительности и надежности вентиляционных агрегатов, рекомендуется устанавливать металлические модели обратных клапанов.

Они имеют большую степень надежности и устойчивости к воздействиям агрессивной среды. Главным врагом устройств, выполненных из оцинкованной стали, конечно, является конденсат, который вызывает коррозию металла.

Поэтому от качества и толщины цинкового покрытия напрямую будет зависеть и срок службы агрегата.

По способу монтажа различают горизонтальные и вертикальные типы устройств. Выбор того или иного вида зависит от технических характеристик конкретного воздуховода и его места установки.

Вертикальный тип монтируется в потолке, горизонтальный — в стене.

По способу управления. Устройства могут иметь ручной или электрический режим работы. Ручное управление позволяет пользователю регулировать сечение воздуховода путем ручной настройки степени открытия заслонки клапанного механизма.

Данный тип управления получил распространение при монтаже гравитационной вентиляции.

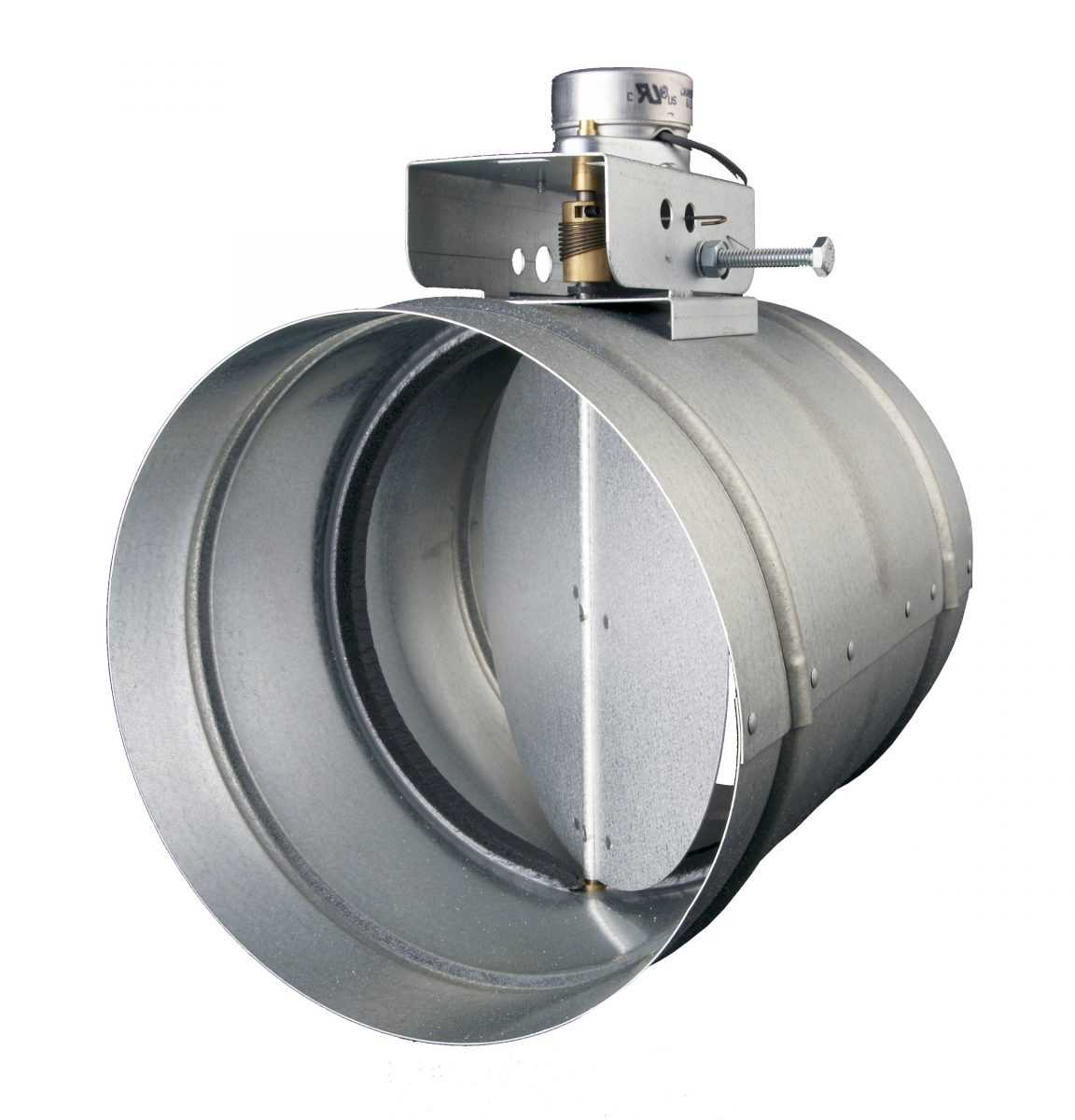

Модели с электроприводом работают в связке с электровентиляторами и управляются в автоматическом режиме, исходя из объема и воздушного напора.

Электрические клапаны могут управляться электронными датчиками, которые отслеживают мощность вращения вентилятора и, исходя из этих данных, регулируют степень открывания лепестков.

Также для ванной популярным решением является монтаж вытяжки с датчиком влажности, который регулирует степень раскрытия створок.

По наличию подогрева. Наличие подогрева в конструкции — очень важный параметр.

С помощью этой функции предотвращается обледенение и образование конденсата на элементах устройства.

По конструкции различают мембранные, однолепестковые, «бабочки» и решетки. Каждый из типов был описан выше.
