Водяной калорифер для приточной вентиляции: виды, устройство, принцип работы

Монтаж электрического аппарата

В электрокалориферах для приточной вентиляции главным параметром является их мощность. Во время подключения следует соблюдать технику безопасности. В электрических аппаратах применяется блок управления для контроля температурных показателей в квартире или производственных помещениях. Если температура падает ниже запрограммированной, то устройство автоматически включится. Термореле позволяет удерживать заданный режим и страхует от перегрева прибора.

Когда включены вентиляторы электрического калорифера, можно дополнительно подать питание на ТЭНы. Обычно это происходит с помощью кнопки «Пуск». Для безопасности в конструкции есть такие элементы:

1. 1. Защита от подачи электропитания на ТЭНы, если не включены вентиляторы.
2. 2. Тепловое реле. Оно необходимо для защиты двигателя во время остановки.
3. 3. Термореле. Не даёт корпусу устройства перегреться.

Также в конструкции могут присутствовать аварийный индикатор и диод, сигнализирующий о включении пускателя. Электрокалорифер дополняют автоматическим выключателем. Он прерывает цепь, к которой подключены ТЭНы. Для управления желательно устанавливать шкаф с автоматикой недалеко от устройства. Меньшее расстояние позволяет применять кабель меньшего сечения.

Источники

• https://oventilyacii.ru/ventilyaciya/kalorifer-dlya-pritochnoj-ventilyatsii.html
• https://VentingInfo.ru/sistemyventilyacii/kalorifer-dlya-pritochnoj-ventilyatsii-raschet-moshhnosti-vodyanogo-i-elektricheskogo-agregata-obvyazka-elektrokalorifera

Расчет мощности калорифера

Для правильного расчета калорифера необходимо определиться с исходными данными: производительностью, плотностью воздуха, уличной и желаемой температурой в помещении. Последние показатели чрезвычайно важны, поскольку от них зависит количество тепла, затрачиваемого на нагрев 1 м3 воздуха. Часть данных можно узнать из специальных таблиц.

Водяной прибор

Расчет мощности исходя из уличных температур Чтобы рассчитать площадь сечения водяного калорифера, применяют формулу Аф= L×ρул/3600 (ϑρ). Используются значения:

• L – производительность, которая выражается в м3/ч или кг/ч;
• pул – плотность воздуха на улице по таблице;
• ϑρ – массовая скорость воздуха в сечении.

Получив результат, подбирают для системы вентиляции один калорифер стандартного размера или несколько приборов так, чтобы площадь или сумма площадей были равны или чуть больше расчетного значения.

Массовый расход воздуха в кг/ч вычисляют по формуле G=L×pср:

pср– плотность воздуха при средней температуре.

pср рассчитывают по формуле (tул+tкон)/2:

• tул – уличная температура воздуха в самую холодную пятидневку года;
• tкон – желаемая температура в помещении.

Потом для среднего показателя определяют плотность по таблице.

Вычисляют расход тепла для прогрева воздуха по формуле: Q (Вт) = G×c×(tкон–tул)

Для примера будут рассчитаны данные, если известно:

• L – 10000 м3/ч (производительность указывается в документации);
• tкон – 21°C;
• tул – –25°C.

pср =(–25°C +21°C)/2=–2°C

Плотность воздуха при этой температуре – 1,303.

Массовый расход воздушной массы равен G=10000 м3/ч×1,303 кг/м3=13030кг/ч

Отсюда Q=13030/3600×1011×(21-(-25))=168325 Вт.

К этой величине необходимо добавить 10-15% для запаса мощности.

Паровой калорифер

Мощность парового калорифера определяют тем же способом, только для расчета G используют формулу G=Q/r. r – удельная теплота, образующаяся при конденсации пара в кДж/кг.

Электрический калорифер

Формула расчета мощности калорифера Для электрических приборов большую часть необходимых данных обычно указывает изготовитель, что значительно упрощает расчет нагрева воздуха и выбор калорифера. Несмотря на относительно низкую тепловую мощность, электрокалориферная система потребляет много электроэнергии, поэтому ее зачастую приходится подключать отдельным кабелем к щитку. Калориферы мощностью более 7 кВт запитывают от сети 380 В.

Потребляемый ток рассчитывают по формуле I=P/U, где P – мощность, а U – напряжение. Значение U зависит от особенностей подключения. Если подключение однофазное, U=220В, если трехфазное, U=660В.

Температуру нагрева рассчитывают по формуле T=2,98×P/L, где L – как и в других расчетах, производительность системы.

Специфика применения водяных калориферов для отопления

Тепловентиляторы водяного типа применяются для отопления помещений с большой площадью – магазинов или офисов. Они позволяют быстро просушить ковры или автомобильные кресла, поэтому могут использоваться на автомойках и в химчистках.

Водяные источники тепла оправданы для цокольных этажей с повышенным уровнем влажности. Их допускается устанавливать в гаражах, строительных вагонах, мастерских, на территории складов или цехов по изготовлению полимеров.

Канальные водяные воздухонагреватели подойдут для поддержания комфортной температуры в доме и на производстве. Энергосберегающее оборудование практически не потребляет электричество и газ, что позволяет сэкономить на оплате коммунальных услуг.

Расчёт водяного калорифера

Расчёт мощности калорифера, необходимой для обогрева конкретного помещения, проводят с учётом таких данных, как:

1. Объём (масса) приточного воздуха, который необходимо нагреть.
2. Начальная (внешняя) температура воздушных масс.
3. Целевая температура, до которой необходимо разогреть воздух перед подачей в комнату.
4. Температурный режим теплоносителя.

Расчёт калорифера производят исходя из площади поверхности подогрева и нужной мощности. Для каждой операции применяется своя формула. Рассчитать мощность калорифера можно только с учётом реальных данных в конкретных условиях, среди которых наиболее важные:

• способ подключения (к центральной теплосети или котельной);
• метод обвязки.

Расчёт мощности калорифера

Q_т – тепловая мощность калорифера, Вт;
L – расход воздуха, м³/час
ρ_возд – плотность воздуха. Плотность сухого воздуха при 15 °C на уровне моря составляет 1,225 кг/м³;
с_возд – удельная теплоёмкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С);
t_вн – температура воздуха на выходе из калорифера, °C;
t_нар – температура наружного воздуха, °C (температура воздуха наиболее холодной пятидневки обеспеченностью 0,92 согласно СП 131.13330.2012)

Расход теплоносителя на калорифер

G — расход воды на теплоснабжение калорифера, кг/ч;
3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч);
Q_т – тепловая мощность калорифера, Вт;
с_в – удельная теплоёмкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°C);
t_пр – температура теплоносителя (прямая линия), °C;
t_обр – температура теплоносителя (обратная линия), °C.

Диаграмма процесса нагрева воздуха

Определить потребную мощность калорифера можно с помощью специальных диаграмм. Количество необходимой энергии (Джоулей) для нагрева 1 килограмма воздуха производится с помощью i–d диаграммы влажного воздуха. Расчёт производится при условии, что процесс нагрева воздуха протекает при d = const (при неизменном влагосодержании). Далее, с учётом расчётного расхода воздуха, перевода единиц (Дж/с в кВт), определяется мощность калорифера.

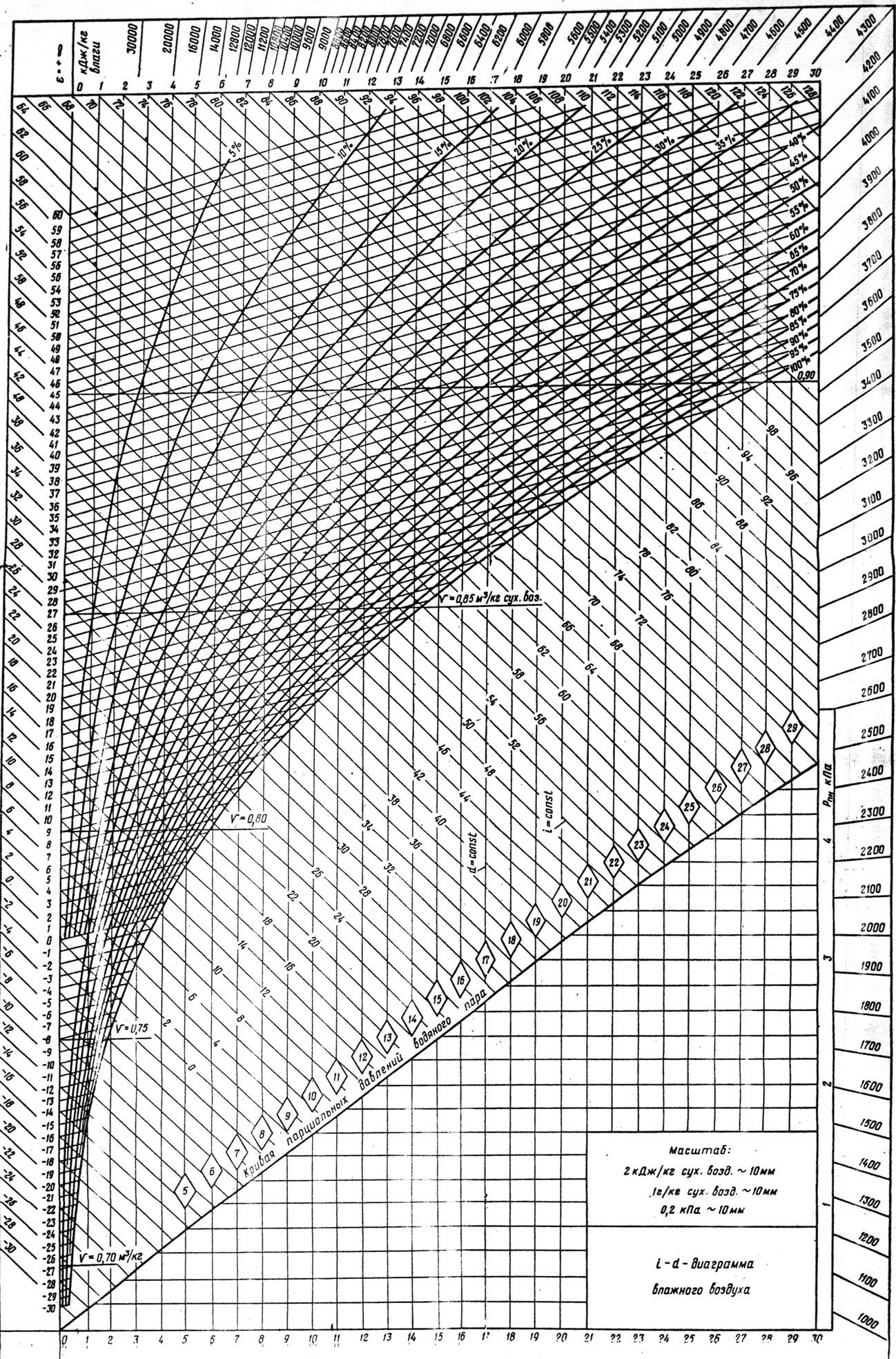

i–d диаграмма влажного воздуха

Для получения точных данных можно воспользоваться онлайн-калькуляторами, с помощью которых можно узнать показатель мощности, указав производительность и температуру. Так как производительность установки в результате постепенного износа может снижаться, рекомендуется заложить в расчёт запас мощности от 5 до 15%.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Преимущества и недостатки использования калорифера водяного

В устройствах можно менять давление и температуру теплоносителя

Достоинства калориферов, подключаемых к централизованной системе ГВС:

• простота установки, сравнимая с теми же операциями для отопительных труб;
• высокая скорость нагрева помещений произвольного размера;
• эксплуатационная безопасность;
• возможность регулировки потока нагретого воздуха;
• выверенный и строгий дизайн.

Основное его преимущество в сравнении с другими моделями – отсутствие дополнительных финансовых вложений (помимо расходов при покупке нового агрегата).

Основные схемы узлов управления

Схема №2

Существует как минимум несколько основных схем обвязки калориферов, которые имеют принципиальные отличия с точки зрения выбранной схемы регулирования и источника подачи тепла. Не существует однозначного ответа, какая из ниже описанных схем является правильной, все зависит от большого количества факторов (источник теплоснабжения и его возможности и требования по теплоносителю, уже установленное сетевое оборудование, величина свободного перепада давления на вводе в здание и т.д.).

Если система теплоснабжения приточной вентиляции работает на перепаде тепловой сети и подключена напрямую без промежуточных теплообменников, то в качестве управляющего органа устанавливают двухходовой линейный регулирующий клапан (схема №3), который гасит на себе избыточный перепад в точке подключения и выполняет главную функцию ограничения протока воды через калорифер. Но для того, чтобы защита от замерзания калорифера была обеспечена, на внутреннем контуре воздухонагревателя устанавливается циркуляционный насос, который обеспечивает постоянный расход на установке через дополнительную перемычку. Это классический способ количественного регулирования зонально на каждой приточной установке.

Схема №3

Не менее распространенными являются схемы теплоснабжения калориферов с установленными трехходовыми клапанами. Эти схемы могут работать в различных режимах регулирования в зависимости от положения клапана и места врезки перемычки.

Схема №4

Трехходовые клапана могут работать в режиме разделения потоков воды или в качестве смесительного органа (схема № 4). Если клапан установлен таким образом, что в зависимости от потребности установки в нагреве порт А (со стороны теплосети) открывается или закрывается, а циркуляция теплоносителя происходит через байпас клана (порты В и АВ), то имеет место самая распространенная схема количественного регулирования. Ее применение, как правило, ограничено предельным перепадом давления в центральной системе теплоснабжения, поэтому наиболее часто применяется в автономных системах теплоснабжения. Но при проектировании такой схемы необходимо учесть, что расход в системе теплоснабжения или на источнике тепла является не постоянным, поэтому сетевое насосное оборудование должно быть оснащено частотными преобразователями.

Схема № 5

Если необходимо обеспечить постоянный расход со стороны источника тепла, то в предыдущую схему следует добавить перед клапаном перемычку с установленными обратным клапаном и балансировочным вентилем (схема №5).

Если в схеме поменять перемычку и клапан местами, а циркуляцию воды во внутреннем контуре осуществлять через перемычку, то напор циркуляционного насоса в этом случае будет меньше на величину гидравлического сопротивления клапана. Расход теплоносителя со стороны теплосети останется постоянным, а клапан будет работать на свободном перепаде давления (схема №6).

Схема № 6

Принцип работы водяного калорифера

Приспособления для системы вентиляции, которые работают с использованием воды, устанавливают только в случае наличия отрегулированной и налаженной работы системы теплообеспечения или ГВС. Агрегат может подогревать воздушные массы до температуры +70…+100°С. Нагретый воздух используют в качестве источника дополнительного тепла на больших площадях – спортзалах, складах, супермаркетах, павильонах, производственных помещениях и теплицах.

Принцип работы приточной вентиляции с водяным калорифером похож на работу аналогичного бытового прибора для обогрева помещения, только вместо электрической спирали в качестве теплообменника выступает змеевик из металлических трубок, в которых циркулирует теплоноситель.

При этом сам процесс подогрева воздушных масс выглядит следующим образом:

• горячая жидкость из отопительной системы или сетей ГВС, подогретая до 80-180 градусов, идет в трубчатый теплообменник, который изготовлен из меди, стали, биметалла или алюминия;
• теплоноситель нагревает трубки, а они в свою очередь отдают тепловую энергию воздушным массам, проходящим через теплообменник;
• для равномерного распределения нагретого воздуха по помещению в приборе стоит вентилятор (он же отвечает за обратную подачу воздушных масс в калорифер).

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Благодаря использованию уже нагретого воздуха из отопительной системы агрегат экономит средства. Водяной нагреватель для вентиляционных сетей можно назвать прибором, который объединяет в себе качества конвектора, вентилятора и теплообменника.

Нагреватели для вентиляционных сетей работают только с воздухом, степень запыленности которого не превышает 0,5 мг/м³, а минимальная температура не ниже -20°С. Прибор монтируют внутри вентиляционной шахты и подбирают по ее параметрам (сечение и форма). Иногда для достижения нужной температуры воздуха последовательно устанавливают несколько менее мощных устройств, если одну конструкцию подходящей производительности не получится встроить в воздуховод.

Преимущества и недостатки

Целесообразно использование водяных нагревателей на производственных предприятиях, имеющих собственные коммуникации теплоснабжения. В этом случае агрегат будет максимально рентабельным.

К преимуществам устройств для подогрева воздуха причисляют следующее:

1. По сложности и трудоемкости монтаж водяного теплообменника можно сравнить с прокладкой труб отопления. Иными словами, проблем с установкой не возникнет.
2. Нагретые воздушные массы быстро отапливают даже помещение значительной площади.
3. Отсутствие сложных механических и электрических узлов обеспечивает безопасную работу.
4. Направлением потоков теплого воздуха можно управлять.
5. Во время работы нет повышенных нагрузок на электросеть, а поломка не спровоцирует возгорание. К слову, агрегат очень редко выходит из строя, потому что не имеет быстроизнашивающихся деталей.
6. Благодаря использованию горячей жидкости из тепловой сети техника не требует регулярных финансовых вложений.

Главный недостаток связан с тем, что калорифер нельзя использовать в бытовых целях в многоквартирных домах. Но в качестве альтернативы применяют аналогичные электрические устройства. Техника имеет внушительные размеры и требует контроля над температурой теплоносителя в тепловой сети, к которой она подключена. Подобное вентиляционное оборудование разрешено устанавливать только в местах, где температура окружающего воздуха не опускается ниже нуля градусов.

Обзор современных моделей

В продаже представлены водяные калориферы для сетей вентиляции разных марок. Наибольшей популярностью пользуются модели КСК, выпускаемые ЗАО Т.С.Т. Температура жидкости на входе составляет 150°С, а на выходе – 70°С. В агрегат можно подавать воздушные потоки с минимальной температурой -20°С. Рабочее давление жидкой среды составляет 1,2 МПа, а предельная температура – 190 градусов. Заявленный производителем рабочий ресурс составляет 13200 ч, что соответствует 11 годам службы. Нагревательные элемент калорифера выполнены из алюминия, а внешние конструкции – из углеродисто стали.

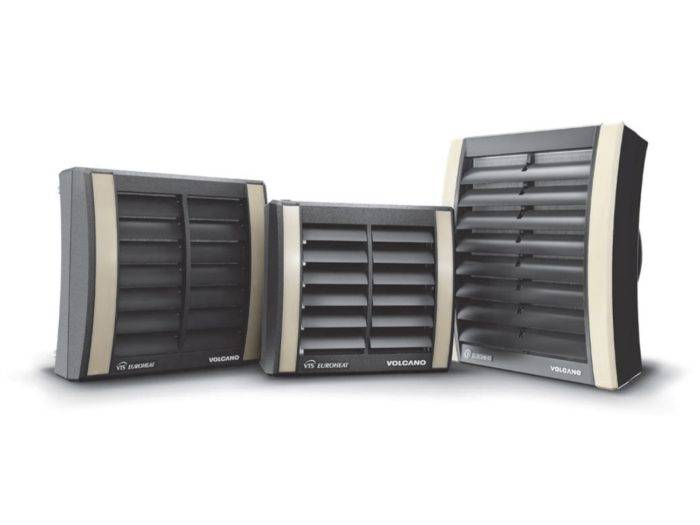

Тепловентиляторы компании Volcano mini ценят за компактные размеры, эргономичность и практичность. Для регулировки направления потока воздуха стоят управляемые жалюзи. Мощность техники доходит до 20 кВт, а предельная производительность – 200 кубометров в час. В агрегате имеется двухрядный теплообменник, в котором циркулирует 1,12 л жидкости. Предельное рабочее давление составляет 1,6 МПа, а температура рабочей среды – 120°С. Прибор укомплектован регулируемыми жалюзи и имеет 44 класс защиты. Устройство подходит для бытового и производственного использования.

Итальянские модели Galletti AREO укомплектованы теплообменником из сплава меди и алюминия, вентилятором и дренажным лотком. Бренд выпускает агрегаты с мощностью 8-130 кВт, в которых может циркулировать теплоноситель с температурой 7-95°С. Рабочее давление 10 бар. Температура воздушной среды – 10-40°С. Встроенный вентилятор имеет 3 скорости и защиту электродвигателя. Класс безопасности – IP 55.

Особенности конструкции приточных вентиляций

Основным предназначением вентиляционной приточной системы заключается в подаче чистого воздуха в помещение. В зависимости от сложности конструкции она может состоять из самых различных элементов. Классическая система состоит из следующих конструктивных элементов:

1. Клапан приточной вентиляции устанавливается для того, чтобы исключить вероятность попадания воздуха с улицы в помещение при выключении устройства. Этот конструктивный элемент важен при эксплуатации системы в зимний период при существенном снижении температуры. Клапан устанавливается также для защиты помещения от холодного воздуха и снега.
2. На наружной части системы устанавливается решетка, которая не позволяет проникнуть в помещение различных механических загрязнений. Форма и размеры защитной сетки могут существенно отличаться. Тот момент, что сетка устанавливается снаружи, определяет привлекательный стиль ее оформления. Для защиты решетки от воздействия окружающей среды ее изготавливают из нержавеющей стали. Толщина сетки может существенно отличаться, от чего зависит прочность конструкции.
3. Очистительные фильтры позволяют поддерживать качество подаваемого воздуха на довольно высоком уровне. Фильтры могут существенно отличаться по достаточно большому количеству признаков. Примером назовем то, что некоторые могут устанавливаться только для отсеивания песка, другие даже бактерий. Фильтры могут изготавливаться из самых различных материалов, некоторые изготавливаются при применении активного угля, другие представлены сеткой с малой перфорацией.
4. Некоторые системы могут проводить нагрев воздуха, для чего устанавливается специальный нагреваемый элемент. В зимний период нагревательный элемент позволяет существенно повысить комфорт в помещении. Кроме этого нагрев может проводится в автоматическом режиме или в зависимости от настроек терморегулятора. Единственным недостатком калорифера можно назвать высокое электропотребление. Если фильтр не справляется с поставленной задачей, то срок эксплуатации нагревательного элемента может существенно снизиться: мусор и насекомые покроют нагреватель, образуя налет, после чего он перегревается.
5. Вентилятор устанавливается в качестве активного элемента, за счет которого происходит нагнетание воздуха. Как правило, вентилятор защищается с обеих сторон, так как попадание крупного объекта может привести к деформации вентилятора.
6. Вентилятор получает вращение от установленного электрического двигателя. Его основными параметрами является потребительская мощность и количество оборотов в минуту. Чем больше потребительская мощность, тем выше энергетические затраты.
7. Приточная система вентиляции имеют элементы, которые предназначены для поглощения вибрации и звука. Изоляционные материалы позволяют сделать систему тихой, за счет чего повышается комфорт в помещении.

Кроме этого не стоит забывать о трубопроводе, по которому проводится подача воздуха. Они могут имеют круглое или прямоугольное сечение, изготавливаться при использовании различного металла.

Рекомендации по монтажу

Напольный монтаж водяного калорифера

Освоить технику монтажа калориферов приточного типа совсем несложно. Потребуется внимательно изучить инструкцию по сборке, а затем строго следовать ее указаниям. Перед началом работ учитывается, что бытовые модели даже сравнительно малого веса навешиваются на основу, прочность которой проверяется заранее. Для этого подойдут крепкие бетонные или кирпичные стены; причем деревянные и гипсокартонные перегородки сразу же выбраковываются. Далее определяются с необходимостью использования термостата защиты от промерзания каналов приточной вентиляции. Если в этом месте возможно понижение температуры ниже нормы – установка термического стабилизатора считается обязательной.

Порядок проведения монтажных работ:

1. На выбранное место устанавливается металлическая рама в виде кронштейна с отверстиями для крепления корпуса (монтажная консоль).
2. Подвешивается корпус калорифера, к которому затем в указанной в инструкции последовательности подключаются трубы с комплектом запорной арматуры.
3. Сюда же монтируется смесительный узел, если его не успели установить до начала монтажных работ.

Монтируют калориферы на бетонные стены под декоративные панели

Врезаться в систему отопления допускается двумя способами. В первом случае применяются соединительные фитинги или муфты с прокладками, а при втором подходе используется сварка. Последний вариант более надежен, но его применение недопустимо при наличии гибких соединений.

Одно из слабых мест монтируемой конструкции – теплообменные патрубки, подвергающиеся постоянным деформациям. Повысить надежность системы в зоне их расположения поможет замена жестких стальных трубок гибкими шлангами. Такой прием приведет к снижению нагрузки на патрубки, которые в местах сочленения дополнительно уплотняются посредством герметичного состава.

Если корпус калорифера закреплен на неподвижной и прочной основе, допускается подключение посредством жестких труб. Если при эксплуатации предполагается перенос или смещение прибора с рабочего места, необходимо использовать гибкую подводку. На завершающей стадии монтажа прибор поверяется на работоспособность.

Подбор промышленных калориферов

Определившись с первичным источником нагрева, подбираем вид воздухонагревателя. Первый вопрос – в каких условиях и в пределах каких температурныхрежимов он будет работать. Второй – степень загрязненности теплоносителя и воздуха.Если эксплуатация теплообменников происходит при плохихусловиях с температурой воздуха от — 20°С и ниже, имеет смысл остановить свой выбор на воздухонагревателях ТВВ, КП и КФБ. Это биметаллическиекалориферы, в качестве теплообменного элемента у которых (по аналогу КСк и КПСк) применяется металлическая труба с алюминиевым оребрением.Принципиальное же их различие заключается в следующем:

1. Увеличенная площадь для прохода теплоносителя. Особенно важный фактор для эксплуатации в условиях низких температур наружного воздуха.Уменьшается возможность зарастания грязью, а в случае с паровыми воздухонагревателями – накипью. Что, во-первых, продлевает общий сроких службы; во-вторых, при загрязненном теплоносителе предотвращает полное перекрытие внутреннего сечения и соответственно замораживаниетеплообменника; в-третьих — теплотехнические характеристики стабильны на протяжении более длительного времени.2. Толщина алюминиевого ребра у этих воздухонагревателей больше, чем у КСк и КПСк, что способствует меньшей механической деформациинагревательного элемента в процессе транспортировки и эксплуатации. А увеличенный шаг алюминиевого оребрения способствует меньшемузабиванию межреберного пространства грязью и пылью, и соответственно, снижению аэродинамического сопротивления

Это положительно сказываетсяпри эксплуатации калориферов в сооружениях с повышенной запыленностью и загрязненностью воздуха, и, что опять же немаловажно, при эксплуатациив условиях пониженных температур, где рекомендуемая массовая скорость во фронтальном сечении при подборе калориферов – до 3,5 кг/м2*с.3. Меньшее гидравлическое сопротивление

Все вышеперечисленные факторы способствуют тому, что на протяжении многих лет, предприятия горнодобывающей промышленности выбирают для созданиятехнологического тепла — калориферы водяные ТВВ и паровые КП, а для компоновки воздухонагревательных установок калориферы КФБ 10 А4, имеющие существенныепреимущества при плохих условиях эксплуатации в регионах с низкими температурными режимами.

Доставка до покупателей приобретенных промышленных калориферов осуществляется, как на условиях самовывоза, так и автотранспортом нашего предприятия. Широкопрактикуется отправка оборудования транспортно-экспедиционными компаниями, при этом до местных терминалов транспортных компаний воздухонагреватели довозятся бесплатно.

Схема работы

(1)— при t нар. 28°С 70% отн.влажн. или 23.7°С мокр.терм. и t внутр. 22°С

(2)— при t нар. 7°С сух.терм. или 6°С мокр.терм. и 20°С и 40% отн.влаж. внутреннего воздуха

* — 1ф под заказ

** — в зимний период, для установок с водяным калорифером совместная работа теплового насоса и калорифера возможна только при применении незамерзающего теплоносителя, при необходимости требуется указать при заказе.

*** — температура подаваемого теплоносителя должна находиться в диапазоне 90/70 ºС.

• Регулировка скорости;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).​

Конструкция установки CLIMATE

1. Фильтры EU-4

Страна-производитель ткани: Германия

Тип: кассетные, регенерируемые

2. Вентиляторы

Страна-производитель: Германия

Тип: радиальный, двустороннего всасывания

3. Компрессор фреонового контура

Производитель: Mitsubishi Electric

Тип: роторный.

Гарантированный ресурс: более 80 000 часов, или более 10 лет непрерывной работы

4.Электрический нагреватель

— (стандартная комплектация)

5. Водяной калорифер (комплектация под заказ)

Страна-производитель: Россия

6. Энегроэффективные теплообменники

Страна-производитель: Россия

Тип: оребренные, медно-алюминиевые, шестирядные

7. Автоматика

Страна-производитель: Россия

8. Теплоизолированный корпус системы крепления без потери высоты

Система автоматизированного управления

• Полная самодиагностика при включении;​
• Протоколирование работы установки с записью в энергонезависимую память;​
• Процедура модернизации программного обеспечения;​
• Автоматическое переключение режимов «нагрев/охлаждение» согласно показаниям температурных датчиков и настроек пользователя;
• Наличие сервисного режима-просмотра показаний каждого температурного датчика;
• Регулировка скорости;
• Возможность интеграции в систему диспетчеризации, удаленного управления через локальную сеть «Ethernet»;
• Возможность управления через приложение с Вашего смартфона (OS Android, опция).

Приточно-вытяжные установки с водяным калорифером являются наиболее энергоэффективным вентиляционным оборудованием. Для выполнения всех возложенных на них функций (включая подогрев приточного воздуха) затрачивается минимальное количество электроэнергии. Водяной калорифер (или нагреватель) использует для нагрева приточного воздуха тепловую энергию, поступающую из системы отопления. Подключение калорифера к системе отопления осуществляется через смесительный узел с двух- или трехходовым вентилем. Выбор вентиля определяется особенностями системы теплоснабжения. Водяной калорифер может подключаться как к центральной системе отопления, так и к автономной (в частности, к газовому котлу в собственном доме или коттедже).

Особенно актуальными подобные вентиляционные устройства являются для зданий с ограниченной нагрузкой на электросети. Монтаж установки с водяным нагревателем сложнее и дороже, чем с установки с электрическим калорифером, но затраченные средства быстро окупаются за счет экономии электроэнергии в процессе эксплуатации оборудования.

Дополнительными преимуществами эксплуатации именно этого вентиляционного оборудования являются:

• компактные габариты;
• минимальный уровень шума;
• возможность регулирования скорости вращения вентилятора;
• защита рекуператора от обмерзания.

Комплектация приточно-вытяжной установки с водяным калорифером включает в себя:

• приточный и вытяжной вентиляторы;
• рекуператор;
• калорифер;
• смесительный узел с насосом;
• решетки и фильтры очистки;
• воздуховод;
• системы автоматики.

Выбор приточно-вытяжной установки осуществляется по производительности (куб.м воздуха в час) и мощности нагрева.

Калориферы для приточной вентиляции применяют в тех случаях, когда нужно обеспечить поступление во внутреннее помещение свежего воздуха извне при низких температурах. Летом наладить воздухообмен в жилых домах и на производственных предприятиях достаточно просто: при установке приточного вентилятора нужно только рассчитать его мощность для конкретной площади. Если же воздух снаружи холодный, то его прямое поступление внутрь здания ведёт к потере тепла.

Сбалансировать разницу температур, при этом освежая воздух, можно при помощи калорифера, который устанавливается непосредственно в системе вентиляции. Приходящий с улицы воздушный поток достигает необходимых параметров, проходя через систему фильтрации, нагревающие и охлаждающие элементы. Кроме этого, регулируется и содержание влаги.

Подбор и расчет элементов обвязки

Элементы обвязки калорифера

Состав системы унифицирован и одинаков для всех типов подключения:

• Запорная арматура. Краны для перекрытия водного потока. Изготавливаются из стали и латуни. Для труб диаметром до 40 мм – арматура с резьбой, свыше 40 мм – фланцевая. Подбирается исходя из мощности калорифера.
• Обратные клапаны. Барьер на пути оттока воды. Монтируется на обратном трубопроводе или основной перемычке. Зависят от диаметра трубопровода.
• Привод и клапан регулировки. Основная часть обвязочного узла. В зависимости от типа обвязки используется трехходовой или двухходовой. С помощью клапанов регулируется мощность калорифера. Привод снижает вероятность замерзания системы. Если автоматика сигнализирует о критически низкой температуре, то привод максимально открывает заслонку, увеличивая интенсивность потока.
• Манометры, термометры. Позволяют оператору отслеживать основные параметры. Подбираются по расчету.
• Кран для слива и удаления воздуха. После заполнения системы тепловым носителем удаляются излишки воздуха. Кран слива необходим для опорожнения системы. Подбирается по расчету.
• Клапан балансировки. Уравнивает давление воды между калориферами. Подбирается по проекту.
• Насос. Обеспечивает беспрерывную циркуляцию теплоносителя по внутреннему контуру. Подбирается исходя из объёма системы.
• Грязевик. Устройство для фильтрации воды. Преимущественно применяется сетка с ячейкой 500 микрон.

Правильно рассчитать элементы обвязки на основании исходных данных, проекта и пожеланий заказчика можно только, имея высокую квалификацию.

Пример проекта обвязки

Компания «Мега.ру» располагает всеми средствами и квалифицированным персоналом для выполнения проектов любой сложности. Более подробную информацию вы можете получить при личном обращении за консультацией. Все способы связи с нами указаны на странице «Контакты».
