Как уложить водяной теплый пол под плитку – правила укладки своими руками

Достоинства и недостатки системы

Особенность конструкции заключается в максимально равномерном распределении тепла по всей напольной поверхности, а также полноценный прогрев воздушных масс внутри обогреваемого помещения.

Кроме всего прочего, такая система обладает целым рядом неоспоримых достоинств, среди которых:

• возможность использования в качестве эффективного альтернативного источника основной отопительной системы;
• отсутствие в интерьере неэстетичных и выступающих элементов обогрева, включая трубы и радиаторные батареи;
• практически неограниченный срок службы в условиях соблюдения правил эксплуатации отопительной системы;
• получение равномерного прогрева общей площади обогреваемой поверхности, при отсутствии перегревов и недостаточного нагрева локальных участков;
• возможность установить оптимальный температурный режим нагрева, время включения и выключения системы при помощи терморегулятора;
• пригодность для установки не только в жилых, но и офисных или социально значимых помещениях;
• отсутствует необходимость приобретать дорогостоящее и достаточно громоздкое газовое или твердотопливное оборудование.

Самостоятельное обустройство отопительной электрической системы «теплый пол» не потребует приобретения дорогостоящих профессиональных инструментов или наличия каких-либо особых навыков.

К существенным недостаткам электрической системы обогрева относятся высокие расходы на оплату теплового носителя, необходимость обустройства мощной и не перегревающейся электропроводки, дополненной эффективной системой надежного заземления и защитного отключения.

Нагревательные кабели излучают электромагнитное поле, способное оказывать негативное воздействие на человека. Следует отметить, что такой вариант отопительной системы не подходит для монтажа в помещениях с низкими потолками.

Неоспоримым преимуществом электрической конструкции «теплые полы» является абсолютно полная совместимость с различными видами напольного покрытия, включая традиционный кафель, современный керамогранит и дорогостоящий натуральный камень.

Уход за теплым покрытием с плиткой

Многие после установки теплого пола под кафельную плитку интересуются тем, нужно ли как-то по-особенному ухаживать за таким напольным покрытием.

Однако уход за ним ничем не отличается от ухода за обычным напольным плиточным покрытием, где нет под ним обогрева. Вы можете смело применять все те же моющие средства, как и обычно при мойке плитки.

Однако нюансы в плане ухода все же небольшие существуют. Вот они:

• проводите влажную уборку пола почаще, поскольку он способен быстро сохнуть, а это способствует быстрому распространению пыли по помещению, что негативно отражается на здоровье жителей квартиры или дома;
• не применяйте для уборки средства, содержащие кислоту, а для придания покрытию блеска используйте теплую воду с размешанным в ней нашатырем в количестве одной столовой ложки;
• устаревшую грязь с плитки можно стереть при помощи смеси из жидкого мыла и сахарного песка, оставив ее на полу на 15 минут, а затем смыв чистой и теплой водой;
• плитку от мусора нужно чистить мягкой щеткой, особенно это касается твердых частиц грязи, которые царапают поверхность;
• не нужно специально передвигать мебель, чтобы она не находилась в местах непосредственного обогрева, так как это может негативно сказаться скорее на мебели, а не на поле.

Все эти нюансы и рекомендации позволят значительно увеличить срок эксплуатации вашего теплого пола.

Решение по укладке теплого пола под кафельную плитку отличное тем, что ваше помещение будет не только иметь красивый вид, но и хорошо обогреваться, так как обычное отопление не всегда способно оправдать наши ожидания в плане обогрева.

Укладка армирующей сетки

После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.

Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.

Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Пошаговый монтаж теплого пола

Проведя все необходимые расчеты, выбрав должные материалы, следует приступать непосредственно к работе.

Монтаж теплого водяного пола имеет несколько последовательных этапов:

1. С пола снимают старое покрытие, если монтажные работы проводятся в жилом доме.
2. Основание внимательно осматривают на предмет наличия дефектов, сколов, выемок. При необходимости все дефекты следует устранить, например, с помощью цементного раствора.
3. Отдельным этапом намечают точки установки коллекторных шкафов, подготавливаются каналы для строительных конструкций.
4. После окончания всех подготовительных работ основание следует пропылесосить, чтобы удалить всю пыль и остатки мусора.
5. Используя лазерный или водяной уровень, производится разметка. Мастеру необходимо отметить точки расположения чистого пола.
6. Укладка полиэтиленовой пленки производится внахлест, чтобы каждая полоска перекрывала предыдущую ленту на 10 см. Обязательно следят, чтобы полиэтилен заходил на стену.
7. Утеплитель (наиболее часто в виде плит) плотно соединяют между собой, чтобы оставались минимальные линии швов. Если планируется укладка второго слоя утеплителя, следует производить монтаж в перпендикулярном направлении относительно первого слоя.
8. В центре каждой плиты и в местах стыков производят крепление с помощью дюбелей. Также швы закрывают строительным скотчем.
9. Самый ответственный этап заключается в укладке отопительных труб. Раскладку контура производят в соответствии с выбранной схемой. Одновременно монтируют коллекторный шкаф. Раскладку труб начинают с наиболее удаленной точки от коллектора.
10. Демпферную ленту прокладывают по периметру помещения.
11. Перед укладкой труб на них одевают теплоизоляцию, а затем крепят составные части контура к основанию с помощью специальных скоб.
12. Трубы подключают к коллектору.
13. Поверх сформированного контура укладывают армирующую сетку, выполненную из металла или пластика.
14. Следующим этапом готовится цементный раствор для стяжки.

На стенах расставляют маяки на уровне чистого пола. С пола убирают все лишние предметы, а затем производят заливку стяжки.

Для застывания цементного раствора дается время, в течение которого необходимо смачивать водой поверхность стяжки (предотвращает от появления трещин). Лишь после полного застывания бетонного основания можно приступать к укладке финишного покрытия.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.
• Полипропилен.

  Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

  Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Преимущества и недостатки водяных полов

Для жильцов дома оптимально, если прогрев помещения осуществляется равномерно и источник обогрева располагается снизу. При обогреве помещения с помощью радиаторов происходит конверсия воздуха от поверхности пола к воздуху, при этом теплый воздух движется вверх, а холодный спускается вниз. Водяные полы позволяют получать чуть более высокую температуру в области ног и несколько более низкую в области головы, что более комфортно для жильцов.

Схема нагрева помещения радиаторами и теплым полом

Основные достоинства водяного пола:

• отопление осуществляется излучением, а не конверсионным способом;
• поскольку нет конверсии воздуха, нет и циркуляции пылевых потоков;
• нет необходимости в радиаторах, которые не всегда эстетичны;
• если радиаторы все же есть в наличии, они совместимы с водяным полом;
• нет условий для возникновения сырых углов в помещении, а также развития грибка;
• поддерживается оптимальная влажность в помещении;
• водяные полы легче содержать в чистоте, чем радиаторные батареи;
• отсутствует опасность ожогов;
• способность системы к саморегулированию (при поступлении извне холодного воздуха, водяной пол повышает отдачу тепла, и наоборот, если температура в помещении повышается под действием, скажем, солнечных лучей, происходит снижение теплообмена);
• в сравнении с отоплением радиаторами, водяные полы экономнее на 25-30%;
• срок службы водяного пола ограничен лишь сроком жизни труб, применяемых в системе.

Помимо преимуществ, есть у водяных полов и минусы:

• водяные полы редко разрешены к использованию в многоквартирных домах из-за недостаточной крепости перекрытий, а также из-за зависимости от системы центрального отопления (увеличенная нагрузка и потребность в более мощных насосах);
• водяные полы существенно уменьшают высоту помещения, поскольку для обустройства системы необходимо повышение уровня пола (минимум на 10 сантиметров).

Преимущества и недостатки системы

• высокая энергетическая эффективность;
• надежность;
• длительный, не менее 50 лет, срок службы.

ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от радиаторов и более эффективно использовать пространство комнаты. Особенно важен этот момент в помещениях небольшого размера.

Наряду с преимуществами, у системы есть ряд недостатков. Самый значительный – невозможность его использования в многоквартирных домах с центральным отоплением.

Теоретически можно подать заявку в обслуживающую МКД организацию, пройти бесконечный цикл проверок и согласований и получить добро на монтаж системы. Практически – положительное решение этого вопроса скорее исключение из общей практики.

Отказ УК на установку теплого пола в МКД вполне обоснован. Давление и температура в централизованной отопительной системе высокое, поэтому даже малейшая ошибка при монтаже может обернуться самыми неприятными последствиями для владельцев квартиры и соседей снизу. При аварии и соседи сверху надолго останутся без отопления. В связи с этим в многоквартирных домах стоит останавливать выбор на установке электрического теплого пола.

При выборе телого пола важно, чтобы у дома была хорошая теплоизоляция

К минусам также можно отнести высокую стоимость оборудования и длительность процесса монтажа. На укладку всех слоев пирога необходимо не менее 30 дней.

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Одно из главных условий качественного функционирования системы теплого пола – качественная теплоизоляция строения. Теплопотери свыше 100 Вт/м2 сделают работу данного вида ОС неэффективной.

Способы укладки пола под плитку своими руками

Есть несколько технологий по укладке тёплого водяного пола, и прежде чем остановить свой выбор на каком-то варианте, необходимо учесть особенности помещения и перекрытий, и ознакомиться со всеми способами более подробно.

Со стяжкой

Данный метод наиболее популярен, суть в том, что уложенная тёплая система заливается цементно-бетонным раствором. Бетонная поверхность должна быть ровная, без пустот, иначе это может вызвать деформацию конструкции. На высохший раствор укладывается керамическая плитка.

С лагами

Этот способ применяется чаще в деревянных домах, в которых перекрытия не выдержат тяжести стяжки из бетона. Монтируются лаги из дерева, между которыми стелиться утеплитель — пенополистирольные плиты или минеральная вата. Укладка производится двумя методами — модулями из ДСП, в которых проделываются пазы для контура и реечным, трубы монтируются в пластины размещённые между рейками.

После установки контура поверх стелиться настил из гипсоволокна, на него крепится плитка.

Настильный метод

Для укладки труб используются пенополистирольные плиты с бобышками. Плюс данного способа — простой монтаж. Рекомендован для помещений с низкими потолками или если не возможен монтаж со стяжкой, из-за тяжести конструкции. В качестве подложки под керамику используется влагостойкий материал — гипсоволокно.

Подводя итог можно сказать, что водяной тёплый пол со стяжкой самый подходящий вариант под плитку, если позволяют технические характеристики помещения. Так как контур проще спрятать в стяжку, нежели в тонкий слой плиточного клея. Кроме того, монтаж керамики на данную поверхность прост, ведь плоскость получается ровная. А вот с деревянными конструкциями получить идеально гладкое покрытие сложно.

Этапы укладки плитки на пол

Разложите плитку на полу “на сухую”. Это даст возможность разметить подрезку

При этом важно учитывать размеры швов.
Очистите от пыли и обработайте грунтовкой обратную сторону плиток и пол.
Разведите небольшую порцию плиточного клея согласно инструкции, указанной на упаковке.
Зубчатым шпателем нанесите равномерный слой раствора на небольшом участке пола, равном 1-2 плиткам, поскольку он быстро высыхает и становится непригодным для работы. Можно наносить клей и на саму плитку.
Уложите 1 ряд плитки, вставив между ними пластиковые крестики для того, чтобы сделать равномерные швы между ними. Проверьте уложенный ряд уровнем

Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Проверьте уложенный ряд уровнем. Если плитка выступает, ее следует немного осадить аккуратными движениями взад-вперед. Можно воспользоваться киянкой, чтобы немного подбить ее. Если она располагается ниже уровня, то ее следует аккуратно оторвать от пола и нанести на нее еще немного клеевого раствора. Если швы расходятся, нужно у стен установить клинья. Для надежности можно закрепить ряд плиток малярной лентой.
Аналогично укладывайте последующие ряды плиток, не забывая проверять уровнем перепады между ними. Излишки клея можно удалять с помощью крестиков и протирать плитку влажной губкой.
Последний ряд нужно вымерить и сделать подрезку элементов, после чего уложить их аналогично предыдущим рядам.
После высыхания клея можно приступать к затирке швов. Для этого разведите по инструкции фугу и нанесите на швы с помощью резинового шпателя. Не дожидаясь, пока фуга высохнет, удалите ее с поверхности кафеля влажной губкой.

Придерживаясь всех инструкций и рекомендаций, укладка плитки на теплый пол своими руками не составит большого труда. Вам не придется прибегать к помощи специалистов.

Виды труб и способы их укладки под плитку

Для самостоятельного обустройства отопительной системы «теплый пол» под плитку, очень важно грамотно выбрать трубы, благодаря которым будет осуществляться перемещение теплового носителя. На данный момент с этой целью применяются металлопластиковые трубы, а также трубопроводы на основе поливинилхлорида или полиэтиленов низкого давления

Оба варианта труб имеют как достоинства, так и некоторые недостатки, но вполне подходят для укладки под финишное напольное покрытие, представленное керамической, кафельной плиткой или керамогранитом.

Укладка пола улиткой

Основных способов укладки трубопровода в системе «теплый пол» несколько, но наиболее удобными для самостоятельного выполнения и самыми удачным, с точки зрения тепловой эффективности, являются варианты «Улитка» и «Змейка», а также «Сдвоенная змейка». В небольших по площади помещениях оптимальной для укладки трубопровода под плитку является схема «Змейка», а в больших помещениях целесообразно отдавать предпочтение схеме «Улитка» или «Спираль».

Блок 1

Укладка системы обогрева под бетонную стяжку

Такой способ укладки предполагает укладку труб на заранее подготовленное основание с обязательной фиксацией. Для крепления используются специальные хомуты, устанавливаемые с шагом в метр на поверхности арматурной сетки. В этом случае необходимо придерживаться минимального расстояния между укладываемыми трубами в 10см.

Пол под стяжку

Водных контуров может быть несколько, но все они в обязательном порядке присоединяются к коллектору, после чего, посредством подачи воды под высоким давлением, осуществляется проверка всей системы на герметичность. Если протечки отсутствуют, то выполняется бетонная стяжка высотой в 50-70мм. С этой целью используется, как правило, традиционный цементно-песчаный раствор, застывающий за три недели, или самовыравнивающаяся смесь, которая просыхает в течение полутора недель.

Важно помнить, что в процессе обустройства бетонной стяжки, трубопровод обязательно должен быть заполнен тепловым носителем при рабочем, стандартном давлении.

Настильный способ укладки

Обустройство системы «теплый водяной пол» достаточно часто осуществляется настильным способом, который заключается в укладке трубопровода в заранее подготовленный настил, представленный пластиковыми или деревянными модулями со специальными продольными углублениями и надежными креплениями.

Укладка пола на настил

Настильный способ укладки предполагает монтаж специальной подложки, имеющей повышенные гидроизолирующие и теплоизолирующие характеристики, что способствует очень эффективному снижению тепловых потерь.

Блок 2

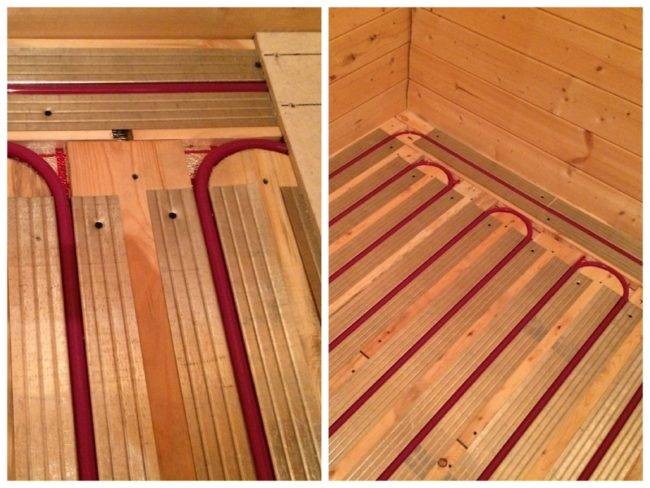

Укладка теплого пола своими руками на деревянную основу

Деревянные полы включают в себя несколько составляющих, представленных черновой укладкой, теплоизоляцией и гидроизолирующим слоем, чистовым основанием и финишным напольным покрытием, поэтому при монтаже системы «теплый пол» нужно в обязательном порядке учитывать следующие особенности:

• деревянные полы в новом жилом строении способны давать очень большую усадку, которая часто составляет почти 5% от изначального объёма;
• древесина обладает высокой чувствительностью к любым микроклиматическим изменениям в помещении, поэтому перепады влажности и температурных показателей могут стать основной причиной пересыхания, растрескивания или гниения деревянной основы.

Водяной пол на деревянном перекрытии

Укладка системы «водяные теплые полы» на деревянном основании может осуществляться несколькими способами:

• С применением фрезерованных сборных оснований. Вариант предполагает использование ДСП-плит со специальными укладочными канавками, обеспечивающими эффективное распределение монтируемого трубопровода с тепловым носителем.
• С применением специальных реечных конструкций. Вариант заключается в использовании реек, которые набиваются с определенным зазором, соответствующем стандартному диаметру труб с тепловым носителем.

Особой популярностью пользуется вариант с применением современных полимерных матов, которые позволяют решить все вопросы, связанные с тепловыми потерями, деформациями и излишним увлажнением чернового настила.

Требуется отметить, что укладка труб около наружных стен, выполняется с меньшим расстоянием, а в центральной части помещения – с большим, что позволяет сделать интенсивность нагрева оптимальной.
