Настильная система водяного теплого пола
Деревянная конструкция (бывает модульной или реечной). Водопроводная система этого типа устанавливается на лаги, между которыми находится теплоизоляционный слой из минеральной ваты, стекловаты и других материалов.
Бетонная и сухая настильная системы
Основным отличием настильной системы является отсутствие мокрого процесса, благодаря чему значительно сокращается время установки. Устройство теплого пола этого типа сделано таким образом, что его можно использовать сразу после укладки.
Второй отличительной чертой является наличие в продаже готовых элементов – утеплителей с пазами или бобышками, отражательных пластин, использование которых положительно сказывается на скорости укладки пола. Третья отличительная черта настильной системы – пол быстро нагревается и остывает.
Монтаж пола сухим способом
Кроме этого, пол не рассчитан на установку поверх себя кафеля, камня и других тяжелых материалов, масса и толщина которых будет мешать обогреву жилого помещения. Разрешается использовать только деревянные материалы и линолеум, то есть, легкие напольные покрытия.
Слои настильной системы теплого пола (сверху вниз):
Напольные покрытия бывают деревянные (паркет, ламинат) или из линолеума;

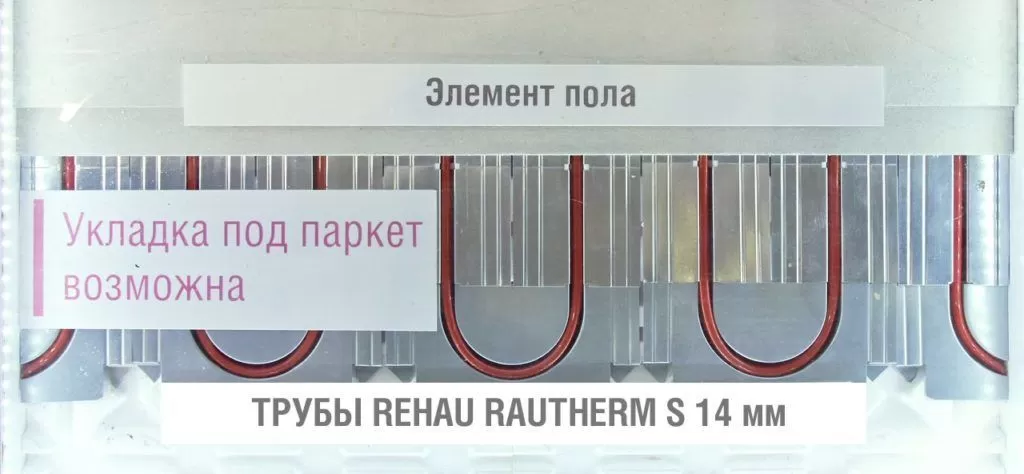

- Прямо под напольным покрытием находятся трубы, уложенные в алюминиевые пластины. Водяной теплый пол, особенно его трубопроводная система, нуждается в дополнительной теплоизоляции. Поэтому трубы обматывают фольгой для того, чтобы тепло, исходящее от них, равномерно распределялось по квартире.
- Маты с пазами или бобышками. На европейском рынке такие маты выпускаются с разной толщиной: 30, 50, 70 мм. На российском же рынке чаще всего встречаются маты толщиной 30 мм. По этой технологической несправедливости не все жители первых этажей могут использовать настильную систему отопления. Решить проблему теплоизоляции поможет полистирол – положите слой (около 50-мм) этого материала под пол и навсегда забудьте о потерях тепла;
Если вы собираетесь организовать обогрев самостоятельно, то вам необходимо учитывать одну особенность настильной системы теплых полов: не все трубы подходят для укладки в маты. Выбирайте трубы со специальным покрытием, которое предотвращает скрип пола. Также ответственно следует подойти и к выбору напольного покрытия – рекомендуется выбирать простые и легкие материалы типа ламината, линолеума или ковролина.
Укладка труб
Укладка водяного теплого пола предусматривает соблюдение нюансов при монтаже труб. Они должны располагаться с отступом от стены в пределах от 15 до 20 см. Контуры желательно выполнять из единой трубы, сварки при этом быть не должно. Длина при этом не должна быть больше 100 м.
Между трубами у стен расстояние должно быть равно 10 см, тогда как ближе к центру – 15 см. Укладывая теплый водяной пол в доме своими руками, вы должны придерживаться определенной схемы, например, монтировать змейкой или спиралью. У наружных стен расстояние между трубами должно быть меньше. В тех местах, где скопление труб будет чрезмерным, нужно попытаться избежать перегрева поверхности. В этом случае коммуникации закрываются теплоизоляционной трубкой.
Порядок монтажа водяного теплого пола
Для начала, поверхность пола хорошенько очищается и выравнивается. Не допускайте перепадов по высоте более 10 мм.
Затем следует гидроизоляция, если таковая предусмотрена в вашем случае.
После этого, если предусмотрена теплоизоляция, укладывается она. Если она не требуется, к примеру теплый водяной пол монтируется на деревянном основании, то переходим к следующему шагу.
Закрепляем по периметру демпферную ленту
Важно учесть, что крепить ее надо по периметру именно отопительного контура, а не комнаты. Если помещение большое по площади, то его разделяют на несколько тепловых контуров
И лента укладывается по их периметру. Скажем, у вас гостиная 4х6 метров. Разделяете ее на 2 контура по 12 кв.м. и разгораживаете их демпферной лентой.
Следующим шагом, монтируем коллектор. От него начинаем делать разводку труб. Ту часть трубы, которая идет к контуру, можно утеплить вспененным полипропиленом. Так вы сможете точнее регулировать температуру в разных помещениях. Трубы крепим или на рейках, или специальными клипсами. Крепите не слишком жестко, ибо труба должна иметь возможность расширяться от температуры.
Если у вас предусмотрено армирование, то сверху трубы укладывайте сетку из проволоки или арматуры. Если армирование не требуется, то сетка может пригодится для крепления к ней трубы теплого пола. Тогда она укладывается ДО трубы.
Проверяем надежность собранной системы. Наполняем трубы водой и доводим давление в системе до 4-6 бар. Через сутки смотрим на предмет протечек и потери давления. Если все в порядке, приступаем к следующему шагу.
Выполняем стяжку и даем ей высохнуть в течение 28 дней. Заливка должна проходить при заполненной системе с рабочим давлением. Но включать подачу горячей воды не нужно, ибо стяжка должна сохнуть самостоятельно, убыстрять этот процесс не нужно.
Делаем финишную отделку пола и наслаждаемся комфортом теплых полов.
Как видите, сделать водяной теплый пол своими руками не такая уж и сложная задача. И поверьте, ваш потраченный труд окупится сторицей, когда вы ощутите всю прелесть ходить в холодную зимнюю пору по теплому полу. Не забывайте только, что теплый пол довольно инертная система отопления. И для его прогрева понадобится несколько дней. Поэтому не ждите суровой стужи, а включайте его при первых признаках заморозков.
Укладка теплого водяного пола
Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:
- Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.
Деревянная система водяного теплого пола - Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.
Водяной теплый пол в стяжке
Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.
Какую систему выбрать
По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.
Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.
Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.
Процесс монтажа водяного теплого пола
Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.
Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.
Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия
Важно уметь гнуть, формуя пазы для труб
Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.
Этапы монтажа теплых водяных полов
1этап – установка технологического узла в коллекторный шкаф.
2этап – подготовка пола.
Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.
3 этап – укладывание демферной ленты.
Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.
4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.
В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.
5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.
Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров
Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация
Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.
6 этап – проверяем отопительную систему на герметичность.
Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.
7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.
Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.
Модификатор бывает жидким и сухим.
Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.
Виды покрытия
Водяной теплый пол используется в основном под плитку и керамогранит.
Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.
Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.
Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.
Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.
Поверх труб выкладывают ДСП, фанеру или ГВЛ.
Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.
Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.
Особенности эксплуатация водяного теплого пола
Подключать водяной теплый пол следует как только начинаются первые холодные дни. Прогрев помещения может занять достаточно много времени. Ведь сначала полностью прогревается пол, затем — стены, и только после этого нагревается воздух и устанавливается постоянная температура.
Если поверхность теплого водяного пола покрыта ламинатом или деревом температуру циркулирующей жидкости рекомендуется повышать постепенно. Такой подход продлит срок службы покрытия.
Обогревать помещение при помощи теплого водяного пола при необходимости можно круглый год. Летом стоит отдельно подключать отопительные ветки под керамической плиткой, которая бывает холодной даже в жару.
Напольное отопление благодаря большой поверхности теплоотдачи обеспечивает здоровое — снизу вверх и равномерное распределение тепла в помещении. Основным достоинством водяного теплого пола является безопасность и долговечность.
Современный подход к отоплению способствует созданию атмосферы комфорта и уюта в доме.
Возможность монтажа тёплого пола своими силами
Можно ли смонтировать водяной тёплый пол самостоятельно? Несомненно. Существуют определённые правила, если их строго придерживаться, успех обеспечен. Для тёплого пола недопустимы скрытые соединения, для монтажа которых нужен дорогостоящий инструмент. В нашем случае все соединения будут разборными: резьбовыми и резьбо-обжимными. Потребуется всего лишь набор рожковых ключей.
Что касается монтажа всей системы отопления, то здесь дело сложнее. Радиаторы с коллекторной разводкой смонтировать не сложнее, чем водяные тёплые полы. Непросто выполнить обвязку котла. Котельное оборудование может иметь разный уровень оснащения. В небольшом доме котёл со встроенным бойлером и насосом, возможно, будет достаточно дополнить расширительным (компенсирующим) бачком, группой безопасности и системой подпитки. В большом загородном это может быть и разветвлённая система с каскадом котлов, отдельным бойлером и группой насосов для разных направлений, гидравлической стрелкой и множеством дополнительного оборудования.
Теоретически котельную тоже можно смонтировать самостоятельно. Понадобятся дополнительные инструменты. Обвязка самого котла делается из медных труб (пайка), оцинкованных (резьбовое соединение), обычных металлических (сварка либо резьбовое соединение). Если нет полной ясности, стоит прибегнуть к помощи специалистов. Заказать проект котельной (лучше вообще всей системы) со схемой и подобранной номенклатурой оборудования. Либо поручить обвязку котельной профессионалам, а полы и радиаторы собрать самостоятельно.
Ведущие производители систем обогрева пола
Если вы решили приобрести качественную систему, обратите внимание на продукцию следующих торговых марок:
- Rehau. Продукция немецкого производителя отличается высоким качеством. Для изготовления труб используется сшитый полиэтилен, а потому отопительный контур отличается низким уровнем шума, антикислородным барьером и длительным сроком эксплуатации;
- Sanext. Итальянский производитель предлагает всё необходимое для устройства надёжного водяного пола. На трубы из сшитого полиэтилена наносится трёхслойное покрытие для улучшения эксплуатационных характеристик;
- Aquatherm. Продукция немецкого производителя востребована у покупателей. Компания предлагает трубы с различными эксплуатационными характеристиками. Для изготовления отопительного контура используется полиэтилен и полибутен;
- Uponor. Продукция финского производителя отличается высоким качеством изготовления, долговечностью и надежностью. В каталоге представлены все элементы отопительной системы;
- EMMETI. Итальянский производитель предлагает большой ассортимент изделий, соответствующий требованиям стандарта ISO 9001. Выбор может быть сделан в пользу труб PEX и металлопластиковых;
- Henco. Данный товарный знак принадлежит бельгийской компании Henco Industries. Компания предлагает всё необходимое для устройства отопительной системы;
- OVENTROP. Немецкий производитель предлагает всё необходимое для устройства тёплого водяного пола;
- KERMI. Для изготовления элементов водяного контура немецкая компания использует современное оборудование и тщательно контролирует основные параметры;
- Thermotech. В каталоге шведской компании представлены легко монтируемые системы, которые можно использовать при выполнении работ в помещениях различного назначения;
- VALTEC. Совместное российско-итальянское предприятие использует современное оборудование, предлагая качественную продукцию;
- Compipe. Компания выпускает металлопластиковые трубы, а также изделия, необходимые для устройства тёплого водяного пола.
Предлагаем познакомиться с отзывами реальных покупателей:
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки

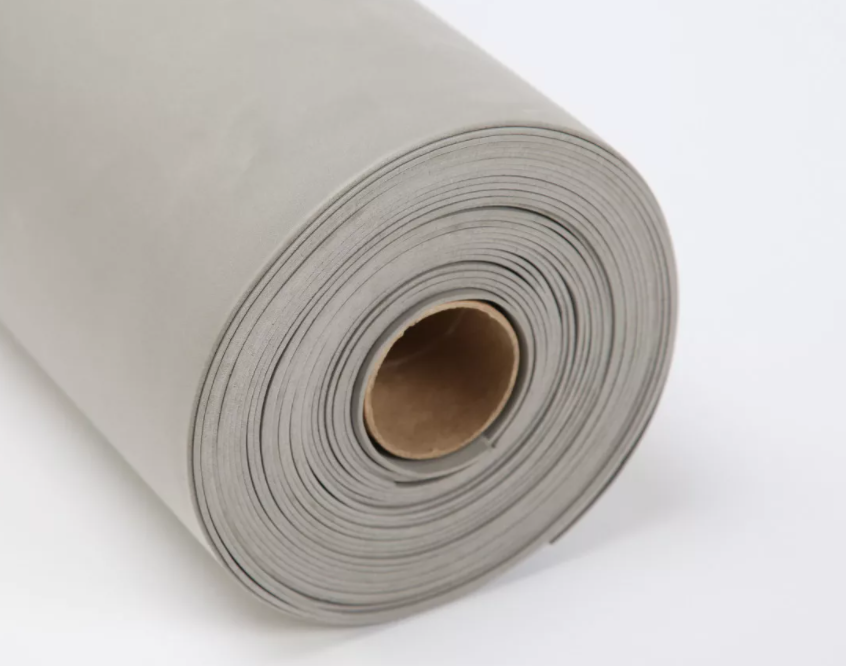

Виды подложек под ламинат
Монтаж ламинированного покрытия следует осуществлять на подложку, которая хорошо проводит тепло. Ее ориентировочная толщина должна быть 1,5-3 мм, а плотность — средней. Этот элемент необходим:
- Для устранения скрипа и стука при ходьбе.
- Чтобы пол был теплее, поскольку подложка отличается теплопроводностью. Коэффициент теплового сопротивления должен быть как минимум 0,15 м² К/Вт.
- Выравнивания пола при монтаже пластин. Это обеспечивается способностью подложки растягиваться и сжиматься там, где это необходимо.
- Для гидроизоляции.
Для жилых помещений стоит выбрать подложки:
- Полиэтиленовые — наиболее доступный вариант, подходит для ровного пола.
- Пенополистирольные — отличаются повышенной теплоизоляцией, стойкостью к влаге, непереносимостью перепадов температуры и нагрузок механического типа.
- Пробковые — хорошо поглощают шум и сохраняют тепло, не боятся плесени. Но при этом они дорогостоящие и, если не использовать под них полиэтилен, то могут пропускать воду.
- Битумно-пробковые и смешанные — состоят из материалов нескольких видов, отличаются хорошими параметрами. Но они пожароопасные, поэтому для жилых помещений применяют их крайне редко.
Выбор схемы укладки контура и его монтаж
Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха
От схемы укладки нагревательного элемента зависит уровень прогрева помещения:
- «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
- «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.
Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько. Помимо этого, каждая комната должна иметь отдельный контур.
Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.
Котлы для подключения теплого пола
Во время устройства системы водяного теплого пола в обычных городских квартирах есть возможность подключения их к центральной системе отопления. (В таком случае, данные действия необходимо обязательно согласовать с органами, курирующими эти вопросы).
Если этот вариант не возможен, для отопления теплоносителя в систему водяного пола теплого нужно включить котел. Он понадобиться и при установке описываемых полов в частном доме.
Рассматривая все варианты теплых полов, можно сказать, что наиболее удобным и экономичным вариантом будет теплый водяной пол, подключенный к котлу. Котел является главной частью рассматриваемой системы теплого пола.
Существуют различные их виды: газовые, твердотопливные, жидко топливные. Каждый вид котла имеет свои положительные характеристики.
Газовые котлы считаются самыми экономичными. Дизельные котлы хороши большой степенью автономности. При правильном тепловом расчете отопительный котел работает в среднем температурном режиме, эти способствуя снижению потребления топлива.
Добиться максимальной экономии можно, применяя конденсационную технику.
Фирм – производителей котлов сегодня существует множество. При этом они специализируются на одновременном выпуске различных видов котлов.
Лидирующие позиции на рынке котлов для теплых водяных полов занимает фирма Viessmann. Котлы этой фирмы отличаются качеством работы и долговечностью. Фирма выпускает газовые котлы, жидко- и твердотопливные котлы, производительность которых высокая. Также компанией выпускаются другие сопутствующие виды изделий. Все они отличаются своими характеристиками и уникальными свойствами.
Дизельный котел Viessmann – высокоэффективный тип отопительного оборудования. Работает данный котел на солярке.
Никаких неприятных запахов при работе этого топливного котла не выделяется.
Такое оборудование при работе в специальном режиме экономично. Специальный режим основан на плавном снижении температуры воды при повышенной температуре окружающего воздуха.
Продукция компании Buderus, предлагающей широкий ассортимент котельного оборудования, тоже заслуживает внимания. Особенно конденсационные котлы, использование которых в системе теплого пола, дает экономию топлива до 35%.
Газовые котлы – оборудование, осуществляющее нагрев теплоносителя для теплых полов. Котлы данного вида имеют множество положительных свойств.
Их характеризует высокая производительность, которая и влияет на стоимость водогрейного котла.
Данные котлы создаются с двойной степенью шумоизоляции внешнего корпуса, и вентилятором, уровень шума которого довольно низок. Все это позволяет установить данное газовое оборудование в квартире.
Автономным источником теплоснабжения в системе водяного пола является твердотопливное отопительное оборудование. Оно активно используется как альтернатива газовым и жидкотопливным котлам.
Процесс сжигания топлива происходит по следующей схеме: дрова укладываются на колосник, после поджигаются, дверь котла закрывается, включается дымосос.
Твердое топливо внутри котла подвергается воздействию высокой температуры (от 250 до 750 градусов), отсутствие кислорода способствует обугливанию твердого топлива, из него выходит древесный газ. Данный газ, возможно, использовать для разогрева разных носителей тепла.
Это тип отопительного оборудования применяется в различных сферах: в производственных и жилых помещениях, также на сельскохозяйственных объектах.
Принципы укладки
Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.
Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.
Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.
Полезные советы:
- один контур не стоит распределять на два помещения;
- для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
- одна сторона контура не должна превышать в длину 8 м;
- необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.
Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.
Заключение по теме
Итак, в этой статье мы постарались дать познавательную инструкцию монтажа водяного теплого пола своими руками. Конечно, в одной статье все нюансы описать сложно, а, тем более, показать весь монтажный процесс досконально. Но определенное представление, как сделать теплый водяной пол, вы наверняка получили.
Теплый пол без стяжки
Многие обыватели считают, что самостоятельный подход к решению такого непростого вопроса – это выброшенные на ветер деньги. Есть большая вероятность, что где-то какой-то дефект все же «выстрелит». Чтобы этого не случилось, мы предлагаем посмотреть видео – «монтаж теплого водяного пола» — которое поможет воочию увидеть, как все происходит.
Самое главное – обратите внимание именно на сам монтажный процесс, на то, какие нюансы делают его стопроцентно качественным. В этом плане основой качества, по нашему мнению, будет последовательность проведения этапов, о которых было упомянуто в этой статье
