Печь Бутакова
Печи Бутакова имеют в своих корпусах входные отверстия и выходные патрубки. Воздух поступает в камеру сгорания твёрдого топлива, и в нагретом состоянии покидает печь через верхние отводы.
Компактные напольные термофоры изготавливают в4 модификациях, каждая из которых предназначена для обогрева определённого объёма помещения. Печи Бутакова можно смело относить к системе воздушного отопления – такие приборы удобно использовать на дачах в зимний период года.
Газогенераторные агрегаты Бутакова из-за своей топливной всеядности (уголь, брикеты, торф, дрова, опилки, прессованные бумажные отходы и прочее) и компактного исполнения приобрели огромную популярность в местах, где отсутствует централизованное газо и электроснабжение.
Как сделать воздушное отопление в частном доме своими руками
Проектирование и расчет системы воздушного отопления
Прежде чем монтировать воздушное отопление своими руками необходимо продумать его схему и конструкцию для конкретного частного дома. Для этого на бумаге составляется приблизительный проект такой системы.
Затем в зависимости от требований к обогреву в конкретном здании рассчитываются такие параметры, как:
- интенсивность нагнетания подогреваемого воздуха;
- оптимальная мощность теплогенерирующей установки, для обогрева помещения соответствующей площади до необходимой температуры;
- сечение воздуховодов;
- аэродинамические особенности;
- объем потерь тепла на поверхностях помещений.
Предварительную схему с полным набором компонентов, отвечающую всем требованиям желательно согласовать со специалистом во избежание каких-либо ошибок и недочетов, которые могут привести к появлению в помещении сквозняка, шума или вибрации.
Профессионалы также могут помочь подобрать оптимальную модель теплогенератора, таким образом, чтобы он обеспечивал комфортную температуру и не перегревался.
Оборудование лучше всего монтировать в отдельном, заранее предназначенном для этого помещении.
Системы воздушного отопления
Конструкции воздушного отопления бывают нескольких видов в зависимости от их параметров.
По циркуляции воздуха они бывают:
- с естественным течением воздушных масс;
- с принудительным движение воздуха под воздействием давления создаваемого вентилятором.
По размерам и масштабу:
- локальные, предназначенные для обогрева одной–двух комнат в небольшом частном доме;
- центральные – для обогрева многоэтажных зданий и больших складских или заводских ангаров.
По схеме реализации теплообмена:
- приточные, которые втягивают в помещение и обогревают уличный воздух;
- рециркуляционные, то есть один и тот же воздух движется, остывая и нагреваясь внутри помещения;
- с комбинированной рециркуляцией, когда совмещается воздух в помещении и свежий с улицы.
По расположению в помещении:
- подвесные;
- напольные агрегаты.
- Выбор теплогенератора.
Источник тепловой энергии это всегда сердце всей системы отопления, поэтому именно от его типа, мощности и конструкции зависит, комфортная температура помещений частного дома. Теплогенераторные установки бывают двух типов: мобильные и стационарные.
Первые представлены газовыми мобильными теплогенераторами, которые отличаются большими габаритами. Их применяют для обогрева больших по площади промышленных помещений, например, заводских цехов.
Вторые имеют изолированную камеру сгорания и предназначены для установки в специальных помещениях с дымоотводящей системой. Они выпускаются производителями в двух вариантах: как напольное или подвесное оборудование. Второй тип конструкции именуется калориферным, то есть выполняющим функцию обогрева только одного помещения.
Их устанавливают в загородных дачных домиках, так как такое устройство может прогреть небольшое по площади задние всего за несколько часов.
Подвесная конструкция компактна и при работе издает минимум шума. Выполнена она из плохо проводящих тепло материалов, поэтому безопасна при эксплуатации даже рядом с деревянными стенами.
Напольный агрегат значительно мощнее и больше, поэтому с помощью него можно протопить даже деревянный коттедж в несколько этажей.

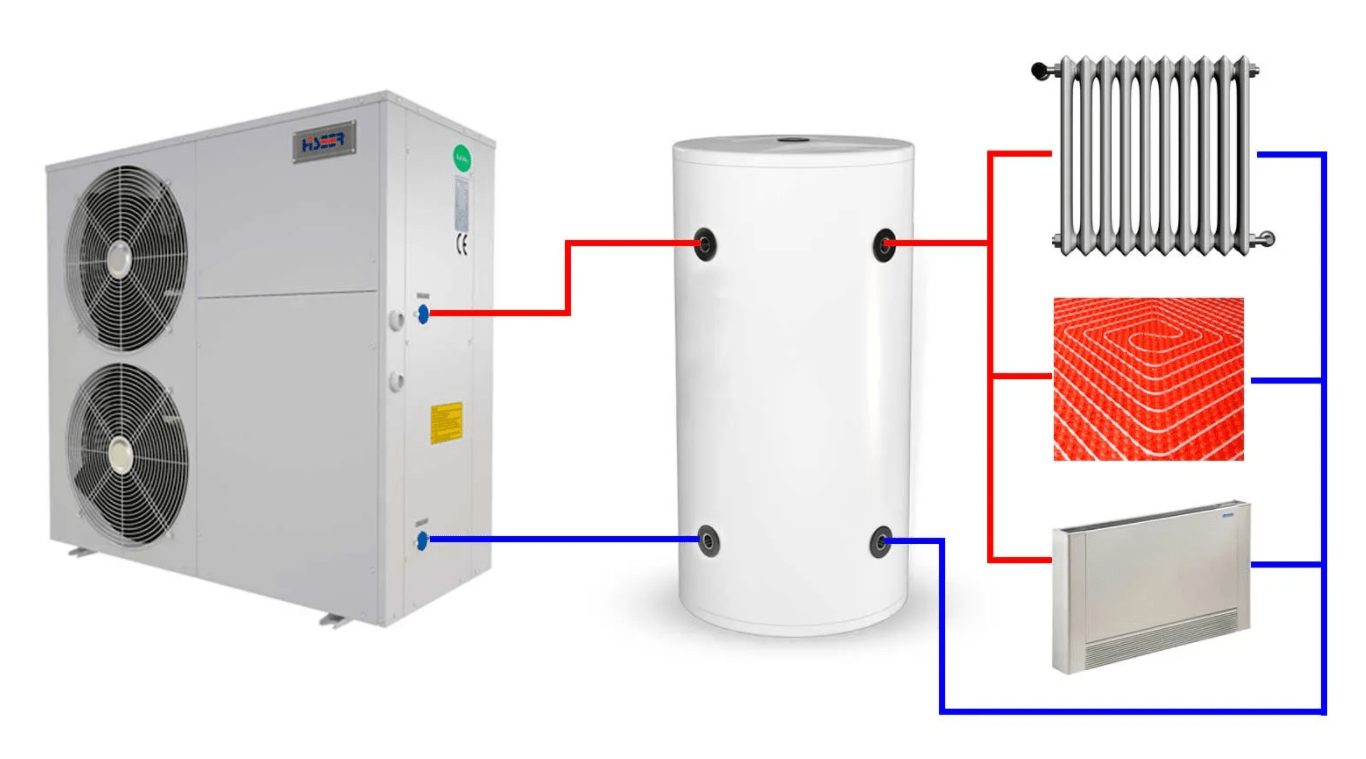

Воздушные тепловые насосы для отопления
Сегодня все более актуально применение тепловых насосов вместо котлов как источников тепла в доме. Стоимость таких установок извлекающих тепловую энергию из окружающей среды становится все доступнее, хотя еще и очень далека от идеала.
Принцип такого рода отопительных приборов аналогичен работе отопительных Сплит-систем. Воздух, имеющий температуру выше абсолютного нуля, в любом случае обладает тепловой энергией, которую такой насос отбирает у него, делая его еще более холодным на улице.
Полученное таким образом тепло передается внутреннему воздуху помещения, распределяясь по всей его площади.
Это довольно эффективная система ведь затраты электричества на работу вентиляторов и компрессора являются только 1/3 от тепла, получаемого из воздуха. Поэтому тепловой насос один из лучших вариантов отопления частного дома, хотя и самый дорогой.
Оборудование для монтажа
Собственноручный монтаж системы воздушного отопления в частном доме требует покупки входящего в нее оборудования: воздуховодных коробов или жестяных труб, теплогенераторной установки, вентилятора, рукавов для забора уличного воздуха и декоративных решеток.
Сравнение затрат различных отопительных систем
Зачастую выбор определенной системы отопления основывается на стартовой стоимости оборудования и его последующего монтажа. Опираясь на этот показатель, получаем следующие данные:
- Электричество. Первоначальные вложения до 20000 рублей.
- Твердое топливо. Покупка оборудования потребует от 15 до 25 тысяч рублей.
- Котлы на жидком топливе. Установка обойдется в 40-50 тысяч.
- Газовое отопление с собственным хранилищем. Цена 100-120 тысяч рублей.
- Централизованная газовая магистраль. За счет высокой стоимости проведения коммуникации и подключения стоимость превышает 300000 рублей.
Плюсы и минусы воздушного отопления
- Возможность экономии энергии. В ночное время термостат прикручивают, а в дневное, наоборот, возвращают его показатели в прежнее состояние, чтобы дом прогрелся.
- Отсутствие протечек. Теплоносителем в такой системе выступает воздух, и он не может самопроизвольно выходить из системы. Его промерзание также невозможно. Это свойство особенно актуально в загородных домах, владельцы которых наведываются в них очень редко.
- Отсутствие дополнительного оборудования и, как следствие, экономия на нем.
- Высокая экономичность системы. Если монтаж отопления доверить высококвалифицированному специалисту, то после этого КПД отопления будет на уровне 93%. В сравнении с другими видами отопления, это большой показатель. Например, при использовании водяного отопления он едва достигает 75%.
- Функция охлаждения. В летний сезон если организовать дополнительную тягу, то с помощью воздуха можно охладить помещение.
- Минимальные расходы топлива. Теплоноситель такой системы нагревается быстро, при этом работа теплогенератора происходит в «щадящем» режиме. Его включение регулируют автоматические датчики, которые срабатывают на понижение температуры в помещениях.
- Отсутствие затрат на приобретение других отопительных или кондиционирующих устройств.
- Бесшумность. Воздух по трубам продвигается, не создавая дополнительных звуков.
- Такое отопление в старом доме не выполнишь. Его проект нужно продумать еще до возведения жилья.
- Система нуждается в регулярном техобслуживании.
- Водяное отопление предполагает постоянное регулирование уровня влажности и необходимость проверки чистоты фильтров.
- Без запасного источника электричества в далеко расположенных коттеджах в случае перебоев электричества система работать не будет.
Монтаж и подключение оборудования – как установить котел
Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.
Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.
Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.
Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:
- Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
- Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.
Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.
Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.

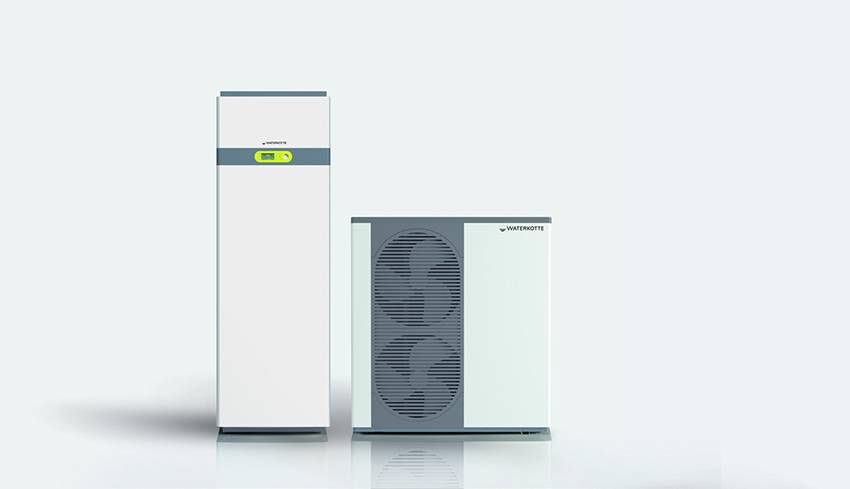

Воздушный тепловой насос для отопления дома
Основная задача в воздушной системе отопления состоит в нагреве воздуха. Справиться с этой работой сможет электрический, газовый и твердотопливный котел. Нередко газ провести невозможно, дровами топить не хочется, а электричеством очень дорого, то на помощь приходит воздушный тепловой насос для отопления дома.
Это инновационное и очень эффективное оборудование, которое для нагрева воздуха внутри здания использует природные ресурсы. Это может быть вода, грунт или окружающий воздух.
Существует несколько разновидностей воздушных тепловых насосов, но в классическом исполнении это стандартная сплит-система. Она состоит из теплового насоса и вентилятора, смонтированные на улице и теплообменник, расположенный внутри здания. Бойлер для горячего водоснабжения либо отдельный, либо интегрирован во внутренний блок. Для нагрева воды или прогрева воздуха внутри здания они забирают тепло из наружного воздуха или воды. Любой воздушный тепловой насос обладает высокой эффективностью преобразования, которая отличается в 5 раз. На 1 кВт затраченной электрической энергии приходится 5 кВт тепловой.
Воздушное отопление частного дома своими руками
Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

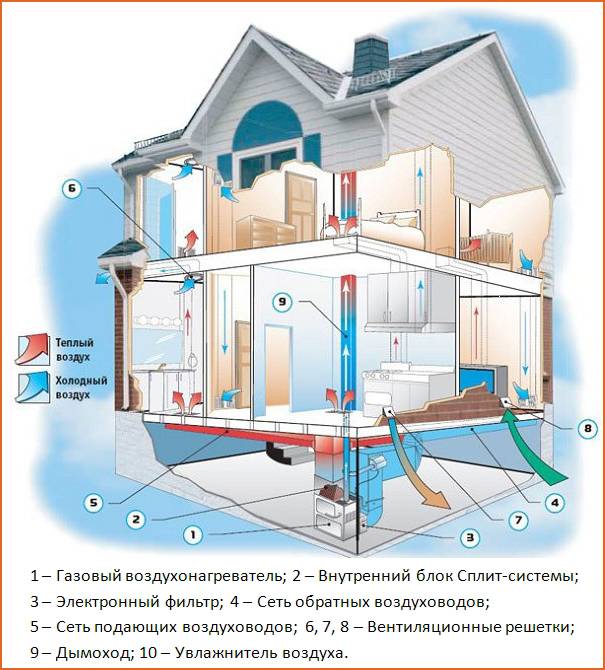

Схема системы воздушного отопления
Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:
- Теплогенератор.
- Воздуховоды.
- Рукава, предназначенные для забора воздуха с улицы.
- Декоративные решетки.
- Вентилятор.
Этапы монтажа воздушного отопления
Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:
- Установка котла с теплообменником.
- Монтаж вентилятора.
- Разводка и утепление подающих и обратных воздуховодов.
- Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.
Установка теплогенератора
Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

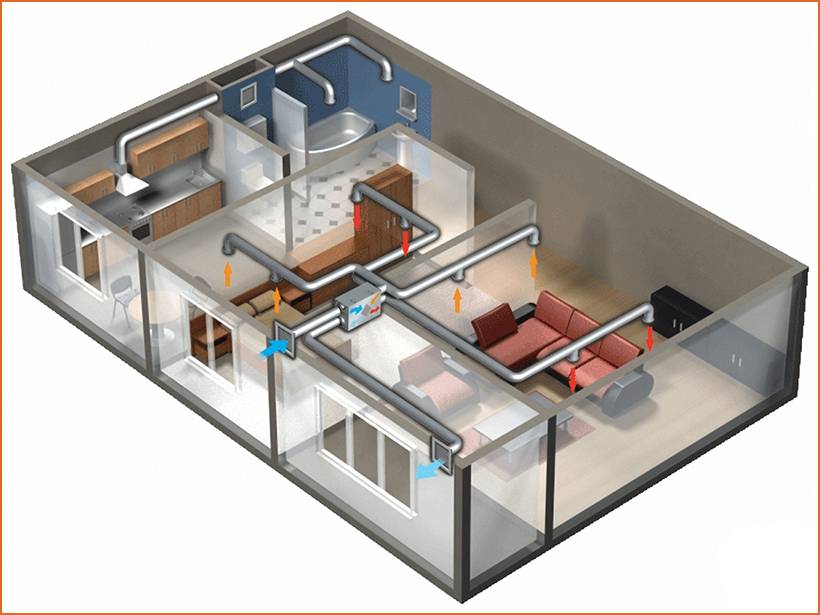

Монтаж воздуховодов
Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.
Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.
На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.
Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.
В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.
Фильтры и дополнительное оборудование
Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.
Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.
