Сортамент стальных труб ГОСТ — таблица размеров, диаметра, толщины

Виды труб по способу производства

Различают следующие способы производства трубопроводов: горячедеформированные, холоднодеформированные, электросварные. Размеры и предельные отклонения изделий, материалы изготовления регламентируются сортаментами на трубы стальные круглые, разные сортаменты для каждого способа производства:

Трубы стальные бесшовные горячедеформированные ГОСТ 8732

Изготовление труб происходит в три этапа. В начале в нагретой до 900-1200 градусов круглой заготовке на специальных станках делают прошивку отверстия, в результате получается гильза. Дальше гильзу раскатывают в черновую трубу, и последний этап, это калибрование, прокатка с окончательными размерами по толщине и диаметру.

Размеры получаемых изделий по этому способу производства могут быть: наружный диаметр 16-630 мм, толщина стенки 1,5-50 мм. Заготовки изделий разделяются на несколько групп, в зависимости от применяемого материала изготовления:

• А –механические свойства изделия нормируются.
• Б – химический состав регламентируется при изготовлении.
• В – одновременно регламентируются механические свойства и химический состав;
• Г – нормируется химический состав и проверяются механические свойства на опытных образцах;
• Д – регламентируется значение испытательного давления при проверке.

Производство горячедеформированных труб

Трубы стальные бесшовные холодно деформированные по ГОСТ 8734

Для прокатки используют круглые стальные заготовки. Заготовка нагревается в специальных печах до температуры начала кристаллизации для получения необходимой пластичности. Затем прошивается и попадает в прокатный стан, где с помощью вальцов формируются черновые размеры изделия. Последняя операция, это калибровка и нарезка определенной длины.

В отличие от горячедеформированной трубы, холоднодеформированная во время калибровки получает дополнительную термообработку, что делает такие изделия устойчивыми и долговечными.

Холоднодеформированные изделия делятся на следующие категории, где главным критерием является отношение диаметра D к размеру стенки S:

1. Особотонкостенные, при отношении D/S больше 40. Если размер D=20 мм и меньше, размер S=0,5 мм и меньше.
2. Тонкостенные, при отношении D/S от 12,5 и меньше 40. Кроме того трубы при D=20 мм. и меньше, при S=1,5 мм, и меньше.
3. Толстостенные, при отношении D/S от 6 до 12,5.
4. Особотолстостенные при отношении D/S меньше 6.

Тонкостенные и особотонкостенные трубы применяются в различных гидравлических системах, автомобильных моторах, промышленных холодильных установках, а также в медицинской и пищевой отрасли. Основное применение толстостенных труб – это нефтяная и газовая промышленность.

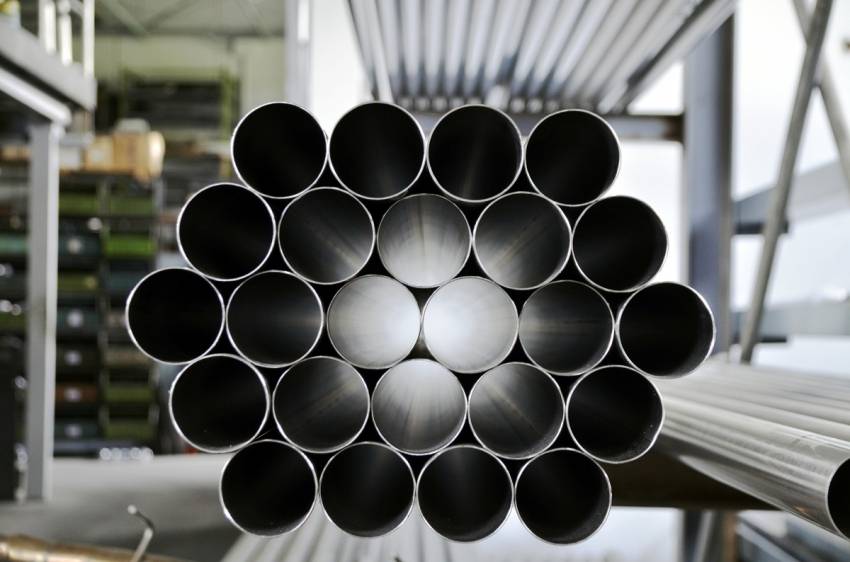

Тонкостенные холоднокатаные изделия

Трубы стальные электросварные по ГОСТ 10704

Технология изготовления включает в себя несколько этапов, которые объединены в один непрерывный процесс:

1. Резка листовой заготовки. Она выполняется на высокоточных станках и позволяет получать заготовки одинаковых размеров.
2. Для получения бесконечной ленты полоски свариваются между собой, предварительно пропущенные через систему валиков для устранения дефектов поверхности.
3. Полученную заготовку пропускают через систему горизонтальных и вертикальных вальцов, с помощью которых формируется изделие.
4. Сварка кромок производится с помощью высокочастотной сварки. Кромки заготовки нагреваются индуктором до температуры плавления, а потом сдавливаются обжимными роликами. Другой способ, когда кромки нагреваются с помощью высокочастотного генератора, ток подается на кромки с помощью контактов.

   Высокочастотная сварка

5. Калибровка и снятие грата. Заготовку охлаждают, а потом пропускают через калибровочные валики, для устранения овальности и обеспечения необходимых размеров.
6. Резка изделия. Заготовки разрезаются в необходимый размер.
7. Контроль качества изготовляемых изделий производят тремя способами: контроль сварного шва, испытание с помощью повышенного давления воды и сплющивание. Для контроля сварного шва, в основном применяют ультразвуковой способ. Дефектоскоп расположен непосредственно на линии после сварочной операции. Контролю подвергаются 100% изделий. Гидроиспытанию подвергаются 15% изделий из партии. А проверку на сплющивание проходят два изделия из партии.

Схема изготовления электросварных труб Электросварные трубопроводы широко применяются при прокладке инженерных сетей, которые выдерживают большие нагрузки и давления. Изделия диаметром 1200 мм. используют при монтаже почти всех магистральных газопроводов и нефтепроводов.

Способы производства

По способу изготовления различают трубы:

• Электросварные с прямым швом;
• Электросварные со спиральным швом;
• Бесшовные горячедеформированные;
• Бесшовные холоднодеформированные.

Стальные трубы различаются не только размером, но и профилем

Электросварные прямошовные

Эти стальные трубы сортамент имеют согласно ГОСТ 10704-91: внешний диаметр трубы от 10 до 1420 миллиметров при толщине стенки от 1 до 32 мм.

Помимо размеров, стандарт регламентирует предельно допустимые отклонения:

Наружный диаметр труб, мм	Предельные отклонения по наружному диаметру при точности изготовления
обычной	повышенной
10	±0,2 мм	¾
10 — 30	±0,3 мм	±0,25 мм
30 — 51	±0,4 мм	±0,35 мм
51 — 193,7	±0,8 %	±0,7 %
193,7 — 426	±0,75 %	±0,65 %
426 — 1020	±0,7 %	±0,65 %
до 1020	±0,6%	±6,0 мм

Допускается превышение размера мерной трубы:

Длина труб, м	Предельные отклонения по длине мерных труб, мм, классов
I	II
До 6	+10	+50
Свыше 6	+15	+70

Кроме размеров, стандарт устанавливает степень овальности трубы и равномерность толщины ее стенок.

Самые дешевые в производстве и распространенные трубы

Электросварные со спиральным швом

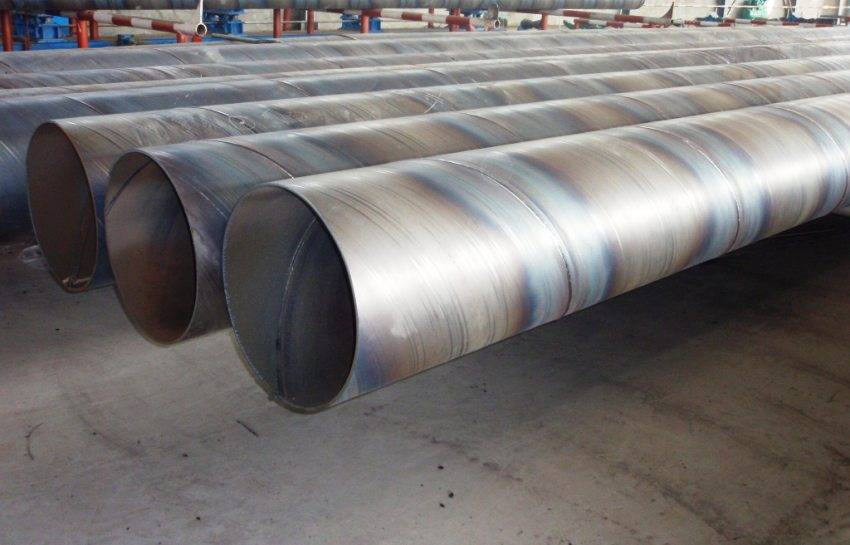

Сортамент стальных круглых труб со спиральным швом указан среди прочих требований в стандарте 8696-74.

Полный список возможных размеров выглядит так:

Наружный диаметр в мм	Линейная плотность труб в кг/м при толщине стенки, мм
3,5	4,0	5,0	6,0	7,0	8,0	9,0	10,0	11,0	12,0	13,0	14,0
159	13,62	15,52	—	—	—	—			—	—	—	—
219	—	21,53	26,79	—	—	—	—	—	—	—	—	—
273	—	26,94	33,55	—	—	—	—	—	—	—	—	—
325	—	32,15	40,05	47,91	—	—	—	—	—	—	—	—
377	—	37,35	46,56	55,72	—	—	—	—	—	—	—	—
426	—	42,25	52,69	63,05	73,41	83,70	—	—	—	—	—	—
480	—	47,66	59,45	71,18	82,87	94,51	—	—	—	—	—	—
530	—	52,66	65,70	78,69	91,63	104,5	117,4	—	—	—	—	—
630	—	—	78,22	93,71	109,1	124,5	139,9	155,2	—	—	—	—
720	—	—	89,48	107,2	124,9	142,6	160,2	177,7	195,2	212,6	—	—
820	—	—	102,0	122,3	142,4	162,6	182,7	202,7	122,7	242,7	—	—
920	—	—	—	—	—	182,6	205,2	227,8	250,3	272,7	—	—
1020	—	-.	—	152,3	177,5	202,6	227,7	252,8	277,8	302,8	—	—
1220	—	—	—	—	212,5	242,7	272,8	302,9	332,9	362,9	—	—
1420	—	—	—	—	—	282,7	317,8	352,9	388,0	422,9	457,9	492,7
1620	—	—	—	—	—	—	—	—	—	—	—	—
1720	—	—	—	—	—	—	—	—	—	—	—	—
1820	—	—	—	—	—	—	—	—	—	—	—	—
2020	—	—	—	—	—	—	—	—	—	—	—	—
2220	—	—	—	—	—	—	—	—	—	—	—	—
2520	—	—	—	—	—	—	—	—	—	—	—	—
Наружный диаметр в мм	Линейная плотность труб в кг/м при толщине стенки, мм
15	16	17	18	19	20	21	22	23	24	25
159	—	—	—	—	—	—	—	—	—	—	—
219	—	—	—	—	—	—	—	—	—	—	—
273	—	—	—	—	—	—	—	—	—	—	—
325	—	—	—	—	—	—	—	—	—	—	—
377	—	—	—	—	—	—	—	—	—	—	—
426	—	—	—	—	—	—	—	—	—	—	—
480	—	—	—	—	—	—	—	—	—	—	—
530	—	—	—	—	—	—	—	—	—	—	—
630	—	—	—	—	—	—	—	—	—	—	—
720	—	—	—	—	—	—	—	—	—	—	—
820	—	—	—	—	—	—	—	—	—	—	—
920	—	—	—	—	—	—	—	—	—	—	—
1020	—	—	—	—	—	—	—	—	—	—	—
1220	—	—	—	—	—	—	—	—	—	—	—
1420	527,5	562,3	597,0	631,6	666,3	700,8	735,4	—	—	—	—
1620	602,6	642,6	682,1	721,8	761,4	801,0	840,5	880,0	919,4	—	—
1720	640,1	682,4	724,6	766,8	808,9	851,0	893,0	935,0	976,9	—	—
1820	677,7	722,5	767,2	811,9	856,5	901,1	945,6	990,1	1034,5	1078,8	—
2020	752,8	802,6	852,3	902,0	951,6	1001,2	1050,7	1100,2	1149,6	1199,0	1248,4
2220	827,9	882,6	973,4	992,1	1046,7	1101,3	1155,9	1210,3	1264,8	1319,2	1373,5
2520	940,5	1002,8	1065,1	1127,2	1189,4	1251,5	1313,5	1375,5	1437,5	1499,4	1561,2

На магистральные трубы — свой стандарт

Горячедеформированные бесшовные трубы

Сортамент стальных бесшовных труб горячей деформации содержится в ГОСТ 8732-78. Таблица размеров слишком велика, чтобы привести ее целиком; она включает трубы диаметром от 20 до 550 мм при стенках толщиной от 2,5 до (только не пугайтесь) 75 миллиметров. Возможно, вам покажется любопытным, что погонный метр трубы 550х75 весит 878 кг.

Технология производства позволяет изготавливать их с очень толстыми стенками

Холоднодеформированные бесшовные

В отличие от предыдущих, механическую обработку гильза — заготовка для такой трубы — проходит в холодном виде. Эта труба стальная сортамент имеет по ГОСТ 8734-75; полный перечень возможных размеров и здесь огромен, поэтому ограничимся указанием крайних размеров: диаметр 5-250 мм, толщина стенок 0,3 — 24 мм.

Труба изготавливается мерной и немерной длины от 1,5 до 11,5 метра.

Как легко понять из названия метода производства, перед вальцами заготовку остужают

Металлопластик

Достоинства и недостатки

Эти трубы дешевы и красивы, легко собираются в водопровод и не требуют для этого специального инструмента. Однако в силу как особенностей материала, так и монтажа часто через несколько сезонов текут на .

Стандарты и размеры

Сортамент на трубы из металлополимеров стандартом ГОСТ Р 53630-2009 «Трубы напорные многослойные для систем водоснабжения и отопления» не регламентируется; ГОСТ указывает лишь стандарты качества трубы .

Фактический же сортамент трубный продающихся в России изделий из металлопластика сводится к шести типоразмерам: 16, 20, 26, 32, 40 и 50 мм.

Производство труб

В качестве материала для изготовления продукции данного типа служат поставляемые в виде рулонов стальные листы соответствующей толщины — штрипсы. Технологический процесс включает следующие этапы:

1. Нарезка листов на полосы с последующим свариванием их в бесконечную ленту.
2. Формирование из ленты на вальцовочных станах заготовки с круглым сечением. Шов остаётся открытым.
3. Сваривание шва. В настоящее время для этого используется не меньше 4 способов. Каждый из них обладает преимуществами и недостатками. При выборе приоритетом выступает надёжность и прочность шва. Эти характеристики определяют класс труб.
4. Калибровка до достижения заданного размера толщины стенок и диаметра.
5. Контроль шва. Выполняется эта процедура ультразвуком или вихревыми токами.
6. Готовая труба нарезается на сегменты необходимой длины, после чего отправляется на склад.

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

• бытовую;
• химическую;
• автомобильную;
• пищевую;
• сельскохозяйственную;
• строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

• трубы с особо тонкими стенками -тонкостенные;
• нормальные, усредненные конструкции — обычные;
• изделия с тонкими стенками — тонкостенные;
• элементы с толстыми стенками — толстостенные;
• трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Сортамент труб. Диаметры, вес водопроводных, газовых труб ГОСТ 3262-75

Сортамент водогазопроводных труб ГОСТ 3262-75

Сортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения.

ГОСТ 3262-62 на во­допроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резь­бой, при этом длина чер­ных труб без резьбы ко­леблется от 4 до 12 м, а черных и оцинкованных с резьбой – от 4 до 8 м.

Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.

Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб – черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.

Круглая труба – это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.

Соответствие дюймов диаметру условного прохода трубы Ду

Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.

Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП

Таблица диаметров труб – Сколько килограммов (кг) в одном метре (м) трубы

Вес погонного метра стальной трубы в таблице – теоретическая масса. Фактическое значение может отличаться на 4-8%

Для перевода метров в килограммы трубы нужно умножить значение веса погонного метра в таблице сортамента на общую длину трубного проката.

Стандартное обозначение диаметра труб в сортаменте (см. таблицу):

1. Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
2. Наружный диаметр труб (в таблице – dn). Стальной трубный прокат классифицируются именно по наружному диаметру: малые размеры труб – 5-102 мм; средние размеры – 102 – 406 мм; большие размеры 426 мм и более.
3. Условный диаметр трубы (в таблице – Dy, Ду) – это номинальный размер внутреннего диаметра в миллиметрах либо его округленное значение в дюймах.
4. Диаметр номинальный (в таблице Dn, Дн)
5. Толщина стенки, мм (в таблице S).

Предельные отклонения по массе труб в таблице диаметров и весовых данных не должны превышать +8%

2 Трубы стальные электросварные прямошовные – сортамент и иные сведения ГОСТ 10704

Размеры (сортамент) производимых по стандарту 10704 труб должны соответствовать данным, указанным в приведенной в конце статьи Табл. 5. В ней же дан теоретический вес 1 метра для каждого типоразмера изделий. Причем эта масса указана для труб, производимых по техническим условиям стандарта 10705. В случае изготовления по стандарту 10706 теоретический вес будет больше на 1 %, что обусловлено усиленным швом.

Помимо приведенных в Табл.5, стандартом 10704 допускается изготовление труб ряда других размеров, которые перечислены в примечании после таблицы. В последней, надо отметить, встречаются размеры, заключенные в скобки. Стандартом 10704 не рекомендуется их применять при любых новых проектированиях.

В прямошовных трубах шов располагается вдоль изделия по всей его длине

По длине сварная продукция этого ГОСТа производится трех основных видов. А именно: немерной, кратной и мерной длины. Ко всем этим видам труб предъявляются определенные свои требования. Немерная продукция производится диаметром (мм) и должна быть длиной (м):

• до 30 мм – длина минимум 2 м;
• сверх 30 до 70 – минимум 3 м;
• сверх 70 до 152 – минимум 4 м;
• свыше 152 – не меньше 5 м.

Немерные изделия групп A и B диаметром больше 152 мм, изготовляемые по стандарту 10705, по требованию потребителя (заказчика) производят длиной минимум 10 м. А изделия всех групп размером до 70 мм по требованию делают длиной не короче 4 м.

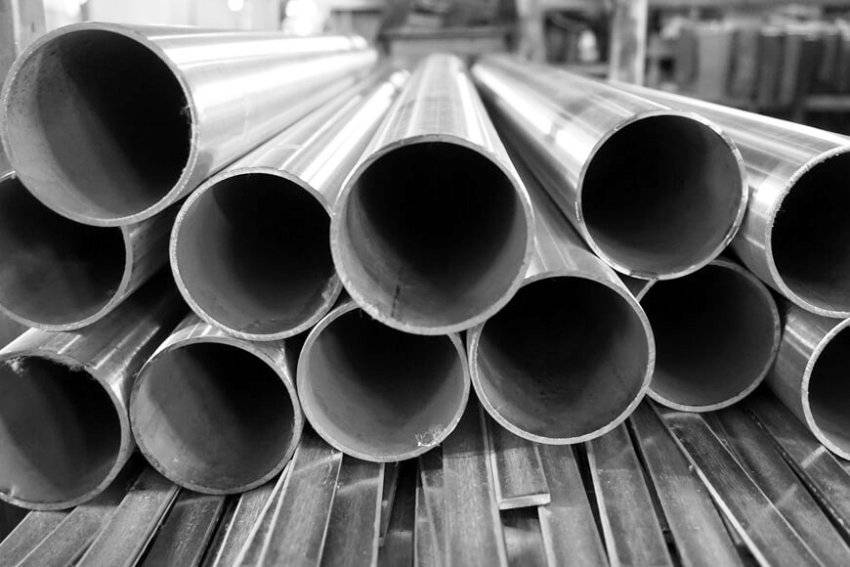

Трубы разных диаметров

Мерная продукция производится диаметром (мм) и должна быть длиной (м):

• если до 70 мм – тогда длина в пределах 5–9 м;
• сверх 70 до 219 – 6–9 м;
• свыше 219 до 630 – 10–12 м.

Трубные изделия диаметром более 630 мм производят немерными. По согласованию изготовителя с заказывающей сварные трубы стороной допускается изготовление мерной продукции длиной вплоть до 12 м – когда ее диаметр составляет свыше 70 и включительно до 219 мм, а также до 18 м – если более 219 мм до 630 мм.

Трубы кратной длины производятся с кратностью не меньше 250 мм, которая при этом никак не должна превышать нижнего предела (по общей длине), регламентируемого для мерных изделий. Каждый рез выполняется с припуском в 5 мм (если иной не оговорен). Припуск входит (учитывается) в каждую кратность.

Прямошовные трубы для газоснабжения

Сварная трубная продукция по точности выдерживания производителем ее длины делится на 2 класса. Причем такое деление распространяется только на изделия кратной и мерной длины. Обозначение и характеристики этих классов следующие:

Размер выбиваемого клейма

Высота знаков от 5 до 30 мм, ширина от 3 до 12 мм — зависит от размеров трубы.

Классификация

1 класс — используется для транспортировки жидких и газообразных веществ низкого давления в поливных системах. Изготавливают ограждения и опоры, строительные леса и т. п.

2 класс — применяют в трубопроводах низкого и высокого давления, для подачи нефтепродуктов, газа и воды.

3 класс — работает в условиях высоких температур под давлением: котлы отопления, нефтяной крекинг, ядерная техника.

4 класс — бурильные толстостенные трубы, выдерживающие большую нагрузку на скручивание. Используются при разработке нефтяных месторождений и др. геологических работах.

5 класс используется в транспортном строении: вагоны, автомобили, мостовые краны, буровые вышки и в конструкции мебели.

6 класс – заготовки, используемые в машиностроении для изготовления: подшипников, цилиндров насосов, ресиверов и т. п.

О том, что полезно знать при пайке полипропиленового водопровода, читайте тут.

А здесь https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/trubyi/plastikovyie/press-kleshi.html вы найдете информацию о способах соединения металлопластиковых труб — компрессионный фитинг, пресс-фитинг, пресс клещи.

• До 114 мм – трубы малого диаметра;
• От 114 мм до 480 мм – среднего;
• От 480 мм – большого.

Диаметр труб из стали по ГОСТ Р

Малого диаметра (до 114 мм.).

На трубах малого диаметра маркировка не ставится. К ним прикрепляется сопроводительный ярлык с информацией. То же и с холоднодеформированными трубами до 450мм – их транспортируют в пакетах, а ярлык закрепляется на весь пакет.

На ярлыке содержатся следующие данные:

Трубы малого диаметра с информационным ярлыком

• Наименование получателя;
• № заказа;
• Дата / смена;
• № пакета;
• № партии;
• Размер;
• Стандарт (ТУ или ГОСТ);
• Марка стали;
• № плавки;
• Штук (количество единиц в пакете);
• Теоретическая масса кг. (если заказ в метрах);
• Фактическая масса;
• Метры (общая длина);
• Код получателя.

Среднего диаметра (114 – 480 мм)

Трубы с толщиной стенки от 3,5 мм и диаметром от 159 мм маркируют каждую отдельно. Холоднодеформированные трубы от 159 – 450 мм, как правило, маркируются три изделия из всего пакета и прилагают ярлык.

Пример ярлыка стальной трубы

Большого диаметра (от 480 мм)

Допускается маркировка диаметром от 530 мм — на внутренней поверхности.

При толщине стенки более 10 мм возможна маркировка на торце трубы.

Цвет краски может означать марку стали, из которой труба изготовлена.

Маркировка трубы большого диаметра на внутренней поверхности

Пример цвета маркировки котельных труб:

Марка стали:

• 20 – зелёный цвет;
• 20ПВ – голубой;
• 15ГС – коричневый;
• 15ХМ – жёлтый;
• 12Х1МФ – красный;
• 12Х1МФ-ПВ – оранжевый;
• 15Х1М1Ф – белый;
• 12Х2МФСФ – синий.

Пример маркировки краской, обсадной бесшовной трубы резьбового соединения по ГОСТ 632.

Комбинация цифр «146 (Е) 7.7 1083 304 ОТТМ А » — означает:

• 146 – диаметр;
• (Е) – группа прочности. «Е» в скобках означает, что произведён ультразвуковой контроль;
• 7.7 – толщина стенки;
• 1083 – длина (потом идёт отступ 30-35 мм);
• 304 – масса;
• ОТТМ – тип соединения (короткая треугольная резьба не обозначается);
• А – исполнение (пишется, только если вариант А);
• В конце товарный знак завода.

Стальные презиционные трубы: ГОСТ 9567-75 – основной документ, определяющий их сортамент

Прецизионные стальные трубы являются особым типом стальных изделий, которые отличаются высокой прочностью, надежностью, существенным износостойким ресурсом, стабильностью в восприятии любого рода нагрузок. Конструкция из данного материала проявляет устойчивость к различным внешним воздействиям. Стальные прецизионные трубы регламентируются отдельным ГОСТ 9567-75, поскольку изготовление изделий предполагает соблюдение особых мер и повышенной точности.

Стандартом предопределено несколько разновидностей прецизионных труб, которые классифицируются в зависимости от варианта изготовления и толщины стенки:

изделия, имеющие особо тонкие стенки;

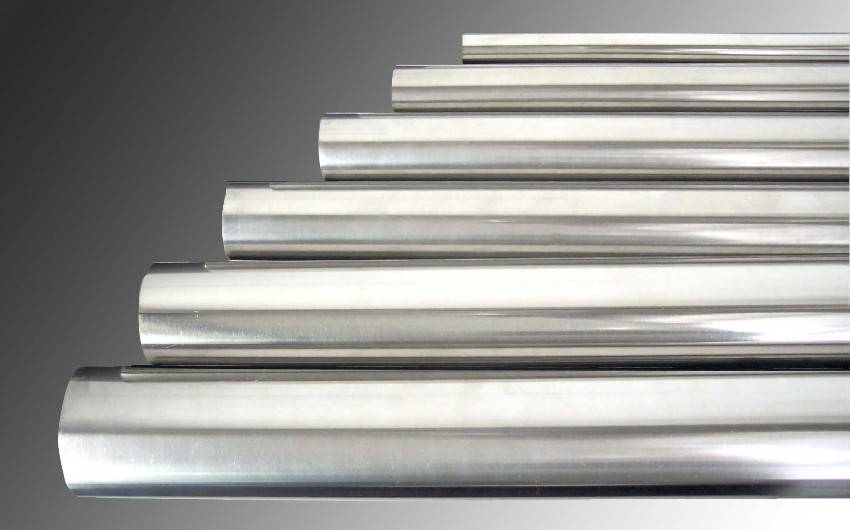

Конструкция прецизионных стальных труб проявляет особую устойчивость к различным внешним воздействиям

• тонкостенные трубы;
• толстостенные изделия;
• трубы с очень толстыми стенками.

Это бесшовный тип стальных изделий, характеризующихся высокими критериями изотропной жесткости. Благодаря этому трубы с очень тонкой стенкой могут использоваться при организации различных систем повышенной сложности и точности. Поверхность прецизионных труб бывает фосфаративной, оцинкованной или покрытой маслом.

В сортаменте на стальные бесшовные трубы ГОСТ строго прописывает размеры изделий, для которых не предусматриваются даже малейшие отклонения в значениях. Продукция изготавливается из высококачественного металла. Внутренняя поверхность имеет идеально ровную цилиндрическую форму. Диаметр трубы четко соблюден.

Обладая уникальными качественными характеристиками, данный тип изделий используется в гидравлических механизмах, автомобилестроении, энергетической промышленности, приборостроении, при монтаже газопроводов высокого давления.

Бесшовные прецизионные стальные изделия, характеризуются высокими критериями изотропной жесткости

Согласно ГОСТу горячекатаные трубы имеют мерную длину – 4-8 м, немерную – 4-12 м, холоднокатаные характеризуются мерной длиной 4,5-9 м, немерной – 1-11,5 м.

Сортамент труб стальных

ГОСТы на сталь регламентируют сортаменты стальных изделий, которые определяются в зависимости от технологии производства материала, на основании чего устанавливаются тип, марка и размер продукции.

Сортамент стальных бесшовных труб изготавливается в условиях холодного проката с применением принципа деформирования заготовки

Стальные трубы могут изготавливаться по одной из четырех технологий, которые определены действующим стандартом:

горячий прокат подразумевает производство бесшовных труб из разогретого сырья;

• холодный прокат дает возможность получить бесшовные изделия из охлажденного материала;
• сварной продольный прокат дает на выходе металлические изделия из листового материала с прямым швом;
• сварной спиральный прокат подразумевает технологию изготовления трубных конструкций из листового металла со спиральным швом.

Сортамент труб круглых стальных или профильных металлических, выполненных с помощью технологии горячего проката, определяется по двум нормативным свидетельствам: ГОСТ 8639-82 и ГОСТ 8732-78. В соответствии с ГОСТ 8639-82 сортамент труб стальных квадратных состоит из изделий диаметром 60-180 мм с толщиной стенки 4-14 мм. Стандарт регламентирует производство круглых металлических труб диаметром 20-700 мм, у которых толщина стенки находится в пределах 2,5-75 мм.

Сортамент стальных бесшовных прямоугольных или овальных труб, изготовленных в условиях холодного проката с применением принципа деформирования заготовки цилиндрической формы, определяется по ГОСТ 8639-82, ГОСТ 8645-82, ГОСТ 8734-75, ГОСТ 8642-68.

Сварной спиральный прокат подразумевает технологию изготовления труб из листового металла со спиральным швом

Первый нормативный документ касается производства и характеристик квадратных стальных труб, ГОСТ для них устанавливает диапазон диаметров 10-120 мм. ГОСТ 8645-82 регламентирует сортамент прямоугольных стальных изделий размером от 10х15 мм до 120х80 мм. Толщина стенки для изделий варьируется в пределах 1-9 мм. Третий нормативный стандарт определяет сортамент круглых труб из стали, выполненных методом холодного проката. Размерный ряд состоит в пределах 5-250 мм. Толщина стенки, что определяет типоразмер изделия стали круглой (ГОСТ 8734-75), варьируется от 0,3 мм до 4 мм.

Cтатья по теме:

Параметры металлических труб овальной формы определят ГОСТ 8642-68. Размерный ряд внешнего сечения изделий начинается от 16х10 мм и доходит до 90х32 мм. Толщина стенок может быть 0,5-2,5 мм.

Государственный стандарт для труб диаметром от 10мм до 530 мм. Регламент 10705-80

Регламент 10705-80 дает полную информацию о сортаменте, мехсвойствах металла, хим составе металла. В такой продукции преобладают углеродистые качественные стали и сплавы с низкой легированностью.

По своим техническим характеристикам электросварные прямошовные трубы делятся на 4 категории:

• Группа А- нормы по механическим признакам. Используется 308 государственный регламент, стали КП (кипящая сталь) СП(спокойная сталь) и ПС(полуспокойная сталь) сталь1-сталь2-сталь3-сталь4
• Группа Б- нормирование свойств по химическим признакам, применяется регламент 9045, сталь 08Ю,также 380-94 государственный стандарт стали 1, ст 2, ст 3, ст 4, регламент 19381- стали с низкой легируемостью, с содержанием углерода менее 0,46 процента, регламент 1050 – используются стали 20,15,10,08 все спокойные стали, кипящие и полуспокойные. Также трубную продукцию по группе Б выпускают со сталью 22ГЮ, у этой стали следующий химсостав: Углерод — процентное отношение от 0,15 до 0,22, марганец — не менее 1,2 и не более 1,4%,кремний – процентное отношение от 0,15 до 0,3, хром не более 0,4 процента, алюминий и титан 0,3%. Сера до 0,01, фосфор и кальций до 0,02,азот до 0,012процента в сплаве.
• Группа В — выпущенные изделия по такой группе регламентируются уже как по мехсвойствам металла так и по химсоставу. Стали применяются такие же, как и в группе Б, еще используют сталь 08Ю по регламенту 9045 и низколегированную сталь 22ГЮ с тем же химическим составом
• Группа Г – такая группа обязательно регламентируются гидроиспытаниям

Сварные трубы категории — А, Б, В всегда подвергаются полному контролю неразрушающими методами.

Потери напора жидкости при движении в круглых трубах

При транспортировке жидкостей в трубопроводах возникают потери напора, которые зависят от следующих факторов:

• шероховатости внутренних поверхностей трубы,
• потери при прохождении сужений сечения в кранах, переходниках и прочей арматуры,
• потери при резких под 90 градусов поворотах трубопровода,
• кроме того, потери напора зависят от вязкости жидкости.

Различают два режима потока жидкости: ламинарный и турбулентный. Ламинарный это когда движение жидкости в трубопроводах происходит без перемешивания частиц. При турбулентном происходит обильное перемешивание и вращательное движение частиц жидкости. Переход потока из ламинарного в турбулентный происходит, когда число Рейнольдса Re>2300.

Ламинарный и турбулентный потоки

Число Рейнольдса зависит от скорости движения потока, внутреннего диаметра и вязкости жидкости и характеризует режим движения жидкости. При расчетах параметров трубопроводах необходимо, чтобы расчетное число Рейнольдса было Re<2300. При этом меньше потери и затраты мощности насосов на движение жидкости.

Профильные трубы квадратного и прямоугольного сечения: сортамент и технические характеристики

Профильными называют трубы, сечение которых отлично от круглого. Наиболее востребованы изделия с квадратным и прямоугольным сечением, изготовленные сварным способом. Они применяются для сооружения малых архитектурных форм (навесов, теплиц, беседок), при устройстве лестниц и ограждений, в качестве защитного кожуха при прокладке инженерных коммуникаций. Изделия небольшого сечения используются при производстве мебели и бытовой техники. Сортамент стальных квадратных труб регламентируется ГОСТом 8639-82, прямоугольных – ГОСТом 8645-68. В маркировке профильной трубной продукции указывают размеры стенок по наружной стороне и толщину, взятые в миллиметрах.

Таблица размеров и массы стальных трубных изделий с квадратным сечением

Стороны квадрата, мм	Толщина стенки, мм	Масса 1 м, кг	Стороны квадрата, мм	Толщина стенки, мм	Масса 1 м, кг
15х15	1,5	0,605	80х80	3	7,13
20х20	1,2	0,841	80х80	4	9,33
20х20	2	1,075	80х80	5	11,44
25х25	1,5	1,07	80х80	6	13,46
25х25	2	1,39	100х100	3	9,02
30х30	1,5	1,67	100х100	4	11,84
30х30	2	2,17	100х100	5	14,58
30х30	3	2,42	100х100	6	17,22
40х40	1,5	1,78	100х100	8	22,25
40х40	2	2,33	120х120	4	15,07
40х40	2,5	2,85	120х120	5	18,84
40х40	3	3,36	120х120	8	27,27
40х40	4	4,3	140х140	5	21,98
50х50	1,5	2,35	140х140	6	24,76
50х50	2	2,96	160х160	4	20,09
50х50	3	4,31	160х160	5	25,12
50х50	4	5,56	160х160	6	30,14
60х60	3	5,25	160х160	8	40,19
60х60	4	6,82	180х180	8	42,34
60х60	5	8,3	200х200	6	37,68
			200х200	8	50,24

Таблица размеров и массы стальных трубных изделий с прямоугольным сечением

Стороны прямоугольника, мм	Толщина стенки, мм	Масса 1 м, кг	Стороны прямоугольника, мм	Толщина стенки, мм	Масса 1 м, кг
30х15	1,5	0,96	80х40	3	5,25
30х20	2	1,39	80х40	4	6,82
40х20	1,5	1,41	80х60	3	6,59
40х20	2	1,7	80х60	4	8,07
40х20	3	2,42	80х60	5	9,87
40х25	1,5	1,53	100х50	3	7,065
40х25	2	1,86	100х50	4	8,7
40х25	2,5	2,27	100х50	5	10,65
50х25	1,5	1,77	100х60	4	10,05
50х25	2	2,17	100х60	5	12,56
50х25	2,5	2,66	120х80	5	14,58
50х30	2	2,32	120х60	4	11,3
60х30	2	2,65	120х60	5	13,0
60х30	2,5	3,53	120х80	4	12,56
60х30	3	3,83	120х80	6	17,22
60х30	4	4,93	140х100	5	18,84
60х40	2	3,14	140х60	4	12,56
60х40	2,5	3,64	140х60	5	14,58
60х40	3	4,3	160х120	6	26,38
60х40	4	5,56	160х80	5	18,84
80х40	2	3,77
80х40	2,5	4,71
