Способы промывки

Перед тем, как промыть систему отопления в частном доме своими руками, потребуется изучить методы и выбрать лучший в конкретной ситуации. Есть пять вариантов промывки:

• химическая;
• дисперсная;
• гидродинамическая;
• пневмоимпульсная;
• гидропневматическая.

При выборе важно учесть преимущества, недостатки и ограничения каждого из перечисленных способов

Химическая промывка

Технология достаточно проста и эффективна. Также ее отличает доступность и низкие финансовые затраты. Но стоит учесть, если в доме установлены алюминиевые элементы отопления, использовать химические реагенты запрещается. Если система и продолжит функционировать после такого испытания, то срок ее службы сильно сократится.

Еще один важный момент: слив реагентов из батарей. Государственные стандарты и правила запрещают утилизировать такие отходы в канализацию. Чтобы соблюсти требования, необходимо купить специальный состав для нейтрализации химических компонентов.

Порядок действий при промывке системы отопления в частном доме своими руками выглядит следующим образом:

1. подбор состава в зависимости от особенностей отопления;
2. приготовление раствора в строгом соответствии с инструкцией;
3. заполнение системы отопления химическим веществом с помощью насоса;
4. прочистка в течение 2—3 часов (период воздействия может меняться в зависимости от типа и сложности загрязнений);
5. удаление раствора из труб, промывка системы отопления  под напором;
6. заполнение системы теплоносителем.

Дисперсная промывка

Метод очень похож на первый. Но для проведения работ используют более современные составы. В этом случае смесь для промывки действует только на загрязнения, не вступая в контакт с материалом труб.

Таким способом промывают батареи из любых материалов. Работы можно выполнять независимо от времени года, но желательно сделать это до начала отопительного сезона. Зимой потребуется специальная техника, которая замкнет систему отопления.

Гидродинамическая промывка

Первые две технологии не всегда могут эффективно справиться с загрязнениями чугунных батарей. Кроме того, их нельзя назвать полностью безопасными для человека и окружающей среды. Гидродинамическая очистка не приносит никакого вреда экологии и позволяет полностью устранить проблемы чугунной системы.

Из недостатков метода нужно выделить его стоимость. Здесь не обойтись без профессионального оборудования, которое обеспечит высокое давление струи воды. Чаще всего так очищают трубы профессионалы. Предварительно в систему загоняют вещество, которое размягчает отложения.

Принцип заключается в снятии налета потоком воды. Сначала теплоноситель сбрасывается из труб, а после подается обратно под высоким давлением. Отслоившиеся загрязнения выводятся при повторном сливе.

Пневмоимпульсная промывка

Для такой очистки потребуется специальный прибор, который создает импульсную волну в трубах, снимающую отложения на внутренних стенках. При этом давление в системе повышается. Вариант подойдет для любых труб, он не повреждает материал батарей. Работы разрешается проводить в любое время, даже в отопительный период.

Гидропневматическая промывка

Еще один метод с использованием специального оборудования. Установка нагнетает в трубы сжатый воздух, который смешивается с водой и взрыхляет все ненужности на стенках. Существует две технологии использования воздуха под высоким давлением:

• Промывка с открытым спускным патрубком. Воздух нагнетается до тех пор, пока из системы не начнет сливаться чистая вода.
• Воздух нагнетается в систему с закрытым спускным патрубком в течение 10 минут. После этого производится слив отработанной жидкости.

Механическая чистка

Промывку отопления своими руками можно выполнить и без использования специального оборудования и реагентов. Для этого из радиатора сливают теплоноситель, снимают батарею и промывают ее в ванной комнате с помощью душевого шланга. Напор воды при этом должен быть максимально возможным. Для большого слоя отложений используют металлические приспособления для чистки.

Перед сборкой системы тем же методом промывают трубы, очищают резьбовые соединения от ржавчины.

Промывка отдельного радиатора

Такой метод используют строго до начала отопительного сезона. Потребуется кран для промывки и штуцер с подходящей резьбой, резиновый шланг. Работу выполняют в таком порядке:

1. подключают кран;
2. присоединяют к нему штуцер и шланг;
3. свободный конец шланга опускают в унитаз;
4. открывают кран, придерживая шланг, промывают в течение получаса.

Опрессовка — обязательная испытательная процедура для системы отопления

Во время проведения этих мероприятий неповрежденные детали системы, обладающие требуемым запасом прочности, никак не пострадают. А вот слабые места, например, источенные длительной эксплуатацией трубы или плохо смонтированные, негерметично «запакованные» соединительные узлы, при подаче в систему высокого давления сразу же проявят себя.

Автономную систему отопления, установленную в квартире многоэтажного дома, в некоторых случаях рекомендовано проверять компрессором с помощью пневматической опрессовки, во избежание просачивания воды на нижние этажи.

Видео: для чего нужна опрессовка отопительной системы дома

Последовательность работ

При проведении работ необходимо учесть характерные особенности имеющейся отопительной системы, чтобы правильно определить, какое давление может быть применено во время опрессовки. К таким параметрам относятся:

— тип разводки системы отопления.

— характеристика имеющихся труб, то есть их возраст, толщина стенок, материал, из которого они изготовлены;

— количество этажей в здании;

— характеристики запорной арматуры.

После того как основные параметры уточнены, можно приступать к проведению основных контрольно-проверочных мероприятий, которые суммарно включают в себя:

— подготовку оборудования;

— слива старого, подлежащего замене теплоносителя;

— закачка проверочной жидкости и создание необходимого давления в отопительной системе;

— завершающая промывка, заполнение системы штатным теплоносителем;

— составление необходимых документов о проведенных работах.

Если во время проведения перечисленных этапов обнаружатся поврежденные участки системы, то необходимо будет остановить испытания и приступить к устранению выявленных изъянов. После ремонта и герметизации непрошедших испытаний участков, комплекс опрессовочных мероприятий проводятся заново. Если после этого повреждений обнаружено не будет, то система считается исправной, успешно прошедшей испытательные процедуры.

Важность предварительной промывки труб

Начиная мероприятия по промывке и опрессовки отопительной системы, в первую очередь необходимо отключить ее от подачи воды и удалить теплоноситель.

Перед тем как проводить испытательные процедуры на системах, которые уже эксплуатировались в течение определённого времени, рекомендовано произвести промывку труб отопительного контура. Эта операция может быть выполнена разными способами, но главная ее цель состоит в очистке внутренних поверхностей труб от наросшей за время эксплуатации отопительной системы накипи, ржавчины, солевых и других отложений.

Удивительно, но даже тонкие наросты, не более 1 – 1,5 мм, уже снижают эффективную теплоотдачу приборов отопления на почти 15%. Кроме того, они уменьшают проходной диаметр труб, замедляя циркуляцию теплоносителя, существенно увеличивая ненужную нагрузку на насосное оборудование, на котлы отопления – все это дает очень значимый перерасход энергоносителей, сказываясь на экономичности системы обогрева дома. Поэтому их необходимо регулярно удалять, иначе разбалансированность системы отопления отразится на кошельке владельцев дома или на уровне комфорта в помещениях. Например, батареи могут прогреваться неравномерно, так как в некоторые их отделы теплоноситель не сможет попасть из-за образовавшейся накипи.

Советы и рекомендации

При покупке радиаторов отопления следует учитывать, что биметаллические и алюминиевые теплообменники имеют небольшой объем, в котором циркулирующий теплоноситель не образует осадка.

При выборе системы отопления следует отдавать предпочтение закрытым типам. Такие системы характеризуются постоянным объемом теплоносителя, что не позволяет образовываться новым отложениям.

Лучше всего выполнять подключение внизу радиатора. Так как осадок образуется на горизонтальных участках, такое подключение способствует выведению основной массы отложений с течением рабочей среды.

Рекомендуется установить фильтр, который не требует больших вложений, но существенно упрощает процесс очистки. Удаление накипи из грязевого фильтра выполнить проще, чем промывать стояк.

Что такое опрессовка системы обогрева — цели испытаний. Жми!

Для запуска теплосети или водообеспечения в эксплуатирование, в результате проведения всех важных работ по монтажу нужно испытать собранную конструкцию.

На этом этапе производятся гидравлические проверки, по результатам которых составляется акт, свидетельствующий о пригодности системы к применению по целевому направлению и ее способности держать гидравлические удары.

Цель испытаний

Проведение гидравлических испытаний – это не каприз и не каприз.

Проверки в первую очередь ведутся после создания новой сети или в результате проведения капремонта, мер по профилактике и реконструкции уже существующей, а еще в первую очередь до начала сезона отопления.

После этого выполняется новое испытание, и так происходит до той поры, пока не будут получены результаты, необходимые норме. Собственно, есть два этапа проведения испытаний: первичные и финальные.

Примите к сведению: ведется опрессовка что бы проверить герметичности и цельности, а еще нахождения предпологаемого брака на каждом участке водомерного узла, включая котлы.

Аналогичные проверки собой представляют довольно популярный процесс опрессовки отопительных систем. Происходит это при помощи имитирования гидравлического удара, когда в системе нагнетается давление, превышающее нормативное во много раз.

Замечание профессионала: весь брак и недоработки, обнаруженные в момент проведения опрессовки, обязаны быть устранены без промедлений и без промедлений.

Все правила проведения проверок аналогичного характера всегда жёстко регламентированы.

Для гидравлических испытаний пользуются нормами. Это два СНиПа: 41-01-2003 и 3.05.01-85, а еще «Правила технической эксплуатации тепловых энергоустановок» от 2003 г.

Процедура тестов достаточно прозрачная и понятна:

Важные тонкости испытаний

Собственно, акт проведения гидравлических испытаний становится доказательством проведенных тестов.

При этом сами проверки могут проводиться одним из 2-ух способов:

Первый способ тестирования предусматривает применение приборов для определения величины давления, которые фиксируют и показывают системное давление.

Нужно обратить внимание: при помощи приборов для определения величины давления устанавливается величина лишнего давления, что дает возможность сделать вывод о достоверности проверки. Второй способ проверяет настоящую готовность системы к работе путем проверки работоспособности при давлении на 50% больше, чем показатель

Любой тест продолжается не меньше 10 минут, возможный показатель падения давления при опрессовке не больше 0,02 МПа

Второй способ проверяет настоящую готовность системы к работе путем проверки работоспособности при давлении на 50% больше, чем показатель. Любой тест продолжается не меньше 10 минут, возможный показатель падения давления при опрессовке не больше 0,02 МПа.

Желательно знать: ключевой документ, свидетельствующий про проведение тестов – подходящий акт.

Аналогичный акт обязан быть составлен по форме и подписан всеми ответственными лицами.

Данный документ очень важен, его заполнение и подписание происходит в первую очередь день в день с проведением проверки. Образец бланка приведен в СНиПе 3.05.01-85.

(Форму акта об испытании системы отопления Вы можете скачать тут).

Еще существует ряд жёстких требований к оформлению и структуре этого документа:

• в акте должна обязательно быть указана дата проведения проверки и составления документа;
• обязаны быть перечислены все ответственные лица за проведение опрессовки;
• в первую очередь указание полного название объекта проверки и адреса, по которому он находится;
• достаточно указать параметры теста, место проверки системы;
• приведение показателей давления при тестах: рабочего, проверочного и давления в конце тестов;
• показатели падения давления в системе в течении процесса опрессовки;
• результаты осмотра конструкций, главных составляющих;
• список сделанных работ по ремонту, если они имели место;
• факт приемки и полное заключение про готовность системы к работе;
• подписи всех уполномоченных лиц.

Те либо другие пункты могут несколько различаться в зависимости от характера и трудности объекта, на котором проводились проверки, и причин их проведения.

Посмотрите видео, в котором разъясняются этапы проведения опрессовки системы обогрева:

Алгоритм комплектации документов и порядок составления акта

У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания.

Составлена такая инструкция обычно следующим образом:

1. Обследование отопительного оборудования на предмет трещин, сколов и мест где истончились стенки трубопровода. Трубопровод проверяется с помощью повышенного давления, величина которого повышается в 1,25 раз. При этом его величина не должна быть меньше 2-х атмосфер. Такая проверка проводится для того, чтобы обнаруженная неисправность (если таковая имеется) не стала причиной разногласий заказчика и исполнителя;
2. После проверки выполняются ремонтные работы по устранению трещин, течей и др.
3. Следующим шагом является оформление акта, содержащего информацию о предыдущем этапе. То есть делаются записи о непредусмотренном ремонте;
4. После документального оформления ремонта осуществляется подбор способа промывания отопительной системы в вашем доме. Чаще всего выбирают гидропневматическую промывку, осуществляющуюся с помощью пульпы, содержащей воду и сжатый воздух;
5. Предпоследним шагом становится составление сметы проделанных работ, в стоимость которых включают цену амортизации оборудования, затраты на топливо, на химические вещества и также учитывается труд работников.

На основе всего вышеперечисленного оформляется договор на промывание системы отопления. В данном документе, акте оговорены стоимость оказанных услуг и последовательность их выполнения. В том числе в договоре и форме прописаны обязанности и обязательства заказчика и исполнителя и сроки проведения промывания системы отопления

Очень важно включить в договор штрафы и санкции за невыполнение в срок, либо некачественное ее выполнение. Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы

Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы.

Такой пункт называется «ответственность сторон». Также необходимо указать в акте на промывку отопительной системы в каких случаях, в какой ситуации и по каким причинам данный договор может быть расторгнут

На этом этапе работы только начинаются, поскольку перед тем как осуществить промывку отопления необходимо все тщательно проверить и задокументировать как результаты проверки, так и организационные моменты. Составленный договор подписывается сторонами. Нужно помнить о том, что все возникающие спорные вопросы, нерешенные на уровне руководства организации, осуществляющей работы, решаются в судебном порядке

Для этого крайне важно сохранять все документы, подтверждающие осуществление работ представителями компании в вашем доме

Заключительным этапом является проведение непосредственно работ по промыванию системы отопления; затем следует провести вторичную проверку трубопровода и радиаторов на предмет течей и трещин. Затем проводится окончательная проверка на работоспособность и, после оценки работы заказчиком, происходит запуск отопления в доме.

Суть и виды опрессовки

Сейчас отопление чаще всего осуществляется системой «водяного контура». При этом нагретая вода циркулирует по трудам, сообщая свою тепловую энергию в помещения. Недопустимы протечки, трубопровод для нормальной работы должен быть полностью герметичен. Опрессовка же специально создает в трубе объем больше нормального.

Когда это производится с помощью воздуха – это называется пневмоопрессовкой.

Когда с помощью воды, то гидроопрессовкой. Последний способ считается более безопасным и поэтому более популярен. По этой причине в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превышать давление внутри трубы более чем 15 мПа. Если речь идет о поднятии давления с помощью воды, то здесь есть ограничения. Максимально возможное давление не должно превышать обычно рабочее более чем на 30%.

В многоэтажных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность затопления. Но тогда возникает уровень риска и все жильцы должны быть уведомлены о проводимых испытаниях.

Процесс работы несложный, но многоэтапный. Алгоритм выглядит так:

• Происходит подготовка необходимых материалов и оборудования.
• Слив жидкости, которая была в отопительной системе ранее.
• Закачивание новой.
• Создание максимально возможного проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывка, регулировка отопительной системы до нормальных показателей давления внутри.
• Документальное оформление проведенных работ, формирование отчетов и актов.

Но так список процедур выглядит только в случае, если никаких «тонких мест» в системе отопления нет и, соответственно, герметичность в ней не нарушается. Если же давление быстро падает, не держится, значит, система нуждается в проведении ремонтных работ. В такой ситуации специалист выполняет нужные действия (замена трубы, герметизация соединений, прочистка и пр.), а потом начинает опрессовку с самого начала. Только выдержавшая испытание система отопления бывает допущена к отопительному сезону.

Важный нюанс! Опрессовка должна производиться после чистки и промывки труб. Иначе соляные и другие отложения внутри их могут замаскировать возможные внешние повреждения и прорывы.

Если на внутренней поверхности есть отложения порядка 1 см, то это снижает общую теплоотдачу и КПД на 15 и более процентов от общих показателей. Для документального подтверждения прочистки тоже составляется специальный акт.

Является ли бумага обязательной

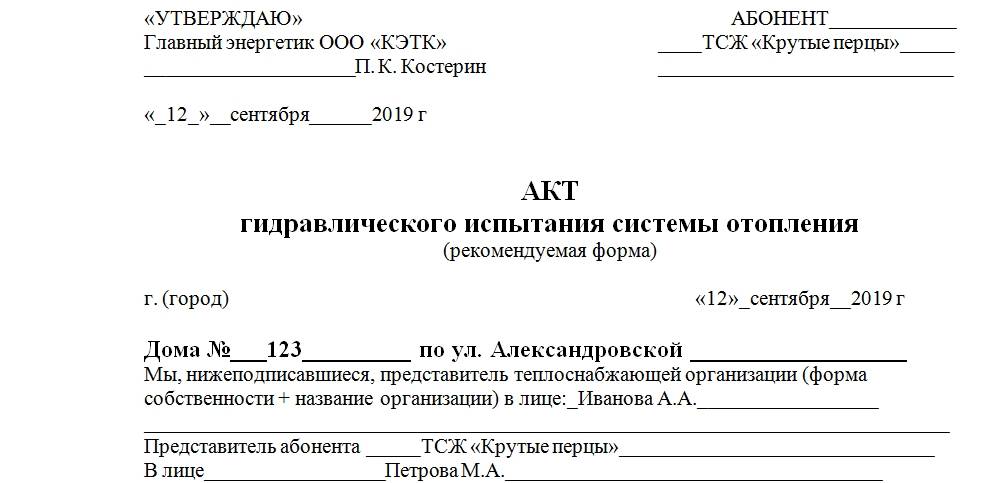

Приведенные бланк и образец являются примером, рекомендуемой формой для составления акта, но никак не обязательным для всех документом. Возможно, в некоторых случаях более удобными будут другие варианты фиксации проводимых работ по проверке коммунальных систем. К слову, также, путем гидравлического испытания, проверяется система горячего водоснабжения.

Составные части акта опрессовки системы отопления

Вверху слева указывается информация об организации, которая проводила проверку. В идеале должна стоять подпись для утверждения главным энергетиком теплоснабжающей организации.

Вверху справа должны содержаться сведения об абоненте. То есть о том, кто является клиентом и потребителем отопительных услуг. Это может быть товарищество жильцов конкретного дома, какая-либо организация, которая занимает здание, владелец частного дома и пр.

Важно указывать наименования и другие сведения точно и подробно. Адрес в этом случае необходим

В основной части акта указываются:

• Город.
• Число подписания акта (и самой опрессовки).
• Теплоснабжающая организация: ее форма собственности, наименование, ФИО представителя.
• Кто из представителей абонента осуществлял приемку системы отопления после испытания: ФИО, должность.
• До каких показателей было поднято давление в системе , указываются кгс/см2.
• До каких показателей оно упало после 10 минут, последующих за отключением (единицы измерения здесь тоже кгс/см2, допустимо также измерять его в мПа при наличии точных данных на этот счет).
• Прошла или не прошла система испытание (заполняющему нужно подчеркнуть верный вариант).

Заключительная часть состоит из подписей и печатей (при наличии) представителей:

• Абонента.
• Теплоснабжающей организации.
• Обслуживающей организации.

В целом акт опрессовки системы отопления – удобный первичный документ, за заполнение которого несет ответственность теплоснабжающая организация.

Документальное оформление выполненной работы — акт

Акт опрессовки является официальным документом, имеющим юридическую силу, подтверждающим, что:

• испытания проведены в полном объеме согласно программе, разработанной инженером, в соответствии с действующими нормативами;
• теплоснабжающая система находится в рабочем состоянии и подготовлена к эксплуатации;
• в случае аварийной ситуации во время отопительного периода ответственность за нее будет нести одна из сторон или обе, а виновник возместит ущерб.

В форме акта на гидравлические испытания системы отопления имеются графы, которые заполняют полностью и максимально точно.

• название проверяемого объекта;
• дату и время проведения опрессовки;
• тестируемый участок, которым может быть, например, тепломагистраль или отдельный узел;
• используемые приборы;
• результаты визуального осмотра соединений, швов и т.д.;
• величину рабочего давления и нагрузки на систему и продолжительность испытаний;
• значения на манометре в конце проверки;
• величину падения давления;
• информацию о ликвидации протечек и иных дефектов;
• заключение о том, что система готова к эксплуатации;
• подписи уполномоченных лиц.

Акт опрессовки теплотрассы подписывают в день, когда система тестировалась. Этот документ должны завизировать ответственные лица предприятия, проводившего работу, а также органа технадзора и управляющей компании.

Источники

• https://assistentus.ru/forma/akt-opressovki-sistemy-otopleniya/
• https://teplospec.com/montazh-remont/kak-sostavit-akt-opressovki-sistemy-otopleniya-pravila-oformleniya-blanka.html
• https://kanaliza.ru/dokumentatsiya/sostavlenie-akta-gidravlicheskogo-ispytanija-sistemy-otoplenija
• https://tvoizakon.ru/akt-provedenija-gidravlicheskih-ispytanij-sistemy-otoplenija/
• https://www.tproekt.com/obrazec-akta-opressovki-sistemy-otoplenia/
• https://santech-info.ru/otoplenie/akt-gidroispytanij.html

Заполнение первой части акта

Перед выполнением тестирования (опрессовки) готового водопроводного трубопровода необходимо запастись бланком акта, в который будут внесены все важные данные. Акт является официальным документом из приложения 1 СНиП 3.05.04-85. Название документа звучит как «Акт о проведении приёмочного гидравлического испытания напорного трубопровода на прочность и герметичность».

Самая первая информация, которую нужно занести в документ, это — город, в котором проводятся тестировочные работы и дата проведения мероприятия. Ниже будет указан перечень членов комиссии, которые проведут тестирование внутренней/наружной системы водопроводного трубопровода.

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

В комиссию, как правило, должны входить:

• Представитель организации, которая проводила монтаж всей коммуникации;
• Представитель от службы технического надзора заказчика;
• Лицо, представляющее эксплуатационную организацию.

Причём прописывать стоит и организацию, которую представляет член комиссии, и его должность в ней, и фамилию с инициалами.

Ниже в обязательном порядке необходимо указать подробную информацию об испытуемом объекте. То есть вписать его полное название (можно взять из проектной документации), указать номера пикетов, имеющихся на границах объекта, общую длину водопроводного трубопровода и его диаметр, а также материал, из которого смонтирована коммуникация и сделаны стыки труб.

На этом «шапка» официального документа считается полностью заполненной.

Правила заполнения Акта

За заполнение акта опрессовки несёт ответственность теплоснабжающая организация.

Шапка

• заполнение шапки Акта начинается с указания точного названия тестируемой тепловой системы (данная информация содержится в её рабочей документации, проекте);
• вносится полное наименование объекта, обслуживаемого тепловой установкой. Его можно найти в разрешении на строительство или в его проектно-сметной документации;
• вносится информация о населённом пункте, дате проведения испытаний/утверждения Акта (в случае если дефектов не выявлено и документация оформляется в день тестовых мероприятий).

Состав комиссии

Указываются данные всех членов приемной комиссии. В неё входят представители генподрядчика, заказчика и организации осуществлявшей работы. Представитель каждой из сторон должен предоставить информацию о названии своей организации, должности, которую он в ней занимает, а также свои фамилию и инициалы.

Осмотр и результаты

• Заносятся данные проектной организации и шифр проекта, по которому возводилось сооружение и устанавливались инженерные коммуникации, в частности, система отопления.
• Указываются метод проведения испытаний – гидростатический или манометрический (пневматическая опрессовка). Далее, данные рабочих параметров: давление в трубопроводе (в одной из единиц измерения – МПа или кг/см2), время, на протяжении которого система находилась под избыточным давлением.
• Вносится величина падение давления за время тестового периода (в МПа или кг/см2).
• Указывается отсутствие или количество, а также местонахождение дефектов выявленных в ходе испытания либо после него. Предписания по устранению дефектов вносятся непосредственно в акт или в дополнение — накопительную ведомость.

Решение комиссии и подписи

На основании полученной информации приемная комиссия выносит решение, соответствует ли данная система отопления отраслевым нормативам и проектным показателям. Делается вывод о том прошла ли система испытание или нет. По выявленным дефектам дается предписание на их ликвидацию с указанием времени выполнения ремонтных мероприятий.

Независимо от принятого решения Акт подписывается всеми членами комиссии.
