Утеплитель для теплого водяного пола

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления. Трубы должны располагаться строго горизонтально

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Об устройстве системы обогрева полов

Само устройство обычно интуитивно понятно всем и кажется таким – на полу находится что-то греющееся, которое закрыто напольным покрытием. В какой-то мере подобное представление соответствует действительности, но если коснуться реализации самой идеи обогрева, то здесь есть очень любопытные нюансы. В частности, это относится к созданию теплоизоляции для тёплого пола.

Структура теплого пола

Её назначение тоже понятно без особых разъяснений – она должна предотвратить нерациональные потери тепла. Если ниже по уровню находится подвал или другие неотапливаемые  помещения, межэтажные перекрытия, то теплый пол будет их просто обогревать. Чтобы это исключить, применяется теплоизоляция для тёплого пола. Она является своеобразной основой, на которой и происходит монтаж самой системы отопления.

Здесь требуется сказать, что теплоизоляция под тёплый пол обычно в полном объёме делается при использовании в качестве нагревательного элемента специального  (электрического) кабеля. На нём выделяется тепло, когда протекает электрический ток, причём величина его выделения нормирована. Зная нормы тепловыделения, можно рассчитать и смонтировать тёплый пол, позволяющий обеспечить в помещении нужную температуру.

Фактически, часть помещения превращается  в своеобразный термос, пол и участок стены термически изолированы от всех остальных конструкционных узлов здания, и тепло может поступать только в нужное помещение.

Использование материала с фольгой

Монтаж фольги под теплый пол производится довольно просто. Сложностей и затруднений здесь с вероятностью 99% не возникнет даже у начинающего строителя. Для того чтобы уложить этот материал на черновой пол, понадобятся ножницы или канцелярский нож, рулетка, алюминиевый скотч, сам теплоизоляционный материал (например, вспененный полиэтилен).

Приступаем к укладке

Поможет сориентироваться во всей технике укладки следующая таблица.

Таблица. Технология укладки фольги под теплый пол.

Шаги, фотоОписание действий

Шаг 1

Материал укладывается вплотную к стене. Процесс начинается с угла комнаты. Край рулона фольгированного материала укладывается в угол комнаты отражающей стороной вверх – она всегда будет направлена в сторону теплоисточника. Рулон раскручивается до конца стены, лента материала необходимой длины отрезается.

Шаг 2

Аналогичным образом материал раскатывается по полу всей комнаты. Укладка полос производится стык в стык.

Шаг 3

Все монтажные швы проклеиваются скотчем, чтобы добиться максимальной тепло- и влагоизоляции.

Шаг 4

Далее может производиться монтаж системы подогрева полов, затем осуществляется укладка напольного покрытия.

Однако стоит помнить, что укладываться фольгированная подложка должна на тщательно высушенный черновой пол, если он выравнивался и заливался строительной смесью. Уже затем производятся работы по монтажу теплоизоляции, а далее укладывается согласно схеме и определенным требованиям выбранная система теплого пола. После этого она, опять же, в зависимости от требований, либо заливается цементной смесью, либо просто закрывается отделочным покрытием.

Подложка должна укладываться на тщательно подготовленный черновой пол

Видео – Укладка рулонной фольгированной подложки

Утеплитель прокладывать при монтаже теплого пола необходимо, особенно если полы монтируются в частном доме или укладываются в квартире на первом этаже. А при использовании фольгированных материалов эффективность обогрева будет значительно увеличена

Поэтому не стоит экономить на этом тонком, но столь важном дополнении

Сомнения по выбору утеплителя

Для снятия всех сомнений по выбору утеплителя для теплого пола рассмотрим финансовую сторону вопроса. Для этого проведём расчет тёплого пола помещения 50 кв.м. Все монтажники советуют 2 см плиту с покрытием и бобышками стоимостью 600 рублей за квадрат. Всего расходы по такому утеплителю около 30000 руб. Если добавить еще 4см гладких плит с четвертью, то это обойдётся в 150 рублей за квадратный метр и всего это будет 7500 рублей. Об этой сумме «экономии» и ведётся речь. Это всего плюс 25% к стоимости, но посчитаем, какой конечный результат получим. Произведем расчёты в программе по тёплым полам по двум помещениям:

  • Помещение 1 — правильный вариант выбора теплоизоляции.
  • Помещение 2 — стандартный вариант утеплителя.

Помещение 2

Начнём с него. Задаём стандартный тип перекрытия под неотапливаемыми подвалами, шаг трубы 20 см, температуру в помещении +20 °С, слои над трубами и слои под трубами с утеплителем в 2см. Температура теплоносителя +40 °С. После вычисления программа выдаёт стандартные нормативные данные, кроме теплового потока вниз, который равен 58 Вт/кв.м., что сопоставимо с потоком вверх. Можно сделать вывод, что при таком варианте отапливается нижняя плита перекрытия.

Помещение 1

Задаём все те же данные, только в слоях под трубами предусматриваем дополнительную теплоизоляцию пола пенополистирол 35 плотности толщиной 40 мм. После расчёта программа выдаёт результат с повышенным тепловым поток вверх и сниженным в три раза до 18 Вт/кв.м. потоком вниз. И это даст реальную экономию в деньгах.

На расчётном помещении в 50 квадратов мы теряем 2 кВт! Если перевести это в деньги при отоплении газом по среднероссийским ценам за голубое топливо, то получится 2268 руб. в год. Простой срок окупаемости дополнительных затрат на более эффективный утеплитель равен 3,3 года.

Процесс установки водяного теплого пола

Первым этапом в решении задачи, как сделать теплые полы от водяного отопления, является составление проекта. Необходимо нарисовать план помещения с указанием размеров отдельных комнат и расположения стояков. Около стояка, к которому будет выполняться подключение, следует поместить коллекторный узел. С одной стороны к этому устройству подключается центральное отопление, а с другой – трубы системы «теплый пол». В коллекторном узле имеется датчик температуры, который позволяет контролировать нагревание теплоносителя. Также в устройстве может быть вентиль или клапан, с помощью которого устанавливается определенная температура для каждого контура.

Система водяного теплого пола требует обязательного смешивания горячей воды подающей трубы с холодной из обратного трубопровода. Это происходит в коллекторном узле, который дополнительно называют смесительным узлом. Объясняется это тем, что иногда на подаче может быть достаточно высокая температура, при которой находиться на полу не совсем комфортно. Прибор в смесительном узле, контролирующий температуру теплоносителя, дает сигнал о необходимости добавления холодной воды.

Для безупречной и эффективной работы системы водяного теплого пола необходим монтаж циркуляционного насоса. Он предназначен для обеспечения определенной скорости воды по контуру теплого пола.

Следующим шагом будет выбор типа труб для водяной системы теплого пола. Для этой цели используются трубы из металлопластика или сшитого полиэтилена. Однако последнее время отмечается популярность гофрированных нержавеющих труб. Этот материал характеризуется гибкостью, надежностью и сравнительно низкой стоимостью, ниже, чем цена металлопластиковых изделий. Кроме того трубы имеют долгий эксплуатационный срок и пока не имеют подделок. Единственным недостатком гофрированной трубы можно назвать высокое сопротивление потоку теплоносителя из-за ребристой поверхности.

Также важно определиться со способом укладки труб водяного контура. Популярными считаются два метода: «улитка» и «змейка»

Проще укладывать трубы змейкой, но улитка равномернее прогревает поверхность пола, отсутствует чередование теплой и холодной зоны.

Диаметр труб для водяного теплого пола и их длина имеют не меньшее значение. В большинстве случаев используется труба сечением 16 мм, что касается протяженности контура, то здесь за основу берется норматив 4-5 метров для обогрева одного квадрата площади.

Специальные плиты в качестве утеплителя

Использовать плиты, как утепляющий материал, можно в помещениях с высокими потолками, достигающими минимум двести шестьдесят сантиметров.

Материалы из которых изготовлены плиты:

Основным материалом, из которого выполнены плиты, является пенополистирол либо пенопласт. Плиты из пенопласта создаются при помощи неэкструзионного метода. В устройстве плиты создаются каналы, по которым проходят пар с воздухом. Пенопластовые плиты имеют низкий вес, но высокую паропроницаемость. Пенополситрол создают методом экструзии, при котором стенки полимерных ячеек спаиваются между собой.Плиты имеют обычный размер, равный 120 на 240 сантиметров. По ГОСТ 15588 – 86 плита должна иметь ширину в пределах 50 – 130 сантиметров, длину 90 – 500 сантиметров. Свойства материала могут варьироваться и зависят от производителя.

Пенопласт по плотности уступает пенополистиролу, и неустойчив к механическим нагрузкам. Это способствует снижению его функциональных свойств. Пенопластовый материал подходит для укладки между лагами напольных конструкций.

Можно встретить пробковые призмы, которые тоже подходят для теплоизоляции водяного пола. Из-за особенной структуры пробки имеют прочность во время сжатия, исключают адгезию по отношению к раствору из цемента. Покрытие из пробки отличается высокой стоимостью, его укладывают на практически теплое основание. Иначе понадобиться пробка, имеющая толщину минимум тридцать миллиметров, что очень дорого. Минусом материала считают гигроскопичность и однокомпонентность, как теплоизолятор. Укладка полов с таким утеплителем требует монтажа слоя гидроизоляции и пароизоляции.
В качестве утеплителя также применяют минеральную вату, которая считается недорогой альтернативой другим материалам. Вата изготавливается в виде гибких матов либо твердых плит. Вата не выдерживает веса стяжки из цемента, поэтому ее укладывают тоже между лагами из дерева

Внимание! Минеральная вата способствует максимальной теплоотдачи греющего пола. В составе ваты присутствует пенофол, который приносит вред здоровью, также материал имеет низкую влагоустойчивость

Эти качества относятся к отрицательным свойствам минеральной ваты. При укладке пола с ватой нужно качественно проложить гидроизоляцию и недостаток будет устранен.

Системы обогрева

Для того, чтобы выбрать и решить для себя, какой утеплитель для тёплого пола выбрать, вам необходимо определиться с выбором «системы тёплый пол», основных три – водяная, электрическая и инфракрасная. Эта «система тёплого пола» обладает определенными преимуществами, а именно: она достаточно адаптивна, то есть, вы можете смонтировать её только в одной комнате, или только в ванной и на кухне. В помещениях, где будет смонтирована данная система полов, изменится процесс распределения тепла снизу вверх; пыль в помещениях перестанет циркулировать, так как не будет конверторных потоков воздуха, как от радиатора или камина. Срок службы таких полов от 20 до 40 лет. Самым сложным процессом в «системе тёплых полов» будет проектирование строительно-монтажных работ по «системе тёплый пол».

Водяные тёплые полы очень востребованы, так как они достаточно экономичны, а также просты и удобны в работе. Однако, данная система тёплого пола подходит больше для владельцев домов, так как для установки таких полов в квартире вам потребуется специальное разрешение компетентных органов. При водяной системе основным элементом отопления у нас будут трубы с горячей водой, которые будут уложены на пол. И, в данном случае, вам подойдёт пенополистирольная теплоизоляция под теплый пол.

Электрические тёплые полы бывают кабельного и стержневого вида. Такие полы можно устанавливать в любой квартире и даже на балконах многоэтажных домов. В качестве теплоизолятора в данном случае используются нагревательные маты.
Одним из последних достижений научно-технического прогресса в этой области являются жидкостные электрические полы, однако, данная технология применяется в системе отопления больших современных зданий.

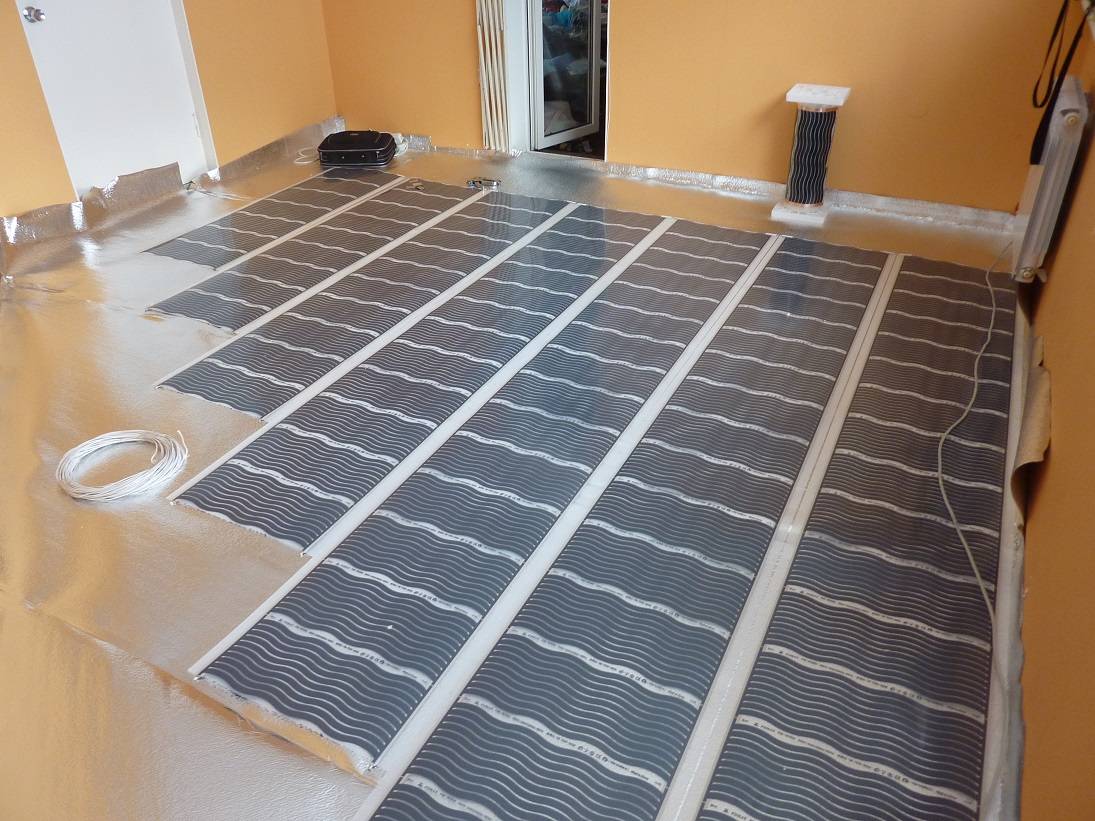

Для выбора теплоизоляции при инфракрасной системе тёплых полов вам подойдёт металлизированная лавсановая плёнка. Её укладывают под плёнку с инфракрасными датчиками – резисторами. При установке данных полов рекомендуется помнить о том, что их нельзя располагать под мебелью и крупной бытовой техникой.

Применение пенополистирола для теплоизоляции деревянных полов

на лагах экструдированным пенополистиролом включает в себя следующие мероприятия:

  • Разборка плинтусов и существующего напольного настила;
  • Осмотр элементов деревянной системы, ремонт и замена при необходимости подгнивших частей опорного бруса, лаг и чернового настила;
  • Пропитка огнезащитными и антибактериальными растворами всех участков из дерева;
  • Устройство гидроизоляционного слоя. Полиэтиленовую или фольгированную плёнку укладывают между лагами, при этом края должны заходить на торцы лаг и боковую поверхность стен на 10 — 15 см.
  • Плитами пенополистирола выполняют утепляющий слой между лагами поверх чернового настила, соединяя их друг с другом шпунтованными торцами. Зазоры и щели заполняют монтажной пеной или специальным клеем с кусочками пенополистирола;
  • Устройство пароизоляционной прослойки. Полотна профилированной мембраны или плотной полиэтиленовой плёнки укладывают внахлёст, размер которого 15 — 20 см, и крепят к лагам строительным скотчем. Швы и края проклеивают специальной липкой лентой.
  • Обратный монтаж в деревянном доме дощатого настила, половица которого предварительно пропитывается огнезащитным и антисептическим составом.

Утепление пола по лагам можно выполнить и более дешёвым материалом — пенопластом, так как основная нагрузка в таком случае будет приходиться на деревянные элементы конструкции.

Какой вид утеплителя наиболее эффективен?

Самостоятельное обустройство бетонных конструкций в нагревательных системах требует применения уплотненных или прессованных теплоизоляционных материалов с повышенным уровнем прочности. Изоляция является основным элементом, оказывающим непосредственное влияние на показатели общей эффективности водяной системы «тёплый пол».

Теплые полы — пирог

Особенно актуально правильное обустройство на первых этажах, так как использование некачественного теплоизолятора часто провоцирует значительную потерю тепловой энергии. Строительными нормами регламентируется толщина теплоизоляционного слоя, которая может варьироваться в зависимости от типа материала и его физических параметров. На бетонных плитах толщина материала не должна быть менее 50мм.

Специалисты рекомендуют использовать прессованную стекловату или максимально прочные, современные плиты на основе пенополистирола. Плотность таких теплоизоляторов не может быть менее 30кг на один кубометр. Улучшить коэффициент теплопроводности позволяет наличие слоя фольги алюминиевой.

Вне зависимости от типа используемых утеплительных материалов, трубопроводы могут быть пластиковыми или металлическими. Первый вариант является наиболее простым и дешевым, а медные трубы – не только дорогие, но и высокоэффективные.

Способы подогрева грунта

Основная задача обогрева грунта в парнике — обеспечить нужную температуру для растений

Важно, чтобы при подогреве земля не пересыхала, поэтому рекомендовано делать совмещённое отопление

Для отапливания теплиц можно применять разные системы — тёплые полы (водяные, электрические, инфракрасные) или воздушный обогрев.

Водяной пол

Тёплый водяной пол — многослойная конструкция, в которой каждый слой играет свою роль. Основной элемент — трубопровод, по нему циркулирует теплоноситель. Трубы бывают металлические, полимерные и из поликарбоната.

Трубопровод пола укладывается по разным схемам: «улитка» или «змейка», и подключается к коллекторной группе, она подсоединяется к источнику питания — котёл, бойлер или центральное отопление.

К плюсам гидрополов в теплице относится — равномерность прогрева поверхности, и вертикальность распространения тепла, что благоприятно сказывается на растениях. Кроме того, половая водяная система экономична в работе, и не занимает полезной площади.

Основной минус таких полов — потеря высоты помещения, из-за многослойности «пирога» конструкции. Кроме того, монтаж обойдётся не дёшево, так как потребуется приобретение отопительного оборудования и насосного узла.

Электрические полы

Электрические полы — по названию понятно, что они работают от электрической энергии. Из-за высоких тарифов на электричество, такие модели редко монтируются в парниках, хотя сам монтаж намного проще и экономичней водяного отопления.

Электрополы бывают:

Кабельные — кабель, уложенный на полу по схеме «змейка» или «улитка». Процесс монтажа схож с укладкой водяного пола.

Плюсы кабельных электрических полов — долговечность, не высокая стоимость и равномерность прогрева. Минусы — затраты на электричество, трудоёмкий монтаж.

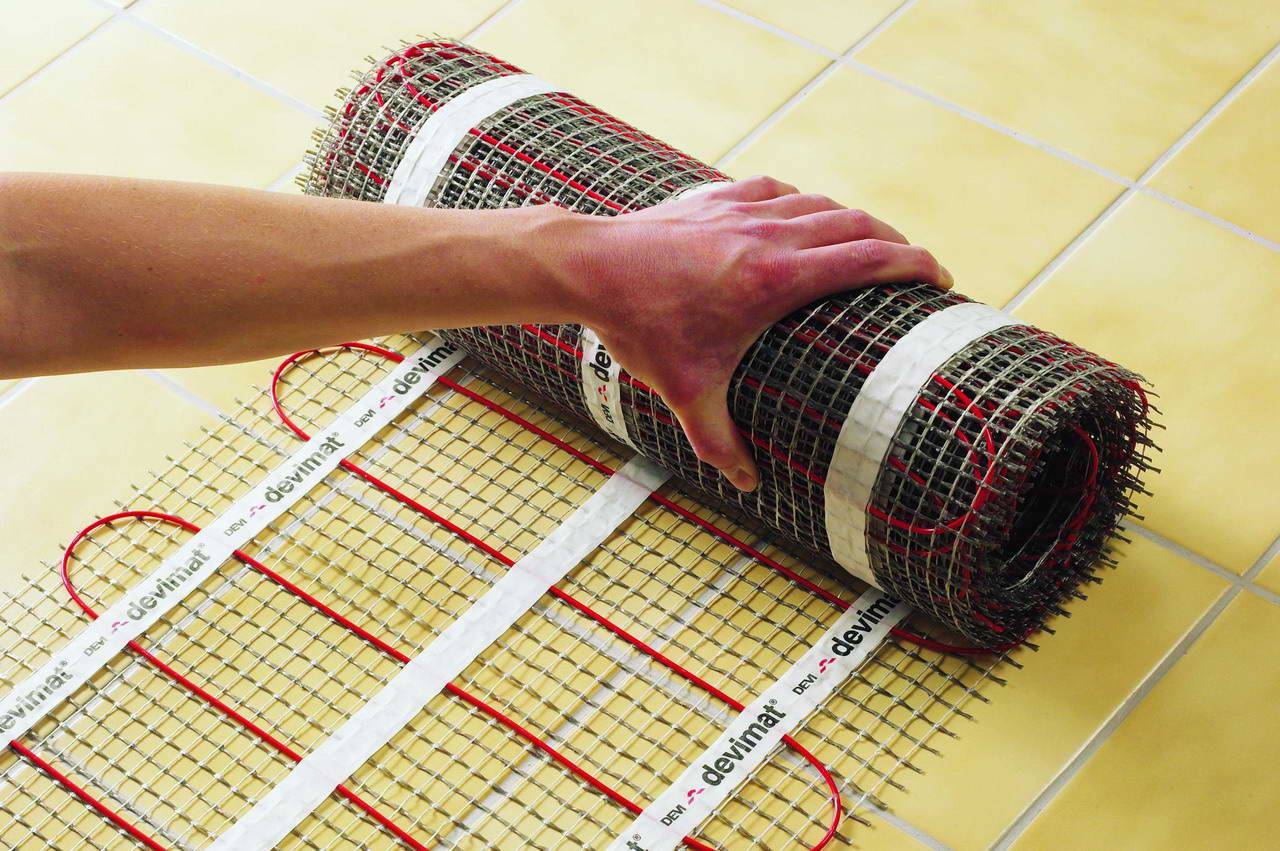

  • Кабельные маты — отличие их от кабельных полов в том, что провод закреплён на сетке по определённой схеме, поэтому процесс укладки намного легче.
  • Инфракрасные — плёнка с карбоновым напылением, и водонепроницаемым покрытием. Пол прост в монтаже, и не требует заливки стяжки. Излучает тепло в виде инфракрасных волн. Так как тепловая эффективность у инфракрасного полотна не высокая, то плёнка закладывается в глубину не более 15 — 20 см, поэтому есть риск её механических повреждений при земельных работах. Плюс таких систем — равномерное распределение тепла, и экономия электроэнергии.

Основное условие электрообогрева в теплице — наличие поблизости электрических сетей.

Воздушный обогрев

Воздушное отопление считается простым способом обогрева теплиц. Произвести обустройство такой конструкции самостоятельно несложно, кроме того, не требуется большого вложения капитала. Но эта модель подходит лишь для весенне-осеннего периода, для зимы её тепла недостаточно.

Принцип работы — аккумуляция тепла, которое поступает в парник за день. Аккумулятором выступает глиняный слой (200 мм), он находится под растительным покрывалом.

Процесс выглядит так:

  • по асбестовым трубам (размером 100 — 200 мм) перемещаются воздушные массы, под воздействием небольшого вентилятора;
  • на притяжении дня, воздух отдаёт тепло через стенки труб глине;
  • ночью — она передаёт накопленное тепло грядкам.

Данную систему можно эксплуатировать зимой, но тогда она нуждается в усовершенствовании и вложениях. Для этого, в помещении нужно разместить обогреватель — газовую или дровяную печь. От него тепло будет через трубы переходить в почву.

Биообогрев

Биообогрев — экономичный метод поддержания нужного температурного уровня в теплице. В основе лежит биоматериал, при разложении которого выделяется тепло:

  • скошенная сорняковая трава или опавшая листва;
  • отходы жизнедеятельности животных;
  • опилки.

Чтобы одновременно поддерживать на нужном уровне температуру грунта и воздуха в теплице, рекомендовано устанавливать комбинированное отопление.

Типы утеплителей для теплого пола

В общей системе утеплитель для теплого пола выполняет несколько функций. Он не допускает лишних теплопотерь, обеспечивает равномерное распределение тепла. Кроме того, любой материал становится дополнительным шумобарьером.

При просмотре вариантов важно учитывать ключевые особенности теплоизоляции полов с подогревом:

  • низкий коэффициент теплопроводности;
  • сопротивляемость динамическим и статическим нагрузкам, которые будут возникать в процессе эксплуатации;
  • стабильность формы;
  • длительный срок эксплуатации.

Кроме того, теплоизоляция для теплого пола должна быть огнестойкая и безопасная.

Производители предлагают широкий ассортимент утеплителей, которые отличаются структурой, толщиной и характеристиками. При выборе следует учитывать особенности помещения, где обустраивается система теплого пола, возможное увеличение высоты конструкции, характеристики теплоизоляции.

Популярные материалы

Пенополистирол. Вспененный полимерный материал. Он отличается хорошими теплотехническими показателями, небольшим весом и демократичной ценой. Плиты не гниют и не пропускают влагу. Недостатком пенополистирола можно считать сравнительно небольшие звукоизоляционные показатели.

Ведущие производители предлагают специальный утеплитель под теплый пол с бобышками. Благодаря специальным выступам укладка труб водяного пола не представляет особого труда. Материал отличается повышенными прочностными показателями, имеет защиту от конденсата. Также в продаже имеются фольгированные маты.

Фольгированная минеральная вата. Утеплитель под водяной теплый пол предлагается в виде рулонов или плотных плит. Он изготавливается из природного сырья и относится к классу негорючих материалов. Особой популярностью пользуются базальтовые маты, которые отличаются высокой стабильностью формы. При работе с ними выделяется минимальное количество вредной для организма пыли. Главным недостатком минераловатных утеплителей считается повышенная чувствительность к влаге. При намокании они теряют свои изоляционные свойства. Наличие фольгированного слоя снижает эту вероятность.

Натуральная пробка. Теплоизоляцию для водяного теплого пола изготавливают из коры пробкового дерева. Методом прессования получают тонкий рулонный материал толщиной 3-4 см и плотные маты. Утеплитель характеризуется:

  • безопасностью – утеплитель экологичен и гипоаллергенен;
  • хорошими показателями тепло- и звукоизоляции;
  • устойчивостью к процессам гниения и разрушения грызунами;
  • стабильностью геометрии;
  • водонепроницаемостью.

Практически единственный недостаток натуральной пробки – высокая стоимость.

Пенофол. Этот вид теплоизоляции для теплого водяного пола изготавливается на основе вспененного полиэтилена. Слой полимера покрывается с одной (тип А) или двух (тип В) сторон алюминиевой фольгой. Также предлагается самоклеящаяся модификация (С). Если планируется заливка бетонной стяжки, то в системе теплого пола следует использовать разновидность ALP – фольгированный слой ламинирован покрытием из полиэтилена.

Имеющийся в структуре воздух препятствует потерям тепла, а металлическая поверхность способствует его отражению в помещение. Общая толщина утеплителя не превышает 10 мм. Компактные рулоны легко транспортировать и укладывать.

Металлизированная лавсановая пленка. Негорючий утеплитель для пола, который отличается идеальными отражающими показателями. Материал инертен к агрессивным химическим веществам и микроорганизмам.

Гидроизоляционные показатели гарантируют защиту системы от проникновения влаги из подвального помещения или грунта. Пленка отличается упругостью, имеет достаточную прочность к деформации, переносит высокие нагрузки.

Металлизированный слой часто дополняется вспененным полиэтиленом толщиной от 2 до 10 мм. Это улучшает теплоизоляционные показатели, но снижает класс горючести материала. Лавсановая пленка выдерживает без разрушения и деформации температуры до +90 °С. Это позволяет укладывать трубы непосредственно на нее.

Основные характеристики утеплителей приведены в таблице:

Утеплитель ПоказателиПенополистиролМинвата фольгировПробкаПенофолЛавсановая пленка
Теплопроводность, Вт/м·К0,0336-0,0350,035-0,0450,036-0,0420,037 — 0,0520,031-0,037
Влагопоглощение %0,2-0,40,1-0,210,35-0,70,1-0,2
Паропроницаемость, мг/м·ч·Па0.050,49-0,600,2-0,60.0010.001
Горючесть, классГ1-Г4НГГ1Г1Г1
Срок службы, лет50-100более 50 лет20-25
Диапазон рабочих температур, °С-50 – +85от -200 до +700от -200 до +130от -40 до +95-60 — +100
Коэффициент звукопоглощения, %85-9052
Шумопоглощение, дБ23-2810-12 для черной, 16-20 для белой20-32
