Global VOX R 500
Страна-производитель – Италия.
Основные характеристики:
- тип: секционный, настенный;
- давление рабочее максимальное – 16 атм;
- испытательное давление – 24 атм;
- температура: 110 °С;
- теплоотдача одной секции: 195 Вт;
- pH теплоносителя: 6,5 – 8,5, рекомендуемый – 7 – 8;
- внутреннее расстояние между осями: 500 мм;
- габаритные размеры (В/Ш/Г, мм): 590/80/95;
- тип подключения: боковой.
Описание модели
При изготовлении радиаторов применяется метод литья под давлением. Модель используется в закрытых или центральных системах отопления. Качество наружного покрытия достигается методом анафореза (погружная окраска эпоксидной грунтовкой и последующее напыление специальной декоративной краски). Радиаторы выпускаются в белом цвете.
Гарантированный срок эксплуатации приборов этой серии составляет 10 лет. При весе 1,53 кг и объеме 0,46 л одна секция способна обогреть 1,8 м² площади. В качестве теплоносителя в этой модели используется как вода, так и антифриз.
Преимущества и недостатки
Данная серия выпущена для российского рынка и имеет ряд особенностей, которые пользуются особым спросом у потребителя.
Неприхотливость и надежность
Разработка радиаторов этой модели производилась с учетом всех российских особенностей эксплуатации (различное качество теплоносителя, гидравлические удары в системе и другое). Буква «R» в названии означает усиление, такие отопительные приборы свободно выдерживают давление до 16 атм включительно. Радиаторы устанавливаются в системах с трубами из различных видов материала.
Теплоотдача и дизайн
Отличная теплопроводность алюминия позволяет получить быстрый нагрев или охлаждение радиатора. Легкий монтаж позволяет по необходимости быстро изменить количество секций в приборе. Дизайн и элегантный внешний вид модели позволяют использовать эти радиаторы как в офисах, так и в жилых помещениях с интерьерами в различных стилях.
Недостатки
Применяя радиаторы в помещениях с повышенной влажностью, следует избегать царапин и сколов окрашенной поверхности отопительных приборов. Формирование на месте повреждения оксида алюминия может привести к отслоению краски.
Венгерская продукция
Основным поставщиком отопительной продукции из Венгрии является фирма — производитель Nami. Продукция данного производителя приспособлена к суровым условиям российского водоснабжения в части кислотности и температурного режима.
Если в частном доме, где владелец сам может контролировать эти параметры — это не актуально, то в квартире с центральным водоснабжением именно этот фактор является причиной выбора венгерских батарей для монтажа отопительной системы.
Основная линейка радиаторов венгерского бренда — Nami Classic. Данная модель имеет стандартные характеристики и поэтому не пользуется большим спросом.
Гораздо интереснее в суровых реалиях России — линейка Nami Grande. Это специально адаптированная модель имеет более высокую прочность, лучшие защитные антикоррозийные характеристики и повышенную устойчивость от высоких температур теплоносителя.
Особенности радиаторов:
- Двойное полимерное покрытие для защиты от окисления.
- Мощность теплоотдачи до 195 Вт на секцию.
- Эксплуатационное давление до 12 атмосфер.
- Максимальная кислотность теплоносителя — до 12 Ph, что является одним из лучших в классе настенных радиаторов.
- Максимальная температура теплоносителя — до 120 градусов, это также одно из максимальных значений.
- Заводская гарантия — 10 лет.
- Цена ниже 400-т рублей за секцию.
Алюминиевое отопительное оборудование
Хотя множество специалистов предлагает покупателям приобретать радиаторы отопления биметаллические Радена, это не является обязательным правилом. Алюминий как материал изготовления вполне неплох в плане тепловой отдачи и ряда иных важных характеристик. Если позволяет рабочая среда, применение себя оправдывает. Некоторые правила всё же учитывать надо.
Радиаторы из алюминия от компании Radena используются в системах, основанных на водном отоплении. Здания – административные, жилые, общественные. Подходят малоэтажные постройки.
Производственный процесс и стоимость
Настала пора поговорить о более серьёзных вещах. Начнём с небольшой справки, заключающейся в том, что алюминиевые радиаторы отопления Радена, изготавливаются из ряда секций. Последние отливаются под высоким давлением. Затем соединяются в единое целое. Для этого используются ниппели из стали и прокладки особого типа.
Радиатор алюминиевый Radena 500.
Окраска продукции производится эпоксидным полиэстером. Наносится пара слоёв. Если хорошо разбираетесь в разных технических тонкостях, добавим, что при создании защитного покрытия применяется два метода. Первый – катафорез. Второй – электростатическое напыление. Речь идёт об эмали в виде порошка. В самом конце изделие покрывается окрасочным составом, который относится к классу А.
Надо знать следующее – и изготовление, и покраска алюминиевых радиаторов Radena делаются на приемлемом уровне. Всего на выбор предлагается два вида продукции из алюминия – R350 и R500. Цена R350 – примерно от 11,3$ за секцию, R500–11,8$.
Технические характеристики
Основные свойства R350 и R500 не сильно различаются. Мы рассмотрим первый вариант. Если R500 будет чем-то отличаться, поясним отдельно. Нормальная работа радиаторов гарантирована при рабочем давлении теплового носителя в 16 атм. Что касается испытательного, оно составляет 24 атм. Давление на разрыв равняется 50 атм.
Тепловая отдача одной секции весьма высока – 165 Вт. У модели R500 несколько больше – 192 Вт. Чтобы отопительное оборудование прослужило долго, температура теплоносителя не должна превышать 110 градусов. Плюс на литр рабочей жидкости запрещается более 0,02 мг кислорода
Стоит обратить внимание на pH. Допустимое значение – от 6,5 до 9
В одну секцию изделия помещается 0,275 л (R500–0,330 л). Разнится в некотором пределе и вес. R350 – 1,05 кг, R500 – 1,35 кг. Высота секции 431 мм и 581 мм соответственно для разных моделей. Межосевое расстояние – 350 мм и 500 мм (отсюда индексы в названии). Оставшиеся показатели снова одинаковы. Например, глубина радиаторной секции – 85 мм. Ширина – 80 мм. У входных отверстий, предназначенных для подключения, диаметр составляет 1 дюйм. Цвет – белый.
Полагаем, приведенной информации более чем достаточно, чтобы поверхностно оценить алюминиевую продукцию. Перейдём к более интересному варианту. Речь идёт про радиаторы отопления биметаллические Radena, которые отличаются ещё большей универсальностью.
5 биметаллических радиаторов
1. Global STYLE PLUS 500, 6 секций – от 4600 руб.
| Характеристики | Значение |
|---|---|
| Материал | биметалл |
| Тепловая мощность, Вт | 1110 |
| Количество секций, шт. | 6 |
| Max рабочее давление, атм. | 35 |
| Межосевое расстояние, мм | 500 |
| Подключение | боковое |
| Объем воды в одной секции, л | 0,19 |
| Масса, кг | 11,64 |
| Размеры (Ш×В×Г), мм | 480×575×95 |
| Цена за секцию/панель | от 1041 руб. |
2. RIFAR ALP-500, биметалл, 6 секций – от 3800 руб.
| Характеристики | Значение |
|---|---|
| Материал | биметалл |
| Тепловая мощность, Вт | 948 |
| Количество секций, шт. | 6 |
| Max рабочее давление, атм. | 20 |
| Межосевое расстояние, мм | 500 |
| Подключение | боковое |
| Объем воды в одной секции, л | 0,2 |
| Масса, кг | 9 |
| Размеры (Ш×В×Г), мм | 474×570×75 |
| Цена за секцию/панель | от 630 руб. |
Ознакомьтесь с десятиминутным роликом про изготовление радиатора «Rifar»:
https://youtube.com/watch?v=x-pqMUgkwmU
3. SIRA RS 500, биметалл, 6 секций – от 5100 руб.
| Характеристики | Значение |
|---|---|
| Материал | биметалл |
| Тепловая мощность, Вт | 1206 |
| Количество секций, шт. | 6 |
| Max рабочее давление, атм. | 40 |
| Межосевое расстояние, мм | 500 |
| Подключение | боковое |
| Объем воды в одной секции, л | 0,19 |
| Масса, кг | 13,1 |
| Размеры (Ш×В×Г), мм | 480×572×95 |
| Цена за секцию/панель | от 850 руб. |
Ознакомьтесь с рекламным роликом про итальянский бренд Sira:
4. Rifar Monolit 500, биметалл, 6 секций – от 5600 руб.
| Характеристики | Значение |
|---|---|
| Материал | биметалл |
| Тепловая мощность, Вт | 1176 |
| Количество секций, шт. | 6 |
| Max рабочее давление, атм. | 100 |
| Межосевое расстояние, мм | 500 |
| Подключение | боковое/диагональное/нижнее |
| Объем воды в одной секции, л | 0,2 |
| Масса, кг | 12 |
| Размеры (Ш×В×Г), мм | 480×577×100 |
| Цена за секцию/панель | от 850 руб. |
5. Royal Thermo PianoForte 500, биметалл, 6 секций – от 9000 руб.
| Характеристики | Значение |
|---|---|
| Материал | биметалл |
| Тепловая мощность, Вт | 1110 |
| Количество секций, шт. | 6 |
| Max рабочее давление, атм. | 30 |
| Межосевое расстояние, мм | 500 |
| Подключение | боковое |
| Объем воды в одной секции, л | 0,205 |
| Масса, кг | 12,6 |
| Размеры (Ш×В×Г), мм | 480×591×100 |
| Цена за секцию/панель | от 1500 руб. |
Ознакомьтесь с видеороликом про основные преимущества «Royal Thermo»:
Недорогие модели (до 2000 руб.)
Рабочие параметры недорогих алюминиевых радиаторов отопления для частного дома не уступают лидерам рынка. Это касается термостойкости, теплоотдачи и расходу теплоносителя. 3 лучших позиции на 2022 год рассмотрим более пристально.

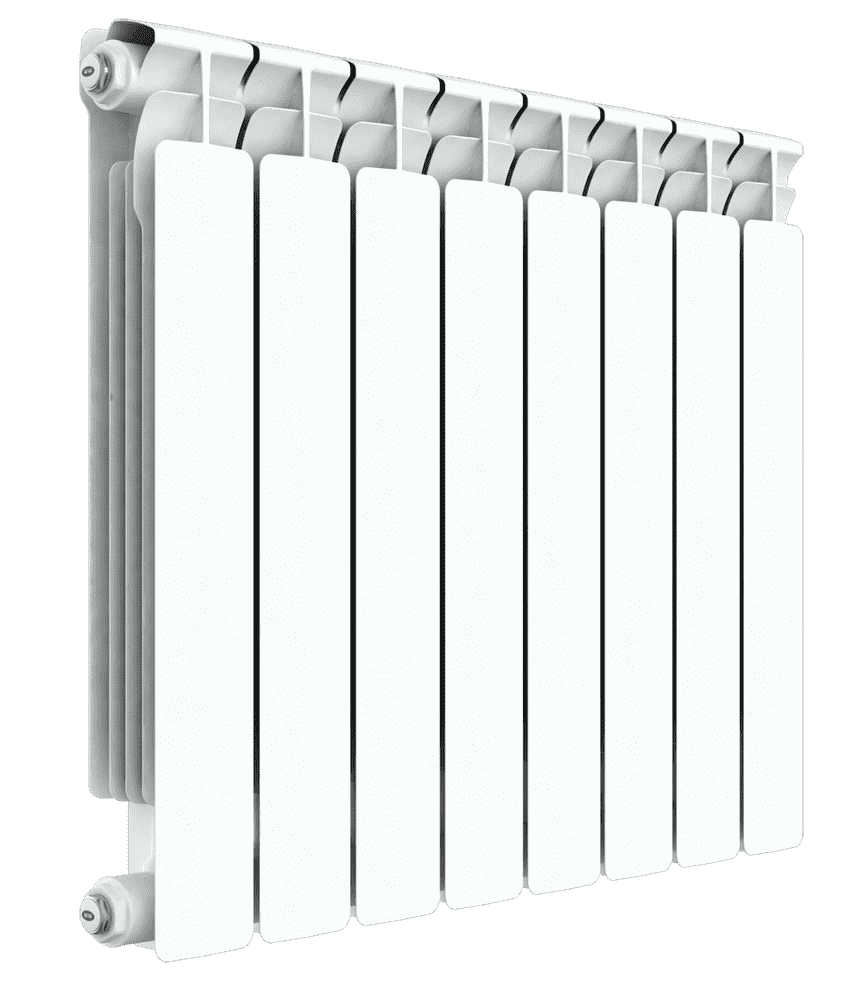

Rifar Alum 500
Плюсы
- экономичность: 270 мл/секция
- компактность
- гарантия 20 лет
- раб. давление 20 бар
- 2 типа подключения
Минусы
- низкая устойчивость к химическим воздействиям
- завышенная цена
От 4 464 ₽
Батарея из 8 секций подходит для помещений площадью 14.6 м², как с центральным отоплением, так и с котельной. Максимальная температура 1350 и устойчивость к скачкам давления до 30 бар это подтверждают. Однако стоит озаботиться составом воды в системе, а также переходниками на 3/4.
Global ISEO 500
Плюсы
- качество краски
- служит до 30 лет
- литые секции
- высокий КПД
Минусы
- цена
- только боковое подключение
От 6 050 ₽
10-секционная батарея подходит для помещений до 18 м2. Краска сверху покрыта полиэстером, защищающим ее от разрушения. Между литыми секциями стоят силиконовые прокладки, а рабочее давление в них 16 бар (скачки до 24 бар). Заполняемость секции 0,44 л говорит о высокой теплоотдаче радиатора.
ROMMER Profi AL 350
Плюсы
- вес 4,8 кг
- компактность
- теплоотдача 116 Вт
Минусы
только боковое подключение
От 2 520 ₽
На одну секцию данной модели уходит 0,25 л воды макс. Т0 1100С. Это очень мало, что говорит о не самых высоких отопительных качествах. Литая конструкция рассчитана на давление 16 бар. Батарея соответствует ГОСТу, а из-за низкой цены и устойчивости серии Profi к коррозии ее или аналогичные по характеристикам биметаллические радиаторы часто выбирают для детских садов, гос. организаций и домов с центральным отоплением.
Почему еще стоит выбрать радиаторы отопления марки «Радена»
Радиаторы «Радена» изготавливаются более 30 лет в Италии. Приобретая данное оборудование, вы можете рассчитывать на то, что оно обладает высоким качеством и адаптировано для эксплуатации в условиях России. «Радена» — радиаторы, производитель которых заботится о том, чтобы технические условия изделий соответствовали отопительным системам тех стран, куда они поставляются. Например, изготавливаемые для России алюминиевые радиаторы способны претерпевать давление до 16 атмосфер, это позволяет использовать данные батареи даже в высотном строительстве. Кроме того, они обладают привлекательным дизайном и современным внешним видом, вписать их можно в интерьер помещения любого назначения. Главный профиль оребрения с закругленной верхней частью обеспечивает травмобезопасность.
Rommer AL500
Страна-производитель – Китай.
Основные характеристики:
- тип: настенный, секционный;
- давление рабочее максимальное – 16 атм;
- давление опрессовочное – 24 атм;
- рабочая температура: 110 °С;
- теплоотдача: 175 Вт;
- межосевое высотное расстояние: 500 мм;
- габаритные размеры (В/Ш/Г, мм): 572/80/80;
- тип подключения: верх-низ.
Описание модели
Радиаторы этой серии используются в системах отопления автономного или центрального типа, в гражданских и промышленных зданиях, а также в коттеджах, особняках или дачных домах.
Качество и долговечность покрытия обеспечивается покраской в 2 этапа: сначала наносится эпоксидный антикоррозийный слой методом катафореза, затем слой декоративной порошковой краски, выпускаемый цвет – белый.
Завод-изготовитель дает гарантию на 5 лет эксплуатации. Обогреваемая 1 секцией площадь равна 1,7 м², объем – 0,28 л, вес – 1 кг. В качестве теплоносителя применяется вода.
Преимущества и недостатки
Нанесенные на внутреннюю поверхность радиатора фторциркониевый слой и оксидная пленка делают его совершенно нейтральным к химическим и механическим воздействиям возможных примесей в теплоносителе. Качественное лакокрасочное покрытие наружной поверхности позволяет изделию сохранять элегантный, презентабельный вид долгие годы.
Недостатки обнаружить не удалось.
Дорогой сегмент (от 7000 руб.)
Учитывая суровый российский климат, многие производители выпускают специальную серию радиаторов, способных работать в самых жестких условиях не только на воде, но и на антифризе. Для этого применяется особое внутреннее покрытие трубы, что отражается на общей стоимости.
Global ISEO 500 x14
Плюсы
- мощность 1 610 Вт
- срок службы до 30 лет
- работает с водой, антифризом
- легко монтировать
- качественная краска
Минусы
- нужно дополнительное крепление
- вес 18,34 кг
От 8 460 ₽
Красивые радиаторы имеют самую высокую теплоотдачу: 181 Вт/секция, что позволяет обогревать комнаты большей площади или в более суровых условиях, например, прогреть зимой частный дом, используя антифриз max Т 1100С. Верхнее или нижнее подключение делают монтаж удобным.
Rifar Alum 500 x13
Плюсы
- max Т 1350С
- давление 20 бар
- расход воды 0,27 л/секция
- теплоотдача 183 Вт/секция
Минусы
вес 18,85 кг
От 7 800 ₽
13-секционная батарея с боковым подключением размерами 56,5х9х104 см отапливает помещения до 23,8 м2. Общая мощность равна 2 379 Вт. Учитывая высокую стойкость к перепадам давления и температур, это идеальный радиатор отопления для квартиры.
Global VOX R 500 x14
Плюсы
- литые секции
- теплоотдача 195 Вт/секция
- гарантия 10 лет
- сплошные боковые ребра
Минусы
узкий просвет под крепежи
От 9 358 ₽
Серия VOX разработана для использования радиатора в суровых климатических условиях и нерегулярном давлении теплоносителя (до 24 бар). При температуре max 1100С мощность 14 секций достигает 2 730 Вт. Батарея подходит для домов или квартир выше 10 этажа. Она быстро обогревает комнату площадью 27,3 м2.
Выбор редакции
Среди биметаллических радиаторов особого внимания заслуживают сразу две модели: Global STYLE PLUS 500 и Royal Thermo PianoForte 500. Первая интересна своим повышенным запасом прочности. Вторая примечательна своим необычным дизайном, который делает радиаторы оригинальной частью оформления интерьера.
В ряду алюминиевых приборов выделяется РО Global ISEO 500 за адаптацию конструкции к условиям эксплуатации в РФ.
Среди стальных очень интересное решение реализовано в КЗТО Гармония 2-500-12 — радиатор не только согреет, но и станет отличным дополнением минималистичного дизайна интерьера.
Если хочется утонченной чугунной классики, то стоит обратить внимание на EXEMET Modern 3-745/600. По сравнению с другими моделями такого типа это является одним из наиболее доступных
Сравнительная таблица характеристик
Для сравнения представленных моделей предлагаем изучить таблицу характеристик в статье ниже.
| Наименование модели | Теплоотдача (Вт) | Рабочая температура (C) | Вес (кг) | Габариты (мм) | Цена (руб) |
| Royal Thermo Revolution 500 | 181-3982 | 110 | 1,2-26,4 | 80×570×80 | от 3 200 до 10 500 |
| Royal Thermo DreamLiner 500 | 113-1592 | 110 | 1,3-18,3 | 80×580×87 | от 4 150 до 15 700 |
| Royal Thermo Revolution 350 | 141-1974 | 110 | 1-14,1 | 80×420×80 | от 3 300 до 10 800 |
| Royal Thermo Indigo 500 | 195-2730 | 110 | 1,35-18,9 | 80×585×100 | от 3 990 до 14 440 |
| Global ISEO 500 | 460-2300 | 110 | 1,35-17,7 | 80×582×80 | от 3 250 до 19 485 |
| ROMMER Al Optima 500 | 133-1596 | 110 | 0,8-9,6 | 77×568×78 | от 550 до 7 150 |
| Rifar Alum 500 | 183-2928 | 135 | 1,4-23,2 | 80×565×90 | от 950 до 16 140 |
| ROMMER Al Plus 200 | 120-2400 | 110 | 0,6-13,4 | 80×276×96 | от 590 до 11 300 |
| Global VOX R 500 | 127-2540 | 110 | 1,4-29 | 80×590×95 | от 2 980 до 13 150 |
| Теплоприбор AR1-500 | 1104-2208 | 110 | 1,4-29 | 480×566×90 | от 5 500 до 11 800 |
| ATM Moderno 500/80 | 149-1490 | 120 | 0,9-10,8 | 79×572×80 | от 480 до 6 880 |
| STOUT Bravo 350 | 700 -2450 | 110 | 6,3 -16 | 320×429×80 | от 3 100 до 12 450 |
| Global VOX EXTRA 500 | 952 -1666 | 110 | 8,4 -18 | 640×577×95 | от 7 300 до 13 550 |
| Oasis Al 200/100 | 134 – 1608 | 110 | 0,6 -7,4 | 78×268×96 | от 580 до 13 900 |
| Rifar Alum Ventil 500 | 186-915 | 135 | 1,42-7,2 | 80×565×90 | от 2 990 до 5 800 |
Технические характеристики радиаторов «Глобал»
Торговая марка Global и ее продукция была представлена в 1971 году. Благодаря большому опыту работы и непрерывному совершенствованию технологий сборки, радиаторы этого итальянского бренда стали известны во всем мире. Сегодня этот бренд является одним из лидеров отопительного рынка. В 1994 году производитель выходит на российский рынок и стремительно осваивает его. С тех пор радиаторы «Глобал» стали еще более надежными и совершенными.
В нашей стране центральное отопление не отличается качеством теплоносителя и стабильностью давления, к чему, безусловно, подготовлены батареи Глобал.
Развитию и модернизации технологических процессов по изготовлению высокопрочных радиаторов способствовали сугубо российские условия эксплуатации отопительного оборудования. Ни для кого не секрет, что отечественные системы централизованного отопления отличаются нестабильностью давления и отвратительным качеством теплоносителя. Именно это и позволило создать оборудование, которое может работать в самых неблагоприятных условиях.
Впоследствии на рынке появляются биметаллические радиаторы «Глобал», отличающиеся стойкостью к гидроударам, высокому давлению, высоким температурам и агрессивному теплоносителю. Благодаря этому продукция итальянского бренда заслужила положительные оценки от российских потребителей – сегодня устройства «Глобал» установлены в десятках тысяч домов и квартир.
Лучшие производители
Несмотря на то что большинство производителей радиаторных батарей перенесли производство в Китай в целях экономии, продукция разных марок имеет значительные отличия. Лидером в данной области является Италия, а вслед за ней выстроились Германия, Польша, Россия и Китай. Рассмотрим особенности алюминиевых радиаторов отопления в рейтинге производителей.
Rifar
Лидер среди отечественных производителей производит алюминиевые радиаторы по лицензии Global Radiatori (Италия), используя современное импортное оборудование. Цены радиаторов ниже, чем у материнской компании, но требования к качеству не менее жесткие, что вылилось в 10-летний гарантийный срок, рабочее давление до 20 атм., разными схемами подключения
Батареи выдерживают воду с рН 7-9, на это стоит обращать внимание при покупке
Global
Итальянская фирма выпускает радиаторы эталонного качества с гарантийным обслуживанием до 10 лет. Батареи Global Radiatori выпускаются адаптированными для использования в частных домах и квартирах, где рабочее давление гораздо выше. Их продукция полностью адаптирована к российским реалиям, что подтверждается документами.
ROMMER
Отечественный производитель выпускает радиаторы в соответствии с ГОСТом и европейским нормативам. Алюминиевые батареи выдерживают давление 6-16 атм. Благодаря технологии литья при их производстве. Максимальная температура 900 – достаточно средний показатель, гармонирующий с 5-летней гарантией. Однако алюминиевые радиаторы Rommer пользуются спросом из-за доступной цены.
Royal
Российско-итальянская компания предлагает алюминиевые радиаторы отопления по самой привлекательной цене. Качество изделий не уступает конкурентам, а выигрышный дизайн обеспечивает хороший спрос. Это одна из немногих отечественных фирм, которую знают на рынке Восточной Европы.
При выборе батареи отопления первым делом смотрите на рабочее и предельное давление: чем выше цифра, тем безопаснее. Лучшие алюминиевые радиаторы для квартир справляются с нагрузкой до 20 атм, а для домов с котельной требования к давлению снижаются до 9-10 атм. Это самый важный аспект, отсеивающий небезопасные позиции. После идут качество внутренней антикоррозийной обработки, конструкция, тип подключения и общий дизайн.
Рейтинг алюминиевых радиаторов отопления
В торговый сети широко представлена продукция от различных фирм, производство которых расположено в самых разных странах мира. Лидером по качеству общепризнанно считаются итальянские бренды, к тому же их устройства отличаются более изысканным дизайном.
Второе место с уверенностью занимают венгерские радиаторы отопления. Однако, в последнее время, довольно неплохие радиаторы из алюминия стали производить российские и китайские предприятия.
Внимание! Приобретая радиаторы отопления китайских брендов, необходимо тщательно проверять сертификационную документацию. В этом сегменте довольно много подделок.
На что обратить внимание, выбирая радиатор той или иной компании
На сегодняшний день алюминиевые батареи предпочитает большинство потребителей отечественного рынка. Легкий вес, несложный монтаж и хорошая теплоотдача делают их самыми популярными из всех приборов отопления, выполненных из различных материалов.

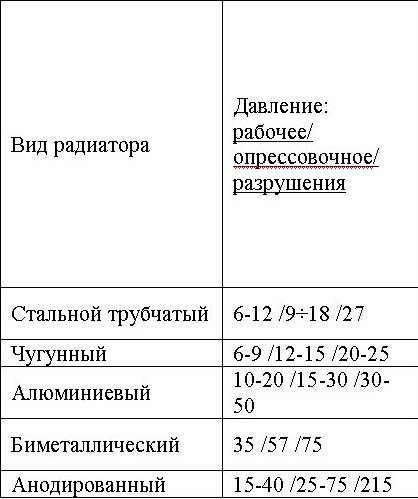

Сравнительная таблица рабочего давления в различных радиаторах
Подбирая алюминиевый радиатор под конкретное помещение, обращайте внимание на такие факторы:
На какой уровень давления рассчитан радиатор? Многие батареи предназначены для эксплуатации под давлением в 6-16 атмосфер, причем не имеет значения вид отопительной системы дома. При вероятности скачков давления и гидроударов можно приобрести алюминиевые модели, выдерживающие до 25 атмосфер.
Каков срок гарантии? Многие уважающие себя фирмы гарантируют бесперебойную работу своей продукции в течение 15 лет. Дорогие элитные приборы рассчитаны на эксплуатацию в течение двух с половиной десятилетий.
Какой защитой от коррозии обладает радиатор? Большинство домов имеет центральные системы отопления, качество теплоносителей которых оставляет желать лучшего. Поэтому выясняйте у продавцов, каким антикоррозийным составом покрыта внутренняя поверхность батареи, как долго он может защищать прибор от разрушения и течи. Для домов, где имеется центральная система отопления, лучше подойдут модели с покрытием из полимеров.
Каким способом можно подключить батарею к системе? Какие алюминиевые радиаторы отопления лучше для частного дома? При центральной системе отопления приборы монтируются боковым и нижним способом подключения. Для многосекционной батареи более эффективным считается диагональное присоединение.
Какой размер и внешний вид имеет батарея? Многие фирмы разрабатывают несколько вариантов оформления приборов отопления, немного отличающихся от традиционного вида. То есть при одинаковых технических характеристиках можно подобрать понравившийся радиатор по цвету, размеру
Обращайте внимание и на покрытие, здесь не должно быть сколов и царапин.
Схемы подключения отопительных приборов
Как правильно сравнить биметаллические радиаторы между собой?
Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.
Радиаторы с различным межосевым расстоянием.
Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.
Устройство биметаллического радиатора.
Геометрические параметры
Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.
Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.
Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.
Монтаж радиатора отопления на деревянную стену.
Тепловая мощность
Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:
- 500 мм – от 170 до 200 Вт;
- 350 мм – от 120 до 140 Вт;
- 300 мм – от 100 до 145 Вт;
- 200 мм – около 100 Вт.
В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.
Стальной сердечник – основа конструкции.
Объем (емкость) одной секции
В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.
В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.
Секция прибора в разрезе.
Масса секции
Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.
Давление
Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.
Соединение секций.
