Биметаллические батареи отопления

Биметаллические радиаторы

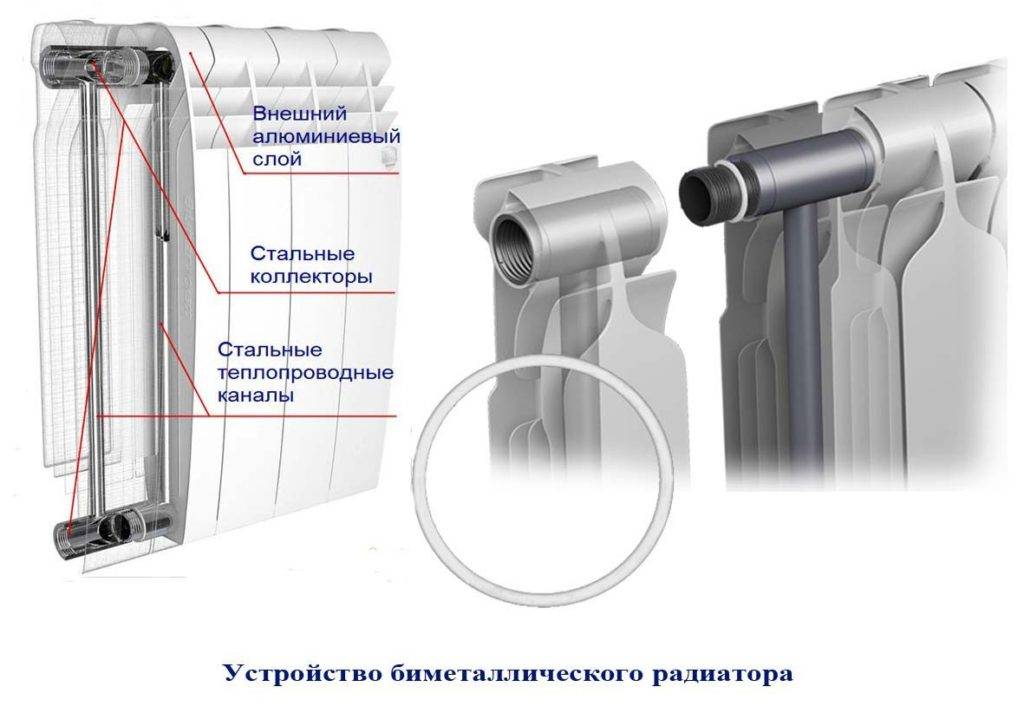

Чтобы устранить недостаток химической нестойкости алюминия к примесям в воде, были разработаны биметаллические радиаторы. Внешне это точно такой же алюминиевый радиатор, но внутри установлена стальная труба. Обычно используется два тройника на каждой секции и один ставится снизу, а другой сверху. Конструкция делается неразборной, чтобы повысить тепловую отдачу, уменьшив зазор.

Главное преимущество биметаллического радиатора — КПД, который больше, чем у стального. Именно это сделало их очень популярными на рынке, несмотря на высокую стоимость из-за сложности изготовления. Тепло от теплоносителя должно проделать путь: стальная стенка, стык и алюминиевые ребра, расположенные на воздухе. За счет большей теплопроводности алюминия этот путь получается с меньшим тепловым сопротивлением, чем просто по стали. Кроме того, из-за легкости алюминия биметалл проще монтировать и перевозить, но для стационарно установленного прибора отопления это не так актуально. Однако помимо основного преимущества в КПД, у конструкции есть целый набор недостатков.

Недостатки биметаллического радиатора

  1. Меньший КПД, чем у монометаллической алюминиевой конструкции. Об этом недостатке биметаллических радиаторов говорят чаще всего. Этот эффект возникает из-за стыка деталей, но общий КПД все равно лучше, чем для цельностального радиатора. Также есть случаи, когда КПД радиатора неважен. Например, при работе с термостатированным электрическим котлом неостывший теплоноситель просто заблокирует включение котла и даже при низком КПД перерасхода энергии не наступит. В газовых котлах есть аналогичная схема, но она работает только в системах индивидуального отопления.
  2. Коэффициент теплового расширения у стали и алюминия очень разный. Эта техническая сложность возникает в очень многих отраслях, например в ДВС с алюминиевыми картерами изменяется зазор между стальными шестернями. В радиаторах это приводит к ускорению износа и коррозии.
  3. Сложность изготовления, которая сказывается как более высокая розничная стоимость изделия. Фактически, это два радиатора, вставленные один в другой.
  4. Меньшая надежность. Биметаллические радиаторы массово стали устанавливаться в домах после 2000 года. В первые годы они часто протекали, так как, технология еще не была хорошо отлажена. Низкая надежность связана и с меньшей прочностью алюминия и тонкой стальной стенки, которая защищает алюминий от действия теплоносителя.

В многоквартирных домах с центральным отоплением часто возникает забавная ситуация: в квартире теплее у того, у кого КПД радиаторов больше, причем коммунальная плата за отопление будет точно такой же. Поэтому очень часто чугунные батареи заменяют на биметаллические.

Наихудшим вариантом конструкции являются так называемые полубиметаллические радиаторы. В них с теплоносителем контактирует и алюминий, и сталь. От покупки такой продукции под центральное отопление лучше отказаться. Производитель обязан подробно указывать в инструкции конструкцию изделия.

Можно ли ставит биметаллические радиаторы на центральное отопление

Скажем сразу, по всем нормативам такие батареи идеально подходят для централизованного отопления. Более того, мы сравним показатели нескольких наиболее распространенных типов батарей, и выясним, какой из них является самым эффективным, надежным и практичным.

В первую очередь следует определиться с показателями, наиболее важными для систем централизованного обогрева

Как правило, и специалисты, и потребители  обращают внимание, прежде всего, на:. Однако выбор радиатора определяется еще и тем, какая у вас система отопления – автономная или централизованная

Ведь далеко не все современные приборы допустимо устанавливать в ЦО. И связано это с такими техническими показателями последней, как:

Однако выбор радиатора определяется еще и тем, какая у вас система отопления – автономная или централизованная. Ведь далеко не все современные приборы допустимо устанавливать в ЦО. И связано это с такими техническими показателями последней, как:

  • рабочее давление в пределах 4-5 кгс/см2; в то время как для автономных систем это 2 кгс/см2;
  • высокая вероятность непредвиденных ситуаций, например, использование теплоносителя с более высокой температурой, а также возможные гидроудары.

Итак, непосредственно на наш выбор будут влиять следующие технические характеристики системы отопления:

  1. рабочее давление. Вообще, этот показатель всегда должен быть у батарей больше, чем в самом помещении; иначе в скором времени не избежать протечек;
  2. тип системы – однотрубная либо двухтрубная;
  3. мощность самого радиатора, которая характеризуется эффективностью отдачи тепла; чем она больше, тем лучше батарея обогревает помещение. Тут надо сразу оговориться, что такая эффективность будет зависеть не только технических характеристик самого радиатора, но и от сопутствующих факторов, например, количества окон в помещении, высоты потолков, материала, из которого изготовлены стены, площади помещения и так далее. А потому на деле эффективность радиатора не всегда равна его заявленной мощности, чаще всего она получается ниже. Но есть специальные формулы и калькуляторы, по которым хотя бы приблизительно можно рассчитать требуемую мощность радиатора, например, выражаемую в количестве секций той же биметаллической батареи. Так, нужно площадь помещения умножить на 100 Вт и на определенный процент. Величина последнего завесит от нескольких факторов – 30 процентов, если у вас два окна и две наружные стены, еще десять процентов, если окна выходят на северную сторону;
  4. габариты радиаторов. Основное правило здесь заключается в том, что по ширине батарея должна превышать хотя бы пятьдесят процентов ширины окна, под которым она устанавливается. При этом оптимальное расстояние между полом и окном от 6 сантиметров, а между окном и радиатором от 10 сантиметров и больше.

Производители биметаллических радиаторов.

Неплохие псевдобиметаллические батареи предлагает российская компания Rifar. Ее продукция, завоевав российский рынок, пошла на экспорт. Выпускает семь разновидностей радиаторов. Популярные модели – «Рифар Флекс», «Монолит». Цвет радиаторов белый. Количество секций в батарее от 4 до 14 штук. Rifar дает гарантию на изделия от 10 до 25 лет.

Немецкая компания TENRAD предлагает полностью биметаллическую конструкцию в своих изделиях.

Инновационные решения немецких инженеров защищаются патентами, в том числе и в Российской федерации. Радиаторы TENRAD BM выпускаются с межосевым расстоянием присоединительных патрубков 500 и 350 мм.

Надежные батареи предлагает итальянская компания Global Style. Технические характеристики их изделий можно назвать эталонными в отрасли. К таким моделям можно отнести радиаторы Global Style Extra и Global Style Plus. Но за элитарность придется заплатить, батареи Global Style недешевая вещь.Радиаторы выпускаются с межосевым расстоянием 350 и 500 мм, с числом секций от 6 до 14 шт. Производитель предлагает гарантию от 10 до 20 лет.

Британская компания BiLUX предлагает высокоэффективные биметаллические радиаторы.Предлагаются модели с межосевым расстоянием 200, 350 и 500 мм. Конструкция батарей имеет высокую надежность, гарантия производителя 10 лет.

Какие биметаллические батареи лучше и как выбрать?

Перед любой покупкой человек всегда задумывается, а что же выбрать?

В нашей ситуации выбор лежит между традиционными чугунными батареями, алюминиевыми радиаторами и биметаллическими. Сегодня возьмем за аксиому, что мы выбрали биметаллические.

Как же выбрать по-настоящему качественную батарею и не наткнуться на подделку?

Внешне почти невозможно отличить биметаллическую батарею от алюминиевой. Понять это можно повесу – первые, в отличие от вторых, достаточно тяжелые, более чем в полтора раза.

Биметаллические батареи делятся на два типа:

  1. Изготавливаемые на основе стальных каркасов – они надежно защищены от эрозии, так как не допускается контакт алюминия с теплоносителем;
  2. Батареи со стальными трубками, усиливающими канал. Стальные трубки надежно закрепляются внутри батареи. Это достаточно ненадежная система, так, как в случае своего сдвига, металлическая трубка может перегородить нижний коллектор.

Можно сделать вывод, что биметаллическая батарея, сделанная на базе цельного стального каркаса, гораздо надежней в эксплуатации, чем батарея с трубками. Следовательно, и приобретать предпочтительней именно первый тип, ориентируясь при выборе на вес и цену батареи. По-настоящему качественная биметаллическая батарея будет достаточно тяжелой и никак не самой дешевой.

Характеристика биметаллических радиаторов

Биметаллические радиаторы были созданы с целью замены алюминиевых радиаторов, не обладающих высокими прочностными характеристиками, и чувствительных к качеству теплоносителя. Данный тип отопительных приборов соединяет в своей конструкции стальные и алюминиевые элементы. Биметаллические радиаторы состоят из стальных трубок, сваренных между собой и покрытых ребристой алюминиевой поверхностью. Эти батареи применяется, чаще всего, при обустройстве центральных систем отопления.

Принцип работы биметаллических радиаторов заключается в том, что теплоноситель, двигаясь по стальным трубкам, передает тепловую энергию внешней алюминиевой поверхности, отличающейся высокой теплопроводностью. Теплоотдача биметаллических радиаторов практически в два раза выше, чем у отопительных приборов, производимых из чугуна. Кроме того, конструкция биметаллических батарей отличается повышенной прочностью, рабочее давление стальных батарей — до 25 атмосфер. К сожалению металлические трубки каркаса данного типа батарей не обладают коррозионной устойчивостью, поэтому срок эксплуатации биметаллических радиаторов редко превышает 20 лет.

В европейских странах, в которых к качеству теплоносителя предъявляются высокие требования и централизованные системы отопления работают стабильно, биметаллический радиаторы особой популярностью не пользуются. Но в странах СНГ, широко разрекламированный данный тип отопительных батарей, практически вытеснил надежные и долговечные чугунные радиаторы.

Основным достоинством биметаллических радиаторов является высокая теплоотдача, которая ниже, чем у алюминиевых отопительных приборов, но выше чем у чугунных батарей. В связи с этим их можно устанавливать как в многоэтажных домах, с централизованной системой отопления, так и при обустройстве автономного отопления в частных домах. Низкая инертность биметаллических радиаторов позволяет гибко управлять температурой в отапливаемых помещениях. Но с другой стороны быстрое остывание батарей в случае возникновения аварийных ситуаций не является плюсом в зимний сезон, особенно в холодных климатических зонах.

Как выбрать и на что обратить внимание

Чтобы определиться, какой выбрать радиатор, необходимо учитывать особенности организации теплоснабжения дома и следующие характеристики самих обогревателей:

  • значение опрессовочного давления, которое определяется при испытании изделия — этот показатель не должен быть меньше пиковых значений теплосети;
  • при повышенном содержании щелочи или кислот в теплосети, следует выбирать обогреватель с сердечником из нержавеющей стали или меди;
  • внешний алюминиевый кожух должен иметь достаточную толщину и не гнуться при механическом воздействии, а толщина ребра, выступающего от основания, должна быть от 1 мм и более;
  • рекомендуемая толщина стенки сердечника — более 3 мм;
  • в секционных батареях желательно проверить соединительные прокладки на эластичность;
  • ребро батареи должно иметь ширину не менее 7 см, такой размер дает максимальную теплоотдачу;
  • минимальный гарантийный срок (меньше двух лет) говорит о ненадежности данного прибора, так как средний срок службы радиаторов данного типа составляет от 20 лет.

Монолитные или секционные

Монолитные литые изделия выдерживают значительное давление и гидравлические удары, поэтому их следует устанавливать в многоэтажных домах. Секционные изделия не способны выдерживать подобные испытания в силу ослабления конструкции резьбовым соединением отдельных частей, но такие обогреватели легко обслуживать и, при необходимости наращивать, что невозможно в случае с литыми батареями в условиях частного дома.

Биметаллические или полубиметаллические

Помимо стандартных радиаторов, изготовленных из стали (или меди) и алюминия, производят полубиметаллические обогреватели. В этих изделиях внутренний сердечник выполняется не только из стали — в нем также присутствуют элементы из алюминия. Обычно алюминий применяют для установки вертикальных труб.

Такая замена основного материала существенно снижает прочностные характеристики изделия, а по долговечности в агрессивных теплосетях полубиметаллические радиаторы немногим отличаются от обычных алюминиевых батарей. Места соединения алюминиевой трубы со стальной трубой очень быстро приходят в негодность из-за разницы коэффициента расширения этих металлов при нагревании.

Полубиметаллические радиаторы немного легче оригинала, поэтому при покупке следует обратить внимание на этот момент, так как недобросовестные производители могут не указать точные параметры изделия. Эти обогреватели по характеристикам ближе к алюминиевым, поэтому их лучше устанавливать в частном доме

Расстояние между осями

Все виды выпускаемых биметаллических радиаторов подразделяют по расстоянию между входным и выходным отверстием. Наиболее часто расстояние между осями равно 350 или 500 мм, но некоторые производители изготавливают батареи с межосевым расстоянием в 200 и 800 мм.

Материал изготовления

Большая часть биметаллических батарей производится с каркасом из стали и оболочкой из алюминия. Стальной сердечник прекрасно справляется с избыточным давлением сети, сопротивляется воздействию коррозии, а алюминиевая оболочка служит отличным распространителем тепла. Некоторые производители используют высокоуглеродистые сорта стали, что позволяет достичь более высоких прочностных характеристик и долговечности изделия.

Сердечник.

К более дорогому, но самому лучшему варианту радиаторов из биметалла, относят батареи с медным сердечником. Это фактически вечный материал, обладающий высокой прочностью. Срок службы таких изделий — не менее 50 лет.

Технические характеристики биметаллических радиаторов

При выборе радиатора следует обратить внимание и на технические характеристики. Обычно на упаковке указывают:

  1. Максимальное рабочее давление. В большинстве моделей оно варьируется в диапазоне от 16 до 35 атмосфер. В централизованном отоплении оно не превышает 14 атм, а в автономном — 10. Все производители дают достаточный запас, поэтому переплачивать за чрезмерное рабочее давление бессмысленно.
  2. Тепловая мощность. Теплоотдача, указываемая производителем, рассчитывается для температуры теплоносителя в 70 градусов и указывается за одну секцию.Теплоотдача одного элемента чугунной батареи –  примерно 150–180 ватт. Во время эксплуатации постоянно происходят отступления от данного значения. Поэтому при приобретении батареи надо учитывать и этот факт.
  3. Максимальная температура теплоносителя. Если указано, что она составляет более 95 градусов, то производитель несколько лукавит, поскольку в действительно больше 90 градусов никто не делает. Но если указано максимум 90 градусов или меньше, тоже плохо. Правильный диапазон — 90-95 градусов.
  4. Межосевое расстояние. В большей степени этот фактор важен для маркировки продукции (чаще всего встречаются модели с 350 и 500 мм между осями).
  5. Вес и габариты оборудования. Естественно, перед покупкой батареи следует измерить пространство, в которое должна войти батарея (с учетом, что между радиатором и прилегающими поверхностями должен остаться небольшой зазор). Облегченные конструкции пользуются большей популярностью у населения, уставшего от неподъемных чугунных батарей.

Почему чугунные радиаторы безнадежно устарели?

Будет нечестно сказать, что батареи, выполненные из чугуна, так уж плохи. Они служат людям уже почти целых сто лет! Их же массово установили в хрущевках и сталинках, расположенных повсеместно. Эти батареи до сих пор продолжают использовать в новостройках, и многие жильцы не спешат с ними расставаться. Но все же, новое есть новое. Мы подготовили для вас список причин, которые убедят вас расстаться с чугунными старичками:

  • Теплоотдача одной секции у батареи, произведенной из чугуна достигает примерно 100 Вт. Эти показатели у аналогичных по площади поверхности секций алюминиевых и биметаллических устройств в полтора, а то и в два раза выше;
  • На каждую секцию чугунной установки требуется примерно литр воды, в то время как обновленные устройства требуют всего о,4 литра;
  • В отличие от легких алюминиевых наименований, вес каждой секции чугунного радиатора тянет килограмм на 6. Получается, что полный вес батареи составляет примерное 30-35 килограмм. И это без воды!
  • Температуру в таких батареях из-за инерции нельзя изменить в краткий временной срок;
  • Устаревший внешний вид устройств напоминает времена СССР. Устанавливая их у себя в квартире, вы отнимаете несколько очков у продуманного дизайна помещения;
  • За счет долгого нагрева батареи неудобно использовать в частных домах с автономной системой отопления;
  • Импортные котлы в загородных домах нередко забиваются мелкодисперсной глиной, которую вода вымывает из чугунных радиаторов и выходят из строя.

Современные чугунные радиаторы

Важно! Не жалейте денег при покупке новых батарей. Чем ниже качество устройства, тем меньше он будет вам служить

Если во время изготовления не была соблюдена технология производства, вскоре вновь придется приобретать другие отопительные установки. Образование микротрещин, коррозия металла, быстрая потеря внешнего вида – вот что ждет чересчур экономных покупателей. Также следует заказать монтаж выбранных батарей у профессиональных строителей, чтобы быть уверенным в качестве проведенной работы на все 100%.

Помните, именно вы будете жить в доме, который обустраиваете.

Как правильно выбрать биметаллические радиаторы отопления: какие лучше?

Определяясь, какие биметаллические радиаторы отопления лучше для квартиры, рекомендуется рассмотреть товары отдельных производителей. Одной из популярных компаний, производящей изделия подобного типа, является Global Style. Продукция компании полностью адаптирована под российские условия эксплуатации. Радиаторы компании можно устанавливать с металлопластиковыми, стальными, медными или пластиковыми трубами.

Радиатор Глобал в интерьере

Кроме «Глобал» на нашем рынке есть другой итальянский производитель Sira, который предлагает три варианта продукции, в основном полубиметаллические. При этом приборы известны отличной теплоотдачей. Для поддержания нужной температуры потребуется меньшее количество секций, чем у других компаний аналогичной продукции.

Модель Сира

Из отечественных производителей стоит выделить компанию «Рифар». Полубиметаллическая продукция данной фирмы характеризуется надежностью и длительным сроком службы. Пользуются спросом модели со специальным антикоррозийным покрытием Rifar-zin, которое делает алюминий таким стойким.

Изделия отечественного производства компании Рифар ничем не уступают иностранным изделиям

В таблице можно видеть значимые характеристики радиаторов нескольких известных фирм на примере моделей с межосевым расстоянием 500 мм.

Название компанииRadena BimetallGlobal StyleRifar Base
Масса одной секции, кг1,951,971,92
Тепловой поток, Вт185168204
Рабочее давление, бар253520
Размеры(высота/глубина/ширина)552/85/80575/80/80570/100/80

Итальянская продукция ориентирована на долговечность и надежность изделий даже в ущерб показателю тепловой мощности.

Плюсы и минусы отопительных приборов

Структура биметаллических изделий позволяет улучшить качественные показатели данного вида оборудования. Стержень из стали внутри устройства характеризуется продолжительным эксплуатационным сроком и необыкновенной стойкостью к коррозии. Оболочка создается из алюминия, который обеспечивает быструю передачу тепловой энергии.

На схеме продемонстрированы варианты подключения приборов

Подобные изделия обладают такими параметрами:

  • Долгий срок службы. Стальные элементы внутри корпуса устойчивы к коррозии и повреждениям, поэтому срок службы устройства может достигать 20 лет;
  • прочность. Корпус выдерживает значительное давление и не боится гидроударов;
  • разнообразие видов изделий, стильный вид и сочетание с любым интерьерным стилем;
  • отличный показатель теплоотдачи, маленькая инерция и коррозийная стойкость;
  • компактность, удобство установки и малый вес;
  • экономичность. Механизмы подачи воды создают оптимальную комбинацию тепловой инертности и затрат энергоресурсов.

К минусам подобных конструкций можно отнести значительную стоимость и небольшой показатель пропускной способности.

Какой радиатор отопления лучше: алюминиевый или биметаллический вариант

Определяясь, какие радиаторы отопления лучше алюминиевые или биметаллические, стоит внимательно изучить особенности и характеристики данных вариантов.

Алюминиевый радиатор

Алюминиевые модели производятся из расплавленного алюминия, который заливается в формы. При этом радиатор становится полностью герметичным, что защищает от протеканий. Алюминий обладает большей теплопроводностью, чем биметалл или чугун. Кроме того, материал отличается прекрасной устойчивостью к коррозии.

В таблице показаны основные различия между отдельными видами радиаторов

К минусам моделей можно отнести хрупкость материала, изделие можно легко повредить. Также подобные приборы рассчитаны на небольшое давление в трубах. Основным плюсом биметаллического радиатора по сравнению с алюминиевым аналогом является высокая устойчивость к высокому давлению. Подобные конструкции можно устанавливать как в квартирах, так и в частных домах.

Особенности подключения алюминиевой конструкции

Монтаж радиаторов отопления.

Установка любых приборов должна проводиться специалистом. Биметаллические радиаторы не исключение. Радиатор должен быть закреплен строго горизонтально по уровню, на расстоянии 200мм от пола и от окна.

Каждый радиатор необходимо оснастить краном Маевского, устройством, стравливающим воздух из системы отопления. Перед монтажом систему необходимо промыть, чтобы избежать попадания грязи в радиаторы.

Порядок монтажа:• размечаем места крепления кронштейнов, с учетом требования конкретной модели,• укрепляем кронштейны дюбелями,• устанавливаем радиатор на кронштейны горизонтальными участками между колонок секций,• краном соединяем радиатор с контуром отопления.

Здесь же скажем несколько слов о повышении эффективности радиатора. Во-первых, при монтаже надо убедиться в отсутствии заусениц внутреннего канала. В дальнейшем он послужит плотиной напора воды. Особенно это актуально для мягких медных сердечников. Во-вторых, влажная уборка пыли повышает теплоотдачу устройства. В-третьих, нельзя располагать батарею слишком близко к стене или полу. Если белоснежная окраска радиатора потускнела или пожелтела не стоит ежегодно красить его, теплопроводность может снизиться почти до нуля под толстым слоем краски.

Необходимо еще сказать о качестве воды в системе отопления. Псевдобиметаллические радиаторы, как и алюминиевые, сильно страдают от некачественной воды в системе. А очень жесткая вода способна забить накипью и биметаллические изделия.В системах центрального отопления вода уже правильно подготовлена к эксплуатации. В своем доме вам придется позаботиться об этом самостоятельно. Воду очищаем фильтром, даем отстояться, снижаем жесткость с помощью химикатов (например, умягчителем АкваЩит).
